BRUKSANVISNING CSM1043 Ferm

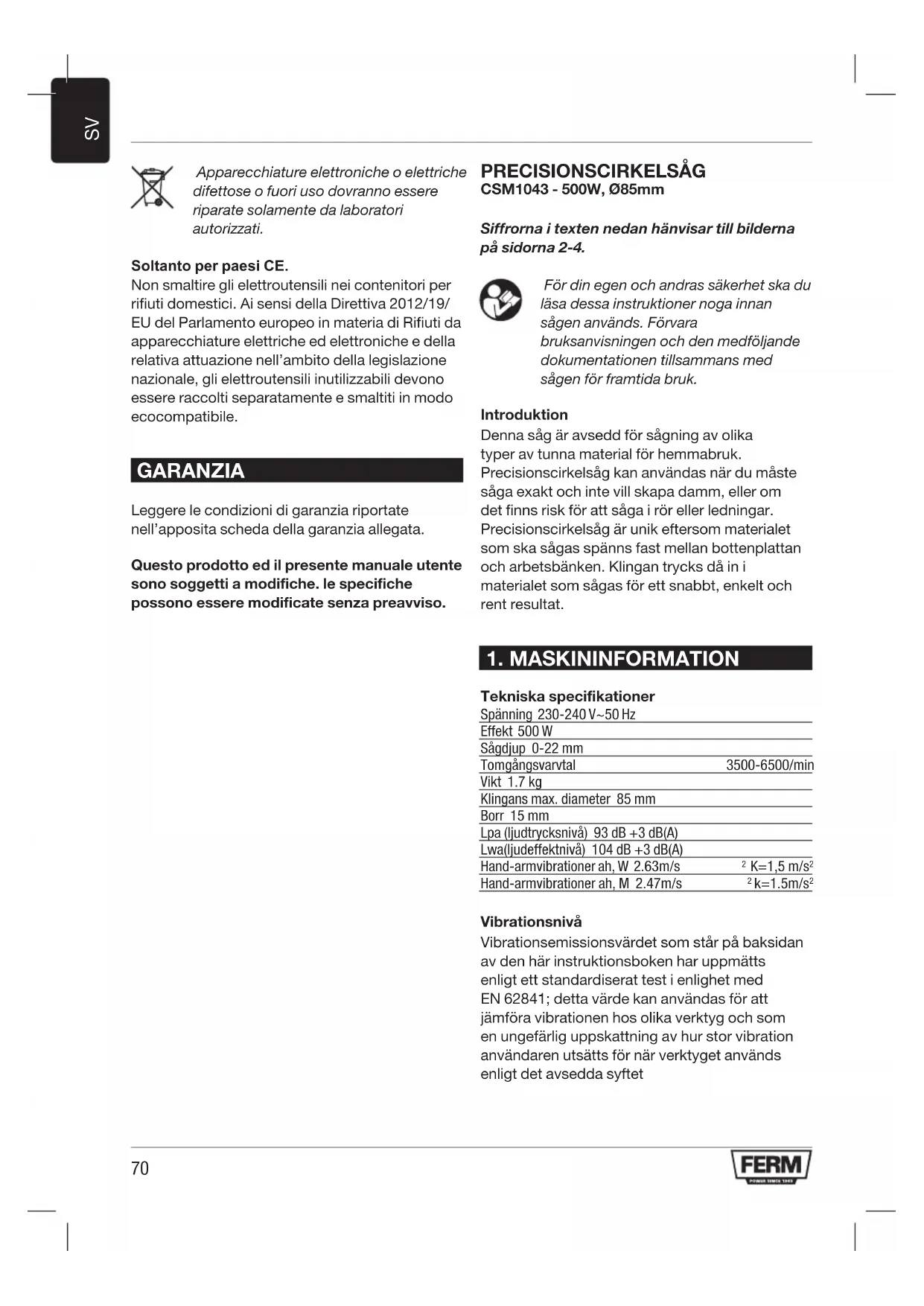

Apparecchiature elettroniche o elettriche difettose o fuori uso dovranno essere riparate solamente da laboratori autorizzati. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/ EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell’ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile. GARANZIA Leggere le condizioni di garanzia riportate nell’apposita scheda della garanzia allegata. Questo prodotto ed il presente manuale utente sono soggetti a modifiche. le specifiche possono essere modificate senza preavviso. PRECISIONSCIRKELSÅG CSM1043 - 500W, Ø85mm Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-4. För din egen och andras säkerhet ska du läsa dessa instruktioner noga innan sågen används. Förvara bruksanvisningen och den medföljande dokumentationen tillsammans med sågen för framtida bruk. Introduktion Denna såg är avsedd för sågning av olika typer av tunna material för hemmabruk. Precisionscirkelsåg kan användas när du måste såga exakt och inte vill skapa damm, eller om det finns risk för att såga i rör eller ledningar. Precisionscirkelsåg är unik eftersom materialet som ska sågas spänns fast mellan bottenplattan och arbetsbänken. Klingan trycks då in i materialet som sågas för ett snabbt, enkelt och rent resultat.

Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet71

- om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt Bladspecifikationer Inkluderad med maskinen är tre typer av blad: 1 Vanligt blad med lång livslängd 24T TCT för trä och plast för tjocklekar upp till 22 mm 1 Fint 44T HSS blad för PVC, Aluminium och/ eller koppar (lämpligt endast för mjukare metaller) 1 Diamantblad G50 (torr sågning) för keramik, golv och väggkakel. Lämpligt endast för mjukare stenar och keramik (inte lämpligt för golvkakel, marmor etc.). Produktinformation Fig. 1 - 5

3. Sågdjupsbegränsare

8. Dammutsugningsrör

Symbolernas betydelse Risk för skada föreligger om instruktionerna i denna bruksanvisning inte följs. Risk för elchocker. Håll kringstående personer på ett säkert avstånd från sågen. Använd ögonskydd Använd hörselskydd Använd en skyddsmask mot damm Varning a) Håll händerna borta från skärområdet och klingan. Håll din andra hand på hjälphandtaget eller motorhöljet. Om båda händer håller sågen kan de inte skadas av klingan. b) Sträck dig inte under arbetsstycket. Skyddsanordningen kan inte skydda dig från klingan under arbetsstycket. c) Justera skärdjupet efter arbetsstyckets tjocklek. Det får inte synas mer än en hel tand av klingans tänder under arbetsstycket. d) Håll aldrig det stycke som skall sågas i dina händer eller mot dina ben. Fäst arbetsstycket i en stabil plattform. Det är viktigt att stödja arbetsstycket ordentligt för att minimera kroppslig kontakt, förhindra att klingan nyper fast eller att du tappar kontrollen. e) Håll elverktyget i de isolerade greppytorna när skärverktyget kan komma i kontakt med dolda kablar eller sin egen kabel. Vid kontakt med en strömförande kabel utsätts också elverktygets metalldelar för ström och operatören kan då få en stöt. f) Vid klyvsågning skall alltid ett mothåll eller en rak kantstyrning användas. Detta förbättrar72

sågsnittets noggrannhet och minskar risken för att klingan nyper fast. g) Använd alltid klingor med rätt storlek och form (diamant eller runt) på fästets hål. Klingor som inte passar i sågens fäste kommer inte att röra sig i cirkelrund bana, vilket kan leda till att du tappar kontrollen. h) Använd aldrig skadade eller felaktiga brickor eller bultar på klingorna Klingornas brickor och bultar är specialkonstruerade för din såg, för optimal prestanda och driftssäkerhet. Orsaker till och förebyggande av driftskast

• Kast är en plötslig reaktion från en klämd, fastnypt eller felriktad sågklinga, vilket gör att en okontrollerbar såg lyfts upp från arbetsstycket mot operatören;

• När klingan nyps fast eller kläms ordentligt i skåran drivs enheten snabbt tillbaka mot operatören, på grund av klingans tjuvstopp och motorns reaktion.

• Om klingan vrids eller riktas fel i klyvningen, kan tänderna på klingans bakre kant borra in sig i den övre träytan, vilket gör att klingan reser sig från skåran och kastas tillbaka mot operatören. Kast är resultatet av felaktig användning av sågen och/eller felaktiga driftsförfaranden eller -förhållanden, vilket kan undvikas genom att följa de försiktighetsåtgärder som visas nedan. a) Behåll ett fast grepp med båda händer på sågen och placera dina armar så att de står emot kraften från plötsliga kast. Placera kroppen på en av sågens sidor, men inte i linje med klingan. Plötsliga kast kan göra att sågen kastas bakåt, men kraften från plötsliga kast kan däremot kontrolleras av operatören om korrekta försiktighetsåtgärder vidtas. b) När klingan nyps fast eller när en sågning avbryts oavsett anledning, släpper du avtryckaren och håller sågen orörlig i arbetsstycket tills klingan stannat helt. Försök inte ta bort sågen från arbetsstycket och dra inte tillbaka sågen medan klingan fortfarande snurrar, eftersom ett plötsligt kast då kan ske. Undersök och korrigera felaktigheter för att förhindra att klingan nyper fast. c) När sågen startas igen centrerar du klingan i arbetsstyckets skåra och kontrollerar att sågtänderna inte sitter fast i stycket. Om sågklingan sitter fast kan det hända att den kastas tillbaka från arbetsstycket då sågen startas igen. d) Ge stora arbetsstycken stöd för att minimera risken att klingan nyper fast eller kastas tillbaka. Stora arbetsstycken brukar bågna av sin egen vikt. Stöden måste placeras på båda sidor under arbetsstycket, i närheten av skärlinjen och arbetsstyckets kant. e) Använd inte slitna eller skadade sågklingor. Oslipade eller felaktigt inställda klingor ger ett smalt sågsnitt som orsakar överdriven friktion, medför att klingan nyper fast och ger plötsliga kast. f) Spakarna för justering av skärdjup och snedslipning måste vara åtdragna innan sågning sker. Om justering av klingan sker under sågning, kan det göra så att klingan nyper fast och ge plötsliga kast. g) Var extra försiktig när du skär igenom befintliga väggar eller andra ”blinda” ytor. Det kan hända att den framskjutande klingan skär i föremål som kan orsaka plötsliga kast. Säkerhetsinstruktioner för skyddsanordningen a) Kontrollera att klingskyddet är ordentligt stängt efter varje användning. Använd inte sågen om inte skyddet kan röra sig fritt eller om det stängs med en gång. Kläm eller bind aldrig fast klingskyddet i öppet läge. Om sågen tappas av misstag kan skyddet bli deformerat. Se till att skyddet kan röra sig fritt utan att komma i kontakt med sågklingan eller någon annan del, i alla vinklar och alla skärdjup. b) Kontrollera klingskyddets fjärdring. Om skyddet och fjädern inte fungerar som de ska måste service utföras innan sågen används. Skyddet kan bli trögt om några delar är skadade, om det finns klibbiga avlagringar eller fiberdamm. c) Kontrollera att sågens styrplåt inte skiftar läge vid ”instickssågning” när klingans geringsinställning inte är 90°. Bladväxling åt sidan kan leda till tvära stopp eller kast. d) Kontrollera alltid att klingskyddet täcker sågbladet innan du sätter ner sågen på en bänk eller ett golv. En oskyddad, avstannande sågklinga leder till att sågen förflyttar sig bakåt och skär i allt som kommer i dess väg. Tänk på att det tar tid för sågklingan att stanna efter det att startknappen har släppts.73

• Använd inte slöa eller skadade klingor.

• Kontrollera regelbundet att klingorna inte är skadade. Byt, om nödvändigt.

• Använd endast klingor rekommenderade av Ferm.

• Använd aldrig en såg som saknar komponenter eller en såg som har tillbehör som inte levererades med sågen eller som inte rekommenderas för användning med sågen.

• Utsätt aldrig sidotryck på klingan för att få den att stanna.

• Dra ut stickkontakten ur nättuttaget innan du kontrollerar om skyddskåpan rör sig fritt och inte fastnar.

• Blockera eller kläm inte fast skyddskåpan.

• Använd inte sågen utan skyddskåpa.

• Kontrollera att skyddskåpan monterats innan användning.

• Dra alltid ut stickkontakten ur nätuttaget innan skyddskåpan avlägsnas, klingan byts eller sågen kontrolleras och underhållsarbete utförs.

• En skadad strömsladd får endast bytas av tillverkaren eller en serviceagent.

• Sågen ska, efter användning, förvaras på ett sådant sätt att klingan inte kan skadas.

• Använd inte slipskivor.

• Använd alltid dammskydd

• Använd endast sågblad som rekommenderas (t.ex. ska sågblad som är avsedda för trä ha EN 847-1-godkännande)

• Använd alltid hörselskydd

• Använd endast klingdiameter i enlighet med märketiketten

• Har en lämplig dammsugaranordning fäst vid sågen när du arbetar med trä eller material som skapar damm som kan vara farliga för hälsan.

• När du skär plast, undvik att överhetta bladet, undvik att smälta plasten!

• Var försiktig när du hanterar sågklingor om de är vassa och kan orsaka skador. Vi rekommenderar att du använder skyddshandskar vid hantering av sågklingor.

• Se upp när du byter blad eftersom de kan bli heta under användning. Låt bladet få tid att svalna innan du byter det.

• Förvara alltid sågblad på en säker plats Säkerhetsanvisningar för diamantkapning Kapmaskin säkerhetsanvisningar a) Skyddet som följer med verktyget måste vara säkert fastsatt på verktyget och positionerat för maximal säkerhet, så att så liten del av hjulet som möjligt är exponerat mot operatören. Placera dig själv och eventuella åskådare på avstånd från det roterande hjulet. Skyddet hjälper till att skydda operatören från trasiga skivfragment och oavsiktlig kontakt med klingan. b) Använd endast diamantklingor till ditt elverktyg. Bara för att ett tillbehör kan fästas på din elektriska verktyg, garanterar det inte säker drift. c) Den nominella hastigheten på tillbehöret måste vara minst lika med den maximala hastigheten märkt på elverktyget. Tillbehör som körs snabbare än sitt nominella varvtal kan gå sönder och flyga isär. d) Klingorna får endast användas för rekommenderade tillämpningar. Till exempel: slipa inte med sidan av klinga. e) Använd alltid oskadade skivflänsar som är av rätt diameter för den valda klingan. Rätt skivflänsar stöder klingan och därmed minskar risken för klingbrott. f) Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapacitetsmärkningen på ditt verktyg. Om tillbehören har felaktig storlek kan de inte skyddas eller kontrolleras ordentligt. g) Spindelstorleken på klinga och flänsar måste passa spindeln på elverktyget. Klinga och flänsar med bågformade hål som inte matchar monteringsdelen av verktyget kommer att köra ur balans, vibrera överdrivet och kan orsaka förlust av kontroll. h) Använd inte skadade klingor. Före varje användning, kontrollera klingorna för hack och sprickor. Om verktyget eller klingan tappas, kontrollera för skada eller installera en oskad klinga. Efter att ha undersökt och installerat klingan, placera dig själv och åskådare på avstånd från den roterande klingan och kör verktyget på högsta varvtal utan belastning i en minut. Skadade klingor bryts normalt sönder under denna testtid.74

i) Använd personlig skyddsutrustning.

Beroende på användningsområdet, bär visir, skyddsglasögon eller skyddsglasögon. Använd vid behov ansiktsmask, hörselskydd, handskar och förkläde som kan stoppa små fragment av arbetsstycken. Ögonskyddet måste kunna stoppa splitter som genereras av olika applikationsområden. Dammask eller andningsskydd måste kunna filtrera partiklar som genereras av din verksamhet. Långvarig exponering för buller kan orsaka hörselskador. j) Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in på arbetsområdet måste bära personlig skyddsutrustning. Fragment av arbetsstycket eller en trasig klinga kan flyga iväg och orsaka skada utanför det omedelbara arbetsområdet. k) Håll endast elverktyget i de isolerade handtagen när du utför en operation där kaptillbehöret kan komma i kontakt med dolda ledningar eller sin egen sladd. Kapningstillbehör som kommer i kontakt med en “levande” ledning kan göra utsatta metalldelar av elektriska verktyget “levande” och kan ge operatören en elektrisk stöt. l) Placera sladden fritt från snurrande tillbehör. Om du förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i den snurrande klingan. m) Lägg aldrig ner verktyget förrän tillbehöret har stannat helt. Det roterande hjulet kan ta tag i ytan och dra iväg verktyget utom din kontroll. n) Kör inte elverktyget när du bär det på din sida. Oavsiktlig kontakt med det snurrande tillbehöret kan leda till att det fastnar i dina kläder och skadar dig. o) Rengör regelbundet verktygets luftventiler. Motorns fläkt drar in dammet inuti huset och överdriven ansamling av metallpulver kan orsaka elektriska stötar. p) Använd inte verktyget i närheten av lättantändliga material. Gnistor kan antända dessa material. q) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra vätskor i kylmedel kan leda till elektriska stötar. Kast och relaterade varningar a) Håll ett fast grepp om verktyget och placera din kropp och arm så att du kan stå emot kraften vid ett kast. Använd alltid extra handtag, om sådant finns, för maximal kontroll över kast eller vridmomentsreaktion under uppstart. Operatören kan styra vridmomentsreaktioner eller kraftiga kast, om lämpliga försiktighetsåtgärder vidtas. b) Placera aldrig handen i närheten av roterande tillbehör. Tillbehör kan slå tillbaka över din hand. c) Placera inte din kropp i linje med det roterande hjulet. Kickbacken kommer att driva verktyget i motsatt riktning mot klingans rörelse om den fastnar. d) Var särskilt försiktig när du arbetar med hörn, skarpa kanter etc. Se till att tillbehöret inte studsar och fastnar. Hörn, skarpa kanter eller studsande har en tendens att orsaka att det roterande tillbehöret fastnar vilket kan medföra att du tappar kontrollen eller leda till kast. e) Sätt inte fast sågkedja, träsnideriblad, segmenterad diamantklinga med en perifer spalt större än 10 mm eller tandade sågblad. Sådana blad skapar ofta kast och förlust av kontroll. f) Akta så att klingan inte fastnar och använd inte för stort tryck. Försök inte såga för djupt. Överbelastning av klingan ökar belastningen och känsligheten för vridning eller bindning av klingan i snittet och ökar risken för kast eller skivbrott. g) Om hjulet fastnar eller vid avbrott av ett snitt av någon anledning, stäng av verktyget och hålla det stilla tills hjulet har stannat helt. Försök aldrig avlägsna klingan från arbetsstycket medan klingan är i rörelse, det kan leda till kast. Utred och vidta korrigerande åtgärder för att undanröja orsaken till att klingan fastnar. h) Starta inte kapningen i arbetsstycket. Låt klingan uppnå full hastighet och mata försiktigt in den i snittet igen. Klingan kan kärva, gå upp eller kasta om verktyget startas i arbetsstycket.

i) Stöd skivor eller andra överdimensionerade

arbetsstycken för att minimera risken för att klingan kläms och kast. Stora arbetsstycken tenderar att bågna under sin egen vikt. Stöd måste placeras under arbetsstycket nära skärlinjen och nära kanten på arbetsstycket på båda sidor om klingan. j) Var extra försiktig när du gör en “ficka” i befintliga väggar eller andra blinda områden. Den utskjutande klingan kan kapa gas- eller vattenledningar, elektriska ledningar eller föremål som kan orsaka kast.75

Var alltid försiktig! Elektrisk säkerhet Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Maskin klass II – dubbel isolering, jordad kontakt behövs ej. Om en sladd skadas får en ny beställas från tillverkaren eller av återförsäljaren för att undvika skaderisker. Vid användning av förlängnings kablar Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm2. Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet.

Montering av handtaget Bild 2

• Montera handtaget (2) på metalldelen på maskinen såsom visas i bild 2

• Dra åt kapselmuttern (11) ordentligt med en skiftnyckel. Montering av parallellanslaget Fig. 3

• Fäst parallellanslaget (12) på höger sida av maskinen såsom visas i bild 3

• Lås fast anslaget genom att vrida på justeringsratten (13) medurs.

Dra alltid ur kontakten ur vägguttaget innan installationsarbetet påbörjas! Inställning av sågdjup Fig. 1, 5 Sågdjupet kan ställas in med sågdjupsbegränsaren.

• Lossa sågdjupsbegränsaren (3) med insexnyckeln (17) och flytta sågdjupsbegränsaren till önskat sågdjup. Sågdjupet ”A” visas i bild 5B.

• Dra åt sågdjupsbegränsaren (3) med insexnyckeln (17). Anmärkning:

• Vid sågning av trä bör, för bästa resultat, sågdjupet vara något större än tjockleken på materialet som valts.

• Vid sågning av plast bör, för bästa resultat, sågdjupet också vara större än tjockleken på materialet som valts. Om materialet börjar smälta brukar det ordna sig ändå tack vare att djupet är inställt på något djupare än vad som behövs.

• Vid sågning av metall bör sågdjupet vara inställt på minst 1,0 mm extra för bästa resultat.

• Vid sågning av trä eller plast kan sågdjupet justeras till samma som materialets tjocklek för att undvika skador på underlaget. Detta kan leda till att en grov kant bildas på undersidan av arbetsstycket. Byte av sågblad utan att ta bort skydd Fig. 4 Felaktigt monterat sågblad kan skada verktyget permanent. Använd skyddshandskar för att undvika skärskador!

1. Tryck på spindellåsknappen (14) för att

förhindra att sågen vrids. (Bild 4A)

2. Håll spindellåsknappen (14) intryckt och lossa

Lossa sågdjupsbegränsaren (3) med insexnyckeln (17) och tryck på skyddet för att ta bort bladet. (Bild 4C)76

5. Håll skyddet nedpressat och placera den nya

bladet på bladskaftet. Se till att hålet placeras korrekt och att tänderna pekar in den böjda pilens riktning. (Bild 4C)

6. Placera monteringsflänsen (15) och se till

att den långa sidan på monteringsflänsen överensstämmer med den långa sidan på bladskaftet.

Tryck på spindellåsknappen (14) och dra åt spännmuttern (16) med insexnyckeln (17). (Bild 4D)

8. Se till att bladet roterar smidigt genom att vrida

på sågbladet minst ett varv. Kontrollera att skyddet fungerar korrekt.

9. Maskinen kan nu användas igen.

Hålla och slå på sågen Fig. 1 Genom att hålla sågen på rätt sätt, går arbetet lättare, är renare och säkrare. Precisionscirkelsåg lämpar sig endast för högerhandsanvändning.

• Ta ett ordentligt tag om handtaget så att sågen ligger bra i handen. Tummen ska vara i höjd med strömbrytarens bakre del.

• Kontrollera att ventilationsöppningarna fram inte är övertäckta och att minst en öppning bak är fritt.

• Skjut strömbrytaren (4) framåt.

• Släpp strömbrytaren för att stänga av sågen Hastighetsjustering Fig. 1 Den önskade hastigheten kan ställas in genom att använda hastighetsinställningsratten (7). Även under körningen kan rotationshastigheten justeras.

• För att öka hastigheten, vrid hastighetsinställningsratten (7) medurs.

• För att minska hastigheten, vrid hastighetsinställningsratten (7) moturs. Den hastighet som krävs beror på materialet och kan avgöras genom praktiskt test. Fastspänning Det är normalt inte nödvändigt att klämma fast det material som ska kapas så länge som det är helt upplagt på en arbetsyta och hålls med en hand. Fastspänning ska ske där:

• Operatören är oerfaren i användningen av motorsågar eller har svaga händer

• Små delar eller segt material ska kapas. Såga

• Maskinen bör användas tillsammans med en linjal för att man ska få raka snitt.

• Kontrollera de tekniska specifikationerna för att se om sågen kan användas med materialet som ska sågas.

• Montera lämplig klinga. Kontrollera att klingan är vass och oskadad.

• Placera materialet som ska sågas på en plan yta, till exempel en arbetsbänk, ett bord eller golvet. Om du till exempel arbetar på ett betonggolv, placera någonting, som en kartongbit, under materialet för att skydda ytan och klingan.

• Sätt stickkontakten i nätuttaget.

• Håll sågen stadigt och placera metallbottenplattan på materialet som ska sågas. Kontrollera att plattans bakre del sticker ut utanför arbetsbänken. Tryck inte ner sågen i föremålet som ska sågas än.

• Slå på sågen och vänta några sekunder tills sågen nått max. hastighet. Tryck in sågen långsamt och försiktigt, men stadigt, i materialet. Tryck därefter sågen framåt längs kaplinjen. Dra aldrig sågen bakåt.

• Det krävs inte så mycket kraft för att leda sågen längs kaplinjen. För mycket kraft orsakar skada och slitage på klingan och sågen.

• Kontrollera att bottenplattan alltid ligger platt mot föremålet som ska sågas. Detta är särskilt viktigt vid såglinjens start- och stoppunkter eller när smala lister sågas och bottenplattan inte har fullt stöd.

• Lyft sågen uppåt, när du sågat klart, och stäng av den. Låt sågen fortsätta gå tills allt damm avlägsnats om mycket damm bildats. OBS: Såga alltid framåt. Dra aldrig sågen bakåt. Om du är nybörjare, öva då först med att såga i trä tills du känner att du kan det. Såga former

• Maskinen bör användas tillsammans med en linjal för att man ska få raka snitt.

• Justera sågdjupet, sätt stickkontakten i77

nätuttaget och placera därefter sågen och metallbottenplattan på föremålet som ska sågas. Kontrollera att längdinställning på skyddskåpan fortfarande överensstämmer med startpunkten.

• Slå på sågen och vänta tills sågen nått max. hastighet. Tryck in sågen långsamt och försiktigt, men stadigt, i materialet. Tryck därefter sågen framåt längs såglinjen. Dra aldrig sågen bakåt.

• Lyft sågen uppåt, när du sågat klart, och stäng av den. Låt sågen fortsätta gå tills allt damm avlägsnats om mycket damm bildats. Tips för att såga former

• Om hålet senare ska täckas över, av till exempel ett ventilationsfilter, kan kapningarna överlappa varandra i hörnen, så att delen enkelt ramlar ut.

• Om hålet ska vara synligt är det bättre att kapningarna inte överlappar varandra i hörnen. Eftersom en rund klinga används, ramlar den sågade delen inte ur direkt. Hörnen måste bearbetas med en kniv. Om materialet är tunt och det inte är viktigt hur baksidan ser ut, kan den sågade delen tryckas ut.

• Om det är möjligt att såga på baksidan, kan den delen som ska sågas ut markeras med en översågningsmarginal. Delen kan därefter sågas från baksidan, så att hörnen ser bra ut från framsidan. En marginalskala finns i specifikationerna. Det är inte möjligt att såga ut delar i vissa hårda material. Såga i hårda eller grova material Varning! Såga aldrig material som innehåller farliga ämnen, som PTFE eller asbest. Plåt

• Ställ alltid in sågdjupet minst 1 mm mer än materialets tjocklek, så att sågen inte slirar. Placera en kartongbit under plåten.

• Avlägsna eventuella ojämnheter och rost som kan hindra sågen.

• Bivax eller möbelpolityr som applicerats på sågens bottenplatta underlättar sågning i metall.

• Såga inte i stål eller galvaniserad stål.

• Ta en paus varannan minut vid sågning i metall. Keramiska plattor och skiffer

• Använd lämplig klinga. Dammutsugningen måste användas, då det bildade dammet kan förhindra skyddskåpans rörelse.

• Placera skydds- eller PVC-tejp på bottenplattan eller på föremålet som ska sågas. Detta underlättar sågningen och skyddar plattorna mot skador. Öva att såga i trä innan du försöker något annat, mer komplicerat, som metall eller någon typ av plast. Det krävs mer kraft för att hålla föremålet som ska sågas och du kanske måste använda skruvtvingar för att hålla föremålet på plats. Dammutsugning Fig. 1 Precisionscirkelsåg är ett kraftfullt verktyg. Mycket damm bildas vid sågning. Då klingan är helt instängd måste dammet sugas ut.

• En dammsugare kan fästas på sågens dammutsugningsrör (8) med adaptern som medföljer maskinen.

• Kontrollera att dammsugaren kan anslutas till en elektrisk maskin. I allmänhet kan vatten- och dammsugare för hushållsbruk användas.

• Vi rekommenderar att dammutsugning används när mycket sågning ska utföras. Då krävs färre uppehåll för att rengöra sågen och omgivningen.

• Det är nödvändigt att suga upp damm när du sågar i farliga material, till exempel kärnvirke, MDF och kermaik.

• Vi rekommenderar dammutsugning om du vill hålla arbetsytan ren.

• Det är nödvändigt att suga ut dammet om materialet som ska sågas är fuktigt.

5. SERVICE & UNDERHÅLL

Dra omedelbart ut stickkontakten ur nätuttaget om kabeln skadas. Dra även ut stickkontakten vid underhållsarbete. Underhåll Maskiner tillverkade är utformade att fungera problemfritt under en lång tid och med minimalt underhåll. Om du rengör sågen regelbundet och hanterar den på rätt sätt fungerar den längre.78

Rengöring Av säkerhetsskäl ska sågen rengöras regelbundet. En dammansamling kan påverka sågens drift.

• Dra ut stickkontakten ur nätuttaget.

• Avlägsna skyddskåpan och rengör den ordentligt med en mjuk borste, till exempel en målarpensel.

• Rengör huset regelbundet med en mjuk trasa, helst efter varje användning. Se till att ventilationsöppningarna är fria från damm och smuts. Använd en fuktig trasa för att avlägsna envisa fläckar. Använd inte lösningsmedel som bensin, alkohol eller ammoniak. Det kan skada plastdelarna. Smörjning Om det är svårt att vrida inställningsknappen, skruva loss den tills gummitätningsbrickan syns. Använd en mjuk borste för att rengöra området runt tätningsbrickan och applicera ett par droppar syntetisk olja på den. Fel Kontakta underhållsadressen som finns på garantikortet om det blir fel på sågen, om, till exempel delarna slits. Längst bak i denna bruksanvisning finns en sprängskiss över de delar som kan beställas. MILJÖ För att undvika skador under transporten levereras sågen i starkt förpackningsmaterial. Om möjligt, har återvinningsbart förpackningsmaterial använts. Lämna därför materialet för återvinning om det går

Defekta och/eller kasserade elektriska eller elektroniska verktyg ska lämnas in till behörig inrättning för separat insamling. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Läs igenom garantivillkoren på det separat bifogade garantikortet. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.79
