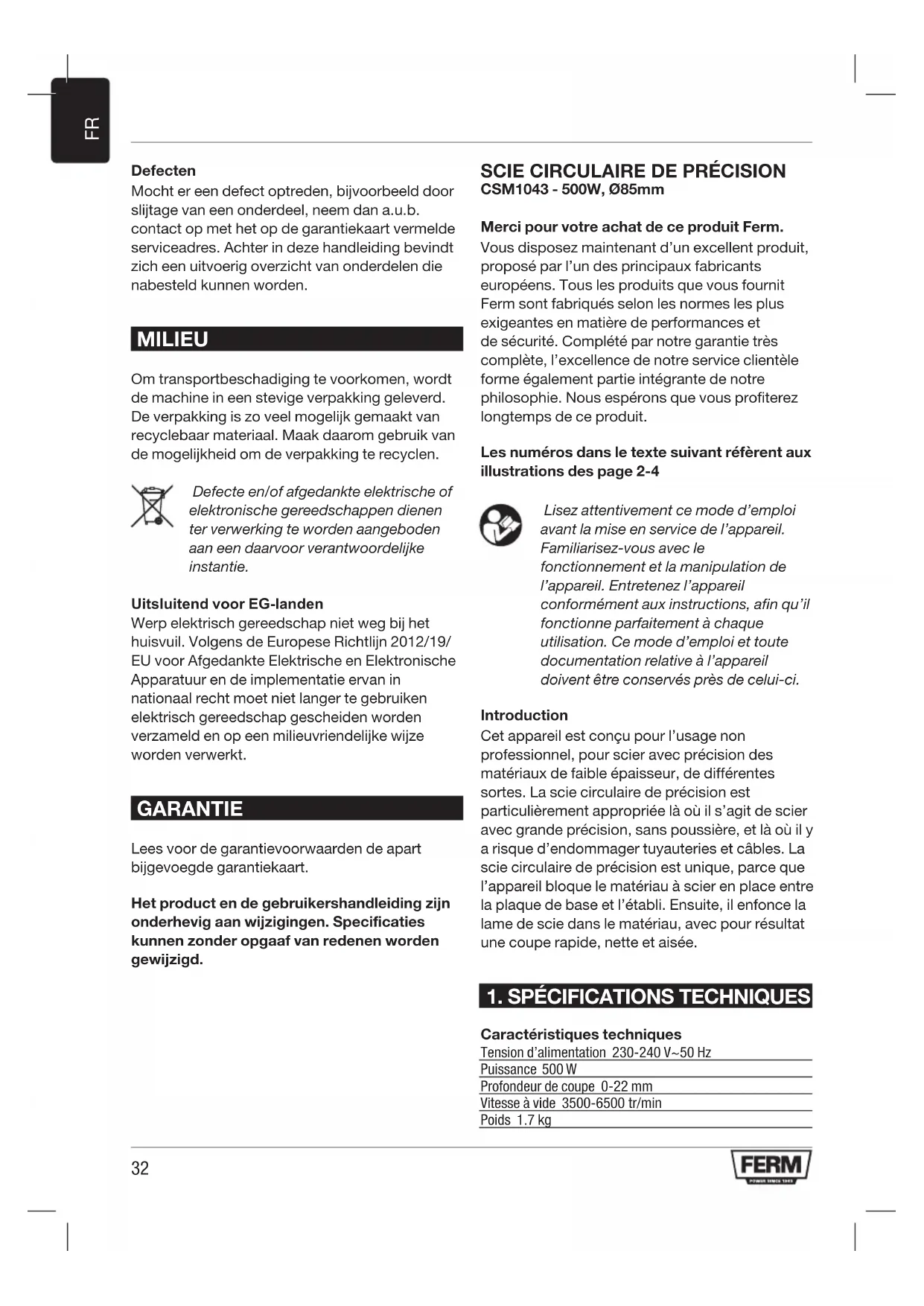

MODE D'EMPLOI CSM1043 Ferm

Merci pour votre achat de ce produit Ferm.
Vous disposez maintainant d'un excellent produit, proposé par l'un des principaux fabricants européens. Tous les produits que vous fournit Ferm sont fabriqués selon les normes les plus exigeantes en matière de performances et de sécurité. Complété par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

Les numéroes dans le texte suivant référent aux illustrations des page 2-4

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doit être conservés près de celui-ci.

Introduction

Cet apparéil est conçu pour l'usage non professionnel, pour scier avec précision des matériaux de faible épaisseur, de différentes sortes. La scie circulaire de précision est particulièrement appropriée à où il s'agit de scier avec grande précision, sans poussière, et là où il y a risque d'endommager tuyauteries et cables. La scie circulaire de précision est unique, parce que l' apparéil bloque le matériel à scier en place entre la plaque de base et l'établi. Ensuite, il enforce la lame de scie dans le matériel, avec pour résultat une coupe rapide, nette et aisée.

1. SPECIFICATIONS TECHNIQUES

\section*{Caracteristiques techniques}

Tension d'alimentation 230-240 V~50 Hz

Puissance 500W

Profondeur de coupe 0-22 mm

Vitesse a vide 3500-6500 tr/min

Poids 1.7kg

Diametre maximal de la lame 85 mm

Diametre 15 mm

Lpa (capacité de pression du son) 93 dB(A) K=3 dB(A)

Lwaa (niveau de pression du son) 104 dB(A) K=3 dB(A)

Vibrations main-bras ah,W 2.63m / s^2 K = 1,5m / s^2

Vibrations main-bras ah,M 2.47m/s ^2k = 1.5 m/s^2

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesure conformément à l'essay normalisé de la norme EN 62841; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition

Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

\section*{Caracteristiques de la lame d'alésage}

Trois types de lames différents sont livrés avec la machine :

1 lame universelle longue durée 24T TCT pour bois et plastique jusqu'à 22 mm d'épaisseur
1 Iame fine 44T HSS pour PVC, aluminium et/ou cuivre (metaux mous uniquement)
1 Iame diamant G50 (coupe à sec) pour la ceramique et le carrelage (plancher ou mur). Convient uniquement pour la pierre tendre et à la ceramique (ne convient pas pour les dalles, le marbre, etc).

Description du produit

Fig. 1-5

1. Etui de protection
2. Poignée
3. Limiteur de profondeur de sciage
   4.InterrupteurMarche/Arrêt
4. Corps de poignée
5. Orifice d'aération arrêté
6. Réglage de la vitesse

7. Tuyau d'extraction des poussières

8. Indicateur de profondeur

9. Lame de scie

10. Écrou borgne
11. Guide parallele
12. Bouton de réglage
13. Bouton de verrouillage de l'axe
14. Bride de montage
15. Écrou de serrage
16. Clé à 6 pans

2. CONSIGNES DE SECURITE

Explication des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endommage-ment de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Indique un risque de décharges électriques.

Ne laissiez aucune personne s'approcher de la zone de travail.

Porter une protection oculaire

Porter une protection auditive

Portez un masque anti-poussière

Danger!

a) Maintenez à l'écart vos mains de la zone de coupe et de la lame. Maintenez votre seconde main sur la poignée auxiliaire ou sur le corps du moteur. Si vous tenez la machine avec les deux mains, vous ne pourrez les couper avec la lame.
b) Ne mettez pas les mains sous la piece de travail. L'écran protecteur ne pourra vous protéger en dessous de la piece de travail.
c) Reglez la profondeur de coupe selon l'épaissieur de la piece de travail. Moins d'une dent compte de la lame ne pourrait être visible sous la piece de travail.

d) Ne tenez jamais la pièce à couper dans vos mains ou sur vos jambes. Attachez la pièce de travail sur une plate-forme stable. Il est important de supporter correctement le travail pour éviter d'exposer votre corps, de bloquer la lame ou de perdre le contrôle.
e) Tenez l'outil par ses poignées isolées lorsque vous effectuez des opérations lors desquelles il pourrait couper des fil électriques cachés ou son propre cordon d'alimentation. Tout contact avec un fil électrique sous tension mettra toutes les parties métalliques de l'outil sous tension et pourrait entraîner des décharges électriques.
f) Pour faire des saignées, utilisez toujours un guide de saignée ou un guide droit. Ceci améliore la précision de la coupe et réduit les risques de blocages de la lame.
g) Utilisez toujours des lames de la taille et forme corrects (diamant ou rond) ou avec des trous de guidage. Des lames qui ne conviennent pas aux dispositifs de fixation de la machine tourneront excentriquement, provoquant la perte de contrôle.
h) N'utilise jamais des boulons ou des rondelles incorrects. Le boulon et les rondelles ont eté concus spécialement pour cette machine, pour assurer les valeurs performances et une utilisation en toute sécurité.

Causes et prévention du phénomène de recul

• Le phénomène de recul survient en réaction à un blocage, coincement ou désignement de la lame ; la lame se désengagera de la pierce de travail et sautera vers l'utilisateur ;
• Lorsque la lame est coincée ou bloquée à cause du rétrécissement de la rainure, la lame s'arrête et la réaction du moteur poussera l'unité rapidement vers l'utilisateur;
• Si la lame est courbee ou désalignée dans la rainure de coupe, les dents sur le bord arrêté de la lame se plongeront dans la surface du bois, la lame « grimpera » hors de la rainure et sautera vers l'utilisateur.

Le phénomène de recul est le résultat d'une mauvaise utilisation et/ou de procédures ou conditions d'utilisation erronées, qui peut être évité ennant les précautions indiquées ci-dessous.

a) Tenez fermement l'outil avec les deux mains et positionnez-vous de façon que vos bras puissant résister aux forces de recul. Placez votre corps d'un côté ou de l'autre de la lame, jamais en ligne avec la lame. Le phénomène de recul peut faire sauter la machine en arrêté, mais l'utilisateur peut contröler ces forces s'il prend les précautions ajustées.
b) Lorsque la lame a tendance à se bloquer ou si vous doivent interrompree la coupe pour une raison ou une autre, relâchéz le commutateur et maintenez la lame dans la matière sans la déplacer et jusqu'à ce qu'elle s'arrête complètement. N'essayez jamais de retarder la lame de la piece de travail ou de la reculer pendant que la lame tourne; vous risqueriez un coup de recul. Vérifiez et effectuez les actions correctives appropriées pour éliminer la cause des blocages de la lame.
c) Lorsque vous redémarrez la lame dans la piece de travail, centrez la lame dans la rainure et vérifie que les dents ne s'engage pas dans la matière. Si la lame se bloque, elle pourrait sauter hors de la rainure au moment du redémarrage.
d) Si vous coupez de longues planches, placez des supports pour minimaler les risques de coincement et de reculs. Les longues planches ont tendance à se plier sous l'effet de leur propre poids. Placez les supports sous la planche, des deux côts et à proximité de la ligne de coupe et pres des bords de la planche.
e) N'utilisez jamais des lames endommagées ou non aiguises. Des lames non aiguises ou mal positionnées produit une rainure étroite, ce qui provoque un excès de friction, des blocages de lame et des coups de recul.
f) Les leviers de verrouillage des réglages de profondeur et de l'angle de coupe doivent être serrés avant de procéder à la coupe. Si ces réglages changent lors de la coupe, la lame pourrait bloquer et des coups de recul pouraient s'en suffir.
g) Soyez particulièrement prudent lorsque vous faites une coupe « plongeante » dans des parois existantes ou autres zones dont vous ne connaissiez pas ce qu'elles contiennent. La lame pourrait toucher des obstacles pouvant provoquer des coups de recul.

Instructions de sécurité de l'écran

a) Vérifiez que la protection est correctement fermée avant toute utilisation. N'utilisez jamais l'appareil si la protection ne rouge pas librement et n'enveloppe instantanément la lame. Ne bloquez ni n'attachez jamais la protection de façon à exposer la lame. ÀpRES une chute, la protection de la scie pourrait être endommagée. Vérifiez pour vous assurer que la protection rouge librement et qu'elle ne touche pas la lame ni aucun autre composant, sous tous les angles et à toutes les profondeurs de coupe.
b) Vérifiez l'etat et le bon fonctionnement du ressort de remise en place de la protection. Si le ressort ou la protection ne fonctionnent pas correctement, ils doivent être remis en bon etat de marche avant toute utilisation. La protection pourrait presenter des dysfonctionnements a cause de composants endommages, l'incrustation de particules caoutchouteuses ou l'accumulation de débris.
c) Assurez-vous que la plaque de guidage de la scie ne se déplace pas en entamant une « coupe plongeante » et que l'inclinaison de la scie n'est pas à un angle de 90^ . Si la lame se décale latéralement, elle pourrait se bloquer et provoquer une réaction violente du corps de l'appareil.
d) Vérifiez toujours que la protection recouvre toute la lame avant de déposer la scie sur un banc de travail ou sur le sol. Si la lame n'est pas protégée et que celle-ci est toujours en rotation, l'appareil entier sera entrainé à grande vitesse par la lame, qui coupera tout ce qui se trouve dans son chemin. Prenez conscience qu'il faut un certain temps pour que la lame s'arrête après avoir relaché le commutateur.

Instructions de sécurité spéciales

• N'utilisez jamais de lames de scie déformées ou fissurerés.
• Contrôlez régulierement si les lames de scie sont endommagées, et remplacez-les si nécessaire.
  Utilisez exclusivement les lames de scier reconnardees par Ferm.
• N'utilisez jamais un apparéil incomplet, ni un apparéil élevé d'un accessoire que le fabricant n'a pas fourni ou recommendé.

• N'appliquez jamais de pression latere sur la lame de scie pour I'immobiliser.

• Vérifiez, en veillant à ce que la fiche soit débranchée, que la coque de protection joue librement et ne se bloque pas.

• Ne bloquez la coque de protection d'aucune manière.
• N'utilisez pas l'appareil sans sa coque de protection.
• Contrôlez avant demettre l'appareil en marche que la coque de protection est bien en place.
• Débranche toujours la fiche avant desteroler la coque de protection, de remplacer la lame descie, ou tout autre contrôle ou entretien.
• Confiez toujours le remplacement d'un cordon endommagé au fabricant ou à son agent autorisé.
• Àprous l'usage, rangez l'appareil de telle façon que la lame de scie est bien protégée.
• N'utilise pas de disques abrasifs.
• Toujours porter un masque antipoussière
  Utiliser uniquement les lames de scie recommandées (par ex. les lames de scie prévues pour le bois doivent être conformes à la norme EN 847-1)
• Toujours porter une protection auditive
  Utiliser uniquement le diametre de lame indiqué sur I'etiquette de I'appareil
• Raccorder un dispositif d'aspiration approprié et testé à la scie lors du travail avec le bois ou des matériaux qui générent des poussières dangereuses pour la santé.
• Lors de la découvertes des plastiques, éviter la surchauffe de la lame et éviter de faire fondre le plastique!
• Faire attention lors de la manipulation des lames de scie, car elles sont tranchantes et peuvent cause des blessures. Il est recommendé de porter des gants de protection lors de la manipulation des lames de scie.
• Faire attention lors du remplacement des lames, car elles peuvent devenir chaudes durant l'utilisation. Laisser la lame refroidir avant de la replacer.
• Toujours ranger les lames de scie en lieu sur

Consignes de sécurité pour les opérations de coupe au diamant

Avertissements de sécurité pour la machine de coupe

a) Le carter fourni avec l'outil doit être solidement fixé à l'outil électrique et positionné de sorte à offrir la plus grande sécurité, afin qu'une quantité minimale de la meule soit exposée vers l'opérateur. Se placer et placer les autres personnes loin du plan de la meule en rotation. Le carter permet de protégger l'opérateur des fragments de meule cassé et du contact accidentel avec la meule.
b) Utiliser uniquement des meules de coupe au diamant pour l'outil électrique. Le fait qu'un accessoire puisse être raccordé à l'outil électrique ne signifie pas que son utilisation est sure.
c) La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximum marquée sur l'outil électrique. Les accessoires qui tournent plus vite que leur vitesse nominale peuvent casser et être projétés.
d) Les meules doivent être utilisées uniquement pour les applications recommendées. Par exemple: ne pas meuler avec le côté d'une meule de coupe.
e) Toujours utiliser les brides de meule du diamètre correct pour la meule可以选择. Les brides de meule appropriées soutiennent la meule et réduisent ainsi la possibilité de rupture.
f) Le diamètre extérieur et l'épaissur de votre accessoire doivent être inférieurs ou égaux à la capacité nominale de l'outil électrique. Les accessoires aux dimensions incorrectes ne peuvent pas été protégés ou contrôle des maniere ajustate.
g) La taille de l'alésage des meules et des brides doit correspondre exactement à la broche de l'outil électrique. Les meules et les brides avec des trous d'arbre qui ne correspondent pas au matériel de montage de l'outil électrique fonctionneront de manière déséquilibrée, vibreront de manière excessive et peuvent causer une perte de contrôle.
h) Ne pas utiliser de meules endommagées. Avant chaque'utilisation, vérifier que les meules neprésentent aucune fissure ou craquelure. Si l'outil électrique ou la meule tombent, vérifier les dégats ou installer une meule intacte. Àpès

avoir inspecté et installé la meule, se placer et placer les autres personnes loin du plan de la meule en rotation et actionner l'outil électrique à la vitesse maximum à vide pendant une minute. Les meules endommagées devraient normalement casser durant cette période de test.

i) Porter un équipement de protection personnelle. Selon l'application, utiliser un masque pour le visage, une visiere de sécurité ou des lunettes de sécurité. Selon le cas, porter un masque antipoussiere, des protections auditives, des gants et un tablier d'atelier capable d'arreter les petits fragments de l'ouvrage. La protection pour les yeux doit etre capable d'arreter les débris volants produits par les différentes opérations. Le masque antipoussiere ou l'appareil de respiration doit etre capables de filtrer les particules generées par I'opération. L'exposition prolongee a un bruit de force intense peut causeur une perte de I'ouie.
j) Maintainir les autres personnes à une distance de sécurité par rapport à la zone de travail. Quiconque pénétre dans la zone de travail doit porter l'équipment de protection personnelle. Les fragments d'ouvrage ou d'une meule cassée peuvent être projétés et cause des blessures au-delà de la zone immediate d'utilisation.
k) Tenir l'outil électrique uniquement par les surface isolées lors de la réalisation d'une opération où un accessoire de coupe pourrait entrer en contact avec des fils cachés ou son propre cordon. Tout accessoire de coupe qui entre en contact avec un fil sous tension peut rendre les parties métalliques exposées sous tension à leur tour et pourrait procurer un chocolélectrique à l'opérateur.
I) Positionner le cordon hors de portée de l'accessoire rotatif. En cas de perte de contrôle, le cordon pourrait être coupé ou accroché et les mains ou les bras pouraient être happés sur la meule en rotation.
m) Ne jamais poser l'outil électric quant que l'accessoire ne s'est pas complètement immobilisé. La meule en rotation pourrait accrocher la surface etmettre l'outil électric hors de contrôle.
n) Ne pas faire fonctionner l'outil electrique lorsque vous le transporte à vos cotés. Tout contact accidentel avec l'accessoire en

rotation pourrait accrocher les vêtements et entrainer l'accessoire vers votre corps.

o) Nettoyer régulierement les évén s'aération de l'outil électrique. Le ventilateur du moteur aspire la poussière à l'intérieur du carter et un accumulation excessive de limaille pourrait causer des risques électriques.
p) Ne pas utiliser l'outil électrique à proximé de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux.
q) Ne pas utiliser d'accessoires exigeant des liquides de refroidissement. L'utilisation d'eau ou de tout autre liquide peut entraîner une électrocution ou un chocoléctrique.

Rebond et averissements relatifs

a) Maintenir une prise solide sur l'outil électric et placer le corps et les bras de manière à pouvoir résister aux forces de rebond. Toutjours utiliser la poignée auxiliaire, si prévue, pour un contrôle maximum du rebond ou de la réaction de couple durant le démarrage. L'opérateur peut contröler les réactions de couple ou les forces de rebond si des précautions appropriées sont prises.
b) Ne jamais placer les mains proche de l'accessoire en rotation. L'accessoire peut rebondir vers les mains.
c) Ne pas placer le corps dans l'axe de la meule en rotation. Un rebond propulse l'outil dans la direction opposée au mouvement de la meule au point d'accrochage.
d) Faire particulièrement attention lors de l'usinage sur les coins, les bords tranchants, etc. Éviter les sauts et les accrochages de l'accessoire. Les coins, les bords tranchants ou les sauts tendent à faire accrocher l'accessoire et causer une perte de contrôle ou un rebond.
e) Ne pas raccorder de tronconenneuse, lame de sculpture, meule segmentee au diamant ayant un intervalle periphérique supérieur à 10 mm ou de lame de scie dentee. Ces lames creent souvent des rebonds et des pertes de contrôle.
f) Ne pas faire coincer la meule ni appliquer de pression excessive. Ne pas tenter d'effectuer une coupe excessivement profonde. La surcharge de la meule augmente la charge et la probabilité de tordre ou de coincer la meule dans la coupe, ainsi que la possibilité de rebond ou de rupture de la meule.

g) Lorsque la meule se coince ou lors de l'interruption d'une coupe pour une raison quelconque,mettre I'outil electrique hors tension et maintainir I'outil electrique immobile jusqu'à ce que la meule s'immobilise à son tour. Ne jamais tenter de夕阳er la meule de la coupe lorsque la meule est en mouvement, sous peine de rebond. Rechercher et prendre les mesures correctives pour eliminer la cause du coincement de la meule.
h) Ne pas redémarrer l'opération de coupe dans l'ouvrage. Laisser la meule atteindre son régime maximum, puis pénétrer à nouveau soignement dans la coupe. La meule peut se coincer, remonter ou rebondir si l'outil électrique est redémarrer dans l'ouvrage.
i) Soutenir les panneaux ou tout autre ouvrage de grandes dimensions pour minimiser le risque de pincement de la meule et de rebond. Les grandes pieces tendent à fléchir sous leur propre poids. Des supports doivent être placés sous l'ouvrage à proximité de la ligne de coupe et des bords de l'ouvrage des deux cots de la meule.
j) Faire particulièrement attention lors de la réalisation d'une coupe en poche dans des murs existants ou d'autres zones borgnes. La meule qui dépasse peut couper des tuyaux de gaz ou d'eau, des fils électriques ou des objets qui peuvent causeur un rebond.

Quoi que vous fassiez - soyez toujours prudent!

Toujours eteindre la machine dans les cas suivants:

• La prise ou le cordon d'alimentation sont défectueux ou endommages.
• L'interrupteur est défectueux.
• Vous sentez de la fumée ou une odeur d'isolant brûlé.

Consignes de sécurité électrique

Lors d'utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d'incendie, de chocs électriques et de léSION corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité containues dans le cabier de sécurité fourni à part.

Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique.

Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.

S'il est nécessaire, le remplacement du cable de raccordement doit être réalisé par le fabricant ou son représentant pour éviter les risques liés à la sécurité.

En cas d'emploi de cables prolongateurs

Employez exclusivement un cable pro longueur homologué, dont l'utilisation est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5 mm2. Si le cable prolongateur se trouve dans un dévidoir, déroulez entièrement le cable.

3.ASSEMBLAGE

Installer la poignée

Fig. 2

• Installez la poignée (2) sur la partie métallique de la machine, comme illustré par la figure 2
  Fixez fermement I'ecrou borgne (11) à l'aide d'une clé.

Fixer le guide parallele

Fig. 3

Fixez le guide parallele (12) sur la droite de la machine, comme illustré par la figure 3
- Verrouillez le guide vers bas en tournant le bouton de réglage (13) dans le sens des aiguilles d'une montre.

4. UTILISATION

Retirez la prise d'alimentation du secteur avant de proceder à des travaux de montage!

Réglage de la profondeur de coupe

Fig. 1, 5

La profondeur de la coupe peut etre reglee a I'aide du limiteur de profondeur de coupe.

• Desserrez le limiteur de profondeur de sciage (3) à l'aide de la clé à 6 pans (17) et déplaceze le

limiter à la profondeur voulue. La profondeur de sciage “A” est illustrée sur la figure 5B.
- Serrez le limiteur de profondeur de sciage (3) à l'aide de la clé à 6 pans (17).

Indications:

• Pour obtenir lesassageurs résultats possibles lors de la coupe de bois, la profondeur de coupe doit etrelegement supérieure a I'epaisseur du materiaiu.
• Lors de la coupe de matières plastiques, la profondeur de coupe devrait également être selectionnée de façon à être supérieure à l'épaisseur du matériel. Si le matériel commences à fondre, on peut en général y remodelier en réglant une profondeur de coupe plus importante.
• Lors de la coupe de metaux, la profondeur de coupe devrait etre supérieure d'au moins 1,0 mm à l'épaissieur du matériel au fin d'obtenir les plusieurs résultats possibles.
  Pour la coupe de bois ou de matieres plastiques, la profondeur de coupe peut également etre reglee exactement pour correspondre a I'epaiseur du materiaiu, ceci afin d'eviter d'endommager les surfaces sousjacentes. Neanmoins, une telle façon de faire generera une coupe quelque que peu irrreguliere sur la face cachee de la piece.

Remplacement de lame de scie sans démontage de la protection

Fig. 4

Une lame de scie mal positionnée peut endommager l'outil de façon irrémédiable. Portez des gants de protection afin d'éviter les blessures par coupure!

1. Enforcez le bouton de verrouillage de l'axe (14) pour empêcher la scie de tourner. (Fig. 4A)
2. Maintenez le bouton de verrouillage de l'axe (14) enforcé et desserrez l'écrou de serrage (16) à l'aide de la clé à 6 pans (17). (Fig. 4B)
3. Retirez la bride de montage (15)
4. Desserrez le limiteur de profondeur de sciage (3) à l'aide de la clé à 6 pans (17) et appuyez sur le carter pour retarder la lame. (Fig. 4C)

5. Maintenez le carter enforcé et installez la nouvelle lame sur l'axe de lame. Assurez-vous que le trou se place correctement et que les dents pointent vers la flèche courbe. (Fig. 4C)

6. Installéz la bride de montage (15) en vous assurant que les côtes longs de la bride correspondent aux côtes longs de l'axe de lame.

7. Maintenez le bouton de verrouillage de l'axe (14) enforcé et serrez l'écrou de serrage (16) à l'aide de la clé à 6 pans (17). (Fig. 4D)
8. Assurez-vous que la lame tourne librement et de façon fluide en la faisant tourner sur au moins un tour. Contrôlez que le carter fonctionne correctement.
9. La machine peut alors être réutilisée.

Manipulation et mise en marche

Fig. 1

Si vous tenez l'appareil de la bonne manière, le travail se fera plus facilement et en plus grande sécurité. La scie circulaire de précision est uniquement consque pour être utilisée de la main droite.

• Déplacez l'interrupteur marche/arrêt vers l'avant.
• Relâchéz l'interrupteur marche/arrêt pour arrêté la scie.

Réglage de la vitesse

Fig. 1

La vitesse requise peut être régée à l'aide du bouton de réglage de la vitesse (7). La vitesse de rotation peut également être régée pendant le fonctionnement.

• Afin d'augmenter la vitesse, tournez le bouton de réglage de la vitesse (7) dans le sens des aiguilles d'une montre.
• Afin de diminuier la vitesse, tournez le bouton de réglage de la vitesse (7) dans le sens inverse des aiguilles d'une montre.

La vitesse requise dépend de la matière de la pièce et elle peut être définie après des tests pratiques.

Serrage

Il est normalement inutil de serrer le matériel à découper à condition qu'il soit bien soutenu sur une surface de travail et qu'il soit tenu d'une main. Le serrage est nécessaire si :

• L'opérateur n'est pas habitué à utiliser les scies électriques ou possède peu de force dans les mains
• De petites pieces ou des matériaux résistants doivent être coupés.

Sciage

Pour des coupe nettes,utilisez une regle avec la machine.
- Contrôlez, en vous référant aux données techniques, que la scie convient au matériel à scier.
Montez la lame de scie appropriée. Veillez à utiliser une lame qui n'est ni émoussée, ni endommagée.
- Réglez la profondeur de coupe.
- Placez le matériel à scier sur un support plat, tel qu'un établi ou une table, ou sur le sol. Placez une protection quelconque, par exemple un morceau de carton, sous le matériel à scier, pour protéger le support ou la lame, par exemple lorsqu vous travailliez à même un sol en béton.
- Branchez la fiche.
- Saisissez fermement l'appareil et posez la plaque de base métallique sur la surface à scier. Veillez à l'arrête de la plaque dépasse au-dessus de l'établi. N'enforcez pas encore la scie dans le matériel à scier.
- Mettez l'appareil en marche et attendez quelques secondes, jusqu'à ce que la scie tourne à pleine vitesse. Enforcez la scie dans le matériel, lentement mais fermement. Poussez ensuite la scie en avant, le long de la ligne de coupe voulue. Ne tirez jamais la scie en arrêté.
- Il faut utiliser très peu de force pour faire avancer la scie le long de la ligne de coupe. Si vous appuyez trop fort, vous vous fatiguez en vain et vous usez excessivement tant la lame de scie que l'appareil.
- Veillez à ce que la plaque de base soit toujours bien à plat sur le matériel à scier. Il faut y faire attention sur tout au départ et à la fin du sciage, et lorsque vous sciez des bandes étroites, c'est à dire que la plaque de base n'est pas soutenue partout.
- Au bout de la coupe, souveze l'appareil et arrêtez-le. Si le sciage a produit beaucoup de poussière, laissez tourner l'appareil encore un instant, jusqu'à ce qu'elle ait disparu.

NB.: Faites toujours progresser la scie en avant, jamais à reculons. Le début a intérêt à s'entrainer au sciage du bois jusqu'à avoir acquis l'adresse nécessaire.

Scier en forme

Pour des coupe nettes,utilisez une regle avec la machine.
- Reglez la profondeur de coupe, branchez la fiche, puis posez la plaque de base métallique de la scie sur l'objet à scier. Veillez à ce que le repère de longueur sur la coque de protection corresponde au point de départ de la coupe.
- Mettez l'appareil en marche et attendez jusqu'à ce que la scie tourne à pleine vitesse. Enforcez la scie dans le matériel, lentement mais fermement. Poussez ensuite la scie en avant, le long de la ligne de coupe voulue. Ne faites jamais progresser la scie à reculons.
- Au bout de la coupe, soulevez l'appareil et arrêtez-le. Si le sciage a produit beaucoup de poussière, laissez tourner l'appareil encore un instant, jusqu'à ce qu'elle ait disparu.

Conseils pour la découpe en forme :

• Si la découverte est destinée à être recouverte, par exemple dans le cas du trou d'un filtre de ventilation, vous pouze laisser dépassez légèrement la coupe dans les coins pour que la partie découverte se détache facilement.
• Si la découvert reste visible, il ne faut dépasser dans les coins. comme la lame de scie est ronde, la partie découvert ne se détachera pas toute seule. Il faudra généralement détacher les coins à l'aide d'un couteau. Si le matériel est mince, et l'apparace de l'arrière ne compte pas, vous pouvez appuyer sur la partie découvert pour la faire ceder.
• Lorsqu'il est possible de scier le matériel par l'arrière, vous pouvez marquer la partie à découvert avec les marges de découvert nécessaires. En sciant par l'arrière, la partie découverte se détachera exactement, tout en laissant sur l'avant une coupe impeccable. Vous trouvrez sous les specifications un aperçu des marges de découvert.

Cercains matieresaux sont si durs que la découpe n'est pas possible.

Sciage de matériaux durs ou reche

Attention: Ne sciez jamais de matérielux susceptibles de libreer des substances nocives telles que le PTFE ou l'amiente.

Tôles métalliques

• Réglez toujours une profondeur de coupe supérieure de 1 mm au moins à l'épaisseur du matériel, pour que la scie ne patine pas latéralement. Placez un morceau de carton sous la tôle.
• Enlevez les irrégularités et la rouille, qui peuvent:gérer la scie.
• Le sciage du métal est facilité si vous enduisez la plaque de base de la scie de cire d'abeille ou de cire à polir.
• Ne sciez pas l'acier ou l'acier galvanisé.
• Arrêtez-vous toutes les 2 minutes quand vous sciez du métal.

Carreaux en céramique et ardoises

Montez la lame de scie appropriée. Il est nécessaire d'aspirer la poussière, car la poussière dégagée par ces matérielles peut:gérer le fonctionnement de la coque de protection.
- Collez une bande adhésive de protection sur la plaque de base ou sur le matériel à scier. Ceci facilité le sciage et vous évite de rayer les carreaux.

Entrainez-vous à scier le bois d'abord, pour accuperir de l'adresse avant de scier des matériaux plus durs tels que le métal et certains plastiques. Il faudra maintainir plus fermement le matériel à scier, des pincees pourront être nécessaires pour le fixer.

Évacuation de la poussière

Fig. 1

• Il est possible de raccorder un aspirateur au tuyau d'extraction des poussières (8) de la scie à l'aide de l'adaptateur fourni avec la machine.
• Débranchez la fiche avant de monter le tuyau. Enforcez le support métallique du tuyau sur le conduit d'évacuation de la poussière, jusqu'à la raie marquee sur l'appareil. Veillez à ce que la coque de protection joue librement et ne se bloque pas. Si nécessaire, complétez la fixation avec de la bande adhéasive.
• Vérifiez que l'aspirateur soit approprié à l'utilisation avec un apparéil électrique. En général, les aspirateurs à poussière et à eau menagers convennent.
• L'évacuation de poussière est très utile quand vous sciez beaucoup, car elle vous évite

de vous arrêté trop souvent pour nettoyer l'appareil et le travail en cours.

L'évacuation de poussière est indispensable quand vous sciez des matériaux dangereux, tels que les bois durs, le MDF ou la ceramique.
L'évacuation de poussière est recommende si vous foulez éviter de salir le lieu de travail.
- L'évacuation de poussière est indispensable quand le matériel à scier est humide.

5. SERVICE ET ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Maintenance

Les apparèils sont conçues pour fonctionner longtemps sans problèmes avec un minimum de maintenance. Vous contribuez à la longue durée de vie de votre apparéil si vous la nettoyez régulièrement et si vous la traitèz avec soin.

Nettoyage

Pour des raisons de sécurité, l'appareil doit être nettoyé régulièrement. Une trop grande accumulation de poussière empêche l'appareil de fonctionner comme il se doit.

• Debranchez la fiche.
• Retirez la coque de protection et nettoyez-la à fond avec une Brosse douce ou un pinceau.
• Nettoyez régulierement l'extérieur de l'appareil avec un chiffon doux, de préférence après chaque utilisation. Veillez à ce que les ouvertures de ventilation soient dégagées de poussière et autre saleté. Si la saleté est tenace, employez un chiffon doux humide. N'utilise jamais de produits chimiques tels que l'essence, l'alcool, l'ammoniaque. Ces produits abiment les parties en plastique.

Graissage

L'appareil n'a besoin d'aucun graissage supplémentaire.

Dysfunctionnements

Si une panne surgir par exemple après dépréciation d'une piece, mettez-vous en relation avec les services clientèle indiqués sur votre carte de garantie. A l'arrête de ce mode d'emploi vous

trouvrez une liste détaillée des pieces pouvant être commandées.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Tout équipement electronique ou électrique défectueux dont vous vous sériez débarrassé doit être déposé aux points de recyclage appropriés.

Uniquement pour les pays CE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européen 2012/19/EU « Déchets d'équipements électriques etlectroniques » et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Pour les conditions de garantie, lisez le certificat de garantie joint a part.

Le produit et le manuel d'utilisation sont sujets à modifications. Les specifications peuvent changer sans autre préavis.

SIERRA CIRCULAR DE PRECISION CSM1043 - 500W, 085mm

Tenere lontane le autre personne.
