MANUAL DE USUARIO CSM1043 Ferm

SIERRA CIRCULAR DE PRECISIÓN

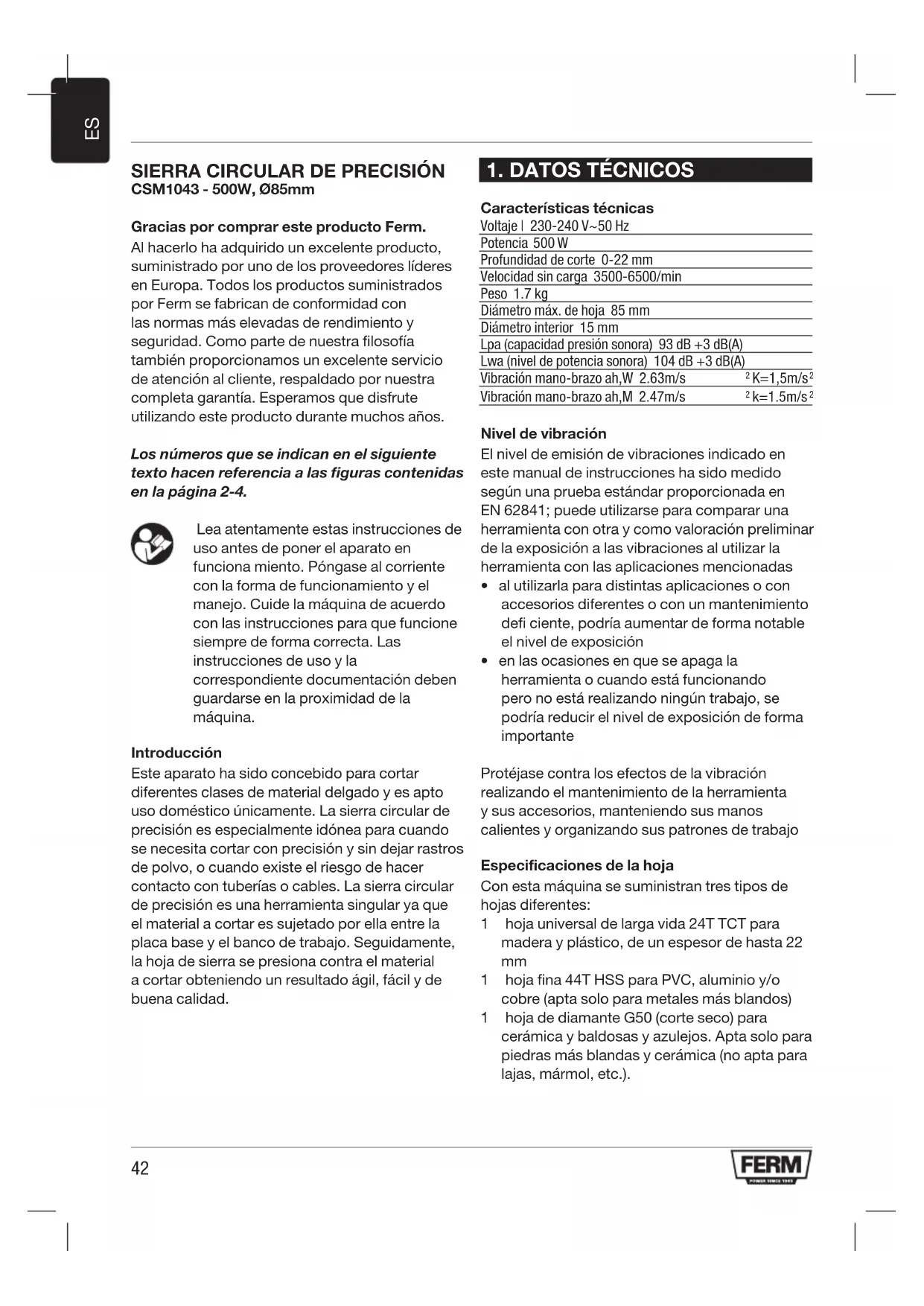

CSM1043 - 500W, Ø85mm Gracias por comprar este producto Ferm. Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años. Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en la página 2-4. Lea atentamente estas instrucciones de uso antes de poner el aparato en funciona miento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspondiente documentación deben guardarse en la proximidad de la máquina. Introducción Este aparato ha sido concebido para cortar diferentes clases de material delgado y es apto uso doméstico únicamente. La sierra circular de precisión es especialmente idónea para cuando se necesita cortar con precisión y sin dejar rastros de polvo, o cuando existe el riesgo de hacer contacto con tuberías o cables. La sierra circular de precisión es una herramienta singular ya que el material a cortar es sujetado por ella entre la placa base y el banco de trabajo. Seguidamente, la hoja de sierra se presiona contra el material a cortar obteniendo un resultado ágil, fácil y de buena calidad.

Características técnicas Voltaje | 230-240 V~50 Hz Potencia 500 W Profundidad de corte 0-22 mm Velocidad sin carga 3500-6500/min Peso 1.7 kg Diámetro máx. de hoja 85 mm Diámetro interior 15 mm Lpa (capacidad presión sonora) 93 dB +3 dB(A) Lwa (nivel de potencia sonora) 104 dB +3 dB(A) Vibración mano-brazo ah,W 2.63m/s

Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 62841; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición

• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo Especificaciones de la hoja Con esta máquina se suministran tres tipos de hojas diferentes: 1 hoja universal de larga vida 24T TCT para madera y plástico, de un espesor de hasta 22

1 hoja fina 44T HSS para PVC, aluminio y/o cobre (apta solo para metales más blandos) 1 hoja de diamante G50 (corte seco) para cerámica y baldosas y azulejos. Apta solo para piedras más blandas y cerámica (no apta para lajas, mármol, etc.).43

Partes del producto Fig. 1 - 5

3. Limitador de profundidad de aserrado

4. Interruptor de Encendido/Apagado

6. Orificio de ventilación trasero

7. Ajuste de velocidad

8. Tubo de extracción de polvo

9. Indicador de profundidad

14. Botón de bloqueo del husillo

15. Brida de montaje

16. Tuerca de fijación

Explicación de los símbolos Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual. Indica el peligro de sufrir descargas eléctricas. Mantenga a los presentes a una distancia prudencial de la zona de trabajo. Lleve protección visual Lleve protección acústica Utilice siempre una máscara cuando utilice la herramienta. Precaución a) Mantenga las manos alejadas del área de corte y del disco de sierra. Mantenga la otra mano en el mango auxiliar o sobre la carcasa. Si ambos manos sostienen la sierra no podrá cortarse con el disco. b) No meta los brazos por debajo de la pieza de trabajo. La cubierta no puede protegerle del disco de corte por debajo de la pieza trabajada. c) Ajuste la profundidad de corte al grosor de la pieza que se trabaja. Menos de un diente entero debe estar visible por debajo de la pieza a cortar. d) No sujete nunca la pieza a cortar con sus manos o sobre sus piernas. Asegúrela a una plataforma estable. Es extremadamente importante sujetar las piezas para minimizar la exposición del cuerpo, atasco de discos o pérdida de control de la sierra. e) Sujete la herramienta por las superficies aisladas de agarre cuando realice cortes en los que la sierra pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un cable con tensión puede hacer que las partes de metal expuestas de la herramienta transmitan la carga con el consiguiente riesgo de electrocución para el operario. f) Cuando haga cortes en la dirección de la veta, utilice una regla o guía de borde recto. Esta acción mejorará la precisión del corte y reducirá la probabilidad de atascos de la hoja. g) Utilice hojas de sierra del tamaño y forma de agujeros correctos (diamante en contraposición a redondo). Los discos de sierra que no coincidan con el eje de montaje de la sierra circular funcionarán de forma excéntrica, lo que originará una pérdida de control. h) No utilice nunca arandelas o tornillos dañados e incorrectos para el disco de sierra. Las arandelas y los tornillos de los discos se han diseñado especialmente para su sierra circular, ofreciendo un funcionamiento óptimo y una mayor seguridad en la operación. Causas y prevención de retroceso

• El retroceso es una reacción repentina a un disco atascado, pinchado o desalineado que causa que una sierra descontrolada se44

levante y se salga de la pieza y se dirija hacia el operador;

• Cuando la sierra está enganchada o muy apretada por el corte de cierre, el disco se cala y la reacción del motor hace que la unidad retroceda hacia el operario;

• Si el disco se atasca o pierde alineación durante el corte, los dientes de la parte posterior de la hoja pueden clavarse en la superficie superior de la madera haciendo que la hoja se salga del corte y salte hacia el operario. El retroceso es el resultado de un uso incorrecto de la sierra, de procedimientos incorrectos o condiciones que pueden evitarse si se toman las precauciones descritas a continuación: a) Mantenga un agarre firme con ambas manos en la sierra y coloque sus brazos para resistir la fuerza del retroceso. Colóquese a un lado de la hoja, pero no en línea con ella. El retroceso puede hacer que la sierra salte hacia atrás, pero la fuerza del mismo puede ser controlada por el operario si se toman las precauciones adecuadas. b) Cuando la hoja se está atascando o cuando se interrumpe un corte por cualquier motivo, se debe soltar el gatillo y no mover la sierra hasta que el disco se haya detenido completamente. Nunca intente extraer la sierra del material o voltearla mientras la hoja está girando puesto que puede retroceder. Investigue y tome las acciones correctivas para eliminar la causa del atasco de la hoja.

Cuando vaya a arrancar la sierra en el material centre la hoja en el corte y compruebe que los dientes de la sierra no están dentro del material a cortar. Si la sierra se atasca, puede saltar o retroceder cuando se vuelva a arrancar. d) Sujete los paneles grandes para minimizar el riesgo de atasco de hoja y de retroceso. Los paneles grandes tienden a combarse debido a su propio peso. Se deben colocar soportes bajo el panel a ambos lados, cerca de la línea de corte y en el borde del panel. e) No utilice hojas romas o dañadas. Los discos romos o colocados incorrectamente producen un corte delgado que causa una fricción excesiva, atascos de la hoja y retroceso. f) Los pomos de profundidad de la hoja y de ajuste de ángulo deben estar apretados y asegurados antes de realizar el corte. Si el ajuste de la hoja varía durante el corte, pueden originarse atascos y retrocesos. g) Tenga precaución extrema al realizar cortes de inmersión en paredes u otras áreas ocultas. La hoja protuberante puede cortar objetos duros que pueden causar retroceso. Instrucciones de seguridad a) Compruebe que la tapa protectora se cierra adecuadamente antes de cada uso. No utilice la sierra si la tapa protectora no se mueve libremente ni recubre el disco de sierra instantáneamente. Nunca fije ni ate la tapa protectora con el disco de sierra expuesto. Si la sierra se cae por accidente, la tapa protectora puede doblarse. Compruebe que la tapa protectora se mueve libremente y que no entra en contacto con el disco de sierra o con cualquier otra pieza, en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento y el estado del muelle de retorno de la tapa protectora. Si la tapa protectora y el resorte no funcionan correctamente, deben recibir mantenimiento antes de su utilización. La tapa protectora puede funcionar lentamente debido a piezas defectuosas, depósitos resinosos o acumulación de residuos. c) Asegúrese de que la placa guía de la sierra no se mueva durante el corte “por penetración” cuando el valor de la escuadra no esté a 90°. El movimiento lateral del disco puede hacer que la sierra se atasque y retroceda. d) Asegúrese de que la tapa protectora cubre el disco antes de colocar la sierra sobre el banco o en el suelo. Un disco con movimiento giratorio inercial sin protección hará que la sierra vaya hacia atrás, cortando todo lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda el disco de sierra en detenerse después de pulsar el interruptor. Disposiciones de seguridad específicas

• No use hojas de sierra deformes o rotas.

• Revise regularmente si las hojas de sierra presentan defectos y sustitúyalas en caso necesario.

• Use únicamente las hojas de sierra recomendadas por Ferm.

• No use nunca una herramienta incompleta, ni45

equipada con accesorios que no correspondan a la máquina o que no hayan sido recomendados.

• No ejerza nunca presión lateral sobre la hoja de sierra con el propósito de detener su movimiento.

• Verifique que la tapa protectora no esté atascada y pueda moverse libremente; para hacerlo desconecte primero el enchufe de la toma de alimentación.

• No bloquee ni apriete la tapa protectora.

• No use la herramienta sin la tapa protectora.

• Antes de usar este aparato verifique que la tapa protectora esté puesta.

• Retire el enchufe de la toma de alimentación antes de quitar la tapa protectora, sustituir la hoja de sierra o llevar a cabo cualquier revisión o mantenimiento.

• Los cables de electricidad averiados deben ser sustituidos únicamente por el fabricante o sus agentes de servicio.

• Guarde la herramienta después de usarla asegurándose de que la hoja de sierra quede bien protegida.

• No utilizar discos amoladores.

• Lleve siempre una máscara antipolvo

• Utilice exclusivamente cuchillas de sierra aconsejadas (por ejemplo, las cuchillas de sierra destinadas a la madera deben tener la aprobación EN 847-1)

• Lleve siempre protección acústica

• Utilice exclusivamente un diámetro de cuchilla conforme a la placa de datos

• Cuente con un dispositivo de aspiración adecuado y probado, unido a la sierra cuando trabaje con madera o materiales que creen polvo que pueda resultar peligroso para la salud.

• Al cortar plásticos, evite sobrecalentar la cuchilla y ¡evite fundir el plástico!

• Tenga cuidado al manipular las cuchillas de sierra, ya que son afiladas y pueden provocar daños. Le aconsejamos llevar guantes de protección cuando manipule las cuchillas de sierra.

• Preste atención cuando cambie las cuchillas, ya que pueden alcanzar altas temperaturas durante el uso. Deje que la cuchilla se enfríe durante un tiempo antes de cambiarla.

• Guarde siempre las cuchillas de sierra en un lugar seguro Instrucciones de seguridad para las operaciones de corte de diamante Advertencias de seguridad de la máquina de corte a) El protector suministrado con la herramienta debe unirse con firmeza a la herramienta eléctrica y colocarse para su mayor seguridad, de forma que la menor parte de la rueda se exponga hacia el operador. Colóquese Vd. mismo y los que le rodeen lejos del plano de la rueda giratoria. El protector ayuda a proteger al operador de los fragmentos rotos de rueda y del contacto accidental con la rueda. b) Utilice exclusivamente ruedas de corte de diamante para su herramienta eléctrica. El simple hecho de unir un accesorio a su herramienta eléctrica, no garantiza un funcionamiento seguro. c) La velocidad indicada del accesorio debe ser como mínimo igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que operen con mayor rapidez que su velocidad indicada pueden romperse y dispararse. d) Las ruedas sólo deben utilizarse para las aplicaciones aconsejadas. Por ejemplo: no realice operaciones de molido con el lateral de la rueda de corte. e) Utilice siempre pestañas de ruedas que tengan el diámetro correcto para su rueda seleccionada. Las pestañas de ruedas adecuadas soportan la rueda, reduciendo de este modo la posibilidad de rotura de rueda. f) El diámetro exterior y el grosor de su accesorio deben estar dentro de la franja de capacidad de su herramienta eléctrica. Los accesorios de un tamaño inadecuado no pueden protegerse ni controlarse debidamente. g) El tamaño del eje de las ruedas y las pestañas debe adaptarse adecuadamente al eje de la herramienta eléctrica. Las ruedas y pestañas con orificios internos que no coincidan con el material de instalación de la herramienta eléctrica carecerán de equilibrio, vibrarán excesivamente y podrán provocar una pérdida de control. h) No utilice ruedas dañadas. Antes de cada uso, inspeccione las ruedas para ver si hay astillas y roturas. Si la herramienta eléctrica o la rueda se caen, inspecciónelas para ver si46

hay daños o instale una rueda sin daños. Tras inspeccionar e instalar la rueda, colóquese Vd. mismo y los que le rodeen lejos del plano de la rueda giratoria y ponga la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Las ruedas dañadas se romperán normalmente durante este periodo de prueba.

i) Lleve equipo de protección personal. En

función de la aplicación, utilice un protector facial, guantes de seguridad o gafas de seguridad. Si fuese adecuado, lleve una máscara antipolvo, protectores auditivos, guantes y un delantal capaz de detener los fragmentos pequeños de las piezas. La protección visual debe ser capaz de detener los restos volátiles generados por varias operaciones. La máscara anti-polvo o el respirador debe ser capaz de filtrar las partículas generadas por su operación. La exposición prolongada ante fuertes ruidos puede provocar pérdidas acústicas. j) Mantenga a los que le rodeen a una distancia de seguridad con respecto a la zona de trabajo. Cualquiera que acceda a la zona de trabajo debe llevar un equipo de protección personal. Los fragmentos de la pieza de trabajo o de una rueda rota pueden dispararse y provocar daños más allá de la zona inmediata de operación. k) Sostenga la herramienta eléctrica por las superficies de agarre aisladas exclusivamente, cuando realice una operación en la que el accesorio de corte puede entrar en contacto con los cables ocultos o con su propio cable. El accesorio de corte que entre en contacto con un cable “cargado” puede “cargar” las piezas metálicas expuestas de la herramienta eléctrica y podría provocar una electrocución al operador. l) Coloque el cable lejos del accesorio giratorio. Si pierde el control, el cable podrá cortarse o quedar atrapado y su mano o brazo podrán ser empujados hacia la rueda giratoria. m) No deje nunca la herramienta eléctrica boca abajo hasta que el accesorio se detenga por completo. La rueda giratoria puede atrapar la superficie y hacer que la herramienta quede lejos de su control. n) No opere la herramienta eléctrica mientras que la traslade a su lado. Un contacto accidental con el accesorio giratorio podría atrapar su ropa, empujando el accesorio hacia su cuerpo. o) Limpie frecuentemente las ranuras de ventilación de la herramienta eléctrica. El ventilador del motor retirará el polvo ubicado dentro de la carcasa y la acumulación excesiva del metal en polvo puede provocar peligros eléctricos. p) No opere la herramienta eléctrica junto a los materiales inflamables. Las chispas podrían incendiar estos materiales. q) No utilice accesorios que exijan refrigerantes líquidos. El uso de agua o de otros refrigerantes líquidos podría conllevar una electrocución o choque. Rebote y advertencias afines a) Mantenga un agarre firme sobre la herramienta eléctrica y coloque su cuerpo y su brazo de forma que pueda resistir a las fuerzas de rebote. Utilice siempre la empuñadura auxiliar, cuando se suministre, para lograr del máximo control sobre los rebotes o la reacción de par durante el arranque. El operador puede controlar las reacciones de par o las fuerzas de rebote cuando se adopten las medidas de precaución oportunas. b) No coloque nunca su mano junto al accesorio giratorio. El accesorio podrá registrar un rebote sobre su mano. c) No coloque su cuerpo en línea con la rueda giratoria. El rebote propulsará la herramienta en la dirección contraria al movimiento de la rueda en el punto del atasco. d) Preste especial atención cuando trabaje en esquinas, bordes afilados, etc. Evite balancear o enganchar el accesorio. Las esquinas, bordes afilados o los rebotes tienden a atascar el accesorio giratorio y pueden provocar una pérdida de control o rebotes. e) No una ninguna cadena de sierra, cuchilla para el tallado de madera o rueda de diamante segmentada con una separación periférica superior a 10 mm o una cuchilla de sierra dentada. Dichas cuchillas crean rebotes y pérdidas de control frecuentes. f) No “atasque” la rueda ni aplique demasiada presión. No intente realizar un corte con una profundidad excesiva. Si aplica una fuerza excesiva en la rueda, aumentará la carga y la probabilidad de doblar o torcer la rueda en el corte, pudiendo provocar rebotes o la rotura de la rueda.47

g) Cuando la rueda se doble o al interrumpir un corte por cualquier motivo, apague la herramienta eléctrica y sosténgala sin movimiento hasta que la rueda se detenga por completo. No intente nunca retirar la rueda del corte mientras esté en movimiento, ya que si lo hace, podrá registrarse un rebote. Investigue y adopte las acciones correctivas oportunas para eliminar el motivo del doblez de la rueda. h) No reanude la operación de corte en la pieza de trabajo. Deje que la rueda alcance su velocidad máxima y vuelva a reanudar detenidamente el corte. La rueda podrá doblarse, salirse o rebotar, si la herramienta eléctrica se reinicia en la pieza de trabajo.

i) Aguante los paneles o cualquier pieza de

trabajo de grandes dimensiones para reducir el riesgo de apretar la rueda y del rebote. Las piezas de trabajo grandes tienden a hundirse bajo su propio peso. Los soportes deben colocarse bajo la pieza de trabajo, junto a la línea de corte y junto al borde de la pieza de trabajo, a ambos lados de la rueda. j) Preste especial atención cuando realice un “corte de bolsillo” en las paredes existentes u otras áreas ciegas. La rueda que sobresalga podrá cortar tuberías de gas o de agua, cables eléctricos u objetos que pueden provocar el rebote. Haga lo que haga, ¡proceda siempre con cautela! Desconecte inmediatamente la máquina siempre que:

• El enchufe o el cable de alimentación esté defectuoso o dañado.

• El interruptor esté defectuoso.

• Huela a humo o se queme el aislante. Seguridad eléctrica Tenga siempre presentes las normas de seguri- dad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Guarde cuidadosamente las instrucciones. Controle que la tensión de la red sea la misma que la que aparece indicada en la placa. Herramienta de tipo II - Doble aislamiento - No requiere enchufe con conexión a tierra. Si se ha de cambiar el cable de conexión, debe hacerlo el fabricante o su distribuidor local para evitar poner en riesgo la seguridad. Uso de cables de extensión Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

• Monte la empuñadura (2) en la parte metálica de la máquina, como se muestra en la Fig. 2.

• Fije bien la tuerca ciega (11) usando una llave. Montaje de la guía paralela Fig. 3

• Coloque la guía paralela (12) a la derecha de la máquina, como se muestra en la Fig. 3.

• Bloquee la guía hacia abajo girando el botón de ajuste (13) en sentido horario.

Desconectar siempre el aparato de la red eléctrica antes de empezar con el montaje. Ajuste de la profundidad de corte Fig. 1, 5 La profundidad del corte se puede ajustar con un limitador de la profundidad de corte.

• Afloje el limitador de profundidad de aserrado (3) usando la llave hexagonal (17) y desplácelo hacia la profundidad de aserrado que desee. La profundidad de aserrado ‘A’ se muestra en la figura 5B.

• Apriete el limitador de profundidad de aserrado (3) usando la llave hexagonal (17).48

• Para lograr el mejor resultado al cortar madera se ha de seleccionar una profundidad de corte mayor al grosor del material.

• Al cortar plástico también se ha de seleccionar una profundidad de corte mayor al grosor del material. Si el material comienza a fundirse el problema se resuelve, por lo general, ajustando una profundidad de corte mayor.

• Al cortar metales la profundidad del corte debe superar el grosor del material en al menos 1,0 mm, para lograr el mejor resultado posible.

• Al cortar madera o plástico la profundidad del corte también puede ajustarse exactamente al grosor del material, para evitar dañar las superficies sobre las que se corta. Pero este procedimiento conlleva un corte menos limpio en la parte inferior de la pieza que se corta. Sustitución de la hoja de sierra sin desmontar la protección Fig. 4 Con la hoja de sierra mal colocada la herramienta puede quedar dañada de forma permanente. ¡Llévense los guantes de protección puestos para evitar cortes!

1. Apriete el botón de bloqueo del eje (14) para

impedir que la sierra gire. (Fig. 4A)

2. Mantenga pulsado el botón de bloqueo del eje

(14) y afloje la tuerca de fijación (16) usando la llave hexagonal (17). (Fig. 4B)

3. Extraiga la brida de montaje (15)

4. Afloje el limitador de profundidad de aserrado

(3) usando la llave hexagonal (17) y apriete el protector para extraer la hoja. (Fig. 4C)

5. Mantenga apretado el protector y

coloque la nueva hoja en el eje de la hoja. Compruebe que los orificios estén colocados correctamente y que la punta de los dientes quede en dirección de la flecha curva. (Fig. 4C)

6. Coloque la brida de montaje (15)

comprobando que los lados largos de la brida de montaje correspondan con los lados largos del eje de la hoja.

7. Mantenga pulsado el botón de bloqueo del eje

(14) y apriete la tuerca de fijación (16) usando la llave hexagonal (17). (Fig. 4D)

8. Compruebe que la hoja gire en modo

uniforme dándole por lo menos un giro a la hoja. Compruebe que el protector funcione correctamente.

9. Ahora puede volver a usar la máquina.

Sostener y encender la máquina Fig. 1 Si sostiene adecuadamente la máquina notará que el trabajo se hace más fácilmente, de una manera más segura y queda de mejor calidad. La sierra circular de precisión es apta únicamente para usar con la mano derecha.

• Mover el interruptor de desconexión/conexión (4) hacia delante.

• Soltar el interruptor de desconexión/conexión para apagar la sierra Ajuste de velocidad Fig. 1 La velocidad requerida se puede ajustar usando el botón de ajuste de velocidad (7). La velocidad de rotación también puede ajustarse durante el funcionamiento.

• Para aumentar la velocidad, gire el botón de ajuste de velocidad (7) en sentido horario.

• Para reducir la velocidad, gire el botón de ajuste de velocidad (7) en sentido antihorario. La velocidad requerida depende del material y puede establecerse mediante pruebas prácticas. Fijación No suele ser necesario fijar el material que se está cortando, siempre y cuando esté completamente soportado sobre una superficie de trabajo y sostenido con una mano. La fijación deberá utilizarse cuando;

• El operador no tenga experiencia en el uso de sierras eléctricas o no tenga suficiente fuerza

• Se corten piezas pequeñas o materiales resistentes. Cortar

• Para realizar cortes limpios aconsejamos utilizar una regla.

• Verifique en los datos técnicos si el material es apto para cortar con esta sierra.

• Instale la hoja de sierra correcta. Asegúrese de que la hoja está afilada y no tiene defectos.

• Ajuste la profundidad de corte.

• Coloque el material a cortar sobre una superficie plana, por ejemplo, un banco de49

trabajo, una mesa o el suelo. Si va a cortar sobre una superficie de cemento, coloque, por ejemplo, un pedazo de cartón debajo del material para proteger la superficie o la hoja de sierra

• Introduzca el enchufe en la toma de alimentación.

• Tome la herramienta con firmeza y coloque la placa base metálica sobre la superficie que va a cortar. Asegúrese de que la parte posterior de la placa sobresale por encima del banco de trabajo. No presione todavía la sierra contra el objeto a cortar.

• Encienda la máquina y espere unos cuantos segundos hasta que la sierra gire a toda velocidad. Presione la sierra lentamente y con cuidado, pero con firmeza, contra el material. Empuje seguidamente la sierra hacia adelante a lo largo de la línea de corte a seguir. No tire nunca de la sierra hacia atrás.

• No se requiere hacer demasiada fuerza para deslizar la sierra a lo largo de la línea de corte. Si ejerce demasiada fuerza puede ocasionar fatiga y desgaste a la hoja de sierra y a la máquina.

• Asegúrese de que la placa base reposa constantemente sobre el objeto a cortar. Esto es importante, principalmente, al inicio y al final del corte, o cuando debe cortar piezas delgadas y la placa base no tiene total apoyo.

• Después de cortar, levante la máquina y apáguela después. Si se ha producido una cierta cantidad de polvo, deje girar la máquina un poco más hasta que éste haya desaparecido. Nota: Corte siempre en dirección hacia adelante; no tire nunca de la sierra hacia atrás. Si usted es principiante, pruebe primero cortando madera hasta que adquiera cierta destreza. Recortar una pieza

• Para realizar cortes limpios aconsejamos utilizar una regla.

• Ajuste la profundidad e introduzca el enchufe en la toma de alimentación; a continuación coloque la sierra con la placa base sobre el objeto a cortar. Asegúrese de que la longitud ajustada en la tapa protectora coincide con el punto inicial.

• Encienda la máquina y espere hasta que la sierra gire a toda velocidad. Presione la sierra lentamente y con cuidado, pero con firmeza, contra el material. Seguidamente, empuje la sierra hacia adelante a lo largo de la línea de corte. No tire nunca de la sierra hacia atrás.

• Después de cortar, levante la máquina y apáguela después. Si se ha producido una cierta cantidad de polvo, deje girar la máquina un poco más hasta que éste haya desaparecido.

• Consejos para recortar con la sierra:

• Si la parte recortada se va a cubrir más tarde, por ejemplo, mediante un filtro de ventilación, los cortes se pueden traslapar en las esquinas para que la parte recortada se desprenda inmediatamente.

• Si la parte recortada quedará visible, es mejor no traslapar los cortes. Puesto que se trabaja con una hoja de sierra circular, la parte recortada no se desprende directamente. Las esquinas deben terminar de cortarse con un cuchillo. Si el material es delgado y la apariencia de la parte posterior no es importante, entonces puede desprender la parte recortada presionándola.

• Si es posible cortar por la parte posterior, puede marcar la parte a recortar mediante una margen para solapar. La parte se recorta entonces por la parte de atrás para obtener esquinas perfectas en la parte frontal. En las especificaciones encuentra una lista con la escala de márgenes. Algunos materiales duros no son aptos recortar piezas. Recortar en material duro o tosco ¡Cuidado! No corte nunca material que pueda desprender sustancias nocivas como PTFE o asbesto. Lámina de metal

• Ajuste siempre una profundidad de corte que sea, como mínimo, 1 mm mayor que el grosor del material de manera que la sierra no pierda el control de movimiento. Coloque un pedazo de cartón debajo de la lámina.

• Elimine toda clase de irregularidades y óxido que puedan entorpecer el desplazamiento de la sierra.50

• La aplicación de cera de abejas o de cera para muebles sobre la placa base de la sierra facilita el corte de materiales metálicos.

• No corte acero ni acero galvanizado.

• Al cortar metal haga una pausa cada 2 minutos. Baldosas de cerámica y piedra pizarra

• Use una hoja de sierra adecuada para este material. Es indispensable usar una aspiradora puesto que el polvo que se produce durante el corte puede obstruir la tapa protectora.

• Coloque cinta protectora o cinta PVC en la placa base o sobre el objeto que va a cortar; esto facilita el corte y protege la baldosa contra los rasguños. Ensaye primero cortando madera antes de probar a cortar otros materiales más duros como metal o algunos materiales plásticos. Se requiere más fuerza para mantener fijo el objeto de trabajo; a veces tendrá que usar mordazas para mantenerlo fijo. Eliminar el polvo Fig. 1 La sierra circular de precisión es una máquina potente. Durante el proceso de corte se produce gran cantidad de polvo. Puesto que la hoja de sierra de esta máquina está completamente encerrada, es necesario eliminar el polvo producido.

• Se puede conectar un aspirador al tubo de extracción de polvo de la sierra (8) usando el adaptador de polvo suministrado con la máquina.

• Verifique que la aspiradora es apta para usar con un aparato eléctrico. Por lo general, las aspiradoras domésticas de agua y polvo son aptas para este fin.

• La extracción del polvo se recomienda principalmente cuando el trabajo de corte es grande ya que de esta forma se requieren menos pausas para limpiar la máquina o el entorno.

La extracción del polvo es necesaria cuando se corta material peligroso como madera dura, MDF o cerámica.

La extracción del polvo se recomienda si quiere mantener limpio el entorno.

• La extracción del polvo es necesaria cuando el material a cortar está húmedo.

5. SERVICIO Y MANTENIMIENTO

Retire inmediatamente el enchufe de la toma de alimentación en caso de daños en el cable y cuando vaya a hacer mantenimiento al aparato. Mantenimiento Las herramientas están diseñadas para funcionar sin problemas durante largo tiempo con un mantenimiento mínimo. Si las limpia regularmente y las usa en la forma correcta, contribuye usted a que los aparatos tengan una larga vida útil. Limpieza Por razones de seguridad es necesario limpiar la máquina regularmente. El exceso de acumulación de polvo puede entorpecer el buen funcionamiento de la máquina.

• Retire el enchufe de la toma de alimentación.

• Retire la tapa protectora y límpiela bien con un cepillo de cerdas suaves, por ejemplo, un pincel.

• Limpie la carcasa de la máquina regularmente con un paño suave, de preferencia, después de cada uso. Asegúrese de que los orificios de ventilación están libres de polvo y suciedad. Para eliminar la mugre tenaz, use un paño húmedo. No utilice disolventes como gasolina, alcohol, amoníaco, etc. Estos productos deterioran las partes plásticas de la herramienta. Lubricación Si el botón de ajuste gira con dificultad, destorníllelo hasta que se haga visible la empaquetadura de caucho. Limpie la zona con un cepillo de cerdas suaves y vierta unas cuantas gotas de aceite sintético. Fallos Cuando se presente un fallo, por ejemplo, por desgaste de una pieza del aparato, póngase en contacto con la dirección de mantenimiento indicada en la tarjeta de garantía. En la parte posterior de este manual encuentra un diagrama de las piezas que se pueden ordenar.51

MEDIO AMBIENTE Para evitar daños al aparato durante el transporte, la herramienta se entrega empacada en un embalaje resistente. Este embalaje se fabrica, en la medida de lo posible, con material reciclable. Haga uso de la posibilidad de reciclarlo. Toda herramienta eléctrica o electrónica defectuosa o inservible debe llevarse a un organismo especializado responsable de su deshecho. Sólo para países CE No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente. GARANTÍA Lea las condiciones de garantía que se encuentran en la tarjeta al final este manual. El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
