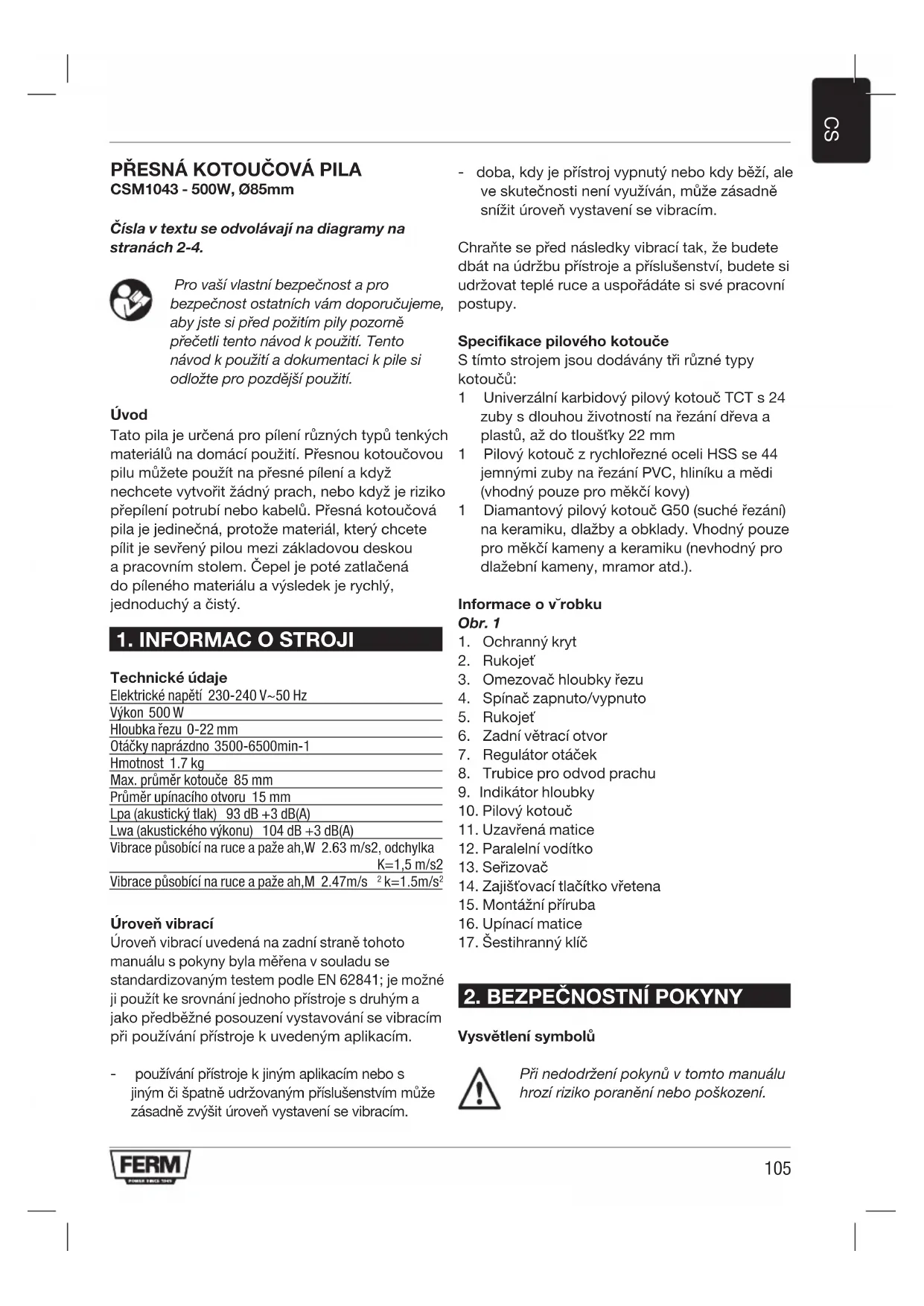

NÁVOD K OBSLUZE CSM1043 Ferm

Pro vasi vlastni bezpečnost a pro bezpečnost ostatnich vám doporučujeme, aby jste si préd požitim pily pozorně prečetli tento námod k použití. Tento námod k použiti a dokumentaci k pile si odložte pro pozdějí použití.

Uvod

Tato pila je urcena pro pileni ruznych typu tenkych materialu na domaci pouziti. Presnou kotoucovou pilu muzete pouzit na presne pileni a kdyz nechcete vytrovit zadny prach, nebo kdyz je riziko (^) prepileni potrubi nebo kabelu. Presna kotoucova pila je Jedinecná, protoze material, ktery chcete pilit je sevreny pilou mezi zakladovou deskou a pracovnim stolem. Čepel je poté zatlačená do pileneho materialu a vysledek je rychly, jegnoduchy a cistý.

1. INFORMAC O STROJI

Technické udaje

Elektrické napété 230-240 V~50 Hz

Vykon 500 W

Hloubka rezu 0-22 mm

Otačky naprázdno 3500-6500min-1

Hmotnost 1.7 kg

Lwa (akustického výkonu) 104 dB +3 dB(A)

Vibrace pusobici na ruce a paze ah,W 2.63 m/s2, odchylka K=1,5 m/s2

Vibrate pusobici na ruce a paze ah, M 2.47m/s ^2 k = 1.5m / s^2

Uroven vibraci

Uroven vibraci uvedená na zadní strné tohoto manuálu s poukyny byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnáí Jednoho prístroje s druhým a jako predbězné posouzení vystavování se vibracím pri použivání prístroje k uvedenyím aplikacím.

• použivani pristroje k jinym applikacim nebo s jinym ci spatne uržovanym prislusenstvim muze zasadne zvyšit uroven vystaveni se vibracim.

• doba, kdy je pristroj vypnuty nebo kdy bezi, ale ve skutechnosti neni vyuzivan, muze zasadne snizit uroven vystaveni se vibracim.

Chrante se préd následky vibraci tak, ze budete dbát na udrzbu pristroje a prislušenstvi, budete si udržovat teplé ruce a usporadáte si své pracovni postupy.

Specifikace pilového kotouče

S tímtó strojem jsou dodávány tři rúzné typy kotoučú:

1 Univerzánlí karbidový pilový kotouč TCT s 24 zuby s dlouhouživotnosti na rezání dřeva a plastú,Ždolstky 22 mm
1 Pilový kotouč z rychlořezné oceli HSS se 44 jemnými zuby na šezání PVC, hliniku a medi (vhodné pouze pro měkám kovy)
1 Diamantovy pilovy kotouc G50 (suchérezani) na keramiku, dlažby a obklady. Vhodný pouze pro měkci kameny a keramiku (nevhodný prodlažebni kameny, mramor atd.).

Informace o vrobku

Obr.1

1. Ochranny kryt
2. Rukojet
3. Omezova hloubky rezu
4. Spinač zapnuto/vypnuto
5. Rukojet
6. Zadni vetraci otvor
7. Regulator otáček
8. Trubice pro odvod prachu
9. Indikator hloubky
10. Pilový kotouč
11. Uzavrená matrice
12. Paraleni voditko
13. Sežovac
14. Zajistovaci tlacitko vretena
15. Montázní príruba
16. Upinací matische
17. Sestihranny klic

2. BEZPECNOSTNI POKNY

Vysvětlení symbolú

Pri nedodrzeniPokynu v toto manualu hrozi riziko poraneni nebo poškozeni.

Nebezpeci zasaženi elektrickým proudem!

Bēhem použiti pily udržujte okolostojíci v bezpečné vzdálenosti.

Používejte ochranu zraku

Používejte ochranu sluchu

Nosit respirator.

Nebezpeci

a) Nesahejte do mista ržaní ani na pilovy kotouč. Druhou rukou držte pomocné madlo nebo kryt motoru. Pokud pilu držite oběma rukama, nemůze dojít k jejich poraněni pilovým kotoučem.
b) Nedotykejte se opracovávaného kusu zespodu. Pod obraběným kusem vás kryt préd pilovým kotoučem neochráné.
c) Hloubku rezání nastavte na tlouštku obrăběného kusu. Pod obrăběnám kusem byste měli vidět necélý lub piloveho kotouče.
d) Obrabeny kus, ktery je prave rezán, nikdy nedržte rukama nebo prés nohu. Obrabeny kus upevněte na stabilné podložku. Rádná opora pro prácí je duležitá pro to, aby seminimalizovalo nebezpeci poraněni těla, vžpričeni pilového kotouče nebo ztrát ovladatelnosti.
e) Elektricky pristroj drzte za izolované casti pro pripad, ze BYSTE PRI REZANI ZASAHLI SKRYTE kabel nebo vlastni privodni kabel pristroje. Kontakt s vodičem pod napětím privede napěti i do neizolovanych kovovych casti elektrického pristroje a zpúsobi obsluhujici osobě elektrickou ránu.
f) Pri podelném Ľržani vždy používejte vodici plech nebo vodici pravitko. To zlepši présnost Ľržani a omezi pravděpodobnost, ze se pilovy kotouč vzprčić.
g) Vždy používejte pilové kotouče, které mají správnou velikost a vchodné upinací otvor (kosočtercový nebo kulatý tvar). Pilové

kotouče, které neodpovidaji montázním dlüm pily, se budou pohybovat mimostřredné, címž se pila stane neovladatelnou.

h) Nikdy nepoužívejte poskozené nebo nesprávné podložky nebo šrouby kotouče. Podložky a šrouby pilovych kotouču byly konstruovány speziálne pro tuto pilu, za učelem optimálnoho vykonu a provozní bezpečnosti.

Prčiny a prevalence zpětného rázu

Zpětny ráz je náhlá reakce v dusledku zaseknutí, vžpričeni nebo špatného vyrovnáni piloveho kotouče, což způsobí nekontrolovatelné zvednutí kotouče z opracovávaného kusu a pohyb směrem k osbluze;
Kdyz se pilovy kotouc zasekne nebo vzprici do svirajici se rezané mezery, zablokuje se a sila motoru uderi pristrojem zpet ve smeru obsluhujici osoby;
- Pokud se pilovy kotouc v zářezu zkroutí nebo vychyli z osy, mohou se zuby zadni hrany piloveho kotouce zaryt do povrchu dřeva, címž se kotouč nadzvedne ze zářezu a vyskoči zpět směrem k obsluze.

Zpětny ráz je vysledkem nesprávného použití pily, nesprávného postupu pri osbluze nebo nevhodnych provoznich podmínek. Tomu se vyhnete tak, Že učinite vchodnépreventní opatřeni uvedená nizé.

a) Pilu uchopte pevné oběma rukama a paže umistěte tak, abyste mohli vzdorovat sile zpětného rázu. K pilovému kotouči se postavte vždy po"Justné jeho straně, nikdy v"Justné linii s ním. Zpětný ráz by mohl pilu odmrstit zpět. Zpětný ráz však obsluhujíci osoba muže zvládnout,Pokud učinila vchodnápreventivni opatřeni.
b) Pokud se pilovy kotouč vzpričí nebo dojde k prerušeni rezání z jiného dūvodu, uvolněte spinač a pilu držte klidné v obrábeném kusu, dokud se chod piloveho kotouče zcela nezastaví. Nepokoušejte se nikdy pilu vy Tahovat z obrábeného kusu nebo ji táhnout zpět, pokud se pilovy kotouč pohybuje nebo by mohl nastat zpětný raz. Najděte pricínu vzpričěné piloveho kotouče a vhodnám zpúsobem ji odstraťne.

c) Pri opětovném spušěné pily v obrábeném kusu vystředte pilový kotouč v rezané dražce a zkontrolujte, zda nejsou pilové zuby v obrábeném kusu zaseknuty. Pokud je pilový kotouč vzměcený, můze dojít pri znovuspustěné pily k jeho vysunuti z opracovávaného kusu nebo ke zpětnému rázu.
d) Velké desky rodepře, abyste minimalizovali riziko sevěné pilového kotouče a zpětného rázu. Velké desky mají tendenci se prohýbat pod vlastné vahou. Desky museji být rodepřeny na obou stranách a také blízko linie Žežání a hrany desky.
e) Nepoužívejte tupé nebo poskozené pilové kotouche. Nenaostrené nebo nevhodné nastavené pilové kotouche vytváreji uzkou drážku, což zpúsobí nadměrné třné, vzprićení pilového kotouche a zpětný ráz.
f) Blokovaci páky pro nastavení hloubky a uhlu šežáni musi byt préd šežáním utažené a zajistěné. Pokud se nastavení pilového kotouče během šežáni posune, muže dojít ke vzipřćění a zpětnému rázu.
g) Pri "zanořovacim" rezání do stavajích zdi nebo jin'ych prostoru, do kterych není vidět, bud'te obzvlásté opatrní. Zanořující se pilovy kotouč se muže zariznout do skrytích prédmetú, což muže zpùsobit zpětný raz.

BezpečnostníPokyny

a) Zkontrolujte chranič ohledné správného zavřeni prěd každým použitím. Nepracujte s pilou,Pokud se chranič nepohybuje volné a nezakryje list okamžite.Nikdy neupínejte ani neuvizuje chranič s odhalenymi listem. Když se pila nahodné upustí,chranič se muže ohnout. Zkontrolujte pro zajišteni toho,ze se chranič pohybuje volné a nedotýká se listu ājákoki jiné cásti ve všech uhlech a hloubkách rezu.
b) Zkontrolujte provoz a stav vratné pruziny chraniče. Pokud chraniča pruzina nefunguje správně, musí být prěd použitím opraveny. Chranič může pracovat nedostatečné kvúli poškozeným dlūm, usazenínám Či nahromaděnému odpadu.
c) Zajistete, aby se vodici deska pily neposouvala pri provadeni „prorezu“, když nastaveni zkoseni listu není na 90^ . Posouvani listu do stran zpúsobi prilnutí a pravděpodobné vykopnutí.

d) Vždy pamatujte, aby chraničPokrýval list prěd položením pily na lavici Č podlahu. Nechráněny dojízdějíci list zpúsoblí pohyb pily zpět, pričemž prěříze cokoli v cestre. Pamatujte na dobu, kterou trva, než se list zastaví po uvolnéni spinače.

Specificke bezpeanostni pSedpisy

• Nepoužívejte zdeformované nebo prasklé Čepele.
• Pravidelné kontrolujte opotbrebeni Čepelí. Pokud je to potbrené, vyměnte je.
• Používejte pouze Čepele doporučované společnosti Ferm.
• Nikdy nepoužívejte pilu, které chybí součástky, ani pilu, která je vybavená príslušenstvím, které s ní není dodávané, nebo není doporučné na použítí spilou.
• Nikdy nevyvjejte tlak na bočni strany pily, abyste ji zastavili.
• Pred kontrolou ochranného krytu, jestli se pohybuje bez omezení a není zaseknutý, vyberte zástróku ze zásuvky.
• Ochranny kryt nezamykejte ani neupínejte.
• Pilu nepoužívejte bez ochranného krytu.
• Pred pouzitim pily zkontrolujte, jestli je ochranny kryt pripevneny.
• Pred odstranéním ochranného krytu, vyménou Čepele, kontrole pily a pri vykonávání udrzbyPokazdé vyberte zástrčku ze zásuvky.
• Poškozený napájecí kabel může vyměnit pouze vyrobce, nebo servisné zastupce.
• Po použiti musite pilu uskladnit tak, aby se nepoškodila Čepel.
  Nepouzivejte zadne brusné kotouče.
  Vzdy pouzivejtemasku proti prachu
• Používejte pouze doporučené pilové kotouče (například pilové kotouče pro šrezání d'reva musí splžovat požadavky normy EN 847-1)
  Vzdy pouzivejte ochranu sluchu
• Používejte pouze takový prümér piloveho kotouče, jaký je uveden na štītu
• Pri práci se drevem nebos materiaíly, během které se vytváři prac a piliny, které mohou zpúsobit zdravotné problémy, používejte vchodné a otestované odsávací zařizení pripojené k pile.
• Pri rezani plastu daveje pozor, aby nedochazelo k prehrivani piloveho kotouce, abyste zabrani roztaveni plastu!
• Pri manipulaci s pilovymi kotouci budte

opatrni, protoze jsou tyto kotouce ostre a mohou zpusobit zraneni. Pri manipulaci s pilovymi kotouci vam doporučujeme použivat ochranné rukavice.

• Pri vymene pilovych kotouču daveje pozor, protoze se během provozu zahrivaji na vysokou teplotu. Pred vymenou nechejte pilové kotouče vychladnout.
  Vždy ukládejte pilové kotouče na bezpečné miste

Bezpečnostní poukyn pro štežáns kotouči

Bezpečnostní tokyny pro rožbrušovací pily

a) Dodávaný ochranny kryt musí byt bezpečné pripevně k nařadi a musí byt upevně tak, aby zaručoval maximálné bezpečnost a aby byla obssluva vystavena pouze minimálné Časti kotouče. Postavte se vždy tak, abyst nestáli v rovině rotujíciho kotouče. To platí i pro okolostojíci osoby. Ochranny kryt pomáhá chránit obssluhu prěd odletávajícími ulomky kotouče a prěd náhodným kontaktem s kotoučem.
b) Používejte s tímtó nařadím pouze diamantové Rozbrušovaci kotouče. Jen to,Že príslušenství může být pripevněno k vašemu nařadi, nezajišťuje bezpečné provoz tohoto nařadi.
c) Jmenovite otáčky príslušenství musi minimálne odpovidat maximálnim otáčkám uvedeným na štītu náradi. Príslušenstvi, které se otáčí rychleji, než jsou jeho jmenovité otáčky, se muže roztrhnout a Rozletět na kusy.
d) Kotouče musí být používány pouze prodoporučené aplikace. Například: Negróvádejtebroušeni bočné cástí rozbrušovacijo kotouče.
e) Vždy používejte nepoškozené príruby pilovych kotoučú, jejichž prüměr opdová zvolenému pilovému kotouči. Správné druhy prírub zajištuji podpěru kotouče, což snizuje možnost jeho prasknutí.
f) Vnejsi prumera tloustka pouziteho kotouce musi opdovidat parametrum vaseho naradi. Nespravnavelikost prislusenstv i nemuze zarucovat opdovidajici ochranu a ovladatelnost.
g) Velikost upinacinho otvoru kotouču a prirub musí dokonale odpovídat velikosti vretena vašeho náradí. Kotouče a priruby s upinacimi otvory, které se neshoduji's montázními

privky nárádi, nebudou vyväženy, budou nadměrně vibrovat a mohou způsobit ztrátu ovladatelnosti.

h) Nepoužívejte poškozené kotouče. Pred kázédym použitím kotouče zkontrolujte, zda nejsou popraskány nebo jinak poškozeny. Dojde-li k pádu elektrického nářadi nebo kotouče, zkontrolujte, zda nedoslo k poškození nebo namontujte nepoškozený kotouč. Po kontrole a montáži kotouče vždy stújte tak, abyste nebyli v rovině rotujiciho kotouče (to platí i pro okolo stojíci osoby) a uved'te nářadi na{jednu minutu do chodu v maximálnich otáčkach. Během tohoto testu dojde zpravidla k zničeni poškozenych kotoučú.
i) Používejte privky osobní ochrany. V závislosti na druhu provaděné práce používejte obličejový stít a ochrannes nebo bezpečnostní brýle. Je-li to vchodné, používejte masku proti prachu, chraniče sluchu, rukavice nebo dilenskou zástěru, která můze zachytávat malé Částečky obrobku. Použitá ochrana zraku musí byt schopna zastavit odlétávajíci Částečky vznikajici pri rúzních pracovnich operacích. Masky proti prachu nebo respiratory musí byt schopny filtrovat Částečky vytvářné pri těchto operacích. Dlouhodobé púsobeni hluku můze zpúšobit ztrátu sluchu.
j) Udržujte okolo stojici osoby v bezpečné vzdálenosti od pracovniho prostoru. Každá osoba, která vstupuje do pracovniho prostoru, musí používat bezpečnostní privky obnosn ochrany. Pri prácí s naradim mohou odlétavat fragmenty obrobku nebo ulomky kotouče, které mohou v pracovním prostoru způsobit zranění.
k) Pri praci, bēhem které se mûze kotouč dostat do kontaktu se skrytým elektrickým vedeníne bo s vlastním napájecím kabei, držte elektrické nárdi pouze za izolované plochy určene pro ochop. Pracovní príslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, zpúsobí, ze odkrtye kovové cásti nárdi budou také „žive“, což zpúsobí obsslze uraz elektrickým proudem.
I) Umistete napajeci kabel tak, aby se nemohl dostat do kontaktu s rotujicim pracovnimi prisluşenstvím. Ztratite-li kontrolu nad náradím, napajeci kabel muze byt prěrezán nebo zachycen a vase ruka nebo paje muze byt pritažena směrem k rotujicimu kotouci.

m) Nikdy elektrické náradí neodkládejte, dokud nedojde k uplnému zastavení rotujicího príslušenstvi. Rotujić kotouč muže zpúsobit poskrabánovrchu a muže zpúsobit ztratu vaší kontroly nad náradím.
n) Nespoustejte toto elektrické nárádi, provadite-li jeho prěnašeni. Náhodné kontakt s rotujícím príslušenstvím by mohl zachytit vás odev a rotujíci príslušenství by mohlovnout do vašeho těla.
o) Provádejte pravidelné Čišěné větracích otvorů. Ventilator motoru bude nasávat prac h do skřině náradi a nadměrné množstvi nahromaděného kovového prachu muže zpúsobit zkrat a jiná rizika spojená s elektrickým proudem.
p) Nepoužívejte elektrické náradí v blízkosti hořlavych materialú. Jiskry by mohly zpùsobit vznicení těchto materialú.
q) Nepoužívejte príslušenství, ktera vyžadují použítí chladicích kapalin. Použítí vody nebo jiné chladici kapaliny můze věst i k smrtelnému urazu elektrickým proudem.

Zpětny ráz a príslušná varování

a) Udržujte stale pevný ochop tohoto elektrického náradí a postavte se tak, aby vase telo i ruce mohy odolávat silám zpětného razu. Vždy používejte prídavnou rukojet, je-li dodávána s náradím, abyste zarucili maximálné ovladatelnost, dojde-li k zpětnému razu nebo pri momentové reakci během spoustěné náradí. Budou-li dodržovány uvedenePokyny, obsluha můze ovladat momentové reakce nebo sily zpětného razu.
b) Nikdy nepriblizujte ruce do blizkosti rotujiciho prisluosensti. Muze dojit k zpětnému razu prisluosensti pres vase ruce.
c) Nestujte v jegne ose s rotujicim kotoucem. Zpětný raz odmrstí náradi v opacnésméru, než je smer otáčeni kotouce v bodě jeho zablokovány.
d) Pri opracovávání rohu nebo ostrych hran bud'te velmi opatrní. Zabrañte poskakování a zachytávání prislušenstvi. Rohy, OSTRE hrany a odskakování mají tendenci zpùsobit zablokování rotujicího prislušenstvi a mohou zpùsobit ztratu kontroly nad naRADIM nebo zpětný raz.
e) Nepoužívejte pilovéřetězy,řezbárské kotouče,segmentové diamantové kotouče

s obvodovymi mezerami větsimi než 10 mm nebo ozubené pilové kotouče. U takovych kotouču docházi Častok zpětnému rázu a k ztráté kontroly.

f) Dbeje na to, aby nedoslo k zaseknuti kotouce a nevyvijeje na na radi priliis velky tlak. Nepokousejte se vytablet prilis velkou hloubku rezu. Nadmerne namahani zvysuje zatieni a nachylnost kotouce ke krouceni nebo k zablokovani v rezu a k zpětnému razu nebo k znicenikotouce.
g) Dojde-li k zablokovani kotouce nebo k preruseni rezu z jakehokoli duvodu, vypnete a drzte na radi bez pohybu, dokud nedojde k uplnemu zastaveni kotouce. Nikdy se nepokousejte vyjimat kotouc z rezu, je-li kotouc v pohybu, protoze by mohlo dojit k zpětnému razu. Prozkoumejte pričinu a prijměte vchodná opatřeni, abyste eliminovali pričinu zablokovani kotouce.
h) Neprovádejte opětovné zahájení práce s kotoučem v obrobku. Nechejte kotouč dosáhnout maximálnich otáček a opatrné jej zaúnde do šezu. Je-li nařadi opětovné spustěno s kotoučem v šezu, muže dojit k uviznutí nebo k vysković ní kotouče z šezu nebo k zpětnému rázu.
i) Podeprete panely nebo jiné velké obrobky, abyste minimalizovali riziko priskriptynti kotouče a zpětného razu. Velké obrobky mají tendenci se pʊsobením vlastné hmotnosti prohybat. Podpěry musí byt pod obrobkem umistěny v blízkosti Čáry rezu a v blízkosti okrajú na obou stranách obrobku.
j) Pri provádení ponornych rezú do stavajćich stěn nebo do jiných neznámých povrchů budte velmi opatrní. Vyčnivajćí kotouč pily muže prěříznout plynové nebo vodovodní potrubí, elektrické vedení nebo predměty, které mohou zpúsobit zpětný raz.

Bud'te vždy opatrní!

Elektrotechická bezpečnost

Pri použivani elektrickych pristroj je vždy tbreda dopržovat bezpečnostni predpisy platné ve vašem state. Sniz se tim nebezpeci požáru, zaasženi elektrickým proudem a zranni osob. Proctete zde uvedené bezpečnostni pokyny aseznamte se i bezpečnostnímìPokyny prilozenymi k nastroji. Uložte tyto pokyny na bezpečné miste.

Vždy kontrlujte, jestli napajeni odpovída napěti na typovém štítku.

Stroj tridy II - dvojita izolace - Nepotrebujete zadnou uzemnénou zastrchu.

Když je potřeba založní napájecí vedení, pak si jej nechejte dodat od vyrobce nebo od svého obchodniho zastupce, abyste prědešli bezpečnostím rizikům.

Používáni prodlužovacích kabelú

Používejte pouze schvalené prodlužováci kabel odpovidajíc pićkonu pristroje. Minimálné prúřez vodice je 1,5 mm2. Používáte-li kabelový naviják, vždy ho odvině celý.

3. MONTAZ

Montáz rukojeti Obr. 2

• Namontujte rukojet (2) na kovovou cást na stroji, jak je zobrazeno na obr. 2
• Pevně utáhněte uzavřenou matici (11) pomoci klice.

Pripojeni parallelniho voditka Obr.3

• Upevněte paralenlí vodítko (12) na pravou stranu stroje, jak je zobrazeno na obr. 3
  Zajistete voditko ve spodni poloze otocenim serizovace (13) ve smeru pohybu hodinovych ručicek.

4.POUZITI

Pred veskerymi montaznimi pracemiyvtahnete zastrchu ze zasuvky!

Nastaveni hloubky rezu

Obr. 1, 5

Hloubka rezu muze byt nastavena omezovačem hloubky rezu.

• Povolte serizovač hloubky rezu (3) pomocišestihranného klice (17) a nastavte serizovač hloubky rezu na požadovanou hloubku rezu. Hloubka rezání „A" je zobrazena na obr. 5B.
• Utáhněte omezovac hloubky rezu (3) pomoci šestihranného klice (17).

Upozornéni:

• Pri rezání dreva musí byt, pro nejlepsí vysledky, zvolena hloubka rezu o neco větsí než tlouška materíálu.
• Pri rezání plastú musí byt zvolena hloubka rezu větů než tloušťka materialú. Pokud se materialá začne tavit, problém zpravidla odstrání nestavení vyssí hloubky rezu.
• Pri rezani kovu musi hloubka rezu presahovat tloustku materialu minimale o 1,0 mm, aby byl dosazen co nejlepsi vysledek.
• Pri rezani dreva nebo plastu muze byt hloubka rezu nastavena presne na tloustku materialu, aby nedoslo k poskozeni pod nim lezicich ploch. Toto vsechno vede k tomu, ze na spodni strane opracovavaného kusu je ponekud necisty rez.

Vymena piloveho listu bez odmontovani krytu Obr.4

Při špatné umistěnémpilovém listu muže
být nažadi trvale poškozeno. Noste
ochranné rukavice, abyste predesli
reznám zraněním!

1. Stiskněte tlačitko zajistné vřetena (14), abyste zabrànili otáčeni pily. (obr. 4A)
2. Drzte stisknuto zajistovaci tlačítko věretena (14) a pomoci šestihrannesho kliče (17) povolte upinacímatici (16). (obr. 4B)
3. Sejměte montážní prírubu (15)
4. Povolte señozovac hloubky rezu (3) pomoci sestihranného klice (17) a stlachte ochranny kryt, abyste mohl vyjmout pilovy kotouc. (obr. 4C)
5. Drzte ochranny kryt stlačeny a nasadte novy

pilovy kotouc na hridel pily. Ujistete se, zda je spravne nastaveny upinaci otvor a zda jsou zuby kotouce otoceny ve smru sipky. (obr. 4C)

1. Nasadte montázní prirubu (15) a ujistete se, zda jsou dlouhé casti montázní priruby srovnány s dlouhymi cástmi hridele piloveho kotouche.
2. Drzte stisknuto zajišťovaci tlacitko vretena (14) a pomoci šestihranného klicce (17) utáhněte upinác matici (16). (obr. 4D)
3. Otočením pilového kotouče minimálne o jegnú otáčku se ujistěte, zda se kotouč plynule otáci. Zkontrolujte, zda je v pořáknu funkce ochranného krytu.
4. Nyní mǔžete stroj znovu používat.

Drzeni a zapnuti pily

Obr.1

Správné drženi pily delá práci lehci, Čistějsi a bezpečnéjsi. Přesná kotoučová pila je vchodná pouze k použiti pravou rukou.

Rukojet drzte pevné, aby pila pěkně zapadla do vaší ruky. Váš palec musí byt na stejné urovní se zadnim vypínačem.
- Ujistete se, ze ventilacni otvory na prední strane nejsou prekryte a ze na zadni strane je volny minimálne jeder otvor.
- Posuhte vypinač (4) dopredu.
Pustte vypinač, aby se pila vypnula.

Nastaveni otáček

Obr.1

Požadované otáčky mohou byt nastaveny pomoci rególatoru otáček (7). Otáčky mohou byt nastaveny také během chodu stroje.

• Chcete-li otáčky zvyšit, otáčejte regulátorem otáček (7) ve směru pohybu hodinovych rucíček.
• Chcete-li otáčky snížit, otáčejte regulátorem otáček (7) proti směru pohybu hodinovych ručíček.

Požadované otáčky závisi na materílu a mohou být určeny praktickým zkoušením.

Upinani

Rezan y material nemusi byt beznne upinan, je-li zcela podeprn po celé delce pracovni plochy a je-li drzen jegnou rukou. Upinani by melo byt pouzito v nasledujicich pripeadech:

• Nemá-li obsluha zkušenosti s použitím elektrických pil nebo nemá-li dostatečnou silu

• Budou-li rezány malé obroky nebo priliš tvrdy material.

Pileni

• Pro Čistý Ľrz je stroj vybaven pravitkem.
  Zkontrolujte technické udaje, abyste viděli, jestli je pila vchodná k použití na material, který chcete pilit.
• Pripevněte správnou Čepel. Ujistěte se, ze Čepel je ostrá a nepoškozená.
• Nastavte hloubku rezu.
• Material, ktery chcete pilit polozte na rovny povrch, jak je pracovni stul, stul, nebo podlaha. Pokud napriklad pracujete na betonové podlaze, polozte pod material napriklad kousek kartonu, abyste ochrani povrch a cepel.
  Zastrchu strcte do elektrické zasuvky.
• Pilu drzte pevně a k materialú, který chcete pīlit pripevněte kovovou základní desku. Ujistěte se, ze zadní strana desky vyčníva prěs pracovní stůl. Na objekt, který chcete pīlit jestě netláčte.
• Zapněte pilu a počkejte pár vterín, dokud se pila nepohybuje v plné rychlosti. Pomaly, opatrné, ale pevně tláčte pilou na material. Poté posouvejte pilu vpred po Čáře rezu. Pilu nikdy netahejte dozadu.
  Pro vedeni pily podel cary rezu je potrebné vyvinout pouze malou silu. Pflis velká sila zpusobi poskozeni a unavu cepele a pily.
  Ujistete se, ze zakladni deska je vzdy rovné vuči predmétu, ktery chcete rezat. Je to obzvlastě dulezité pri zaćatechnich a konečnych bodech cáry rezu, nebo když musite pilit malé pásy a zakladné deska není všude podporená.
• Po dokončeni pileni zvedněte pilu nahoru a vypněte ji. Když se vytvorilo spousta pilin, nechejte pilu pracovat, dokud se neodstrání vsechen prach.

Poznamka: Pokazdé pilte směrem dopředu. Pilu nikdy netahejte dozadu. Pokud nemáte s používaním pily dost zkušeností, nacvičujte nejdřiv pileni d'reva, dokud se nezauciţe.

Pileni tvaru

• Pro Čistý Žez je stroj vybaven pravitkem.
• Nastavte hloubku rezu, zástrčku strěte do zásuvky a poté umistěte pilu a kovovou

zakladni desku na objekt, ktery chcete pilit. Ujistete se, ze nastaveni delky na ochrannem krytu je srovnane se zacatecnim bodem.

• Zapněte pilu a počeje tè dokud se pila nepohybuje v plné rychlosti. Pomaly, opatrně, ale pevně tláčte pilou na material. Poté posouvejte pilu vρřed po cáře šezu. Pilu nikdy netahejte dozadu.
• Po dokončeni pileni zvedněte pilu nahoru a vypněte ji. Když se vytvorilo spousta pilin, nechejte pilu pracovat, dokud se neodstrání vsechen prach.

Tipy pro pileni tvaru:

• Pokud bude otvor později príkrytý, napřiklad filtrrem ventilátoru, šezy v rozích se mužou prěkrávata kousek snadno vypadne.
• Pokud bude otvor viditelny, je lepi Žezy v rozich nepřekrývat. Když použiváte kulatou Čepel kousek, který chcete vyřezat nevypadne okamžite. Rohy budete muset dokončit nožem. jestli je material tenký a není duležité, jako vypadá zadní strana, mžěte šežaný kousek vytlacit.
• Pokud je możné ħrezat na zadni straně mûžete si na kousku, ktery chcete ħrezat oznacit vrchní okraje. Poté mûžete kousek ħrezat ze zadni strany, aby rohy na prední straně vypadali pěkně. Rozpěti okrajů je zadané v technických podminkách.

Z některych tvrdych materiały není moźné ěrzat kousky.

Pilení tvrdych a hrubych materialú

Varovánil Nikdy nepilte material, zekterého se uvolnui skodlive látky, jako je polytetraflouretylen nebo azbest.

Plech

• Pokazde se ujistete, ze hloubka rezu je minimálne o 1 mm větsí, jako materialu, aby pila neprokluzovala. Pod plech vložte kousek kartonu.
• Odstraţne všechny nepravidelnosti a rez, které by mohli brždit pilu.
  Když na základnou desku pily nanesete včelí vosk, nebo lestidlo na nábytek, bude pileni kovů jegnoduší.

• Nepilte ocel nebo galvanizovanou ocel.

• Pri pileni kovu si dejte kazdé 2 minuty prestavku.

Keramické obkládačky a bridlice

• Použijte správnou Čepel. Je nevyhnutelné používat odsávání prachu, protoze vytrořeny prac h mže brzdit pohyb ochranného krytu.
• Na základní desku nebo na objekt, ktery chcete pilit dejte ochrannou nebo PVC pásku. Umožné vám to Jednoduší pileni a chrání dlázdice préd poskrábaním.

Pridtim, jak se pokusite pilit neco komplikované, jak jsou kovy nebo nekteré druhy plastu, procvičujte si pileni dreva. Na drženi objektu, ktery chcete pilit musite vyvinout větši silu a někdy musite použit svorky, abyste udrželi objekt na mistě.

Odsavani prachu

Obr.1

Presná kotoučová pila je vysoce vykonna pila.
Pri pileni bude vyprodukované velké množstv prachu. Protoze Čepel je uplně uzavrená, je potřebné odsavat prach.

• Pomoci adaptereu pro odsavani prachu, ktery je dodavan s timto strojem, muze byt k trubici pro odsavani prachu (8) pripojen vysavač.
  Ujistete se, ze vysavač je vhodný k použití s elektrickým strojem. Obvykle je domáci voda a vysavač vhodné.
• Odsávání prachu vám doporučujemePokud pilite hodné, protoze v takovém pripadé budete potřebovat méné prestávek na Čistěné pily a okoli.
• Odsávání prachu je nevyhnutelné při pileni nebezpečných materialu, jak je tvrdé drevo, MDF a keramika.
• Pokud si pracovni plochu chcete udrzet Čistou, doporučujeme vám odsávat prach.
• Odsávání prachu je nevyhnutelné,Pokud je rezaný material vlhký.

5. SERVIS A UDRZBA

V priade poskozeni napajeci snury ihned odpojte zastrcku ze zasuvky. Pri udrzbe taky vytahnete zastrcku z elektricke zasuvky.

Udrzba

Přistroje vyrobeny společností jsou navrhnuté pro bezproblémový provoz po dlouhou dobu s minimem udžby. Pravidné Čištěné pily a správné zacházení s ní pomohou, aby vydržel dlouhou dobu.

Cisteni

Z bezpečnostnich dūvodu musite pilu pravidné Čistit. Zastavěné prachu můze ovlivnít Činnost pily.

• Odpjote zástrčku z elektrické zásuvky.
• Odstraţe ochranny kryt a pomoci mekkého kartráce, jako je malirský stětec zařizení dūkladné vycistěte.
• Pouzdro pravidelné Čistěte měkkým hadrem, nejlépe po každém použiti. Ujistěte se, ze ventiláčné otvory jsou bez prachu a necistot. Pro odstraněné odolné necistoty použijte vlhkou měkkou tkaninu. Nepoužívejte zádná Rozpoustědla jako benzín, alkohol, Čpavek, atd. Tyto druhy látek mohou poskoditásti z uměle hmoty.

Mazání

Pokud se regulačni knoflik těžce otáci, odśroubujte jej, až dokud nevidíte gumové těsněni. Pro ocistěné oblasti kolem těsněné použijte měkký kartáč a naneste na nej pár kapek syntetického oleje.

Závady

V pripadé poruchy pily nebo opotrebeni některych současti kontaktujte príslušný subjekt uvedeny v záručním listě. Díly k objednéni jsou uvedeny v rozlozeném pohledu na zadné straně tohoto navodu k obsslze.

ZIVOTN'PROSTREDI

Aby se zabránilo poskození pily během prepravy, dodáva se v pevném balicímmaterialu. Pokud je to mozné, používa se recyklovatelný balici material. Proto prosím prědejte tento materialPokud možno k recyklaci.

Vadné a/nebo vyrazené elektrické nebo elektronické nastroje nutno prédat do oprávněne sběrný k dalímu zpracování.

Pouze pro krajiny ES

Elektricky napajene zaizeni neodhazujte do domovniho odpadu. Ve smyslu evropske smernice 2012/19/EU o elektrickem a elektronickym odpadu a jej implementatione do narodniho prava, se musie elektrické nastroje, kterse již déle nepoužívaji, shromažd'ovat oddělené a likvidovat pouze zpùsobem, jenž neposkozujeŽivotné prostředí.

ZARUKA

Přěctěte si záručné podmíky na samostatné záručné mìstě.

Vyrobek a nadvok obsluze podlehaji zmenám. Technické udaje je možné zmenit bez predchozinho upozorneni.

PRECYZYJNA PILARKA TARCZOWA CSM1043 - 500W, 085mm
