MANUALE UTENTE CSM1043 Ferm

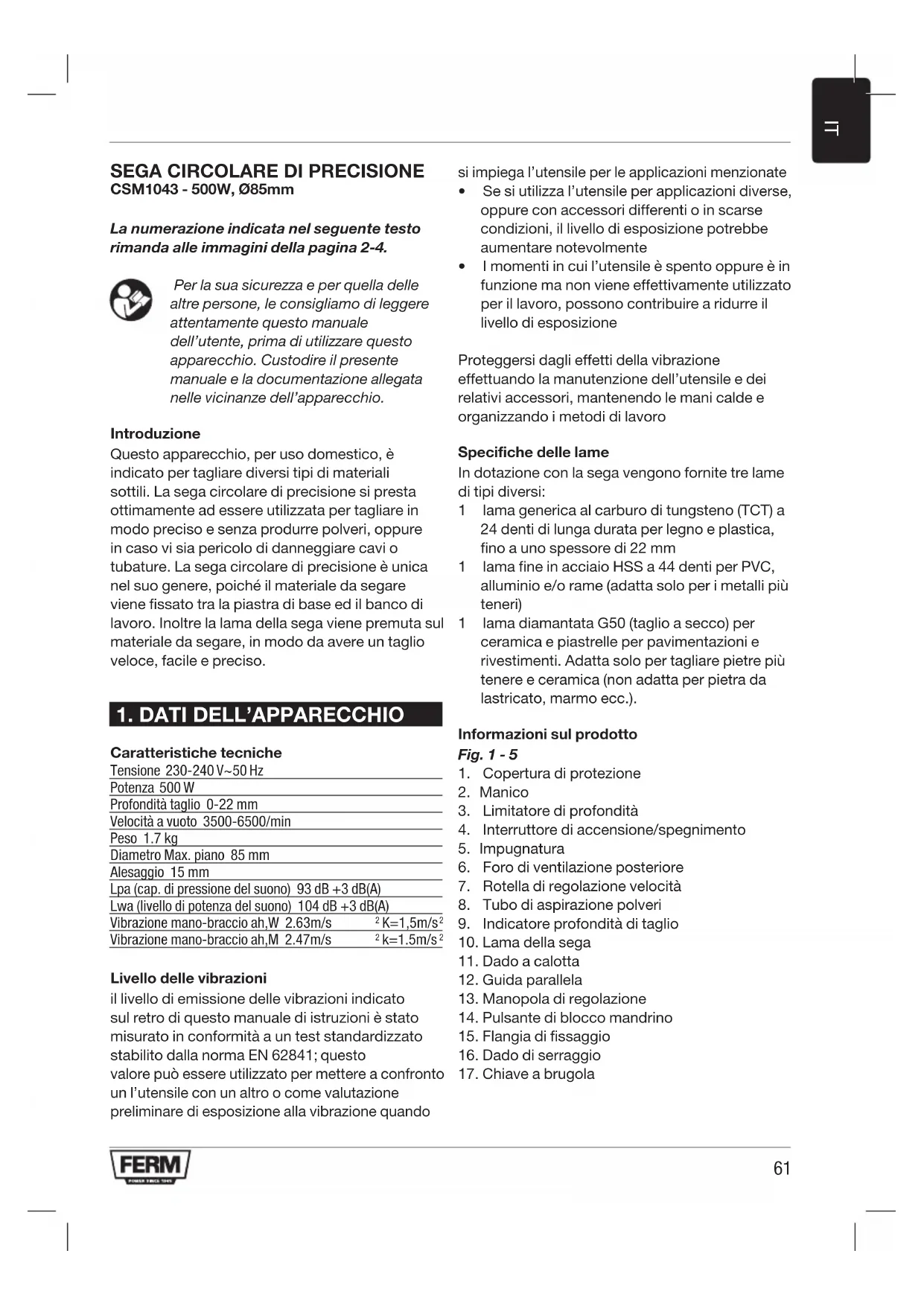

CSM1043 - 500W, Ø85mm La numerazione indicata nel seguente testo rimanda alle immagini della pagina 2-4. Per la sua sicurezza e per quella delle altre persone, le consigliamo di leggere attentamente questo manuale dell’utente, prima di utilizzare questo apparecchio. Custodire il presente manuale e la documentazione allegata nelle vicinanze dell’apparecchio. Introduzione Questo apparecchio, per uso domestico, è indicato per tagliare diversi tipi di materiali sottili. La sega circolare di precisione si presta ottimamente ad essere utilizzata per tagliare in modo preciso e senza produrre polveri, oppure in caso vi sia pericolo di danneggiare cavi o tubature. La sega circolare di precisione è unica nel suo genere, poiché il materiale da segare viene fissato tra la piastra di base ed il banco di lavoro. Inoltre la lama della sega viene premuta sul materiale da segare, in modo da avere un taglio veloce, facile e preciso.

1. DATI DELL’APPARECCHIO

Caratteristiche tecniche Tensione 230-240 V~50 Hz Potenza 500 W Profondità taglio 0-22 mm Velocità a vuoto 3500-6500/min Peso 1.7 kg Diametro Max. piano 85 mm Alesaggio 15 mm Lpa (cap. di pressione del suono) 93 dB +3 dB(A) Lwa (livello di potenza del suono) 104 dB +3 dB(A) Vibrazione mano-braccio ah,W 2.63m/s

Vibrazione mano-braccio ah,M 2.47m/s

Livello delle vibrazioni il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate

• Se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente

• I momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro Specifiche delle lame In dotazione con la sega vengono fornite tre lame di tipi diversi: 1 lama generica al carburo di tungsteno (TCT) a 24 denti di lunga durata per legno e plastica, fino a uno spessore di 22 mm 1 lama fine in acciaio HSS a 44 denti per PVC, alluminio e/o rame (adatta solo per i metalli più teneri) 1 lama diamantata G50 (taglio a secco) per ceramica e piastrelle per pavimentazioni e rivestimenti. Adatta solo per tagliare pietre più tenere e ceramica (non adatta per pietra da lastricato, marmo ecc.). Informazioni sul prodotto Fig. 1 - 5

1. Copertura di protezione

3. Limitatore di profondità

4. Interruttore di accensione/spegnimento

6. Foro di ventilazione posteriore

7. Rotella di regolazione velocità

8. Tubo di aspirazione polveri

9. Indicatore profondità di taglio

13. Manopola di regolazione

14. Pulsante di blocco mandrino

15. Flangia di fissaggio

16. Dado di serraggio

Legenda dei simboli Pericolo di lesioni alla persona e di danni materiali qualora non si seguano attentamente le istruzioni contenute in questo manuale d’uso. Pericolo di folgorazione. Tenere lontane le altre persone. Indossare protezioni oculari Indossare otoprotezioni Indossare una mascherina. Pericolo a) Tenere le mani lontano dall’area di taglio e dalla lama. Tenere la seconda mano sull’impugnatura ausiliaria, o sull’alloggiamento del motore. Se entrambe le mani sono impegnate a tenere la sega, non possono essere tagliate dalla lama. b) Non mettere le mani sotto il pezzo da lavorare. Il dispositivo di sicurezza non è in grado di offrire protezione dalla lama sotto il pezzo da lavorare. c) Regolare la profondità di taglio in base allo spessore del pezzo da lavorare in modo che al di sotto di questo sia visibile meno di un dente intero della dentatura della lama. d) Non tenere mai il pezzo che viene tagliato in mano o su una gamba, ma fissarlo ad una piattaforma stabile. È importante supportare adeguatamente il lavoro in modo da ridurre al minimo l’esposizione del corpo, l’inceppamento della lama o la perdita di controllo. e) Tenere la macchina utensile afferrandola per le superfici di presa isolate quando si effettua un’operazione in cui l’utensile da taglio può entrare in contatto con fili nascosti o con il cavo della macchina stessa. Il contatto con un cavo sotto tensione metterà sotto tensione anche le parti metalliche esposte della macchina utensile, dando la scossa all’operatore. f) Quando si effettuano tagli longitudinali usare sempre un’apposita guida per tagli longitudinali o una guida a filo diritto per migliorare la precisione del taglio e ridurre la possibilità di inceppamento della lama. g) Usare sempre lame con dimensioni e forme adeguate (a diamante piuttosto che tonde) dei fori dell’albero. Le lame che non si adattano al supporto di montaggio della sega girano eccentricamente, provocando perdita di controllo. h) Non usare mai rondelle o bulloni per lame danneggiati o del tipo inadatto. Le rondelle e i bulloni delle lame sono stati progettati specificatamente per la sega su cui devono essere montati, in modo da garantire prestazioni ottimali e sicurezza di funzionamento. Cause dei contraccolpi e misure preventive da parte dell’operatore

• Il contraccolpo è una reazione improvvisa ad una lama incastrata, inceppata o disallineata, che provoca la fuoriuscita e lo sbalzo della sega, fuori controllo, dal pezzo in lavorazione verso l’operatore;

• Quando è arrestata o incastrata a fondo nel solco di taglio che si chiude, la lama si blocca e la reazione del motore riporta rapidamente l’apparecchio indietro verso l’operatore;

• Se la lama si deforma o disallinea nel taglio, i denti sul bordo posteriore della lama possono penetrare nella superficie superiore del legno facendo saltare la lama dal solco di taglio addosso all’operatore. Il contraccolpo è il risultato di un uso inappropriato della sega e/o di errate procedure o condizioni di utilizzo e può essere evitato prendendo le precauzioni adatte, riportate sotto. a) Impugnare bene l’utensile tenendo entrambe le mani sulla sega e mettendo le braccia in modo da opporsi alle forze di contraccolpo.63

Posizionare il corpo al lato della lama, ma non in linea con essa. Il contraccolpo potrebbe far saltare indietro la sega, ma le forze di contraccolpo possono essere controllate dall’operatore se si prendono le precauzioni adeguate. b) Quando la lama si inceppa, o quando si interrompe un taglio per qualsiasi motivo, rilasciare l’interruttore a grilletto e tenere la sega immobile nel materiale finché la lama non si sia arrestata completamente. Non cercare mai di rimuovere la sega dal lavoro o tirarla indietro mentre la lama è in movimento o si può verificare un contraccolpo. Indagare e prendere le misure correttive necessarie ad eliminare la causa dell’inceppamento della lama. c) Quando si riavvia una sega già inserita nel pezzo da lavorare, centrare la lama nel solco di taglio e verificare che i denti non siano bloccati nel materiale. Se si inceppa, la lama potrebbe far fuoriuscire o saltare via il pezzo da lavorare quando la sega viene riavviata. d) Supportare i pannelli più grandi per ridurre al minimo il rischio che la lama si incastri e rinculi. I pannelli più grandi tendono a piegarsi sotto il proprio peso, per cui devono essere sistemati dei supporti da entrambi i lati sotto il pannello, vicino alla linea di taglio e al bordo del pannello. e) Non usare lame senza filo o danneggiate. Le lame non affilate o sistemate in maniera inadeguata producono un solco di taglio stretto con conseguente frizione eccessiva, inceppamento della lama e contraccolpo. f) Le leve di fissaggio per la regolazione della profondità della lama e dell’angolo obliquo devono essere strette e sicure prima dell’esecuzione di un taglio. Se la regolazione della lama si sposta durante il taglio, può provocare inceppamento e contraccolpi. g) Usare maggiore attenzione quando si effettua un “taglio a tuffo” nelle pareti già esistenti o in altri punti ciechi. La lama sporgente potrebbe tagliare oggetti che possono provocare un contraccolpo. Norme di sicurezza per l’uso della protezione a) Verificare che la protezione di sicurezza sia ben chiusa prima di ogni utilizzo. Non mettere in funzione la sega se la protezione non si muove liberamente e ricoprire la lama all’istante. Non bloccare o fissare mai la protezione con la lama esposta. Se la sega viene fatta cadere accidentalmente, la protezione si potrebbe piegare. Effettuare i controlli necessari per assicurarsi che la protezione si muova liberamente e non toccare la lama o qualsiasi altra parte, in tutte le angolazioni e profondità di taglio. b) Verificare il funzionamento e le condizioni della molla di ritorno della protezione. Se la protezione e la molla non funzionano correttamente devono essere riparate prima dell’uso. La protezione può funzionare in maniera fiacca a causa di parti danneggiate, depositi resinosi o accumuli di scorie. c) Assicurarsi che la piastra di guida della sega non si sposti durante l’esecuzione del “taglio a tuffo” quando l’impostazione dell’angolo obliquo della lama non è a 90°. Lo spostamento laterale della lama può provocare inceppamenti e probabili contraccolpi. d) Assicurarsi sempre che la protezione ricopra la lama prima di riporre la sega sul banco di lavoro o sul pavimento. Una lama priva di protezione, che continua a girare per forza d’inerzia, farà saltare all’indietro la sega che taglierà qualsiasi cosa troverà sulla sua strada. Occorre conoscere il tempo necessario alla lama per arrestarsi dopo il rilascio dell’interruttore. Norme specifiche di sicurezza

• Non utilizzare lame deformate o incrinate.

• Controllare regolarmente se la lama sia danneggiata e, se necessario, sostituirla.

• Utilizzare unicamente le lame raccomandate dalla Ferm.

• Non usare mai un apparecchio incompleto o provvisto di accessori non forniti o non raccomandati dal fabbricante.

• Non premere mai lateralmente la lama per fermarla.

• Staccare la spina dalla presa di corrente, prima di controllare che calotta di protezione sia libera e sbloccata.

• Non bloccare o trattenere la calotta di protezione.64

• Non utilizzare l’apparecchio senza calotta di protezione.

• Prima dell’uso, assicurarsi sempre che la calotta di protezione sia applicata all’apparecchio.

• Assicurarsi si avere staccato la spina dalla presa elettrica, prima di togliere la calotta di protezione, oppure per per svolgere le attività di manutenzione e controllo o quando si sostituisce la lama.

• Il cavo elettrico danneggiato dovrà essere sostituito esclusivamente dal fabbricante o tramite una sua agenzia di manutenzione.

• Dopo l’uso riporre l’apparecchio in modo che la lama sia protetta.

• Non utilizzare mole di abrasione.

• Indossare sempre una maschera antipolvere

• Utilizzare esclusivamente lame raccomandate (ad es. le lame previste per il legno devono avere l’approvazione EN 847-1)

• Indossare sempre protezioni uditive

• Utilizzare esclusivamente lame di diametro conforme all’etichetta di marcatura

• Fissare un dispositivo di aspirazione adeguato e testato alla sega quando si lavora con il legno o con materiali che generano polveri potenzialmente nocive per la salute.

• Durante il taglio della plastica, evitare di surriscaldare la lama, evitare di fondere la plastica!

• Prestare attenzione quando si maneggiano le lame siccome sono affilate e possono provocare lesioni. Si consiglia di indossare guanti protettivi quando si maneggiano le lame.

• Prestare attenzione durante la sostituzione delle lame siccome possono scaldarsi durante l’uso. Lasciare che la lama si raffreddi prima di sostituirla.

• Conservare sempre le lame in un luogo sicuro Istruzioni di sicurezza per le operazioni di taglio di diamanti Avvertimenti di sicurezza per la macchina di taglio a) La protezione fornita in dotazione con l’utensile deve essere fissata saldamente all’elettroutensile e posizionata per la massima sicurezza in modo tale che la minore porzione di mola possibile risulti esposta verso l’operatore. Posizionare se stessi ed eventuali astanti lontano dal piano della mola rotante. La protezione serve per proteggere l’operatore dai frammenti o dalle schegge della mola e dal contatto accidentale con essa. b) Utilizzare esclusivamente mole di taglio per diamanti con l’elettroutensile. Solo perché un accessorio può essere fissato all’elettroutensile, questo non garantisce un funzionamento sicuro. c) La velocità nominale dell’accessorio deve essere almeno pari alla velocità massima contrassegnata sull’elettroutensile. Gli accessori che funzionano a una velocità superiore a quella nominale possono rompersi e staccarsi. d) Le mole devono essere utilizzate esclusivamente per le applicazioni raccomandate. Per esempio: non eseguire la smerigliatura con il lato della mola di taglio. e) Utilizzare sempre flange di mole non danneggiate del diametro corretto per la mola selezionata. Le flange di mole corrette supportano la mola, riducendo la possibilità di rottura della stessa. f) Il diametro esterno e lo spessore dell’accessorio devono rientrare nei valori della capacità del proprio elettroutensile. Gli accessori di dimensioni erronee non possono essere adeguatamente protetti o controllati. g) Le dimensioni dell’albero delle mole e delle flange devono essere adatte al mandrino dell’elettroutensile. Le mole e flange con fori dell’albero non corrispondenti all’hardware di montaggio dell’elettroutensile sono soggette a perdita di equilibrio, vibrazioni eccessive e perdita del controllo. h) Non utilizzare mole danneggiate. Prima di ogni utilizzo, ispezionare le mole per la presenza di schegge e fenditure. Se l’elettroutensile o la mola vengono fatti cadere, verificare la presenza di eventuali danni o montare una mola non danneggiata. Dopo aver ispezionato e installato la mola, posizionare se stessi e gli eventuali astanti lontano dal piano della mola rotante e fa funzionare l’utensile alla massima velocità a vuoto per un minuto. Le mole danneggiate solitamente si staccano durante questo momento di prova.

i) Indossare apparecchiature di protezione

personale. A seconda dell’applicazione,65

utilizzare una protezione completa per il viso o per gli occhi. A seconda della necessità, indossare una maschera antipolvere, otoprotettori, guanti e grembiule in grado di fermare piccoli frammenti di pezzi. La protezione oculare deve essere in grado di bloccare i detriti volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore deve essere in grado di filtrare le particelle generate dalla lavorazione. L’esposizione prolungata ai rumori ad alta intensità può causare la perdita dell’udito. j) Tenere gli astanti a distanza di sicurezza dall’area di lavoro. Chiunque entri nell’area di lavoro deve indossare apparecchiature di protezione personali. I frammenti del pezzo da lavorare o di una mola spezzata possono volare via e causare lesioni al di là dell’area immediata di lavoro. k) Sostenere l’apparato con supporti aventi superfici isolanti quando si eseguono lavorazioni in cui l’accessorio di taglio potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’apparato stesso. In caso di contatto dell’accessorio di taglio con una linea sotto tensione anche le parti metalliche dell’elettroutensile vengono sottoposte a tensione provocando una scossa elettrica. l) Posizionare il cavo a distanza dall’accessorio rotante. Se si perde il controllo, il cavo potrebbe essere reciso o rimanere impigliato e la mano o il braccio dell’operatore potrebbe essere trascinata nella mola rotante. m) Non posare mai l’utensile finché l’accessorio non si è fermato completamente. La mola rotante potrebbe incastrarsi nella superficie e far perdere il controllo dell’utensile. n) Non far funzionare l’elettroutensile durante il trasporto. Il contatto accidentale con l’accessorio di taglio potrebbe farlo rimanere impigliato negli indumenti, tirando l’accessorio verso il corpo dell’operatore. o) Pulire regolarmente i fori di ventilazione dell’elettroutensile. La ventola del motore attirerà la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di sfridi metallici potrebbe causare pericoli elettrici. p) Non utilizzare l’elettroutensile vicino a materiali infiammabili. Le scintille potrebbero accendere questi materiali. q) Non utilizzare accessori che richiedono refrigeranti liquidi. L’uso di acqua o altri refrigeranti liquidi può provocare elettrocuzione o scosse. Rimbalzo e relativi avvertimenti a) Mantenere una presa ferma sull’elettroutensile e posizionare il corpo e le braccia per resistere le forze del rimbalzo. Utilizzare sempre l’impugnatura ausiliaria, se in dotazione, per il massimo del controllo sul rimbalzo o la reazione della coppia durante l’avvio. L’operatore può controllare le reazioni della coppia o le forze del rimbalzo, se vengono prese delle misure adatte. b) Non avvicinare mai la mano all’accessorio rotante. L’accessorio potrebbe rimbalzare sulla mano. c) Non posizionare il corpo in linea con la mola rotante. Il rimbalzo scaraventerà l’utensile nella direzione opposta al movimento della mola nel punto di inceppamento. d) Prestare particolare attenzione durante la lavorazione di angoli, estremità appuntite, ecc. Evitare di far rimbalzare o impigliare l’accessorio. Gli angoli, le estremità appuntite o il rimbalzo hanno la tendenza di far impigliare l’accessorio rotante e causare la perdita del controllo o il rimbalzo. e) Non montare una sega a catena, una lama per l’intaglio del legno, una mola diamantata segmentata con una distanza periferica superiore a 10 mm o una lama dentata. Tali lame creano rimbalzi frequenti e la perdita del controllo. f) Non “inceppare” la mola e non applicare una pressione eccessiva. Non tentare di eseguire una profondità di taglio eccessiva. La sovratensione della mola aumenta il carico e l’eventualità che essa si attorcigli o si incastri nel taglio e l’eventualità di fenomeni di rimbalzo e di rottura della mola. g) Quando la mola si inceppa o quando si interrompe il taglio per qualsiasi ragione, spegnere l’elettroutensile e tenere fermo l’utensile finché la mola non si arresta completamente. Non tentare di rimuovere la mola dal taglio mentre è in movimento, altrimenti potrebbe verificarsi il rimbalzo. Indagare e prendere misure correttive per eliminare la causa di inceppamento della mola.66

h) Non riavviare l’operazione di taglio nel pezzo da lavorare. Lasciare che la mola raggiunga la massima velocità e rientrare attentamente nel taglio. La mola potrebbe incepparsi, avanzare o rimbalzare se l’elettroutensile viene riavviato nel pezzo da lavorare.

i) Supportare i pannelli o i pezzi da lavorare

grandi per minimizzare il rischio che la lama rimanga impigliata e provochi il rimbalzo. I pannelli di grandi dimensioni tendono a piegarsi sotto il proprio peso. È necessario inserire dei supporti sotto il pezzo da lavorare vicino alla linea di taglio e vicino al bordo del pezzo su ambo i lati della mola. j) Fare attenzione specialmente quando si esegue un “taglio a tasca” in muri esistenti o altre zone cieche. La mola sporgente potrebbe recidere i tubi del gas o dell’acqua, i fili elettrici o gli oggetti che possono causare il rimbalzo. Agire con cautela! Norme elettriche di sicurezza Quando utilizar máquinas eléctricas deve sempre respeitar as normas de segurança em vigor no local, devido ao perigo de incêndio, de choques eléctricos ou ferimentos pessoais. para além das instruções abaixo, leia também as instruções de segurança apresentadas no folheto de segurança em anexo. guarde as instruções num lugar seguro! Accertarsi sempre che l’alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici. macchina classe II - doppio isolamento - non è necessaria la messa a terra. Se è necessario sostituire la linea di allacciamento, allora ciò deve essere eseguito dal produttore o da un suo rappresentante al fine di evitare pericoli per la sicurezza. Uso di prolunghe utilizzare soltanto prolunghe approvate ed idonee alla potenza della macchina. i nuclei devono avere una sezione minima di 1,5 mm2. se la prolunga arrotolata su di una bobina, occorre srotolarla completamente.

Montaggio del manico Fig. 2

• Fissare l’impugnatura (2) alla parte metallica della macchina, come illustrato nella Fig. 2.

• Serrare saldamente il dado a calotta (11) con una chiave inglese. Montaggio della guida parallela Fig. 3

• Montare la guida parallela (12) sul lato destro all’esterno della macchina, come illustrato nella Fig. 3.

• Bloccare la guida in posizione abbassata ruotando la manopola di regolazione (13) in senso orario.

Estrarre la spina dalla presa di corrente durante l’esecuzione di qualsiasi operazione di montaggio! Regolazione della profondità di taglio Fig. 1, 5 La profondità di taglio può essere regolata con il limitatore della profondità di taglio.

• Allentare il limitatore della profondità di taglio (3) utilizzando la chiave a brugola (17) e spostarlo alla profondità di taglio richiesta. La profondità di taglio “A” è illustrata nella Figura 5B.

• Serrare il limitatore di profondità (3) utilizzando la chiave a brugola (17). Note:

• Nel tagliare il legno la profondità di taglio dovrebbe essere maggiore dello spessore del materiale al fine di ottenere i risultati migliori.

• Nel tagliare la plastica la profondità di taglio dovrebbe essere altresì maggiore dello67

spessore del materiale. Se il materiale inizia a sciogliersi, la regolazione di un’altezza di taglio aumentata risolve in genere il problema.

• Nel tagliare i metalli la profondità di taglio dovrebbe essere maggiore dello spessore del materiale di almeno 1,0 mm al fine di ottenere i risultati migliori.

• Nel tagliare il legno o la plastica la profondità di taglio può essere regolata esattamente allo spessore del materiale per evitare di danneggiare le superfici sottostanti. Tuttavia ciò potrebbe comportare un taglio un po’ impreciso del pezzo da lavorare. Sostituzione della lama della sega senza smontare la protezione Fig. 4 Un posizionamento errato della lama della sega potrebbe causare danni permanenti all’ utensile. Indossare guanti di protezione per evitare ferite alle mani!

1. Premere il pulsante di blocco del mandrino (14)

per evitare che la lama della sega giri. (Fig. 4A)

2. Mantenere premuto il pulsante di blocco del

mandrino (14) e allentare il dado di serraggio (16) con la chiave a brugola (17). (Fig. 4B)

3. Rimuovere la flangia di fissaggio (15).

4. Allentare il limitatore di profondità (3)

utilizzando la chiave a brugola (17) e premere il carter di protezione per rimuovere la lama. (Fig. 4C)

5. Mantenere premuto il carter di protezione

e posizionare la nuova lama sull’albero della lama. Assicurarsi che il foro si trovi nel punto corretto e che i denti siano rivolti nella direzione della freccia curva. (Fig. 4C)

6. Posizionare la flangia di fissaggio (15)

assicurandosi che i lati più lunghi della flangia corrispondano ai lati lunghi dell’albero della lama.

7. Mantenere premuto il pulsante di blocco del

mandrino (14) e serrare il dado di serraggio (16) con la chiave a brugola (17). (Fig. 4D)

8. Assicurarsi che la lama ruoti in modo

uniforme facendole compiere almeno un giro. Verificare se il carter di protezione funziona correttamente.

9. A questo punto la sega può essere usata.

Impugnatura ed accensione Fig. 1 La corretta impugnatura dell’apparecchio facilita il lavoro e lo rende più sicuro. L’impugnatura della sega circolare di precisione è adatta solamente alla mano destra.

• Stringere l’impugnatura, in modo che l’apparecchio sia stabile nella mano. Il pollice si deve trovare all’altezza della parte posteriore del tasto di accensione.

• Assicurarsi che le prese di ventilazione anteriori non siano ostruite e che sulla parte posteriore almeno un foro di ventilazione sia libero.

• Spostare il contattatore di accensione/ spegnimento (4) in avanti.

• Mollare la presa sul contattatore di accensione/spegnimento al fine di spegnere la sega Regolazione della velocità Fig. 1 La velocità richiesta può essere regolata con l’apposita manopola di regolazione (7). La velocità di rotazione può essere regolata anche mentre la sega è in funzione.

• Per aumentare la velocità ruotare la manopola di regolazione della velocità (7) in senso orario.

• Per ridurre la velocità ruotare la manopola di regolazione della velocità (7) in senso antiorario

Le velocità richieste dipendono dal materiale e possono essere stabilite con una prova pratica. Fissaggio Solitamente non è necessario fissare il materiale da tagliare purché sia completamente supportato su una superficie di lavoro e tenuto con una mano. I mezzi di fissaggio devono essere impiegati laddove;

• L’operatore è inesperto nell’uso delle seghe elettriche o è debole di mano

• Si devono tagliare pezzi piccoli o materiali resistenti. Taglio

• Per un taglio pulito la macchina deve essere utilizzata con un righello.

• Controllare che le caratteristiche tecniche del materiale siano adatte al taglio.68

• Montare una lama adatta. Controllare che la lama sia affilata e non danneggiata.

• Seleziona la profondità del taglio.

• Disporre il materiale di taglio su una superficie piana come un banco di lavoro, un tavolo o sul pavimento. Sistemare sotto il materiale un pezzo di cartone (o simile) al fine di proteggere il piastra o la lama, in caso si lavori, per esempio, su di un pavimento in cemento.

• Inserire la spina nella presa elettrica.

• Impugnare l’apparecchio e disporre la piastra metallica di base sulla superficie da tagliare. Controllare che la parte posteriore della piastra sporga sopra il piastra di lavoro. Non premere ancora sull’oggetto da segare.

• Accendere l’apparecchio ed attendere alcuni secondi per consentire alla lama di raggiungere la piena velocità. Premere lentamente e con cautela la lama, ma con fermezza, sul materiale. Spingere la lama in avanti seguendo la traccia. Non tirare mai la lama indietro.

• Si dovrà applicare una forza minima per condurre il taglio lungo la traccia. L’uso di eccessiva forza porta ad affaticamento del metallo ed alla usura della lama e dell’apparecchio.

Controllare che la piastra metallica aderisca orizzontalmente sull’oggetto da tagliare. Questo è importante soprattutto all’inizio ed alla fine del taglio, oppure quando si tagliano delle strette strisce e la piastra non poggia completamente.

• Dopo il taglio sollevare l’apparecchio e spegnerlo. Lasciare acceso l’apparecchio in caso di formazione di polvere, fino a quando questa non venga eliminata. N.B.: Tagliare sempre verso avanti, non tirare mai la lama indietro. Se si è principianti, esercitarsi con il legno fino a quando si acquisti una buona dimestichezza. Taglio

• Per un taglio pulito la macchina deve essere utilizzata con un righello.

• Selezionare la profondità, inserire la spina nella presa elettrica e sistemare quindi la piastra metallica della sega sull’oggetto. Controllare che la definizione della lunghezza sulla calotta di protezione corrisponda al punto di inizio del taglio.

• Accendere l’apparecchio ed attendere alcuni secondi per consentire alla lama di raggiungere la piena velocità. Premere lentamente e con cautela la lama, ma con fermezza, sul materiale. Spingere la lama in avanti seguendo la traccia. Non tirare mai la lama indietro.

• Dopo il taglio sollevare l’apparecchio e spegnerlo. Lasciare acceso l’apparecchio in caso di formazione di polvere, fino a quando questa non venga eliminata. Consiglio per il taglio:

• Se la parte tagliata sarà successivamente coperta, come ad esempio da una griglia di ventilazione, i tagli agli angoli potranno sovrapporsi liberando così la parte.

• Se il pezzo tagliato dovrà restare visibile, è meglio non sovrapporre i tagli. Lavorando con una lama circolare, la parte tagliata non sarà libera direttamente. Gli angoli dovranno essere tagliati manualmente con un taglierino. Se il materiale è sottile e la parte inferiore non è rilevante, la parte tagliata potrà essere distaccata applicando pressione.

• Se è possibile tagliare anche sul lato inferiore, si può indicare la parte da tagliare con un margine di soprataglio. La parte sarà tagliata sul lato inferiore, in modo da ottenere sul lato superiore degli angoli ben rifiniti. Nelle specifiche può trovare la scala con i margini. Per alcuni materiali duri il taglio non è possibile. Taglio di materiali resistenti o grezzi Attenzione: Non tagliare materiali che possono liberare sostanze tossiche come Teflon (PFTE) o amianto. Lamine metalliche

• Selezionare una profondità che sia almeno 1 mm maggiore dello spessore del materiale, in modo che la lama non slitti. Disporre un pezzo di cartone sotto la lamina.

• Eliminare irregolarità ed ossidazioni, che possono ostacolare l’avanzamento della lama.

• L’applicazione di cera d’api o per mobili sulla piastra della sega facilitano il taglio del metallo.

• Non tagliare acciaio o acciaio galvanizzato.

• Interrompere il taglio del metallo ogni 2 minuti.69

• Montare una lama adatta. In questo caso è necessario usare nn aspirapolvere, poiché la polvere prodotta può impedire il funzionamento della calotta di protezione.

• Applicare nastro in PVC o protettivo sulla piastra e sull’oggetto da tagliare. Questo facilita l’operazione di taglio e previene la formazione di graffi sulla superficie della piastrella. Esercitarsi con il legno prima di operare con materiale resistente, come metallo o alcuni tipi di plastica. Occorre applicare maggiore pressione per bloccare l’oggetto, e per questa ragione, in alcuni casi, si dovranno utilizzare i morsetti. Scarico polveri Fig. 1 La sega circolare di precisione è un apparecchio potente. Durante il taglio verrà prodotta molta polvere. Poiché la lama di questo apparecchio è completamente chiusa, si rende necessario lo scarico delle polveri.

• È possibile collegare un aspirapolvere al tubo di aspirazione polveri (8) utilizzando l’apposito adattatore incluso con la macchina.

• Fare attenzione che l’aspirapolvere sia adatto all’uso combinato con apparecchiature elettriche. In generale gli aspirapolvere domestici sono adatti a questo utilizzo.

• Si consiglia lo scarico polveri soprattutto quando si debba utilizzare a lungo la sega, così saranno necessarie meno interruzioni per la pulizia dell’ambiente circostante.

• Lo scarico polveri è necessario nel taglio di materiali pericolosi come legni duri, MDF o ceramica.

• Si consiglia lo scarico polveri quando si desidera mantenere l’ambiente di lavoro pulito.

• Lo scarico polveri è necessario nel taglio di materiali umidi.

MANUTENZIONE Staccare immediatamente la spina dalla presa di corrente in caso di danni al cavo elettrico e durante la manutenzione. Manutenzione Gli apparecchi progettati per un uso durevole, privo di problemi e richiedono manutenzione ridotta. La regolare pulizia dell’apparecchio ed una corretta manutenzione, consentiranno una lunga durata dell’apparecchio. Pulizia Per la sicurezza, l’apparecchio dovrà essere regolarmente pulito. Un eccessivo accumulo di polvere può ostacolare il corretto funzionamento dell’apparecchio.

• Staccare la spina dalla presa elettrica.

• Togliere la calotta di protezione e pulirla accuratamente con una spazzola morbida, per esempio un pennellino.

• Pulire regolarmente il corpo dell’apparecchio con un panno morbido, preferibilmente dopo ogni utilizzo. Controllare che le prese di ventilazione siano libere dalla polvere ed dalle impurità. In caso di sporco persistente utilizzare un panno leggermente umido. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Queste sostanze danneggiano i componenti in plastica. Lubrificazione Se il tasto di regolazione ruota a fatica, svitarlo fino a quando non sia visibile la chiusura in gomma. Pulire la zona circostante con un spazzola morbida e lubrificare con alcune gocce di olio sintetico. Guasti In caso di guasto, per esempio di usura di parti, prendere contatto con l’indirizzo di manutenzione presente sul documento di garanzia. Sulla parte posteriore di questo manuale, vi è una figura con le parti che possono essere ordinate. AMBIENTE Per prevenire danni durante le fasi di trasporto, l’apparecchio è contenuto in una solida confezione. La confezione è costituita, per quanto possibile, da materiale riciclabile. Si consiglia quindi di riciclare la confezione.70
