GEBRUIKSAANWIJZING CSM1043 Ferm

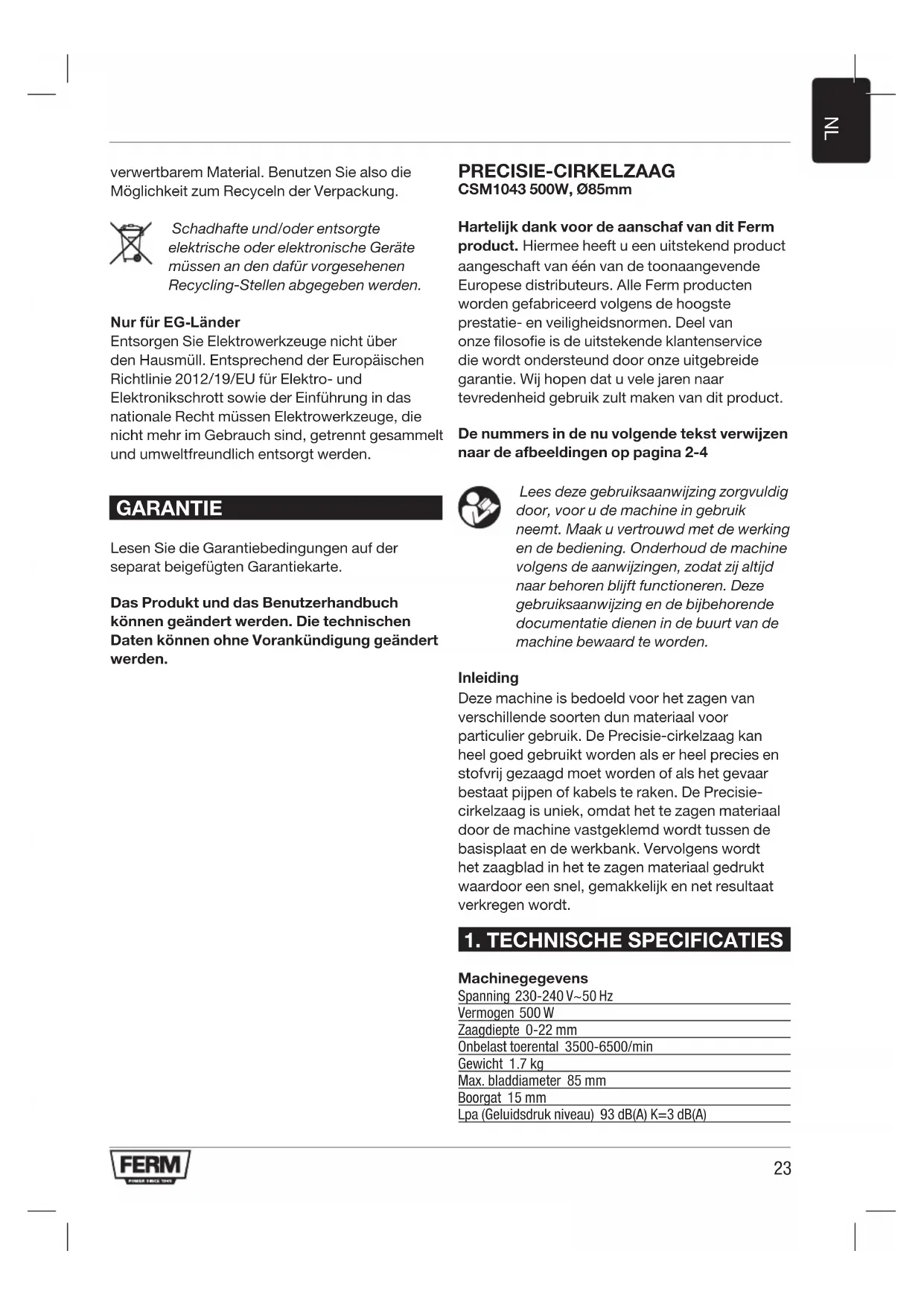

verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyceln der Verpackung. Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. GARANTIE Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. PRECISIE-CIRKELZAAG CSM1043 500W, Ø85mm Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2-4 Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Inleiding Deze machine is bedoeld voor het zagen van verschillende soorten dun materiaal voor particulier gebruik. De Precisie-cirkelzaag kan heel goed gebruikt worden als er heel precies en stofvrij gezaagd moet worden of als het gevaar bestaat pijpen of kabels te raken. De Precisie- cirkelzaag is uniek, omdat het te zagen materiaal door de machine vastgeklemd wordt tussen de basisplaat en de werkbank. Vervolgens wordt het zaagblad in het te zagen materiaal gedrukt waardoor een snel, gemakkelijk en net resultaat verkregen wordt.

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren Zaagkenmerken Er worden drie verschillende type zaagbladen meegeleverd met de zaag: 1 Algemeen long-life 24T zaagblad voor hout en plastic met een maximale dikte van 22mm 1 Fijn 44T HSS zaagblad voor PVC, aluminium en/of koper (alleen geschikt voor zachtere materialen) 1 Diamant G50 zaagblad (droogzaag) voor keramiek, vloer- en muurtegels. Alleen geschikt voor zachtere steensoorten en keramiek (niet geschikt voor tegelstenen, marmer etc.). Productinformatie Fig. 1 - 5

4. Aan/Uit-schakelaar

8. Aansluiting stofafzuiging

Uitleg van de symbolen Gevaar voor lichamelijk letsel of mate- riële schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schok. Houd omstanders op afstand. Draag oogbescherming Draag gehoorbescherming Draag een stofmasker Gevaar a) Houd de handen uit de buurt van het zaaggebied en het blad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als u de zaag met beide handen vasthoudt kunnen zij niet door het blad worden geraakt. b) Grijp niet onder het werkstuk. De bescherm- kap kan u onder het werkstuk niet tegen het zaagblad beschermen. c) Stel de zaagdiepte in aan de hand van de dikte van het werkstuk. Er dient minder dan een volledige tand van het blad onder het werkstuk zichtbaar zijn. d) Houd het stuk dat gezaagd wordt nooit in uw handen of op uw been. Zet het werkstuk stevig vast op een stabiele ondergrond. Het is van25

belang om het werkstuk goed te ondersteunen om het lichaam zoveel mogelijk te bedekken, te voorkomen dat het blad vast slaat en verlies van controle te vermijden. e) Houd elektrisch gereedschap bij de geïsoleerde handgrepen vast bij werkzaamheden waarbij het zaagblad in contact kan komen met verborgen bedrading of de eigen kabel. Contact met een draad waar stroom op staat, zal ook blootliggende metalen delen van het gereedschap onder stroom zetten en de gebruiker een schok geven. f) Gebruik bij het zagen altijd een parallelle of een rechte geleider. Dit verbetert de nauwkeurigheid en verkleint de kans dat het zaagblad vast komt te zitten. g) Gebruik altijd bladen met de juiste maat en vorm van het asgat (diamant of rond). Bladen die niet passen bij de montering van de zaag zullen excentrisch draaien waardoor u de controle kunt verliezen. h) Gebruik nooit beschadigde of onjuiste borgringen of bouten. De borgringen en de inbusbout zijn speciaal voor uw zaag ontworpen voor optimale prestaties en veilig gebruik. Oorzaken en voorkomen van terugslag

• Terugslag is een plotselinge reactie op een vast geslagen of foutief uitgelijnd zaagblad die de zaag ongecontroleerd vanuit het werkstuk naar de gebruiker omhoog doet slaan;

• Indien het blad strak vast komt te zitten in een sluitende snede, zal het blad stoppen en de reactie van de motor zal het gereedschap snel in de richting van de gebruiker sturen;

• Indien het blad in de snede verdraait of uit de lijn loopt, kan de tand aan de achterzijde van het blad in de bovenzijde van het hout slaan waardoor het blad uit de snede “klimt” en in de richting van de gebruiker springt. Terugslag is een gevolg van misbruik en/ of onjuiste procedures of omstandigheden en kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen zoals hieronder aangegeven. a) Houdt de zaag met beide handen stevig vast en houdt uw armen in een positie om de terugslag te weerstaan. Plaats uw lichaam aan één van de zijden van het blad, niet in één lijn met het blad. Terugslag kan de zaag achteruit doen springen maar de krachten van de terugslag kunnen door de gebruiker worden gecontroleerd als de juiste maatregelen worden genomen. b) Als het blad vast komt te zitten, of als het zagen om enige reden moet worden onderbroken, laat u de schakelaar los en houdt u de zaag in het materiaal stil tot het blad volledig tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te trekken of de zaag terug te trekken terwijl het blad in beweging is, anders riskeert u een terugslag. Bekijk de situatie en neem corrigerende maatregelen om de oorzaak van het vast slaan te elimineren. c) Als u de zaag in de snede in het werkstuk opnieuw start, houdt het zaagblad dan gecentreerd in de snede en controleer dat de tanden niet in het materiaal vastzitten. Als het zaagblad vastzit, kan het “omhoogkruipen” of uit het werkstuk terugslaan als de zaag opnieuw wordt gestart. d) Ondersteun grote panelen om de kans op vastslaan en terugslag te verkleinen. Grote panelen hebben de neiging om onder hun eigen gewicht door te buigen. De ondersteuning moet aan beide zijden onder het paneel worden geplaatst, dicht bij de zaaglijn en de rand van het paneel. e) Gebruik geen botte of beschadigde bladen. Onscherpe of onjuist gezette bladen geven een nauwe snede waardoor de wrijving toeneemt en de kans op vastslaan en terugslag wordt vergroot. f) De knoppen voor bladdiepte en –hoek moeten vóór het zagen goed worden vastgezet. Het verlopen van de instellingen van het blad tijdens het zagen, kan het blad doen vastslaan en terugslag veroorzaken. g) Wees extra voorzichtig bij het maken van een vrije zaagsnede in bestaande muren of andere blinde gebieden. Het doorstekende blad kan objecten raken die een terugslag kunnen veroorzaken. Veiligheidsinstructies voor de beschermkap a) Controleer voor gebruik of de beschermkap correct sluit. Gebruik de zaag niet als de beschermkap niet vrij beweegt of het zaagblad niet onmiddellijk afdekt. Klem of bind de beschermkap nooit erin vast als het zaagblad bloot ligt. Als de zaag per ongeluk valt, kan26

de beschermkap verbuigen. Controleer of de beschermkap vrij kan bewegen en geen andere onderdelen raakt, in alle hoeken en zaagdiepten. b) Controleer de werking en de staat van de terughaalveer in de beschermkap. Als de beschermkap en/of de veer niet correct functioneren, moeten zij vóór gebruik worden gerepareerd. De beschermkap kan traag werken als gevolg van beschadigde delen, rubber afzettingen of vuil. c) Zorg er voor dat de zaaggeleider niet verschuift bij de “aanzet” van de zaag of als de verstekhoek niet op 90° is ingesteld. Zijwaartse verschuiving van het zaagblad zal de zaag doen vastslaan en waarschijnlijk een terugslag veroorzaken. d) Zorg ervoor dat de beschermkap het blad bedekt voordat de zaag op de vloer of de werkbank wordt neergelegd. Een onbeschermd draaiend blad zal de zaag achteruit doen “lopen” en alles in het pad zagen. Denk eraan dat het stoppen van het blad enige tijd duurt nadat de schakelaar is losgelaten. Specifieke veiligheidsvoorschriften

• Gebruik geen vervormde of gebarsten zaagbladen.

• Controleer de zaagbladen regelmatig op beschadiging en vervang ze indien nodig.

• Gebruik alleen zaagbladen aanbevolen door Ferm.

• Gebruik nooit een onvolledige machine of een machine die is uitgerust met accessoires die niet zijn geleverd of aanbevolen.

• Oefen nooit zijdelingse druk op het zaagblad uit om het tot stilstand te brengen.

• Controleer met de stekker uit het stopcontact of de beschermkap vrij kan bewegen en niet klemt.

• Blokkeer of klem de beschermkap niet vast.

• Gebruik de machine niet zonder beschermkap.

• Controleer vóór gebruik altijd eerst of de beschermkap is aangebracht.

• Trek de stekker altijd uit het stopcontact alvorens de beschermkap te verwijderen, het zaagblad te vervangen of andere controle- of onderhoudshandelingen te verrichten.

• Laat een beschadigd elektriciteitssnoer uitsluitend vervangen door de fabrikant of zijn serviceagenten.

• Na gebruik dient het gereedschap zodanig te worden opgeslagen dat het zaagblad goed is beschermd.

• Gebruik geen slijpschijven.

• Draag altijd een stofmasker

• Gebruik alleen geschikte zaagbladen (bijv. zaagbladen bestemd voor hout moeten zijn goedgekeurd volgens NEN-EN 847-1)

• Draag altijd gehoorbescherming

• Gebruik alleen een zaagblad met een diameter die overeenkomt met het label

• Bevestig een geschikte en geteste stofzuiger aan de zaag wanneer u werkt met hout of materialen die stof veroorzaken, welke gevaarlijk kunnen zijn voor uw gezondheid.

• Voorkom oververhitting van de zaag tijdens het zagen van kunststof, voorkom dat het kunststof smelt!

• Wees voorzichtig tijdens het werken met zaagbladen, want deze zijn scherp en kunnen letsel veroorzaken. Het is aan te raden om beschermende handschoenen te dragen tijdens het werken met zaagbladen.

• Pas op tijdens het vervangen van zaagbladen, want deze worden warm tijdens het gebruik. Geef het zaagblad de tijd om af te koelen voordat u het vervangt.

• Bewaar de zaagbladen altijd op een veilige plaats Veiligheidsinstructies voor werkzaamheden met diamantschijven Zaagmachine veiligheidswaarschuwingen a) De meegeleverde beschermkap moet goed worden vastgemaakt aan het elektrisch gereedschap en voor maximale veiligheid worden gepositioneerd, zodat de gebruiker zo min mogelijk is blootgesteld aan de schijf. Positioneer uzelf en omstanders weg van het schaafsel van de draaiende schijf. De beschermkap beschermt de gebruiker tegen afgebroken stukjes schijf en voorkomt contact met het zaagblad. b) Gebruik alleen diamantschijven met uw elektrisch gereedschap. Alleen omdat een accessoire kan worden vastgemaakt aan uw elektrisch gereedschap garandeert geen veilige werking. c) Het nominale toerental van het accessoire moet ten minste gelijk zijn aan het maximale27

toerental aangegeven op het elektrische gereedschap. Accessoires die harder draaien dan hun nominale snelheid kunnen breken en wegvliegen. d) Schijven moeten alleen worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: niet schuren met de zijkant van een zaagschijf. e) Gebruik altijd onbeschadigde flenzen met de juiste diameter voor uw schijf. De juiste flenzen ondersteunen de schijf, dit verminderd de kans dat de schijf breekt. f) De buitendiameter en de dikte van uw accessoire moet binnen de capaciteit van uw elektrisch gereedschap vallen. Accessoires met een verkeerde grootte kunnen niet voldoende worden beschermd of beheerst. g) De asdiameter van de schijven en flenzen moet goed passen op de spil van het elektrisch gereedschap. Schijven en flenzen met asgaten die niet overeenkomen met het elektrisch gereedschap draaien uit balans, vibreren overmatig en kunnen er voor zorgen dat u de controle verliest. h) Gebruik geen beschadigde schijven. Inspecteer voor elk gebruik de schijven op inkepingen en scheuren. Controleer wanneer het elektrisch gereedschap of de schijf is gevallen op schade of plaats een onbeschadigde schijf. Positioneer uzelf en omstanders na het controleren en plaatsen van de schijf weg van de schijf en laat het elektrisch gereedschap een minuut lang op de hoogste onbelaste snelheid draaien. Beschadigde schijven breken normaal gesproken tijdens deze testtijd.

i) Draag persoonlijke beschermingsmiddelen.

Afhankelijk van de toepassing, gebruik een gelaatsscherm of veiligheidsbril. Wanneer nodig, draag een stofmasker, gehoorbeschermers, handschoenen en een schort dat kleine stukken werkstuk kan weerstaan. De oogbescherming moet in staat zijn vliegende stukken brokstukken te weerstaan die worden gemaakt door verschillende werkzaamheden. Het stofmasker of rookmasker moet in staat zijn kleine deeltjes te filteren die vrijkomen tijdens uw werkzaamheden. Langdurige blootstelling aan krachtig lawaai kan gehoorverlies veroorzaken. j) Houdt omstanders op een veilige afstand van het werkgebied. Iedereen die het werkgebied betreed moet persoonlijke beschermingsmiddelen dragen. Kleine stukken werkstuk of een afgebroken schijf kunnen wegvliegen en letsel veroorzaken buiten het werkgebied. k) Houdt het elektrisch gereedschap tijdens werkzaamheden waarbij u verborgen bedrading of het snoer kunt raken alleen vast aan de geïsoleerde oppervlakken. Accessoires die bedrading onder spanning raken kunnen de metalen onderdelen van het elektrisch gereedschap onder spanning zetten en de gebruiker een elektrische schok geven. l) Positioneer het snoer weg van het draaiende accessoire. Als u de controle verliest kan het snoer worden doorgesneden of afbreken en uw hand of arm kan in de schijf worden getrokken. m) Leg het elektrisch gereedschap nooit neer totdat de accessoire volledig tot stilstand is gekomen. Een draaiende schijf kan in de grond snijden en het elektrisch gereedschap uit uw controle trekken. n) Schakel het elektrisch gereedschap niet in wanneer u het draagt. Onbedoeld contact met het draaiende accessoire kan uw kleding scheuren en het accessoire in uw lichaam trekken. o) Reinig regelmatig de luchtgaten van het elektrisch gereedschap. De ventilator van de motor trekt stof aan in de behuizing en overmatig opgehoopt metaalpoeder kan een elektrisch gevaar vormen. p) Gebruik het elektrisch gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontbranden. q) Gebruik geen accessoires die koelvloeistof nodig hebben. Het gebruik van water of andere koelvloeistof kan een elektrische schok tot gevolg hebben. Terugslag en bijbehorende waarschuwingen a) Houdt het elektrisch gereedschap stevig vast en positioneer uw lichaam en arm zodat u terugslag kunt weerstaan. Gebruik altijd het hulphandvat, wanneer bijgeleverd, voor maximale weerstand tegen terugslag of reactie tijdens het opstarten. De gebruiker kan, als de nodige voorzorgsmaatregelen zijn genomen, terugslag of reacties tijdens het opstarten controleren. b) Plaats nooit uw hand in de buurt van het draaiende accessoire. Accessoires kunnen terugslaan over uw hand.28

c) Positioneer uw lichaam niet op één lijn met de draaiende schijf. Terugslag slingert op het moment van vastslaan het elektrisch gereedschap in de tegenovergestelde richting van de draairichting van de schijf. d) Wees extra voorzichtig tijdens het werken met hoeken, scherpe randen etc. Vermijdt vastlopen en stuiteren van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging het draaiende accessoire vast te laten lopen en kunnen controleverlies of terugslag veroorzaken. e) Bevestig geen kettingzaag, houtfrees, diamantschijf met een gat groter dan 10 mm of getand zaagblad. Zulke schijven veroorzaken regelmatig terugslag en controleverlies. f) Duw de schijf niet en pas geen overmatige druk toe. Probeer niet om een overmatig diepe snede te maken. Overbelasting van de schijf vergroot de gevoeligheid en kans op verdraaien en vastlopen van de schijf in de snede en het vergroot de mogelijkheid op terugslag of het breken van de schijf. g) Wanneer de schijf vastloopt of wanneer het zagen voor welke reden dan ook wordt onderbroken, schakel het elektrisch gereedschap uit en houdt het vast totdat de schijf tot volledige stilstand is gekomen. Probeer nooit de schijf uit de snede te verwijderen wanneer deze nog draait, anders kan er terugslag optreden. Controleer waarom de schijf vastloopt en maak aanpassingen om dit te verhelpen. h) Herstart de zaagwerkzaamheden niet in het werkstuk. Laat het zaagblad de volledige snelheid behalen en ga dan voorzichtig opnieuw de snede in. De schijf kan vastlopen, weglopen of terugslaan als het elektrisch gereedschap wordt gestart in het werkstuk.

i) Ondersteun panelen of grote werkstukken om

de kans op vastlopen en terugslag te verkleinen. Grote werkstukken hebben de neiging te buigen onder hun eigen gewicht. Steunen moeten onder het werkstuk worden geplaatst bij de zaagsnede en de zijkant van het werkstuk aan beide kanten van de schijf. j) Wees extra voorzichtig wanneer u een “binnengat” maakt in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of andere objecten raken die terugslag kunnen veroorzaken. Wat u ook doet - Wees voorzichtig! Het apparaat onmiddellijk uitzetten bij:

• Rook of stank van verschroeide isolatie. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheids- voorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk. Wanneer het netsnoer vervangen moet worden, dan moet dat door de fabrikant of door haar vertegenwoordiger gedaan worden, om veiligheidsgevaren te vermijden. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verleng- snoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

De handgreep monteren Afb. 2

• Bevestig de handgreep (2) aan het metalen onderdeel van de machine zoals weergegeven in Afb. 2

• Draai de dopmoer (11) goed vast met gebruik van een moersleutel.29

Bevestiging van de parallelle geleider Afb. 3

• Bevestig de parallelle geleider (12) aan de rechterzijde van de machine, zoals weergegeven in Afb. 3

• Zet de geleider vast door de regelknop (13) in de richting van de klok te draaien.

Trek vóór alle montagewerkzaamheden de stekker uit het stopcontact! Instellen van de zaagdiepte Afb. 1, 5 De diepte van de zaagsnede kan met de zaagdieptebegrenzer ingesteld worden.

• Maak de zaagdieptebegrenzer (3) los met gebruik van de inbussleutel (17) en zet de zaagdieptebegrenzer op de gewenste zaagdiepte. De zaagdiepte ‘A’ wordt weergegeven in Afb. 5B.

• Zet de zaagdieptebegrenzer (3) vast met behulp van de inbussleutel (17). Aanwijzingen:

• Bij het zagen van hout dient, voor een optimaal resultaat, de zaagdiepte iets groter dan de dikte van het materiaal gekozen te worden.

• Bij het zagen van kunststofmateriaal dient de zaagdiepte eveneens groter dan de dikte van het materiaal gekozen te worden. Als het materiaal begint te smelten, dan verhelpt het instellen van een grotere zaagdiepte het probleem doorgaans.

• Bij het zagen van metaal dient de zaagdiepte minimaal 1,0 mm groter te zijn dan de dikte van het materiaal, opdat het best mogelijke resultaat bereikt wordt.

• Bij het zagen van hout of kunststof kan de zaagdiepte ook exact op de dikte van het materiaal ingesteld worden, om te voorkomen dat het daaronder aanwezige oppervlak beschadigd raakt. Dit leidt echter wel tot een iets onzuivere zaagsnede aan de onderkant van het werkstuk. Verwisselen van het zaagblad zonder de beschermkap te demonteren (Afb. 4) Bij een verkeerd geplaatst zaagblad kan het gereedschap blijvend beschadigd raken. Draag beschermhandschoenen, om lichamelijk letsel te voorkomen!

1. Druk op de asvergrendelingsknop (14) om te

voorkomen dat de zaag draait. (Afb. 4A)

2. Houd de asvergrendelingsknop (14) ingedrukt

en draai de dopmoer (16) los met behulp van de inbussleutel (17). (Afb. 4B)

3. Verwijder de montageflens (15)

Maak de zaagdieptebegrenzer (3) los met gebruik van de inbussleutel (17) en druk op de bescher- ming om het blad te verwijderen. (Afb. 4C)

5. Houd de bescherming ingedrukt en plaats het

nieuwe blad op de messenas. Controleer of het gat juist is gelokaliseerd en de tanden in de richting van de gegolfde pijl gaan. (Afb. 4C)

6. Plaats de montageflens (15) en zorg ervoor

dat de lange zijden van de montageflens gelijk lopen met de langze zijden van de messenas.

7. Druk op de asvergredelingsknop (14) en draai

de klemmoer (16) vast met behulp van de inbussleutel (17). (Afb. 4D)

8. Controleer of de zaagbladen soepel draaien

door de zaagbladen tenminste één beurt te laten draaien. Controleer of de bescherming goed werkt.

9. De machine kan nu weer gebruikt worden.

Vasthouden en aanzetten Fig. 1 Het correct vasthouden van de machine zal het werk verlichten en netter en veiliger maken. De Precisie-cirkelzaag is alleen geschikt voor rechtshandig gebruik.

• Schuif de aan-/uitschakelaar (4) naar voren.

• Laat de aan-/uitschakelaar los, om de zaag uit te schakelen. Snelheidsaanpassing Fig. 1 De gewenste snelheid kan worden afgesteld met de snelheid-afstelknop (7). De snelheid kan ook tijdens gebruik worden aangepast.

• Verhoog de snelheid door de snelheidafstelknop (7) naar rechts te draaien.

• Verlaag de snelheid door de snelheidafstelknop (7) naar links te draaien.30

De benodigde snelheid is afhankelijk van het materiaal en kan door middel van een zaagtest worden vastgesteld. Klemmen Het is normaal gesproken niet nodig het te zagen materiaal te klemmen, zolang het maar volledig wordt ondersteund door de werkbank en met één hand wordt vastgehouden. Klemmen moeten worden gebruikt wanneer;

• De gebruiker onervaren is in het gebruik van elektrische zagen of zwakke handen heeft

• Er kleine onderdelen of hard materiaal moet worden gezaagd. Zagen

• Voor zuivere zaagsneden moet de machine met een liniaal gebruikt worden.

• Controleer bij de technische gegevens of het materiaal geschikt is voor de zaag.

• Installeer een geschikt zaagblad. Zorg ervoor dat het scherp en onbeschadigd is.

• Stel de zaagdiepte in.

• Plaats het te zagen materiaal op een vlakke ondergrond zoals een werkbank, tafel of vloer. Leg iets, bijvoorbeeld een stuk karton, onder het materiaal ter bescherming van de ondergrond of het zaagblad, als u bijvoorbeeld werkt op een betonnen vloer.

• Steek de stekker in het stopcontact.

• Pak de machine stevig vast en plaats de metalen basisplaat op het te zagen oppervlak. Zorg ervoor dat het achterste gedeelte van de plaat uitsteekt boven de werkbank. Druk de zaag nog niet in het te zagen object.

• Zet de machine aan en wacht enkele seconden totdat de zaag op volle snelheid draait. Druk de zaag langzaam en voorzichtig, maar toch stevig in het materiaal. Duw vervolgens de zaag naar voren langs de te volgen lijn. Trek de zaag nooit naar achteren.

• Er moet heel weinig kracht gebruikt worden om de zaag te leiden langs de zaaglijn. Te veel kracht leidt tot vermoeidheid en slijtage van het zaagblad en de machine.

• Zorg ervoor dat de basisplaat altijd plat op het te zagen object staat. Dit is vooral belangrijk bij het begin en het einde van het zagen of als er smalle strips uitgezaagd worden en de basisplaat niet overal ondersteund wordt.

• Til na het zagen de machine op en schakel deze daarna uit. Laat, als er een hoeveelheid stof is ontstaan, de machine nog even draaien tot de stof verdwenen is. NB.: Zaag altijd in voorwaartse richting; trek de zaag nooit naar achteren. Als u een beginner bent, oefen dan eerst met het zagen van hout totdat u daarin goed bedreven bent. Uitzagen

• Voor zuivere zaagsneden moet de machine met een liniaal gebruikt worden.

• Stel de diepte in, steek de stekker in het stopcontact en plaats vervolgens de zaag met de metalen basisplaat op het werkobject. Zorg ervoor dat de lengte-instelling op de beschermkap overeenkomt met het beginpunt.

• Schakel de machine in en wacht totdat de zaag op volle snelheid draait. Druk de zaag langzaam en voorzichtig maar toch stevig in het materiaal. Duw vervolgens de zaag naar voren langs de zaaglijn. Trek de zaag nooit naar achteren.

• Til na het zagen de machine op en schakel deze daarna uit. Laat, als er een hoeveelheid stof is ontstaan, de machine nog even draaien tot de stof verdwenen is. Tips voor het uitzagen:

• Als het uitgezaagde gedeelte later bedekt zal worden, bijvoorbeeld door een ventilatiefilter, dan kunnen in de hoeken de sneden elkaar overlappen waardoor het uit te zagen gedeelte meteen los is.

• Als het uitgezaagde stuk zichtbaar blijft, is het beter niet te overlappen. Omdat er gewerkt wordt met een rond zaagblad, zal het uitgezaagde gedeelte niet direct los zijn. De hoeken zullen met een mes afgemaakt moeten worden. Als het materiaal dun is en het uiterlijk van de achterkant onbelangrijk, dan kan het uitgezaagde stuk er zo uitgedrukt worden.

• Als het mogelijk is te zagen aan de achterkant, dan kan het uit te zagen gedeelte aangegeven worden met een oversnijdmarge. Het gedeelte wordt dan aan de achterkant uitgezaagd om aan de voorkant keurige hoeken te verkrijgen. Een schaal met marges vindt u bij specificaties. Bij sommige harde materialen is uitzagen niet mogelijk.31

Zagen in hard of ruw materiaal Pas op: Zaag nooit materiaal waarbij giftige stoffen kunnen vrijkomen zoals PTFE of asbest. Bladmetaal

• Stel altijd een zaagdiepte in die ten minste 1 mm groter is dan de dikte van het materiaal, zodat de zaag niet wegrijdt. Leg een stuk karton onder de plaat.

• Verwijder oneffenheden en roest, die kunnen de voortgang van de zaag verhinderen.

• Bijenwas of meubelwas aangebracht op de basisplaat van de zaag vergemakkelijkt het zagen van metaal.

• Zaag geen staal of gegalvaniseerd staal.

• Pauzeer bij het zagen van metaal iedere 2 minuten. Keramische tegels en leisteen

• Gebruik een hiervoor geschikt zaagblad. Het gebruik van een stofafzuiger is hier noodzakelijk, omdat het ontstane stof de werking van de beschermkap kan belemmeren.

• Plak beschermings- of PVC-tape op de basisplaat of op het werkobject. Dit vergemakkelijkt het zagen en beschermt de tegels tegen krassen. Oefen eerst met het zagen van hout voordat u iets harders probeert te zagen zoals metaal of sommige kunststoffen. Er is meer kracht nodig om het werkobject vast te houden en soms zal u klemmen moeten gebruiken om het werkobject vast te zetten. Stofafvoer Fig. 1

• Er kan een stofzuiger bevestigd worden aan de stofafzuiging (8) van de zaag met behulp van de meegeleverde stofadapter.

• Haal de stekker uit het stopcontact voordat u de slang aansluit. Druk de slang met de metalen beugel om de stofafvoerpijp, tot aan de richel op de machine. Zorg ervoor dat de beschermkap nog vrij kan bewegen. Gebruik indien nodig tape om het goed te bevestigen.

• Let op dat de stofzuiger geschikt is om te gebruiken met een elektrische machine. Over het algemeen zijn huishoudelijke water- en stofzuigers geschikt.

• Stofafvoer is vooral aanbevolen als er veel gezaagd moet worden, omdat er dan minder pauzes nodig zijn om de machine en de omgeving schoon te maken.

• Stofafvoer is noodzakelijk bij het zagen van gevaarlijk materiaal zoals hardhout, MDF of keramiek.

• Stofafvoer wordt aanbevolen als u de werkomgeving schoon wilt houden.

• Stofafvoer is noodzakelijk als het te zagen materiaal vochtig is.

5. SERVICE EN ONDERHOUD

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam heden aan het mechaniek worden uitgevoerd. Onderhoud De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine. Reinigen Uit veiligheidsoverwegingen moet de machine regelmatig gereinigd worden. Een te grote stofophoping kan het goed functioneren van de machine verhinderen.

• Haal de stekker uit het stopcontact.

• Verwijder de beschermkap en reinig deze grondig met een zachte borstel, bijv. een penseel.

• Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte vochtige doek. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Smeren De machine heeft geen extra smering nodig.32

Defecten Mocht er een defect optreden, bijvoorbeeld door slijtage van een onderdeel, neem dan a.u.b. contact op met het op de garantiekaart vermelde serviceadres. Achter in deze handleiding bevindt zich een uitvoerig overzicht van onderdelen die nabesteld kunnen worden. MILIEU Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
