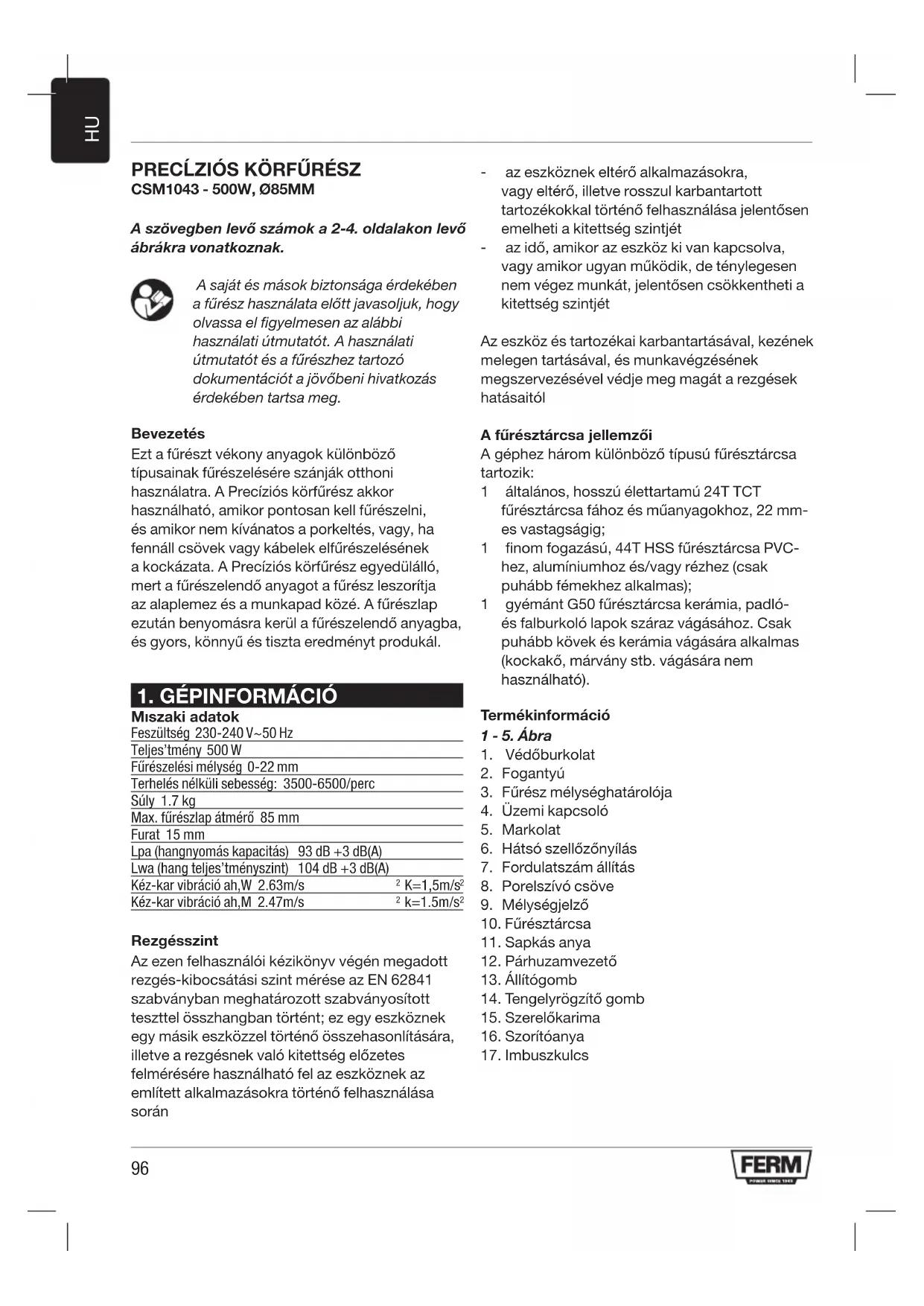

HASZNÁLATI ÚTMUTATÓ CSM1043 Ferm

A szövegben levő számok a 2-4. oldalakon levő abrákra vonatkoznak.

A sajat es masokBiztonsaga erdekében a furesz hasznalata elott javasoljuk, hogy olvassa el figyelmesen az alabbi hasznalati utmutatot. A hasznalati utmutatot es a fureszhez tartozo dokumentaciot a jovobeni hivatkozas erdekében tartsa meg.

Bvezetes

Ezt a fureszt vekony anyagok kulönbozö
tipusainak fureszelésere szanják otthoni
hasznalatra. A Precísiós körfuresz akkor
hasznalható, amikor三点an kell fureszelni,
és amikor nem kivánatos a porkeltés, vagy, ha
fennáll csövek vagy kábelek elfureszelésének
a kockázata. A Precísiós körfuresz egyedülalló,
mert a fureszelendő anyagot a furesz leszoritja
az alaplemez és a munkapad koze. A fureszlap
ezután benyomásra kerül a fureszelendő anyagba,
és gyors, konnyú és tiszta eredményt produkál.

1. GÉPINFORMÁCIO

Miszaki adatok

Feszültseg 230-240 V~50 Hz

Teljes'tmény 500 W

Fureszelis melyseg 0-22 mm

Terhelés nélkūli sebesség: 3500-6500/perc

Suly 1.7kg

Max. fureszlap atmero 85 mm

Furat 15 mm

Lpa (hangnyomás kapacías) 93 dB +3 dB(A)

Lwa (hang teljes'tményszint) 104 dB +3 dB(A)

Kéz-kar vibración ah, W 2.63m/s ^2 K = 1,5 m/s^2

Kéz-kar vibración ah, M 2.47m/s ^2 k = 1.5m / s^2

Rezgesszint

Az ezen felhasznaloi kézikonyv végén megadott
rezgés-kibocsatasi szint mérèse az EN 62841
szabványiban meghatározott szabványositott
teszttel összhangban törtent; ez egy eszköznek
egy.masik eszközzel történö összehasonlitására,
illetve a rezgésnek való kitettség előzetes
felmérésére hasznalható fel az eszköznek az
említett alkalmazásokra történő felhasznalása
során

• az eszköznek elterő alkalmazásokra, vagy elterő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét
• az idó, amikor az eszköz ki van kapcsolva, vagy amikor ugyan muködik, de ténylegesen nem végez munkát, jelentösen csökkentheti a kitettség szintjét

Az eszkocz es tartozekai karbantartasaval, kezenek melegen tartasaval, es munkavegzésenek megszervezesevel vedje meg magat a rezgesek hatasaitol

A furesztárcsajellemzöi

A géphez harom kulönbozö típusu furesztárcsa tartozik:

1 altalános, hosszú élettartamú 24T TCT fürésztárcsa fához és muányagokhoz, 22 mmes vastagságig;
1 finom fogazású, 44T HSS fürésztárcsa PVC-hez, aluminiumhoz és/vagy rezhez (csak puhabb fémekhez alkumas);
1 gyémant G50 furesztárcsa kerámia, padloés falburkoló lapok szaraz vágásához. Csak puhabbb kovek és kerámia vágására alkalmas (kockakő, marvány stb. vágására nem használhato).

Termékininformação

1-5.Abra

1. Védóburkolat
2. Fogantyú
3. Furesz mélységhataróla
4. Üzemi kapcsoló
5. Markolat
6. Hátso szelózonyilás
7. Fordulatszám allitás
8. Porelszívó cõve
9. Mélységjelzó
10. Fúresztárcsa
11. Sapkásanya
12. Párhuzamvezető
13. Alitogomb
14. Tengelyrögzíto gomb
15. Szerelokarima
16. Szoritoanya
17. Imbuszkulcs

2. BIZTONSAGI ELOIRASOK

A jelölesk magyarázatai

Fennáll a sérúlés vagy a károsódás kockázata, ha nem tartja be az utmutatóban levo utasításokat.

Áramütes kockázata.

A bámezskódokat tartsa biztonságos
távolságban a fúresztól.

Viseljen védószemüveget!

viseljen fulvedot!

Viseljen porálearcot.

Veszely

a) A fūrészelés helyét, és a fūrésztárcsát ne fogja meg. A masik kezevel fogja meg a potfogantyút, vagy a villanymotor hazát. A körfūrészt mindig két kézzel fogja, igy elkerülheti a sérülseket.
b) A munkadarab also részét ne fogja meg. A munkadarab alatt a körfürész védoburkolata nem nyújt védelmet.
c) A fureszelesi melysseget a munkadarab vastagsagara allitsa be. A munkadarabbol alun ne alljon ki teljesen a furesztarcsa foga.
d) A fureszelendo munkadarabot kézzel, vagy lábbal tartani tilos. A munkadarabot helyezze stabil helyre, és megfeleloen rogzítse le. A munkadarab helyes megfogásá és rogzítése csökkenti a sérülésveszélyeket, és a furesztárcsa berágódasat, vagy beékelödesét a munkadarabba.
e) Az elektramos késziszerszámot munka** kozen a szigetelt részein fogja meg, mert egy veletlen kabelatvágás (rejtett kabel, vagy a gépé) áramütest okozhat. A feszültseg alatt lévo kábelek veletlen atvágásával a gép szigeteletlen fém részei feszültseg alá kerülnek, amelyek megfogása áramütéshez gezehet.

f) Hosszirányú fureszelés esetében hasznaljon párhuzamvezetőt, vagy gezetólemezt. Ezzel这点abb vágast vegezhet, továbbá megelózheti a furesztárcsa beeelódesét is.
g) Csak oyan furesztarcsakat szereljen a gépre, amelynek felfogó furata a gép specifikaciónjanak megfelel (rombusz vagy kör alaku nyilás). A körfuresz szerelöelemeinek nem megfelelo furesztárcsa felszerelésekor a tárcsa kimozdulhat a motor tengelyéból, a fureszgép kezelhetlenne valik, és sulyos baleset et okozhat.
h) A furesztárcsa felfogásához sérult, vagy más méretu alatéteket és csavart használni tilos. A rögzító alatét és csavar kizárólagCsak ezen a fureszgépen hasznalható,és a méretezésükBiztositja a fureszgép optimális és biztonságos hasznalatat.

A gép visszarugásanak oka és megelózese

• A visszarugás egy hirtelen és varatlan reakció, amit a furesztárcsa beszorulása, beékelödése, vagy kiegyensúlyozatlansága okoz, aminek kovetkeztében a körfuresz kiugrik a vigasi vonalból, és a gépkezelő irányába kilokódik.
• Amikor a furesztárcsa a fureszelési résben beszorul, vagy beékelődik, a furesztárcsa hirtelen leblokkolása miatt a motor által letrehozzott nyomaték a gépre tevődik át, ami a gép kezelő felé történő hirtelen kilókdésével jár.
• Amennyiben a fūrésztárcsa a fūrészelési résben elgörbul, vagy kiter a vágasi irányból, akkor a fūrésztárcsa hátso fogai belekapnak a fūrészelendo anyagba, a fūrésztárcsa a géppel együtt megemelkedik, és kiugrik a munkadarabból.

A visszarugas altalaban a korfuresz helytelen hasznalatara, a helytelen furerselesi modra, vagy a nem megfeleloen megvalasztott fureszelesi feltetelekre gezethetovissza. A visszarugas azonban altalaban elkerulheto, ha betartja az alabbi megelozintezkedeseket.

a) A körfürészt vindig két kezzel fogja és vezesse, a kezét pedig úgy tartsa, hogy az fel tudja venni az esetlegesen fellopó, visszaféle ható reakcioöerőket. Alljon a körfürész valamelyik oldalan, nem pedig a vágasi vonalban. A visszarugás iránya altalaban a

vágási vonalban van. A kezelő, amennyiben fel van keszülve, és megtete a szükséges intézkedéseket, akkor urra tud lenni az esetlegesgépvisszarúgásokon.

b) Amennyiben a furesztárcsa beeelodik, leblokkol, vagy a fordulatszama erosen lecsokken, akkor engedje el a fokapcsolot, es a gepet a munkadarabban hagyva varja meg a furesztárcsa teljes leallasat. Amennyiben a furesztárcsa meg forog, akkor a gepet hatrafelé huzni, vagy a munkadarabból kiemelni tilos, mert a fogak elakadása visszarugáshoz gezethet. Allapitsa meg, hogy mi okozta a furesztárcsa beeelodését, és elözze meg az ujbolí bekvetkezését.
c) A gép ujbloi inditasa elott allfts a vagasi vonalba a furesztárcsát, es ellenorizze le, hogy a furesztárcsa fogai nem érnek-e hozzá a munkadarabhoz. Amennyiben beekelodött furesztárcsával inditja el a gépet, akkor az visszarug, vagyis kilokodik a munkadarabból.
d) A nagy méretú lap munkadarabokat megfeleloen támassza alá, hogy megakadályozza a fürésztárcsa beszorulását, és ezzel a gép visszarugását. A nagy lapok a sajt súlyuk hatására meghajolnak (meggörbulnek). A nagy lapokat mindkét oldalukon, és a vágási vonalhoz, illetve a szélhez közel kell megtámasztani.
e) Életlen és sérult fürésztárcsákat ne használjon. Az életlen, vagy nem megfelelo fürésztárcsa használata miatt a vágasi rés túkcsi lesz, aminek következteben a fürésztárcsa és a munkadarab bözti surlódás megno, amely a tárcsa beszorulásához, és a gép visszarugásához gezethet.
f) A vágasi mélység és a füreszelési szög beallitó és rögzítő elementi a füreszelés megkezdese előtt jól meg kel húzni. A füresztárcsa helyzetét rögzítő elementk füreszelés közbeni lelazulása a tárcsa beszorulásához, és a gép visszarugásához gezehet.
g) Amennyiben a furesztárcsát oyan anyagba (falba, padloba stb.) „sūllyeszti" bele, amelyben idegen tárgyak lehetnek, akkor a furesztárcsa elakadasa gépvisszarugashoz gezethet. A furesztárcsa „besūllyesztéskor" az elakadhat a rejtét tárgyakban (vezeték, szeg stb.), és a tárcsa leblokkolása gépvisszarugast okoz.

Biztonsagi utasitások

a) A fūrészvedöt minded hasznalat elöttt ellenörizze a helyes lezarast illetōen. Ne dolgozzon a fūrësszel, amíg a védó nem MOZog szabadon, és amíg nem fedi le azonnal a fūrëszlapot. Sose rögzítse, és sose kõsse ki a védôt, ha a fūrëszlap nincs lefedve. Ha a fūrësz vêletlenül kilazul, a védő meghajolhat. Ellenörizze annak biztosítása érdekében, hagy a védô szabadon MOZogjón, és ne érintse a fūrëszlapot vagy más részt a vágás összes szögében és mélységében.
b) Ellenorizzee a mukodest es a ved o visszahuzo rugojat. Amennyiben a vedo es a rugo nem mukodik rendesen, a hasznalat elott javitasra szorulnak. A vedo elegtelenul dolgozhat a kurosodott alkatrzesek, leulepedesek illetve felgyulemlett szemet miatt.
c) Biztositsa, hogy a furesz vezetó deskája netolodjon el, amikor „atvagast“ végez, amikor a fureszlap lesarkazásí beallitasa nincs 90^ fokra állitva. A fureszlap oldalra tolasa tapadást és feltehetőleg kilendītésst okoz.
d) Mindig tartsa eszben, hogy a vedo fedje le mindig a fureszlapot, mielott a fureszt padra vagy talajra helyezi. A nem vedett leallo fureszlap visszamozgast okoz a furesznel, amikor is barmilyen utjaba kerulodolgot atvag. Emlkezzen arra az idotartamra, ameddig a fureszlap leall a kikapcsolo elengedese utan.

SpecialisBiztonsagi elorasok

• Ne használjon eltorzult vagy repedt fúrészlapot.
• Rendszeresen ellenőrìzze a fürészlapokat sérülés szempontjábl. Szükség esétén cserélje ki azokat.
• Csak a Ferm cég által javasolt fûrészlapokat használja.
• Soha ne hasznaljon oyan fureszt, amelynek hiányoznak komponensei, vagy amelynek oyan tartozékai vannak, amelyek nem a furesszel kerültek leszállitásra, vagy amelyeket nem javasolnak a furesszel való hasznalatra.
• Soha ne gyakoroljon oldalirányu nyomást a fureszlapra a megallitásához.
  Tavolitsa el a dugaszt a dugaszolóaljzataból, mielott ellenórzi, hogy a védofedél képes-e szabadon mozogni és nem szorul-e meg.
• Ne rögzítse vagy kõsse le a védőfedelet.
• Ne használjá a fürészt a védőfedél nélkül.

A furesz hasznalata elott ellenorizze, hogy a vedofedel illeszkedik-e.
- Mindig távolítsa el a dugaszt a dugaszolóalzataból, mielótt eltávolitja a védófedelet, kicseréli a fūrészlapot, vagy amikor ellenörzi a fūrészt, és karbantartásimunkát Hajt vegre.
- Séruilt elektromos kábeltCsak a gyartó vagy szakszerviz cserelhet ki.
Hasznalat utan a fureszt oylan modon kell taroI, hogy a fureszlap ne karosodhasson.
- Ne használjon csiszolkorongokat!
- Mindig viseljen pormaszkot.
- Csak javasolt fūrésztárcsát használjon (pl. a fāfūrészeléshez való fūrészlapoknak EN 847-1 szerinti engedéllyel kell rendelkezniúk.
- Mindig viseljen hallásvédelmet.
Csak az adatlapnak megfelelo atmerojutarcsakat hasznalja.
Hasznaljon, csatlakoztasson arra alkalmas, tesztelt porszivoeszkoczta fureszhez, ha azt faanyag vagy mas oylan anyagok fureszelesehez hasznalja, amelyek para az egeszssegre artalmas lehet.
- Múanyag fürészeléskor kerülje a fürésztárcsa tülhevülését, kerülje el a muanyag megolvadását!
Legyen ovatos a furesztarcakkal, azok elesek, konnyen balesetet okozhatnak. A furesztarcakkal vegzett munkakhoz javasoljuk, hogy viseljen vedoksztyut.
Legyen ovatos a furesztarcsa csereje soran, az a hasznalat soran felforrosodhat. A csere elott engedje hulni a tarcsat.
A furesztárcsákat mindig biztonságos helyentárolja.

Biztonsagiutasitaskyemantosfurészelési/ vagasi muveletekhez

VágógpBiztonságí figyelmeztetések

a) A szerszámot védelemmel lattuk el, ennekBiztosan csatlakoztatva kell lennie azelektromos szerszámhoz. A védelem legyenúgy pożcionálva, hogy az maximális védelmetnyujtson, azaz a kezelöt a lehető legnagyobb mertékben védje a tárcsa felületétól. Helyezzmagát és a tóbbi személyt távol a forgo tárcsasíkjától. A védelem a gépkezelöt vedi azeltört tárcsa szilánkjaitól, és a tárcsa veletlen megerintésétól.

b) Az elektramos szerszámmalCsak gyemant tarcsat hasznaljon. Az a teny, hovy egy tartozek csatlakoztatho az elektramos szerszámhoz meg nem jalenti azt, hovy annak hasznalataBiztonsagos is.
c) A tartozék névleges sebessége érje el legalább az elektromos szerszám megadott maximális sebességét. A saját névleges sebességūknél gyorsabban használt tartozékok széttrhetnek, szilánkokra törhetnek.
d) A tárcsákat az engedélyezett alkalmazásokho szabad csak hasznáni. Példa: ne csiszoljon a vagóárcsa oldalával.
e) Mindig sértetlen karimatarcsat hasznaljon, annak mérete igazodjon a kivalasztott tarcsahoz. A megfelelo karimatarcsa megtamasztja a tarcsat, és igy csokkenti a tarcsatóres valszinüsegét.
f) A tartozék külso atméroje és vastagsága feleljen meg az elektromos szerszám műszaki adataln megadott ertékeknek. A nem megfelelo méretü tartozékok Ellen nem lehet megfelelo'en védekezni, azokat nem lehet megfelelo'en irányítani.
g) A tárcsák és a karimák befogó méreinek三点osan illeszkedniük kell az elektromos szerszám tengelyéhz. Az elektromos szerszám rögzítéséhz nem illeszkedó furattal rendelkezó tárcsák és karimák tül erösen vibrálnek, ez miatt elvesszitheti az uralmát a szerszám felett.
h) Ne hasznaljon seru'tarcsakat. A tarcsakat\ minden egyes hasznalat utan ellenorizze\ repedesre, levalasokra es mas serulisekre. Ha az elektromos szerszamot vagy a tarcsat\ leejti, akkor azt vizsgalja meg serulresre, ill. tegyen fel egy serulesmentes tarcsat. A tarcsa\ ellenorzese es felszerelse utan pozialjalsajat magat es a tobbi szemelyt tavol a\ forgotarcsa sikjatol, es jarassa az elektromosszerszamot egy percig a maximalis terheletlen\ sebessegen. A seru'tarcsak rendszerint\ szettornek a teszt soran.
i) Viseljen szemelyi vedofelszerelést.
Az alkamazás fuggvényében viseljen arcmaszkot, biztonsági vedoszemüveget vagy munkavedelmi szemvedôt. Szükség esetén hasznaljon pormaszkot, hallásvedelmet, kesztyut es hegesztömellényt - amely felfoghatja a kisebb munkadarab szilankokat. A szem vedelméhez hasznalt vedoeszközBiztonságosan allitsa meg a különboző

alkalmazások során keletkezett szálló
törmeléket/szilänkokat. A pormaszknak vagy
légzőmaszknek ki kell tudni szürnie a muvelet
során keletkezett törmelékeket/porokat.
A hosszan tartó hangos munkavégzes
halláskárosodást okozhat.

j) Tartsa a bámezskókat biztos távolságban a munkavégzs helyétől. A munkaterületre belépő minded személynek személyes védőfelszerelést kell viselnie. A munkadarab vagy a tárcsa szilánkjai messzire repülhetnek, és a munkavégzs helyétől távolabb is balesetet okozhatnak.
k) Az elektromos szerszámotCsak a szigetelt felületu markolatával tartsa, ha azzal oyan vágási/fúreszelésimüveletet vegez, amely során rejojtett gezétékeket vagy a sját gezétékét elvághatja. Ha a vágast vegzö tartozékáram alatti gezétékkel erintkezik, akkor az elektromos szerszám femalkatrészei is áram alá kerülhetnek, és elektromos áramütest okozhatnak.
I) Helyezze a gezeteket távol aforgó tartozéktól. Ha elvesziti uralmát a szerszám felett, akkor az elvághatja/megvághatja a gezeteket vagy a kezet a forgótarcsa elkaphatja/behúzhatja.
m) Soha ne tegye le addig az elektramos szerszámot, mig a tartozék teljesen nemalandt le. A forgo tárcsa belekaphat a felületbe, és igy elveszitheti uralmat az elektramos szerszám felett.
n) Ne jarassa az elektromos szerszámot, ha azt éppen cipeli (mozgatja). A forgo tartozékkal valo véletlen érintés bekaphatja a ruháját, és igy a tartozék belekaphat a testébe.
o) Rendszeresen tisztitsa meg az elektromos szerszám szellöž Žnyilásait. A motorventilator a port beszívja a motorházba, és a fémpor tulzott lerakódása elektromos problemákat okozhat.
p) Ne használjia az elektromos szerszámot gyúlékony anyagok közelében. A szikrák lángra gyújthatjak ezeket az anyagokat.
q) Ne használjon olyan tartozékokat, amelyek folyadékhütest igényelnek. A viz és mas hútőfolyadékok hasznalata halálos áramütest vagy áramütest okozhat.

Visszarugas es a kapcsolodofigyelmeztetesek

a) Az elektramos szerszámot tartsa biztosan, a testét uyg pożicónála, hogy az ellenállhasson a visszarúgo eronek. Mindig használa a masodik fogantyút (is), ha van ilyen, hogy maximálisan reagálhasson a visszarúgo erore és az indítás során a forgatonyomataékra. A gépkezelő csak akkor tud megfeleloen reagálni a visszarúgo erore és az indítás során a forgatonyomataékra, ha megteszi a szükséges olvintézkedeseket.
b) Soha ne tegye a kezét a forgo tartozék közelébe. A tartozék a visszarugásnál megvághatja a kezét.
c) Ne tegy a testét egy vonalba aforgó tárcsával. A visszarugás a beragadás pillanatában a szerszámot a tárcsa MOZgásával ellentés irányba löki.
d) Legyen különösen ovatos, ha sarkokban, éles éleken stb. dolgozik. Kerülje a tartozék visszapattanásat vagy beragadásat. A sarkoknál, éles éleknél és pattogásnal a forgo tartozék konnyen beragadhat, és ilyenkor elveszitheti az uralmát a szerszám felett vagy az visszarúghat.
e) Ne cisatlakoztasson lancos furesztarcsat, fararago tarcsat, szegmentalt gyemant tarcsat, ha ezeknel a periferikus res nagyobb 10 mm-nel, ill. ne hasznaljon fogas furesztarcsat. Ezeknel a tarcsaknal a visszarugas, es a szerszam feletti uralom elvesztese soskal gyakoribb.
f) Ne „szorítsa be" a tárcsát és ne használjon tulzott erőt. Ne probáljon tul mély vágást készüteni, A tárcsa tulterhelése noveli a terhelést, ami miatt a tárcsa konnyen meggörbul vagy meghajol a vagatban, ami visszarugast okozhat vagy eltorheti a tárcsát.
g) Ha a tárcsa beragad, ill. ha barmely okból megszakitja a vágast (fūrészelést), akkor kapcsoljá ki az elektromos szerszámot, és tartsa azt addig mozdulatlanul, mig a tárcsa teljesen meg nem áll. Soha ne probálja a tárcsát kivenni a vágatból, mig a tárcsa MOZog, mert azt visszarugást okozhat. Vizsgálja meg a tárcsa beragadásanak okát, és haritsa azt el.
h) A vagast ne a munkadarabban inditsa ujra. Varja meg mig a tarcsa eleri a teljes sebességét, ezután hatoljon be a vagatba. A tarcsa beragadhat, kiugarhat a vagataból vagy visszarughat, ha az elektromos szerszámot a munkadarabban inditja ujra.

i) A lapokat és a nagy méretü munkadarabokat támassza alá, hogy csökkentse a tárcsa beçsipódését és a szerszám visszarugását. A nagyobb munkadarabok gyakran saját sulyuk alatt is meghajolnak. A munkadarab alá a megtámasztásokat a vágási vonal kölében kell elhelyezni, és a munkadarab széleinél - a tárcsa mindkét oldalán.
j) Legyen különösképpen ovatos, ha egy létező falba vagy ismeretlen területen keszít kivágást (üreget). A kiálo tárcsa belevághat az üvegbe, a vizvezetékekbe, az elektromos gezetékekbe, vagy az a tárgyak miatt visszarúghat.

Mindig vigyázzon!

Elektromos biztonság

Villamos gépek hasznalatakar a tuzveszély illetve
a személyi sérülések és az áramütés veszélyenek
elkerülése érdekében mindig pontosan tartsa
be az országaban érvényben levő biztonsági
rendszabályokat! Figyelmesen olvassa el az
alábbiakban felsorolt illetve a kézikönyvhöz
csatolt biztonsági utasításokat!

Mindig ellenürzige, hogy a gépre kapcsolt
áram feszültsege megegyezik-e a
géptörzslapon feltüntetett adattal!

II. osztalyu gép - kettos szigetelesu - födelés nélkuli konnektorhoz csatlakoztathó.

Ha a szerszámot hosszabbitokábell kell használini, akkor tartsa be a kabel gyartójanak, ill. forgalmazójanak utasításait a balesetveszélyek megelöźese érdekében.

Hosszabbítózsínór használáte

Kizárolag jóváhagyott és a gép
bemenöteljesitményének megfelelo
hosszabbitózsinórt használjon! A minimális
vezetékméret 1,5 mm2. Amennyiben kábeldobot
használ, mindig teljesen tekerje le.

3.ÖSSZESZERELEŠ

A fogantyu felszerelése

2.ábra

• Szerelje a fogantyut (2) a gép fém részéhez, amint a 2. abra szemlélteti.
• Csavarkulccsal húzza meg erősen a sapkás anyát (11).

A párhuzamvezetó csatlakoztatása

3.ábra

• Aparhuzamvezetot(12)agépjjobboldalára
  csatlakoztassa, ahogyan a 3. abran lathato.
• Az allitogombot (13) az oramutato jarasanak iranyaban forgatva rogzitse le a parruzamvezetot.

4. HASZNÁLAT

Minden szerelesi/aliitasi feladat elott huzza ki a csatlakozodugot az alzataboll

A vágásí mélység beállitása

1,5.abra

A vágás mélysége a vágasi-mélység korlátozóval allitható be.

• Az imbuszkulccsal (17) lazitsa meg, majd allitsa a melységhatarolót (3) a kivist mélységre. Az "A" vágasmélység az 5B abrán lathato.
• Az imbuszkulccsal (17) húzza meg a fúrész mélységhatároloját (3).

Tanács:

• Faanyag fūrészelésekor a legjobb eredmény érdekében a vágasi mélység legyen egy kissé nagyobb az anyag vastagságanál.
• Mūanyag fūrészelésekor a vágasi mélység legyen egyenl'o az anyag vastagságával. Ha az anyag elkezd olvadni, akkor valasszon nagyobb vágasi mélységet a probléma elhárítasához,
  Fémek fureszeléskor a vagasi mélység legyen legalább 1,0 mm-rel nagyobb az anyag vastagságánal - az optimális eredmény érdekény.
• Faanyag és muanyag fürészelésekor a vágasi mélység pontosan megegyezhet az anyag vastagságával is, hogy megóvjuk az alatta található felület a serülsektől. Ez kevesbé szep vágashoz gezet a munkadarab also oldalán.

Fúreszlap cseréje a védelem leszerelése nélkül 4. abrak

• Engedje el a fokapcsolot a furesz kikapcsolasyhoz

A fureszlap hibas behelyzese
javithatlatanul tönkre teheti a szerszámot.
Viseljen vedoksztyut a vagasi serulések
megelozse erdekében!

1. A furesz elfordulásanak megakadályozása végett nyomja a tengelyrögzítő gombot (14). (4A ábra)
2. A tengelyrögzító gombot (14) lenyomva tartva lazitsa meg a szorítóanyát (16) az imbuszkulccsal (17). (4B ábra)
3. Vegye le a szerelokarimat (15).
4. Az imbuszkulccsal (17) lazitsa meg a melységhatárolót (3), és a fúrésztárcsa eltávolításához nyomja a védóburkolatot. (4C ábra)
5. Tartsa lenyomva a védóburkolatot, és tegye rá az úfúresztárcsát a tengelyre. Ügyeljen a furat pontos elhelyezésére, illetve arra, hogy a fúreszfogak a görbe nyíllal egyező irányba mutassanak. (4C ábra)
6. Ügy helyezze ra a szerelokarimát (15), hogy annak a hosszabbik oldalai megfeleljenek a furesztárcsa-tengely hosszabbik oldalainak.
7. A tengelyrögzítő gombot (14) lenyomva tartva húzza meg a szoritoanyát (16) az imbuszkulccsal (17). (4D ábra)
8. A furesztárcsát legalább egy fordulattal elforgatva gyrozódjön meg arról, hogy az simán forog. Ellenörizze, megfeleloen muködik-e a védoburkolat.
9. A gép mostár ujra hasznalható.

A fúresz tartasa és bekapcsolása 1. Ábra

A furesz megfelelo tartasa konnyebbe, tisztabba esBiztonsagosabba teszi a munkat.

A Preciós körfürészCsak jobbkezes hasznalatra alkalmas.

Tartsa szorosan a fogantyút, hogy a fürész szépen illeszkedjen a kezebe. A Hüvelykujának egy szintben kell lennie a Be-/Kikapcsoló gomb hátuljával.
Gyozodjon meg arrol, hogy az elulso szellzonyilasok nem fedettek, es legalabb egy nyilas hatul is szabad.
- Tolja a fokapcsolot (4) elore.

Fordulatszám allitása

1 ábra

A kivant fordulatszám a fordulatszám-àllitó gombbal (7) allithato be. A fordulatszám akkor is allithato, amikor a furesztárcsa forog.

• A fordulatszám noveléséhez az oramutató jarásának irányaban forgassa a fordulatszámállitó gombat (7).
• A fordulatszám csökkentéséhez az oramutató jarásával ellentêtes irányban forgassa a fordulatszám-àllitó gombat (7).

A kívant fordulatszám a munkadarab anyagától fugg, és probálgatással határozható meg.

Lefogatas

A munkadarabot nem kell lefogatni, ha az a teljes felületével felfekszik, és azt egy kézzel tartja. A lefogatást ott kell használni, ahol:

• A gépkezelǒ nem rendelkezik élégséges elektramos fūrész gyakorlattal, vagy a kezei nem eleg erõsek.
• Ha kis munkadarabokat vagy kemeny anyagot kel vagni (furészelni).

Fureszeles

• Az egyenes vonalú vágáshoz használajá a gépet vonalzóval.
  Ellenorizze a muszaki adatokat, hogy lassa, alkalmas-e a furesz a fureszelendo anyaggal valo hasznalatra.
  Illesszen be egy megfelelo fureszlapot. Gyozodjon meg arrol, hogy a fureszlap éles es sertetlen.
• Allitsa be a fureszelési mélységet
• Helyezze a fūrészelendo anyagot egy sik felületre, mint például munkapadra, asztalra, vagy a padlá. Ha például betonpadlón dolgozik, tegyen valamit, például egy darab kartont az anyag alá a felület és a fūrészlap védelméhez.
• Helyezze be a dugaszt a dugaszolájlzatba.
  Tartsa szorosan a fureszt, és illessze a fem alaplemezt a fureszelendo anyaghoz. Győzódn meg arról, hagy a lemez hátuljakiáll a munkapad folött. Még ne nyomja bele a fureszt a fureszelendo tárgyba.
• Kapcsolja be a fureszt, és varjon egy pár masodperct,(amig a furesz teljes

fordulatszámmal forog. Nyomja bele a fureszt lassan és ovatosan, de határozottan az anyagba. A kóvetkezőben tolja a fureszt elore a vágasi vonal mentén. Soha ne húzza a fureszt hátrafelé.

• Csak egy kis erő szükséges a fúrész gezetéséhz a vágási vonal mentén. A tul nagy erő a fúreszlap és a fúrész károsodásat és kifáradásat okozza.
  Gondoskodjon arrol, hogy az alaplemez mindig sikban legyen a fureszelendo targgyal. Ez kulonosen a fureszelesi vonal kezdó es befejez o pontjainl fontos, vagy amikor kis csikokat kell fureszelni, es az alaplemez nincs mindedutt alatamasztva.
• Fūrészéles után emelje fel a fūrészt és kapcsolja azt ki. Ha suk fūrészpor keletkezett, hagyja, hogy a fūrész tovább mücködjön, amig minded por eltávolításra nem került.

Megjegyzés: Mindig elorefelé halado iranyban fureszeljen. Soha ne huzza a fureszt hatrafelé. Ha nincs suk tapasztalata a furesz hasznalataban, eloször fa fureszelésével gyakoroljon, amig gyakorlotta nem valik.

Alakok kivagasa

• Az egyenes vonalú vágáshoz használaja a gépet vonalzóval.
• Allitsa be a fureszelési mélységet, helyezze be a dugaszt a dugaszolóalzatba, és azután tegye a fureszt és a fém alaplemezt a fureszelendő tárgyra. Győzödjön meg arról, hogy a védöfedelen levő hosszbeállitas égy vonalba esik a kezdóponttal.
  Kapcsolja be a fureszt, es varjon, amig a fureszt teljes fordulatszammal forog. Nyomja bele a fureszt lassan es ovatosan, de hatarozottan az anyagba. A kovetkezoben tolja a fureszt elore a fureszelesi vonal menten. Soha ne huzza a fureszt hatrafelé.
• Fūrészelés után emelje fel a fūrészt és kapcsolja azt ki. Ha suk fūrészpor keletkezett, hagyja, hogy a fūrész tovább múködjon, amig minded por eltávolításra nem került.

Tippek alakok kivagasahoz:

Ha a nyilas késöbb lefedesre kerul, peldául egy ventilatorszurovel, akkor a vágások a sarkokban atlapolóhatnak, igy a darab konnyeden kiesik.

Ha a nyilas lathato marad, jobb nem atlapolni a vagasokat a sarkokban. Mivel kerek fureszlapot hasznal, a kivagando darab nem esik ki azonnal. A sarkokat késsel kell befejezni. Ha az anyag vekony, és nem fontos, hogyan nez ki a hátulja, akkor a kivagando darab kitolhato.
Ha lehetséges a hatoldalon fureszeli, aakkor kivagando darab megelölhet o egy tulvagasi szegellyel. A darab ezutan a hatalról fureszelheto, igy a sarkok szepen neznek ki elol. A szegelyek skalajat a specifikaciok adjak meg.

Némelyik kemeny anyagbol nem lehet darabokat kivagni.

Kemény vagy durva anyagok fureszelése

Figyelem! Soha ne fureszeljen oyan anyagot, ahol kuros anyagok, mint peldaul PTFE vagy azbeszt kerul kabocsatasra.

Femlemez

A fureszelési mélységet mindig legalább 1 mm-rel nagyobbra álltsa be, mint az anyag vastagsága, igy a furesz nem csuszik meg. Helyezzen egy darab karnt a fémlemez alá.
- Távolitson el mundo egyenetlenseget és rozsédat, amely akadályozhatja a fúrészt.
A furesz alaplemezere tett mehviasz vagy butorpolirozo konnyebbe teszi fem fureszelését.
- Ne fûreszeljen acét vagy horganyzott acét.
Fém fûreszeléskor minded 2 percben tartson szunetet.

Kerámia csempék és pala

Hasznaljon megfelelo fureszlapot. Szukseges a poreltavolitas hasznalata, mert a keletkez por akadalyozhatja a vedofedel mozgasat.
- Helyezzen védős szalagot vagy PVC szalagot az alaplemezre vagy a fūrészelendő tárgyra. Ez konnyebbé teszi a fūrészelést, és megvédia csempéket az összekarcolódástól.

Gyakoroljon fa fureszelésével, mielott valami bonyolutabbat probal meg, peldául fémet vagy néhany muanyagtipust. Több erő szükséges a fureszelendó anyag tartásahoz, és lehet, hogy néha leszortokat kell használnia ahoz, hogy a tárgyat a helyén tartsa.

Poreltávolítas

1. Abra

A Preciós körfúresz erós fúresz. Sok por keletkezik a fúreszelés során. Mivel a fúreszlap teljesen zárt, szükség van a por eltávolítására.

• A fūrész porelszívó csövehez (8) porszívôt lehet csatlakoztatni a gépvez mellekelt adapter segítsegével.
  Győződjön meg arról, hogy a porszívo alkalmas-e elektromos géppel való használathoz. Általában a háztartási viz- és porszívok megfeleloek.
• Sok fūrészelés végzésekor javasolt a poreltávolitás használata, mert kevesebb megszakítársla lesz szükség a fūrész és környezetények tiszṭitásához.
  Veszélyes anyagok, mint például kemenyfa, MDF és keramiak fureszelésekor szükséges a por eltávolítasa.
• Javasolt a por eltávolítása, ha tisztan kivanja tartani a munkaterületet.
• Szükséges a por eltávolítasa, ha a fúrészelendo anyag nedves.

5. SZERVIZ E\$ KARBANTARTAS

Azonnal távolítsa el a dugaszt a dugaszolóaljzataból, ha a kabel megsérül. Távolítsa el a dugaszt karbantartásimunka során is.

Karbantartás

A gyartmanyu gépek konstrukciójuk alapjan kevés karbantartast igenyelnek és hosszú ideig problémamenti Sen muköndnek. A furesz rendszeres tiszitása és megfelelo kezelése segít meghosszabbitani az elettartamát.

Tisztlatas

Biztonsági okokból a fureszt rendszeresen kell tisztitani. A por felhalmozódasa hárpanyosan befolyasolhatja a furesz muködését.

• Távolítsa el a dugaszt a dugaszolóaljzatból.
• Távolítsa el védőfedelet, és alaposan tiszítisameg egy puha kefe, mint például festőecsethasználatával.
• Rendszeresen tiszítsa meg a burkolatot egy puha törlokendövel, használat után lehetőleg minded egyes alkalommal. Győződjön meg arról, hogy a szellőzonyilások por- és

zennyezódesmentesek. Hasznaljon nedves puha trolokendot a makacs szennyezódes eltavolitásahoz. Ne hasznaljon semmilyen oldszert, mint például benzint, alkoholt vagy ammoniát, stb. Az ilyen típusú anyagok károsítják a muanyag alkatrészeket.

Kenés

Ha nehéz forgatni a beallitó gombot, csavarjaki azt, amig a gumitōmités lathatóva nem valik. Hasznaljon egy puha kefét a tōmités köruli terület megtisztítára, és tegyen ránéhány csepp szintetikus olajat.

Meghibásodások

Meghibásodás, például egy alkatrész kopasa esétén lépjen kapcsolatba a jóttási jegyen feltüntetett karbantartási cimmel. A hasznalati utmutató hatoldalan találhato perspektivikus bontott ábra sorolja fel a megrendelheto alkatrészeket.

KÖRNYEZETVEDELEM

A szállitásból eredő lehétéges károk
csökkentésére a gépet erós csomagolóanyagban
szállitjuk. Ahol lehétéges, ujrafelhasznalható
csomagolóanyag került hasznalatra. Ezert kérjuk,
hasznositsa üra a csomagolóanyagot.

A hibás és/vagy megrongálódt
elettromos elektronikus eszközöket át
kell adni egy megfelelo gyüjtöhelyre a
szakszerő artalmatlanitásuk érdekében.

Csak az Europai Kozosség orszagaiban

Az elektramos eszkozoket ne dobja a haztartasi hulladekok kozé. Az 2012/19/EU Europai Irányelv - Elektromos és elektronikus berendezesek hulladékai - és ennek nemzeti szabályozásalapján, azokat az elektramos eszkozoket, melyek tobbé már nem hasznalhatoak, kulön kell összegyüjteni, és környezetbarátmodon kell megszabadulni töluk.

GARANCIA

Olvassa el a garancialevélen talalható felteleket.

A termek es a felhasznaloi kézikönyb barmikor megvaltoztathato. A modositások tovabbi értesités nélkül vegrehajthatok.
