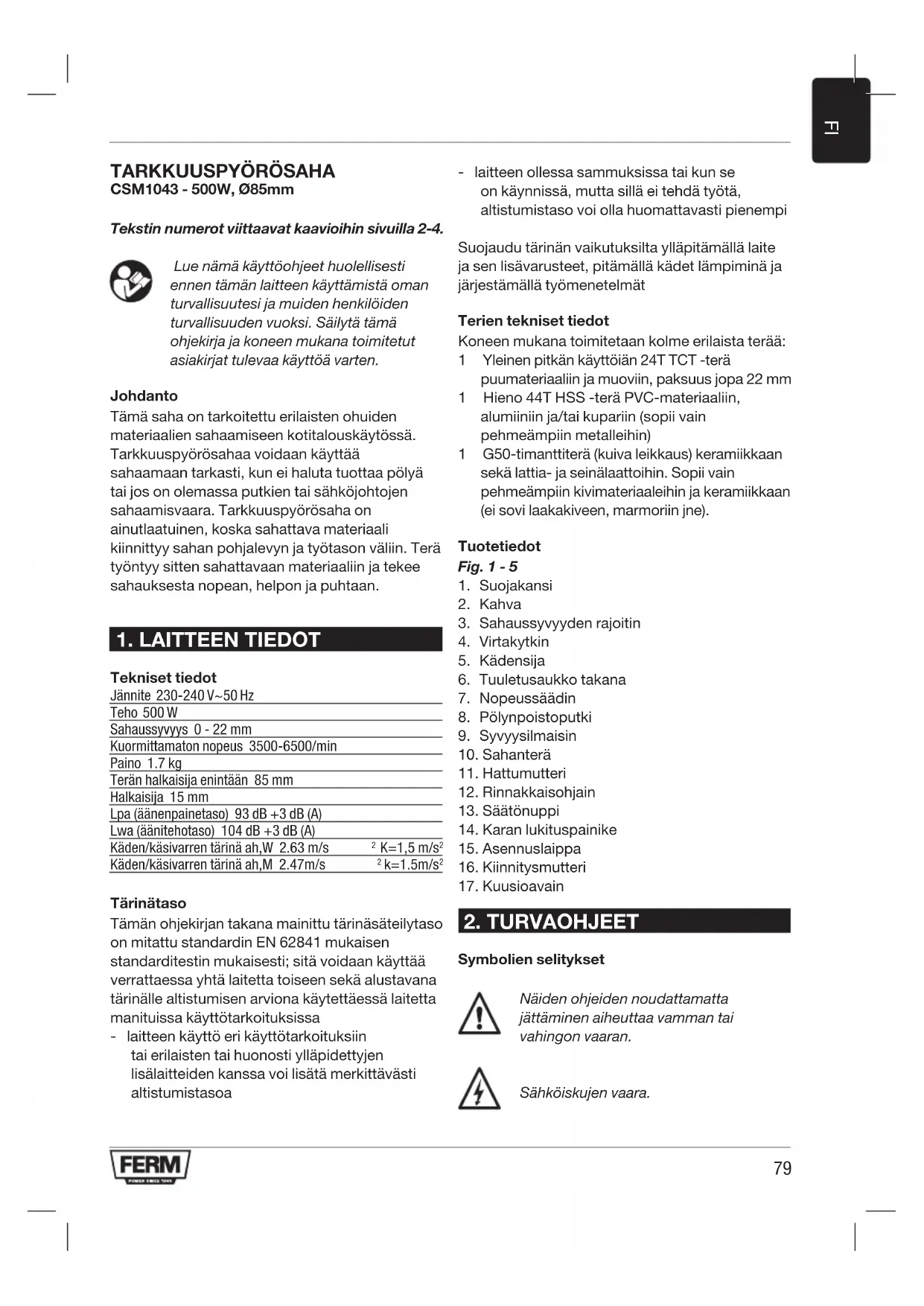

KÄYTTÖOHJE CSM1043 Ferm

Tekstin numerot viittaavat kaavioihin sivuilla 2-4.

Lue namä kayttöohjeet huolellisesti ennen tāmān laitteen kayttamista oman turvallisuutesi ja muiden henkilöiden turvallisuuden vuoksi. Sāilytā tāmā ohjekirja ja koneen mukana toimitetut asiakirjat tulevaa kayttöa varten.

Johdanto

Tämä saha on tarkoitetu erilaisten ohuiden materiaaalien sahaamiseen kotitalouskäytössä. Tarkkuuspyörösahaa voidaan käyttaa sahaamaan tarkasti, kun ei haluta tuottaa polyä tai jos on olemassa putkien tai sähköjohtoen sahaamisvaara. Tarkkuuspyörösaha on ainutlaatuinen, koska sahattava materiaali kiinnittyy sahan pohjaleyn ja työtason vällin. Terä tyontyy sitten sahattavaan materiaaliin ja tekee sahauksesta nopean, helpon ja puhtaan.

1. LAITTEEN TIEDOT

Tekniset tiedot

Jannite 230-240 V~50 Hz

Teho 500 W

Sahaussyvyys 0 - 22 mm

Kuormittamaton nopeus 3500-6500/min

Paino 1.7 kg

Teran halkaisija enintaan 85 mm

Halkaisija 15 mm

Lpa (aennpainetaso) 93 dB +3 dB A

Lwa (aànitehotaso) 104 dB +3 dB (A)

Tämön ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käytää verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettäessä laitetta manituissa käytTOTarkoituksissa

• laitteen käytto eri käytötarkoituksiin
  tai erilaisten tai huonosti ylläpidettyjen
  lisälaitteiden kanssa voi lisā merkittävästi
  altistumistasa

• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujoaudu tärinā vaikutuksilta yllapitamälla laite ja sen lisävarusteet, pitamlä kädet lampiminä ja järestämälla tyomenetelmät

Terien tekniset tiedot

Koneen mukana toimitetaan kolme erilaista teräa:

1 Yleinen pitkän käytöän 24T TCT -tera puumaterialiaaliin ja muoviin, paksuus jopa 22 mm
1 Hieno 44T HSS -tera PVC-materialaalin, alumiiniin ja/tai kupariin (sopii vain pehmeampiin metalleihin)
1 G50-timanttiterä (kuiva leikkaus) keramiikkaan sekä lattia- ja seinältaattoihin. Sopii vain pehmeämpiin kivimateriaialeihin ja keramiikkaan (ei sovi laakakeen, marmorin jne).

Tuotetiedot

Fig. 1-5

1. Suojakansi
2. Kahva
3. Sahaussyvydyen rajoitin
4. Virtakytkin
5. Kadensija
6. Tuuletusaukkko takana
7. Nopeussäadin
8. Polynpoistoputki
9. Syvyysilmaisin
10. Sahantera
11. Hattumutteri
12. Rinnakkaisohjain
13. Säätönuppi
14. Karan lukituspainike
15. Asennuslaippa
16. Kiinnitysmutteri
17. Kuusioavain

2. TURVAOHJEET

Symbolien solitykset

Näden ohjeiden noudattamatta jattaminen aiheuttaa vamman tai vahingon vaaran.

Sahköskujen vaara.

Muiden henkilöiden on oltava turvallisen etäisyyden päässä sahasta.

Käytä suojalaseja

Käytä suojalaseja

Käytä pölysuojain

Vaara

a) Pidä katesi poissa leikkuualueelta ja terästa. Pidä toinen katesi apukahvalla tai moottorikotelolla. Jos molemmat kdet pitävat kiinn pyörösahan kahvoista, terä ei voi osua niihin vahingossa.
b) Älä kurkota työkappaleen alle. Suojus ei voi suojata sinua terälä työkappaleen alapuolella.
c) Sääda sahaussyvyys työkappaleen paksuuden mukaan. Vähemman kuin kokonainen terahammas tulisi olla nakyvissä työkappaleen alapuolella.
d) Älä koskaan pidä sahattavaa kappaletta käsissäsi tai jalkojesi paällä. Kiinnitä työkappale tukevaan tasoon. On tärkeätä tukea työ kunnolla ruumiinosien vaarantumisen, terän juuttumisen tai hallinnan menettämisen minimoiniseksi.
e) Tartu sahkötyokaluun eristetyista otepinnoista, kun suoritat työta, jossa sahatyokalu saattaa olla kosketuksissa piilossa oleviin johtoin hai omaan johtoonsa. Kontakti varattuun johtoon saattaa varata myös sahkötyokalun paljaat metallipinnat ja aiheuttaa sahköiskun käytäjalle.
f) Työsttäessä käytä aina työstöaitaa tai oikolautaa ohjaimena. Tämä parantaa sahauksen tarkuutta ja vähentäa terän juuttumisen mahdollisuutta.
g) Käytä aina teria, joissa on oikean kokoiset ja muotoiset kiinnitsreiät (vinonelio tai pyörea). Terät, jotka eivät vastaa sahan kiinnitsosia, toimivat epäkesikesti, aiheuttaen hallinnan menetyksen.
h) Älä koskaan käytä vauroituneita tai väärä terän valirenkaita tai pulttia. Terän valirenkaat

ja pultti on erityisesti suunniteltu sahaasi varten parhaan mahdollisen toiminnan ja kayttoturvallisuuden takaamiseksi.

Takaiskun syyt ja käytäjan toimet sen estämiseksi

• Takaisku on äkillinen reactio puristuneeseen, juuttuneeseen tai värin kohdistettuun sahanterään, jolloin hallitsematon saha nousee ylös ja ulos tyokappaleesta kohti käytäjä;
  Kun tera on puristuksissa tai kiinnitty tiukasti uran sulkeutuessa, tera pysahtyy ja moottorin reactio tyontaa yksikon akillisesti takaisin kohti kayttajaa;
• Jos terä vaantyy tai kohdistuu vaärin sahauksessa, terän takareunan hampaat saattavat leikkautua kiinn puun ylapintaan, aiheuttaen terän kiipeämisen ulos urasta ja hyppaämisen takaisin kohti käytäjää.

Takaisku aiheutuu sahan vaarinkaytosta ja/tai vaarastä kayttomenetelmastä tai -olosuheista, ja se voidaan välttä noudattamalla allamainittuja oikeita varotoimia.

a) Pidä saha tukevassa otteessa molemmin käsin ja aseta käsivartesi vastustamaan takaiskun voimaa. Sijoita vartalosi terän jommalle kummalle sivulle mutta ei linjaan terän kanssa. Takaisku saattaa saada terän hyppääämään taaksepäin mutta käytäjä voi hallita takaiskun voimaa, mikäli oikeita varotoimia noudatetaan.
b) Kun terä juuttuu tai kun keskeytā sahaamisen mistä syystä tahansa, päästä liipaisimesta ja pidä sahaa liikkumatta materiaalissa, kunnes terä pysähtyy kokonaan. Alä koskaan yritä poistaa sahaa työsta tai vedä sahaa taaksepäin kun terä on likkeessä tai takaisku saattaa tapahtua. Selvita terän juuttumisen syy ja ryhdy korjaaviin toimin estäksesi sen.
c) Kun käynnistät sahan uudelleen työkappaleessa, keskitä sahanterä urassa ja tarkista, että terän hampaat eivät ole kiinni materialiissa. Jos terä on juuttunut, se saattaa likkua tai iskeä takaisin työkappaleesta, kun saha käynistetaan uudelleen.
d) Tue suuret levyt minimoidaksesi teran puristumisen ja takaiskut. Suuret levyt saattavat painua oman painonsa alla. Tukia tulee asettaa levyn alle molemmin puolin, lahellä sahauslinjaa ja lahelle levyn reunaa.

e) Alä käytä tylsiä tai vauroituneita terä. Teroittamattomat tai vaärin teroitetut terät tuottavat kapean ural, joka aiheuttaa liallista kitkaa, terän juuttumista ja takaiskuja.
f) Terän syvyyden ja viisteen säädön lukitsimien tulee olla tiukkoja ja lukossa ennen sahaamisen aloittamista. Terän säätöjen muuttuminen sahaamisen aikana saattaa aiheuttaa juuttumista ja takaiskuja.
g) Noudata erityista varovaisuutta kun teet "tyontosahauksen" olemassaolevaan seinaan tai muihin sukkoalueisiin. Esiintyontyva teraaattaa leikata esineita, jotka voivat aiheuttaa takaiskun.

Turvaohjeet

a) Tarkasta ennen jokaista käytöä, etta suojus sulkeutuu normalisti. Älä käytä sahaa, jos suojusei liiku vapaasti ja ympäröi terävälittomästi. Alakoskaan kiinnitä tai sido suojusta, jos terä on paljaana. Jos saha putoaa vahingossa, suojus voitaipua. Varmista etta suojus likkuu vapaasti eikä kosketa teräa tai jotain muuta osaa, kaikissa kulmissa ja leikkaussyvyksissä.
b) Tarkasta suojuksen palautsjousen toiminta ja kunto. Jos suojus ja jousi eivat toimi oikein, ne taytyy huoltaa ennen kayttöa. Suojus voitoinia hitaasti vauroituneiden osien, tahmeiden kerrostumien tai jatteiden kertymisen vuoksi.
c) Varmista etta sahan ohjauslevy ei siiry sahattaessa alaspain, kun teran viisteasetuse ei ole 90^ . Teran siirtyminen sivusuunnassa aiheuttaa takertelua ja todennaköisesti takapotkun.
d) Tarkasta aina, etta suojus peitttä erän ennen sahan sijoittamista penkille tai lattalle. Suojaamaton, vapaana rullaava terä saa sahan kulkemaan taaksepain ja sahaamaan kaikkea kohtaamaansa. Ota huomioon kuinka paljon aikaa kuluu erän pysahtymiseen kytkimen vapauttamisen jälkeen.

Erityiset turvallisuusohjeet

• Alä käytä vaantynyttä tai halkeillutta teräa.
• Tarkista saannollisesti, etta tera on ehja. Vaihda tera tarvittaessa.
  Käytä vain Fermin suosittelemia teria.

• Alä koskaan käytä sahaa, josta puuttuu osia tai johon on kiinnitetty muita varusteita kuin sahan mukana toimitetut tai joita ei suositella käytettväksi sahan kanssa.

• Alä koskaan pysaytä teräa kohdistamalla siihen sivuttaista voimaa.

• Irrota pistoke rasiasta, ennen kuin tarkistat teransuojuksen vapaan likkumisen tai ettei se ole jumittunut.
• Alä lukitse tai kiinnitta teransuojusta.
• Alä käytä sahaa ilman teränsujusta.
  Tarkista ennen käytöä, etta teransuojus on paikallaan.
• Irrota aina pistoke rasiasta, ennen kuin irrotat teransuojuksen, vaihdat teran, tarkistat sahan kuntoa tai teet huoltotöitä.
  Vaurioituneen virtajohdon saa vaihtaa vain valmistaja tai valtuutettu huoltohenkilo.
• Säilytä sahaa käytön jälkeen siten, etta terä ei vahingoitu.
• Alä käytä hiomalaikkoja.
  Käytäina hengityssuoja.
  Käytä ainoastaan suositeluja sahanteriä (esim. puun leikkaamiseen tarkoitetuissa sahanterissä on oltava EN 847-1 hyväksyntä).
  Käytäina kuulonsuojaimia.
• Käytä ainoastaan tuotemerkin mukaista terän halkaisijaa.
• Liitä sahaan sopiva testattu imuri, kun tyostät puuta tai muita materiaaleja, jotka muodostavat terveydelle vaarallista polyä.
• Muovia leikatessa tulee välttä terän ylikuumenemista ja muovin sulamista!
  Kasittele sahanteriä varoen, sillä ne ovat teräviä ja voivat aiheuttaa henkilövahinkoja. Suojakäsineiden käytto on suositeltavaa sahanterien käsittelyn aikana.
• Ole varovainen terien vaitamisen aikana, sillä ne voivat kuumentua kayton aikana. Anna terän jäahtyä ennen sen vaihtamista.
  Sailyta sahanteria aina turvallissesa paikassa.

Timanttilaikalla suoritettujen leikkaustoimenpiteiden turvallisuusohjeet

Leikkauskoneen turvallisuusohjeet

a) Tyokalun mukana toimitetu suoja tulee liittä tiukasti sahkötyokaluun ja asettaa maksimaalista turvallisuutta varten niin, ettā mahdollisimman vähän laikasta on nakyvissä käytäjan. Käytäjan ja sivullisten on oltava kaukana pyörivan laikan tasosta. Suoja auttaa suojaamaan käytäjan rikkoutuneen laikan sirpaleilta ja se体系建设 laikkaan kossettamisen.

b) Kaytä vain timanttilaikkoja sahkötyokalussa. Vaikka lisavaruste voidaan liittä sahkötyokaluun, se ei takaa turvallista toimintaa.
c) Lisāvarusteen nimellisnopeuden on oltava vāhintään yhtä suuri kuin sahkötyokaluun merkitty maksiminopeus. Nimellisnopeutta nopeammin pyörivat lisāvarusteet voivat rikkoutua tai singota irti.
d) Laikkkoja on käytettäv avin suositeltuihin käytöttarkoituksiin. Esimerkki: alä hio leikkuulaikan sivulla.
e) Kayta aina ehjlaikan vaippoja, joden halkaisija sopii valittuun laikkaan. Asianmukaiset laikan laipat tukevat laikkaa ja vahentavat taten laikan rikkoutusmisriskia.
f) Lisavarusteen ulkoisen halkaisijan ja paksuuden on vastattava sahkötyokaluntehoarvoa. Virheellisen kokoisia lisavarusteita ei voida suojata tai hallinta asianmukaisesti.
g) Laikkojen ja laippojen kiinnitsreian on kooltaan sovittava hyvin sahkotyokalun karaan. Laikat ja laipat, joiden kiinnitsrei eivat sovi sahkotyokalun asennusosaan, ne menevat epatasapainoon, tarsevat likaa ja aiheuttavat hallinnan menetyksen.
h) Älä käytä vauroituneita laikkoja. Tarkista laikat lovien ja halkeamien varalta ennen jokaista käytökertaa. Jos sahkötyokalu tai laikka pudotetaan, tarkista sen ehjyys tai asenna ehjä laikka. Kun laikka on tarkistetu ja asennettu, käytäjan ja sivullisten on oltava kaukana pyörivan laikan tasolta ja käytä sahkötyokalua maksiminopeudella ja kuormittamattomanayhden minuutin ajan. Vauroituneet laikat rikkoutuvat yleenä tamän testin aikana.
i) Käytä henkilökohtaisia suojavarusteita.
Käytä käytöttarkoitukstesta riippuen
kasvosuojainta, suojanaamaria tai suojalaseja.
Käytä asianmukaista hengityssuojaa,
kuulonsuojaimia, suojakäsineitä ja suojaliinaa
pienien työkappalesirujen varalta. Suojalasien on suojattava silmat toimenpiteen aikana
lentäviltä työkappalejäämltä. Hengityssuojan
on suodatettava toimenpiteen aikana
muodostuvat hiukkaset. Pitkäaikainen
altistuminen korkealla melutasolle voi
aiheuttaa kuulovaurioita.

j) Pida sivulliset henkilot turballisen valimatkan paassä työvalueelta. Kaikkien työvalueelle tulevien henkilöiden on käytettäven henkilökohtaisia suojavarusteita. Työkappaleen tai rikkoutuneen laikan sirut voivat singota ja aiheuttaa henkilövahinkoja välittöman työvalueen ulkopuolellakin.
k) Pidä sahkötyokalusta vain sen eristetyistä pinnoista, kun suoritat toimenpiteita, joissa leikkaava lisavaruste voi koskettaa piilossa olevia johtoja tai sen omaa johtoa. Jos leikkaava lisavaruste koskettaa "jännitteenalaista" johtoa, sahkötyokalun suojaamattomat metalliosat voivat olla "jännitteenalaisia" ja käytäja voi saada sahköiskun.
I) Aseta johto pois pyorivan lisavarusteen tieltä. Jos menetät hallinnan, johto voi leikkautua tai juuttua kiinnjoloin katesi tai käsivartesi voityontyä pyorivän laikkaan.
m) Alä koskaan aseta sahkötyokalua alas, ennen kuin lisavaruste on pysahtynyt kokonaan. Pyörivä laikka voi juuttua pintaan ja vetässahkötyokalun pois hallinnasta.
n) Alä käynnistä sahkötyökalua, kun kuljetat sitä vierelläsi. Jos osut vahingossa pyörivään lisāvarusteeseen, se voi jaädä vaatteisi, joilloin lisāvarusteesi voi vetätyä kehoosi.
o) Puhdista sahkötyokalun ilma-aukot sānnöllisesti. Moottorin puhallin imee polyn kotelon sisäle ja metallijauheen liialinen kertyminen voi aiheuttaa sahkövaaroja.
p) Älä käytä sahkötyökalua syttyvien materiaalien lahellä. Kipinät voivat sytyttä kyseiset materiaalit.
q) Älä käytä lisavarusteita, jotka vaativat nestemäisiä jäähdytsaineita. Veden tai muiden nestemäisten jäähdytsaineiden käytto voi johtaa sähköiskuun.

Takaisinisku ja vastaavat varoitukset

a) Pidä sahkötyokalusta tiukasti kiinni ja asetakehosi ja käsivartesi niin, etta voit vastamahdolliseen takaisiniskuvoimaan. Käytä ainalisakahvaa,Jos se on olemassa,takaisiniskunhallitsemiseksi tai vantoreaktion hallitsemiseksi kaynnistyksen aikana.Käytäjä voi hallita vaantoreaktioita tai takaisiniskuvoimia,jos asianmukaiset varotoimenpiteet toteutetaan.
b) Alä koskaan aseta kattä pyörivän lisävarusteen lahelle. Lisävaruste voi iskeytyä takaisin kaden yli.

c) Alä aseta kehoasi samansuuntaisesti pyörivään laikkaan. Takaisinisku vie työkalun voimalla laikan likettä vastakkaiseen suuntaan sen osuessa esteeseen.
d) Ole erityisen varovainen, kun tyostät kulmia, teräviä reunoja jne. Välta lisāvarusteen ponnahdusta ja esteeseen osumista. Nurkissa, terävissä reunoissa tai ponnahduksissa pyörivä lisāvaruste voi leikkautua kiinni ja aiheuttaa hallinnan menetyksen tai takaisiniskun.
e) Alä kiinnitā sahakitjua, koristeleikkausterä, hammadettua timanttilaikkaa yli 10 mm:n perifeerisellä reiällä tai hammadettua sahanterä. Ne voivat aiheuttaa usein takaisiniskuja ja hallinnan menetyksen.
f) Älä leikkaa laikkaa kiinni tai kohdista sihen lian suurta painetta. Älä yritä suorittaa liian syvää leikkauista. Jos laikkaan kohdistetaan liikaa voimaa, sen kuormitus ja suurempi ja se voi taitua tai kiinnittyä leikkauskohtaan helpommin, jolloin seurauksena voi olla takaisinisku tai laikan rikkoutuminen.
g) Kun laikka on jäntykiinn taiJosleikkaus halutaan keskeyttäjostakin syysta, kytke sahkotyokalu pois paalta ja pisa sitpaikoillaan, kunnes laikka pysahtyy kokonaan. Aylrityoistaa laikkaa leikkauskohdasta sen ollessa likkeessa, muutoin seurauksena voi olla takaisinisku.Tutki ja korjaa laikan kiinn juuttumisen syy.
h) Alä aloita leikkausta uudelteen laikan ollessa kiinni tyokappaleessa. Annan laikan saavuttaa täysi nopeus ja aseta laikka varoen uudelleen paikoilleen. Laikka voi taitua, siirtyä yloispain tai iskeytyä takaisin, jos sähkötyokalu käynnistetään laikan ollessa kiinni tyokappaleessa.
i) Tue paneeleja tai suuria tyokappaleita, jotta laikka ei juuttuisi kiinni tai iskeytyisi takaisin. Suuret tyokappaleet painuvat alaspain oman painonsa vuoksi. Tuet on asetettava tyokappaleen alapuolle leikkauslinjan ja tyokappaleen reunojen lahelle laikan molemmilla puolilla.
j) Ole erittäin varovainen, jos suoritat "taskuleikkauksen" olemassa olevaan seinään tai muihin umpinaisiin alueisiin. Ulos tuleva laikka voi leiikata kaasu- tai vesiputkia, sahköjohtoja tai muita kohteita, jotka voivat aiheitta takaisiskun.

Olea aina huolellinen.

Sahkoturvallisuus

Sahkölaitteita käytettaessa on aina noudatettava paikallisia turvamaarayksiä tulipalon, sahköiskujen ja loukkaantumisten välttämiseksi.

Tarkista aina, ovatko verkkojannite ja koneen typpikilvessä ilmoitettu jannite yhteen sopivia.

Luokan II kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita.

Mikali sahkjohtoa taytyy vaihtaa, taman taytyy turvallisuusriskien valttamiseksi suorittaa valmistaja tai valmistajan valtuuttama taho.

Jatkojohtoen kaytto

Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon otaen. Johdon ytimien on oltava vähintään 1,5 mm2. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

3.ASENTAMINEN

Kahvan asentaminen

Kuva 2

• Asenna kahva (2) koneen metalliosaan kuvan 2 mukaisesti.
• Kiinnitta hattumutteri (11) kirealle avaimen avulla.

Rinnakkaisohjaimen liittäminen

Kuva 3

• Kiinnitta rinnakkaisohjain (12) koneen oikealle puolelle kuvan 3 mukaisesti.
  Lukitse ohjain kiertamalla saatounppia (13) myotapäivän.

4. KÄYTTO

Poista pistoke pistorasiasta ennen asennustöden aloittamista!

Leikkuusvyyden saatö

Kuva 1,5

Leikkuusvyytta voidaan saataa leikuusvyyden rajoittimella.

• Löysä sahaussyvyyden rajoitinta (3) kuusioavaimella (17) ja siirra sahaussyvyyden rajoitin halutun sahaussyvyyden kohdalle. Sahaussyvyy's 'A' on esitetty kuvassa 5B.
  Kiristaa sahaussyvydyden rajoitin (3) kuusioavaimella (17).

Vihje:

• Parhaan tuloksen saavuttamiseksi leikuusvyyttä pitäisi säätä vähän suuremmaksi kuin materiaalin paksuus kun puuta sahataan.
• Myös muovimateriaialeja sahatessa leikuusvyyttä pitäisi sätä vähän suuremmaksi kuin materiaalin paksus. Mikäli materiaali alkaa sulamaan sahatessa, leikuusvyyden isommalle sätäminen poistaa yleensä ongelman.
  Kun sahataan metalleja leikkuusvyyden pitäisi olla ainakin 1.0 mm suurempi kuin materiaalin paksuus jotta paras mahdollinen tulos saavutettaisin.
• Puuta tai muovia sahatessa leikkuusvyyttä voidaan myos sātāa tāsmalleen samaksi kuin materiaalin paksuus, jotta alla oleva pintaa ei vahingoittuisi. Tāmā voi kuitenkin johtaa sihen etta jalki on vahan epasiisti tyokappaleen kaantopuolella.

Sahaterän vaihto ilman suojan poistaminen Kuva 4

Jos sahateria asennetaan vaarassasennossa, tyokalu voi vahingoittua pysyvästi. Käytä suojakäsinitea viltohaavojen valttamiseksi!

1. Paina karan lukituspainiketta (14) sahan kiertämisen estamiseksi. (kuva 4A)

2. Pidä karan lukituspainiketta (14) alhaalla ja lóysää kiinnitysmutteri (16) kuusioavaimella (17). (kuva 4B)

3. Irrota asennuslaippa (15)

4. Löysää sahaussyvyyden rajoitinta (3) kuusioaivaimella (17) ja paina suojusta terän irrottamiseksi. (kuva 4C)
5. Pidä suojusta alhaalla ja aseta uusi tera teräakseliin. Varmista, etta reikä on oikeassa kohtaa ja hampaat osoittavat kaarevan nuolen suuntaan. (kuva 4C)
6. Asenna asennuylaippa (15) paikoilleen varmistaen, etta sen pitkät sivut vastaavat teräakselin pitkiä puolia.
7. Pida karan lukituspainiketta (14) alhaalla ja kiristä kiinnitysmutteri (16) kuusioavaimella (17). (kuva 4D)
8. Varmista, etta tera pyorii tasaisesti kiertamalla sahanteraa vahintaan yhden kierroksen verran. Tarkista, etta suojus toimii virheettomasti.
9. Konetta voidaan taas käytäa.

Sahan painaminen ja käynnistäminen samalla. Kuva 1

Oikea sahausote tekee sahaamisesta kevyen, puhtaan ja turvallisen.

Tarkkuuspyörösaha sopii ainoastaan oikeakäitisille.

• Ota luja ote kahvasta, niin etta se sopii hyvin käteen. Peukalon on oltava samalla tasolla kuin taaempi On/Off-kytkin.
• Varmista, etta etuosan tuuletusaukot ja vahintaan yksi takaosan tuuletusaukko ovat esillä.
  Työnnä virrankatkaisijaa (4) eteenpän.
• Pästä virrankatkaisijaa irti sammuttaaksesi sahan.

Nopeudens saataminen

Kuva1

Vaadittu nopeus voidaan saataa nopeuden saatunupilla (7). Kiertonopeus voidaan saataa myos kayton aikana.

• Lisää nopeutta kiertämälla nopeudenaatönuppia (7) myotapäivään.
• Laske nopeutta kiertamalla nopeudenaatonuppia (7) vastapäivän.

Vaadittu nopeus riippuu materialista ja se voidaan märittä käytannon testeillä.

Kiinnitys

Leikattavaa materiaalia ei yleensä tarvitse kiinnittä edellyttäen, etta se on tuettu tāysin tyotasolle ja etta siitä pidetaän yhdellä kadellä kiinni. Kappale tulee kiinnittäa, kun:

• Käytäjällä ei ole kokemusta sahkötoimisten sahojen käytösta tai riittävästi voimaa käsissä
• Pieniä kappaleita tai kovaa materiaalia leikataan.

Sahaaminen

• Siistin sahajänen saavuttamiseksi saha pitäisi käyttaa viivoittimen kanssa.
• Tarkista teknisistä tiedoista, sopiiko saha käytettväksi sahattavalle materiaalille.
• Asenna sopiva terä. Varmista, etta terä on teräva ja ehja.
  Saaadasahaussyvyys.
• Aseta sahattava materiaalin tasaiselle pinnalle, kuten sahauspenkkiin, pöydälle tai lattiale. Jos sahaat esimerkiki betonilattiale, aseta esimerkiki pahvinpalanen sahattavan materiaalin alle lattian ja terän sujojaamiseksi.
  Työnnä pistoke rasaan.
• Pida sahasta lujasti kiinni ja aseta metallinen pohjalevy sahattavalle materiaalille. Varmista, etta levyn takaosa ulottuu sahauspenkinulkopuolle. Alä paina vielā sahaa materiaaliin.
• Käynnistä saha ja odota parti sekuntia, etta saha pyörii tāydellā nopeudella. Paina saha materiaaliin hitaasti ja varovaisesti, mutta samalla varmasti. Paina sitten saaaa eteenpän leikkausviivaa pitkin. Alä koskaan vedà sahaa taaksepän.
• Sahan vieminen eteenpain vaatii vain vahan voimaa. Lian suuri voima vioittaa ja kuluttaa teräa ja sahaa.
• Varmista, etta pohjalevy on aina vasten sahattavaa esinettä. Tämä on erityisen tärkeää sahauksen alku- ja loppupisteissä, tai sahattaessa lyhyitä nauhoja, joloin pohjalevy ei saa kaikilta osiltaan tukea.
• Nosta sahauksen jälkeen saha ylos ja sammuta se. Jos sahauspölyä on kertynyt runsaasti, anna sahan olla käynnissä, kunnes poly on poistunut.

Huom.: Sahaa aina eteenpän. Älä koskaan vedä sahaa taaksepän. Harjoittele sahan käytöä sahaamalla ensin puuta.

Muotojen leikkaaminen

• Siistin sahajäljen saavuttamiseksi saha pitäisi käyttaa viivoittimen kanssa.
• Säädä sahaussyvyys, työnnä pistoke rasiaan ja aseta metallinen pohjalevy sahattavalle

esineelle. Varmista, etta teransuojuksessa oleva pituusasetus on kohdisttu aloituspisteeseen.

• Käynnistä saha ja odota, etta saha pyörii tāydellä nopeudella. Paina saha materiaaliin hitaasti ja varovaisesti, mutta samalla varmasti. Paina sitten saaaa eteenpän sahausviivaa pitkin. Alä koskaan vedà sahaa taaksepän.
• Nosta sahauksen jälkeen saha ylos ja sammuta se. Jos sahauspölyä on kertynyt runsaasti, anna sahan olla käynissä, kunnes poly on poistunut.

Vinkkejä muotojen sahaamiseen:

• Jos sahattava reikä on tarkoitus peittä, esimerkiki suhaltimen suodattimella, nurkkien sahaukset voivat++, ristikkain, joloin osa irtoaa helposti.
• Jos reikä jää nakyviin, nurkkien sahaukset on paras jättä tarkan mittaisiki. Koska käytössä on pyörea terä, pois leikattava osa ei putoa heti pois. Nurkat on viimeisteltävä puukolla. Jos materiaali on ohutta eikä taustapuolen ulkonäkö ole tärkeää, leikattava osa voidaan tyontää irti.
• jos sahaus voidaan tehdä taustapuolelta, pois leikattava osa voidaan merkitä hieman yllittävin sahauksin. Sahaamalla sitten taustapuolelta nurkat ovat edestä siistit. Teknisissä tiedoissa on asteikko ylityksistä.

Joistakin kovista materiaaleista ei voi leikata osia irti.

Kovien ja karkeiden materiaalien sahaaminen

Varoitus! Alä koskaan saaaa materiaaleja, joista irtoaa vahingollisia aineita, kuten Teflonia (PTFE) tai asbestia.

Metallilevyt

• Sädā sahaussyvyys aina vähintään 1 mm materiaalin paksuutta suuremmaksi, jotta saha ei luiskahda. Aseta metallilevyn alle pahvinpalanen.
• Poista esteet ja ruoste sahauskohdasta.
• Metallin sahaaminen helppottuu levittamalla mehilaisvahaa tai huonekalukiilloketta sahan pohjalevyyn.

• Alā sahaa terastātai galvanoitua terastā.

• Pidä tauko 2 minuutin valein metallin sahauksen yhteydessä.

Keraamiset ja muut LAST

• Käytä sopivaa terä. Käytä polynpoistoa, koska kertynyt poly voi estä teränsuojuksen liikkumisen.
• Aseta pohjalevylle tai sahattavalle esineelle suojaava teippi. Tämä helpottaa sahaamista ja estaa laattaa naarmuuntumasta.

Harjoitte sahaamalla puuta ennen metallin tai joidenkin muovien sahaamista. Näissä tarvitaan enemmän voimaa pitämän sahattava kappa paikallaan ja sen vuoksi joskus joudutaan käytämän puristimia.

Pölynkeräys

Kuva 1

Tarkkuuspyörösaha on tehokas saha. Sahauksen aikana kehitty runsaasti polyä. Poly on kerattäva, koska terä on täysin koteloitu.

• Imuri voidaan liittaa sahan polynpoistoputkeen (8) kaytaen koneen mukana toimitettua polynpoistosovitinta.
• Varmista, etta polynimuria voidaan kayttaa sahkotyokalun kanssa. Yleensa tavalliset veden- ja polynimurit sopivat tahan kaytttoon.
• Suosittelemme polynkeräyksen käytämistä paljon sahattaessa, koska tällöin kuluu vähemmän aikaa sahan ja työmpäristön puhdistamiseen.
• Polynkeräys on tarpeen sahattaessa vaarallisia materiaialeja, kuten kovapuuta, MDF-levyjä tai keramiikkaa.
• Pölynkeräyksen käytö on suositeltavaa, joshaluat pitää työskentelyvalueen puhtaana.
• Polynkeräystä on käytettä, jos sahattava materiaali on kosteaa.

5. HUOLTO JA KUNNOSSAPITO

Irrota pistoke välittömästi pistorasiasta, jos johto vioittuu. Irrota myös pistoke huoltotoimien aikana.

Huolto

Laitteet on suunniteltu toimimaan ongelmitta ilman huoltoa pitkä aikoja. Sahan saannöllinen puhistus ja oikea kasittely takaavat pitkän kayttöian.

Puhdistaminen

Saha on puhdistettava sännöllisesti turvallisuussyista. Polyn keraantyminen heikentaa sahan toimintaa.

• Irrota pistoke pistorasiasta.
• Irrota teränsuojus ja puhdista se huolellisesti pehmeälla harjalla, esimerkiki maalipensseillä.
• Pyyhi laitteen pinta saannollisesti pehmeallä ja kostealla liinalla, mieluiten aina kayton jälkeen. Varmista, etta tuuletusaukot ovat puhtaat eivatkä tutkeutuneet. Käytä tiukasti kiinnittyeneseen likaan pehmeäkostutettua kangasta. Älä käytä liuottimia, kuten alkoholia, bensiiniä tai ammoniakkia. Ne voivat vahingoittaa muoviosia.

Voitelu

Jos saatunupin kierto vaatii voimaa, kierra sitä auki, kunnes kuminen tiiviste on nakyvissä. Puhdista tiivisteen alue pehmean harjan avulla ja levità tiivisteelle mutama tippa synteettistä oljya.

Viat

Jos kone vikaantuu esimerikksi osan
kulumisen johdosta, ota yhteys takuukortin
huoltopisteeseen. Tämän käytöoppaan
takasivulla on Hajotuskuva, jossa on lueteltu
tilattavissa olevat osat.

YMPÄRISTÖ

Kone on pakattu tukevasti, jotta se ei
vahingoitu kuljetuksen aikana. Kierratettavää
pakkaismateriaialia on käytety kaikissa
sopivissa kohteissa. Vie pakkaismateriaalit siksi
kierratettväksi.

Vialiset ja/tai kaytosta pointetut sahkotyokalut ja elektroniset tyokalut on vietavaviralliseen kerayspisteeseen havitettavaksi.

Vain EC-maille

Alä havita sahkolaitteita kotitalousjatteen mukana. Sahko- ja elektronikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sahkolaitteet on havitettäv erilliskerayksessä ymparistöystävallisesti.

TAKUU

Lue takuuehdot erillisestä takuukortista.

Tuotteeseen ja käyttooppaaseen voidaan tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.

PRAECISIONSRUNDSAV

CSM1043 - 500W, Ø85mm

Eykataaotaan tnc laibn

Eik. 2
