MSM1039 - Saha Ferm - Ilmainen käyttöohje ja opas

Merkki	Ferm
Malli	MSM1039
Tuotetyyppi	Radiaalinen jiirisaha
Syöttöjännite	220-240 V ~ 50 Hz
Teho	1500 W
Tyhjakäyntinopeus	4500 tr/min
Terän halkaisija	210 mm
Terän reikä	30 mm
Terän paksuus	2,8 mm
Leikkaussyvyys (jiiri 0°, viiste 0°)	70 x 305 mm
Leikkaussyvyys (jiiri 45°, viiste 0°)	70 x 210 mm
Leikkaussyvyys (jiiri 0°, viiste 45°)	35 x 305 mm
Leikkaussyvyys (jiiri 45°, viiste 45°)	35 x 210 mm
Jiirikulma	-45° - +45°
Viistekulma	0° - 45° (vasen)
Paino	12 kg
Äänenpainetaso (Lpa)	93,6 dB(A)
Äänitehotaso (Lwa)	106,6 dB(A)
Suojausluokka	II (kaksoiseristys)
Laser	Kyllä, luokka 2 EN 60825-1 mukaan
Liukutoiminto	Kyllä
Pölypussi	Sisältyy
Huolto	Liukukiskojen puhdistus, hiiliharjojen vaihto
Turvallisuus	Suojakotelo, terän lukitus, lukitustappi

Usein kysytyt kysymykset - MSM1039 Ferm

Kuinka säädän jiirikulman Ferm MSM1039 -sahassa?

Löysää lukitusnuppia (10), paina lukitusvipua (11) ja käännä pöytä haluttuun kulmaan. Vapauta vipu ja kiristä nuppi. Esiasetettuja asentoja ovat: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Kuinka vaihdan sahanterän?

Irrota kone verkkovirrasta. Poista paluuvarsi ja pulttisuoja. Lukitse terä lukitusnupilla (22), kierrä pultti (17) auki myötäpäivään, poista laippa ja terä. Asenna uusi terä kiertosuunnan mukaan (nuoli). Kiristä pultti ja asenna suojus takaisin.

Kuinka käytän ohjauslaseria?

Paina laserin päälle/pois-kytkintä (2) sytyttääksesi sen. Sammuta päästämällä kytkin. Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin.

Kuinka kuljetan sahaa turvallisesti?

Aseta jiiri ja viiste 0°. Lukitse kulmansäätönuppi (9). Liu'uta kone kokonaan itseesi päin ja lukitse liukutoiminto (12). Avaa lukitustappi (5), laske pää ja lukitse tappi uudelleen. Nosta konetta tukevasta alustasta, älä koskaan kahvasta.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että pistoke on kytketty. Jos johto on vaurioitunut, vaihdata se. Jos kytkin on viallinen, ota yhteyttä jälleenmyyjään korjausta varten.

Kuinka puhdistan sahan liukukiskot?

Puhdista liukukiskot pehmeällä liinalla pölyn poistamiseksi. Levitä muutama tippa voiteluainetta ja liikuta sahaa edestakaisin öljyn levittämiseksi.

Mikä on suurin leikkaussyvyys?

Jiirissä 0° ja viisteessä 0° kapasiteetti on 70 x 305 mm. Jiirissä 45° ja viisteessä 0° se on 70 x 210 mm. Jiirissä 0° ja viisteessä 45° se on 35 x 305 mm. Jiirissä 45° ja viisteessä 45° se on 35 x 210 mm.

Voinko leikata metallia tai kiveä tällä sahalla?

Ei. Tämä saha on tarkoitettu ainoastaan puulle. Metallin, kiven tai asbestin leikkaaminen on kiellettyä ja vaarallista.

Kuinka asennan pölypussin?

Paina pölypussin kiristyslaitetta (13) ja liu'uta se koneen takaosan aukkoon. Vapauta kiristyslaite kiinnittääksesi sen.

Kuinka säädän viistekulman?

Löysää takana oleva säätönuppi (9). Kallista sahaa kahvasta haluttuun kulmaan (0° - 45°). Kiristä säätönuppi.

KÄYTTÖOHJE MSM1039 Ferm

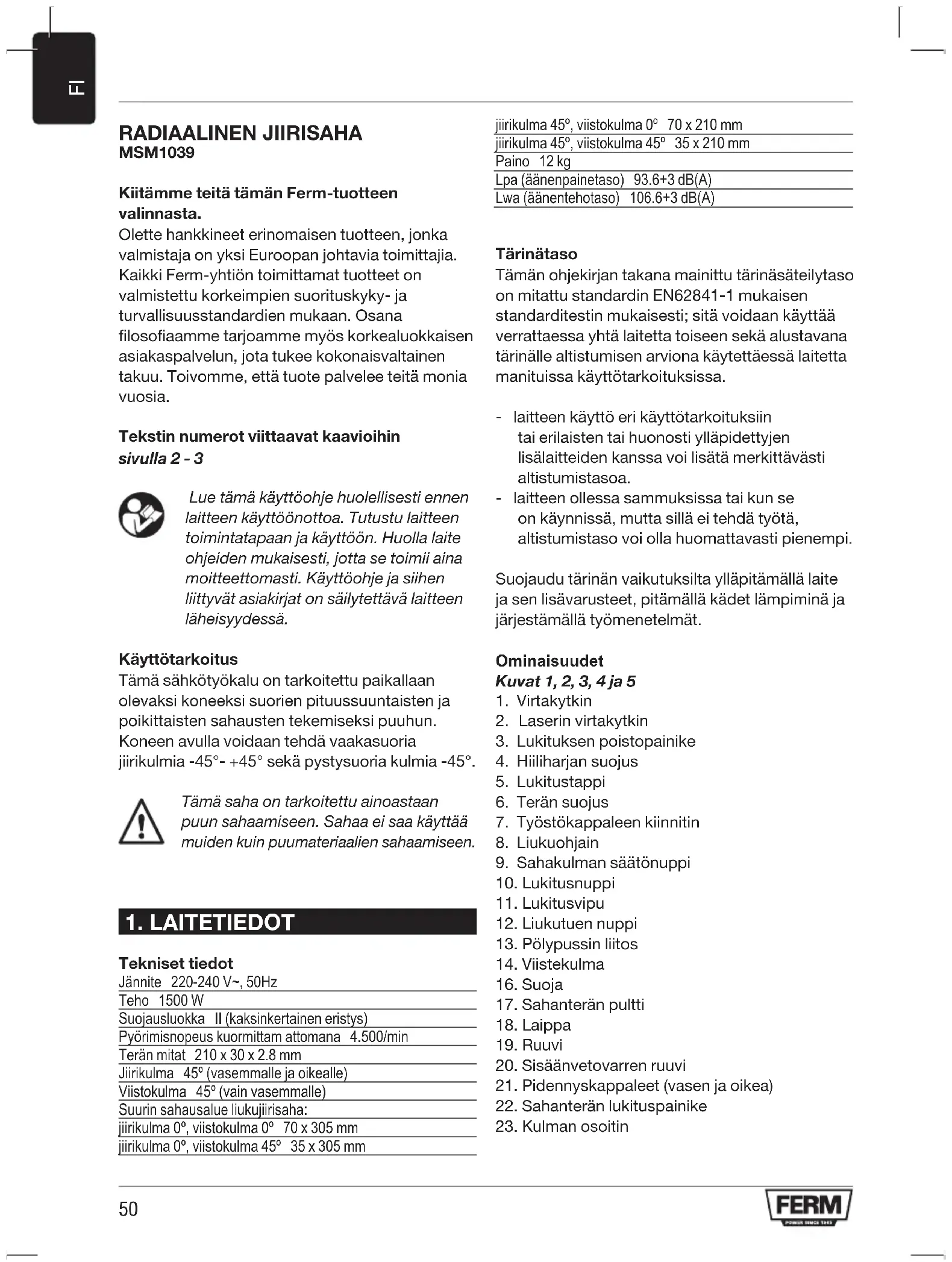

Kiitämme teita taman Ferm-tuotteen valinnasta.

Olette hankkineet erinomaisen tuotteen,jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtiön toimittat am tuotteet on valmistetu korkeimpien suorituskyk- ja turvallisuusstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu.Toivonne,ettauote palvelee teita monia vuosia.

Tekstin numerot viittaavat kaavioihin sivulla 2 - 3

Lue tamä käyttoöhje huolellisesti ennen laitteen käyttoönottoa. Tutustu laitteen toimintatapaan ja käyttoën. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttoöhje ja sihen liittyvät asiakirjat on sailytettäva laitteen laheisyydessä.

Käytötarkoitus

Tämä sahkötyökalu on tarkoitetu paikallaan olevaksi koneeks suorien pituussuuntaisten ja poikittaisten sahausten tekemiseksi puuhun. Koneen avulla voidaan tehdä vaakasuoria jirikulmia -45°- +45° sekä pystysuoria kulmia -45°.

Täm saha on tarkoitettu ainoastaan puun sahaamiseen. Sahaa ei saa kayttä muiden kuin puumateriaialien sahaamiseen.

1. LAITETIEDOT

Tekniset tiedot

Jannite 220-240 V\~,50Hz

Teho 1500 W

Sujoausluokka II (kaksinkertainen eristys)

Pyorimisnopeuskuormittam attomana 4.500/min

Terän mitat 210 × 30 × 2.8 ~mm

Jirikulma 45^ (vasemmalle ja oikealle)

Viistokulma 45^ (vain vasemmalle)

Suurin sahausalue liukujirisaha:

jiirukulma 0^ ,viistokulma 0^70× 305mm

jiirukulma 0^ ,viistokulma 45^ 35× 305mm

jiirukulma 45^ ,viistokulma 0^ 70× 210mm

jiirikulma 45^ ,viistokulma 45^ 35× 210mm

Paino 12 kg

Lpa (aenepainetaso) 93.6+3 dB(A)

Lwa (aenentehotoso) 106.6+3 dB(A)

Tärinataso

Täm'an ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN62841-1 mukaisen standarditestin mukaisesti; sitä voidaan käytää verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettäessä laitetta manituissa käytötarkoitsuissa.

• laitteen käytto eri käytötarkoituksiin tai erilaisten tai huonosti yllapidetyjen lisälitteiden kanssa voi lisā merkittävasti altistumistasa.
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi.

Sujaudu tärin ana vaikutuksila yllapitamalla laite ja sen lisavarusteet, pitamalla kdet lampiminä ja järestamalla tyomenetelmat.

Ominausuudet

Kuvat 1,2,3,4ja5

1. Virtakytkin
2. Laserin virtakytkin
3. Lukituksen poistopainike
4. Hiliharjan suojus
5. Lukitustappi
6. Terän suojus
7. Tyostokappaleen kiinnitin
8. Liukuohjain
9. Sahakulman saatunuppi
10. Lukitusnuppi
11. Lukitusvipu
12. Liukutuen nuppi
13. Polypussin liitos
14. Viistekulma
15. Suoba
16. Sahanterän pultti
17. Laippa
18. Ruuvi
19. Sisaanvetovarren ruuvi
20. Pidennyskappaleet (vasen ja oikea)
21. Sahanteran lukituspainike
22. Kulman osoitin

2. TURVALLISUUSOHJEET

Sähkötyokalujen kayton aikana on noudatettava perusturvallisuusohjeita tulipalovaaran valtamiseksi. Sähköisku ja henkilovahinko. Lue tuotetta koskeva ohjekirja ja turvallusuushjeet ennen sähkötyokalun kayttöa ja sailytä ohjeita varmassa paikassa.

Koneen pysyvä asennus.

Kuva.6

Tämä kone on tarkoitettu pysymään paikoillaan ja se on turvallisuussyistä asennettava aina tiukasti paikoilleen. Konetta ei saa käyttaa liikkuvissa käyttokohteissa. Kone voidaan asentaa kahdella eri ravalla:

a) Tyotasoon pysyvästi kiinnitetty kone. Kone on kiinnitettäva tyotasoon 4 pultilla.
b) Alarunkoon pysyvästi kiinnitetty kone. Kone on kiinnitettäva alarunkoon 4 pultilla ja alarunko on kiinnitettäva 4 pultilla lattialevyn, jonka koko on vahintäan 1 neliometri.

Symbolit

Seuraavat symbolit ovat tärkeitä sahkötyokalun käytöä varten. Kyseisten symbolien virheetön tulkinta auttaa käytämaan sahkötyokalua turvallisesti.

Ilmoittaahrenkilovahingon, kuolemanvaaran tai tyokalun vauroitumisvaarasta, ellei taman ohjekirjan ohjeita noudateta

Huomio, sahköiskuvaara

Päesy kiellettyulkopuolisilta

Käytäsuojalaseja

Käytä kuulonsuojaimia Melulle altistuminen voi aiheuttaa kuulon heikentymisen.

Käytähengityssuojaa

Vaara-alue! Pidä kädet kaukana (10 cm)
leikkausalueelta koneen ollessa
käynnissä. Henkilövahinkovaara, jos
sahanteraan kosketaan.

Alä kohdista lasersadettu muihin henkilöihin tai eläimiin. Alä katso lasersateeseen edes valimatkan päästa. Tämä sahkötyokalu tuottaa luokan 2 lasersateen standardin EN 60825-1 mukaisesti. Tämä voi johtaa sokeutumiseen.

Levyn mitat. Huomaa sahanterän koko.
Rei'an halkaisijan on sovittava tyokalun
karaan, valysta ei saa olla. *Kayta
ainoastaan toimittajan maarittamää
tayttorengasta, valysta ei saa olla lainkaan.

Kuljeta konetta ainoastaan sisäänpäin suuntautuneessa kuljetusasennossa.

1.Työalueenturvallisuus

a) Pida tyolue mahdollisimman puhtaana ja varmista alueen hyva valaistus.
Onnettomuksia voi sattua helpommin epasiistillai tai huanosti valaistulla alueella.
b) Alä käytä sahkötyokaluja rajahdysalttiissa ymparistössa, kuten syttyvien nesteiden,
kaasujen tai polyn lahellä. Sähkötyokalut luovat
kipinoitä, jotka voivat sytyttäa polyn tai hóryt.
c) Varmista, etteivat lapset tai sivulliset paase tyokalun lahelle sen ollessa kaytossa.
Epahuomio voi johtaa hallinnan menetykseen tai materiaalin sinkoamiseen.
d) Älä koskaan jätä konetta ilman valvontaa ennen kuin se on irrotetu sahköverkosta.

2.Henkilokohtainerturvallisuus

a) Jos et ole tutustunut koneen kayttoon. Ammattilaisen, ohjaajan tai teknikon on annettava sinulle laitteen kayttoa koskevia ohjeita.
b) Säilytä tyhjäkäynnillä käyvat sahkötyokalutlasten ulottumattomissa. Sahkötyokalut ovatvaarallisia kouluttamattomien henkilödenkäsissä.
c) Pidä sahkötyokalut kuivina, puhtaina, oljytöminä ja rasvattomina. Oikeaoppisesti säilytetyt sahkötyokalut ovat turvallisempia ja niitta voidaan hallita helppommin. Rasvaiset kahvat ovat liukkaita ja voivat aiheuttaa koneen hallinnan menetyksen.
d) Varmista, etta työmpäristö on aina puhdas ja siisti. Muutoin vaarana on liukastuminen tai kaatuminen.
e) Pysy valppaana, tarkkaile toimenpiteita ja kayta

tervettä järkeä sahkötyokalun kayton aikana.

f) Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Tämä mahdollistaa sahkötyokalun paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä konetta alkoholin, huumeaineiden tai läakkeiden vaikutuksen alaisena. Epahuomio sähkötyokalun käytön aikana voi johtaa vaaratilanteeseen.
h) Käytä aina suojavarusteita. Käytä aina suojalaseja, hengityssuojaa, kuulonsuojaimia, turvajalkineita. Käytä suojakäsineita koneen huollossa tai raakamateriaialeja käsitetlessa. Sido hiukset. Henkilövahinkojen välttäminen
i) Ole varovainen kaksoisviistesaumoja sahatessa.
Sahanteran, tyostokappaleen ja käsien on
oltava aina nakyvissä sahaamisen aikana.
j) Alä sahaa koskaan useampaa kuin yhtä työstkappaletta kerrallaan.
k) Varmista, ettei tyostokappaleessa ole nauloja tai muita vieraita esineita.
I) Alä koskaan käytä tata konetta metallin tai kiven työstämseen.
m) Älä työsta asbestia sisälävää materiaialia.

3.Sahkötyökalunturvallisuus

Koneen ensimmäisen käyttokerran ja sen jälkeen jokaisen käyttokerran yhteydessa:

Irrota pistoke pistorasiasta ennen toimenpiteiden suorittamista koneeseen.

Yleista: Tarkista koko sahakone. Jos koneessa on puuttuvia, taittuneita, vaurioituneita tai vialisia osia, tai jos mekaanisia tai sahkosiä vikoja esiintyy tai havaitaan, tai jos koneen melutaso on erittain korkea, lue lisaohjeita ohjekirjasta. Jos koneessa havaitaan vikoja, ne tulee korjata ennen koneen kayttöa. Vain alkuperaisià varaosia saa kayttä!

Jos sinulla on kysyttavaa omaan turvallisuuteesisi tai koneen turvallisuuteen liittyen, ota yhteyttakoneen jalleenmyyjään.

Sahköjarestelmä

a) Kayta aina alkuperäista pistoketta, joka sopii pistorasiaan. Alä käytä sovitinta maadoitetuilla sahkötyokaluilla. Muuttamattomat pistokkeet

ja sopivat pistorasiat vahentavat sahkokun vaaraa.

b) Älä käytä konetta vaurioituneella virtajohdolla.
Älä koske vaurioituneeseen johtoon tai vedä pistokkeesta käytön aikana, kun johto on vaurioitunut. Vaurioituneet johdot lisävät sahköiskun vaaraa.
c) Tarkista johto saannollisesti ja korjauta vauroitunut johto. Johtoen tai pistokkeiden vaihto. Havita vanhat johdot ja pistokkeet valittomasti, kun ne on vaihdettu uusiin. Irtonaisen johdon pistokkeen liittaminen pistorasiaan on vaarallista. Käytä alkuperäistä virtajohtoa ja pistoketta, ne saa korjata vain valtuutetu henkilö sähkötyokalun turvallisuuden sailyttämiseksi!
d) Sähköiskujen välttäminen. Kun pistoke liitetaan pistorasiaan, metallipistikkeisin ei saa missaan tapauksessa koskettaa.
e) Suojaa sahkotyokalut vesisateelta ja kosteudelta. Jos sahkotyokaluun päsee vetta, sahköiskun vaara on suurempi.
f) Alä koskaan irrota pistoketta sahköverkosta sahköjohdosta vetamälla. Suojaa johto ja pistoke oljltä, lammöltä ja teräviltä kohteilta.
g) Jos sahkotyokalua kaytetaan ulkona, kayta ulkokayttoon sopivaa jatkojohtoa. Kayta ulkokayttoon sopivaa johtoa, joloin sahköiskun vaara on pienempi.
h) Kun koneessa on laser. Alä kohdista lasersädettä muihin henkilöihin tai eläimiin. Alä katso laser sateeseen. Edes välimatkan päästä. Laserin on oltava standardin EN 60825-1 luokan 2 mukainen.
i) Laserin saavat korjata vain laserin valmistajai tai alan ammattilainen.
j) Jos sahkötyokalua on käytettävasteassaymparistössä, käytä vikavirtasuojakytkintä (RCD).Vikavirtasuojakytkimen käytto vahentaa sahköiskun vaaraa.

Mekaaninen järjestelmä

a) Anna koneen käydä vapaasti ennen sen käyttoön-ottoa, kunnes nimelliskierrosnopeus saavutetaan. Tarkista kaikissa koneen sahan asennoissa, etta sahantera pyörii vapaasti. Jos sahantera koskettaa johonkin, kone tulee sätää tai korjata.
b) Älä käytä sahkötyokalua, jos virtakytkin ei kytkeydy paälle ja pois paälta. Jos sahkötyokalua ei voida hallita virtakykimellä, vaaratilanteita voi syntyä ja se tulee korjata.

c) Käytä aina oikean kokoisia ja muotoisia sahanteriä. Käytä valmistajan suosittelemia sahanteriä (EN-847-1). Jos sahanterä ei sovi sahan asennusjärestelmaän, saha toimii epäkeskisesti ja sen hallinta voidaan menettä
d) Äla koskaan käytä liian pieniä tai suuria sahanteria. Se on erittäin vaarallista.
e) Alä koskaan poista sahanterän merkintöjä. Teknisten tietojen on oltava aina nakyvissä, jotta sahanterä voidaan vaihtaa oikeanlaiseen terään.
f) Varmista tyostokappale paikoilleen. Kiinnitatyostokappale aina paikoilleen kiinnityslaitteilla, jolloin se on turvallisempaa kuin kasill pitaminen.
g) Alä koskaan jata konetta ilman valvontaa, ennen kuin se on pysahtynyt kokonaan.
h) Älä käytä nopeita teräksestä valmistetuja sahanteriä (HSS). Sahantera voi tällöin rikkoutua helposti.
i) Alä koskaan käytä tylsiä, haljenneita, taittuneita tai vauroituneita sahanteriä. Irrota pistoke sähköverkosta ja tarkista sahanterä ennen käyttoa. Vauroituneiden tai tylsien terien käytto aiheuttavat kapean kolon, liallisen kitkan, terän kiinnu juuttumisen ja takaisiniskun vaaran. Vaihda vauroituneet teras valittomästi, käytä aina alkuperäisiä suojuksia, mutteria ja pultteja.
j) Poista mahdolliset saaöavaimet ennen tyokalun käynistämista. Jos jokin avain on jatetty kiinnisahkötyokalun likkuvaan osaan, seurauksena voi olla henkilovahinko ja vaaratilanne.
k) Sahanterään on merkitty sen kiertosuunta. Nuolen on osoitettava koneessa olevan nuolen osoittamaan suuntaan, sahanterän hampaiden on osoitettava alaspain sahan etuosassa.
I) Älä kosketa sahanteraan työtoimenpiteiden jälkeen ennen kuin se on jaähtnyt. Sahanterä kuumenee erittäin kuumaksi käytön aikana.
m) Suojaa sahantera iskuitla. Ala kohdista sivupainetta sahanteraan.
n) Älä kohdista voimaa sahkötyokaluun. Käytä oikeaa sahkötyokalua käyttoktarkoitukseen. Oikea sahkötyokalu suoriutuu tehtävastä paremmin ja turvallisemmin suunnitellulla kiertonopeudella.
o) Älä koskaan seiso sahkötyokalun päällä.
Vakava vahinko voi tapahtua, jos sahkötyokalu kaatuu. Käytä aina lisätukia koneen vakauden takaamiseksi.
p) Koneessa on polynpoistolaitteet, varmistaniiden kytkentä ja oikeaoppinen kaytto.

Pölnpoisto vähentä põlyä koskevia vaaroja.

q) Varmista koneen ilmanottoaukkojen toiminta. Polykertymat tulee poistaa.
r) Varmista, etta suojus toimii oikein ja likkuu vapaasti. Ala koskaan lukitse avoina suojusta paikoilleen.
s) Alä koskaan poista leikkausmuistutuksi sahausalueelta koneen ollessa käynissä. Ohjaa työkalun varsi takaisin neutraaliin asentoon ja kytke sitten kone pois pälta.
t) Ohjaa sahantera tyostokkappaletta vasten vasta sitten, kun kone on kytketty paalle. Muutoin on olemassa takaisiniskun vaara, kun sahantera on lukittu kiiloilla tyostokkappaleeseen.
u) Jos sahanterä lukittuu. Sammuta kone ja pidä tyostokappaleesta kiinni, kunnes sahanterä on pysähtynyt kokonaan.
v) Takaisiniskun ehkäiseminen. Työstkappaletta ei saa siirtää ennen kuin kone on pysähtynyt kokonaan. Korjaa sahanterän lukituksen syy ennen koneen uudelleen käynistämista.
w) Profiliosia, pyoreitta tai muita kappaleita sahatessa tyostokkappaletta on aina painettava pysaytintavastenvukittuna,jotta se ei voikallistua,käntyai taliikkuasaamaisen aikana.
x) Älä koskaan käytä konetta liian pienien kappaleiden sahaamiseen, sillä niitta ei voida kiinnittä riittävän hyvin paikoilleen. Pienet puukappaleet tai muut kappaleet, jotka osuvat pyörivään sahanterään, voivat singota ja osua käytäjän tai sivullisiin suurella nopeudella.
y) Käytäina lisätukia sahaamisen aikana.
z) Tukemattomien suurien tyostokappaleiden sahaaminen. Kayta lisatukia.
aa) Alä koskaan peita koneessa olevia varoitusmerkkejä. Koneen teknisten tietojen ja koneen tyypin on oltava aina nakyvissä.

Pidä sahan paätä alaspain sahaamisen jälkeen,
sammuta kone ja odota, etta likkuvat osat ovat
pysähtyneet ennen kuin poistat kädet koneesta.

3. ASENNUS JA LISÄVARUSTEET

Viestesahan asennus

• Aseta sivupalkki (21) koneen oikealle puolle ja toinen sivupalkki koneen vasemmalle puolle.
• Aseta työstkappaleen kiinnitin (7) koneen vasemmalle tai oikealle puolelle.
• Pidä kiinni kahvasta ja siirra saahaa hiukan

alaspain, vedä sitten tappi (5) hiukan ulos, jotta saha siirtyy yloispain.

Huomaa: Älä koskaan käytä viistesahaa ilman toimitetuja jatkeita. Varmista niiden oikeaoppinen asennus.

Liukuohjain

Kuva 2

Turvallisuussyistä koneessa on liikuttava liukuohjain, jota voidaan kaytttaa normaaleissa ja viisteleikkauksissa.

Normaaleissa suorissa poikki- ja viisteleikkauksissa liukuohjain (8) on aina saaedtavpaahan ja kiinnitta hyvin tyostokappaleen tukemiseksi turvalliseksi.
Viisteleikkauksissa liikuohjain (8) on saadettav oikeaan asentoon mahdollisimman lahelle sahanteran pintaa. Valtsahanteraan osumista ja varmista sen hyvä kiinnitys.

Sahanterien vaihto

Kuva 4 ja 5

Käytä ainoastaan teräviä ja ehjiä sahanteriä. Haljenneet tai taittuneet sahanterät on vaihdettava valittomästi.

VAARA: Älä käytä sahan kapasiteettia suurempaa terä. Se voi osua terän suojukseen ja aiheuttaa vahinkoja. Älä käytä

liian paksua teräa, jotta ulkoinen terän aluslaatta kytkeytyy karan osiin. Tämä estaa sahanterän kiinnittymisen karaan ruuvin avulla.

Alä käytä tātā sahaa metallin tai kivimateriaialina sahaamiseen.

• Irrota kone sahkoverkosta.
• Irrota ruuvi (20), joka pitäa sisäänvetovarreteran suojukssessa.
• Poista ruuvi (19) pultin suojuksen poistamiseksi nostamalla teran suojusta (6) ylospain.
• Sahanterän pultin (17) ja laipan (18) on oltavä nakyvissä kuvan 5 mukaisesti.
• Paina sahanterän lukituspainiketta (22), kierrä sahanteräa varoen kasin, kunnes terä lukittuu paikoilleen.
• Poista sahanterän pultti (17)
  kuusiokoloavaimella lóysäämälä sitä myötapäivään.
• Poista laippa (18) ja sahantera.
  Vaihda sahanterä ja varmista, etta sahanterässä oleva nuoli osoittaa samaan suuntaan kuin

koneeseen merkitty nuoli. Sahanteran hampaiden on osoitettava alaspain.

• Kiinnitā sahanterān pultti (17) ja kiristä se hyvin sahanterān lukituspainikkeella (22).
  Laske terän suojusta (6), jotta pultin suojus spiirty takaisin paikoilleen ja kiristä ruuvi (19).
  Kiinnita sisaaanvetovarsi takaisin teran suojukseen (6) ruuvia (20) kiristamalla.
• Kierrä sahanterää ja tarkista, etta suojus toimii vapaasti.

Leikkauskulman säätö

Kuva 1 ja 2

Viistekulmien saatö

Viistekulmaksi voidaan asettaa 45^ vasemmalle ja 45^ oikealle puolle.

Löysää lukitusnuppia (10).
- Paina lukitusvipua (11) ja käännä sahapöytä vasemmalle tai oikealle lukitusnupista (10), kunnes kulman osoitin (23) on vaaditun kulman kohdalla.
Vapauta lukitusvipu (11) ja kiristä lukitusnuppi (10).

Seuraavat esiasetukset (pika-asetukset) ovatavatilla: -45^ -30^ -22.5^ -15^ 0^ 15^ 22.5^ 30^ 45^ .

• Paina lukitusvipua (11) aluslaattaa käntäessä, vapauta vipu ennen vaaditun asteen saavuttamista. Esiasetus "napsahtaa" paikoilleen.

Kaltevuuskulmien saatö

Kuva 1 ja 3

Kaltevuuskulmaksi voidaan asettaa 0^ - 45^

Löysää saatönuppia (9).
- Kallista sahaa kahvasta, kunnes kulman osoitin (14) on vaaditun kulman kohdalla.
Kiristaa saatonuppi (9).

Hiliharjojen vaihto

Kuva 2

• Irrota kone sahkoverkosta.
• Irrota suojus (4) ruuvit moottorin.
  Vaihda hiiliharjat tarkalleen samanlaisiin harjoihin.
  Kiristaa suoja (4) uudelleen.

Huomaa: Vaihda molemmat hiilharjat aina samanaikaisesti. Alä koskaan käytä vanhoja ja uusia harjoja sekaisin.

Polypussin asennus

Kuva 1

Paina polypussin kiinnitintä (13) ja liu'uta se koneen takana olevaan aukkoon. Polypussi psys paikoillaan, kun vapautat kiinnittimen.

4. KÄYTTO

Katkaisuhan kaytto

Kuva 1

Tarkasta aina ennen käyttoä, etta laite eie ole vioittunut!

Saaadahultusahauskulma.
Yhdistapistotulppapistorasiaan.
Kiinnitayokappalekiinnittimillä7)ja varmista,
ettaseonlujasti kiinni.
- Pidä työkappale tiukasti sahan vasemmalla puolella pysyen samalla itse turvallisella etäisyydellä terästa.
- Kytke kone paallee pitamalla lukituksen poistopainiketta (3) painettuna ja painamalla samanaikaisesti virtakytkintä (1).
- Odota, etta terä pyörii tāydellä nopeudella, ennen kuin annat sen koskea sahattavaan kappaleeseen.
- Vie terä nyt hitaasti alas, niin etta se leikkaa työkappaleen ja painuu tyotasossa olevaan uraan. Älä paina teräa voimalla, vaan annalaitteen katkaista työkappale hitaasti.
- Nosta tera varoen takaisin ylos ja pysayta se vapauttamalla kytkin (1).

Liukutoiminnon kaytto

Kuva 1

Kone on kiinnitettä tiukasti työtasoon.

Käytä liukutoiminta leveiden työstkappaleiden sahaamiseen:

Kiinnitta tyostokappale paikoilleen kiinnittimella.
- Löysänn uppia (12).
- Liu'uta kone kokonaan itseesi pain.
- Kytke kone pälle virtakytkimellä.
- Vie sahaa hitaasti alaspäin, jotta sahanterä sahaa tyostokappaleeseen.
- Paina konetta hitaasti taaksepain.
- Vie kone uudelleen kevyesti yloispain ja kytkese pois paalta vapauttamalla virtakytkin.

Laserinkayttö

Kuva 2

• Kytke laser pääle painamalla virtakytkintä 2.
• Kytke laser pois päältä vapauttamalla virtakytkin 2.

Kuljetusasento

Varmista saaha liikuttaessa, etta saha on sisaaennossa. Tarkista, etta kaikki lukot ja kirstyslaitteet ovat hyvin paikoillaan:

• Varmista, etta viistekulma on asetettu arvoon 0^
• Varmista, etta kaltevuuskulma on asetettu arvoon 0^
  Lukitse sahauskulman säätönuppi (9) kiertämällä sitä myotäpääivään
• Liu'uta kone kokonaan itseesi pain
  Lukitse liukutoiminto kiertamalla nuppia myotapaaivan liukutuen (12) paalle
• Avaa koneen oikealla puolella oleva lukitustappi (5)
• Aseta kone kokonaan alaspäin
  Lukitse koneen oikealla puolella oleva lukitustappi (5)

Nosta konetta ainoastaan koneen tukevalta alapuolelta. Sahaa ei saa nostaa kytkinkahvasta.

5. KUNNOSSAPITO

Ennen kuin ryhdyt huoltamaan laitetta mitenkään, varmista että pistotulppa on irrotetu pistorasiasta.

Liukukiskot

Lika voi vioittaa liukukiskoja ja siten Haitata koneen kayttoa.

• Puhdista liukukiskot saannollisesti pehmeallakankaalla.
  Tiputa kiskoille hiukan voiteluoljya
• Liikuta jiirisahaa edestakaisin, jotta oljy leviäa tasaisesti kiskoille.

Laitteet on suunniteltu toimimaan pitkän aikaa mahdollisimman vahälla huollolla.

Laitteen elinkaari pitenee, kun se puhdistetaan saannollisesti ja sitä kaytetaan asianmukaisella tavalla.

Ongelmatilanteet

1. Moottori ei käynnisty

• Pistotulppaa ei ole yhdistetty pistorasiaan.
• Verkkjoho to n vioittunut.
• Kytkimessä on vikaa. Toimita laite myyjälle korjattavaksi.

2. Sahausjalki on rosoinen

• Tera on teroiitettava.
• Tera on kiinnitetty takaperin.
• Tera on tutkeutunut pihkasta tai sahanpurusta.
• Tera ei sovellu työkappaleelle.

3. Korkeuden- tai kulmansaatovipu ei liiku

• Poista lastut ja sahanpuru.

4. Moottori ei saavuta taytt pyorimisnopeutta

• Jatkojohto on lian ohut tai lian pitka.
• Verkkojannite on alle 230 V.

5. Laite tärisee voimakkaasti

• Tera on vahingoittunut.

6. Laite kuumenee voimakkaasti

Ilmanvaihtoaukot ovat sukossa. Puhdista ne kuiivalla liinalla.

7. Sahkomoottori kay nykien

• Hiiliharjat ovat kuluneet loppuun. Vaihda hiiliharjat tai kysy neuvoa myyjälta.

Puhdistus

Puhdista laite saannollisesti, mieluiten joka kayttokerran jälkeen, pehmeallä liinalla. Pidä ilmanvaiaotaukot puhtaina polysta ja liasta. Poista pinttynyt lika saippuaveteen kostutetulla pehmeallä liinalla. Alä kayta puhdistukseen bentseeni, alkoholia, ammoniakkia tai muita liouotteita. Ne voivat vahingoittaa muoviosia.

Voitelu

Laite ei tarvitse lisavoitelua.

Viat

Jos kone vikaantuu esimerkiki osan
kulumisen johdosta, ota yhteys takuukortin
huoltopisteeseen. Tämän käytöoppaan
takasivulla on Hajotuskuva, jossa on lueteltu
tilattavissa olevat osat.

YMPARISTO

Laite toimitetaan lujassa pakkauksessa kuljetusvauroiden estamiseksi. Pakkaus koostuu suurelta osin kierratettavista materiaaleista. Laita taman vuoksi pakkausmaterialit mahdollisuuksien mukaan kierratykseen.

Vioittuneet tai kaytosta poistettavat sahkolaitteet on toimitettava asianmukaiseen kierratyspisteeseen.

Vain EC-maille

Alä havita sahkolaitteita kotitalousjätteen mukana. Sahkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sahkolaitteet on havitettä erilliskeräyksessä ymparistöystävällisesti.

TAKUU

Lue takuuehdot erillisestä takuukortista.

Tuotteseen ja käyttooppaaseen voidaant tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.

RADÍLIS GÉRFURESZ

MSM1039

• Atblokuokite fiksuojamaji kaišti (5) dešinëje mašinos puseje
• Iki galospaskite mašina Žemyn
  Uzfiksuokite fiksuojamaji kaist (5) desinije, grenginio pusseje

Nurklöige 45^ (vasak ja parem)

Kaldloige 45^ (ainult vasak)

Nurgasae maksimaalne saagimisvoime:

Nurk 0^ kalle 0^70× 305mm

Nurk 0^ kalle 45^35× 305mm

Nurk 45^ , kalle 0^70× 210mm

Nurk 45^ kalle 45^35× 210mm

Kaal 12 kg

LpA (heliröhk) 93.6+3 dB(A)

LwA (helitugevus) 106.6+3 dB(A)

Vibratsionitase

OHT! Arge kasutage sae niminaitajatest suuremat ketast. See voib riivata kettakaitset ja pohjustada kahjustusi.

Arge kasutage liiga paksu ketast, mille puhul valimine kettaseib ei haaku völli lapikute kulgedega. See takistab kettakruvil ketta kinnitamist völli kulge.

Arge Iogake selle saega metalli ega muirist.

Pöörake saetakast ettevaatlikult käsitsi, kuni ketas lukustub.

• Pistik ei ole pistikupesas.
  Toitejuhe on katki.
  Luliti on rikkis. Viige seade parandamiseks muggiesindusse.

Seade ei vaja lisamäärimist.

Torked
