Kaubamärk	Ferm
Mudel	MSM1039
Toote tüüp	Scie à onglet radiale
Toitepinge	220-240 V ~ 50 Hz
Võimsus	1500 W
Tühikäigu pöörlemiskiirus	4500 tr/min
Lae läbimõõt	210 mm
Lae ava	30 mm
Lae paksus	2,8 mm
Lõikevõime (kaliiber 0°, kald 0°)	70 x 305 mm
Lõikevõime (kaliiber 45°, kald 0°)	70 x 210 mm
Lõikevõime (kaliiber 0°, kald 45°)	35 x 305 mm
Lõikevõime (kaliiber 45°, kald 45°)	35 x 210 mm
Kaliibernurk	-45° kuni +45°
Kaldnurk	0° kuni 45° (vasak)
Kaal	12 kg
Helirõhutase (Lpa)	93,6 dB(A)
Helivõimsustase (Lwa)	106,6 dB(A)
Kaitseklass	II (topeltisolatsioon)
Laser	Jah, klass 2 vastavalt EN 60825-1
Libisev funktsioon	Jah
Tolmukott	Kaasas
Hooldus	Liugurite puhastamine, harjade vahetamine
Ohutus	Kaitsmed, laeluku, lukustustihvt

Korduma kippuvad küsimused - MSM1039 Ferm

Kuidas reguleerida sae Ferm MSM1039 kaliibernurka?

Lõdvendage lukustusnuppu (10), vajutage lukustushooba (11) ja pöörake lauda soovitud nurgani. Vabastage hoob ja pingutage nupp uuesti. Eelseadistatud asendid on saadaval: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Kuidas vahetada sae lõiketera?

Ühendage masin vooluvõrgust. Eemaldage tagastushoova kruvi ja poldi kate. Lukustage tera lukustusnupuga (22), keerake polt (17) lahti päripäeva, eemaldage äärik ja tera. Paigaldage uus tera, jälgides pöörlemissuunda (nool). Keerake polt kinni ja pange kate tagasi.

Kuidas kasutada juhtlaserit?

Vajutage laseri sisse/välja lülitit (2) sisselülitamiseks. Väljalülitamiseks vabastage lüliti. Ärge kunagi suunake kiirt inimeste ega loomade poole.

Kuidas sae ohutult transportida?

Seadistage kaliiber ja kald 0°-le. Lukustage nurgaseadistusnupp (9). Libistage masin täielikult enda poole ja lukustage libisev funktsioon (12). Vabastage lukustustihvt (5), langetage pea ja lukustage tihvt uuesti. Tõstke masinat selle tugevast alusest, mitte kunagi käepidemest.

Mida teha, kui mootor ei käivitu?

Kontrollige, kas pistik on ühendatud. Kui juhe on kahjustatud, laske see välja vahetada. Kui lüliti on vigane, võtke parandamiseks ühendust edasimüüjaga.

Kuidas puhastada sae liugureid?

Puhastage liugureid pehme lapiga tolmu eemaldamiseks. Kandke mõni tilk määret ja liigutage saagi edasi-tagasi, et õli jaotada.

Mis on maksimaalne lõikevõime?

Kaliibril 0° ja kaldil 0° on lõikevõime 70 x 305 mm. Kaliibril 45° ja kaldil 0° on see 70 x 210 mm. Kaliibril 0° ja kaldil 45° on see 35 x 305 mm. Kaliibril 45° ja kaldil 45° on see 35 x 210 mm.

Kas ma saan sellega lõigata metalli või kivi?

Ei. See saag on ette nähtud ainult puidu jaoks. Metalli, kivi või asbesti lõikamine on keelatud ja ohtlik.

Kuidas paigaldada tolmukott?

Vajutage tolmukoti (13) kinnitusseadist ja libistage see masina tagaosas asuvale avale. Vabastage kinnitusseadis, et see kinnitada.

Kuidas reguleerida kaldnurka?

Lõdvendage tagaküljel asuvat reguleerimisnuppu (9). Kallutage saagi käepidemega soovitud nurgani (0° kuni 45°). Pingutage reguleerimisnupp uuesti.

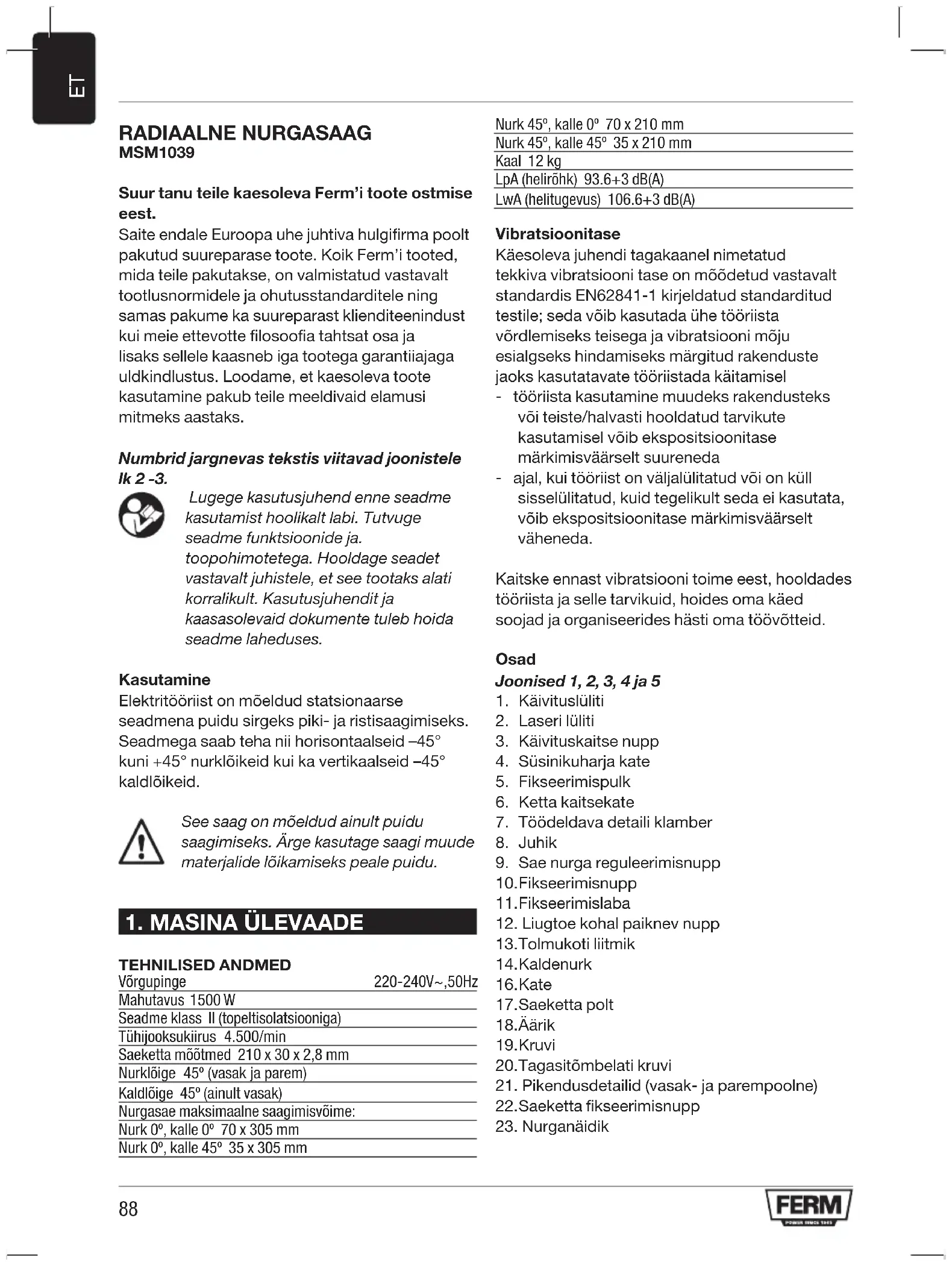

KASUTUSJUHEND MSM1039 Ferm

Suur tanu teile kaesoleva Ferm'i toote ostmise eest.

Saite endale Euroopa uhe juhtiva hulgifirma poolt pakutud suureparase toote. Koik Ferm'i tooted, mida teile pakutakse, on valmistatud vastavalt tootlusnormidele ja ohutusstandarditele ning samas pakume ka suureparast klienditeenindust kui meie etevotte filosoofia tahtsat osa ja lisaks sellele kaasneb iga tootega garantiiajaga ulkindlustus. Loodame, et kaesoleva toote kasutamine pakub teile meeldivaid elamus mitmeks aastaks.

Numbrid jargnevas tekstis viitavad joonistele

1k2-3.

Lugege kasutusjuhend enne seadme kasutamist hoolikalt labi. Tutvuge seadme funktsoonide ja.

toopohimotetega. Hooldage seadet vastavalt juhistele, et see tootaks alati korralikult. Kasutusjuhendit ja kaasasolevaid dokumente tuleb hoida seadme laheduses.

Kasutamine

Elektröörist on moeldud statsionaarse seadmena puidu sirgeks piki- ja ristisaagimiseks. Seadmega saab teha nii horisontaalseid -45^ kuni +45^ nurklöikeid kui ka vertikaalseid -45^ kaldloikeid.

See saag on moeldud ainult puidu saagimiseks. Arge kasutage saagi muude materjalide loikamiseks peale puidu.

1. MASINA ÜLEVAADE

TEHNILISED ANDMED

Vorgupinge 220-240V\~,50Hz

Mahutavus 1500 W

Seadme klass II (topeltisolatsooniga)

Tuhijooksukiirus 4.500/min

Saeketta mootmed 210 x 30 x 2,8 mm

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mōdetud vastavalt standardis EN62841-1 kirjeldatud standarditud testile; seda vōib kasutada ühe toöriasta vördlemiseks teisega ja vibratsiooni moju esialgsekshindamiseks margitud rakenduste jaoks kasutatavate toöriistada kaitamisel

• töörästa kasutamine muudeks rakendusteks
  vöi teiste/halvasti hooldatud tarvikute
  kasutamisel vöib ekspositsoonitase
  märkimisväärsalt suureneda

• ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, vioib ekspositsoonitase markimisvaarselt vaheneda.

Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides omä käed soojad ja organiseerides hösti omä toövötteid.

Osad

Joonised 1, 2, 3, 4 ja 5

1. Käivitusluliti
2. Laseri luliti
3. Käivituskaitsenupp
4. Susinikuharja kate
5. Fikseerimispulk
6. Ketta kaitsekate
7. Töedeldava detaili klamber
8. Juhik
9. Sae nurga reguleerimisnupp
   10.Fikseerimisnupp
   11.Fikseerimislaba
10. Liugtoe kohl paiknev nupp
    13.Tolmukoti liitmik
    14.Kaldenurk
    16.Kate
11. Saeketta polt
    18.Ärik
    19.Kruvi
12. Tagasitombelati kruvi
13. Pikendusdetailid (vasak- ja parempoolne)
    22.Saeketta fikseerimisnupp
14. Nurganäidik

2. OHUTUSTEAVE

Elektritööristade kasutamisel tuleb alati järgida pöhilisi ohutusnõudeid, et vähendada tulekahju ohtu. Elektrilök ja kehavigastused. Juhend ja ohutusnõuded tuleb enne elektritöörista kasutamist läbi lugeda ja alles hoida.

Statssionaarse seadme paigaldamine Joonis 6

Tegu on statsionaarse seadmega ja ohutuse huvides peab see alati olema kindlalt kinnitatud ja seda ei tohi kasutada mobilsetes rakendustes. Seadet saab paigaldada kahel viisil:

a) Statsionaarse seadmena toöpingile. Sel juhul tuleb seade kinnitada 4 poldiga toöpingi külge.
b) Statsionaarse seadmena alusraamile. Sel juhul tuleb seade kinnitada 4 poldiga alusraami kulge ja alusraam kinnitada 4 poldiga vahemalt 1 ruutmeetri suuruse porandaplaadi kulge.

Sumbolid

Järgmised sumbolid on teie elektrööriista tõo jaoks olulised. Sumboleid öigesti tõlgendades saate elektrööriista tohusamalt kasutada.

Koik masinaga seotud vigastus-, surmajuhtumite riskid voivad tekkida, kui ei jalgita seda kasutusjuhendit.

Ettevaatust, elektriloogi oht.

Hoidke körvalised isikud eemal.

Kandke silmakaitseid.

Kandke körvade kaitset. Liignemura voib kahjustada körvakuulmist.

Ike tolmumaski

on! Hoidke seadme tootamise ajal kaed loikepiirkonnast eemal (10 cm). Saekettaga kokkupuutumisel on oht viga saada.

Arge suunake laserikiirt inimesto ega loomade poole ega vaadake otse laserikiirde, isegi mitte eemalt. See elektritooiriist tekitat standardi EN 60825-1 kohaselt 2. laseriklassi laserkiirgust. See voib pohjustada inime s pimentamise.

Ketta mootmed. Jalgige saeketta

mootmeid. Ava labimoopt peab vastama seadme vollile ilma lotkuta. * Kasutage ainult tarnija poolt maaratud titerongast, millei eto hi olla lotku.

Transportimise ajal peab seade olemokkuvolditud transpondiasendis.

1. Tööpiirkonna ohutus

a) Toöpiirkond peab olemu puhas ja korralikult valgustatud. Korralageduse ja puuduliku valgustuse korral voivad kergesti juhtuda onnetused.
b) Arge kasutage elektritooriisto
plahvatusohtlikus keskkonnas, kus leidub
tuleohtlikke vedelikke, gaase voi tolmu.
Elektritooriistad tekitavad sademeid, mis
voivad pohjustada tolmu voi aurude suttimise.
c) Hoidke lapsed ja kõrvalised isikud elektröörista kasutamise ajal eemal. Tahelepanematuse korral voib seade kontrolli alt väljuda voi materjal kinni kiiluda.
d) Seadet ei tohi jatta jarelevalteta, kui see pole eelnevalt vooluvorgust lahti uhendatud.

2. Isiklik ohutus

a) Kui te pole selle seadme toopohimottegatauttav, tasub kusida esmaseid juhiseidprofessionaalilt, juhendajalt voi tehnikult.
b) Kui elektritooriista ei kasutata, hoidke sedalastele kattesaamatus kohas. Oskamatuteskates on elektritooriistad ohtlikud.
c) Hoidke elektritööristad kuiivad, puhtad ning vabad ölist ja määretest. Korralikult hooldatud elektritööristad on ohutumad ja kergemini juhitavad. Määrdesed voi olised kaepidemed on libedad ning seetottu voite kaotata sae üle kontrolli.
d) Hoolitsege, et tookeskkond oleks alati puhas ja korras. Libastumise voi komistamise oht
e) Olge tahelepanelik, jalgige omategevust ja kasutage elektritooeriista moistlikult.
f) Arge kunitage. Seiske alati kindlalt jalgel

ja hoidke tasakaalu. Siis on voimalik ettearvamatutes olukordades tooriasta paremini valitseda.

g) Arge tootage seadmega alkoholi, narkootikumide voi ravimite moju all olles. Elektrtooriistaga tootamise ajal voib tahelepanematus loppeda vaga raskete vigastustega.
h) Kasutage alati isikukaitsevahendeid. Kandke alati silmade kaitset, tolmumaski, kovade kaitset ja turvajalatseid. Seadme hooldamisel voi tooriku kasitsemisel tuleb kanda kindaid. Hoidke juuksed kinni. Vahendage kehavigastuste ohtu.
i) Kahekordsete nurkliidete saagimisel tuleb olla ettevaatlik. Saeketas, toorik ja kaed peavad olema saagimise ajal alati nahtaval.
j) Mingil juhul ei tohi korraga saagida mitut toorikut.
k) Veenduge, et torikus ei oleks naelu/klambreidega muid voorkehi.
I) Selle seadmega ei tohi kunagi töödela metalli ega kivi.
m) Arge tootage asbesti sisaldavaterijalidgea.

3. Elektrööristade ohutus

Seadme esmakordsel kasutamisel ja seejärel igal järgneval kasutuskorral:

Enne seadme mis tahes hooldustoid eemaldage toitepistik vooluvorgust.

Uldist: Kontrollige kogu saag üle. Kui seadmemöni osa puudub, on paindunud, kahjustatud voi tötab valesti voi kui tekivad voi ilmnevad mehaanilised ja/voi elektrilised rikked voikui seade teeb vaga tugevat mura, lugege kasutusjuhendit. Kui seadmel avastatakse mingeid defekte, tuleb need koik enne seadme kasutamist korvaldada. Kasutada tuleb ainult originalosi! Kui teil on probleme, mis voivad mojutada teie enda voi seadme ohutust, poorduge seadme tarnija poole.

Elektrisüsteem

a) Kasutage alati pistikupesaga sobivat originaalpistikukt, arge kasutage maandatud elektritooriistu pistikuadapteriga. Originaalpistikute ja nendega sobivate

pistikupesade kasutamine vahendab
elektrilögi ohtu.

b) Arge kasutage seadet kahjustatud toitejuhtmega. Arge puudutage kahjustatud juhet ega tommake toitepistikut, kui juhe on tok käigus kahjustada saanud. Kahjustatud juhtmete kasutamine suurendab elektrilögi ohtu.
c) Kontrollige juhet korraparaselt ja laske kahjustatud juhe arar parandada. Juhtmete voi pistikute vahetamine Korvaldage vanad juhtmed ja pistikud kohe parrast nende valjavahetamist. Logiseva pistiku uhendamine vooluvorku on ohtlik. Kasutage originaaltoitejuhet ja -pistikuid, laske neid parandada ainult volitatud spetsialistil - see aitab sailitada elektritooriista ohutuse!
d) Elektrilögi valtimine. Pistiku ühendamisel pistikupessa ei tohi metallpistikuid mitte mingil moel puudutada.
e) Vältrige elektritööristade sattumist vihma voiniskuse kätte. Elektriseadmesse sattunud vesi suurendab elektrilöogi ohtu.
f) Arge kunagi kasutage juhet pistiku eemaldamiseks pistikupesast. Hoidke juhet ja pistikut eemal ölist, kuumusest ja teravatest esemetest.
g) Kui toitate elektritooriistaga oues, kasutage valitingimustesse sobivat pikendusjuhet. Valitingimustesse sobiva pikendusjuhtme kasutamine vahendab elektriloogi ohtu.
h) Kui seade on varustatud laseriga. Arge suunake laserikiirt inimeste voi loomade poole ega vaadake otse laserikiirde, isegi mitte eemalt. Laser peab vastama standardi EN 60825-1 klassile 2.
i) Laserit tohib remontida ainult laseri totja voi spetsialist.
j) Kui elektritiöriistaga tootamine niiskes keskkonnas on valtimatu, kasutagerrikkevoolukaitsmega kaitstud voolutoidet. Rikkevoolukaitsme kasutamine vahendabelektrilögi ohtu.

Mehaanika

a) Enne seadme käivitamist kontrollige, kas saeketas saab vabalt poörelda. Kontrollige, et saeketas poörleks sae igas asendis vabalt -kui saeketas midagi riivab,tuleb seadet reguleerida voi parandada.
b) Arge kasutage tooriista, kui seda ei saa lulitist sisse ja valja lulitada. Elektritooriist, mida ei

saa lulitist juhtida, on ohtlik ja vajab remonti.

c) Kasutage alati oige suuruse ja kujuga saekettaid. Kasutage tootja soovitatud saekettaid (EN-847-1). Saekettad, mis ei vasta sae paigaldussüsteemile, tootavad ekstsentriliselt, mistottu valjub saag kontrolli alt.
d) Arge kunagi kasutage liiga väikeseid ega liigaa suuri saekettaid. See on vaga ohtlik.
e) Arge kunagi eemaldage saeketta margistust. Saeketta vahetamisel oigete valikute tegemiseks peab tehniline teave olema alati nahtav.
f) Kinnitage toorik. Kinnitage toorik alati kinnitusvahenditega - see on palju turvalisem kui kaega kinnihoidmine.
g) Arge kunagi lahkuge seadme juarest enne selle tailikku seiskumist.
h) Arge kasutage kiirlokiterasest (HSS) saekettaid. Saeketas voib kergesti puruneda.
i) Arge kasutage nürisid, pragunenud, pain Dunud ega kahjustunud saekettaid. Enne kasutamist eemaldage pistik vooluvörgust ja kontrollige saeketast. Kahjustatud voi teritamata saekettad teevad kitsa salgu, mistottu tekib liigne hōörumine, ketas kiilub kinni ja annab tagasilöögi. Kahjustatud saekettad tuleb kohe välja vahetada, kasutades alati originaläärukuid, -mutreid ja/voi -polte.
j) Enne elektritöörista sisselülitamist eemaldage kõik reguleerimis- ja mutrivotmed. Töörista pörleva osa külge jætud reguleerimis- voi mutrivoti võib tekitada vaga ohtliku olukorra, mis võib loppeda kehavigastustega.
k) Saekttale margitud nool, mis naitab poorlemissuunda, peab osutama seadmele margitud noolega samas suunas, saeketta hambad peavad sae esikuljel olea suunatud allapoole.
I) Arge puudutage saketast pärast tootamist, kui see ei ole joudnud jahtuda. Sa Ketas mutub tootamise ajal vaga tuliseks.
m) Kaitske saeketast lokide ja porutuste eest. Arge availage saekettale kulgsurvet.
n) Arge koormake elektritöoriista üle. Kasutage konkreetseks otstarbeks sobivat elektritöoriista. Elektritöoriist tuleb tooga paremini ja ohutumalt toime ettenähtud koormusel.
o) Mingil juhul ei tohi astuda elektritooriista peale. Elektritooriista umbermineku korral voivad

tekkida rasked vigastused. Seadme suurema stabilisuse tagamiseks kasutage alati lisatuge.

p) Seadmel on liitmik tolmuimeja uhendamiseks, veenduge, et see on uhendatud ja oigesti kasutatav. Tolmu kogumine vahendab tomuga seotud othe.
q) Hoidke seadme ohu valjalaskeavad puhtad. Tolm tuleb eemaldada.
r) Veenduge, et kaitsekate tootab korralikult ja liigub vabalt. Kaitsekatet ei tohi fikseerida avatud asendis.
s) Arge eemaldage saagimispirkonnast liokejaake seadme tootamise ajal. Pange latt kigepealt tagasi neutraalasendisse ja seejarel lulitage seade valja.
t) Juhtige saeketas vastu toorikut ainult siis, kui seade on sisse lulitatud. Muidu vob tekkida tagasillook, kui saeketas toorikusse kinni kilub.
u) Kui saeketas kinni kilub, lulitage seade valja ja hoidke toorikut paigal, kuni saeketas taielikult peatub.
v) Tagasilögi vältimine. Toorikut tohib liigutada alles pārast seadme täielikku seiskumist. Enne seadme taaskäivitamist körvaldage saeketta kinnikiilumise pöhjus.
w) Profiildetailide, umarate vms detailide saagimisel suruge toorik alati likumatult vastu piirajat, et see ei saaks saagimise ajal paigast nihkuda, kaldu vajuda ega umber poorduda.
x) Seadmega ei tohi saagida väikseid toorikuid, mida ei saa turvaliselt kinnitada. Väikesed pudutukid voi muud esemed, mis puutuvad vastu pörlevat saketast, vöivad seadme kasutajat voi juuresviibijaid suure kiirusega tabada.
y) Kasutage saagimisel alati lisatugesid.
z) Suurte toorikute saagimiseks, mis ei ole toestatud, kasutage lisatugesid.
aa) Arge kunagi mutke seadmel olevaid hoiatussilte loetamatuks. Tehniline teave voi seadmetübi teave peab olema seadmel alati naitav.

Saagimise lopus hoidke loikepead all, lulitage seade valja ja oodake, kuni koik likuvad osad on seiskunud, enne kui seadme kaest lahti lasete.

3. KOKKUPANEMINE JA TARVIKUD

Nurgasae paigaldamine

• Asetage üks külgplaat (21) seadme paremale küljele ja teine külgplaat seadme vasakule küljele.
• Asetage tooriku kinnitusklamber (7) seadme vasakule voi paremale kuljele.
• Hoidke käepidet ja nihutage saagi veidi allapoole ning tommake seejärel pulka (5) veidi valja, nii et saag liigub ülespoole.

Markus: Nurgasaagi ei tohi kasutada ilma kaasasolevate pikendusdetailideta. Veenduge, et need oleksid öigesti paigaldatud.

Liugjuhik

Joonis 2

Ohutuse huvides on sellel seadmel liikuv juhik, mida kasutatakse tavaliste ja kaldlöigete tegemiseks.

• Tavaliste sirgete rist- ja nurklöigete puhul reguleerige liugjuhik (8) alati lopuni ja kinnitage see korralikult, et toorik turvaliselt toestada.
• Kaldloigete tegemiseks reguleerige liugjuhik (8) sobivasse asendisse saeketta pinnale voimalikult lahedale, kuid nii, et saeketta liikumine ei oleks takistatud, ning kinnitage see korralikult.

Saaketaste vahetamine

Joonised 4 ja 5

Kasutage ainult teravaid ja kahjustusteta saekettaid. Takestatud voi pain Dunud saekettad tuleb kohe valja vahetada.

• Eemaldage seade vooluvorgust.
• Eemaldage kruvi (20), mis hoiab tagasitombehooba kettakatte kuljes.
• Eemaldage kruvi (19) ja seejärel poldikate, tostes kettakatet (6) ülespoole.
  Nii saeketta polt (17) kui ka aarik (18) peaksid olema nud nahtaval, nagu naidatud joonisel 5.
  Vajutage saeketta fikseerimisnuppu (22).

• Eemaldage saeketta polt (17) kuuskantvötmega, keerates seda päripäeva.
• Eemaldage ärik (18) ja saeketas.
  Paigaldage saeketas uuesti ja jalgige, et saekettal olev nool osutaks seadmel oleva noolega samas suunas. Saeketta hambad peavad olema suunatud allapoole.
• Kinnitage saeketta polt (17) korralikult saeketta fikseerimisnPuga (22).
• Langetage kettakate (6), nii et poldikate laskub tagasi kohale, ja keerake kruvi (19) kinni.
• Kinnitage tagasitombehoob tagasi kettakatte (6) kulge, keerates kruvi (20) kinni.
• Pöörake saaketast ja kontrollige, et kaitsekatetöötaks törgeteta.

Löikenurga reguleerimine

Joonised 1-2

Löikenurk on reguleeritav vahemikus 45^ vasakul ja 45^ parental.

Vabastage fikseerimisnupp (10).
Vajutage fikseerimislaba (11) ja keerake fikseerimisnupu (10) abil saelauda vasakule voi paremale, kuni nurganaidik (23) naitab soovitud nurka.
Vabastage fikseerimislaba (11) ja keerake fikseerimisnupp (10) kinni.

Eelseadistused (kiirseadistused) jargmiste nurkade juures: -45^ , -30^ , -22,5^ , -15^ , 0^ , 15^ , 22,5^ , 30^ , 45^ .

• Alusplaadi pööramisel vajutage fikseerimislaba (11), vabastage laba enne soovitud nurgani jõudmist ja plaat asetub klopsatusega kohale.

Kaldunrkade reguleerimine

Joonised 1 ja 3

Kaldenurka saab reguleerida vahemikus 0 - 45^

Vabastage reguleerimisnupp (9).
- Kallutage saagi käepideme abi, kuninurganäidik (14) naitab soovitud nurka.
Keerake reguleerimisnupp (9) kinni.

Süsiharjade vahetamine

Joonis 2

• Eemaldage seade vooluvorgust.
  Keerake kate (4) lahti.
  Vahetage susiharjad tapselt sama tuupi harjade vastu.
  Keerake kate (4) uesti kinni.

Markus: Vahetage mõlemad susiharjad alati korraga, arge kunagi kasutage vanu ja uusi harju koos.

Tolmukoti paigaldamine

Joonis 1

Vajutage tolmukoti (13) klambrit ja libistage see seadme tagakuljel oleva avalanche. Klambri vabastamisel jaa'tolmukott paigale.

4. KASUTAMINE

Nurgasae kasutamine

Joonis 1

Enne kasutamist kontrollige alati, et ei esineks rikkeid ega defekte!

• Seadistage seadme soovitud saagimisnurk.
• Pange pistik pistikupesasse.
• Fikseerige toorik pitskruviga (7): veenduge, et materjal oleks korralikult kinnitatud!
• Hoidke materjali tugevasti vasakul küljel ja samal ajal hoiduge saekettast ohutusse kaugusesse.
• Seadme käivitamiseks hoidke fikseerimisnuppu (3) all ja vajutage toitelülitit (1).
• Enne tooriku asetamist vastu saaketast laske saekettal saayutada täiskijrus.
• Nüüd tooge saag aeglaselt allapoole, nii et saeketas lōikaks tooriku lábi ja lábiks laucas oleva pilu. Arge availage saele survet. Andke seadmele aega tooriku labisaagimiseks.
• Tõstke seade ettevaatlikult uuesti üles ja lulitage see välja, vabastades luliti (1).

Liugunktsiooni kasutamine

Joonis 1

Seade tuleb poltidega korralikult toöpingi külge kinnitada.

Laia tooriku saagimiseks kasutage liugfunktsiooni:

• Kinnitage toorik pitskruviga.
  Vabastage nupp (12).
• Libistage seade enda suunas lopuni.
  Lulitage seade lulistisse.
• Langetage saag aeglaselt, nii et saeketas labistaks tooriku.

Lukake seadet aeglaselt tahapoole.
Tostke seade ettevaatlikult uesti üles ja lulitage see valja, vabastades luliti.

Laseri kasutamine

Joonis 2

• Laseri sisselulitamiseks vajutage toitelulitit (2).
• Laseri väljalūlitamiseks vabastage toitelūliti (2).

Transpondiasend

Sae teisaldamisel peab saag olemasissepeoole suunatud. Kontrollige, et koik lukud ja pingutusseadmed oleksid kindlalt fikseeritud:

Veenduge, et loikenurk oleks 0^
Veenduge, et kaldenurk oleks 0^
- Fikseerige sae nurga reguleerimisnupp (9), keerates seda päripäeva.
- Libistage seade enda suunas lopuni.
- Liugfunktsionlukustamisekskeerake liugtoe kohl paiknevat nuppu (12) päripäeva.
Vabastage seadme parempoolsel küljel olev fikseerimispulk (5).
- Suruge seade lopuni alla.
- Fikseerige seadme parempoolsel küljel olev fikseerimispulk (5).

Tõstke seadet ainult tugeva põhja alt. Arge tõstke saagi lülituskaepidemest.

5. HOOLDUS JA KORRASHOID

Enne seadme mehanismi hooldamist tuleb alati veenduda, et seade ei oleks vooluvorku uhendatud.

Liugroopad

Mustus voib kahjustada liugroopaid ja halvendada seadme toed.

• Puhastage külgroöpaid korrapäraselt pehme lapiga.
• Tilgutage külgroobastele veidi märdeoli.
• Liigutage nurgasaagi edasi-tagasi, nii et koguröobas kattuks öliga.

Need seadmed on moeldud pikaajaliseks tooks minimaalse hooldusega. Seadet korraparaselt puhistades ja oigesti kasutades saate aidata pikendada seadme eluiga.

Puhastamine

Puhastage seadme korpust korraparaselt pehme lapiga, soovitatavlt pärast iga kasutuskorda. Hoolitsege, et ventilatsiooniavad ei oleks tolmused ega maardunud. Törksa mustuse eemaldamiseks kasutage seebiveega niisutatud pehmet lappi. Mingil juhul ei tohi kasutada lahusteid (benseen, alcohol, nuuskpiiritus vms). Seda tuupi lahustid voivad kahjustada plastdetailed.

Problemide lahendamine

1. Mootor ei käivitu

2. Saelöige ei ole ühtlane (sakiline lõige)

Saeketas vajab teritamist.
Saeketas on paigaldatud tagurpidi.
Saeketas on vaigu voi saepuru tottu kinni kilunud.
- Kasutatav saeketas ei sobi toödeldava materjali jaoks.

3. Korguse ja/voi nurga reguleerimishoob on kinni kilunud

• Laastud ja/voi saepuru tuleb eemaldada.

4. Mootorei suuda saavutada täiskiirust

• Pikendusjuhe on liiga peenike ja/vöi liiga pikk.
  Vorgupinge on alla 230 V.

5. Seade vibreerib liiga tugevalt

Saeketas on kahjustatud.

6. Seade kuumeneb liigselt

• Ventilatsiooniavad on ummistunud. Puhastageneed kuiva lapiga.

7. Elektrimootor toötab ebauhtlaselt

• Susiharjad on kulunud. Vahetage susiharjad, valja voi pidage nou mügiesindusega.

Märimine

Kui peaks ilmnema mōni rike, pōrduge garantiikaardile margitud aadressil teenindusse. Kasutusjuhendi tagakūljelt leiate koostejoonise, kus on nāha tellitavad osad.

KESKKOND

Transpondikahjustuste valtimiseks tarnitakse seade tugevas pakendis. Pakend on voimaluse korral valmistatud ringlussevoetavast materjalist, seega kasutage pakendi ringlussevotu voimalust. Seadme valjavahetamisel viige vana seade kohalikku muggiesindusse. Seal kaideldakse seda keskkonnasobralikul viisil.

Rikkis ja/voi kasutuselt korvaldatud elektri- ja elektroonikaseadmed tuleb toimetada selleks ettenahtud ringlussevotupunktidesse.

Euroopa Ühenduse ri rigid

Arge visake elektritööristu olmeprugi hulka. Vastavalt Euroopa Parlamendi ja nōukogu direktiivile 2012/19/EU elektri- ja elektronikaseadmete jäatmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele öigusaktidele tuleb kasutuskölmatud elektritööristad koguda teistest jäatmetest eraldi

GARANTII

Tutvuge garantitiingimustega, mis on kirjas kaasasoleval garantiikaardil.

Toodet ja kasutusjuhendit voidakse muuta. Spetsifikatsioone voidakse muuta ilma eelneva etteatamiseta.

RADYAL GÖNYE TESTERE MSM1039
