Markė	Ferm
Modelis	MSM1039
Produkto tipas	Radialinis kampinis pjūklas
Maitinimo įtampa	220-240 V ~ 50 Hz
Galia	1500 W
Tuščiosios eigos greitis	4500 aps./min.
Pjūklo disko skersmuo	210 mm
Disko angos skersmuo	30 mm
Pjūklo disko storis	2,8 mm
Pjovimo talpa (kampas 0°, nuožulna 0°)	70 x 305 mm
Pjovimo talpa (kampas 45°, nuožulna 0°)	70 x 210 mm
Pjovimo talpa (kampas 0°, nuožulna 45°)	35 x 305 mm
Pjovimo talpa (kampas 45°, nuožulna 45°)	35 x 210 mm
Kampo diapazonas	-45° iki +45°
Nuožulnos kampas	0° iki 45° (kairėn)
Svoris	12 kg
Garso slėgio lygis (Lpa)	93,6 dB(A)
Garso galios lygis (Lwa)	106,6 dB(A)
Apsaugos klasė	II (dviguba izoliacija)
Lazeris	Taip, 2 klasė pagal EN 60825-1
Stumdomoji funkcija	Taip
Dulkių maišelis	Pridedamas
Priežiūra	Stumdų valymas, šepetėlių keitimas
Sauga	Apsauginis gaubtas, disko fiksavimas, fiksavimo kaištis

Dažnai užduodami klausimai - MSM1039 Ferm

Kaip sureguliuoti pjovimo kampą Ferm MSM1039 pjūkle?

Atsukite fiksavimo mygtuką (10), paspauskite fiksavimo svirtelę (11) ir pasukite stalą iki norimo kampo. Atleiskite svirtelę ir vėl priveržkite mygtuką. Iš anksto nustatytos padėtys: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Kaip pakeisti pjūklo diską?

Atjunkite mašiną. Nuimkite grąžinimo svirties varžtą ir varžto gaubtą. Užfiksuokite diską fiksavimo mygtuku (22), atsukite varžtą (17) pagal laikrodžio rodyklę, nuimkite flanšą ir diską. Uždėkite naują diską, laikydamiesi sukimosi krypties (rodyklė). Vėl prisukite varžtą ir uždėkite gaubtą.

Kaip naudoti nukreipimo lazerį?

Paspauskite lazerio įjungimo/išjungimo jungiklį (2), kad jį įjungtumėte. Norėdami išjungti, atleiskite jungiklį. Niekada nenukreipkite spindulio į žmones ar gyvūnus.

Kaip saugiai transportuoti pjūklą?

Nustatykite pjovimo kampą ir nuožulną į 0°. Užfiksuokite kampo reguliavimo mygtuką (9). Pastumkite mašiną visiškai link savęs ir užfiksuokite stumdomąją funkciją (12). Atrakinkite fiksavimo kaištį (5), nuleiskite galvą ir vėl užrakinkite kaištį. Kelkite mašiną už tvirto pagrindo, niekada už rankenos.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar kištukas įjungtas. Jei laidas pažeistas, pakeiskite jį. Jei jungiklis sugedęs, kreipkitės į platintoją dėl remonto.

Kaip išvalyti pjūklo stumdus?

Nuvalykite stumdus minkšta šluoste nuo dulkių. Užlašinkite kelis lašus tepalų ir pajudinkite pjūklą pirmyn atgal, kad paskirstytumėte alyvą.

Kokia maksimali pjovimo talpa?

Esant 0° kampui ir 0° nuožulnai, talpa yra 70 x 305 mm. Esant 45° kampui ir 0° nuožulnai – 70 x 210 mm. Esant 0° kampui ir 45° nuožulnai – 35 x 305 mm. Esant 45° kampui ir 45° nuožulnai – 35 x 210 mm.

Ar galiu pjauti metalą ar akmenį šiuo pjūklu?

Ne. Šis pjūklas skirtas tik medžiui. Pjauti metalą, akmenį ar asbestą draudžiama ir pavojinga.

Kaip pritvirtinti dulkių maišelį?

Paspauskite dulkių maišelio tvirtinimo įtaisą (13) ir užstumkite jį ant angos mašinos gale. Atleiskite tvirtinimo įtaisą, kad jį užfiksuotumėte.

Kaip sureguliuoti nuožulnos kampą?

Atsukite reguliavimo mygtuką (9), esantį gale. Pakreipkite pjūklą rankena iki norimo kampo (0° iki 45°). Vėl priveržkite reguliavimo mygtuką.

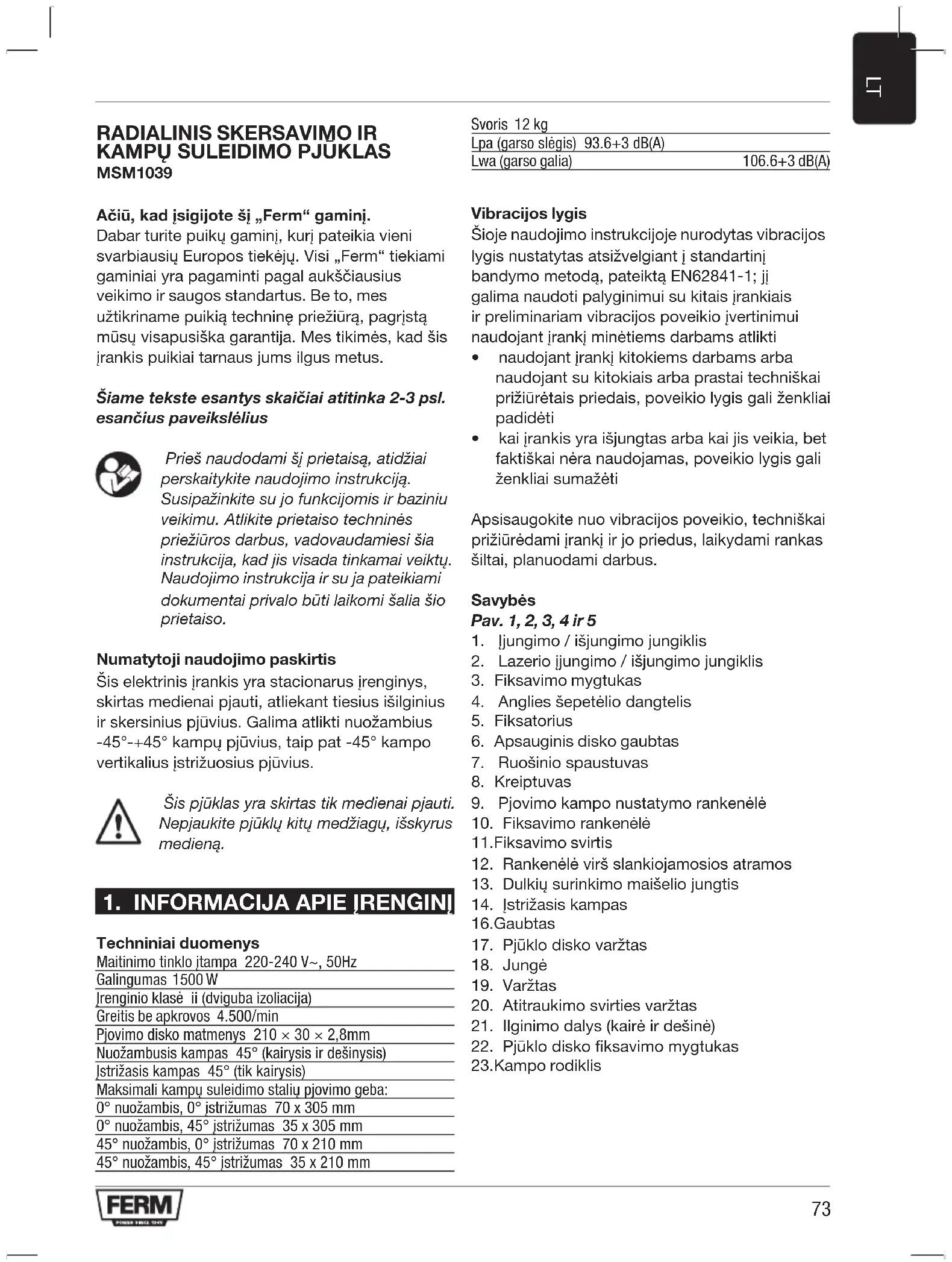

NAUDOJIMO INSTRUKCIJA MSM1039 Ferm

Dabar turite puiku gaminj, kurj pateikia veni svarbiausi Europos tiekëju. Visi „Ferm“ tiekiami gaminai yra pagaminti pagal aukšciausius veikimo ir saugos standartus. Be to, mes užtikriname puiki technique prieziura, pagrsta mūsu visapusiška garantija. Mes tikimës, kad sis jrankis puikiai tarnaus jums ilgus metus.

Šiame tekste esantys skačiaj atitinka 2-3 psl. esancius paveikslélius

Pries naudodami sj prietaia, atidziai perskaitykite naudojimo instrukcija. Susipazinkite su jo funkcjomis ir baziniu veikimu. Atlikite prietaiso technines prieziros darbus, vadovaudamiesi sia instrukcija, kadjis visada tinkamai veiktu. Naudojimo instrukcija ir su ja pateikiami dokumentai privalo buti laikomi salia sio prietaiso.

Numatytoji naudojimo paskirtis

Sis elektrinis jrankis yra stacionarus irenginys, skirts medienai pjauti, atliekant tiesius isilginius ir skersinius pjvius. Galima atlikti nuozambius -45^ + 45^ kampj pjvius, taip pat 45^ kampo vertikalius jstrzuoisius pjvius.

Sis pjuklas yra skirtas tik medienai pjauti. Nepjaukite pjuklu kitu medziagu, i'skyrus mediena.

1. INFORMACIJA API JRENGINJ

Techninai duomenys

Maitinimo tinklo jtampa 220-240 V\~, 50Hz

Galingumas 1500 W

Jrenginio klase ii (dviguba Izoliacija)

Greitis be apkrovos 4.500/min

Pjovimo disko matmenys 210 × 30 × 2,8mm

Nuozambusikampas 45^ (kairysisirdeisinysis)

Jstrižasis kampas 45^ (tik kairysis)

Maksimali kampu suleidimo staliu pjoyimo geba:

0^ nuozambis, 0^ jstrizumas 70 × 305 ~mm

0^ nuozambis, 45^ jstriuzumas 35 × 305 ~mm

45^ nuozambis, 0^ jstriuzumas 70 × 210 ~mm

45^ nuožambis, 45^ jstrižumas 35 × 210 ~mm

Svoris 12 kg

Lpa (garso slegis) 93.6+3 dB(A)

Lwa (garso galia) 106.6+3 dB(A)

Vibraciños lygis

Sioje naudojimo instrukcijoe nurodytas vibracijos
lygis nustatyas atsižvelgiant i standartinj
bandymo metodá, pateikta EN62841-1; jj
galima naudoti palyginimui su kitais jrankiais
ir preliminariam vibracijos poveikio jvertinimui
naudojant jrankj minétiems darbams atlikti

naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai technijskai priziuretais priedais, poveikio lygis gali zenkliai padideti
- kai jrankis yra isjungtas arba kaijis veikia, bet faktiskai nera naudiojas, poveikio lygis gali zenkliai sumazeti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrédami jrankj ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Savybès

Pav. 1, 2, 3, 4 ir 5

1. Jungimo / ijsungimo jungiklis
2. Lazerio jjungimo / ijsjungimo jungiklis
3. Fiksavimo mygtukas
4. Anglies šepetělio dangtelis
5. Fiksatorius
6. Apsauginis disko gaubtas
7. Ruosinio spaustuvas
8. Kreiptuvas
9. Pjovimo kampo nustatomyo rankenèle
10. Fiksavimo rankenèle
    11.Fiksavimo svirtis
11. Rankenèle virslankiojamosios atramos
12. Dulkiy surinkimo maišelio jungtis
13. Jstrižasis kampas
    16.Gaubtas
14. Pjklo disko varztas
15. Jungé
16. Varžtas
17. Atitraukimo svirties varztas
18. Ilginimo dalys (kairé ir dešiné)
19. Pjuklo disko fiksavimo mygtukas
    23.Kampo rodklis

2. SAUGOS TAISYKLÉS

Kai naudojate jrankius su akumuliatoriais, laikykites butinu saugos priemoniu, kad sumazintumete gaisro, skyscio ištekëjimo is akumuliatori ir sužeidimo pavoju.

Pries pradedami naudoti elektrinj jranki, visada perskaity kite specialia gaminio naudojimo instrukcija bei saugos taisykles ir i'saugokite jas ateicai.

Stacionaraus jrenginio montavimas

6 pav.

Sis prietasas yra stacionarus irenginys: saugum sumetimais ji visada privaloma tvirtai sumontuoti ir nenaudoti jo mobiliesiems darbams.

Sj jrenginj galima montuoti dviem budais:
a) Kaip stacionaru jrenginj ant darbastalio. Tokiu atveju jrenginj privaloma pritvirtinti prie darbastalio 4 varztais.
b) Kaip stacionaru jrenginj ant porremio. Tokiu atveju jrenginj privaloma pritvirtinti prie porremio 4 varztais, o poremj priverzti 4 varztais prie maziausai 1 kvadratinio metro dydzio grindu plokstes.

Zenklai

Naudojant elektrinj jranki, svarbu atkreipti demesji toliau nurodytus zenklus. Tinkamai suprata zenklu reiksmge, galèsite saugiau naudotis elektriniu jrankiu

Reiskia susižeidimo pavoju, pavoju gyvybei arbaŽalos jrankiui pavoju, jei nebus laikomasi šiame vadove paveiktu nurodymu.

Démesio: elektrós smugio pavojus

Neleiskite artyn pašaliniu asmenu

Dévékite apsauginius akinius

Devekite ausy apsaugas. Triuksmas gali sukelti klausos praradima.

Dévèkite apsaugine kauke

Pavojinga zona! Irenginiui veikiant, rankas laiky kite atokiai (10 cm atstumu) nuo pjovimo zonos. Pavojus susizaloti prisilietus prie pjovimo disko

Nenukreipkite lazerio spindulio tiesiaj j
zmones ar gyvunus ir patys neziurekite
tiesiaj spindulj netgi is toli. Sis elektrinis
jrankis priskiriamas 2 klases prietaisams ir
kelia lazerine radiacija pagal EN 60825-1.
Tai gali sukelti zmogaus apakima.

Disko matmenys. Atkreipkite demesi j pjoivo disko matmenis.Angos skersmu privalo atitikti irankio velena be jokio laivumo.*Naudokite tik tiekejo nurodyta sandarinimo zieda; sandarinimo ziedas neturi turejo jokio laivumo

Jrenginj gabenkite tik tada, kaijis yra vidineje transportavimo padetyje

1. Darbo vietos sauga

a) Darbo vieta turi buti švari ir gerai apsviesta. Užgriozdintos ir tamsios vietos daznai yra nelaimingu atsitikimpriežastimi.
b) Elektrini j iranki nenaudokite sprogioje aplinkoje, pavyzdziui ten, kur yra degiu skysciu, duju arba dulki. Elektrinai jrankiai sukelia kibirkstis, nuo kuri gali uzsidegti dulkes arba garai.
c) Dirbdami su elektriniu jrankiu neleiskite artyn vaiku ir pašaliniu asmenu. Atitrauke démesj galite nesuvaldyti jrankio arba perpjauti ruosinj.
d) Niekuomet nepalikite jrenginio be prieziuros, neisjunge jo is maitinimo tinklo.

2.Asmenssuga

a) Jeigu niekada nesate naudoje tokio jrenginio, geriau butu, jeigu jus pirma pamokytu specialists, instruktorius ar meistras.
b) Laiky kite isjungtus elektrinius jrankius vaikams nepasiekiamoje vietoje Naudojami nekvalifikuotuy martotoju, elektriniai jrankiai yra pavojingi.
c) Elektriniai jrankiai turi buti sausi, švarus, netepaluoti ir nealyvuoti. Tinkamai techniskai prižūrimus elektrinius jrankius galima saugiau ir lengviau valdyti. Tepaluotos, alyva išteptos rankenos yra slidžios, todél galima nesuvaldyti jrankio.

d) Darbo vieta visada privalo buti svari ir tvarkinga. Antraip galite paslysti arba uzkliuti.
e) Kai naudojate elektrinj jrankj, budkite budrus, stebekite savo veiksmus ir vadovaukites sueiku protu.
f) Nepersitempkite. Visuomet tvirtai stovekite ant zenemes, islaikykite pusiausvyra. Taip galesite geriau valdyti elektrinj jrankj netiketose situacijose.
g) Nenaudokite jrenginio, budami pavarge arba veikiami narkotiku, alkoholio arba vaistu. Dirbant su elektriniu jrankiu uztenka vienos neatidumo akimirkos ir galima sunkiai susiizeisti.
h) Visada naudokite apsaugos priemones. Visada devekite apsauginius akinius, kauke nuo dulkiu, ausu apaugas ir apsauginius batus. Atlikdami jrenginio technines prieziuros darbus arba tvarkydami zaliavas, muvekite pirstines. Susiriskite plaukus. Noredami sumazinti pavoju susizeisti:
i) Bukite atsargus, pjaudami dvigubonuozulnumo sujungimus. Atliekant pjuvi, pjovimo diskas, ruosinys ir rankos visada turi buti matomi.
j) Niekada nepjaukite daugiau nei vieno ruosinio vienu metu.
k) Isitikinkite, ar ruosinyje nera jokiu viniu / kabiu ar kitu pašaliniu objektu.
I) Siuo jrenginiu niekuomet nepjaukite metaliniu ar akmeniniu ruosiniu.
m) Nenaudokite medziagu, kuriu sudetye yra asbesto.

3. Elektriniu jrankiu sauga

Pirma karta naudodami jrenginj ir veliau kiekviena karta ji naudodami:

Pries darydami bet kokius jrenginio technines prieziuros darbus, istraukite kiistuka is elektros tinklo lizdo.

Bendroji informacija: Patikrinkite visas pjovimo
stakles: ar netruksta jokios dalies, ar dialys
nesulankstytos, neapgadintos, nera jokiu veikimo
sutrikimu, ar nera arba nepastebima jokiu
mechaniniu ir (arba) elektrros gedimu, ar veikiantis
jrenginys nekelia nepaprastai didelio triuksmo; zer.
naudojimo instrukcija.

Pastebèjus kokiu nors i'renginio defektu, juos
privaloma pašalinti ir tik tada naudotis i'renginiu.
Privaloma naudoti tik originalias atsargines dalis!
Jeigu kiltu kokiu nors abejonić del jusu ar i'renginio
naudojimo saugos, pasitarkite su i'renginio tiekëju.

Elektrosauga

a) Visada naudokite originalu elektros kištuka, kuris atitinka elektros lizda; su šemintais elektriniais irankiais niekada nenaudokite jokiu adapteriu. Nepakeisti, originalus kištukai ir juos atitinkantys elektros lizdai sumazins elektros smugio pavoju.
b) Nesinaudokite jrenginiu, kurio maitinimo kabelis yra pazeistas. Nelieskite pazeisti kabelio - ištraukite elektrós kištuka, jeigu dirbant kabelis būtý pazeistas. Pazeisti kabeliai padicina elektrós smugio pavoju.
c) Reguliarai tikrinkite kabelj; pasirupinkite, kad pazeistas kabelis butu sutaisytas. Laidu ir kištuku pakeitimas Pakeite laidus ar kištukus naujs, senuosius tuoj pat ismeskite. Pavojinga kišti kištuka su kabanciu, neprijungtu laidu j sieninj lizda. Naudokite originalu maitinimo laida ir elektros kištuka; remonto darbus privalo atlikti tik kvalifikuotas meistras, kad butu uztkrintas elektrinio jrankio saugumas!
d) Norint isvengti elektros smugio: jungiant kišuka j lizda, metaliniai kontaktai jokiais budais neturi susiliesti.
e) Nedirbkite su elektrinais irankiais lietuje arba esant dideliam oro dregnumui. I elektrinj irankj patekes vanduo padicina elektros smugio pavoju.
f) Niekada kistuko is lizdo netraukite laikydami už laido. Saugokite laida ir kistukā nuo karšcio, alyvos ir astriu daiktu.
g) Dirbdami su elektriniais irankiais lauke, naudokite tam pritaikytä ilginimo laida. Naudojant darbui lauke tinkama laida, sumazeja elektrs smugio pavojus.
h) Šiame jrenginye jrengtas lazeris. Nenukreipkite lazerio spindulio tiesiaj zmones ar gyvūnus ir patys neziürèkite tiesiaj spindulj. Net is toli. Lazeris atitinka EN 60825-1 2 klase.
i) Lazeriu jrenginius gali taisyti tik lazeriu gamintojas arba specialistas.
j) Jeigu elektrinj irankj neisvengiamai reikia naudoti dregnoje aplinkoje, naudokite energijos saltinj, apsaugota liekamosios elektros srovés prietaisu (RCD). Naudoant RCD, sumažëja elektros smugio pavojus.

Mechaniné sauga

a) Pries jungdami irenginj, patikrinkite, ar pjovimo diskas gali laisvai suktis. Patikrinkite, ar esant ivairioms pjovimo stakliu padetims pjovimo diskas gali laisvai suktis; jeigu pjovimo diskas liecia kokia nors stakliu dalj, stakles reikia sureguliuoti arba suremontuoti.
b) Nenaudokite elektrinio jrankio, jeigu jo jungiklis jo nejjungia arba neisjungia. Elektrinis jrankis, kurio negalima valdyti jungikliu, yra pavojingas - jj privaloma sutaisyti.
c) Visuomet naudokite tinkamo dydžio ir formos p jovimo diskus. Naudokite gamintojo rekomenduojamus p jovimo diskus (EN-847-1). P jovimo diskai, kurič vidinës angos neatinka pjuklo montavimo jrangos, veiks ekscentriškai, sukeldami kontrolës praradima
d) Niekada nenaudokite per mažú arba per dideliŋ pjovimo disku. Tai labai pavojinga.
e) Niekada nepasalinkite p jovimo disko zymès. Technine informaci visada turi buti matoma, kad galima butu tinkamai pasirinkti keičiant p jovimo diskus.
f) ltvirtinkite ruosinj. Visada suspauskite ruosinj spaustuvais: taip bus saugiau nei laikant ranka.
g) Niekada nepalikite veikianchio Irenginio - palaukite, koljis visiskai nesustos.
h) Nenaudokite greitapjovio plieno disku (HSS). Pjoyimo diskas gali lengvai skilti.
i) Niekada nenaudokite atbukusi, jtrukusi, sulankstytu arba apgadintu pjoyimo disku. Pries naudodami jrenginj, atjunkite ji nuo elektros tinklo lizdo ir patikrinkite pjoyimo diska. Apgadinti arba atbuke pjoyimo diskai pjauna siaurai ir sukelia pernelyg didele trintj, disko strigima ir atatranka. Tuo pat pakeiskite apgadintus pjoyimo diskus; visada naudokite originalias junges, verzles ir (arba) varztus.
j) Pries jungdami elektrinj jrankj, pašalinkite visus reguliavimo raktus arba veržliarakcius. Neišrauke veržliarakciio is besisukancios elektros jrankio dalies rizikuojate susižeisti ir sukelti labai pavojinga situacija.
k) Ant p jovimo disko pažyméta rodyklé rodo sukimosi krypti. Ši rodyklé privalo buti nukreipta ta pačia kryptimi kaip ir ant jrenginio pažyméta rodyklé, o p jovimo disko dantukai privalo buti nukreipti Žemyn p jovimo stakliu prikeyje.
I) Nelieskite pjovimo disko tuoj pat po darbo: palaukite, kol jis atvès. Naudojant iranki,

pjoyimo diskas labai jkaista.

m) Saugokite pjovimo diskus nuo sutrenkimiy ir smugiu. Nespauskite pjovimo disko iš šono.
n) Dirbdami su irankiu, nenaudokite jeos. Darbui atlikti naudokite tinkama irankj. Tinkamu elektrini irankiu geriau ir saugiau atiksite darba tokiu greiciu, kuriamjis yra numatytas.
o) Niekada nestovékite ant elektrinio jrankio. Elektriniam jrankiui apvirtus, galima sunkiai susižaloti.

Visada naudokite papildomà atrama, kad jrenginys butu stabilesnis.

p) Irenginye yra itaisu dulkiu istraukimo prietaisams prijungti; butinai juos prijunkite ir tinkamai naudokite. Surenkant dulkes, sumazea su dulkemis susije pavojai.
q) Irenginio ventiliacijos angos visada turi buti švarios. Privaloma valyti susikaupusias dulkes.
r) Patikrinkite, ar apsauginis gaubtas tinkamai veikia ir ar jis laisvai juda. Niekada neužblokuokite apsauginio gaubto atidarymo padétyje.
s) Niekada nešalinkite jokiŋ nuopjovu is pjovm o zonos irenginiui veikiant.

Pirmiausiai visada sugrazinkite jrankio svirtj neutralia padeti, tada isjunkite jrengini.

t) Nuleiskite pjovimo diska ant ruosinio tik tada, kai irenginys yra jjungtas.

Antraip pjoyimo diskas gali jstricti ruosinyje ir sukelti atatranka.

u) Jeigu pjovimo diskas užstringa:
Išjunkite jrenginj ir laikykite ruosini, kol p jovimo diskas visiskai sustos.
v) Norint isvengti atatrankos: Negalima judinti ruosinio, kol jrenginys visiskai nesustos. Pasalinkite pjoyimo disko jstrigimo priezastj pries vel jjungdami jrengini.
w) Pjaudami profiliuotas dalis, apvalius ar panasius ruosinius, visada prispauskite ruosinj prie stabdiklio, kad pjaunamasjis nepasisuktu, nepakryptu ar nepajudetu.
x) Niekada nepjaukite irenginiu ruosiniu, kurie yra per ma zi, kad juos galima butu saugiai jtvirtinti. Besisukanciam pjoyimo diskui palietus mausz medinius ar kitus ruosinius, jie gali didele jegatrenkti naudotojui arba netoliese esantiems zmonems.
y) Pjaudami visada naudokite papildomas atramas.
z) Pjaudami didelius ruosinius: Naudokite papildomas atramas.

aa) Niekada nepašalinkite ant jrenginio pažymétu jspejamuju zenklu. Ant jrenginio visada turi buti matoma techniné informacija arba informacija apie jrenginio tipa.

Pabaigus pjauti, pjoyimo galvute reikia paliktinuleista, tada isjungti jrenginir palaukti, kol sustos visos besisukancios dalys, tik pada patrauktirankas nuo jrenginio.

3. MONTAVIMAS IR PRIEDAI

Kampu suleidimo stakliy montavimas

• Viena skersinj (21) reikia deti desineje jrenginio puseje, o kita skersinj - kaireje puseje.
• Dékite ruosinio spaustuva (7) irenginio kaireje arba desinéje pusie.
  Laikydami už rankenos, šiek tiek patraukite pjūklā Žemyn, tadā šiek tiek ištraukite kaištj (5), kad pjūklas pajudétu aukstyn.

Pastaba. Niekuomet nenaudokite kampu suleidimo stakliu be pateiktuju ilginimo daliu. Patikrinkite, ar jos yra tinkamai sumontuotos.

Slankiojamasis kreiptuvas

2 pav.

Saugumo sumetimais siame jrenginyje yra jrengtas slankiojamasis kreiptuvas, naudojamas atliekant jprastus ir jstriuosius pjvius.

• Atlikdami jprastus tiesius skersinius ir nuozzambius pjuvius, visada nustatykite slankiojamaji kreiptuvag 8) gala ir tvirtai uzfiksuokite, kad ruosinys butu saugiai atremtas.
• Atliekant istrizuosius pjuvius, slankiojamasis kreiptuvas (8) turi buti nustatyas j tinkama padetj, kuo arciau pjoyimo disko pavirsius, bet jo neliesti, irjis privalo buti tinkamai uzfiksuotas.

Pjovimo disku keitimas

4ir5pav.

Naudokite tik astrius ir neapgadintus
pjoyimo diskus. Apluzusius arba
sulankstyts pjoyimo diskus privaloma
nedelsiant pakeisti naujs.

PAVOJUS: nenaudokite didesniu disku nei nurodyta. Jie gali liestis prie disko apsauginio gaubto ir suzaloti.

Nenaudokite per storo disko, kad isorine disko poverzlé liestusi prievelenoplokstumu. Antraip disko varztas negales tinkamai pritvirtinti disko prieveleno.

Nenaudokite šio pjuklo metalui arba betonui pjauti.

• Atjunkite mechanizma nuo energijos saltinio.
• Atsukite varžta (20), kuriuo atitraukimo svirtis yra pritvirtinta prie disko apsauginio gaubto.
• Issukite varztä (19), kad galetumete nuimti varzto gaubtelj, pakèle disko gaubta (6).
  Turi matytis ir pjoyimo disko varztas (17), ir jungé (18), kaip pavaizduota 5 pav.
• Paspauskite p jovimo disko fiksavimo mygtuka (22). Atsargiai ranka sukite p jovimo diska tol, kol diskas užsifiksuos.
• Sesiakampiu veržliarakciu atsukite p jovimo disko varztä (17), sukdami pagal laikrodžio rodykle.
• Nuimkite junge (18) ir pjoyimo diska.
  Uzdékite nauja pjoyimo diska, jsitikindami, kad ant pjoyimo disko esanti rodykle yra nukreipta ta pacia kryptimi kaip ir ant jrenginio pazymeta rodykle. Pjoyimo disko dantukai privalo buti nukreipti zemyn.
  Uzfisukite piovimo disko varztä (17), naudodami piovimo disko fiksavimo mygtuka (22), kad tvirtai uzerztumete.
• Nuleiskite disko apsauginj gaubta (6), kad butu tinkamai nustatyas varzto gaubtelis, ir užveržkite varžta (19).
  Vel pritvirtinkite atitraukimo svirti ant disko apsauginio gaubto (6), užverždami varžta (20).
• Pasukite piovimo diska ir jsitikinkite, ar apsauginis gaubtas laisvai juda.

Pjovimo kampo nustatymas

1ir2pav.

Nuozambiu kampu nustatymas Nuozambu kampa galima nustatyti nuo 45^ kaireje pusèje iki 45^ dešinëje pusëje.

• Atlaisvinkite fiksavimo rankenèle (10).
• Paspauskite fiksavimo svirti (11) ir sukite pjuklo pagrindaj kaire arba desine, naudodami fiksavimo rankenèle (10), kol kampu rodiklis (23) rodys reikiama kampa.
• Atleiskite fiksavimo svirtj (11) ir užtvirtinkite fiksavimo rankenèle (10).

Isankstinés toliau nurodytu kampu nuostatos (greitosios nuostatos): -45^ -30^ -22.5^ -15^ 0^ 15^ 22.5^ 30^ 45^ .
- Sukdami pagrindo ploksté, laiky kite nuspaude fiksavimo svirti (11) ir atleiskite svirti, nepasiekus reikiamo kampo, tad a ploksté pati užsifikuos reikiamoje iš anksto nustatytoje padětyje.

Istrizuju kampu nustatymas

1ir3pav.

Istrižaji kampa galima nustaty niu 0^ iki 45^ .

• Atlaisvinkite reguliavimo rankenèle (9).
• Kreipkite pjukla, naudodami rankenèle, kol kampu rodiklis (14) rodys reikiama kampa.
  Uzverzkite reguliavimo rankenèle (9).

Nustatykite jrenginji reikiamu pjovimo kampu.
- Prijunkite irenginj prie elektros tinklo.
- Užfíkuokite ruosinj spaustuvu (7): jsitikinkite, ar ruosinys yra tinkamai jtvirtantas!
- Tvirtai laiky kite ruosinj iš kairës pusës, bet išlaiky kite saugu atstuma nuo pjuklo disko.
- Jei norite jjungti jrenginj, paspauskite in

palaiky kite nuspasta fiksavimo mygtuka (3) ir tuo pa ciu metu paspauskite jjungimo/ isjungimo jungikli (1).

• Palaukite, kol pjovimo diskas pasieks maksimalu sukimosi greiti, tik tada nuleiskite ji ant ruosinio.
• Dabar letai nuleiskite pjukla zemyn, kad pjoyimo diskas pjautu ruosinj ir praeitu pro pagrindo anga. Nespauskite pjuklo. Leiskite jrenginiui pačiam pjauti ruosinj.
• Atsargiai pakelkite jrenginj aukstyn ir isjunkite jj, atleisdami jungiklj (1).

Slinkimo funkcijos naudiojimas

1 pav.

Irenginys privalo buti tvirtai priverztas prie darbastalio.

Naudokite slinkimo fungcija platiems ruosiniams pjauti:

Uzfiksoukite ruosinj spaustuvu.
- Atlaisvinkite rankenèle (12).
Patraukite Irenginji iki galo link saves.
- Junkite jrenginj, naudodami jungiklj.
- Létai nuleiskite pjuklažemyn, kad p jovimo diskas pjautu ruosinj.
Létai stumkite jrenginj atgal.
- Atsargiai pakelkite i'renginj aukstyn ir isjunkite jj, atleisdami jungiklj.

Lazerio naudojimas

2 pav.

• Norédami jjungti lazerj, spauskite jjungimo / isjungimo jungiklj 2.
  Noredami isjungti lazeri, atleiskite jjungimo / isjungimo jungiklj 2.

Transportavimo padetis

Perkeldami pjukla jsitikinkite, kadjis yra nukreiptas j vidu. Patikrinkite, ar saugus visi uzaktai ir jtempimo itaisai:

Isitikinkite, kad nuozambio kampas yranustatyas j 0^
Isitikinkite, kad jstrižasis kampas yranustatytasj 0^
Užfiku suokite rankenéle reguliuojama pjuklo kampa (9), sukdami jj pagal laikrodžio rodykle
- Patraukite masinaki galo link saves
Uzblokuokite slydimo funkcija sukdamirankenele virslslydimo atramos (12) pagal

laikrodzio rodykle

Mašina kelkite tik uz tvirtos apatinés pusés.
Nekelkite pjuklo uz jungiklio rankenos.

5. TECHNINE PrieziURA IR REMONTAS

Atlikdami sio irenginio technine prieziura, isitikinkite, ar irenginys yra atjungtas nuo elektrtos tinklo.

Slinkimo begeliai

Purvas gali pazeisti slinkimo begelius ir sutrikdyti jrenginio veikima.

• Reguliariai valy kite slinkimo begelius minksta sluoste.
• Užlăsinkite ant slinkimo begeliu šiek tiek tepimo alyvos.
  Pastumkite kampu suleidimo stakles pirmyn ir atgal, kad alva tinkamai pasiskirstytu ant begeliu. Sie irenginiai skirti ilgalaikiam naudojmui be joki problemu ir jiems reikia minimalios technines prieziuros.

Irenginys ilgai jums tarnaus, jeigu reguliariai ji valysite ir tinkamai naudosite.

Valymas

Regulariai valykite jrenginio korpus sausa sluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi buti svarios: nedulketos ir nepurvinos. Isisenejusj purva nuvalykite minksta sluoste, sudrekinta muilotu vandeniu. Valymui niekuomet nenaudokite tirpikliu, pavyzdziui, benzino, alkoholio, amoniako tirpalo ir pan. Sietirpikliai gali apgadinti plastmasines dalis.

Problemos spendimas

1. Variklis nejsijungia

• Kistukas nejkištas jeelektros lizda.
• Nutruko maitinimo laidas.
• Sugedo jungiklis. Atiduokite jrenginj igaiotajam atstovui, kad sutaisytu.

2. Nelygus (dantytas) pjuvis

Reikia pagalasti p jovimo diska.
- Pjovimo diskas sumontuotas apverstai.
- Pjovimo diskas apsvélé smala arba pjuvenomis.
- Sis pjovimo diskas netinka naudojamam ruosiniui pjauti.

3. Užstrigo aukšćio ir (arba) nuozambio svirtis.

Reikia pašalinti pjuvenas ir (arba) dulkes.

4. Variklis sunkiai pasiekia maksimalias apsukas

• Per plonas ir (arba) per ilgas ilginimo laidas.
• Maitinimo tinklo jtampa zhemesne nei 230 V.

5. Irenginys per smarkiai vibruoja

• Pjovimo diskas yra apgadintas.

6. Irenginys per smarkiai jkaista

• Užsikimso ventiliacijos angos. Išvalykite jas sausa šluoste.

7. Elektrinis variklis veikia netolygiai

• Nusidèvejo angliniai šepetéliai. Pakeiskite anglinius šepetélius arba pasitarkite su pardavimo atstovu.

Tepimas

Sio jrenginio papildomai tepti nereikia.

Gedimai

Jeigu ivyktu koks hors gedimas, pvz., susidevetu kokia hors dalis, susisiekite su techninio aptarnavimo atstovu, kurio adresas yra nurodytas garantijos kortelje. Sio vadovo gale rasite daliu, kurias galite užsisakyti, sarasa.

APLINKOSAUGA

Norint apsaugoti nuo sugadinimo gabenimometu, sis irenginys pristatomas kietoje pakuotete. Kai tik jmanoma, pakuoté yra gaminama išperdirbtu Žaliavu, todél pasinaudokite galimyberušiouti atliekas ir tinkamai ismeskite pakavimomedziagas. Keisdami irenginj nauju, senaji atidukite vietos atstovui. Ciajis busutilizuotasaplinkai nekensmingu bdu.

Sugadintus ir (arba) senus elektrinius ar elektronius prietaisus privaloma atiduoti j specialiai tam skirtus atlieku surinkimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinić jrankiu kartu su jprastomis buitinémis atliekomis. Atsižvelgiantj ES Direktyva 2012/19/ES del elektrinić ir elektroninić irenginić bei jos igyvendinimapag nalacionalinius teises aktus, visi elektrinai jrankiai privalo buti surenkami atskirai nuo buitinić atlieku bei perdirbami tokiu budu, kad nebūtu daromaŽala aplinkai.

RADIALAIS LENKZAGIS MSM1039

Pateicamies, ka iegadajaties so Ferm izstradajumu.

Perskaitykite garantines salygas, pateiktas atskirai pridetoje garantijos kortelèje.

Gaminys ir naudojimo instrukcija gali buti keičiami. Techninai duomenys gali buti keičiami ne išankstinio ispějimo.

Turpmakaja teksta noraditie numuri attecas uz 2.-3. lpp. redzamajiem atteliem

Pirms sakt lietot so ieri ci, uzmanigi izlasiet lietoisanas pamacibu. lepazistieties ar ta funkcjam un pamata darbibu. lerices apkopi veiciet saskaar instrukcijam, lai nodrosinatu, ka t vienmer darbojas pareizi. Eksplaatacijas pamacibu un komplektacija ieklauto dokumentaciju jaglaba icerces tuvuma.

Paredzeta lietošana

So elektrinodeumentu ir paredzets lietot kā stacionaru iekarlu kokmaterialu taisnai garenzagesanai un škerszagesanai. lespejami horizontalie lenkzagesanas lenki ir no -45° lidz +45°, kā ari vertikalā slipuma lenki -45°.

Sis zagis ir paredzets tikai koksnes
zagesanai. Nezagjiet citrus materialus ar
so zagi.

1. INFORMÁCIJA PAR IEKÁRTU

Tecniskie dati

Elektrokyla spiregums 220-240 V\~, 50Hz

Jauda 1500 W

IekartasklaseII (dubultizolacija)

Atrums bez noslodzes 4.500 apgr./min

Zagripas izmeri 210× 30× 2,8mm

Lenkis lenkzagesanai 45^ (pa kreisi un pa labi)

Lenkis slipai zageesanai 45^ (tikai pa kreisi)

Lenkzaiga maksimalas zageshanas iespejas:

Lenkzagesana 0^ ,slipums 0^70× 305m

Lenkzadeesana 0^ ,slipums 45^ 35× 305mm

Lenkzagesana 45^ , slipums 0^70× 210mm

Lenkzagesana 45^ ,slipums 45^35× 210mm

Svars 12 kg

Lpa (skanas spiediens) 93.6+3 dB(A)

Lwa (akustiskā jauda) 106.6+3 dB(A)

Vibraciju limenis

Sajai lietoanas rokasgramata noradita vibraciju emisijas vertiba ir izmerita saskaara standarta pbaraudes metodi, kas noradita EN62841-1; to var izmantot viena instrumenta salidzinansanar citu un tam, lai ieprieks novertetu vibracijas iedarbibu, ja instrumentu lieto ieprieksmineto darbu veiksanai

Izmantojiet tikai asas nebojatas zagripas. Jums ir nekavejoties janomaina nodrupusas vai saliektas zagripas.
