Zīmols	Ferm
Modelis	MSM1039
Produkta veids	Radiālā slīpzāģis
Barošanas spriegums	220-240 V ~ 50 Hz
Jauda	1500 W
Tukšgaitas ātrums	4500 apgr./min
Asmens diametrs	210 mm
Asmens urbums	30 mm
Asmens biezums	2,8 mm
Griešanas jauda (slīpums 0°, leņķis 0°)	70 x 305 mm
Griešanas jauda (slīpums 45°, leņķis 0°)	70 x 210 mm
Griešanas jauda (slīpums 0°, leņķis 45°)	35 x 305 mm
Griešanas jauda (slīpums 45°, leņķis 45°)	35 x 210 mm
Slīpuma leņķis	-45° līdz +45°
Leņķa slīpums	0° līdz 45° (pa kreisi)
Svars	12 kg
Skaņas spiediena līmenis (Lpa)	93,6 dB(A)
Skaņas jaudas līmenis (Lwa)	106,6 dB(A)
Aizsardzības klase	II (dubultā izolācija)
Lāzers	Jā, 2. klase saskaņā ar EN 60825-1
Bīdāmā funkcija	Jā
Putekļu maiss	Iekļauts
Apkope	Sliežu tīrīšana, suku nomaiņa
Drošība	Aizsargpārsegs, asmens bloķēšana, fiksācijas tapa

Bieži uzdotie jautājumi - MSM1039 Ferm

Kā noregulēt slīpuma leņķi uz Ferm MSM1039 zāģa?

Atskrūvējiet bloķēšanas pogu (10), nospiediet bloķēšanas sviru (11) un pagrieziet galdu līdz vēlamajam leņķim. Atlaidiet sviru un atkal pievelciet pogu. Ir pieejamas iepriekš iestatītas pozīcijas: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Kā nomainīt zāģa asmeni?

Atvienojiet ierīci. Noņemiet atgriezeniskās sviras skrūvi un bultskrūves vāciņu. Bloķējiet asmeni ar bloķēšanas pogu (22), atskrūvējiet bultskrūvi (17) pulksteņrādītāja virzienā, noņemiet spīļu un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu (bultiņa). Pieskrūvējiet bultskrūvi un atkal uzlieciet vāku.

Kā izmantot vadlīnijas lāzeru?

Nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi (2), lai to ieslēgtu. Lai izslēgtu, atlaidiet slēdzi. Nekad nevērsiet staru pret cilvēkiem vai dzīvniekiem.

Kā droši transportēt zāģi?

Iestatiet slīpumu un leņķi uz 0°. Bloķējiet leņķa regulēšanas pogu (9). Bīdiet ierīci pilnībā pret sevi un nobloķējiet bīdāmo funkciju (12). Atslēdziet fiksācijas tapu (5), nolaidiet galvu un atkal bloķējiet tapu. Paceliet ierīci aiz tās stabilās pamatnes, nekad aiz roktura.

Ko darīt, ja dzinējs neieslēdzas?

Pārbaudiet, vai kontaktdakša ir iesprausta. Ja vads ir bojāts, lieciet to nomainīt. Ja slēdzis ir bojāts, sazinieties ar izplatītāju remontam.

Kā tīrīt zāģa sliedes?

Notīriet sliedes ar mīkstu drānu, lai noņemtu putekļus. Uzlieciet dažus pilienus smērvielas un pārvietojiet zāģi uz priekšu un atpakaļ, lai vienmērīgi izkliedētu eļļu.

Kāda ir maksimālā griešanas jauda?

Pie slīpuma 0° un leņķa 0° jauda ir 70 x 305 mm. Ar slīpumu 45° un leņķi 0° tā ir 70 x 210 mm. Ar slīpumu 0° un leņķi 45° tā ir 35 x 305 mm. Ar slīpumu 45° un leņķi 45° tā ir 35 x 210 mm.

Vai es varu griezt metālu vai akmeni ar šo zāģi?

Nē. Šis zāģis ir paredzēts tikai koka griešanai. Metāla, akmens vai azbesta griešana ir aizliegta un bīstama.

Kā uzstādīt putekļu maisu?

Nospiediet putekļu maisa fiksācijas ierīci (13) un bīdiet to uz ierīces aizmugures atveres. Atlaidiet fiksācijas ierīci, lai to nostiprinātu.

Kā noregulēt leņķa slīpumu?

Atskrūvējiet regulēšanas pogu (9), kas atrodas aizmugurē. Sasveriet zāģi, izmantojot rokturi, līdz vēlamajam leņķim (0° līdz 45°). Pievelciet regulēšanas pogu.

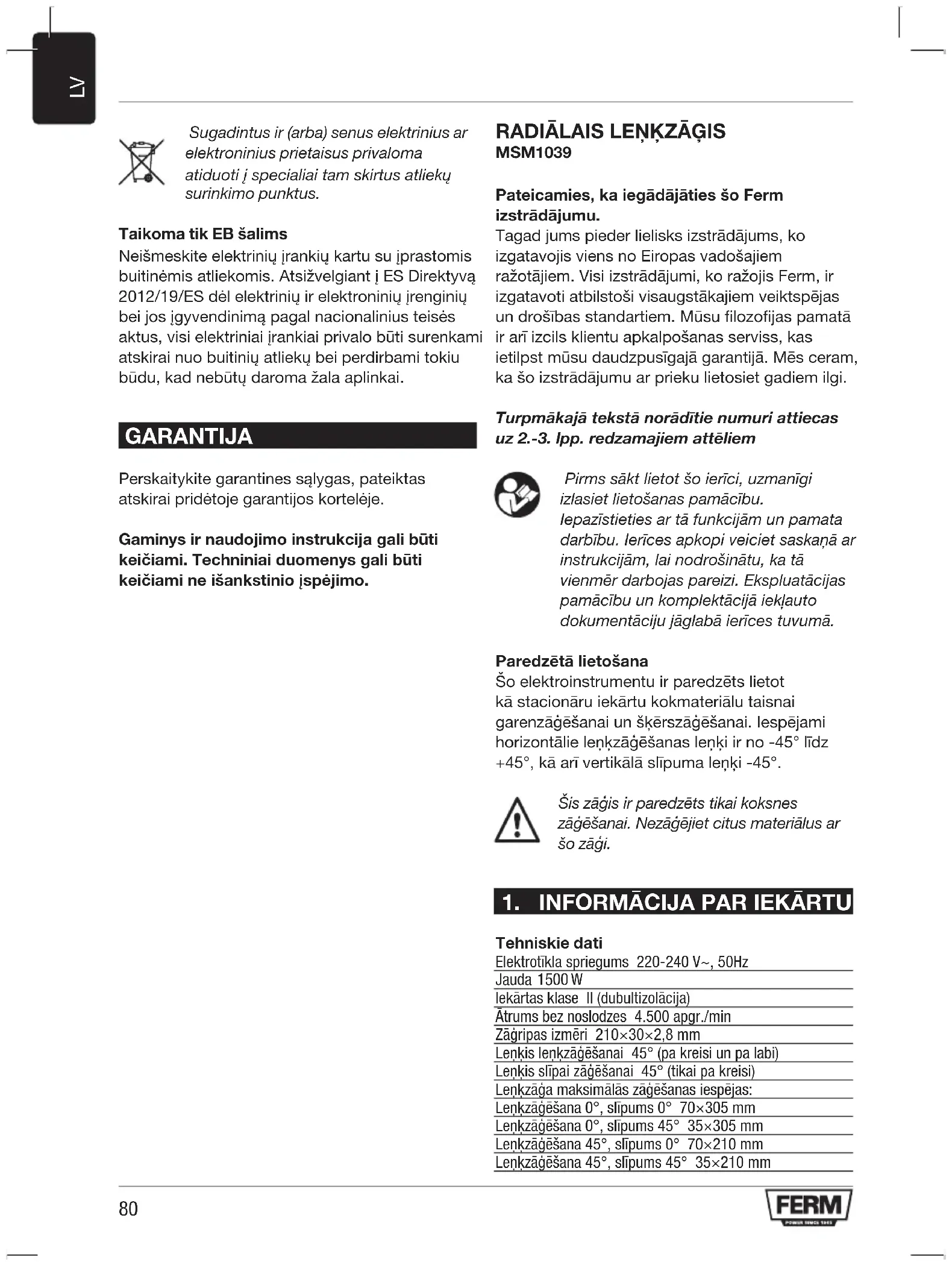

LIETOŠANAS INSTRUKCIJA MSM1039 Ferm

Tagad jums pieder lielisks izstradajums, ko izgatavojis viens no Eiropas vadošajiem ražotajiem. Visi izstradajumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstakajiem veiktspejas un drošibas standartiem. Mûsu filozofijas pamata ir ari izcils klientu apkalposanas serviss, kas ietilpst mûsu daudzpusigaj garantija. Mēs ceram, ka šo izstradajumu ar prieku lietosiet gadiem ilgi.

GARANTIJA

• vibraciju iedarbiba var but ieverojami lielaka, ja instrumentu lieto citu darbu veiksanai, ja uzstada citrus piederumus vai tiem neveic pietiekamu apkopi
• vibracijas iedarbiba var but ieverojami mazaka laikā, kad instruments ir izslegts vai darbojas tuksgaitā, faktiski neveicot darbu

Pasargajiet sevi no vibracijas iedarbibas, veicot instrumenta un pigeonmu apkopi, rupejoties, lai rokas butu siltas, un organizejot darba gaitu

Lidzekli

1.,2.,3.,4.un5.attili

1. lesleganas/izslegsanas sledzis
2. Lazera ieslegsanas/izslegsanas sledzis
3. Blokesanas poga
   4.Ogles sukasvacins
4. Fiksacijas tapped
   6.Asmensaizsargapvalks
5. Apstradajama detala
6. Garenzageshanas ierobeztajs
7. Zaga lenka regulešanas klokis
8. Blokeshanas klokis
9. Blokesanas lapstina
10. Klokis virs bidama atbalsta
11. Puteklu maia pievienošana
12. Slipuma lenkis
13. Vaks
14. Zagripas skruve
    18.Atloks
15. Skruve
16. Ar skruvi ievelkama svira
17. Pagarinajuma gabali (pa kreisi un pa labi)
18. Zágripas blokěsanas poga
19. Lenka indicators

2. DROŠIBAS NORADIJUMI

Izmantojot elektroinstrumentus, vienmér jaievero
pamata drošibas pasakumi, lai samazinatu
ugunsgreka risku. Elektrošoks un traumas.

Pirms meginat darbinat elektroninstrumentu, vienmér izlasiet konkretā izstradajuma instrukciju rokasgramatu un drošibas instrukciju, un saglabajiet šos noradijumus.

Stacionarasiekartasuzstadisana

5. att.

Si iekarta ir stacionara iekarta un drosibas
apsverumu del tai vienmer ir jabut stingri uzstaditai,
un ta nav izmantojama mobilos lietojumos. lekartu
var uzstaditdivos veidos.

a) Ka stacionaru iekarti uz darbgalda. Saja gadijumai ekartas japiestiprina ar 4 bultskruvem pie darbagalda
b) Ka stacionaru iekaru uz paligramja. Sajagadijumiaikartai jabut nostiprinataiar 4 bultskruvem pie paligramja, kas arenkurskruvem piestiprinats gridai vai grids plaksnei, kuras izmeri ir vismaz 1 kvadratmetrs

Simboli

Sie symboli ir svarigi daribam ar jusu elektroninstrumentu. Pareiza symbolu interpretacija palidzes jums stradat ar elektroninstrumentu vel drosak

Apzime ivainojuma, naves vai instrumenta bojajuma risku, ja netiek ieveroti saja rokasgramata sniegtie noradljumi

Bridinajums! Elektriskas strvas triecena risks

Nelaujiet tuvumā atrasties nepiederosām personām

Nesajiet aizsargbrilles

Nesajiet ausu aizsargus. Troksna iedarbiba varat zaudet dzirdi.

Valkajiet puteklu masku

Bistama zona! Turiet rokas talu (10 cm) no zagesanas zonas, kamir iekarta darbojas. levainojuma briesmas, ja nonak saskare ar zagripu

Neversiet lazera staru uz cilvekiem vaidzivniekiem, un pats neskatieties lazera stara, ne pat no attaluma. Sis elektroinstruments izdala 2. klases lazera starojumu atbilstosi EN 60825-1. Tas var izraisit personas aklumu

Diska izmeri. leverojiet zagripas izmerus.
Cauruma diametram jaatbilst sezai uz instrumenta varpstas bez speles.
Izmantojiet tikai starpredzenus, kurus noradijis piegadatajs, starpgredzeniem nedrikst but nekadas speles

Transportējiet iekārtu iekārtu tikai tad, kad iekārtu atrodas transportešanas stavokli

1. Darba zonas drošība

a) Rupejieties, lai darba vieta butu tira un labi apgaismota. Parblivetas vai tumsas vietas veicina nelaimes gadijumus
b) Nelietojiet elektroinstrumentu eksplozivas vidēs, piēmērām, uzliśmojóšu škidrumu, gāzu vai puteklu klātbūtne. Elektroinstrumenti rada dzirksteles, kas var aizDEDzināt viegli degosus puteklus vai tvaikus
c) Turiet bernus un nepiederosas personas talu prom, kamir darbojaties ar elektroinstrumentu. Uzmanibas noversana var novest pie kontroles zaudeesanas, vai materiavs var strauji izdalities apkartejvide
d) Nekad neatstajiet iekartu bez uzraudzibas, vispirms atvienojot to no elektrotikla sprieguma

2. Personala drošība

a) Ja neesat pazistams ar šādas iekartas izmantošanu. Jums būtu labak vispirms sanemt informaciju no profesiónala instruktora vai tehnika
b) Glabajiet nedarbojosos elektroinstrumentuberniem nepieejama vieta. Elektroinstrumentiklust bistami neapmacitu lietotaju rokas
c) Turiet elektroinstrumentu sausu, tiru un brivuno ellam un taukvielam. Pienacigi uzturetselektroinstrumenti ir drosaki, un tos ir viegliak

kontrolét. Taukaini, ellaini rokturi ir slideni un izraisa kontroles zaudešanu

d) Parliecinieties, ka jums vienmer ir tira un kartiga darba vide. Jus varat paslidet vai paklupt
e) Esiet uzmanigs, skatieties, ko darat, un izmantojiet veselo sapratu, kad stradajat ar elektroinstrumentu
f) Nesniedzieties parak talu. Saglabajiet visu laiku pareizu un stabilu staju. Tas lauj labak kontrolē electroinstrumentu neparedzētās situacijās
g) Nestrādā ar iekārtu, ja esat alkohola, narkotiku vai medikamentu ietekmē. Neuzmanība, darbojoties ar elektroinstrumentiem, var radīt loti bīstamas traumas
h) Vienmér izmantojiet aizsarglidzeklus. Vienmér nesajiet aizsargbrilles, puteklu masku, dzirdes aizsargus un drošibas apavus. Stradajot ar iekartu vai izejmateriaiemi, lietojiet cimdus. Gadajiet, lajusu mati atrastos galvas aizmugures dala. Samaziniet ar ivainojumiem saistitu izmainu iespejamibu.
i) Esiet uzmanigi, zagejot dubultlenka savienojumus. Zagripai, apstradajamai detalai un jusu rokam zageesanas laikā jabut vienmer ir redzamam
j) Nekad nezagejiet vairak nekavienupastradajamo detalu vienlaicigi
k) Pārliecinieties, ka apstrādājama detalā nav nekādu naglu/skavu vai citu sveskermenu
I) Nekad nezagejiet metala vai akmens materialus ar so iekarti
m) Nestrādājiet ar materialu, kas satur azbestu

3. Elektroinstrumenta drošība

Lietojot iekartu pirmoreizi, un pec tam katranakamajareize,kad tia teik izmantota:

pirms veikt jebkuru darbu uz iekaras, atvienojiet kontaktdaksu no elektrotikla.

Visparigi: Parbaudiet visu zaga iekartu. Ja iekaralti trukst kada dala, iekarta ir saliekta, bojata vai tafunkcione jebkada cita veida, vai ja ir notikuas vai redzamas kadas mehaniskas un/ vai elektriskas klumes, vai ja iekaralti ir loti skali troksni, skatiet lietoanas pamacibā.

Ja iekartai tiek atklati defekti, tie ir visi janovers, pirms iekartu var atkal izmantot.

Jāizmanto tikai originalās rezerves dalas!

Ja jums ir stipras bazas, kas varetu ietekmet jusu vai iekartas drošibu, ludzu, konsultejieties ar iekartupiegadataju.

Elektriskie

a) Vienmér izmantojet originalo strāvas kontaktdakšu, kas atbilst kontaktligzdai, neizmantojet adaptera spraudni ar izemētiem (sazemētiem) elektroinstrumentiem. Nemodificeti spraudni un kontaktligdzas lauj mazināt elektriskās strāvas trieciena risku
b) Neizmantojiet iekartu ar bojatu elektribas kabeli. Ja kabelis tiek sabojats darba gaita, neaiztieciet bojato vadu un izvelciet kontaktdaksu. Bojati kabeli palielina elektriskas stravas trieciena risku
c) Regulari parbaudiet kabeli un ir bojats kabeli lieciet remontet. Kabelu vai spreudkontaktu nomaina. Nekavejoties izmetiet veco kabelus vai spreudkontaktus, kad tie ir aizstati ar jaunajiem. Ir bistami ivietot spreudkontaktu ar valigu vadu sienas kontaktligzdā. Izmantojet originalos strvas vadus un spreudkontaktus, remontejiet tikai ar pilvarotas personas starpniecibu, tas nodrosinas, ka tiek saglabata elektroinstrumenta drošiba!
d) Lai noverstu elektriskos triecienus. levietojot kontaktdaksu kontaktligzdā, nekādā veidānedríkst pieskarties kontaktdakšas metālatapām
e) Nepaklaujiet elektroinstrumentu lietum vai slapjiem apstakliem. Udinem ieklustot elektroninstrumenta, palielinas elektriskas strvas triecena risks
f) Nekad nevelciet aiz vada, lai atvienotukontaktdaksu nokontaktligzdas.Turiet vadunkontaktdaksu attalu no ellam, siltumaietekmes un asiem prieksmetiem
g) Darbinot elektroinstrumentu arpus telpam, izmantojiet pagarinajuma kabeli, kas piemerocts izmantošanai arpus telpam. Izmantojot vadu, kas paredzets izmantošanai arpus telpam, samazinas elektrisko trieciena risks
h) Jaiekarta ir aprikota ar lazeru. Neversiet lazera staru uz cilvekiem vaid dzivniekiem, un pats neskatieties lazera stara, pat ne no attaluma. Pat ne no attaluma. Lazerim jaatbilst EN 60825-1, 2. klasei.
i) Lazera remontu var veikt tikai Lazera izgatavotajs vai specialists
j) Ja elektroinstrumentu nakas ekspluatēt mitra

vide, ierikojiet elektrobarosanu ar noplushstrvas aizsargierici. Lietojot noplushstrvas aizsargierici, mazinas elektriskas strvas triecena risks

Mehaniskie

a) Pirms darbinat iekartu, parbaudiet, vai zagripa ir brivi rote. Parbaudiet katra atskirigazaga iekartas stavokli, vai zagripa griezas brivi, ja zagripa kaut kur pieskaras iekartai, ta ir janoregulé vai jaremonte.
b) Nelietojiet elektroinstrumentu, ja sledzis neizsledzas un neiesledzas. Elektroinstruments, ko nevar iesegt un izslegt, ir bistams, un to nepieciešams remontet.
c) Vienmer izmantojiet zaga asmenus ar pareizo izmeru un formu. Izmantojiet zagripas, ko ieteicis ražotájs (EN-847-1). Asmeni, kas neatbilst zaga montazas aprikojumam, darbosies ekscentriski, izraisot kontroles zudumu
d) Nekad nelietojiet parak mazes vai parak lielas zagripas. Tas ir loti bistami
e) Nekad nenonemiet markejumu no zagripas. Tehniskai informacijai vienmer jabut redzamai, laivaretu veikt pareizo zagripas izveli, apmainoties ar zagripu
f) dostipriniet apstradajamo detalu. Vienmér
nostipriniet apstradajamo detalu ar
nostiprināsanas iericem, tas ir drosak nekā turet
ar rokam
g) Nekad neatstajiet iekartu, lidz ta nav pilnigi apstajusies
h) Nelietojiet atrgriezegterauda zagripas (HSS). Zagripu var viegli salauzt
i) Nekad neizmantojiet neasas, ielauztas, saliektas vai bojatas zagripas. Pirms lietošanas izvelciet elektrotikla kontaktdaksu un pbaraudit zagripu. Slikti uzasinati vai nepareizi uzstaditi asmeni veido šauru iegriezumu, izraisot parmerigu berzi, asmena iestregsanu un atsitenu. Nekavejoties nomainiet bojatas zagripas, vienmer izmantojot tikai originalas paplaksnes, uzgriežnus un/vaiskrüves.
j) Pirms instrumenta ieslegsanas iznemiet no ta regulestanas atslegu vai uzgieznu atslegu. Uzgieznu atslega vai regulestanas atslega, kas piestiprinatas elektroninstrumenta pa rotejosai dalai, var izraisit savainojumus un loti bistamu situaciju
k) Uz zāgripas atzimeta bultiña norada rotacijas virzenu. Janorada taja paša virziena kā bulta, kas atzimeta uz iekartas, zāgripas zobiem zaga

priekspuse jabut verstiem uz leju

I) Neaiztieciet zagripu pec darba, pirms ta nav atdzisusi. Zagripa loti sakarst darba laika
m) Aizsargajiet zagripu no parslodzem un triecieniem. Nepielieciet zagripai sanu spiedenu
n) Nepielietojiet elektroinstrumentam parmerigu speku. Izmantojiet veicamajam darbam pareizo elektroninstrumentu. Elektroinstruments darbosies labak un drosak pie nominalas, apstiprinatas slodzes
o) Nekad nestaviet uz elektroninstrumenta. Nopiets kaitejums var rasties, ja elektronuments apgazas. Vienmér izmantojiet papildu atbalstu lielakai iekartas stabilitatei
p) Masina ir aprikota ar iericem savienosanai ar puteklu atsuksanas izvadu; nodrosiniet, laitastiktu pievenots un pareizi darbotos. Puteklu savaksana samazina ar putekliem saistito apdraudejumu
q) Uzturiet tiras iekartas gaisa atveres. Putekji ir regulari janotira
r) Parliecinieties, ka aizsargs darbojas pareizi, un tas var brivi kusteties. Nekad neblokejiet aizsargu, kad tas ir atverta stavokli
s) Nekad nenonemiet zageshanas atlikumus no zageshanas zonas, iekartai darbojoties.

Vienmér vadiet rika sviru vispirms neitrālā pozicijā, un pēc tam izsledziet iekārtu

t) Virziet zāgripu pret apstrādājamo detalu tikai tad, kad iekārī ar ieslēgta.
Pretējā gadijumā pastāv atsitiena risks, kad zágripa iesprust apstrādājamo detalā
u) Ja zāgripa ir iestregusi
Izslédziet iekartu un turiet apstradajama detalu lidz zagripa pilniba apstajas
v) Lai noverstu atsitenu. Lai noverstu atsitenu, apstradajama detalu nedrikst parvirtot, lidz iekarta ir pilniba apstajusies. Izlabojiet zagripas iestregsanas celoni pirms restartet iekartu
w) Zägejot profila sekcjias, apalkokus vai citrus gabalus, vienmér piespieddiet apstradajamo detalu pret atduri, tadejadi zägésanas laikā apstradajama detala nevar pagriezties vai parvietoties.
x) Nekad nelietojiet iekartu parak mazu detalu zagesanai, jo tās nevar droši nostiprinat. Mazi koka gabalini vai citi objekti, kas nonak saskare ar rotejoso zagripu, var ar lielu atrumu skart operatoru vai CITAs personas
y) Zagejot vienmér izmantojiet papildu balstus

z) Zagejot lielus gabalus, kas nav atbalsti. Izmantojiet papildu atbalstus
aa) Nekad nepadariet bridinajuma zimes uz iekartas neatpazistamas. Tehniska informacija vai iekartu tipa informacijai jabut vienmer redzamai uz iekartas.

Zageshanas procesa beigas, nolaidiet zaga galvuleja, izsledziet iekartu un nogaidiet, kamr visakskestigas detalas apstajas, pirms nonemat rokas no iekartas.

3. MONTAZA UN PIEDERUMI

Lenkzaga uzstadijsana

• Novietojet vienu sanu steni (21) iekartas labaja puse, un otru sanu steni iekartas kreisaja puse.
• Novietojiet darbgabala skavu (7) iekartas kreisajā vai labaja puse.
• Turiet rokturi un parvietojiet zagi nedaudz uz leju un pec tam nedaudz izvelciet tapu (5) uz aru ta, lai zagis kustetos uz augsu.

Piezime: Nekad nelietojiet lenkzagi bez komplektacija ieklautajiem pagarinajuma gabaliem. Parliecinieties, ka tie ir pareizi uzstaditi.

• Normaliem taisniem škèreszăgëjumiem un lenkzăgëjumiem vienmér pielagojiet bidamo ierobežotāju (8) pret galu, un to labi nostiprintiet, lui nodrosinatu apstradājamai detalai drošu atbalstu.
• Slipai zāgēsani noregulejiet bīdāmo ierobežotāju (8) piēmērotā stāvokli, ēc iespejas tuvu zāgripai, bet lāt as netraucētu zāgripas kustibai, un to nostipriniet.

Zagripu nomaina

4.-5. att.

BISTAMI! Nelietojiet zágripas, kas lielakas nekā noradītā zāga jauda. Tās var nonakt saskarē ar asmens aizsargu un radī kaitējumu.

Nelietojiet parak biezu zagripu, lai lautu zagripas arejai paplaksnei novietoties uz varpstas sezas.

Bieza zagripa neaus skruvei nostiprinat asmeni uz varpstas.

Neizmantojiet so zagi metala vai mura zagesanai

• Atvienojiet iekartu no stravas padeves.
• Iznemiet skruvi (20), kura tur asmens aizsargapvalka ivilkshanas sviru.
• Iznemiet skruvi (19), lai nonemtu skruvi-vacinu, pacelot asmens vaku (6) augsup.
• Gan zágripas skruvei (17), gan atlokam (18) tagad jabut redzamiem, kā parādīts 5. att.
• Nospiediet zāgripas blokešanas pogu (22).
  Pagrieziet zāgripu rupigi ar roku, lidz asmens nofiksejas vieta.
• Izmantojiet seškanšu atslęgu, lái nonemtu zāgripas skruvi (17), to atrbrivojot pulkstenraditāja virziena.
• Nonemiet atloku (18) un zaga plati
• Nomainiet zāgripu, pārliecinoties, ka bulta, kas atzīmēta uz zāgripas, norāda tajā paša virzienā kā bulta, kas atzīmēta uz iekartas. Zāgripas zobiem jabut vérstiem uz leju.
• Pievelciet zāgripas skruvi (17), izmantojiet zāgripas blokešanas pogu (22), lai cieši pievilktu
  Nolaidiet asmens vaku (6), lai lautu bultskruves, vacinam iekrist atpakal sava vietau, un pievelciet skruvi (19)
• Piestipriniet ievilksanas sviru atpakal uz asmens vaka (6), pievelkot skruvi (20)
• Pagrieziet zagripu un pbaraudiet, vai aizsargs darbojas brivi

Zageshanas lenka regulešana

1.-2. att

Lenkzageshanaslenku regulešana

Lenki var iestatīt starp 45° kreisajā puse un 45° labajā puse

• Atbrivojiet blokešanas pogu (10)
  Nospiediet blokesanas lapsti nu (11), un pagrieziet galda zaigi pa kreisi vai pa labi ar blokesanas pogu (10), lidz lenka indicators (23) norada nepieciesamo lenki.
• Atbrivojiet blokešanas lapsti n (11) un pievelciet blokešanas pogu (10)

leprieksejie iestatijumi (atrie iestatijumi) sadiem gradiem: -45^ , -30^ , -22,5^ , -15^ , 0^ , 15^ , 22,5^ , 30^ , 45^ .

• Nospiediet blokešanas lapstiŋu (11), pagriežot pamatplati, atlaidiet lapstiŋu pirms tā sasniedz pieprasitos gradus un plate ar "klikški" iekrit ieprieks iestatitajā vița.

Slipuma lenku regulešana 1.-3. att.

Slipuma lenki var iestatit starp 0^ un 45^ .

• Atbrivojiet regulešanas kloki (9)
• Nolieciet zagi ar rokturi, lidz lenka indikators (14) norada nepieciesamo lenki.
• Pievelciet reguleşanas kloki (9)

Ogles siku nomaina

2. att.

• Atvienojiet iekartu no stravas padeves
• Noskrüvejiet vaku (4).
• Nomainiet ogles sukas ar tieša tāda paša tipa sukām
• Pievelciet no jauna vaku (4).

Piezime. Vienmér nomainiet abas ogles sukas viena reize, nekad nekombinejiet vecas un jaunas sukas lietošanu.

Puteklu maisiña montaža

1. att.

Uzspiediet ar skavam uz puteklu maisiina (13) un bidiet to uz atveri iekaritas aizmugure.

Puteklu maisins paliek savā vieta, kad jus atbrivojat skavu.

4. EKSPLUATACIJA

Lenkzaga lietošana

1. att.

Pirms lietosanas vienmér parbaudiet, vainavatteices vai bojajumi?

• Uzstadiet iekartai velamo zageshanas lenki.
  levietojiet kontaktdaksu kontaktligzdā.
• Nostipriniet apstradajamo detalu vietā, izmantojot skavu (7): parliecinieties, ka materiās ir labi nostiprināts ar skavām vietā!
• Turiet materialu cieši kreisajā puse, vienlaikus parliecinoties, ka saglabajat drošu attalumu lidz zagripai.
• Lai ieslęgtu masinu, turiet nospiestublokešanas pogu (3) un vienlaicigi nospiedietieslęgšanas/izslegšanas sledz (1).
• Parliecinieties, ka zagripa ir sasniegusi

pilnu ātrumu, pirms laut tai saskarties ar apstrādājamo detalu.

• Tagad parvietrojiet zāgi lēnām uz leju tā, ka zāgis iedzilinās caur apstrādājamo detalu un virzās pa spraugu galdā. Nepielietojiet nekādu spiedenu uz zāgi. Nogaidiet, lidz iekaritas zāgis iedzilinās caur apstrādājamo detalu.
• Paceliet uzmanigi iekaru atkal uz augsu un to izsledziet, laujot sledzim ienemt izslegtu stavokli (1).

Bidiisanas fungcijas izmantošana

1. att.

lekarai jabut stingri pieskruvetai piedarbgala.

Izmantojiet bidišanas fungciju platu apstradajamo detalu zagësanai šadi

• Nostipriniet apstrādājamo detalu vietā, izmantojot skavu
• Atskruvejiet kloki (12)
• Bidiet iekartu pilnigi virziena uz sevi
• lesledziet iekartu, izmantojot sledzi
• Virziet zāgi lenām uz leju, lai zāgripa zāge caur apstrādājamo detalu
  Spiediet iekartu lenam atpaka!
• Paceliet uzmanigi iekartu atkal uz augsu un to izsledziet, laujot sledzim ienemt izsgltu stavokli

Lazera izmantošana

2. att.

• Lai ieslęgtu lāzeri, nospiediet ieslęgśanas/ izslegśanas sleźdi 2.
• Lai izslęgtu lāzeri, atlaidiet ieslēgšanas/ izslēgšanas slédzi 2.

Transportesanas pozicija

Parrietojot zagi, tam ir jabut ieksupversta pozicija. Parbaudiet visu fiksatoru un spriegotajierci ciesumu.

• Lenkzagesanas lenkim jabut 0^
• Slipuma lenkim jabut 0^
  Grieziet zaga lenka regulešanas kloki (9) pulkstenraditaja virziena, lainofiksetu
• Bidiet iekartu pilnigi virziena uz sevi
• Noblokejiet bidaesanas fungciju, griezot kloki virs bidama atbalsta (12) pulkstenraditaja virziena
• Atbrivojiet fiksacijas tapu (5) iekartas labaja puse
• Spiediet iekartu lidz galam uz leju
• Nofiksejiet fiksacijas tapu (5) iekartas labaja puse

Pacelot iekartu, turiet to tikai zem cietas
apaksmalas. Pacelot zagi, neturiet to aiz sledzu roktura

5. APKALPOSANA UN APKOPE

Kad veicat jebkuru mehanisma apkopi, vienmer parliecinieties, ka iekarta nav pievienta elektrotiklam.

Slidsliedes

Netirumi var bojat slidsliedes un lidz ar to traucet iekartas daribai.

• Regulari notiriet slidsliedes ar mikstu dranu.
  Uzpiliniet dazus pilienus smerllas uz slidsliedam
• Parvietrojiet lenkzagi uz prieksu un atpakal ta, lai alla izplatas pa visu sliezu vircmu

Šis iekartas ir paredzetas funkionešanai ilgstoša laika periodā bez jebkādām problemām, ar minimalu akopi. Ar tirot iekartu regulari un izmantojot to pareizā veidā, jus varat veicināt ilgu iekartas darbmūzu.

Tirishana

Notiriet iekartas korpusu ar mikstu lupatiu, regulari; ieteicams, pec katras ekspluatacijas reizes. Regulari iztiriet puteklus un netirumus no ventilacijas atverem. Pielipusiem netirumiem izmantojiet mikstu draniu, kas samitrinata ar ziepjudeni. Nekad nelietojiet skidinatajus, piemeram, benzinu, spirtu, amonjaka udeni, utt. Sie skidinataji var sabojat plastmasas dalas.

Problenuoversana

1. Motors neuzsak darboties

• Spraudkontaks nav ievietots strāvas kontaktdaksa
  Stravas vads ir bojats
• sledzis ir bojats; Nogadajiet iekartu izplatitājam, lai veiktu remontu.

2. Zagejums nav gluds (robains)

Zagripai ir jabut uzasinatai
Zagripa ir uzstadita ar aizmuguri uz prieksu
- Zagripa ir parklajusies ar svekiem vai zagu skaidam
- Zágripa nav piemérota lietotajam apstradājamam materialam

1. Augstuma un/vai lenkzagesanas rokturis ir blokets

Zagskaidas un putekji ir regulari janotira

1. Motors ar grutibam sasniedz pilnu atrumu

2. Pagarinajuma kabelis ir ar parak mazu škergriezuma laukumu un/vai parak garš
   Elektrotikla spriegums ir zemaks neka 230 V

3. lekarta parmeri givre

Zagripa ir bojata
6. Mašina klust parak karsta
- Ventilacijas atveres nosprostotas. Iztirit tās ar sausu dranu.

1. Elektromotors darbojas nevienmeregigi

Nodilus agles sukas. Nomainiet ogles sukas vai konsultejieties ar savu izplatitaju.

Ellosana

lekarrai nav nepiecesama nekada papildu elosana.

Bojajumi

Ja rodas kadi bojajumi, piemeram, pec detalu nodilsanas, ludzu, szinieties ar pardeveju vai apkopes centru, kura adrese noradita garantijas talona. Sis rokasgramatas aizmugure atrodams izversts skats, kur paraditasas detalias, ko iespejams pasutit.

APKÄRTEJÄ VIDE

Lai izvairitos no bojajumiem transportešanas laikā iekārta ir piegādāta izturīgā iepakojumā. lepakojums ir izgatavots no或其他i pāstrādāta materiāla, ja vien iespejams, tāpec izmantojiet iespeju pāstrādāt iepakojumu. Kad jus nomaināt iekārtu, nogādājiet veco iekārtu savam vietējam izplatīṭaju. Šeit tas tiks apstrādāts videi draudzīgā veidā.

Bojatas un/vai norakstitas elektriskas un elektroniskas ierices ir janogada uz sparstrades stacijam, kas ir paredzetas sadam nolukam.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzives atkritumos. Saskaar Eiropas Direktivu

2012/19/EK par elektrisko un elektronisko iekartu atkritumiem un, istenojot to saskaña ar valsts tiesibu aktiem, visi elektroninstrumenti, kam beidzies ekspluatacijas laiks, jasavac atseviski un japarstrada videi nekaitigā veida.

GARANTIJA

Izlasiet garantijas nosacijumus atsevijski piegadatā garantijas kartē.

Instruments var tikt parveidots un lietošanas rokasgrāmata var tikt izdariti grozijumi. Tehniskie dati var tikt mainiti bez iepriekšëja bridinajuma.

RADIAALNE NURGASAAG

MSM1039
