MSM1035 - Zāģis Ferm - Bezmaksas lietošanas instrukcija

Produkta veids	Radiālais slīpzāģis
Zīmols	Ferm
Modelis	MSM1035
Barošana	230 V, 50 Hz, 1500 W
Svars	Aptuveni 15 kg
Izmēri (G x P x A)	70 x 50 x 40 cm
Asmens diametrs	254 mm (10 collas)
Tukšgaitas ātrums	4500 apgr./min
Griešanas jauda 90° leņķī	90 x 140 mm
Griešanas jauda 45° leņķī	70 x 90 mm
Slīpuma diapazons	0° līdz 45° pa kreisi un pa labi
Šķībuma diapazons	0° līdz 45° pa kreisi
Lāzera vadotne	Jā, precīzai griešanai
Elektriskā bremze	Asmens ātra apturēšana
Asmens aizsardzība	Regulējama aizsardzība drošībai
Putekļu maiss	Iekļauts, gružu savākšanai
Apkope	Regulāri tīrīt, ieeļļot kustīgās daļas

Bieži uzdotie jautājumi - MSM1035 Ferm

Kā nomainīt zāģa asmeni MSM1035?

Atvienojiet ierīci. Izmantojiet piegādāto atslēgu, lai atskrūvētu centrālo skrūvi, turot vārpstu bloķētā stāvoklī. Noņemiet veco asmeni un uzstādiet jauno, ievērojot griešanās virzienu. Cieši pievelciet. Sīkākai informācijai skatiet instrukciju.

Kā noregulēt slīpumu uz Ferm MSM1035 zāģa?

Atskrūvējiet slīpuma bloķēšanas pogu, pagrieziet galdu vēlamajā leņķī (0° līdz 45° pa kreisi/pa labi), tad cieši pievelciet pogu. Pārbaudiet leņķi ar lāzera vadotni vai transportieri.

Kā izmantot lāzera vadotni?

Lāzera vadotne ieslēdzas automātiski, kad ierīce ir ieslēgta, vai ar speciālu slēdzi. Tā projicē sarkanu līniju, kas norāda griešanas trajektoriju. Neskatieties tieši starā.

Kāds ir maksimālais griešanas dziļums 90° leņķī?

Maksimālais griešanas dziļums 90° leņķī ir 90 x 140 mm (augstums x platums). Šķībuma griezumiem jauda ir samazināta.

Kā tīrīt zāģi pēc lietošanas?

Atvienojiet zāģi. Izmantojiet putekļu sūcēju vai suku, lai noņemtu skaidas un gružus. Ja nepieciešams, notīriet asmeni ar attaukošanas līdzekli. Ieeļļojiet kustīgās daļas ar vieglu eļļu.

Zāģis neieslēdzas, ko darīt?

Pārbaudiet, vai ierīce ir pievienota un vai drošinātājs nav izdedzis. Pārliecinieties, ka drošības slēdzis ir nospiests. Ja problēma joprojām pastāv, sazinieties ar pēcpārdošanas servisu.

Kā nomainīt putekļu maisu?

Regulāri iztukšojiet maisu. Lai to nomainītu, atspraužiet maisa turētāju un uzstādiet jaunu saderīgu maisu. Pārliecinieties, ka tas ir cieši piestiprināts, lai novērstu noplūdes.

Kādi piederumi ir iekļauti komplektā ar MSM1035 modeli?

Zāģis tiek piegādāts ar karbīda asmeni, lāzera vadotni, putekļu maisu, savilkšanas atslēgu un paralēlo vadotni. Dažiem modeļiem var būt iekļauts detaļu balsts.

Kā veikt šķībuma griezumu?

Atskrūvējiet šķībuma bloķētāju griešanas galvas aizmugurē. Sasveriet galvu vēlamajā leņķī (0-45° pa kreisi) un pievelciet. Nostipriniet detaļu un veiciet griezumu, lēnām nolaižot asmeni.

Kur atrast rezerves daļas Ferm MSM1035?

Rezerves daļas var pasūtīt Ferm klientu apkalpošanas dienestā vai viņu tīmekļa vietnē. Izmantojiet modeļa numuru MSM1035, lai atrastu precīzu daļu. Sīkākai informācijai skatiet instrukciju.

LIETOŠANAS INSTRUKCIJA MSM1035 Ferm

LV Instrukciju tulkojums no originālvalodas 90

Fig. 1

Fig. 2

Fig. 3

Fig. 4 Fig. 5

Pateicamies, ka iegādājāties šo Ferm izstrādājumu.

Tagad jums pieder lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

Turpmākajā tekstā norādītie numuri attiecas uz 2.-3. lpp. redzamajiem attēliem

Pirms sākt lietot šo ierīci, uzmanīgi izlasiet lietošanas pamācību. lepazīstieties ar tā funkcijām un pamata darbību. Ierīces apkopi veiciet saskaṇā ar instrukcijām, lai nodrošinātu, ka tā vienmēr darbojas pareizi. Lietošanas pamācību un komplektācijā iekļauto dokumentāciju jāglabā ierīces tuvumā.

Paredzētā lietošana

Šo elektroinstrumentu ir paredzēts lietot kā stacionāru iekārtu kokmateriālu taisnai garenzāgēšanai un škērszāgēšanai. lespējami horizontālie leŋkzāgēšanas leŋki ir no -45° līdz + 45°, kā arī vertikālā slīpuma leŋki -45°.

Saturs

1. Informācija par iekārtu
2. Drošība
3. Montāžas piederumi
4. Ekspluatācija
5. Apkalpošana un apkope

1. INFORMĀCIJA PAR IEKĀRTU

Tehniskie dati

Elektrotikla spriegums 230 V, 50 Hz

Jauda 1900 W

lekārtas klase II (dubultizolācija)

Ātrums bez noslodzes 4800 apgr./min

Zāgripas izmēri 210×30×2,8 mm

Lenkis lenkzāgēšanai 45° (pa kreisi un pa labi)

Lenkis slīpai zāgēšanai 45° (tikai pa kreisi)

Lenkzāga maksimālās zāgēšanas iespējas:

Lenkzāgēšana 0°, slīpums 0° 60×310 mm

Lenkzāgēšana 45°, slīpums 45° 35×210 mm

Lenkzāgēšana 45°, slīpums 0° 60×210 mm

Lenkzāgēšana 0°, slīpums 45° 35×310 mm

Svars 15 kg

Lpa (skañas spiediens) 97+3 dB(A)

Lwa (akustiskā jauda) 110+3 dB(A)

Vibrāciju līmenis <2,5 m/s2

Vibrāciju līmenis

Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 61029-1; to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja uzstāda citus piederumus vai tiem neveic pietiekamu apkopi
• vibrācijas iedarbība var būt ievērojami mazāka laikā, kad instruments ir izslēgts vai darbojas tukšgaitā, faktiski neveicot darbu

Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas, un organizējot darba gaitu

lepakojuma saturs

1 Puteklu adapters
1 Aizsargbrillu pāris
1 Ogles suku komplekts
1 Ausu aizbāžņu pāris
2 Sānu stieni
1 Pretapgāšanās atbalsts

Pārbaudiet instrumentu, vai nav va ligas deta las un vai piederumiem nav transporta bojājumi.

Līdzekli

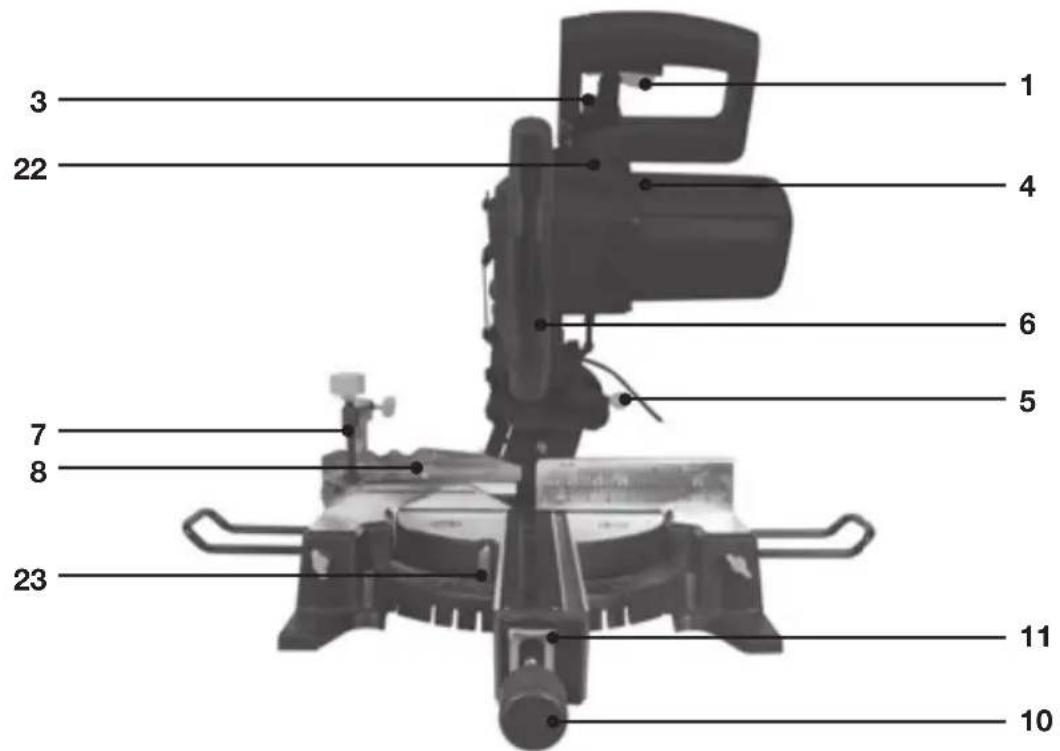

1., 2., 3., 4. un 5. attēli

1. leslēgšanas/izslēgšanas slēdzis
2. Lāzera ieslēgšanas/izslēgšanas slēdzis
3. Atblokēšanas poga (zāgripas aizsargapvalka)
4. Ogles sukas vāciņš
5. Fiksācijas tapa
6. Asmens aizsargapvalks
7. Apstrādājamā detaļa

8. Garenzāgēšanas ierobežotājs

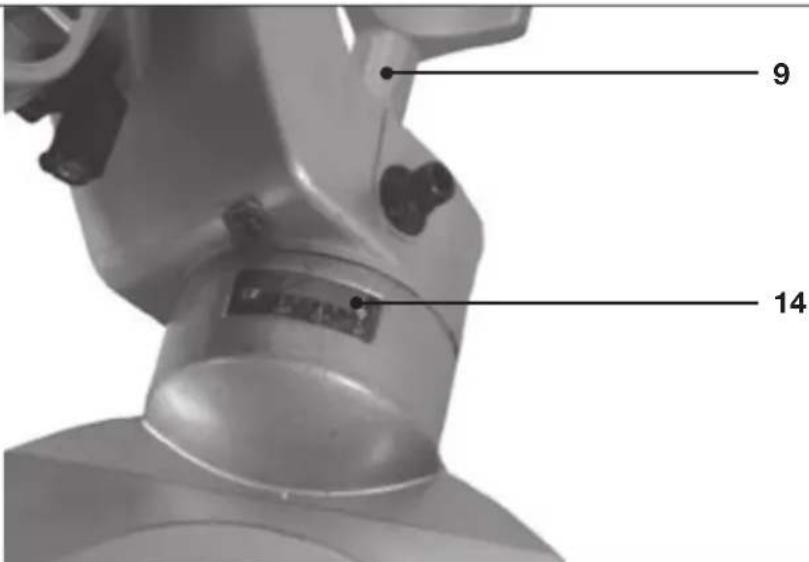

9. Zāga leŋka regulēšanas klokis

10. Blokēšanas klokis

11. Blokēšanas lāpstina
12. Klokis virs bīdāmā atbalsta
13. Puteklu maisa pievienošana
14. Slīpuma lenkis
    15.Rokturis
15. Vāks
16. Zāgripas skrūve
    18.Atloks
17. Skrūve
18. Ar skrūvi ilevelkama svira
19. Pagarinājuma gabali (pa kreisi un pa labi)
20. Zāgripas blokēšanas poga
21. Lenka indikators
    24.Atbalsta skava

2. DROŠĪBAS NORĀDĪJUMI

Izmantojot elektroinstrumentus, vienmēr jāievēro pamata drošības pasākumi, lai samazinātu ugunsgrēka risku. Elektrošoks un traumas. Pirms mēgināt darbināt elektroinstrumentu, vienmēr izlasiet konkrētā izstrādājuma instrukciju rokasgrāmatu un drošības instrukciju, un saglabājiet šos norādījumus.

Stacionāras iekārtas uzstādīšana.

5. att.

Šī iekārta ir stacionāra iekārta un drošības apsvērumu dēļ tai vienmēr ir jābūt stingri uzstādītai, un tā nav izmantojama mobilos lietojumos.

lekārtu var uzstādīt divos veidos.

a) Kā stacionāru iekārtu uz darbgalda. Šajā gadījumā iekārtas jāpiestiprina ar 4 bultskrūvēm pie darbagalda
b) Kā stacionāru iekārtu uz palīgrāmja. Šajā gadījumā iekārtai jābūt nostiprinātai ar 4 bultskrūvēm pie palīgrāmja, kas ar enkurskrūvēm piestiprināts grīdai vai grīdas plāksnei, kuras izmēri ir vismaz 1 kvadrātmetrs

Simboli

Šie simboli ir svarīgi darbībām ar jūsu elektroinstrumentu. Pareiza simbolu interpretācija palīdzēs jums strādāt ar elektroinstrumentu vēl drošāk

Apzimē ievainojuma, nāves vai instrumenta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi

Bridinājums! Elektriskās strāvas trieciena risks

Neļaujiet tuvumā atrasties nepiederošām personām

Nēsājiet aizsargbrilles

Nēsājiet ausu aizsargus. Trokšna iedarbībā varat zaudēt dzirdi.

Valkājiet putekļu masku

Bīstamā zona! Turiet rokas tālu (10 cm) no zāgēšanas zonas, kamēr iekārta darbojas. levainojuma briesmas, ja nonāk saskarē ar zāgripu

Nevērsiet lāzera staru uz cilvēkiem vai dzīvniekiem, un pats neskatieties lāzera starā, ne pat no attāluma. Šis elektroinstruments izdala 2. klases lāzera starojumu atbilstoši EN 60825-1. Tas var izraisīt personas aklumu

Diska izmēri. levērojiet zāgripas izmērus. Cauruma diametram jāatbilst sēžai uz instrumenta vārpstas bez spēles. * Izmantojiet tikai starpredzenus, kurus norādījis piegādātājs, starpgredzeniem nedrīkst būt nekādas spēles

Transportējiet iekārtu iekārtu tikai tad, kad iekārtu atrodas transportēšanas stāvoklī

1. Darba zonas drošība

a) Rūpējieties, lai darba vieta būtu tīra un labi apgaismota. Pārblīvētas vai tumšas vietas veicina nelaimes gadījumus
b) Nelietojiet elektroinstrumentu eksplozīvās vidēs, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt viegli degošus putekļus vai tvaikus

c) Turiet bērnus un nepiederošas personas tālu prom, kamēr darbojaties ar elektroinstrumentu. Uzmanības novēršana var novest pie kontroles zaudēšanas, vai materiāls var strauji izdalīties apkārtējā vidē
d) Nekad neatstājiet iekārtu bez uzraudzības, vispirms atvienojot to no elektrotikla sprieguma

2. Personāla drošība

a) Ja neesat pazīstams ar šādas iekārtas izmantošanu. Jums būtu labāk vispirms saņemt informāciju no profesionāla instruktora vai tehnika
b) Glabājiet nedarbojošos elektroinstrumentu bērniem nepieejamā vietā. Elektroinstrumenti kļūst bīstami neapmācītu lietotāju rokās
c) Turiet elektroinstrumentu sausu, tīru un brīvu no ellām un taukvielām. Pienācīgi uzturēts elektroinstrumenti ir drošāki, un tos ir vieglāk kontrolēt. Tauikaini, ellaini rokturi ir slideni un izraisa kontroles zaudēšanu
d) Pārliecinieties, ka jums vienmēr ir tīra un kārtīga darba vide. Jūs varat paslīdēt vai paklupt
e) Esiet uzmanīgs, skatieties, ko darāt, un izmantojiet veselo saprātu, kad strādājat ar elektroinstrumentu
f) Nesniedzieties pārāk tālu. Saglabājiet visu laiku pareizu un stabilu stāju. Tas ľauj labāk kontrolēt elektroinstrumentu neparedzētās situācijās
g) Nestrādā ar iekārtu, ja esat alkohola, narkotiku vai medikamentu ietekmē. Neuzmanība, darbojoties ar elektroinstrumentiem, var radīt loti bīstamas traumas
h) Vienmēr izmantojiet aizsarglīdzekļus. Vienmēr nēsājiet aizsargbrilles, putekļu masku, dzirdes aizsargus un drošības apavus. Strādājot ar iekārtu vai izejmateriāliem, lietojiet cimdus. Gādājiet, lai jūsu mati atrastos galvas aizmugures daļā. Samaziniet ar ievainojumiem saistītu izmainu iespējamību
i) Esiet uzmanīgi, zāgējot dubultlēnka savienojumus. Zāgripai, apstrādājamai detaļai un jūsu rokām zāgēšanas laikā jābūt vienmēr ir redzamām
j) Nekad nezāgējiet vairāk nekā vienu apstrādājamo detaļu vienlaicīgi
k) Pārliecinieties, ka apstrādājamā detaļā nav nekādu naglu/skavu vai citu svešķermeņu
I) Nekad nezāgējiet metāla vai akmens materiālus ar šo iekārtu
m) Nestrādājiet ar materiālu, kas satur azbestu

3. Elektroinstrumenta drošiba

Lietojot iekārtu pirmo reizi, un pēc tam katrā nākamajā reizē, kad tā tiek izmantota:

pirms veikt jebkuru darbu uz iekārtas, atvienojiet kontaktdakšu no elektrotikla.

Vispārīgi: Pārbaudiet visu zāga iekārtu. Ja iekārtai trūkst kāda daļa, iekārta ir saliekta, bojāta vai tā nefunkcionē jebkādā cita veidā, vai ja ir notikušas vai redzamas kādas mehāniskās un/vai elektriskās klūmes, vai ja iekārtai ir ľoti skaļi trokšņi, skatiet lietošanas pamācībā.

Ja iekārtai tiek atklāti defekti, tie ir visi jānovērš, pirms iekārtu var atkal izmantot. Jāizmanto tikai originālās rezerves daļas!

Ja jums ir stipras bažas, kas varētu ietekmēt jūsu vai iekārtas drošību, lūdzu, konsultējieties ar iekārtu piegādātāju.

Elektriskie

a) Vienmēr izmantojiet originālo strāvas kontaktdakšu, kas atbilst kontaktligzdai, neizmantojiet adaptera spraudni ar iezemētiem (sazemētiem) elektroinstrumentiem. Nemodificēti spraudni un kontaktligzdas lauj mazināt elektriskās strāvas trieciena risku
b) Neizmantojiet iekārtu ar bojātu elektrības kabeli. Ja kabelis tiek sabojāts darba gaitā, neaiztieciet bojāto vadu un izvelciet kontaktdakšu. Bojāti kabeli palielina elektriskās strāvas trieciena risku
c) Regulāri pārbaudiet kabeli un ir bojāts kabeli lieciet remontēt. Kabeļu vai spraudkontaktu nomaiņa. Nekavējoties izmetiet veco kabeļus vai spraudkontaktus, kad tie ir aizstāti ar jaunajiem. Ir bīstami ievietot spraudkontaktu ar valīgu vadu sienas kontaktligzdā. Izmantojiet originālos strāvas vadus un spraudkontaktus, remontējiet tikai ar pilnvarotas personas starpniecību, tas nodrošinās, ka tiek saglabāta elektroinstrumenta drošība!
d) Lai novērstu elektriskos triecienus. levietojot kontaktdakšu kontaktligzdā, nekādā veidā nedrīkst pieskarties kontaktdakšas metāla tapām

e) Nepaklaujiet elektroinstrumentu lietum vai slapjiem apstākliem. Ūdenim ieklūstot elektroinstrumentā, palielinās elektriskās strāvas trieciena risks
f) Nekad nevelciet aiz vada, lai atvienotu kontaktdakšu no kontaktligzdas. Turiet vadu un kontaktdakšu attālu no ellām, siltuma ietekmes un asiem priekšmetiem
g) Darbinot elektroinstrumentu ārpus telpām, izmantojiet pagarinājuma kabeli, kas piemērots izmantošanai ārpus telpām. Izmantojot vadu, kas paredzēts izmantošanai ārpus telpām, samazinās elektrisko trieciena risks
h) Ja iekārta ir aprīkota ar lāzeru. Nevērsiet lāzera staru uz cilvēkiem vai dzīvniekiem, un pats neskatieties lāzera starā, pat ne no attāluma. Pat ne no attāluma. Lāzerim jāatbilst EN 60825-1, 2. klasei.
i) Lāzera remontu var veikt tikai lāzera izgatavotājs vai specialists
j) Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks

Mehāniskie

a) Pirms darbināt iekārtu, pārbaudiet, vai zāgripa l) ir brīvi rotē. Pārbaudiet katrā atškīrīgā zāga iekārtas stāvoklī, vai zāgripa griežas brīvi, ja zāgripa kaut kur pieskaras iekārtai, tā ir jānoregulē vai jāremontē.
b) Nelietojiet elektroinstrumentu, ja slēdzis neizslēdzas un neieslēdzas. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams, un to nepieciešams remontēt.
c) Vienmēr izmantojiet zāga asmeņus ar pareizo izmēru un formu. Izmantojiet zāgripas, ko ieteicis ražotājs (EN-847-1). Asmeņi, kas neatbilst zāga montāžas aprīkojumam, darbosies ekscentriski, izraisot kontroles zudumu. legādājieties tikai piemērotas zāgripas ar apgriezienu skaitu vismaz 4500 apgr./min
d) Nekad nelietojiet pārāk mazas vai pārāk lielas zāgripas. Tas ir loti bīstami
e) Nekad nenoņemiet marķējumu no zāğripas. Tehniskai informācijai vienmēr jābūt redzamai, lai varētu veikt pareizo zāğripas izvēli, apmainoties ar zāğripu

f) nostipriniet apstrādājamo detaļu. Vienmēr nostipriniet apstrādājamo detaļu ar nostiprināšanas ierīcēm, tas ir drošāk nekā turēt ar rokām
g) Nekad neatstājiet iekārtu, līdz tā nav pilnīgi apstājusies
h) Nelietojiet ātrgriezējtērauda zāgripas (HSS). Zāgripu var viegli salauzt
i) Nekad neizmantojiet neasas, ielauztas, saliektas vai bojātas zāgripas. Pirms lietošanas izvelciet elektrofīkla kontaktdakšu un pārbaudiet zāgripu. Slikti uzasināti vai nepareizi uzstādīti asmeņi veido šauru iegriezumu, izraisot pārmērīgu berzi, asmeņa iestrēgšanu un atsitienu. Nekavējoties nomainiet bojātās zāgripas, vienmēr izmantojot tikai originālās paplāksnes, uzgriežņus un/vai skrūves.
j) Pirms instrumenta ieslēgšanas izņemiet no tā regulēšanas atslēgu vai uzgriežņu atslēgu. Uzgriežņu atslēga vai regulēšanas atslēga, kas piestiprinātas elektroinstrumenta pa rotējošai daļai, var izraisīt savainojumus un ľoti bīstamu situāciju
k) Uz zāgripas atzīmētā bultiņa norāda rotācijas virzienu. Jānorāda tajā pašā virzienā kā bulta, kas atzīmēta uz iekārtas, zāgripas zobiem zāga priekšpusē jābūt vērstiem uz leju l) Neaiztieciet zāgripu pēc darba, pirms tā nav atdzisusi. Zāgripa ľoti sakarst darba laikā
m) Aizsargājiet zāgripu no pārslodzēm un triecieniem. Nepielieciet zāgripai sānu spiedienu
n) Nepielietojiet elektroinstrumentam pārmērīgu spēku. Izmantojiet veicamajam darbam pareizo elektroinstrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās, apstiprinātās slodzes
o) Nekad nestāviet uz elektroinstrumenta. Nopietns kaitējums var rasties, ja elektroinstruments apgāžas. Vienmēr izmantojiet papildu atbalstu lielākai iekārtas stabilitātei
p) Mašina ir aprikota ar iericem savienošanai ar puteklu atsukšanas izvadu; nodrošiniet, lai tas tiktu pievienots un pareizi darbotos. Puteklu savakšana samazina ar putekliem saistito apdraudējumu
q) Uzturiet tīras iekārtas gaisa atveres. Putekļi ir regulāri jānotīra.
r) Pārliecinieties, ka aizsargs darbojas pareizi, un tas var brīvi kustēties. Nekad neblokējiet aizsargu, kad tas ir atvērtā stāvoklī

s) Nekad nenoņemiet zāgēšanas atlikumus no zāgēšanas zonas, iekārtai darbojoties. Vienmēr vadiet rīka sviru vispirms neitrālā pozīcijā, un pēc tam izslēdziet iekārtu
t) Virziet zāgripu pret apstrādājamo detaļu tikai tad, kad iekārta ir ieslēgta. Pretējā gadījumā pastāv atsitiena risks, kad zāgripa iesprūst apstrādājamo detaļā
u) Ja zāgripa ir iestrēgusi. Izslēdziet iekārtu un turiet apstrādājamā detaļu līdz zāgripa pilnībā apstājas
v) Lai novērstu atsitienu. Lai novērstu atsitienu, apstrādājamā detaļu nedrīkst pārvietot, līdz iekārta ir pilnībā apstājusies. Izlabojiet zāgripas iestrēgšanas cēloni pirms restartēt iekārtu
w) Zāgējot profila sekcijas, apalkokus vai citus gabalus, vienmēr piespiediet apstrādājamo detaļu pret atduri, tādējādi zāgēšanas laikā apstrādājamā detaļa nevar pagriezties vai pārvietoties.
x) Nekad nelietojiet iekārtu pārāk mazu detaļu zāgēšanai, jo tās nevar droši nostiprināt. Mazi koka gabaliņi vai citi objekti, kas nonāk saskarē ar rotējošo zāgripu, var ar lielu ātrumu skart operatoru vai citas personas
y) Zāgējot vienmēr izmantojiet papildu balstus
z) Zāgējot lielus gabalus, kas nav atbalstīti. Izmantojiet papildu atbalstus
aa) Nekad nepadariet brīdinājuma zīmes uz iekārtas neatpazīstamas. Tehniskā informācija vai iekārtu tipa informācijai jābūt vienmēr redzamai uz iekārtas.

Zāgēšanas procesa beigās, nolaidiet zāga galvu lejā, izslēdziet iekārtu un nogaidiet, kamēr visas kustīgās detaļas apstājas, pirms noņemat rokas no iekārtas.

3. MONTĀŽA UN PIEDERUMI

Lenkzāga uzstādīšana

• Novietojiet vienu sānu stieni (21) iekārtas labajā pusē, un otru sānu stieni iekārtas kreisajā pusē.
• Novietojiet darbgabala skavu (7) iekārtas kreisajā vai labajā pusē.
• Turiet rokturi un pārvietojiet zāgi nedaudz uz leju un pēc tam nedaudz izvelciet tapu (5) uz āru tā, lai zāgis kustētos uz augšu.

Piezīme. Nekad nelietojiet leŋkzāgi bez komplektācijā iekļautajiem pagarinājuma gabaliem. Pārliecinieties, ka tie ir pareizi uzstādīti.

Pretapgāšanās atbalstu montāža.

• Uzstādiet atbalsta kronšteinu (24) spraugā pamatnes aizmugurē.
• Pievelciet skrūves, lai piestiprinātu atbalsta kronšteinu.

Bīdāmais ierobežotājs

2. att.

Drošības apsvērumu dēl, šī iekārta ir aprikota ar pārvietojamu virzošo ierobežotāju, ko lieto normalā un slīpā zāgēšanā.

• Normāliem taisniem škērszāgējumiem un leŋkzāgējumiem vienmēr pielāgojiet bīdāmo ierobežotāju (8) pret galu, un to labi nostipriniet, lai nodrošinātu apstrādājamai detalajai drošu atbalstu.
• Slīpai zāgēšanai noregulējiet bīdāmo ierobežotāju (8) piemērotā stāvoklī, pēc iespējas tuvu zāgripai, bet lai tas netraucētu zāgripas kustībai, un to nostiprinie.

Zāgripu nomaina

4.-5. att.

Izmantojiet tikai asas nebojātas zāgripas. Jums ir nekavējoties jānomaina nodrupušas vai saliektas zāgripas.

BĪSTAMI! Nelietojiet zāgripas, kas lielākas nekā norādītā zāga jauda. Tās var nonākt saskarē ar asmens aizsargu un radīt kaitējumu.

Nelietojiet pārāk biezu zāgripu, lai ľautu zāgripas ārējai paplāksnei novietoties uz vārpstas sēžas. Bieza zāgripa neļaus skrūvei nostiprināt asmeni uz vārpstas.

Neizmantojiet šo zāgi metāla vai mūra zāgēšanai

• Atvienojiet iekārtu no strāvas padeves.

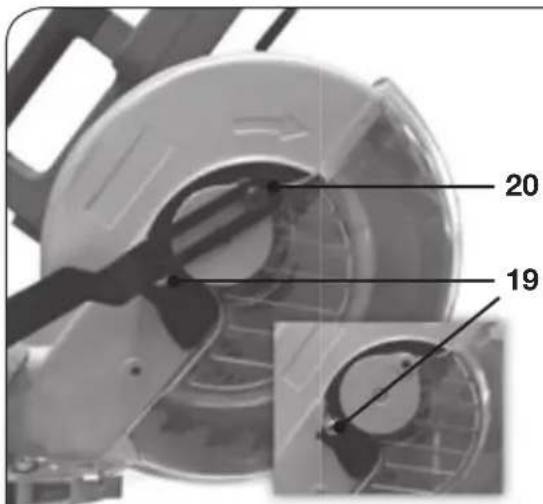

• Iznemiet skrūvi (20), kura tur asmens aizsargapvalka ievilkšanas sviru.
• Izņemiet skrūvi (19), lai nonēmtu skrūvi-vāciņu, paceļot asmens vāku (6) augšup.
• Gan zāgripas skrūvei (17), gan atlokam (18) tagad jābūt redzamiem, kā parādīts 5. att.
  • Nospiediet zāgripas blokēšanas pogu (22).

Pagrieziet zāgripu rūpīgi ar roku, līdz asmens nofiksējas vietā.

• Izmantojiet seškanšu atslēgu, lai noņemtu zāgripas skrūvi (17), to atbrīvojot pulksteņrādītāja virzienā.
  • Nonemiet atloku (18) un zāgripu
• Nomainiet zāgripu, pārliecinoties, ka bulta, kas atzīmēta uz zāgripas, norāda tajā pašā virzienā kā bulta, kas atzīmēta uz iekārtas. Zāgripas zobiem jābūt vērstiem uz leju.
• Pievelciet zāgripas skrūvi (17), izmantojiet zāgripas blokēšanas pogu (22), lai cieši pievilktu
• Nolaidiet asmens vāku (6), lai ľautu bultskrūves vāciņam iekrist atpakaļ savā vietā, un pievelciet skrūvi (19)
• Piestipriniet ievilkšanas sviru atpakal uz asmens vāka (6), pievelkot skrūvi (20)
• Pagrieziet zāgripu un pārbaudiet, vai aizsargs darbojas brīvi

Zāgēšanas lenka regulēšana

2. att

Lenkzāgēšanas lenku regulēšana Lenki var iestatīt starp 45° kreisajā pusē un 45° labajā pusē

• Atbrīvojiet blokēšanas pogu (10)
• Nospiediet blokēšanas lāpstinu (11), un pagrieziet galda zāgi pa kreisi vai pa labi ar blokēšanas pogu (10), līdz lenka indikators (23) norāda nepieciešamo lenki.
• Atbrīvojiet blokēšanas lāpstinu (11) un pievelciet blokēšanas pogu (10)

lepriekšējie iestatījumi (ātrie iestatījumi) šādiem grādiem: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

- Nospiediet blokēšanas lāpstīņu (11), pagriežot pamatplati, atlaidiet lāpstīņu pirms tā sasniedz pieprasītos grādus un plate ar “klikšķi” iekrīt iepriekš iestatītajā vietā.

Slīpuma leŋku regulēšana

1.-3. att.

Slīpuma lenki var iestatīt starp 0° un 45°.

• Atbrīvojiet regulēšanas kloki (9)
• Nolieciet zāgi ar rokturi, līdz lenka indikators (14) norāda nepieciešamo lenki.
• Pievelciet regulēšanas kloki (9)

Ogles suku nomaina

2. att.

• Atvienojiet iekārtu no strāvas padeves
• Noskrūvējiet abus vākus (4) motora korpusa priekšā un aizmugurē.
• Nomainiet ogles sukas ar tieša tāda paša tipa sukām
• Pievelciet no jauna vākus (4).

Piezīme. Vienmēr nomainiet abas ogles sukas vienā reizē, nekad nekombinējiet vecās un jaunās sukas lietošanu.

Uzspiediet ar skavām uz putekļu maisiņa (13) un bīdiet to uz atveri iekārtas aizmugurē.

Putekļu maisiņš paliek savā vietā, kad jūs atbrīvojat skavu.

4. EKSPLUATĀCIJA

Lenkzāga lietošana

1. att.

Pirms lietošanas vienmēr pārbaudiet, vai nav atteices vai bojājumi?

• Uzstādiet iekārtai vēlamo zāgēšanas leŋki.
• levietojiet kontaktdakšu kontaktligzdā.
- Nostipriniet apstrādājamo detaļu vietā, izmantojot skavu (7): pārliecinieties, ka materiāls ir labi nostiprināts ar skavām vietā!
- Turiet materiālu cieši kreisajā pusē, vienlaikus pārliecinoties, ka saglabājat drošu attālumu līdz zāgripai.
• leslēdziet iekārtu, izmantojot slēdzi (1).
- Pārliecinieties, ka zāgripa ir sasniegusi pilnu ātrumu, pirms ľaut tai saskarties ar apstrādājamo detaļu.
- Ulzmantojiet kloki (3), lai paceltu aizsargapvalku fiksatoru.
- agad pārvietojiet zāgi lēnām uz leju tā, ka zāgis iedzilīnās caur apstrādājamo detaļu un virzās pa spraugu galdā. Nepielietojiet nekādu spiedienu uz zāgi. Nogaidiet, līdz iekārtas zāgis iedzilīnās caur apstrādājamo detaļu.
- Paceliet uzmanīgi iekārtu atkal uz augšu un to izslēdziet, ľaujot slēdzim ienemt izslēgtu stāvokli (1).

Bīdīšanas funkcijas izmantošana

1. att.

lekārtai jābūt stingri pieskrūvētai pie darbgalda.

Izmantojiet bīdīšanas funkciju platu apstrādājamo detaļu zāgēšanai šādi.

• Nostipriniet apstrādājamo detaļu vietā, izmantojot skavu
  • Atskrūvējiet kloki (12)
  • Bīdiet iekārtu pilnīgi virzienā uz sevi
  • leslēdziet iekārtu, izmantojot slēdzi
• Virziet zāgi lēnām uz leju, lai zāgripa zāgē caur apstrādājamo detaļu
  • Spiediet iekārtu lēnām atpakal
• Paceliet uzmanīgi iekārtu atkal uz augšu un to izslēdziet, ľaujot slēdzim ieņemt izslēgtu stāvokli

Lāzera izmantošana

2. att.

• Lai ieslēgtu lāzeri, nospiediet ieslēgšanas/izslēgšanas slēdzi 2.
• Lai izslēgtu lāzeri, atlaidiet ieslēgšanas/izslēgšanas slēdzi 2.

5. APKALPOŠANA UN APKOPE

Kad veicat jebkuru mehānisma apkopi, vienmēr pārliecinieties, ka iekārta nav pievienota elektrotīklam.

Slīdsliedes

Netīrumi var bojāt slīdsliedes un līdz ar to traucēt iekārtas darbībai.

• Regulāri notīriet slīdsliedes ar mīkstu drānu.
- Uzpiliniet dažus pilienus smērīlas uz slīdsliedām
- Pārvietot lenka zāgi uz priekšu un atpakal, lai ella izplatās pa pilnīgiem sliedēm. Šīs iekārtas ir paredzētas, lai darbotos ilgu laiku, bez jebkādām problēmām, ar minimālu uzturēšanu.

Ar tīrot iekārtu regulāri un izmantojot to pareizā veidā, jūs varat veicināt ilgu iekārtas darbmūžu.

Tīrīšana

Notīriet iekārtas korpusu ar mīkstu lupatiņu, regulāri; ieteicams, pēc katras ekspluatācijas reizes. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Pielipušiem netīrumiem izmantojiet mīkstu drāniņu, kas samitrināta ar ziepjūdeni. Nekad nelietojiet škīdinātājus, piemēram, benzīnu, spirtu, amonjaka ūdeni, utt. Šie škīdinātāji var sabojāt plastmasas daļas.

Problēmu novēršana

1. Motors neuzsāk darboties

2. Spraudkontakts nav ievietots strāvas kontaktdakšā
   • Strāvas vads ir bojāts

3. Slēdzis ir bojāts. Nogādājiet iekārtu izplatītājam, lai veiktu remontu.

4. Zāgējums nav gluds (robains)

• Zāgripai ir jābūt uzasinātai
• Zāgripa ir uzstādīta ar aizmuguri uz priekšu
- Zāgripa ir pārklājusies ar sveķiem vai zāgu skaidām
- Zāgripa nav piemērota lietotajam apstrādājamam materiālam

1. Augstuma un/vai leŋkzāgēšanas rokturis ir blokēts

• Zāğskaidas un putekli ir regulāri jānotīra

1. Motors ar grūtībām sasniedz pilnu ātrumu

2. Pagarinājuma kabelis ir ar pārāk mazu škērgriezuma laukumu un/vai pārāk garš

3. Elektrotikla spriegums ir zemāks nekā 230 V

4. lekārta pārmērīgi vibrē

• Zāgripa ir bojāta

1. Mašina klūst pārāk karsta

2. Ventilācijas atveres nosprostotas. Iztīrīt tās ar sausu drānu.

3. Elektromotors darbojas nevienmērīgi
4. Nodilušas ogles sukas. Nomainiet ogles sukas vai konsultējieties ar savu izplatītāju.

Ellošana

lekārtai nav nepieciešama nekāda papildu ellošana.

Bojājumi

Ja rodas kādi bojājumi, piemēram, pēc detaļu nodilšanas, lūdzu, sazinieties ar pārdevēju vai apkopes centru, kura adrese norādīta garantijas

talonā. Šīs rokasgrāmatas aizmugurē atrodams izvērsts skats, kur parādītas detaļas, ko iespējams pasūtīt.

APKĀRTĒJĀ VIDE

Lai izvairītos no bojājumiem transportēšanas laikā iekārta ir piegādāta izturīgā iepakojumā. lepakojums ir izgatavots no otrreiz pārstrādāta materiāla, ja vien iespējams, tāpēc izmantojiet iespēju pārstrādāt iepakojumu. Kad jūs nomaināt iekārtu, nogādājiet veco iekārtu savam vietējam izplatītāju. Šeit tas tiks apstrādāts videi draudzīgā veidā.

Bojātās un/vai norakstītās elektriskās un elektroniskās ierīces ir jānogādā uz pārstrādes stacijām, kas ir paredzētas šādam nolūkam.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un, īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jāpārstrādā videi nekaitīgā veidā.

GARANTIJA

Izlasiet garantijas nosacījumus atseviški piegādātā garantijas kartē.

Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

Spare parts list

MSM1035

No Description Position
204170 Switch 115
204171 Rotor 76
204172 Stator 72
204173 Carbon brush cap 66
204174 Carbon brush 67
204175 Moveable guard 112
204140 Table insert 21
204142 Moveable Fence 28
204143 Workpiece clamp 33
102273 Carbon brush holder set (2pcs) 68
102274 Flange set 100+102

Exploded view
