Produkta veids	Bīdāmā radiālā slīpzāģis
Zīmols	Ferm
Modelis	MSM1040
Barošana	220-240 V ~ 50 Hz
Jauda	1900 W
Tukšgaitas ātrums	5000 apgr./min
Asmens diametrs	254 mm
Asmens urbums	30 mm
Asmens biezums	2,4 mm
Slīpuma leņķis	45° pa kreisi un pa labi
Fāzes leņķis	0° līdz 45° pa kreisi
Griešanas jauda (slīpums 0°, fāze 0°)	70 x 310 mm
Griešanas jauda (slīpums 45°, fāze 45°)	40 x 210 mm
Svars	12,55 kg
Skaņas spiediena līmenis	95,4 dB(A)
Akustiskās jaudas līmenis	108,4 dB(A)
Vibrācijas līmenis	< 2,5 m/s²
Galvenās funkcijas	Šķērsgriezumi, slīpgriezumi, fāzgriezumi, kombinētie griezumi, rievošana (ar dziļuma atduri)
Apkope un tīrīšana	Notīriet korpusu ar mīkstu drānu; notīriet aizsargapvalkus; ieeļļojiet slīdvirsmas; nomainiet galda ieliktni, ja tas ir bojāts
Drošība	Ievelkams aizsargapvalks, avārijas apturēšana ar slēdzi, 2. klases lāzers, aizsardzība pret apgāšanos, asmens bremze
Rezerves daļas un remontējamība	Rezerves daļas pieejamas FERM pēcpārdošanas servisā; rezerves zāģa asmens, galda ieliktnis, putekļu maiss
Vispārīga informācija	Pilna garantija iekļauta; lietošanas instrukcija pievienota; izmantot tikai koksnei un līdzīgiem materiāliem

Bieži uzdotie jautājumi - MSM1040 Ferm

Kā nomainīt zāģa asmeni?

Atvienojiet iekārtu un valkājiet aizsargcimdus. Iestatiet slīpuma un fāzes leņķus uz 0°. Noņemiet aizsargapvalku, nospiediet asmens bloķēšanu, atskrūvējiet asmens skrūvi (pulksteņa rādītāja virzienā) ar sešstūra atslēgu, noņemiet atloku un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu (bultiņa uz leju). Uzlieciet atpakaļ atloku un skrūvi, pievelciet, izmantojot asmens bloķēšanu. Novietojiet atpakaļ vāku un pārbaudiet aizsarga darbību.

Kā noregulēt slīpuma leņķi?

Atskrūvējiet slīpuma regulēšanas pogu (14). Pavelciet regulēšanas sviru (15) un pagrieziet galdu (11) pa kreisi vai pa labi līdz vēlamajam leņķim. Izmantojiet iepriekš iestatītos fiksatorus (0°, 15°, 22,5°, 30°, 45°) ātrai regulēšanai. Atlaidiet sviru un atkal pievelciet pogu. Leņķi nolasa uz skalas (16) ar atzīmi (17).

Kā izmantot lāzeru griešanas vadīšanai?

Ieslēdziet lāzeru, nospiežot slēdzi (46). Stars norāda griešanas līniju. Neskatieties tieši starā un nevērsiet to pret acīm. Ja lāzers vairs nav izlīdzināts, atskrūvējiet regulēšanas skrūves (48) un pārvietojiet lāzeru, līdz stars saskaras ar zāģa asmeni. Pievelciet skrūves.

Kā pievienot putekļu sūcēju?

Pievienojiet putekļsūcēja šļūteni putekļu izvadīšanas atverei (28) iekārtas aizmugurē. Izmantojiet materiālam (koksnei) piemērotu putekļu sūcēju. Regulāri iztukšojiet putekļu maisiņu (26) vai tīriet putekļsūcēja filtru, lai saglabātu efektivitāti.

Kādi ir būtiskie drošības pasākumi?

Vienmēr valkājiet aizsargbrilles, putekļu masku un dzirdes aizsardzību. Turiet rokas vismaz 10 cm attālumā no asmens. Nešķērsojiet rokas asmens priekšā. Izmantojiet skavu, lai nostiprinātu sagatavi. Grieziet tikai vienu gabalu vienlaikus. Pārliecinieties, ka aizsargapvalks darbojas pareizi. Atvienojiet iekārtu pirms jebkādas apkopes.

Kā droši transportēt zāģi?

Izmantojiet transporta rokturi (27). Pirms transportēšanas stāvokļa bloķēšanas atskrūvējiet dziļuma regulēšanas skrūvi (24), lai rokturis (2) varētu pilnībā nolaisties. Bloķējiet bīdāmās sliedes (29), pēc tam nolaidiet rokturi. Pavelciet stāvokļa bloķēšanas pogu (38) uz āru un pagrieziet to, lai bloķētu. Satīciet elektrisko kabeli. Nekad netransportējiet iekārtu, turot aiz aizsargapvalkiem.

Kā izmantot bīdāmo funkciju?

Atskrūvējiet bīdāmo sliežu bloķēšanas skrūvi (29). Pavelciet rokturi (2) uz priekšu, līdz asmens atrodas sagataves priekšā. Viegli nolaidiet rokturi, pēc tam stumiet to atpakaļ, veicot gludu griezumu. Mazām sagatavēm varat bloķēt sliedes aizmugures stāvoklī.

Kā noregulēt dziļuma atduri rievošanai?

Novietojiet dziļuma regulēšanas plāksni (45) pa kreisi. Pagrieziet dziļuma regulēšanas pogu (24) līdz vēlamajam griešanas dziļumam. Pēc tam veiciet griezumu kā parasti; dziļums tiks ierobežots ar atduri. Lai atgrieztos pie parasta griezuma, pabīdiet plāksni atpakaļ pa labi.

Ko darīt, ja griezums nav taisns vai precīzs?

Vispirms pārbaudiet lāzera izlīdzinājumu un fāzes un slīpuma 0° leņķu iestatījumu. Izmantojiet leņķmēru, lai noregulētu atdures skrūves (31,32) un aizsarga skrūves (51), kā aprakstīts rokasgrāmatas sadaļā 'Precizitātes regulēšana'. Pārliecinieties, ka asmens nav notrulinājies un ka sagatave ir cieši nostiprināta.

Kā kopt bīdāmās sliedes?

Regulāri notīriet bīdāmās sliedes (25) ar mīkstu drānu, lai noņemtu putekļus un skaidas. Uzklājiet dažus pilienus smērvielas (vieglas eļļas) uz sliedēm. Pārvietojiet zāģi uz priekšu un atpakaļ vairākas reizes, lai eļļa izkliedētos. Tas nodrošina vienmērīgu kustību un pagarina kalpošanas laiku.

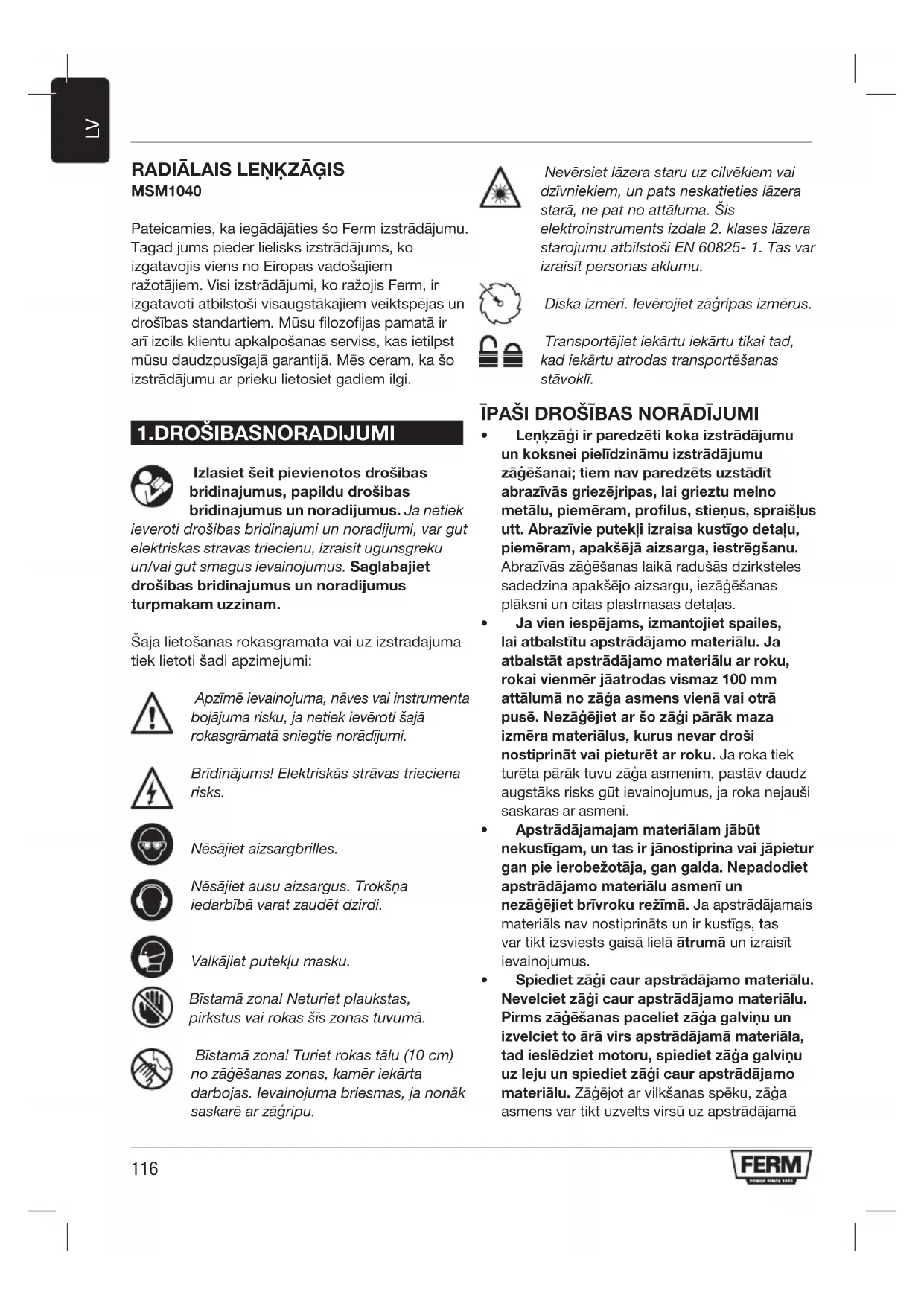

LIETOŠANAS INSTRUKCIJA MSM1040 Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tagad jums pieder lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filozofijas pamatā ir ari izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

Nevērsiet lāzera staru uz cilvēkiem vai dzīvniekiem, un pats neskatieties lāzera starā, ne pat no attāluma. Šis elektroinstruments izdala 2. klases lāzera starojumu atbilstoši EN 60825-1. Tas var izraisīt personas aklumu.

Diska izmēri. levērojiet zāgripas izmērus.

Transportējiet iekārtu iekārtu tikai tad, kad iekārtu atrodas transportēšanas stāvokli.

1.DROŠIBASNORADIJUMI

Izlasiet šeit pievienotos drošibas bridinajumus, papildu drošibas bridinajumus un noradijumus. Ja r ieveroti drošibas bridinajumi un noradijumi, var gut elektriskas stravas triecienu, izraisit ugunsgreku un/vai gut smagus ievainojumus. Saglabajiet drošibas bridinajumus un noradijumus turpmakam uzzinam.

Šaja lietošanas rokasgramata vai uz izstradajuma tiek lietoti šadi apzimejumi:

Apzīmē ievainojuma, nāves vai instrumenta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi.

Bridinājums! Elektriskās strāvas trieciena risks.

Nēsājiet aizsargbrilles.

Nēsājiet ausu aizsargus. Trokšna iedarbībā varat zaudēt dzirdi.

Valkājiet putekļu masku.

Bīstamā zona! Neturiet plaukstas, pirkstus vai rokas šīs zonas tuvumā.

Bīstamā zona! Turiet rokas tālu (10 cm) no zāgēšanas zonas, kamēr iekārta darbojas. levainojuma briesmas, ja nonāk saskarē ar zāgripu.

ĪPAŠI DROŠĪBAS NORĀDĪJUMI

• Lenkzāgi ir paredzēti koka izstrādājumu un koksnei pielīdzināmu izstrādājumu zāgēšanai; tiem nav paredzēts uzstādīt abrazīvās griezējripas, lai grieztu melno metālu, piemēram, profilus, stieņus, spraišļus utt. Abrazīvie putekļi izraisa kustīgo detaļu, piemēram, apakšējā aizsarga, iestrēgšanu. Abrazīvās zāgēšanas laikā radušās dzirksteles sadedzina apakšējo aizsargu, iezāgēšanas plāksni un citas plastmasas detaļas.
• Ja vien iespējams, izmantojiet spailes, lai atbalstītu apstrādājamo materiālu. Ja atbalstāt apstrādājamo materiālu ar roku, rokai vienmēr jāatrodas vismaz 100 mm attālumā no zāga asmens vienā vai otrā pusē. Nezāgējiet ar šo zāgi pārāk maza izmēra materiālus, kurus nevar droši nostiprināt vai pieturēt ar roku. Ja roka tiek turēta pārāk tuvu zāga asmenim, pastāv daudz augstāks risks gūt ievainojumus, ja roka nejauši saskaras ar asmeni.
• Apstrādājamajam materiālam jābūt nekustīgam, un tas ir jānostiprina vai jāpietur gan pie ierobežotāja, gan galda. Nepadodiet apstrādājamo materiālu asmenī un nezāgējiet brīvroku režīmā. Ja apstrādājamais materiāls nav nostiprināts un ir kustīgs, tas var tikt izsviests gaisā lielā ātrumā un izraisīt ievainojumus.
• Spiediet zāgi caur apstrādājamo materiālu. Nevelciet zāgi caur apstrādājamo materiālu. Pirms zāgēšanas paceliet zāga galviņu un izvelciet to ārā virs apstrādājamā materiāla, tad ieslēdziet motoru, spiediet zāga galviņu uz leju un spiediet zāgi caur apstrādājamo materiālu. Zāgējot ar vilkšanas spēku, zāga asmens var tikt uzvelts virsū uz apstrādājamā

materiāla un nevaldāmi izsviests operatora virzienā.

- Nekādā gadījumā neturiet roku uz paredzētās zāgēšanas līnijas ne zāga asmens priekšpusē, ne aizmugurē. Ir ľoti bīstami atbalstīt materiālu ar krustām novietotu roku, t. i., ar kreiso roku turot apstrādājamo materiālu pie zāga asmens labās puses un otrādi.

- Kamēr asmens griežas, rokas nedrikst atrasties tuvāk par 100 mm no abām asmens pusēm, ja sniedzas pāri ierobežotājam, lai attīritu zāgi no koka atgriezumiem vai kāda cita iemesla dēl. Roka var nonākt tuvāk rotējošajam asmenim, nekā varētu škist, un jūs varat gūt smagus ievainojumus.

- Pirms zāgēšanas pārbaudiet apstrādājamo materiālu. Ja apstrādājamais materiāls ir saliekts vai savērpts, piestipriniet pie ierobežotāja izliekuma ārējo pusi. Vienmēr pārbaudiet, vai starp apstrādājamo materiālu, ierobežotāju un galdu nav spraugas visā zāgēšanas līnijas garumā. Saliekts vai savērpts apstrādājamais materiāls zāgējot var sagriezties vai izkustēties un izraisīt rotējošā zāga asmens iestrēgšanu. Apstrādājamajā materiālā nedrīkst būt naglas vai citi sveškermeni.

- Nesāciet darbu ar zāgi, kamēr no galda nav novākti visi darbarīki, kokmateriāla atgriezumi utt. Uz galda drīkst atrasties tikai apstrādājamais materiāls. Nelielas materiāla atliekas, nenostiprināti koka gabali vai citi priekšmeti, kas nonāk saskarē ar rotējošo asmeni, var tikt izsviesti gaisā ar lielu ātrumu.

- Zāgējiet apstrādājamos materiālus tikai pa vienam. Vairākus kaudzē sakrautus apstrādājamos materiālus nav iespējams pienācīgi nostiprināt vai satvert, un zāgējot tie var izkustēties vai iestrēgt zāga asmenī.

- Pirms darba pārliecinieties, vai leŋkzāgis ir uzmontēts vai novietots uz līdzenas, cietas darba virsmas. Uz līdzenas, cietas darba virsmas leŋkzāgim ir mazāks risks zaudēt stabilitāti.

- Plānojiet darbu. Ikreiz, mainot leŋkzāgēšanas vai slīpzāgēšanas leŋki, pārliecinieties, vai regulējamais ierobežotājs ir pareizi iestatīts tā, lai atbalstītu apstrādājamo materiālu, un netraucē ne asmenim, ne aizsargam. Kad instruments ir izslēgts un uz galda nav

apstrādājamā materiāla, virziet zāga asmeni līdz galam uz augšu, imitējiet zāgēšanu, lai pārbaudītu, vai tas neatduras pret ierobežotāju vai nav riska nejauši iezāgēt ierobežotājā.

- Nodrošiniet piemērotu balstu, piemēram, galda pagarinājumu, zāgēšanas stekus utt., ja apstrādājamais materiāls ir platāks vai garāks par galda virsmu. Ja apstrādājamais materiāls, kas ir platāks vai garāks par leŋkzāga galdu, netiek balstīts, tas var pārgāzties pāri. Materiāla atgriezums, kas pārgāzies pāri, var pacelt gaisā apakšējo aizsargu vai to var izsviest gaisā rotējošais asmens.

- Galda pagarinājuma vai papildu balsta vietā nedrīkst izmantot cilvēka palīdzību. Nestabils apstrādājamā materiāla balsts zāgējot var izraisīt asmens iestrēgšanu vai apstrādājamā materiāla izkustēšanos, ivelkot jūs un palīgu rotējošajā asmenī.

- Materiāla atgriezums nedrīkst nekādā veidā atdurties vai atspiesties pret rotējošo asmeni. Ja materiāla atgriezums ir norobežots, piemēram, ar garuma aizturi, tas var tikt iespiests starp aizturi un asmeni un tad nevaldāmi izsviests gaisā.

- Lai pareizi balstitu apalus priekšmetus, piemēram, stienus vai caurules, vienmēr lietojiet tam paredzētu skavu vai fiksatoru. Zāgējot stienus, tie mēdz velties, tāpēc šajā gadījumā zāga asmens sakertu stienus un vilktu tos asmenī kopā ar jūsu roku.

- Nogaidiet, līdz asmens sasniedz pilnu ātrumu, pirms tas saskaras ar apstrādājamo materiālu. Tādējādi mazinās risks, ka apstrādājamais materiāls varētu tikt izsviests gaisā.

- Ja iestrēgst apstrādājamais materiāls vai asmens, izslēdziet leŋkzāgi. Nogaidiet, līdz visas kustīgās detaļas ir apstājušās, un atvienojiet kontaktdakšu no barošanas avota un/vai izņemiet akumulatoru. Pēc tam atbrīvojiet iestrēgušo materiālu. Ja turpina zāgēt ar iestrēgušu apstrādājamo materiālu, var zaudēt kontroli vai sabojāt leŋkzāgi.

- Kad zāgēšana pabeigta, atlaidiet slēdzi, turiet zāga galviņu uz leju un nogaidiet, līdz asmens ir apstājies, un tikai tad noņemiet materiāla atgriezumu. Ir bīstami turēt roku asmens tuvumā, kad tas laižas lejup.

- Stingri turiet rokturi, ja zāgējat materiālu, to nepārzāgējot līdz galam, vai ja atlaižat slēdzi

pirms zāga galviņas atgriežas apakšējā pozīcijā. Zāga bremzēšanas funkcija var izraisīt zāga galviņas pēkšņu nolaišanu apakšējā pozīcijā, radot ievainojuma risku.

• Nodrošiniet tīrību darba zonā. īpaši bīstami ir dažādu materiālu sajaukumi. Viegli metāla putekļi var aizdegties vai uzsprāgt.
• Neizmantojiet neasus, ielauztus, saliektus vai bojātus zāga asmeņus. Neasi un nepiemēroti zāga asmeņi veido šauru iecirtumu, kā rezultātā asmens izraisa pārmērīgu berzi, iestrēgst vai rada atsitienu.
• Nelietojiet zāga asmeņus, kas ražoti no ātrgriezējtērauda. Šādus zāga asmeņus var viegli salauzt.
• Vienmēr izmantojiet zāga asmeņus ar pareizu centra atveres diametru un formu (rombveida vai apaļo). Zāga asmeņi, kas neatbilst instrumenta vārpstas lielumam, darbojas ekscentriski, kā rezultātā varat zaudēt kontroli pār instrumentu.
• lebūvēto lāzeru nedrīkst nomainīt pret cita veida lāzeru. Lāzers, kas nav saderīgs ar šo elektroinstrumentu, var apdraudēt cilvēkus.
• Nekad neaizvāciet materiāla atgriezumus, koka skaidas utt. no zāgēšanas zonas, kamēr elektroinstruments darbojas. Vispirms instrumenta roksvira ir jānovieto neitrālā pozīcijā, tikai pēc tam izslēdziet elektroinstrumentu.
• Pēc darba nepieskarieties zāga asmenim, kamēr tas nav atdzisis. Darba laikā zāga asmens klūst loti karsts.
• Nekādā gadījumā nepārveidojiet brīdinājuma zīmes uz elektroinstrumenta tā, ka tās ir nesalasāmas.
• Ja lāzera starojums nonāk acī, nekavējoties jāaizver acis un jāpagriež galva prom no lāzera stara.
• Neizmantojiet optiskos instrumentus, piemēram, binokli, lai skatītos starojuma avotā. Pretējā gadījumā varat gūt acu ievainojumus.
• Nevērsiet lai lāzera staru pret personām, kas skatās caur binokli vai tamlīdzīgu instrumentu. Pretējā gadījumā viņi var gūt acu ievainojumus.
• Läzeru nedrīkst nekādā veidā pārveidot. Šajos ekspluatācijas norādījumos minētos iestatījumu variantus var izmantot droši.
• Nestāviet elektroinstrumenta priekšpusē tieši uz asmens zāgēšanas līnijas. Vienmēr stāviet

vienā zāga asmens pusē. Šādi jūsu kermenis tiek aizsargāts pret iespējamu atsitienu.

• Netuviniet plaukstas, pirkstus un rokas rotējošajam zāga asmenim.
• Atrodoties instrumenta roksviras priekšpusē, nesniedzieties ar vienu roku krusteniski pāri otrai.
• Nepiełaujiet asmens zobu pārkaršanu. Ja zāga asmens ir pārkarsis, apturiet instrumentu. Nogaidiet, līdz zāga asmens ir atdzisis, tikai pēc tam atsāciet darbu ar instrumentu.
• Nekavējoties nomainiet bojātus vai nolietotus zāga asmenus.
• Lietojiet tikai tādus zāga asmeņus, kas aprakstīts šajā ekspluatācijas rokasgrāmatā un kas ir pārbaudīti un marķēti saskaņā ar EN 847-1.
• Zāgējot izliektus vai apalus apstrādājamos materiālus, tie ir īpaši jānostiprina tā, lai neslīdētu.
• Uz zāgēšanas līnijas nedrīkst būt atstarpe starp apstrādājamo materiālu, ierobežotāju un zāga galdu. Vajadzības gadījumā jums būs jāizgatavo speciāli stiprinājumi.

Elektrodrošiba

Ekspluatējot elektroiekārtas, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, strāvas trieciena un savainošanās risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus.

Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Kabelu un kontaktspraudnu nomaina

Nekavējoties izmetiet vecos kabelus un kontaktspraudnus, kad esat tos nomainījuši pret jauniem. Ir bīstami ievietot kontaktspraudni vai valēju kabeli sienas kontaktligzdā.

Pagarinātāju izmantošana

• Lai piegādātu elektrisko strāvu šai mašīnai vienmēr izmantojiet nenoslogotu līniju un / vai pagarinātāja kabeli ar vadītājiem vismaz 1,5 mm2 un aizsargātu ar 16 A drošinātāju. Pāliecinieties, vai šis pagarinātāja kabelis nav garāks par 20 metriem.

- Šī mašina var tikt pieslēgta vienfāzes tīklam (230-240 V/50 Hz). Ja jums ir šaubas par elektrības piegādes iezemējumu, vispirms konsultējieties ar elektriķi.

2. INFORMĀCIJA PAR IEKĀRTU

Paredzētā lietošana

Šo elektroinstrumentu ir paredzēts lietot kā stacionāru iekārtu kokmateriālu taisnai garenzāgēšanai un škērszāgēšanai. lespējami horizontālie leŋkzāgēšanas leŋki ir no -45° līdz +45°, kā arī vertikālā slīpuma leŋki -45°.

Tehniskie dati

Elektrotikla spriegums 220-240V~, 50Hz
Jauda	1900W
lekārtas klase II (double insulated)
Ātrums bez noslodzes 5000/min
Zāgripas izmēri 254 x 2.4 x 30mm
Lenkis lenkzāgēšanai 45° (left and right)
Lenkis slīpai zāgēšanai 45° (only left)
Lenkzāga maksimālās zāgēšanas iespējas:
Lenkzāgēšana 0°, slīpums 0° 70x310mm
Lenkzāgēšana 45°, slīpums 45° 40x210mm
Lenkzāgēšana 45°, slīpums 0° 70x210mm
Lenkzāgēšana 0°, slīpums 45° 40x310mm
Svars 12,55 kg
Lpa (skaņas spiediens) 95,4+3 dB(A)
Lwa (akustiskā jauda)	108,4+3 dB(A)
Vibrāciju līmenis	<2,5 m/s2

Vibrācijas līmenis

Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 62841-1 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem

• instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni
• laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni

Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu

Apraksts

Teksta noraditie numuri attiecas uz 2-6 lpp. redzamajiem atteliem.

1. Blokēšanas poga
   2.Rokturis
2. Leslegšanas/izslegšanas sledzis
   4.Aizsargs
   5.levelkamais aizsargs
3. Zāga asmens
4. Regulējams ierobežotājs
5. Galda pagarinājuma klokis
6. lerobežotājs
7. Galda pagarinājums
   11.Galds
8. Montāžas caurumi
9. lezāgēšanas plātne
10. Lenka regulēšanas klokis
11. Lenka regulēšanas svira
12. Lenka skala
13. Lenka rādītājs
14. Lāzers
15. Slīpuma rādītājs
16. Slīpuma skala
17. Apstrādājamā materiāla skava
18. Slīpuma regulēšanas klokis
    23.Rullis
19. Dziluma regulēšanas skrūve
20. Slīdošās sliedes
21. Puteklu maiss
22. Pārnēsāšanas rokturis
23. Puteklu izvadatvere
24. Slīdošo sliežu blokēšanas skrūve
25. 45° slīpuma aiztura skrūve
26. 0 ° slīpuma aiztura skrūve
27. Roksviras ievilkšanas skrūve
28. Galda pagarinājuma blokēšanas skrūve
29. lerobežotāja regulēšanas skrūve
30. Aizsargs pret priekšpuses sasvēršanos
31. Pozīcijas blokēšanas klokis
32. Gremdskrūve
33. Skrūve
34. Spīlējuma atloks
35. Spilējuma skrūve
36. Vārpstas blokētājs
37. Apstrādājamā materiāla skavas klokis
38. Dziljuma regulēšanas plāksne
    46.Lāzera ieslēgšanas/izslēgšanas slēdzis
39. Lāzera regulēšanas skrūves
40. 0° slīpuma kontruzgrieznis

41. lerobežotāja skrūves

42. Regulējamā ierobežotāja blokēšanas skrūve

3.SALIKŠANA

Pirms rīkošanās ar instrumentu vispirms atvienojiet kontaktdakšu no barošanas avota.

Transportešanas pozicija

B. att.

Izmantojot pozīcijas blokēšanas kloki (38), elektroinstrumentu var vieglāk transportēt uz citām darba zonām.

Transportēšanas pozīcijas atblokēšana (darba pozīcija)

1. Nedaudz nospiediet rokturi (2) uz leju.
2. Izvelciet pozīcijas blokēšanas kloki (38) ārā līdz galam un grieziet, līdz tas ir nofiksēts.
3. Lēnām virziet rokturi (2) uz augšu.

Transportēšanas pozīcijas blokēšana (transportēšanas pozīcija)

Pirms transportēšanas pozīcijas blokēšanas pārbaudiet, vai dziluma regulēšanas skrūve (24) ir noregulēta neierobežota dziluma iestatījumā. Šādi rokturi (2) var virzīt līdz galam uz leju, neaiztiekot dziluma fiksētāju. Noņemiet arī visus piederumus, ko nav iespējams cieši piestiprināt pie instrumenta.

1. Atskrūvējiet slīdošo sliežu blokēšanas skrūvi (29), ja tā ir pievilkta.
2. Velciet rokturi (2) uz priekšu pret sevi un pievelciet slīdošo sliežu blokēšanas skrūvi (29).
3. Nospiediet rokturi (2) Ūdz galam uz leju.
4. Nofiksējiet pozīcijas blokēšanas kloki (38), vispirms pavelkot un tad pagriežot.
5. Satiniet barošanas vadu un sasieniet to ar komplektācijā iekļauto vada auklu.

Kad transportēšanas pozīcija ir noblokēta, ar pārnēsāšanas rokturi (27) droši pārnēsājiet un transportējiet instrumentu.

Lai transportētu instrumentu, turēšanai izmantojiet vienīgi pārnēsāšanas rokturi un nekādā gadījumā aizsargus.

Stacionāra instrumenta uzstādīšana

A., B., C. att.

Lai varētu droši strādāt ar elektroinstrumentu, vispirms pirms darba tas jānostiprina uz līdzenas un stabilas darba virsmas (piemēram, darbagalda). Instrumentu iespējams uzstādīt trīs veidos:

1.Uzdarbagalda

Šajā gadījumā instruments pie darbagalda jāpieskrūvē ar piemērotām skrūvēm. Izmantojiet šim nolūkam paredzētās četras atveres (12), kā norādīts C. attēlā.

2. Uz apakšrāmja

Izlasiet visus brīdinājumus un norādījumus, kas iekļauti zāga statīva komplektācijā. Ja netiek ievēroti brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus.

Pirms elektroinstrumenta uzstādīšanas vispirms pareizi samontējiet zāga statīvu. Pareiza montāža ir svarīga, lai statīvs nesagāztos.

Šajā gadījumā instruments pie apakšrāmja jāpieskrūvē ar buktskrūvēm. Izmantojiet šim nolūkam paredzētās četras atveres (12),

Apakšrāmim jābūt piestiprinātam ar

4 bultskrūvēm pie vismaz 1 kvadrātmetru lielas grīdas plātnes. Uzstādiet transporta pozīcijā esošu elektroinstrumentu uz zāga statīva.

3. Brīva uzstādīšana

Ražotājs neiesaka izmantot šo uzstādīšanas veidu.

Ja atseviškos gadījumos nav iespējams uzstādīt elektroinstrumentu uz līdzenas un stabilas darba virsmas, varat improvizēt un uzstādīt to, izmantojot aizsargus pret sasvēršanos.

Ja nav aizsarga pret sasvēršanos, instruments nav stabils un var apgāzties, it īpaši zāgējot maksimālajos lenkzāgēšanas un/vai slīpzāgēšanas lenkos.

- Pagrieziet aizsargu pret priekšpuses sasvēršanos (37) uz iekšu vai āru, līdz elektroinstruments ir novietots līdzeni uz darba virsmas.

Aizsarga pārbaude

A. att.

levelkamais aizsargs (5) nodrošina aizsardzību pret nejaušu saskari ar zāga asmeni un neļauj

zāga skaidām tikt izsviestām gaisā. Pirms darba jāpārbauda, vai zāga asmens aizsargs darbojas pareizi. Lai to paveiktu, velciet rokturi (2) uz leju un pārbaudiet šādus faktorus:

• levelkamajam aizsargam (5) jānodrošina piekļuve zāga asmenim (6) tā, lai nepieskartos citām detaļām.
• Atliecot zāgi uz augšu sākuma pozīcijā, ivelkamajam aizsargam (5) automātiski jānosedz viss zāga asmens (6).

Zāga asmens nomaiņa

D., E., F. att.

Pirms rīkošanās ar instrumentu vispirms atvienojiet kontaktdakšu no barošanas avota.

Uzstādot zāga asmeni, valkājiet aizsargcimdus. levainojuma risks, pieskaroties zāga asmenim.

Lietojiet tikai tādus zāga asmeņus, kas atbilst ekspluatācijas norādījumos minētajiem raksturlielumiem. Lietojiet tikai tādus zāga asmeņus, kuru marķējumā norādītais ātrums nav mazāks par ātrumu, kas norādīts uz instrumenta.

Nekādā gadījumā nelietojiet slīpripas kā instrumenta griezni.

Pirms zāga asmens nomaiņas stingri ieteicams iestatīt leņki un slīpumu pret 0° atzīmi. Pretējā gadījumā var būt traucēta piekļuve asmenim.

• Atvienojiet iekārtu no strāvas padeves.
• Izņemiet skrūvi (33), kura tur asmens aizsargapvalka ievilkšanas sviru.
• Izņemiet skrūvi (40), lai noņemtu skrūvi-vāciņu, paceļot asmens vāku (5) augšup.
• Gan zāgripas skrūvei (42), gan atlokam (41) tagad jābūt redzamiem, kā parādīts E. att.
• Nospiediet zāgripas blokēšanas pogu (43). Pagrieziet zāgripu rūpīgi ar roku, līdz asmens nofiksējas vietā.
• Izmantojiet seškanšu atslēgu, lai noņemtu zāgripas skrūvi (42), to atbrīvojot pulksteņrādītāja virzienā.
  • Nonemiet atloku (41) un zāga plati
• Nomainiet zāgripu, pārliecinoties, ka bulta, kas atzīmēta uz zāgripas, norāda tajā pašā virzienā

kā bulta, kas atzīmēta uz iekārtas. Zāğripas zobiem jābūt vērstiem uz leju.

• Pievelciet zāgripas skrūvi (42), izmantojiet zāgripas blokēšanas pogu (43), lai cieši pievilktu
• Nolaidiet asmens vāku (5), lai ľautu bultskrūves vāciņam iekrist atpakal savā vietā, un pievelciet skrūvi (40)
• Piestipriniet ievilkšanas sviru atpakal uz asmens vāka (5), pievelkot skrūvi (33)
• Pagrieziet zāgripu un pārbaudiet, vai aizsargs darbojas brīvi

Puteklu savākšana

A., B., T. att.

Darba zonā jānodrošina laba ventilācija.

Nēsājiet putekļu masku.

Putekļi, kas rodas no noteiktiem materiāliem, piemēram, svina krāsas un dažiem koksnes veidiem, var būt kaitīgi veselībai. leelpojot šādus putekļus, operatoram vai tuvumā esošām personām var rasties alergiskas reakcijas un/vai elpcelu slimības. Zināmu zāgmaterialu, piemēram, ozola un dižskābarža, putekļi tiek klasificēti kā kancerogēni, it īpaši apvienojumā ar kokapstrādes piedevām (hromātu un koksnes antiseptikiem). Stingri ieteicams lietot tādu putekļu savākšanas sistēmu, kas piemērota apstrādājamajam materiālam.

Nepielaujiet puteklu uzkrāšanos darba zonā. Putekli var viegli aizdegties.

Apstrādājamā materiāla putekļi, skaidas vai fragmenti var nosprostot putekļu savākšanas sistēmu, tāpēc tā ir regulāri jātīra. Lai to paveiktu, rīkojieties šādi:

1. Atvienojiet barošanas vada kontaktdakšu no barošanas avota.
2. Nogaidiet, līdz zāga asmens ir pilnībā apstājies.
3. Vajadzības gadījumā aizvāciet nosprostojumu.

Puteklu maisa uzstādīšana

A., B. att.

lespiediet iekšā putekļu maisa (26) skavu un uzstumiet maisu uz putekļu izvadatveres (28) instrumenta aizmugurē. Atlaižot skavu, putekļu maiss paliek nofiksēts.

Puteklsūcēja pievienošana

A., B., T. att.

Puteklsūcējam jābūt piemērotam attiecīgā materiāla savākšanai.

Uzkopjot sausos puteklus, kas ir ipaši kaitīgi veselībai vai kancerogēni, lietojiet speciālu puteklsūcēju.

Puteklsūcēja šlūteni var pievienot putekļu izvadatverei (28). Lai to paveiktu, vienkārši piestipriniet puteklsūcēja šlūteni pie putekļu savākšanas caurules.

4. EKSPLUATĀCIJA

Pirms instrumenta ieslēgšanas vienmēr pārbaudiet, vai zāga asmens ir pareizi uzstādīts. Asmenim ir vienmērīgi jāgriežas.

Pirms darba vienmēr pārbaudiet aizsargus.

Izmantojot jebkuru zāgēšanas paņēmienu, vispirms ir jāpārliecinās, vai zāga asmens nekādā veidā nevar nonākt saskarē ar ierobežotāju, apstrādājamā materiāla skavu vai citām instrumenta detalām. Noņemiet uzstādītos palīgaizturus, ja tādi ir, vai arī tos pareizi noregulējiet.

Apstrādājamā materiāla balstīšana

A., G. att.

Apstrādājamajam materiālam vienmēr jābūt pareizi atbalstītam. Galda pagarinājumus (10) var izvilkt uz labo un kreiso pusi, tādējādi atbalstot apstrādājamo materiālu. Lai to paveiktu, rīkojieties šādi:

• Pārvietojiet galda pagarinājumu (10) izvēlētajā pozīcijā.
• Pagrieziet galda pagarinājuma kloki (8) uz iekšu vai āru, līdz galda pagarinājums ir novietots līdzeni uz darba virsmas.

Zāgējot īpaši garus materiālus, to brīvi gulošais gals ir jāatbalsta vai zem tā jānovieto kāds priekšmets.

Apstrādājamā materiāla nostiprināšana G. att.

Apstrādājamajam materiālam jābūt stingri nostiprinātam. Apstrādājamā materiāla skavu (21) var novietot apstrādājamā materiāla labajā vai kreisajā pusē. Lai to paveiktu, rīkojieties šādi:

1. Cieši piespiediet apstrādājamo materiālu pie ierobežotāja (9).
2. levietojiet komplektācijā iekļauto apstrādājamā materiāla skavu (21) vienā no šim nolūkam paredzētajā atverē, kā norādīts G. attēlā.
3. Noregulējiet apstrādājamā materiāla skavas (21) vītnoto stieni apstrādājamā materiāla augstumā.
4. Cieši pievelciet apstrādājamā materiāla skavas (21) vītnoto stieni, lai nofiksētu apstrādājamo materiālu. Lai to atvienotu, vienkārši atbrīvojiet apstrādājamā materiāla skavas (21) vītnoto stieni.

Ar apstrādājamā materiāla skavas kloki (44) var ātrāk noregulēt apstrādājamā materiāla skavas (21) augstumu. Kad augstums ir noregulēts, vienmēr cieši pievelciet apstrādājamā materiāla skavas (21) vītnoto stieni, lai nofiksētu apstrādājamo materiālu.

lerobežotāja regulēšana

G. att.

lerobežotājs ir jānoregulē atbilstīgi konkrētajam zāgēšanas veidam.

Zāgējot leŋkī un/vai slīpumā, regulējamais ierobežotājs (7) ir jāpārvieto atbilstīgi zāgēšanas virzienam. Tādējādi ierobežotājs vienmēr un visos apstāklos nodrošina pareizu apstrādājamā materiāla atbalstīšanu. Lai to paveiktu, rīkojieties šādi:

1. Atskrūvējiet regulējamā ierobežotāja blokēšanas skrūvi (35).
2. Noregulējiet ierobežotāju atbilstīgi izvēlētajam zāgēšanas veidam. Lenkzāgēšanas vai taisnvirziena zāgēšanas gadījumā ierobežotājs ir jāiestumj iekšā pret asmeni (maks. 8 mm), tam nepieskaroties. Slīpzāgēšanas gadījumā ierobežotājs ir jāizstumj ārā prom no asmens (maks. 8 mm), tam nepieskaroties.
3. Pievelciet regulējamā ierobežotāja blokēšanas

skrūvi (35).

1. Lai panāktu, ka asmens nesaskaras ar regulējamo ierobežotāju (35), ieteicams pārbaudīt zāga asmens kustību, kamēr instruments nav ieslēgts.

Lenkzāgēšanas lenka regulēšana A. att.

Šis lenkis ir regulējams robežās no 45° kreisajā pusē līdz 45° labajā pusē. Lai ātri un precīzi iestatītu biežāk izmantotos lenkzāgēšanas lenkus, zāga galdā ir iestrādāti iepriekšnoteikti 0°, 15°, 22,5°, 30° un 45° lenki.

lepriekšnoteikta lenkzāgēšanas lenka iestatīšana:

1. Atbrīvojiet lenka regulēšanas kloki (14).
2. Spiediet lenka regulēšanas sviru (15) un pagrieziet galdu (11) pa kreisi vai labi līdz izvēlētajam iepriekšnoteiktajam lenķim. Lenķi var nolasīt lenka skalā (16), izmantojot lenka rādītāju (17).
3. Atlaidiet sviru. Jāsajūt sviras nofiksēšanās iepriekšnoteiktā lenka ierobā.
4. Pievelciet leŋka regulēšanas kloki (14).

Leŋkzāgēšanas lenka iestatīšana jebkurā izvēlētajā lenki:

1. Atbrīvojiet lenka regulēšanas kloki (14).
2. Velciet lenka regulēšanas sviru (15) un pagrieziet galdu (11) pa kreisi vai labi līdz izvēlētajam iepriekšnoteiktajam lenķim. Lenķi var nolasīt lenka skalā (16), izmantojot lenka rādītāju (17).
3. Atlaidiet sviru un pievelciet lenka regulēšanas kloki (14).

Slīpzāgēšanas lenka regulēšana A., B. att.

Slīpzāgēšanas leŋki var iestatīt robežās no 0° līdz 45° pa kreisi. Lai to paveiktu, rīkojieties šādi:

1. Atbrīvojiet slīpuma regulēšanas kloki (22).

2. Sagāziet zāgi, izmantojot rokturi (2), līdz rādītājs (19) atrodas pareizajā pozīcijā pret slīpuma skalu (20).

3. Pievelciet slīpuma regulēšanas kloki. (22).

Instrumenta ieslēgšana un izslēgšana A. att.

- Lai ieslēgtu instrumentu, nospiediet blokēšanas pogu (1) un tad nospiediet

ieslēgšanas/izslēgšanas slēdzi (3).

- Lai apturētu instrumentu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (3).

Škērszāgēšana

H., I. att.

Rīkojieties šādi, lai zāgētu perpendikulāri koka škiedrai:

1. Iestatiet lenki un slīpumu pret 0° atzīmi.
2. Iestumiet regulējamo ierobežotāju uz iekšu pret asmeni. Maksimālais attālums starp regulējamo ierobežotāju (35) un zāga asmeni (6) ir 8 mm, kā norādīts l. attēlā. Pārliecinieties, vai ierobežotājs nesaskaras ar asmeni.
3. Cieši nostipriniet apstrādājamo materiālu.
4. leslēdziet instrumentu. Nogaidiet, līdz zāga asmens griežas pilnā ātrumā.
5. Tagad lēnām virziet rokturi uz leju tā, lai zāga asmens pārzāgē apstrādājamo materiālu un tad iegrimst galda spraugā. Nespiediet zāgi pārāk spēcīgi, laujiet tam darboties savā gaitā.
6. Uzmanīgi paceliet rokturi atpakal uz augšu un izslēdziet instrumentu, atlaižot slēdzi.

Lenkzāgēšana

I., J. att.

Rīkojieties šādi, lai zāgētu leŋkī attiecībā pret kokmateriāla plakni.

1. Iestatiet lenki izvēlētajā pozīcijā un slīpumu pret 0° atzīmi.
2. Iestumiet regulējamo ierobežotāju uz iekšu pret asmeni. Maksimālais attālums starp regulējamo ierobežotāju (35) un zāga asmeni (6) ir 8 mm, kā norādīts l. attēlā. Pārliecinieties, vai ierobežotājs nesaskaras ar asmeni.
3. Cieši nostipriniet apstrādājamo materiālu.
4. leslēdziet instrumentu. Nogaidiet, līdz zāga asmens griežas pilnā ātrumā.
5. Tagad lēnām virziet rokturi uz leju tā, lai zāga asmens pārzāgē apstrādājamo materiālu un tad iegrimst galda spraugā. Nespiediet zāgi pārāk spēcīgi, laujiet tam darboties savā gaitā.
6. Uzmanīgi paceliet rokturi atpakal uz augšu un izslēdziet instrumentu, atlaižot slēdzi.

Slīpzāgēšana

K., L. att.

Rīkojieties šādi, lai zāgētu leŋkī attiecībā pret kokmateriāla malu.

1. Iestatiet lenki pret 0° atzimi un slīpumu izvēlētajā pozīcijā.
2. Izstumiet regulējamo ierobežotāju uz āru prom no asmens. Maksimālais attālums starp regulējamo ierobežotāju (35) un zāga asmeni (6) ir 8 mm, kā norādīts L. attēlā. Pārliecinieties, vai ierobežotājs nesaskaras ar asmeni.
3. Cieši nostipriniet apstrādājamo materiālu. Apstrādājamā materiāla skavai ir jāatrodas labajā pusē.
4. leslēdziet instrumentu. Nogaidiet, līdz zāga asmens griežas pilnā ātrumā.
5. Tagad lēnām virziet rokturi uz leju tā, lai zāga asmens pārzāgē apstrādājamo materiālu un tad iegrimst galda spraugā. Nespiediet zāgi pārāk spēcīgi, laujiet tam darboties savā gaitā.
6. Uzmanīgi paceliet rokturi atpakal uz augšu un izslēdziet instrumentu, atlaižot slēdzi.

Kombinētā zāgēšana

L., M. att.

Rīkojieties šādi, lai zāgētu kombinēti leŋkī un slīpumā:

1. Iestatiet lenki un slīpumu izvēlētajā pozīcijā.
2. Izstumiet regulējamo ierobežotāju uz āru prom no asmens. Maksimālais attālums starp regulējamo ierobežotāju (35) un zāga asmeni (6) ir 8 mm, kā norādīts L. attēlā. Pārliecinieties, vai ierobežotājs nesaskaras ar asmeni.
3. Cieši nostipriniet apstrādājamo materiālu. Apstrādājamā materiāla skavai ir jāatrodas labajā pusē.
4. leslēdziet instrumentu. Nogaidiet, līdz zāga asmens griežas pilnā ātrumā.
5. Tagad lēnām virziet rokturi uz leju tā, lai zāga asmens pārzāgē apstrādājamo materiālu un tad iegrimst galda spraugā. Nespiediet zāgi pārāk spēcīgi, laujiet tam darboties savā gaitā.
6. Uzmanīgi paceliet rokturi atpakal uz augšu un izslēdziet instrumentu, atlaižot slēdzi.

Bīdīšanas funkcijas izmantošana

A. att.

Šis instruments ir aprikots ar bīdīšanas funkciju, kas paredzēta īpaši platiem apstrādājamajiem materiāliem. Izmantojot bīdīšanas funkciju, jāatbrīvo slīdošo sliežu blokēšanas skrūve (29). Velciet rokturi (2) prom no ierobežotāja (9), līdz zāga asmens ir apstrādājamā materiāla priekšpusē. Ar rokturi lēnām virziet instrumenta roksviru uz leju, pēc tam spiediet rokturi (2) pret ierobežotāju (9) un vienmērīgā ātrumā pārzāgējiet apstrādājamo materiālu.

Zāgējot mazus materiālus, bīdīšanas funkciju var nofiksēt zāga aizmugurējā pozīcijā, izmantojot slīdošo sliežu blokēšanas skrūvi (29). Ja vajadzīgs lielāks zāgēšanas platums, tad ir jāatbrīvo slīdošo sliežu blokēšanas skrūve (29).

Dziļuma fiksētāja regulēšana

N. att.

Dziłuma fiksētāju var regulēt, lai ierobežotu zāgēšanas dzilumu. To var izmantot tam, lai viegli iezāgētu rievas. Lai to paveiktu, rīkojieties šādi:

1. Pārvietojiet dziljuma regulēšanas plāksni (45) pa kreisi.
2. Noregulējiet dziluma regulēšanas kloki (24) izvēlētajā dzilumā.

Lāzera ieslēgšana un izslēgšana

G., O. att.

Lai ieslēgtu vai izslēgtu lāzeru, nospiediet lāzera slēdzi (46).

Precīza regulēšana

Pirms visu veidu regulēšanas darbiem vispirms atvienojiet kontaktdakšu no barošanas avota.

Lai panāktu precīzu zāgējumu, pirms pirmās lietošanas reizes jāpārbauda un jānoregulē zāga pamata iestatījumi, kā arī ikreiz pēc intensīvas zāga lietošanas. Šim nolūkam ir jāizmanto piemēroti speciāli rīki. Šo darbu ātri un uzticami veiks Ferm pēcpārdošanas nodalas speciālisti.

Lāzera precīza regulēšana

O. att.

Ja lāzers (18) vairs nerāda precīzu zāgēšanas līniju, tas ir jānoregulē. Lai to paveiktu, rīkojieties šādi:

- Lai iestatītu lāzeru, atskrūvējiet lāzera regulēšanas skrūves (48) un pārvietojiet lāzeru, līdz tā stars atduras pret zāga asmens (6) zobiem.

0° slīpuma precīza regulēšana

P., Q. att.

1. Iestatiet lenki un slīpumu pret 0° atzīmi.

2. Nolaidiet rokturi (2) un nofiksējiet ar pozīcijas blokēšanas kloki (38).

3. Ar slīdošo sliežu blokēšanas skrūvi (29) noblokējiet sliežu kustību.

4. Iestatiet lenka mēru 90° lenkī un novietojiet to uz galda (11), kā norādīts Q. attēlā. Lenka mēra kātam jābūt līdzeni pret zāga asmeni (6) visā tā garumā.
5. Atbrīvojiet 0° slīpuma kontruzgriezni (50).
6. Noregulējiet 0° slīpuma aiztura skrūvi (32), līdz lenka mēra kāts ir līdzeni pret zāga asmeni visā tā garumā.
7. No jauna pievelciet 0° slīpuma kontruzgriezni (50).

Pēc tam pārbaudiet lenķa rādītāja (19) pozīciju. Vajadzības gadījumā ar krustveida skrūvgriezi atskrūvējiet rādītāju, iestatiet to 0° pozīcijā uz slīpuma skalas (20) un no jauna pievelciet aiztura skrūvi.

45° slīpuma precīza regulēšana

P., R. att.

1. lestatiet lenki un slīpumu pret 45° atzīmi.
2. Nolaidiet rokturi (2) un nofiksējiet ar pozīcijas blokēšanas kloki (38).
3. Ar slīdošo sliežu blokēšanas skrūvi (29) noblokējiet sliežu kustību.
4. Iestatiet lenka mēru 45° lenkī un novietojiet to uz galda (11), kā norādīts R. attēlā. Lenka mēra kātam jābūt līdzeni pret zāga asmeni (6) visā tā garumā.
5. Noregulējiet 45° slīpuma aiztura skrūvi (31), līdz lenka mēra kāts ir līdzeni pret zāga asmeni visā tā garumā.

Pēc tam pārbaudiet leŋka rādītāja (19) pozīciju. Vajadzības gadījumā ar krustveida skrūvgriezi atskrūvējiet rādītāju, iestatiet to 45° pozīcijā uz slīpuma skalas (20) un no jauna pievelciet aiztura skrūvi.

0° lenka precīza regulēšana

B., G., S. att.

1. Iestatiet leŋka mēru pret 0° uz galda (11) un novietojiet to starp ierobežotāju (9) un zāga asmeni (6).
2. Lenka mēra kātam jābūt līdzeni pret zāga asmeni (6) visā tā garumā.

3. Atbrīvojiet visas četras ierobežotāja skrūves (51) un n ierobežotāju (9), līdz lenka mēra kāts ir līdzeni pret zāga asmeni visā tā garumā.

4. No jauna pievelciet visas četras ierobežotāja skrūves (51). Pēc tam pārbaudiet lenķa rādītāja (17) pozīciju.

Vajadzības gadījumā ar krustveida skrūvgriezi atskrūvējiet rādītāju, iestatiet to 0° pozīcijā uz leŋka skalas (16) un no jauna pievelciet aiztura skrūvi.

5.APKOPE

Kad veicat jebkuru mehānisma apkopi, vienmēr pārliecinieties, ka iekārta nav pievienota elektrotīklam.

Regulāri - vēlams, ikreiz pēc lietošanas - notīriet instrumenta korpusu ar mīkstu lupatiņu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Āoti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet šķīdinātājus, piemēram, benzīnu, spirtu, amonjaku utt. Šāda veida kīmiskās vielas sabojā sintētiskās detaļas.

Aizsargu tīrīšana

Pirms instrumenta lietošanas vienmēr pārbaudiet, vai uz aizsarga (4) un ivelkamā aizsarga (5) nav netīrumu. Ar birsi vai tamlīdzīgu rīku notīriet zāga skaidas un puteklus.

Nekavējoties nomainiet galda starpliku, ja tā ir bojāta.

Strādājot ar bojātu galda starpliku (13), sīkas dalīnas var iekerties starp galda starpliku un zāga asmeni, tādējādi izraisot zāga asmens iestrēgšanu. Nomainiet galda starpliku šādi:

1. Ar krustveida skrūvgriezi izskrūvējiet galda starplikas skrūves. Vajadzības gadījumā noregulējiet leŋkzāgēšanas un slīpzāgēšanas lenķi, lai varētu pieklūt šīm skrūvēm.
2. Noņemiet galda starpliku.
3. Uzstādiet jaunu galda starpliku.
4. Ar krustveida skrūvgriezi pievelciet skrūves.

Slīdošās sliedes

Netīrumi var bojāt slīdošās sliedes (25) un tādējādi nelabvēlīgi ietekmēt instrumenta darbību.

- Regulāri notīriet slīdošās sliedes ar mīkstu lupatiņu.

• Uzklājiet uz slīdošajām sliedēm dažus pilienus smērellas.
• Pārvietojiet leŋkzāgi uz priekšu un atpakal tā, lai smērella izplatītos pa visu sliežu virsmu.

APKĀRTĒJĀ VIDE

Lai izvairītos no bojājumiem transportēšanas laikā iekārta ir piegādāta izturīgā iepakojumā. lepakojums ir izgatavots no otrreiz pārstrādāta materiāla, ja vien iespējams, tāpēc izmantojiet iespēju pārstrādāt iepakojumu. Kad jūs nomaināt iekārtu, nogādājiet veco iekārtu savam vietējam izplatītāju. Šeit tas tiks apstrādāts videi draudzīgā veidā.

Bojātās un/vai norakstītās elektriskās un elektroniskās ierīces ir jānogādā uz pārstrādes stacijām, kas ir paredzētas šādam nolūkam.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un, īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jāpārstrādā videi nekaitīgā veidā.

GARANTIJA

Izlasiet garantijas nosacījumus atseviški piegādātā garantijas kartē.

Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

RADIAALNE NURGASAAG MSM1040
