NÁVOD K OBSLUZE MSM1040 Ferm

MSM1040 Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

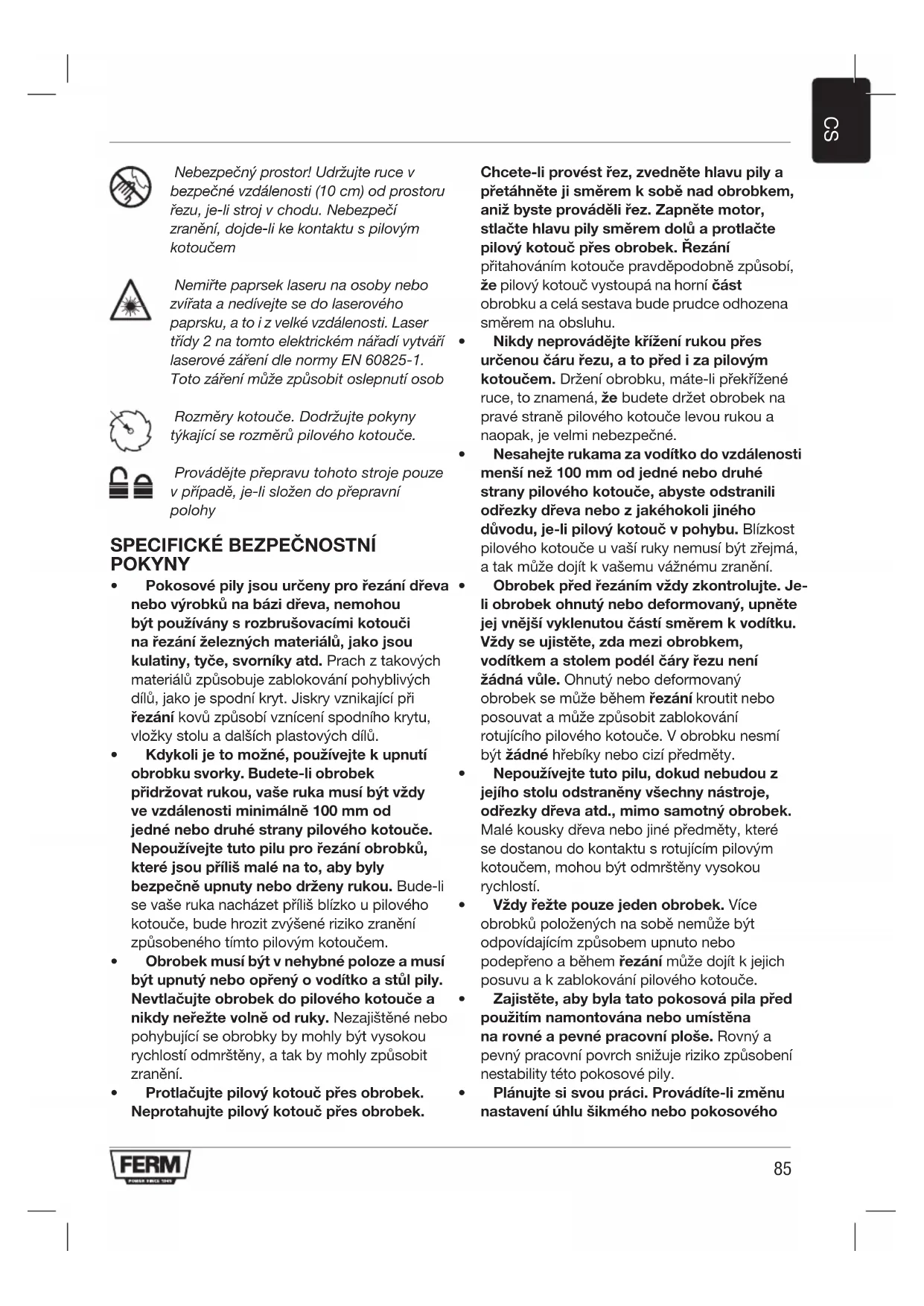

1. BEZPECNOSTNÍ POKYNY

Prectete si priložené bezpecnostní výstrahy, dodatecné bezpecnostní výstrahy a bezpecnostní pokyny. Nebudete-li dodržovat tyto bezpecnostní výstrahy a pokyny, muže dojít k úrazu elektrickým proudem, k vzniku požáru nebo k zpusobení vážného zranení. Uschovejte tyto bezpecnostní výstrahy a pokyny pro budoucí použití. V této uživatelské prírucce a na produktu jsou použity následující symboly: Upozorňuje na riziko způsobení zranění, riziko ztráty života nebo poškození tohoto nářadí v případě nedodržení pokynů uvedených v tomto návodu Pozor, riziko úrazu elektrickým proudem Používejte ochranu zraku Používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Používejte masku proti prachu Nebezpečný prostor! Nevkládejte ruce, prsty ani paže do tohoto prostoru.85

Nebezpečný prostor! Udržujte ruce v bezpečné vzdálenosti (10 cm) od prostoru řezu, je-li stroj v chodu. Nebezpečí zranění, dojde-li ke kontaktu s pilovým kotoučem Nemiřte paprsek laseru na osoby nebo zvířata a nedívejte se do laserového paprsku, a to i z velké vzdálenosti. Laser třídy 2 na tomto elektrickém nářadí vytváří laserové záření dle normy EN 60825-1. Toto záření může způsobit oslepnutí osob Rozměry kotouče. Dodržujte pokyny týkající se rozměrů pilového kotouče. Provádějte přepravu tohoto stroje pouze v případě, je-li složen do přepravní polohy

• Pokosové pily jsou určeny pro řezání dřeva nebo výrobků na bázi dřeva, nemohou být používány s rozbrušovacími kotouči na řezání železných materiálů, jako jsou kulatiny, tyče, svorníky atd. Prach z takových materiálů způsobuje zablokování pohyblivých dílů, jako je spodní kryt. Jiskry vznikající při řezání kovů způsobí vznícení spodního krytu, vložky stolu a dalších plastových dílů.

• Kdykoli je to možné, používejte k upnutí obrobku svorky. Budete-li obrobek přidržovat rukou, vaše ruka musí být vždy ve vzdálenosti minimálně 100 mm od jedné nebo druhé strany pilového kotouče. Nepoužívejte tuto pilu pro řezání obrobků, které jsou příliš malé na to, aby byly bezpečně upnuty nebo drženy rukou. Bude-li se vaše ruka nacházet příliš blízko u pilového kotouče, bude hrozit zvýšené riziko zranění způsobeného tímto pilovým kotoučem.

• Obrobek musí být v nehybné poloze a musí být upnutý nebo opřený o vodítko a stůl pily. Nevtlačujte obrobek do pilového kotouče a nikdy neřežte volně od ruky. Nezajištěné nebo pohybující se obrobky by mohly být vysokou rychlostí odmrštěny, a tak by mohly způsobit zranění.

• Protlačujte pilový kotouč přes obrobek. Neprotahujte pilový kotouč přes obrobek. Chcete-li provést řez, zvedněte hlavu pily a přetáhněte ji směrem k sobě nad obrobkem, aniž byste prováděli řez. Zapněte motor, stlačte hlavu pily směrem dolů a protlačte pilový kotouč přes obrobek. Řezání přitahováním kotouče pravděpodobně způsobí, že pilový kotouč vystoupá na horní část obrobku a celá sestava bude prudce odhozena směrem na obsluhu.

• Nikdy neprovádějte křížení rukou přes určenou čáru řezu, a to před i za pilovým kotoučem. Držení obrobku, máte-li překřížené ruce, to znamená, že budete držet obrobek na pravé straně pilového kotouče levou rukou a naopak, je velmi nebezpečné.

• Nesahejte rukama za vodítko do vzdálenosti menší než 100 mm od jedné nebo druhé strany pilového kotouče, abyste odstranili odřezky dřeva nebo z jakéhokoli jiného důvodu, je-li pilový kotouč v pohybu. Blízkost pilového kotouče u vaší ruky nemusí být zřejmá, a tak může dojít k vašemu vážnému zranění.

• Obrobek před řezáním vždy zkontrolujte. Je- li obrobek ohnutý nebo deformovaný, upněte jej vnější vyklenutou částí směrem k vodítku. Vždy se ujistěte, zda mezi obrobkem, vodítkem a stolem podél čáry řezu není žádná vůle. Ohnutý nebo deformovaný obrobek se může během řezání kroutit nebo posouvat a může způsobit zablokování rotujícího pilového kotouče. V obrobku nesmí být žádné hřebíky nebo cizí předměty.

• Nepoužívejte tuto pilu, dokud nebudou z jejího stolu odstraněny všechny nástroje, odřezky dřeva atd., mimo samotný obrobek. Malé kousky dřeva nebo jiné předměty, které se dostanou do kontaktu s rotujícím pilovým kotoučem, mohou být odmrštěny vysokou rychlostí.

• Vždy řežte pouze jeden obrobek. Více obrobků položených na sobě nemůže být odpovídajícím způsobem upnuto nebo podepřeno a během řezání může dojít k jejich posuvu a k zablokování pilového kotouče.

• Zajistěte, aby byla tato pokosová pila před použitím namontována nebo umístěna na rovné a pevné pracovní ploše. Rovný a pevný pracovní povrch snižuje riziko způsobení nestability této pokosové pily.

• Plánujte si svou práci. Provádíte-li změnu nastavení úhlu šikmého nebo pokosového86

řezu, vždy se ujistěte, zda je správně seřízeno nastavitelné vodítko, aby podpíralo obrobek a aby nemohlo dojít ke kontaktu s pilovým kotoučem nebo ochranným systémem. Bez zapnuté pily a bez obrobku na stole pily proveďte ramenem pily kompletní simulovaný řez, abyste se ujistili, zda nebude hrozit žádné riziko pořezání vodítka pily.

• Budete-li pracovat s obrobky, které budou širší nebo delší než horní stůl pily, používejte odpovídající podpěry, jako jsou prodloužení stolu, stojany atd. Obrobky, které jsou delší nebo širší než stůl této pokosové pily a které nejsou bezpečně podepřeny, se mohou převrátit. Dojde-li k převrácení odřezané části nebo obrobku, může dojít k zvednutí spodního krytu nebo k jejich odmrštění rotujícím pilovým kotoučem.

• Nepoužívejte další osobu jako náhradu za prodloužení stolu nebo jako doplňkovou podpěru. Nestabilní podpěra obrobku může způsobit zablokování pilového kotouče nebo posuv obrobku během řezání a vaše následné vtažení i vtažení vašeho pomocníka do rotujícího pilového kotouče.

• Odřezaná část obrobku nesmí být žádným způsobem zaseknuta nebo přitisknuta k rotujícímu pilovému kotouči. Je-li odřezaný kus omezen v pohybu, například pomocí délkových dorazů, může se zaklínit proti pilovému kotouči a může být prudce odmrštěn.

• Vždy používejte svorky nebo upínací přípravky určené pro řádné podepření kulatých materiálů, jako jsou kulatina nebo potrubí. Tyče mají tendenci se během řezání odvalovat, což způsobuje „zakousnutí“ pilového kotouče a vtažení obrobku i s vaší rukou do pilového kotouče.

• Před kontaktem s obrobkem nechejte pilový kotouč dosáhnout maximálních otáček. Tak je sníženo riziko odmrštění obrobku.

• Dojde-li k zablokování obrobku nebo pilového kotouče, vypněte tuto pokosovou pilu. Počkejte, dokud nedojde k zastavení všech pohybujících se částí a odpojte zástrčku napájecího kabelu od zásuvky a/nebo vyjměte z nářadí baterii. Potom proveďte uvolnění zablokovaného materiálu. Budete-li pokračovat v práci se zablokovaným obrokem, mohlo by dojít k ztrátě kontroly nebo k poškození této pokosové pily.

• Po dokončení řezu uvolněte spouštěcí spínač, držte hlavu pily se spodní poloze a před odstraněním odřezané části počkejte na zastavení pilového kotouče. Sahání rukou do blízkosti rotujícího pilového kotouče je nebezpečné.

• Držte pevně rukojeť při provádění neúplného řezu nebo při uvolnění spouštěcího spínače, dokud nebude hlava pily zcela ve své spodní poloze. Brzdný účinek pily může způsobit, že bude hlava pily náhle stažena směrem dolů, což zvyšuje riziko zranění.

• Udržujte pracovní prostor v čistotě. Nebezpečné jsou zejména materiálové směsi. Prach z lehkých kovů může způsobit požár nebo explozi.

• Nepoužívejte tupé, prasklé, deformované nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené pilové kotouče vytváří úzký řez způsobující nadměrné tření, ohýbání pilového kotouče a zpětné rázy.

• Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout.

• Vždy používejte pilové kotouče se správnou velikostí a tvarem upínacího otvoru (hranatý a kulatý). Pilové kotouče s upínacími otvory, které neodpovídají montážním prvkům pily, nebudou při otáčení vystředěné, což způsobí ztrátu kontroly nad pilou.

• Nenahrazujte zabudovaný laser laserem jiného typu. Laser, který není kompatibilní s tímto elektrickým nářadím, by mohl představovat riziko zranění osob.

• Nikdy z prostoru řezu neodstraňujte odřezky, dřevěné piliny atd., je-li tato pila stále v chodu. Vždy nejdříve nastavte rameno pily zpět do neutrální polohy a potom proveďte vypnutí pily.

• Nedotýkejte se pilového kotouče po ukončení práce, dokud nevychladne. Při řezání jsou pilové kotouče velmi horké.

• Dbejte na to, aby byly výstražné štítky na stroji stále čitelné.

• Zasáhne-li laserový paprsek váš zrak, musíte okamžitě zavřít oči a otočit hlavu směrem od tohoto paprsku.

• Nepoužívejte žádné optické přístroje, jako je například dalekohled, abyste si prohlédli zdroj laserového záření. Takový úkon může poškodit váš zrak.87

• Nemiřte laserovým paprskem na osoby, které se dívají do dalekohledů nebo do podobných přístrojů. Takový úkon může poškodit jejich zrak.

• Neprovádějte žádné úpravy tohoto laserového přístroje. Možnosti nastavení popsané v těchto pokynech pro obsluhu mohou být bezpečně použity.

• Nestůjte v ose pilového kotouče před tímto elektrickým nářadím. Vždy stůjte na jedné nebo druhé straně pilového kotouče. Tak budete chránit své tělo před možným zpětným rázem.

• Udržujte ruce, prsty a paže v bezpečné vzdálenosti od rotujícího pilového kotouče.

• Nesahejte jednou rukou přes druhou, stojíte-li před ramenem pily.

• Zabraňte přehřívání zubu pilového kotouče. Dojde-li k přehřátí pilového kotouče, zastavte tuto pilu. Před opětovným použitím této pily nechejte pilový kotouč vychladnout.

• Poškozený nebo opotřebovaný pilový kotouč ihned vyměňte.

• Používejte pouze pilové kotouče, které se shodují se specifikací uvedenou v tomto návodu a které byly testovány a označeny podle požadavků normy EN 847-1.

• Při řezání obloukových nebo kulatých obrobků musí být tyto obrobky speciálně zajištěny tak, aby nedošlo k jejich prokluzování.

• Na čáře řezu nesmí být žádná vůle mezi obrobkem, vodítkem a stolem pily. V případě potřeby si budete muset vyrobit speciální upínací přípravky. Připojení k napájecímu napětí Zkontrolujte, zda jsou napájecí napětí a zástrčka napájecího kabelu vhodné pro vaše nářadí. Zkontrolujte výkonový štítek na řezačce dlažby. Všechny změny musí být vždy prováděny pouze kvalifikovaným elektrikářem. Varování! Toto zařízení musí být uzemněno. Výměna kabelů nebo zástrček Po výměně napájecích kabelů nebo zástrček staré kabely a zástrčky ihned zlikvidujte. Připojení zástrčky poškozeného kabelu k síťové zásuvce je velmi nebezpečné. Použití prodlužovacích kabelů

• Pro napájení tohoto stroje vždy používejte napájecí kabel nebo prodlužovací kabel s vodiči s průřezem minimálně 1,5 mm2, který je chráněn pojistkou 16 A. Ujistěte se, zda není napájecí kabel delší než 20 m.

• Tento stroj může být připojen k jednofázové elektrické síti (230-240 V/50 Hz). Máte-li jakékoli pochybnosti týkající se uzemnění, proveďte nejdříve konzultaci s kvalifikovaným elektrikářem.

2. INFORMACE O STROJI

Určené použití Toto stacionární elektrické nářadí je určeno pro provádění přímých podélných a příčných řezů dřeva. Toto nářadí může provádět horizontální pokosové řezy v úhlech od -45° do +45°, stejně jako vertikální šikmé řezy v úhlu -45°. Technické údaje Napájecí napětí 220-240V~, 50Hz Výkon 1900W Třída stroje II (double insulated) Otáčky naprázdno 5000/min Rozměry pilového kotouče 254 x 2,4 x 30mm Úhel pro pokosové řezy 45º (left and right) Úhel pro šikmé řezy 45º (only left) Maximální kapacita řezu pro pokosové řezy: Pokosový řez 0°, šikmý řez 0° 70x310mm Pokosový řez 45°, šikmý řez 45° 40x210mm Pokosový řez 45°, šikmý řez 0° 70x210mm Pokosový řez 0°, šikmý řez 45° 40x310mm Hmotnost 12,55 kg Lpa (akustický tlak) 95,4+3 dB(A) Lwa (akustický výkon) 108,4+3 dB(A) Vibrace <2,5 m/s2 Úroveň vibrací Úroveň vibrací uvedená na zadní straně tohoto manuálu s pokyny byla měřena v souladu se standardizovaným testem podle EN 62841-1; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím. - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím. - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím.88

Chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy. Popis Císla v následujícím textu odkazují na obrázky na stranách 2-6.

1. Odjišťovací tlačítko

7. Nastavitelné vodítko

8. Upínací šroub prodloužení stolu

10. Prodloužení stolu

14. Upínací šroub pro nastavení pokosových řezů

15. Páka pro nastavení pokosového řezu

16. Měřítko úhlů pokosového řezu

17. Indikátor úhlu pokosového řezu

19. Indikátor úhlu šikmého řezu

20. Měřítko úhlů šikmého řezu

22. Upínací šroub úhlu šikmého řezu

24. Šroub hloubkového dorazu

27. Rukojeť pro přenášení

28. Výstup pro odvod prachu

29. Upínací šroub pro vodicí tyče

31. Dorazový šroub pro úhel šikmého řezu 45°

32. Dorazový šroub pro úhel šikmého řezu 0°

33. Šroub zasunovacího ramena

34. Upínací šroub prodloužení stolu

35. Upínací šroub nastavitelného vodítka

36. Seřizovací šroub vodítka

37. Přední chránič proti překlopení

38. Zajišťovací kolík polohy

43. Zajištění hřídele

44. Upínací šroub svorky obrobku

45. Destička pro nastavení hloubky

48. Šrouby pro nastavení laseru

50. Pojistná matice pro úhel šikmého řezu 0°

Před provedením jakýchkoliv prací na tomto stroji odpojte zástrčku napájecího kabelu ze síťové zásuvky. Přepravní poloha Obr. B Zajišťovací kolík polohy (38) usnadňuje přesun tohoto elektrického nářadí při jeho přepravě na různá pracoviště. Odjištění přepravní polohy (pracovní poloha)

1. Stlačte mírně dolů rukojeť (2).

2. Zcela vytáhněte zajišťovací kolík polohy (38) a

zajistěte jej jeho otočením.

3. Pohybujte rukojetí (2) pomalu nahoru.

Zajištění přepravní polohy (přepravní poloha) Před zajištěním v přepravní poloze se ujistěte, zda je šroub hloubkového dorazu (24) nastaven na neomezenou hloubku. Tak může být rukojeť (2) přesunuta zcela dolů, aniž by se dostala do kontaktu s hloubkovým dorazem. Odstraňte také každé příslušenství, které nemůže být bezpečně upevněno k této pile.

1. Povolte upínací šroub vodicích tyčí (29), je-li

2. Přitáhněte rukojeť (2) směrem k sobě a

utáhněte upínací šroub vodicích tyčí (29).

3. Stlačte rukojeť (2) zcela dolů.

4. Zajistěte zajišťovací kolík polohy (38) nejdříve

jeho vytažením a následným otočením.

5. Naviňte napájecí kabel a svažte jej s dodanou

upínací páskou. Po zajištění přepravní polohy použijte pro bezpečné přenášení a přepravu této pily rukojeť pro přenášení (27). Pro přepravu této pily používejte pouze rukojeť pro přenášení a nikdy nepřenášejte tuto pilu uchopením za ochranné kryty.89

Instalace pily Obr. A, B, C Toto elektrické nářadí musí být namontováno na rovný a stabilní pracovní povrch (například pracovní stůl), aby byla zajištěno jeho bezpečné ovládání. Tato pila může být instalována třemi způsoby:

1. Na pracovním stole

V takovém případě musí být tato pila bezpečně upevněna k pracovnímu stolu pomocí vhodných šroubů. K tomuto účelu použijte čtyři otvory (12). Jak je zobrazeno na obr. C.

Přečtěte si všechny výstrahy a pokyny dodané s tímto stojanem pily. Nebudete- li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k požáru nebo k způsobení vážného zranění. Před montáží tohoto elektrického nářadí proveďte řádné sestavení rámu této pily. Správné sestavení tohoto rámu je velmi důležité, abyste zabránili riziku pádu pily. V tomto případě musí být stroj upevněn k pomocnému rámu pomocí šroubů. K tomuto účelu použijte čtyři otvory (12). Tento pomocný rám musí být ukotven pomocí 4 šroubů k podlahové desce s plochou alespoň 1 metr čtvereční. Montujte tuto pilu na tento rám v přepravní poloze.

3. Flexibilní instalace

Tento typ instalace není výrobcem doporučen. Pokud není ve výjimečných případech namontování tohoto elektrického nářadí na rovný a stabilní povrch možné, můžete zaimprovizovat nastavením tohoto nářadí pomocí chráničů proti překlopení. Bez chrániče proti překlopení nebude toto elektrické nářadí stabilní a může se převrátit zejména při provádění řezů s maximálním úhlem pro pokosový a/nebo šikmý řez.

Otáčejte předním chráničem proti překlopení (37) směrem dovnitř nebo ven, dokud nebude toto elektrické nářadí stát rovně na pracovní ploše. Kontrola ochranného krytu Obr. A Zasunovací ochranný kryt (5) chrání před náhodným kontaktem s pilovým kotoučem a před odlétávajícími pilinami. Před použitím pily musí zkontrolována správná funkce ochranného krytu pilového kotouče. Při tomto úkonu stáhněte dolů rukojeť (2) a zkontrolujte následující:

• Zasunovací ochranný kryt (5) musí umožňovat přístup k pilovému kotouči (6), aniž by docházelo ke kontaktu s jinými díly.

• Je-li pila vyklápěna nahoru do výchozí polohy, zasunovací ochranný kryt (5) musí automaticky zakrýt celý pilový kotouč (6). Výměna pilového kotouče Obr. D, E, F Před provedením jakýchkoliv prací na tomto stroji odpojte zástrčku napájecího kabelu ze síťové zásuvky. Při nasazování pilového kotouče používejte rukavice. Nebezpečí zranění při kontaktu s pilovým kotoučem. Používejte pouze pilové kotouče, které splňují požadavky technických údajů uvedených v tomto návodu. Používejte pouze takové pilové kotouče, které jsou označeny otáčkami stejnými nebo vyššími, než jsou otáčky uvedené na stroji. Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj. Před výměnou pilového kotouče vám zásadně doporučujeme nastavit úhel šikmého i pokosového řezu na hodnotu 0°. V jiném případě by došlo k omezení přístupu.

• Odpojte stroj od napájecího napětí.

• Odstraňte šroub (33), který upevňuje zasunovací rameno ke krytu pilového kotouče.

• Odstraňte šroub (40), abyste mohli sejmout šroubovací kryt zvednutím krytu pilového kotouče (5) směrem nahoru.

• Šrouby pilového kotouče (42) a příruby (41) by měly být nyní viditelné, jako na obr. E.

• Stiskněte zajišťovací tlačítko pilového kotouče (43) a rukou otáčejte opatrně pilovým kotoučem, dokud nedojde k jeho zablokování.

• Pro demontáž šroubu pilového kotouče (42)90

použijte šestihranný klíč a při uvolňování s ním otáčejte ve směru pohybu hodinových ručiček.

• Sejměte přírubu (41) a pilový kotouč

• Při výměně pilového kotouče se ujistěte, zda šipka na pilovém kotouči ukazuje stejným směrem jako šipka na nářadí. Zuby pilového kotouče musí směřovat dolů.

• Při upevňování šroubu pilového kotouče (42) používejte zajišťovací tlačítko pilového kotouče (43), aby došlo k řádnému upevnění

• Spusťte kryt pilového kotouče (5), aby šroubovací kryt zapadl zpět na své místo a utáhněte šroub (40)

• Upevněte zasunovací rameno zpět na kryt pilového kotouče (5) utažením šroubu (33)

• Otáčejte pilovým kotoučem a proveďte kontrolu, zda se kryt pohybuje volně Odsávání prachu Obr. A, B, T Zajistěte dobré větrání na pracovišti. Nosit respirator Prach z materiálů, jako jsou nátěry obsahující olovo a některé typy dřeva, může způsobit zdravotní problémy. Vdechování takového prachu může způsobit alergické reakce a/nebo respirační onemocnění uživatele nebo osob v blízkém okolí. Určité typy prachů, například prach z dubového nebo bukového prachu, jsou klasifikovány jako karcinogenní, a to zejména ve spojení s přísadami pro ošetřování dřeva (chromáty, prostředky na ochranu dřeva). Důrazně doporučujeme používat systém pro odsávání prachu, který je vhodný pro příslušný materiál, kdykoli je to možné. Zabraňte hromadění prachu na pracovišti. Prach se může snadno vznítit. Systém pro odsávání prachu může být zablokován prachem, pilinami nebo fragmenty obroku. A proto musí být pravidelně čištěn. Postupujte následovně:

1. Odpojte zástrčku napájecího kabelu od síťové

2. Počkejte, dokud se pilový kotouč zcela

3. Je-li to nutné, odstraňte všechny překážky.

Montáž vaku na prach Obr. A, B Stiskněte příchytku vaku na prach (26) a nasuňte tento vak na otvor pro odvod prachu (28) nacházející se na zadní části pily. Po uvolnění příchytky zůstane vak na prach na určeném místě. Připojení vysavače Obr. A, B, T Zařízení pro odsávání prachu musí být vhodné pro řezaný materiál. Provádíte-li odsávání prachu, který je zdravotně velmi škodlivý nebo který je karcinogenní, použijte speciální odsávání prachu. Hadice vysavače může být připojena k otvoru pro odvod prachu (28). Při této činnosti jednoduše připojte hadici odsávání k otvoru pro odvod prachu.

Před zapnutím této pily vždy zkontrolujte, zda je správně upnutý pilový kotouč. Pilový kotouč se musí plynule otáčet. Před použitím této pily vždy zkontrolujte ochranné kryty. U všech řezů se musíte vždy nejdříve ujistit, zda se pilový kotouč nikdy nedostane do kontaktu s vodítkem, se svorkou obrobku nebo s jinou částí této pily. Odstraňte všechny namontované doplňkové dorazy nebo je správně nastavte. Podepření obrobku Obr. A, G Obrobky musí být vždy řádně podepřeny. Prodloužení stolu (10) mohou být vysunuta vpravo nebo vlevo, aby umožnila podepření obrobku. Postupujte následovně:

• Nastavte prodloužení stolu (10) do požadované polohy.

• Otáčejte upínacím šroubem prodloužení stolu (8) směrem dovnitř nebo ven, dokud nebude prodloužení stolu srovnáno s pracovní plochou.91

Při řezání velmi dlouhých obrobků musí být volný konec takového obrobku opatřen doplňkovým stojanem nebo musí být řádně podepřen. Upínání obrobku Obr. G Obrobky musí být vždy pevně upnuty. Svorka obrobku (21) může být umístěna na levé nebo pravé straně obrobku. Postupujte následovně:

1. Ujistěte se, zda je obrobek pevně přitisknutý k

jednoho z otvorů určených pro tento účel, jak je zobrazeno na obr. G.

3. Nastavte závitovou tyč svorky obrobku (21) na

4. Utáhněte pevně závitovou tyč svorky obrobku

(21), aby došlo k řádnému upevnění obrobku. Chcete-li obrobek uvolnit, jednoduše povolte závitovou tyč svorky obrobku (21). Upínací šroub svorky obrobku (44) může být použit pro rychlejší nastavení výšky svorky obrobku (21). Po nastavení výšky vždy pevně utáhněte závitovou tyč svorky obrobku (21), aby došlo k řádnému upevnění obrobku. Nastavení vodítka Obr. G Vždy nastavte vodítko podle specifického typu řezu. Při provádění pokosových a/nebo šikmých řezů musíte vždy přesunout nastavitelné vodítko (7) v závislosti na směru řezu. Tímto způsobem bude řezaný obrobek vždy řádně podepřen vodítkem v každé situaci. Postupujte následovně:

1. Povolte upínací šroub nastavitelného vodítka

2. Nastavte vodítko podle požadovaného řezu.

Při pokosových nebo přímých řezech musí být vodítko nastaveno dovnitř směrem k pilovému kotouči (maximálně 8 mm), aniž by se jej dotýkalo. Při šikmých řezech musí být vodítko nastaveno směrem od pilového kotouče (maximálně 8 mm), aniž by se jej dotýkalo.

3. Utáhněte upínací šroub nastavitelného vodítka

4. Chcete-li zajistit, aby se pilový kotouč nedostal

do kontaktu s nastavitelným vodítkem (35), doporučujeme vám, abyste provedli zkušební pohyb pilového kotouče, aniž by byla pila zapnuta. Nastavení úhlu pokosového řezu Obr. A Úhel pokosového řezu může být nastaven v rozsahu od 45° vlevo do 45° vpravo. Pro rychlé a přesné nastavení běžně používaných úhlů pokosových řezů jsou na stole této pily přednastavené dorazy pro úhly 0°, 15°, 22,5°, 30° a 45°. Nastavení úhlu pokosového řezu na přednastavenou hodnotu:

1. Povolte upínací šroub pro nastavení

pokosových řezů (14).

2. Stlačte páku pro nastavení pokosového řezu

(15) a otočte stůl (11) vlevo nebo vpravo na požadovaný přednastavený doraz. Úhel řezu můžete odečíst na měřítku úhlu pokosového řezu (16) pomocí indikátoru úhlu pokosového řezu (17).

3. Uvolněte tuto páku. Musíte cítit, že došlo k

usazení této páky na dorazu přednastaveného úhlu.

4. Utáhněte upínací šroub pro nastavení

pokosových řezů (14). Nastavení úhlu pokosového řezu na jakoukoli požadovanou hodnotu:

1. Povolte upínací šroub pro nastavení

pokosových řezů (14).

2. Vytáhněte páku pro nastavení pokosového

řezu (15) a otočte stůl (11) vlevo nebo vpravo do požadované polohy. Úhel řezu můžete odečíst na měřítku úhlu pokosového řezu (16) pomocí indikátoru úhlu pokosového řezu (17).

3. Uvolněte páku a utáhněte upínací šroub pro

nastavení pokosových řezů (14). Nastavení úhlu šikmého řezu - obr. A, B Úhel šikmého řezu může být nastaven v rozmezí od 0° do +45° vlevo. Postupujte následovně:

1. Povolte upínací šroub pro nastavení šikmých

2. Naklánějte pilu pomocí rukojeti (2), dokud

nebude indikátor (19) na měřítku úhlu šikmých řezů (20) ukazovat požadovanou hodnotu.

3. Utáhněte upínací šroub pro nastavení šikmých

Zapnutí a vypnutí nářadí Obr. A

• Chcete-li spustit toto nářadí, stiskněte a držte odjišťovací tlačítko (1) a stiskněte spínač zapnuto/vypnuto (3).

• Chcete-li nářadí vypnout, uvolněte spínač zapnuto/vypnuto (3). Provádění příčného řezu Obr. H, I Při provádění řezů napříč růstu vláken dřeva postupujte podle těchto kroků:

1. Nastavte úhel pokosového a šikmého řezu na

2. Umístěte nastavitelné vodítko do vnitřní

polohy směrem k pilovému kotouči. Maximální vzdálenost mezi nastavitelným vodítkem (35) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. I. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy a

vypněte pilu uvolněním spínače. Provádění pokosového řezu Obr. I, J Při provádění řezů šikmo vzhledem k čelu obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na požadovanou

hodnotu a úhel šikmého řezu na hodnotu 0°.

2. Umístěte nastavitelné vodítko do vnitřní

polohy směrem k pilovému kotouči. Maximální vzdálenost mezi nastavitelným vodítkem (35) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. I. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy a

vypněte pilu uvolněním spínače. Provádění šikmého řezu Obr. K, L Při provádění řezů šikmo vzhledem k podélné hraně obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na hodnotu 0°

a úhel šikmého řezu na požadovaný úhel.

2. Umístěte nastavitelné vodítko do vnější polohy

směrem od pilového kotouče. Maximální vzdálenost mezi nastavitelným vodítkem (35) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. L. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek. Ujistěte se, zda je

svorka obrobku umístěna na pravé straně.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy a

vypněte pilu uvolněním spínače. Provádění kombinovaného řezu Obr. L, M Při provádění kombinovaného pokosového a šikmého řezu postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu a úhel

šikmého řezu na požadované úhly.

2. Umístěte nastavitelné vodítko do vnější polohy

směrem od pilového kotouče. Maximální vzdálenost mezi nastavitelným vodítkem (35) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. L. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek. Ujistěte se, zda je

svorka obrobku umístěna na pravé straně.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy a

vypněte pilu uvolněním spínače.93

Použití posuvné funkce Obr. A Pro práci s velmi širokými obrobky je tato pila vybavena posuvnou funkcí. Budete-li používat tuto posuvnou funkci, ujistěte se, zda je uvolněn upínací šroub pro vodicí tyče (29). Odtahujte rukojeť (2) směrem od vodítka (9), dokud pilový kotouč nebude před obrobkem. Pomocí rukojeti spouštějte rameno pily pomalu směrem dolů a potom tlačte rukojeť (2) směrem k vodítku (9) a provádějte řez přes obrobek rovnoměrným posuvem. Při práci s malými obrobky můžete posuvnou funkci zajistit v zadní poloze pily pomocí upínacího šroubu pro vodicí tyče (29). Potřebujete- li pracovat s větší šířkou obrobku, potom musíte upínací šroub pro vodicí tyče (29) uvolnit. Nastavení hloubkového dorazu Obr. N Tento hloubkový doraz může být nastaven tak, aby omezoval hloubku řezu. To může být využito pro snadné řezání drážky. Postupujte následovně:

1. Nastavte doraz pro nastavení hloubky (45)

2. Nastavte šroub pro nastavení hloubky (24) na

požadovanou hloubku řezu. Zapnutí a vypnutí laseru Obr. G, O Stiskněte spínač laseru (46), aby došlo k jeho zapnutí nebo vypnutí. Jemné nastavení Před prováděním jakéhokoli nastavení odpojte zástrčku napájecího kabelu od síťové zásuvky. Chcete-li zajistit přesné řezy, před prvním použitím po náročném použití pily musí být zkontrolováno a seřízeno základní nastavení pily. Pro tento úkon je vyžadováno speciální nářadí. Poprodejní servis Ferm pomůže zvládnout tuto práci rychle a spolehlivě. Jemné nastavení laseru Obr. O Přestane-li laser (18) správně ukazovat čáru řezu, můžete laser znovu nastavit. Postupujte následovně:

• Uvolněte seřizovací šrouby laseru (48) a pohybujte laserem, dokud laserový paprsek nebude n zubech pilového kotouče (6). Jemné nastavení úhlu šikmého řezu 0° Obr. P, Q

1. Nastavte úhel pokosového a šikmého řezu na

2. Stlačte dolů rukojeť (2) a zajistěte ji pomocí

zajišťovacího kolíku polohy (38).

3. Zablokujte kluzný pohyb pomocí upínacího

šroubu pro vodicí tyče (29).

4. Nastavte ukazatel úhlu na hodnotu 90° a

položte jej na stůl pily (11), jak je zobrazeno na obr. Q. Část ukazatele úhlu u pilového kotouče musí být s tímto pilovým kotoučem (6) srovnána po celé jeho délce.

5. Povolte pojistnou matici (50) pro úhel šikmého

6. Nastavujte dorazový šroub pro úhel šikmého

řezu 0° (32), dokud část ukazatele úhlu u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce.

7. Znovu utáhněte pojistnou matici (50) pro úhel

šikmého řezu 0°. Následně zkontrolujte polohu indikátoru úhlu (19). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (20) na polohu 0° a znovu utáhněte upínací šroub. Jemné nastavení úhlu šikmého řezu 45° Obr. P, R

1. Nastavte úhel pokosového a šikmého řezu na

2. Stlačte dolů rukojeť (2) a zajistěte ji pomocí

zajišťovacího kolíku polohy (38).

3. Zablokujte kluzný pohyb pomocí upínacího

šroubu pro vodicí tyče (29).

4. Nastavte ukazatel úhlu na hodnotu 45° a

položte jej na stůl pily (11), jak je zobrazeno na obr. R. Část ukazatele úhlu u pilového kotouče musí být s tímto pilovým kotoučem (6) srovnána po celé jeho délce.

5. Nastavujte dorazový šroub pro úhel šikmého

řezu 45° (31), dokud část ukazatele úhlu u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce. Následně zkontrolujte polohu indikátoru úhlu (19). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (20) na polohu 45° a znovu utáhněte upínací šroub.94

Jemné nastavení úhlu pokosového řezu 0° Obr. B, G, S

1. Nastavte ukazatel úhlu na hodnotu 0° a

položte jej na stůl pily (11). Umístěte tento ukazatel mezi vodítko (9) a pilový kotouč (6).

2. Část ukazatele úhlu u pilového kotouče musí

být s tímto pilovým kotoučem (6) srovnána po celé jeho délce.

3. Povolte všechny čtyři šrouby (51) a nastavujte

vodítko (9), dokud část ukazatele úhlu u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce.

4. Znovu utáhněte všechny čtyři šrouby vodítka

(51). Následně zkontrolujte polohu indikátoru úhlu (17). Je-li to nutné, uvolněte tento ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu pokosového řezu (16) na hodnotu 0° a znovu utáhněte upínací šroub.

Provádíte-li na mechanismu pily jakékoli úkony údržby, vždy se ujistěte, zda není tato pila připojena k elektrické síti. Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty. Čištění ochranných krytů Před použitím této pily vždy zkontrolujte ochranný kryt (4) a zasunovací ochranný kryt (5), zda nejsou znečištěny. Odstraňte nahromaděný prach a piliny pomocí kartáče nebo jiného podobného nástroje. Výměna vložky stolu Poškozené vložky stolu okamžitě vyměňte. Je-li vložka stolu (13) poškozena, hrozí riziko uváznutí malých kousků materiálu mezi vložkou stolu a pilovým kotoučem, což způsobí zablokování tohoto pilového kotouče. Provedení výměny vložky stolu:

1. Vyšroubujte šrouby vložky stolu pomocí

šroubováku Phillips. Je-li to nutné, nastavte vhodný úhel pokosového a šikmého řezu, abyste získali přístup k těmto šroubům.

2. Vyjměte vložku stolu.

3. Vložte do pily novou vložku stolu.

4. Utáhněte šrouby pomocí šroubováku Phillips.

Vodicí tyče Nečistoty mohou způsobit poškození povrchu vodicích tyčí (25) a následné problémy s použitím pily.

• Provádějte pravidelné čištění vodicích tyčí měkkým hadříkem.

• Kápněte na vodicí tyče několik kapek mazacího oleje.

• Pohybujte pokosovou pilou dopředu a dozadu tak, aby došlo k pokrytí celého povrchu vodicích tyčí olejem.

PROSTŘEDÍ Z důvody ochrany před poškozením během přepravy je tento stroj dodáván v robustním balení. Je-li to možné, obal je vyroben z recyklovatelného materiálu, a proto využijte možnost jeho recyklace. Provádíte-li výměnu stroje, odevzdejte starý stroj autorizovanému prodejci. Zde bude vyřešena ekologicky nezávadná likvidace tohoto stroje. Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro krajiny ES Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí.95

ZÁRUKA Přečtěte si záruční podmínky na samostatně dodávaném záručním listě. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

5. Naviňte sieťový kábel a zviažte ho pomocou

• Stlačte poistné tlačidlo pílového listu (43) a opatrne rukou otáčajte pílovým listom, až kým sa pílový list nezaistí.101

• Upevnite skrutku pílového listu (42) pomocou poistného tlačidla pílového listu (43), aby sa pevne zaistil

1. Skontrolujte, či je obrobok pevne pritlačený

3. Nastavte závitovú tyč svorky obrobku (21) na

4. Pevne dotiahnite závitovú tyč svorky obrobku

4. Nastavte uhlový doraz na 90° a položte ho na

4. Nastavte uhlový doraz na 45° a položte ho na
