Tipo di prodotto	Sega troncatrice a nastro scorrevole
Marca	Ferm
Modello	MSM1040
Alimentazione	220-240 V ~ 50 Hz
Potenza	1900 W
Velocità a vuoto	5000 giri/min
Diametro lama	254 mm
Foro lama	30 mm
Spessore lama	2,4 mm
Angolo di taglio obliquo	45° sinistra e destra
Angolo di bisello	0° a 45° sinistra
Capacità di taglio (taglio obliquo 0°, bisello 0°)	70 x 310 mm
Capacità di taglio (taglio obliquo 45°, bisello 45°)	40 x 210 mm
Peso	12,55 kg
Livello di pressione sonora	95,4 dB(A)
Livello di potenza acustica	108,4 dB(A)
Livello di vibrazione	< 2,5 m/s²
Funzioni principali	Tagli trasversali, obliqui, a bisello, combinati, scanalatura (con battuta di profondità)
Manutenzione e pulizia	Pulire il corpo con un panno morbido; pulire le coperture protettive; lubrificare le guide; sostituire l'inserto del piano se danneggiato
Sicurezza	Copertura di protezione retrattile, arresto di emergenza tramite interruttore, laser classe 2, protezione antiribaltamento, freno lama
Ricambi e riparabilità	Ricambi disponibili presso il servizio post-vendita FERM; lama di ricambio, inserto del piano, sacchetto per polvere
Informazioni generali	Garanzia completa inclusa; manuale d'uso fornito; utilizzo solo per legno e materiali simili

Domande frequenti - MSM1040 Ferm

Come cambiare la lama della sega?

Scollegare la macchina e indossare guanti protettivi. Impostare gli angoli di taglio obliquo e bisello a 0°. Rimuovere il coperchio di protezione, premere il blocco lama, allentare il bullone della lama (in senso orario) con una chiave esagonale, rimuovere la flangia e la lama. Installare la nuova lama rispettando il senso di rotazione (freccia verso il basso). Rimontare la flangia e il bullone, serrare usando il blocco lama. Riposizionare il coperchio e verificare il funzionamento dell'involucro protettivo.

Come regolare l'angolo di taglio obliquo?

Allentare il pulsante di regolazione dell'angolo obliquo (14). Tirare la leva di regolazione (15) e ruotare il piano (11) a sinistra o destra fino all'angolo desiderato. Utilizzare gli scatti predefiniti (0°, 15°, 22,5°, 30°, 45°) per una regolazione rapida. Rilasciare la leva e serrare nuovamente il pulsante. L'angolo si legge sulla scala (16) con il riferimento (17).

Come usare il laser per guidare il taglio?

Accendere il laser premendo l'interruttore (46). Il fascio indica la linea di taglio. Non guardare direttamente il fascio e non puntarlo verso gli occhi. Se il laser non è più allineato, allentare le viti di regolazione (48) e spostare il laser finché il fascio non incontra la lama della sega. Serrare nuovamente le viti.

Come collegare un aspirapolvere?

Collegare il tubo dell'aspirapolvere all'uscita di estrazione della polvere (28) sul retro della macchina. Utilizzare un aspiratore adatto al materiale (legno). Svuotare regolarmente il sacchetto per la polvere (26) o pulire il filtro dell'aspirapolvere per mantenere l'efficienza.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, una maschera antipolvere e protezioni acustiche. Tenere le mani ad almeno 10 cm dalla lama. Non incrociare le mani davanti alla lama. Utilizzare un morsetto per fissare il pezzo. Tagliare un solo pezzo alla volta. Assicurarsi che la copertura di protezione funzioni correttamente. Scollegare la macchina prima di qualsiasi manutenzione.

Come trasportare la sega in sicurezza?

Utilizzare la maniglia di trasporto (27). Prima di bloccare la posizione di trasporto, allentare il bullone di regolazione della profondità (24) per consentire alla maniglia (2) di abbassarsi completamente. Bloccare le guide scorrevoli (29) quindi abbassare la maniglia. Tirare il pulsante di blocco posizione (38) verso l'esterno e ruotarlo per bloccare. Avvolgere il cavo elettrico. Non trasportare mai la macchina per le coperture di protezione.

Come usare la funzione scorrevole?

Allentare il bullone di blocco delle guide scorrevoli (29). Tirare la maniglia (2) in avanti finché la lama non è davanti al pezzo. Abbassare delicatamente la maniglia poi spingerla all'indietro effettuando un taglio fluido. Per pezzi piccoli, è possibile bloccare le guide in posizione posteriore.

Come regolare la battuta di profondità per scanalare?

Posizionare la piastra di regolazione profondità (45) verso sinistra. Ruotare il pomello di regolazione profondità (24) fino alla profondità di taglio desiderata. Eseguire quindi il taglio normalmente; la profondità sarà limitata dalla battuta. Per tornare a un taglio normale, spingere la piastra verso destra.

Cosa fare se il taglio non è dritto o preciso?

Verificare prima l'allineamento del laser e la regolazione degli angoli 0° del bisello e del taglio obliquo. Usare un goniometro per regolare i bulloni di arresto (31,32) e i bulloni della protezione (51) come descritto nella sezione 'Regolazione di precisione' del manuale. Assicurarsi che la lama non sia smussata e che il pezzo sia ben fissato.

Come mantenere le guide scorrevoli?

Pulire regolarmente le guide (25) con un panno morbido per rimuovere polvere e trucioli. Applicare alcune gocce di lubrificante (olio leggero) sulle guide. Muovere la sega avanti e indietro più volte per distribuire l'olio. Ciò garantisce un movimento fluido e prolunga la durata.

MANUALE UTENTE MSM1040 Ferm

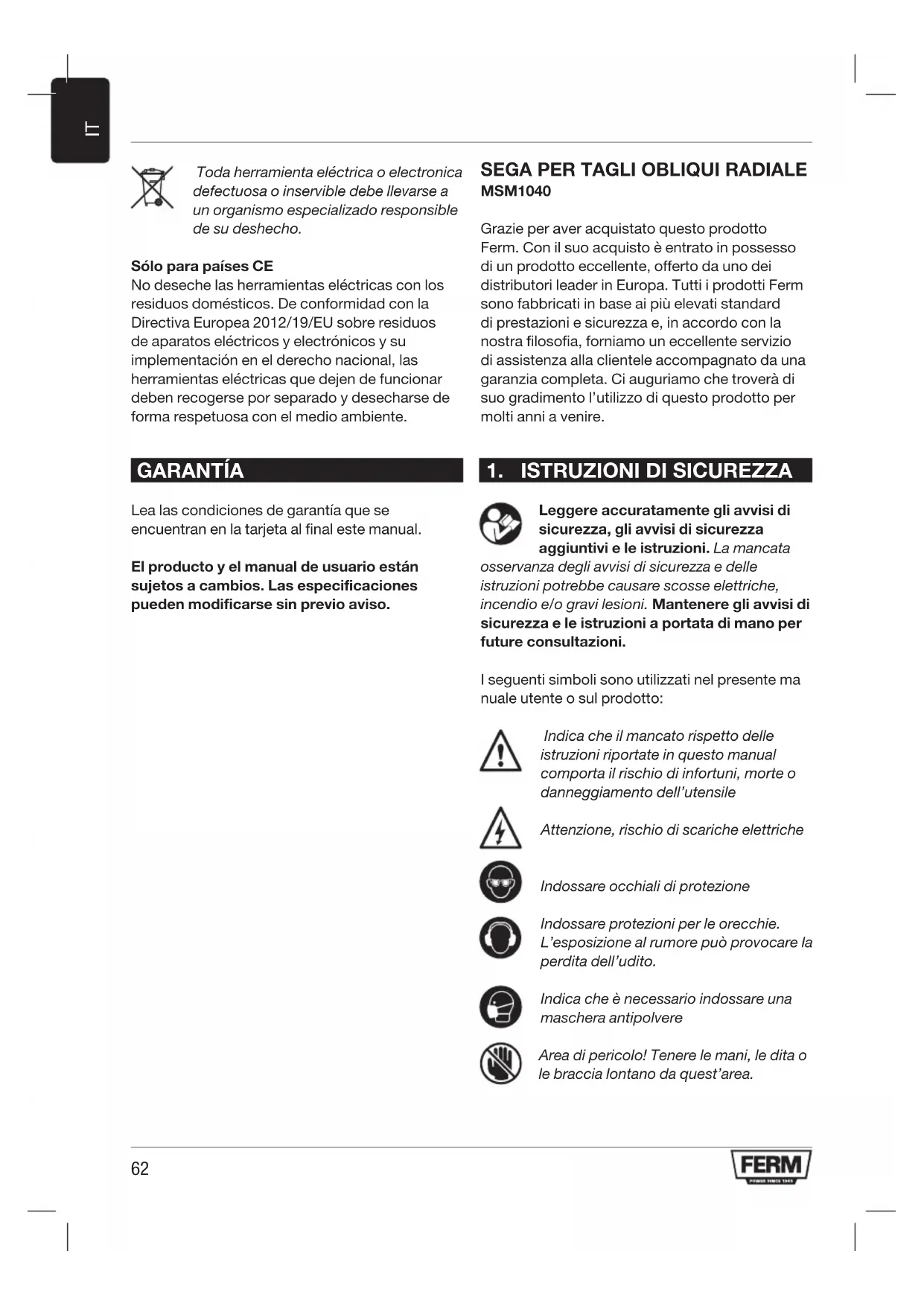

Grazie per aver acquistato questo prodotto Ferm. Con il suo acquisto è entrato in possesso di un prodotto eccellente, offerto da uno dei distributori leader in Europa. Tutti i prodotti Ferm sono fabbricati in base ai più elevati standard di prestazioni e sicurezza e, in accordo con la nostra filosofia, forniamo un eccellente servizio di assistenza alla clientele accompagnato da una garanzia completa. Ci auguriamo che troverà di suo gradimento l'utilizzo di questo prodotto per molti anni a venire.

GARANTÍA

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata

osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente ma nuale utente o sul prodotto:

Indica che il mancato rispetto delle istruzioni riportate in questo manual comporta il rischio di infortuni, morte o danneggiamento dell'utensile

Attenzione, rischio di scariche elettriche

Indossare occhiali di protezione

Indossare protezioni per le orecchie. L'esposizione al rumore può provocare la perdita dell'udito.

Indica che è necessario indossare una maschera antipolvere

Area di pericolo! Tenere le mani, le dita o le braccia lontano da quest'area.

Zona di pericolo! Tenere le mani lontano (10 cm) dalla zona di taglio mentre la macchina è in funzione. Pericolo di lesioni dovute al contatto con la lama.

Non dirigere il raggio laser contro persone o animali e non fissarlo, neanche da lontano. Questo utensile elettrico produce radiazioni laser di classe 2 secondo la norma EN 60825-1. Tali radiazioni possono portare alla perdita della vista.

Dimensioni del disco. Rispettare le dimensioni della lama.

Trasportare l'utensile solo quando si trova nella posizione di trasporto rivolta verso l'interno.

ISTRUZIONI DI SICUREZZA SPECIFICHE

• Le troncatrici sono destinate al taglio del legno o di prodotti simili e non possono essere usate con dischi da taglio abrasivi per tagliare materiale ferroso, come barre, aste, perni, ecc. La polvere abrasiva provoca l'inceppamento delle parti in movimento, come la protezione inferiore. Le scintille prodotte dal taglio abrasive bruciano la protezione inferiore, l'inserto della lama e le altri parti in plastica.
• Se possibile, utilizzare dei morsetti per sostenere il pezzo da lavorare. Se il pezzo viene sostenuto con la mano, mantenerla sempre a una distanza di almeno a 100 mm da entrambi i lati della lama. Non utilizzare questa sega per tagliare pezzi troppo piccoli da fissare con il morsetto o da sostenere con le mani. Se la mano è posizionata troppo vicino alla lama, il rischio di ferirsi è maggiore a causa del contatto con la stessa.
• Il pezzo da lavorare deve essere fermo e fissato con il morsetto o mantenuto contro il guidapezzo e il banco. Non inserire il pezzo direttamente sotto la lama né eseguire tagli "a mano libera" in alcun modo. I pezzi da lavorare incontrollati e mobili potrebbero essere lanciati ad alta velocità, causando possibili lesioni.
• Spingere la troncatrice attraverso il pezzo da lavorare. Non tirare la troncatrice attraverso

il pezzo da lavorare. Per eseguire un taglio, sollevare la testa della troncatrice e posizionarla sopra al pezzo in lavorazione senza tagliarlo, avviare il motore, abbassare la testa della troncatrice e spingere la troncatrice attraverso il pezzo in lavorazione.

Se il taglio viene eseguito tirando la troncatrice, la lama potrebbe saltare sulla parte superiore del pezzo da lavorare, scagliando violentemente il gruppo della lama verso l'operatore.

• Non incrociare mai le mani sulla linea di taglio prevista, né davanti né dietro la lama.
  Sostenere il pezzo da lavorare a mani incrociate, ovvero tenere il pezzo sulla destra della lama con la mano sinistra (e viceversa), è estremamente pericoloso.
• Non mettere le mani dietro il guidapezzo avvicinandosi a più di 100 mm da uno dei due lati della lama, per rimuovere resti di legno o per qualsiasi altro motivo, mentre la lama sta girando. La vicinanza della lama in rotazione alla mano potrebbe non essere evidente e potrebbero verificarsi lesioni gravi.
• Ispezionare il pezzo da lavorare prima di tagliarlo. Nel caso in cui il pezzo da lavorare sia piegato o deformato, fissarlo con i morsetti con la parte esterna del lato piegato rivolta verso il guidapezzo. Accertarsi sempre che non vi siano spazi vuoti tra il pezzo da lavorare, il guidapezzo e il banco lungo la linea di taglio. I pezzi da lavorare piegati o deformati possono distorcersi o spostarsi, provocando un inceppamento della lama in rotazione durante il taglio. Nel pezzo da lavorare non devono essere presenti chiodi o corpi estranei.
• Non utilizzare la troncatrice fino a quando il banco non è sgombro da utensili, resti di legno, ecc., eccetto che il pezzo da lavorare. Nel caso in cui piccoli detriti, pezzi di legno sciolti o altri oggetti entrino in contatto con la lama in movimento potrebbero essere lanciati ad alta velocità.
• Tagliare solo un pezzo alla volta. Più pezzi impilati non possono essere adeguatamente fissati con un morsetto né sostenuti, con il rischio di rimanendo incastrati alla lama o di spostarsi durante il taglio.
• Prima dell'uso, assicurarsi che la troncatrice sia installata o posizionata su una superficie di lavoro piana e solida. Una superficie di

lavoro piana e solida riduce il rischio che la troncatrice diventi instabile.

- Pianificare il lavoro da eseguire. Ogni volta che si modifica l'impostazione dell'angolo di taglio inclinato o di taglio obliquo, assicurarsi che il guidapezzo regolabile sia regolato correttamente per sostenere il pezzo da lavorare, senza interferire con il movimento della lama o con il sistema di protezione.

Senza avviare l'utensile e senza nessun pezzo da lavorare sul banco, fare compiere alla lama della troncatrice un giro completo, simulando il taglio, per accertarsi che non vi sia alcuna interferenza e che non sussista il pericolo di tagliare il guidapezzo.

- Nel caso in cui il pezzo da lavorare sia più lungo o più largo della superficie del banco della troncatrice, predisporre una superficie di appoggio adeguata, come una prolunga del banco, un cavalletto, ecc. I pezzi da lavorare più lunghi o più larghi della superficie del banco della troncatrice, non sostenuti in modo sicuro, possono rovesciarsi. Se un pezzo tagliato o il pezzo da lavorare si rovescia, potrebbe sollevare la protezione inferiore oppure essere scagliato via dalla lama in rotazione.

- Non utilizzare un'altra persona al posto di una prolunga del banco o come sostegno aggiuntivo. Un sostegno instabile per il pezzo da lavorare può provocare l'inceppamento della lama sul pezzo oppure il pezzo potrebbe spostarsi durante l'operazione di taglio, trascinando l'operatore o l'assistente contro la lama in rotazione.

- Non bloccare né premere in alcun modo il pezzo tagliato contro la lama in rotazione. Se confinato, per esempio tramite l'uso dei finecorsa di lunghezza, il pezzo tagliato potrebbe incunearsi contro la lama ed essere scagliato via violentemente.

- Utilizzare sempre un morsetto o un altro dispositivo di fissaggio per offrire un supporto stabile a parti cilindriche come barre e tubi come barre o tubi. Poiché le barre tendono a rotolare durante il taglio, la lama potrebbe “addentarle” trascinandole verso di sé, insieme alla mano dell’operatore.

- Lasciare che la lama raggiunga la piena velocità prima di appoggiarla sul pezzo da lavorare. In questo modo si ridurrà il rischio che il pezzo sia scagliato via.

- In caso di inceppamento del pezzo da lavorare o della lama, spegnere la troncatrice. Attendere l'arresto di tutte le parti in movimento e scollegare la spina dalla presa di corrente e/o rimuovere il pacco batteria. A questo punto liberare il materiale inceppato. Proseguire con il taglio con un pezzo inceppato potrebbe causare la perdita di controllo o il danneggiamento della troncatrice.

- Dopo il completamento dell'operazione di taglio, rilasciare l'interruttore, mantenere abbassata la testa della troncatrice e attendere che la lama si arresti prima di rimuovere il pezzo tagliato. Avvicinarsi con la mano alla lama in movimento è pericoloso.

- Tenere saldamente l'impugnatura quando si esegue un taglio incompleto oppure quando si rilascia l'interruttore prima che la testa della troncatrice sia completamente abbassata. L'azione frenante della troncatrice potrebbe provocare l'abbassamento improvviso della sua testa, causando il rischio di lesioni.

- Tenere pulita l'area di lavoro. Le miscele di materiale sono particolarmente pericolose. La polvere di metallo leggero può prendere fuoco o esplodere.

- Non utilizzare lame spuntate, crepate, piegate o danneggiate. Le lame non affiliate o non correttamente fissate producono un taglio più stretto, provocando un attrito eccessivo, l'inceppamento della lama e un contraccolpo.

• Non utilizzare lame in acciaio (HSS). Queste lame possono rompersi facilmente.

- Utilizzare sempre lame con dimensione e forma corrette (diamante rispetto a cerchio) dei fori dell'albero. Le lame non adatte ai rispettivi pezzi di montaggio avranno una rotazione eccentrica causando la perdita di controllo dell'elettroutensile.

- Non sostituire il laser integrato con un laser di altro tipo. Un laser non compatibile con questo elettroutensile potrebbe rappresentare un rischio per le persone.

- Non rimuovere mai detriti, trucioli di legno, ecc. dall'area di taglio mentre l'elettroutensile è in funzione. Guidare sempre prima il braccio della macchina in posizione neutra, quindi spegnere l'elettroutensile.

- Dopo l'uso della troncatrice attendere che la lama si raffreddi prima di toccarla. La lama

della troncatrice si scalda molto durante il lavoro.

• Non rendere mai irriconoscibili i segnali di avviso sulla macchina.
• Se la radiazione laser colpisce un occhio, chiudere gli occhi e allontanare immediatamente la testa dal raggio.
• Non utilizzare strumenti ottici, come un binocolo, per guardare la sorgente di radiazione. L'occhio potrebbe subire danni.
• Non dirigere il raggio laser verso persone che guardano attraverso un binocolo o strumenti simili. I loro occhi potrebbero subire danni.
• Non apportare modifiche all'apparecchiatura laser. Le opzioni di impostazione descritte in queste istruzioni operative ne assicurano l'utilizzo in sicurezza.
• Non stare in linea con la lama della troncatrice davanti all'utensile elettrico. Tenersi sempre a lato della lama. In questo modo il proprio corpo è protetto da eventuali contraccolpi.
• Tenere le mani, le dita e le braccia lontane dalla lama mentre gira.
• Non avvicinare una mano all'altra quando ci si trova davanti al braccio dell'utensile.
• Evitare che i denti della lama si surriscaldino. Se la lama della troncatrice si surriscalda, arrestare l'elettroutensile. Lasciare raffreddare la lama della troncatrice prima di utilizzare nuovamente la macchina.
• Sostituire immediatamente le lame danneggiate o usurate.
• Usare solo lame, le cui caratteristiche coincidano con quelle riportate nel manuale d'uso e che sono state testate e contrassegnate conformemente alla norma EN 847-1.
• Quando si devono segare pezzi curvi o tondi, questi devono essere fissati in modo specific contro lo slittamento. Nella linea di taglio, non ci dovrebbe essere spazio tra il pezzo in lavorazione, il guidapezzo e il banco della sega. Se necessario, si dovranno fabbricare dispositive speciali.

Sicurezza elettrica

Quando si utilizzano utensili elettrici, rispettare sempre le norme di sicurezza relative al proprio paese per ridurre il rischio di incendi, scosse elettriche e infortuni. Leggere le istruzioni per la sicurezza seguenti e quelle allegate.

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

Sostituzione di cavi o spine

Liberarsi immediatamente di vecchi cavi o spine vecchi dopo averli sostituiti È pericoloso inserire la spina di un cavo allentato nella presa a muro.

Utilizzo di prolunghe

• Per l'alimentazione dell'elettroutensile utilizzare sempre una linea non caricata e/o un cavo di prolunga con conduttori di almeno 1,5 mm 2 e protetto con un fusibile da 16 A. Assicurarsi che tale cavo di prolunga non sia più lungo di 20 metri.
• Questo elettroutensile può essere collegato alla rete monofase (230-240 V / 50 Hz). In caso di dubbio in merito alle disposizioni relative alla messa a terra, consultare prima un elettricista.

2.INFORMAZIONI SULL'UTENSILE

Uso previsto

L'utensile elettrico è destinato all'uso come utensile stazionario per la realizzazione di tagli dritti longitudinali e trasversali nel legno. Consente di realizzare tagli obliqui in orizzontale da -45° a +45° e tagli inclinati in verticale di -45°.

Caratteristiche tecniche

Tensione di rete 220-240V~, 50Hz
Capacità	1900W
Classe utensile II (double insulated)
Velocità senza carico 5000/min
Misura lama 254 x 2,4 x 30mm
Angolo di taglio obliquo 45° (left and right)
Angolo di taglio inclinato 45° (only left)
Capacità di taglio massima della troncatrice:
Taglio obliquo 0°, inclinato 0° 70x310mm
Taglio obliquo 45°, inclinato 45° 40x210mm
Taglio obliquo 45°, inclinato 0° 70x210mm
Taglio obliquo 0°, inclinato 45° 40x310mm
Peso 12,55 kg
Lpa (pressione sonora)	95,4+3 dB(A)
Lwa (potenza sonora) 110+3 dB(A)	108,4+3 dB(A)
Livello delle vibrazioni	<2,5 m/s2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841-1; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livello di esposizione potrebbe aumentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relative accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-6.

1. Pulsante di sicurezza
   2.Impugnatura
2. Interruttore di accensione/spostamento
3. Protezione
4. Protezioneretraibile
   6.Lama
5. Guidapezzoregolabile
6. Manopola per prolunga tavolo
7. Guidapezzo
8. Prolunga del banco
   11.Banco
9. Fori di fissaggio
10. Tavola di taglio
11. Manopola per regolazione angolo di taglio obliquo
12. Leva per regolazione angolo di taglio obliquo
13. Scala graduata per angolo di taglio obliquo
14. Indicatore per angolo di taglio obliquo
15. Laser
16. Indicatore per angolo di taglio inclinato
17. Scala graduata per angolo di taglio inclinato
18. Morsa di bloccaggio del pezzo in lavorazione
19. Manopola per regolazione angolo di taglio inclinato

23.Rullo
24. Vite di regolazione profondità
25. Guide di scorrimento
26. Sacchettoraccoglipolvere
27. Maniglia di trasporto
28. Presa di aspirazione polveri
29. Bullone di fissaggio guide di scorrimento
31. Vite di arresto per angolo di taglio inclinato a 45°
32. Vite di arresto per angolo di taglio inclinato a 0°
33. Braccio di ritrazione vite
34. Bullone di bloccaggio prolunga del banco
35. Bullone di bloccaggio guidapezzo regolabile
36. Vite di regolazione guidapezzo
37. Protezione anti-ribaltamento anteriore
38. Manopola di bloccaggio della posizione
39. Vite senza testa
40.Vite
41. Flangia di bloccaggio
42. Vite di bloccaggio
43.Bloccofuso
44. Manopola del morsetto del pezzo
45. Piastra per impostazione profondità
46.Interruttorelaser
48. Viti di regolazione laser
50. Controdado per angolo di taglio inclinato a 0°
51. Bulloni del guidapezzo

3.MONTAGGIO

Prima di eseguire qualsiasi lavoro sulla macchina, scollegare la spina dalla presa di corrente.

Posizione di trasporto

Figg. B

La manopola di blocco della posizione (38) facilita lo spostamento dell'elettroutensile quando lo si trasporta nei vari luoghi di lavoro.

Sbloccaggio della posizione di trasporto (posizione di lavoro)

1. Premere leggermente l'impugnatura (2) verso il basso.
2. Tirare la manopola di bloccaggio (38) completamente verso l'esterno e bloccarla in posizione ruotandola.
3. Spostare lentamente l'impugnatura (2) verso l'alto.

Bloccaggio nella posizione di trasporto (posizione di trasporto)

Prima di bloccare la macchina in posizione di trasporto, accertarsi che la vite di regolazione della profondità (24) sia regolato su una profondità illimitata. In questo modo, l'impugnatura (2) può essere abbassata completamente senza toccare l'arresto di profondità. Inoltre, rimuovere tutti gli accessori che non possono essere fissati in modo sicuro sulla macchina.

1. Allentare il bullone di bloccaggio delle guide di scorrimento (29), se è serrato.
2. Tirare l'impugnatura (2) in avanti verso di sé e stringere il bullone di bloccaggio delle guide di scorrimento (29);
3. Spingere giù completamente l'impugnatura (2).
4. Bloccare la manopola di bloccaggio della posizione (38) tirandola e successivamente ruotandola.
5. Avvolgere il cavo di alimentazione e legarlo insieme con la fascetta in dotazione.

Dopo aver bloccato la posizione di trasporto, utilizzare la maniglia di trasporto (27) per sollevare e trasportare in sicurezza la macchina.

Per trasportare l'elettroutensile utilizzare solo la maniglia di trasporto e non tenerlo mai dalle protezioni.

Installazione di una macchina stazionaria Figg. A, B, C

Per garantire una manipolazione sicura, l'elettroutensile deve essere fissato su una superficie di lavoro piana e stabile (ad esempio, un banco di lavoro) prima dell'uso. È possibile installare la macchina in due modi:

1. Su un banco di lavoro

In questo caso deve essere fissata al banco di lavoro con delle viti di fissaggio idonee. Per fare questo utilizzare i quattro fori (12), come illustrato nella Fig. D.

2. Su un telaio di supporto

Leggere tutte le avvertenze e le istruzioni incluse con il cavalletto per troncatrice. L'inosservanza delle avvertenze e delle istruzioni seguenti può causare scossa elettrica, incendi e/o gravi lesioni personali.

Assemblare correttamente il cavalletto prima di montare l'elettroutensile. Il corretto assemblaggio è importante per prevenire il rischio di collasso.

In questo caso la macchina deve essere fissata al telaio di supporto con dei bulloni. Per fare questo utilizzare i quattro fori (12), Il telaio di support deve essere ancorato con 4 bulloni alla piastre a pavimento con dimensioni di almeno 1 metro quadrato. Montare l'utensile elettrico sul cavalletto di supporto in posizione di trasporto.

3.Installazioneflessibile

Questo tipo di installazione non è raccomandato dal produttore.

Se, in circostanze eccezionali, non fosse possibile fissare l'elettroutensile su una superficie di lavoro piana e stabile, è possibile improvvisare installandolo con le protezione anti-ribaltamento.

Senza la protezione anti-ribaltamento, l'utensile non sarà stabile e può ribaltarsi soprattutto quando si eseguono tagli obliqui o inclinati con l'angolo massimo di inclinazione e / o angolo di inclinazione.

- Ruotare la protezione anti-ribaltamento in Avanti (37) verso l'interno o l'esterno finché l'elettroutensile non sarà posizionato in piano sulla superficie di lavoro.

Controllo della protezione

Fig. A

La protezione retraibile (5) protegge da contatti accidentali con la lama e da schegge di legno che volano in giro. Prima dell'uso, verificare se la protezione della lama funziona correttamente. Per farlo tirare la maniglia (2) verso il basso e verificare quanto segue:

• La protezione retraibile (5) deve consentire l'accesso alla lama della sega (6) senza entrare in contatto con altre parti.
• Quando la testa di taglio viene ribaltata verso l'alto nella posizione di partenza, la protezione retraibile (5) deve coprire l'intera lama (6) automaticamente.

Sostituzione della lama

Figg. D, E, F

Prima di eseguire qualsiasi lavoro sulla macchina, scollegare la spina dalla presa di corrente.

Per installare la lama indossare guanti di protezione. Pericolo di lesioni personali in caso di contatto con la lama.

Utilizzare esclusivamente lame che corrispondano alle caratteristiche riportate nelle istruzioni per l'uso. Utilizzare esclusivamente lame sulle quali è marcata una velocità uguale o maggiore alla velocità marcata sulla troncatrice.

Non usare in nessun caso dei dischi abrasivi come dispositivo di taglio.

Prima di sostituire la lama, si consiglia vivamente di impostare l'angolo di taglio obliquo e l'angolo di taglio inclinato su 0°. In caso contrario, l'accesso potrebbe essere limitato.

• Scollegare l'utensile dalla rete elettrica.
• Rimuovere la vite (33) che fissa il braccio retrattile alla copertura della lama.
• Rimuovere la vite (40) per poter rimuovere il copribullone sollevando la copertura della lama (5) verso l'alto.
• A questo punto, devono essere visibili sia il bullone della lama (42) che la flangia (41), come mostrato in Fig. E.
• Premere il pulsante di blocco della lama (43). Ruotare la lama a mano con cautela fino a quando non si blocca.
• Utilizzare una chiave esagonale per rimuovere il bullone della lama (42) allentandolo in senso orario.
• Rimuovere la flangia (41) e la lama.
• Rimontare la lama accertandosi che la freccia su di essa punti nella stessa direzione della freccia sull'utensile. I denti della lama devono essere rivolti verso il basso.
• Fissare il bullone della lama (42) utilizzando il pulsante di blocco della lama (43) per bloccarlo saldamente.
  • Abbassare la copertura della lama (5) per far

tornare in posizione il copribullone e serrare la vite (40).

• Fissare nuovamente il braccio retrattile sulla copertura della lama (5) serrando la vite (33).
• Ruotare la lama e verificare che la protezione funzioni senza inceppamenti.

Aspirazione delle polveri

Figg. A, B, T

Fornire una buona ventilazione sul posto di lavoro.

Indossare una mascherina.

La polvere di materiali come la vernice al piombo e alcuni tipi di legno può essere dannosa per la salute. L'inalazione di questa polvere può causare reazioni allergiche e/o causare malattie respiratory per l'utilizzatore o le persone che si trovano nelle immediate vicinanze. Alcuni tipi di polveri, come quella proveniente dal legno di quercia o di faggio, sono classificati come cancerogeni, in special modo se combinati con additivi chimici per il trattamento del legno (prodotti per la preservazione del legno a base di cromo). Si consiglia vivamente di utilizzare un sistema di aspirazione delle polveri adatto al materiale, laddove possibile.

Evitare che si accumuli polvere nel luogo di lavoro. La polvere può facilmente incendiarsi.

Il sistema di aspirazione delle polveri può essere ostruito da polvere, schegge o frammenti di pezzi in lavorazione. Pertanto, deve essere pulito regolarmente. Procedere come descritto di seguito:

1. Staccare la spina dalla presa di corrente.
2. Attendere fino al completo arresto della lama.
3. Rimuovere le eventuali ostruzioni, se necessario

Montaggio del sacchetto raccoglipolvere

Figg. A, B

Premere il morsetto del sacchetto raccoglipolvere (26) e farlo scorrere sulla presa di aspirazione polveri (28) sul retro della macchina. Il sacchetto raccoglipolvere rimane in posizione quando si rilascia il morsetto.

Collegamento di un dispositivo di aspirazione delle polveri

Figg. A, B, T

Il dispositivo di aspirazione delle polveri deve essere adatto al materiale del pezzo in lavorazione.

Durante l'aspirazione di polvere secca particolarmente dannosa per la salute o cancerogena, utilizzare un dispositivo di aspirazione delle polveri specifico.

Il tubo di tubo di un dispositivo di aspirazione può essere collegato alla presa di aspirazione (28). Per farlo, collegare semplicemente il tubo di aspirazione al connettore del dispositivo di aspirazione della polvere.

4.FUNZIONAMENTO

Prima di accendere la macchina, controllare sempre che la lama sia montata correttamente. La lama deve girare in modo uniforme.

Controllare sempre le protezioni prima dell'uso.

Per tutti i tagli, assicurarsi prima che la lama non venga mai a contatto con il guidapezzo, il morsetto di bloccaggio del pezzo o altre parti della macchina. Rimuovere eventuali dispositivi di arresto ausilia-ri montati o regolarli di conseguenza.

Sostegno dei pezzi in lavorazione

Figg. A, G

I pezzi da tagliare devono essere sempre sostenuti correttamente. Le prolunghe del banco (10) possono essere allungate a destra e a sinistra per sostenere un pezzo. Procedere come descritto di seguito:

• Spostare la prolunga del banco (10) nella posizione desiderata.
• Ruotare la manopola per prolunga tavolo (8) verso l'interno o l'esterno, finché la tavola non sarà posizionata in piano sulla superficie di lavoro.

Quando si tagliano pezzi extra lunghi, sotto l'estremità libera di tali pezzi deve essere posto un appoggio aggiuntivo oppure essere sostenuta.

Bloccaggio del pezzo in lavorazione

Figg. G

I pezzi in lavorazione devono essere sempre ben serrati. Il morsetto di bloccaggio del pezzo in lavorazione (21) può essere posizionato sia a destra che a sinistra per sostenere il pezzo. Procedere come descritto di seguito:

1. Assicurarsi che il pezzo sia premuto saldamente contro il guidapezzo (9).
2. Inserire il morsetto di bloccaggio del pezzo in lavorazione (21) in dotazione in uno dei fori previsti per questo scopo, come illustrato nella Figura G;
3. Regolare l'asta filettata del morsetto di bloccaggio (21) all'altezza del pezzo da tagliare.
4. Stringere saldamente l'asta filettata del morsetto di bloccaggio (21) per fissare il pezzo in posizione. Per allentarla, svitare semplicemente l'asta filettata del morsetto di bloccaggio (21).

La manopola del morsetto di bloccaggio (44) può essere utilizzata per regolare più rapidamente l'altezza del morsetto stesso (21). Dopo aver regolato l'altezza, stringere sempre saldamente l'asta filettata del morsetto di bloccaggio (21) per fissure in posizione il pezzo in lavorazione.

Regolazione del guidapezzo

Figg. G

Regolare sempre il guidapezzo in base al tipo di taglio specifico.

Quando vengono eseguiti angoli obliqui e / o inclinati è necessario spostare il guidapezzo regolabile (7) in base alla direzione del taglio. In questo modo, il pezzo in lavorazione è sempre adeguatamente sostenuto dal guidapezzo in ogni condizione. Procedere come descritto di seguito:

1. Allentare il bullone di fissaggio del guidapezzo regolabile (35).
2. Regolare il guidapezzo in base al taglio desiderato. Per tagli obliqui o diritti il guidapezzo deve essere spostato verso la lama (max 8 mm) senza toccarla. Per tagli inclinati il guidapezzo deve essere spostato verso l'esterno, nella direzione opposta alla lama (max 8 mm) senza toccarla.
3. Stringere il bullone di fissaggio del guidapezzo regolabile (35).
4. Per garantire che la lama non entri in contatto

con il guidapezzo regolabile (35), si consiglia di eseguire una prova del movimento della lama, senza accendere la macchina.

Regolazione dell'angolo di taglio obliquo Figg. A

L'angolo di taglio obliquo può essere regolato tra 45° a sinistra e 45° a destra. Per una regolazione rapida e precisa degli angoli di taglio usati comunemente sul piano del banco sega sono disponibili degli indicatori prestabiliti in corrispondenza degli angoli 0°, 15°, 22,5°, 30° e 45°.

Regolazione dell'angolo di taglio obliquo a un alore prestabilito

1. Allentare la manopola di regolazione dell'angolo di taglio obliquo (14);
2. Spingere la leva di regolazione dell'angolo di taglio obliquo (15) e ruotare il piano del banco sega (11) verso sinistra o destra fino al valore preimpostato desiderato. L'angolo può essere letto sulla scala per angolo di taglio obliquo (16) mediante l'indicatore dell'angolo di taglio obliquo (17).
3. Rilasciare la leva. La leva deve essere percepita per innestarsi nel fermo del valore preimpostato.
4. Stringere la manopola di regolazione dell'angolo di taglio obliquo (14).

Regolazione dell'angolo di taglio obliquo su qualsiasi angolo richiesto

1. Allentare la manopola di regolazione dell'angolo di taglio obliquo (14);
2. Tirare la leva di regolazione dell'angolo di taglio obliquo (15) e ruotare il piano del banco sega (11) verso sinistra o destra fino alla posizione desiderata. L'angolo può essere letto sulla scala per angolo di taglio obliquo (16) mediante l'indicatore dell'angolo di taglio obliquo (17).
3. Rilasciare la leva e stringere la manopola di regolazione dell'angolo di taglio obliquo (14).

Regolazione dell'angolo di taglio inclinato Figg. A, B

L'angolo di taglio inclinato può essere impostato tra 0° e +45° a sinistra. Procedere come descritto di seguito:

1. Allentare la manopola di regolazione dell'angolo di taglio inclinato (22);
2. Inclinare la testa della troncatrice usando l'impugnatura (2) finché l'indicatore (19) legge la

posizione desiderata sulla scala per l'angolo di taglio inclinato (20).

1. Serrare la manopola di regolazione dell'angolo di taglio inclinato (22);

Accensione e spegnimento della macchina Figg. A

• Per accendere la macchina tenere premuto il pulsante di sicurezza (1), quindi premere l'interruttore di accensione/spegnimento (3).
• Per arrestare la macchina rilasciare l'interruttore di accensione/spegnimento (3).

Esecuzione di un taglio trasversale

Figg. H, I

Seguire questi passaggi per eseguire un taglio perpendicolare alla vena del legno.

1. Regolare l'angolo di taglio obliquo e l'angolo di taglio inclinato su 0°.
2. Spostare il guidapezzo regolabile nella posizione interna, verso la lama. La distanza massima tra il guidapezzo regolabile (35) e la lama (6) è di 8 mm, come mostrato nella Figura I. Assicurarsi che il guidapezzo non tocchi la lama.
3. Bloccare saldamente il pezzo in lavorazione.
4. Accendere la macchina. Assicurarsi che la lama abbia raggiunto la massima velocità.
5. A questo punto spingere lentamente l'impugnatura verso il basso in modo che la lama tagli attraverso il pezzo in lavorazione e passi attraverso la scanalatura nel piano del banco sega. Non esercitare molta pressione sulla testa di taglio. Lasciare che l'elettroutensile svolga il lavoro.
6. Sollevare delicatamente l'impugnatura e spegnere la macchina, rilasciando l'interruttore.

Esecuzione di un taglio obliquo

Figg. I, J

Seguire i passaggi elencati sotto per eseguire un taglio in angolo rispetto alla superficie del legno.

1. Regolare l'angolo di taglio obliquo nella posizione desiderato e l'angolo di taglio inclinato su 0°.
2. Spostare il guidapezzo regolabile nella posizione interna, verso la lama. La distanza massima tra il guidapezzo regolabile (35) e la lama (6) è di 8 mm, come mostrato nella Figura I. Assicurarsi che il guidapezzo non tocchi la lama.
3. Bloccare saldamente il pezzo in lavorazione.
4. Accendere la macchina. Assicurarsi che la lama

abbia raggiunto la massima velocità.

1. A questo punto spingere lentamente l'impugnatura verso il basso in modo che la lama tagli attraverso il pezzo in lavorazione e passi attraverso la scanalatura nel piano del banco sega. Non esercitare molta pressione sulla testa di taglio. Lasciare che l'elettroutensile svolga il lavoro.

2. Sollevare delicatamente l'impugnatura e spegnere la macchina, rilasciando l'interruttore.

Esecuzione di un taglio inclinato

Figg. K, L

Seguire i passaggi elencati sotto per eseguire un taglio in angolo rispetto al bordo del legno.

1. Regolare l'angolo di taglio obliquo su 0° e l'angolo di taglio inclinato sulla posizione desiderata.
2. Spostare il guidapezzo regolabile in posizione esterna, lontano dalla lama. La distanza massima tra il guidapezzo regolabile (35) e la lama (6) è di 8 mm, come mostrato nella Figura L. Assicurarsi che il guidapezzo non tocchi la lama.
3. Bloccare saldamente il pezzo in lavorazione. Assicurarsi che il morsetto di bloccaggio del pezzo in lavorazione sia posizionato sul lato destro.
4. Accendere la macchina. Assicurarsi che la lama abbia raggiunto la massima velocità.
5. A questo punto spingere lentamente l'impugnatura verso il basso in modo che la lama tagli attraverso il pezzo in lavorazione e passi attraverso la scanalatura nel piano del banco sega. Non esercitare molta pressione sulla testa di taglio. Lasciare che l'elettroutensile svolga il lavoro.
6. Sollevare delicatamente l'impugnatura e spegnere la macchina, rilasciando l'interruttore.

Esecuzione di un taglio composto

Figg. L, M

Seguire i passaggi elencati sotto per creare un taglio composto da un taglio obliquo e da un taglio inclinato.

1. Regolare l'angolo di taglio obliquo e l'angolo di taglio inclinato sulla posizione desiderata.
2. Spostare il guidapezzo regolabile in posizione esterna, lontano dalla lama. La distanza massima tra il guidapezzo regolabile (35) e la lama (6) è di 8 mm, come mostrato nella Figura L. Assi-

curarsi che il guidapezzo non tocchi la lama.

1. Bloccare saldamente il pezzo in lavorazione. Assicurarsi che il morsetto di bloccaggio del pezzo in lavorazione sia posizionato sul lato destro.
2. Accendere la macchina. Assicurarsi che la lama abbia raggiunto la massima velocità.
3. A questo punto spingere lentamente l'impugnatura verso il basso in modo che la lama tagli attraverso il pezzo in lavorazione e passi attraverso la scanalatura nel piano del banco sega. Non esercitare molta pressione sulla testa di taglio. Lasciare che l'elettroutensile svolga il lavoro.
4. Sollevare delicatamente l'impugnatura e spegnere la macchina, rilasciando l'interruttore.

Uso della funzione di scorrimento

Figg. A

Per pezzi extra larghi, la macchina è dotata di una funzione di scorrimento. Quando si utilizza la funzione di scorrimento, assicurarsi di allentare il bullone di bloccaggio delle guide di scorrimento (29). Allontanare l'impugnatura (2) lontano dal guidapezzo (9), finché la lama si trova davanti al pezzo in lavorazione. Guidare lentamente il braccio dell'utensile verso il basso con l'impugnatura, quindi spingere l'impugnatura (2) verso il guidapezzo (9) ed effettuare il taglio attraverso il pezzo con avanzamento uniforme.

Per pezzi di piccole dimensioni, è possible bloccare lo scorrimento nella posizione posterior della lama con il bullone di bloccaggio delle guide di scorrimento (29). Se si desidera una maggiore larghezza di taglio, è necessario allentare il bullone di bloccaggio delle guide di scorrimento (29).

Regolazione dell'arresto di profondità

Figg. N

L'arresto di profondità può essere regolato, per limitare la profondità di taglio. Questo dispositivo può essere usato per tagliare facilmente una scanalatura. Procedere come descritto di seguito:

1. Spostare la piastra per impostazione profondità (45) sulla sinistra.
2. Regolare la manopola di regolazione della profondità (24) alla profondità desiderata;

Accensione e spegnimento del laser

Figg. G, O

Premere l'interruttore del laser (46) per accendere/spegnere il laser.

Regolazione fine

Prima di qualsiasi intervento di regolazione, scollegare la spina dalla presa di corrente.

Per garantire tagli precisi, le impostazioni di base della troncatrice devono essere controllate e regulate prima del primo utilizzo e dopo un uso intensivo. A tale scopo sono necessari strumenti speciali adatti. Il servizio post-vendita FERM aiuterà a gestire questo lavoro in modo rapido e affidabile.

Regolazione fine del laser

Figg. O

Se il laser (18) cessa di indicare la linea di taglio corretta è possibile ripetere la regolazione.

Procedere come descritto di seguito:

- Allentare le viti di regolazione del laser (48) e posizionare il laser spostandolo finché il laser non colpisce i denti della lama (6);

Messa a punto dell'angolo di taglio a 0°

Figg. P, Q

1. Regolare l'angolo di taglio obliquo e l'angolo di taglio inclinato su 0°.
2. Abbassare l'impugnatura (2) e fissarla con la manopola di bloccaggio della posizione (38).
3. Bloccare il movimento di scorrimento utilizzando il bullone di bloccaggio di guide di scorrimento (29).
4. Impostare il calibro per angoli su 90° e posizionarlo banco (11), come mostrato nella figura Q. La gamba del calibro per angoli deve essere a filo con la lama (6) per tutta la sua lunghezza.
5. Allentare il controdado per l'angolo di taglio inclinato a 0° (50).
6. Regolare la vite di arresto per l'angolo di taglio inclinato a 0° (32) finché la gamba del calibro per angoli non sarà a filo con la lama per tutta la sua lunghezza;
7. Stringere nuovamente il controdado per l'angolo di taglio inclinato a 0° (50).

Successivamente controllare la posizione dell'indicatore dell'angolo (19). Se necessario, allentare il puntatore con un cacciavite a stella, spostarlo sulla posizione 0° sulla scala graduata per l'angolo di taglio inclinato (20) e serrare nuovamente la vite di fissaggio.

Regolazione fine dell'angolo di taglio inclinato di 45°

Figg. P, R

1. Regolare l'angolo di taglio obliquo e l'angolo di taglio inclinato su 45°.
2. Abbassare l'impugnatura (2) e fissarla con la manopola di bloccaggio della posizione (38).
3. Bloccare il movimento di scorrimento utilizzando il bullone di bloccaggio di guide di scorrimento (29).
4. Impostare un calibro per angoli su 45° e posizionarlo sul banco (11), come illustrato nella figura R. La gamba del calibro per angoli deve essere a filo con la lama (6) per tutta la sua lunghezza.
5. Regolare la vite di arresto per l'angolo di taglio inclinato a 45° (31) finché la gamba del calibre per angoli non sarà a filo con la lama per tutta la sua lunghezza;

Successivamente controllare la posizione dell'indicatore dell'angolo (19). Se necessario, allentare il puntatore con un cacciavite a stella, spostarlo sulla posizione 45° sulla scala graduata per l'angolo di taglio inclinato (20) e serrare nuovamente la vite di fissaggio.

Regolazione fine dell'angolo di taglio obliquo a 0° Figg. B, G, S

1. Regolare un calibro per angoli su 0° sul banco (11) e posizionarlo tra il guidapezzo (9) e la lama (6).
2. La gamba del calibro per angoli deve essere a filo con la lama (6) per tutta la sua lunghezza.
3. Allentare tutti e quattro i bulloni di fissaggio del guidapezzo (51) e regolare il guidapezzo (9) finché la gamba del calibro per angoli sarà a filo con la lama per tutta la sua lunghezza.
4. Stringere di nuovo tutti e quattro i bulloni di fissaggio del guidapezzo (51). Successivamente controllare la posizione dell'indicatore dell'angolo (17). Se necessario, allentare il puntatore con un cacciavite a stella,, posizionarlo su 0° sulla scala graduata per angolo di taglio obliquo (16) e serrare nuovamente la vite di fissaggio.

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile..

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

Pulizia delle protezioni

Prima di utilizzare la macchina, controllare sempre che non vi siano detriti sulla protezione (4) e sulla protezione retraibile (5). Rimuovere la vecchia segatura e le schegge con un pennello o uno strumento simile.

Sostituzione dell'inserto del banco

Sostituire immediatamente gli inserti del banco danneggiati.

Con un inserto del banco danneggiato (13) vi è il rischio che piccole parti si incastrino tra l'inserto del banco e la lama, bloccando quest'ultima. Per sostituire l'inserto del banco:

1. Rimuovere le viti dell'inserto del banco con un cacciavite a stella. Se necessario, regolare l'angolo di taglio obliquo e l'angolo di taglio inclinato per accedere a queste viti.
2. Rimuovere l'inserto del banco.
3. Installare un inserto del banco nuovo.
4. Stringere le viti con un cacciavite a stella.

Guide di scorrimento

La sporcizia può danneggiare le guide di scorrimento (25) e di conseguenza il funzionamento della macchina.

• Pulire regolarmente le guide di scorrimento con un panno morbido.
• Fare cadere qualche goccia di olio lubrificante sulle guide di scorrimento.
• Spostare la troncatrice avanti e indietro in modo che l'olio si distribuisca sulle guide per tutta la lunghezza.

AMBIENTE

Per impedire danni durante il trasporto, l'utensile viene fornito in un imballaggio robusto. L'imballaggio è realizzato in materiale riciclabile ogniqualvolta ciò sia possibile, pertanto sfruttare le possibilità di riciclaggio della confezione. Quando si sostituisce un utensile, portare l'utensile vecchio al concessionario. Qui verrà trattato in modo rispettoso dell'ambiente.

I dispositivi elettrici o elettronici danneggiati e/o scartati devono essere consegnati presso le apposite strutture di raccolta.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

GARANZIA

Leggere le condizioni di garanzia riportate sulla scheda della garanzia fornita separatamente.

Il prodotto e il manuale dell'utente sono soggetti a variazioni. Le specifiche possono essere modificate senza preavviso.

RADIÁLIS GÉRFÜRÉSZ MSM1040
