MODE D'EMPLOI MSM1040 Ferm

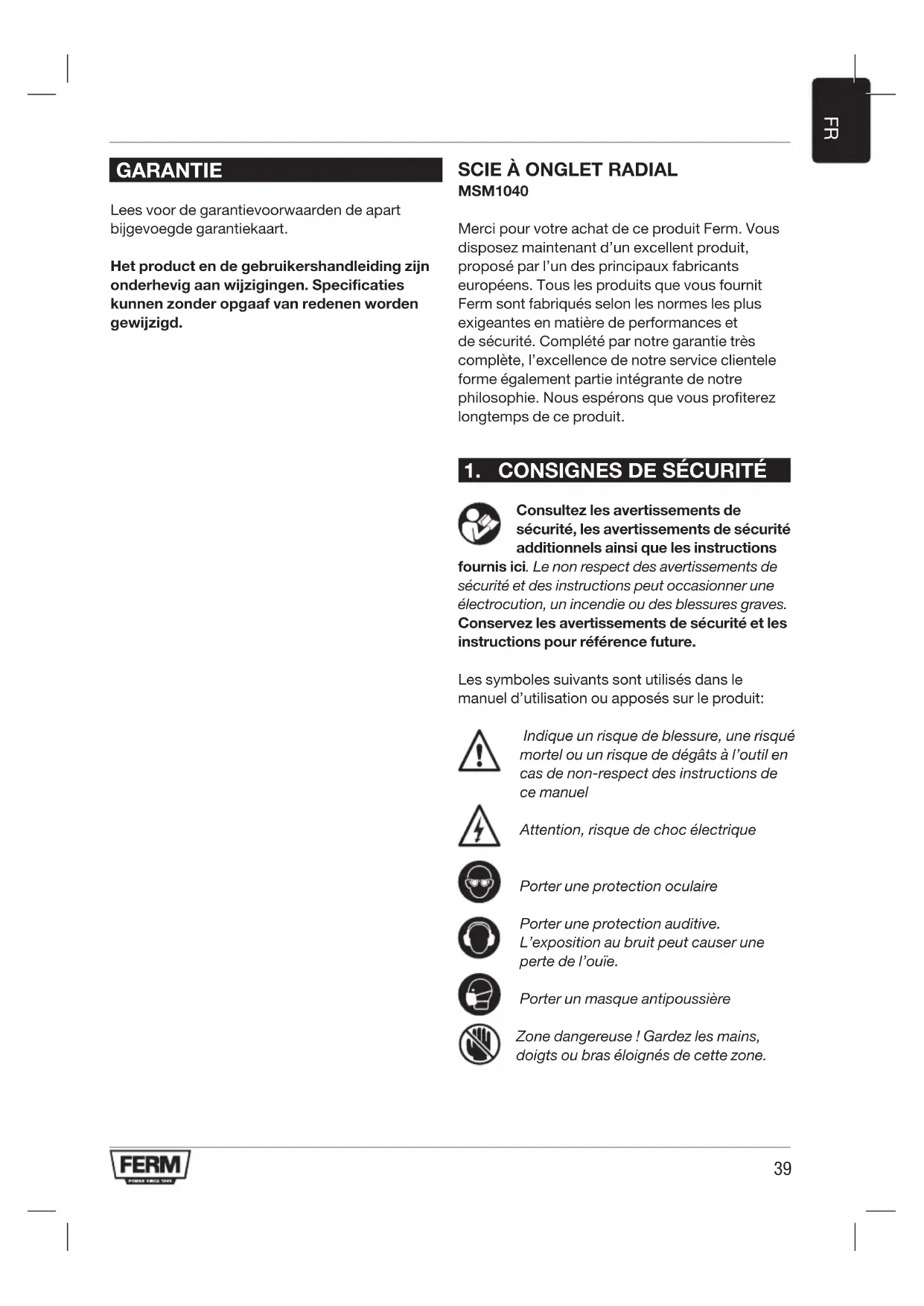

MSM1040 Merci pour votre achat de ce produit Ferm. Vous disposez maintenant d’un excellent produit, proposé par l’un des principaux fabricants européens. Tous les produits que vous fournit Ferm sont fabriqués selon les normes les plus exigeantes en matière de performances et de sécurité. Complété par notre garantie très complète, l’excellence de notre service clientele forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1. CONSIGNES DE SÉCURITÉ

Consultez les avertissements de sécurité, les avertissements de sécurité additionnels ainsi que les instructions fournis ici. Le non respect des avertissements de sécurité et des instructions peut occasionner une électrocution, un incendie ou des blessures graves. Conservez les avertissements de sécurité et les instructions pour référence future. Les symboles suivants sont utilisés dans le manuel d’utilisation ou apposés sur le produit: Indique un risque de blessure, une risqué mortel ou un risque de dégâts à l’outil en cas de non-respect des instructions de ce manuel Attention, risque de choc électrique Porter une protection oculaire Porter une protection auditive. L’exposition au bruit peut causer une perte de l’ouïe. Porter un masque antipoussière Zone dangereuse ! Gardez les mains, doigts ou bras éloignés de cette zone.40

Zone de danger ! Tenir les mains éloignées (10 cm) de la zone de coupe lorsque la machine est en marche. Risque de blessure en cas de contact avec la lame de scie Ne pas diriger le faisceau laser vers les personnes ou les animaux et ne pas regarder directement le faisceau laser, même de loin. Cet outil électrique génère une radiation laser de classe 2 selon EN60825-1. Il est capable de provoquer la cécité Dimensions du disque. Respecter les dimensions de la lame de scie. Transporter la machine uniquement lorsqu’elle se trouve en position de transport interne

• Les scies à onglets sont destinées à couper le bois ou des produits assimilés, et ne peuvent pas être utilisées avec une meule tronçonneuse pour la coupe de matériaux ferreux tels que des barres, tiges, goujons, etc. La poussière d’abrasif provoque le coincement des pièces mobiles telles que le protecteur inférieur. Les étincelles générées par une coupe abrasive provoquent l’- inammation du protecteur inférieur, de l’insert de saignée et des autres pièces en plastique.

Utiliser dans toute la mesure du possible des presseurs pour soutenir la pièce. En cas de soutien de la pièce à la main, il faut toujours maintenir la main à une distance d’au moins 100mm de chaque côté de la lame de scie. Ne pas utiliser cette scie pour couper des pièces qui sont trop petites pour pouvoir être serrées en toute sécurité ou tenues à la main. Une main placée trop près de la lame de scie augmente le risque de blessure par contact avec la lame.

• La pièce doit être xe et serrée ou maintenue contre le guide et la table. Ne jamais avancer la pièce dans la lame ou ne jamais couper “à main levée”. Des pièces non maintenues ou mobiles peuvent être éjectées à des vitesses élevées et provoquer de ce fait des blessures.

• Scier la pièce en exerçant une poussée sur la scie. Ne pas scier la pièce en exerçant une traction sur la scie. Pour effectuer une coupe, lever la tête d’abattage et la placer au- dessus de la pièce sans la couper, lancer le moteur, appuyer sur la tête d’abattage et scier la pièce en exerçant une poussée sur la scie. Une operation de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le sommet de la pièce et de propulser violemment ainsi l’assemblage de la lame vers l’opérateur.

• Ne jamais croiser la main avec la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Soutenir la pièce “main croisée”, c’est-à-dire en maintenant la pièce du côté droit de la lame de scie avec la main gauche ou inversement est très dangereux.

Ne pas approcher les mains de la partie arrière du guide à une distance de moins de 100 mm par rapport à chaque côté de la lame de scie, an de retirer des copeaux de bois, ou pour toute autre raison, et ce, alors que la lame tourne. La proximité de la lame de scie en rotation et de la main peut ne pas être évidente et peut risquer de provoquer de graves blessures.

• Examiner la pièce avant de la couper. Si la pièce est courbée ou gauchie, la serrer avec la face courbée extérieure dirigée vers le guide. Toujours s’assurer de l’absence d’espace entre la pièce, le guide et la table le long de la ligne de coupe. Les pièces pliées ou gauchies peuvent se tordre ou se décaler et peuvent entraîner un blocage de la lame de scie en rotation lors de la coupe. Il convient que la pièce ne comporte aucun clou ni aucun corps étranger.

• Ne pas utiliser la scie tant que la table n’est pas dégagée de tous les outils, copeaux de bois, etc., à l’exception de la pièce. Les petits débris, les morceaux de bois détachés ou d’autres objets en contact avec la lame en rotation peuvent être éjectés avec une vitesse élevée.

• Ne couper qu’une seule pièce à la fois. Plusieurs pièces empilées ne peuvent être serrées ou entourées de manière appropriée et peuvent bloquer la lame ou se décaler lors de la coupe.

• S’assurer que la scie à onglets est montée ou41

placée sur une surface de travail solide de niveau avant utilisation. Une surface de travail solide de niveau réduit le risque d’instabilité de la scie à onglets.

• Planier votre travail. À chaque changement de réglage de l’angle de biseau ou d’onglet, s’assurer que le guide réglable est réglé correctement an de soutenir la pièce, et n’affecte pas la lame ou le système de protection. Sans mettre l’outil en position “MARCHE” et sans aucune pièce placée sur la table, déplacer la lame de scie en simulant une coupe complete an de s’assurer de l’absence de tout obstacle ou de tout risque de sectionnement du guide.

• Prévoir un support approprié tel que des rallonges de table, des chevalets de sciage, etc. pour une pièce plus large ou plus longue que le plateau de la table. Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas soutenues de manière sûre. Un basculement de la pièce coupée ou de la pièce à couper peut souleverle protecteur inférieur ou la pièce coupée ou à couper peut être éjectée par la lame en rotation.

• Ne pas demander à une tierce personne de server de rallonge de table ou de support supplémentaire. Un support instable de la pièce peut entraîner le blocage de la lame ou le decalage de la pièce lors de la coupe, vous entraînant, de même que l’assistant, dans la lame en rotation.

• La pièce coupée ne doit pas être coincée ou comprimée par quelque moyen que ce soit contre la lame de scie en rotation. Si elle devait être enserrée, c’est-à-dire à l’aide de butées longitudinales, la pièce coupée pourrait être coincée contre la lame et être éjectée violemment.

• Toujours utiliser un presseur ou un appareil de serrage conçu pour soutenir correctement tout matériau rond tel que des tiges ou des tubes. Les tiges ont tendance à rouler lors de leur coupe, ce qui provoque une “action de morsure” de la lame et entraîne la pièce et la main dans ladite lame.

• Laisser la lame atteindre sa vitesse maximale avant qu’elle n’entre en contact avec la pièce. Cela réduit le risque d’éjection de la pièce.

• Lorsque la pièce ou la lame est coincée, metre la scie à onglets en position arrêt. Attendre l’arrêt complet de toutes les parties mobiles et débrancher la prise de la source d’alimentation et/ou retirer le bloc- piles. Libérer ensuite le matériau coincé. Un sciage continu avec une pièce coincée peut entraîner une perte de contrôle ou endommager la scie à onglets.

• Une fois la coupe achevée, relâcher l’interrupteur de puissance, abaisser la tête d’abattage et attendre l’arrêt de la lame avant de retirer la pièce coupée. Il est dangereux d’approcher la main de la lame qui continue de tourner.

• Maintenir la poignée fermement lors de la réalisation d’une coupe incomplète ou lors du relâchement de l’interrupteur de puissance avant que la tête d’abattage ne soit totalement à l’arrêt. Le freinage de la scie peut provoquer une saccade descendante de la tête d’abattage, entraînant de ce fait un risque de blessure.

• Veuillez à une bonne propreté du poste de travail. Les mélanges de matériau sont particulièrement dangereux. La poussière de métal ne peut s’enammer ou exploser.

• N’utilisez pas de lames émoussées, ssurées, déformées ou endommagées. Les lames aux dents émoussées ou mal alignées génèrent lors de la coupe une fente trop étroite. Il en résulte une friction anormalement élevée ainsi qu’un plus grand risque de coincement de la lame, de rebond ou de contrecoup.

• N’utilisez pas de lames en acier HSS (acier rapide). De telles lames se cassent facilement.

• Toujours utiliser des lames de scie de dimensions et de forme appropriées des alésages centraux (lame de scie au diamant contre lame de scie ronde). Des lames qui ne sont pas conformes aux matériels de montage de la scie seront excentrées, provoquant une perte de contrôle.

• Ne remplacez en aucun cas le laser intégré contre un laser d’un autre type. Un laser inadapté à cet outil électroportatif pourrait représenter un danger pour les personnes.

• N’essayez jamais d’enlever des résidus de coupe, copeaux de bois ou autre de la zone de coupe pendant le fonctionnement de l’outil électroportatif. Amenez le bras de l’outil en position de repos puis éteignez l’outil42

• Après avoir utilisé la scie, ne touchez pas la lame avant qu’elle ne soit refroidie. La lame de scie s’échauffe fortement en cours d’utilisation.

• Assurez-vous que les étiquettes d’avertissement qui se trouvent sur l’outil électroportatif soient toujours lisibles.

• Au cas où le faisceau laser frappe un oeil, fermez immédiatement les yeux et déplacez la tête pour l’éloigner du faisceau. N’apportez jamais de modications au dispositif laser.

• N’utilisez pas d’instruments optiques collecteurs de lumière (jumelles, etc.) pour regarder la source de rayonnement. Vous pourriez vous abîmer les yeux.

• Ne dirigez pas le faisceau laser vers des personnes en train de regarder à travers des jumelles ou un autre instrument optique. Vous pourriez leur causer des lésions oculaires.

• N’apportez aucune modication au dispositive laser. Vous pouvez faire usage sans danger des possibilités de réglage décrites sans cette notice.

• Ne restez pas en ligne avec la lame de scie devant l’outil électrique. Restez toujours sur le côté de la lame de scie. Cela permet de vous protéger contre un éventuel rebond.

• Gardez toujours vos mains, vos doigts et vos bras loin de la lame de scie en rotation.

• Ne croisez pas les mains devant le bras de l’outil.

• Évitez toute surchauffe des dents de la scie. Si la lame de scie surchauffe, arrêtez la machine. Laissez la lame de scie refroidir avant de reutiliser la machine.

• Remplacez immédiatement les lames de scie endommagées et usées.

• N’utilisez que des lames de scie qui correspondent aux spécications données dans ce manuel d’utilisation, qui ont été testées et qui sont marquees conformément à la norme EN 847-1.

• Si vous sciez des pièces incurvées ou rondes, elles doivent être tout spécialement xées pour les empêcher de glisser. Au niveau de la ligne de coupe, il ne doit y avoir aucun espace entre l’ouvrage, la garde et le plateau de la scie. Vous devez si nécessaire fabriquer des xations spéciales. Sécurité électrique Lors d’utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risqué d’incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part. Vérifiez si la tension d‘alimentation électrique correspond bien à celle de la plaque signalétique. En cas de changement de câbles ou de ches Jetez immédiatement les câbles ou ches usages dès qu’ils sont remplacés par de nouveaux exemplaires. Il est dangereux de brancher la che d’un câble défait dans une prise de courant. Utilisation de rallonges

• Pour l‘alimentation de cet appareil, utilisez toujours une conduite non-chargée et/ou une rallonge avec conducteurs d‘au moins 1,5 mm2 et sécurisées par un fusible de 16 A. Veillez à ce que la longueur de cette rallonge n‘excède pas les 20 mètres.

• Cet appareil peut être mis en circuit sur le réseau monophasé (230-240 V~ 50 Hz). Si vous avez un doute sur la nature du courant, consultez d‘abord votre électricien.

2. INFORMATION DE LA

MACHINE Introduction Cet appareil électrique est destiné à l’utilisation comme machine stationnaire pour des coupes longitudinales et transversales dans le bois. Des angles horizontaux en onglet de -45° à +45° ainsi que des angles verticaux de biseau de -45° sont possibles. Caractéristiques techniques Tension d’alimentation 220-240V~, 50Hz Puissance 1900W Classe de la machine II (double insulated) Révolutions, à vide 5000/min Mesure de lame de la scie 254 x 2.4 x 30mm Angle de coupe d’onglet 45º (left and right) Angle de biseautage 45º (only left) Capacité maximale de sciage de la scie à onglet :43

Onglet 0º, Biseau 0º 70x310mm Onglet 45º, Biseau 45º 40x210mm Onglet 45º, Biseau 0º 70x210mm Onglet 0º, Biseau 45º 40x310mm Poids 12,55 kg Lpa (pression sonore) 95,4+3 dB(A) Lwa (capacité acoustique) 108,4+3 dB(A) Niveau de vibration <2,5 m/s2 Niveau de vibrations Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procedure décrite par la norme EN62841-1. Il peut être utilise pour comparer deux outils ou pour réaliser une estimation préalable de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées. - L’utilisation de l’outil dans d’autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d’exposition. - La mise hors tension de l’outil et sa non- utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail. DESCRIPTION Les numéros dans le texte se rapportent aux schémas des pages 2-6.

1. Bouton de déverrouillage

3. Interrupteur Marche/Arrêt

4. Carter de protection

5. Carter de protection rétractable

8. Bouton pour la rallonge du plateau

13. Plaque de saignée

14. Bouton de réglage d’onglet

15. Levier de réglage d’onglet

16. Échelle de graduation de l’angle d’onglet

17. Repère de l’angle d’onglet

19. Repère de l’angle de biseau

20. Échelle de graduation de l’angle du biseau

21. Fixation pour l’ouvrage

22. Bouton de réglage du biseau

24. Boulon de réglage de profondeur

27. Poignée de transport

28. Sortie d’échappement de la poussière

29. Boulon de verrouillage des rails coulissants

31. Boulon d’arrêt de l’angle de biseau à 45°

32. Boulon d’arrêt de l’angle de biseau à 0°

33. Vis pour rétracter le bras

34. Boulon de verrouillage pour la rallonge du

35. Boulon de verrouillage pour la garde réglable

36. Boulon de réglage pour la garde

37. Protection contre le basculement vers l’avant

38. Bouton de verrouillage de position

43. Verrouillage de l’axe

44. Bouton pour la xation de l’ouvrage

45. Plaque pour le réglage de la profondeur

46. Interrupteur du laser

48. Vis de réglage du laser

50. Écrou de verrouillage de l’angle du biseau à 0°

51. Boulons de la garde

Si vous voulez procéder à des travaux d’entretien sur le mécanisme, mettez la machine hors secteur. Position pour le transport Fig. B Le boulon de verrouillage de position (38) facilite le déplacement de l’outil électrique d’un lieu à un autre. Déverrouiller la position de transport (position de travail)

1. Abaissez légèrement la poignée (2) ;

2. Tirez complètement le bouton de verrouillage44

de position (38) vers l’extérieur et verrouillez-le en place en le tournant ;

3. Relevez doucement la poignée (2).

Verrouiller la position de transport (position de transport) Avant de verrouiller la position de transport, assurez- vous que le boulon de réglage de la profondeur (24) est réglé pour ne pas limiter la profondeur. De cette façon, il est possible de déplacer complètement la poignée (2) vers le bas sans toucher la butée de profondeur. Retirez également tous les accessoires qui ne peuvent pas être correctement xés sur la machine.

1. Desserrez le boulon de verrouillage des rails

coulissants (29) s’ils sont serrés ;

2. Tirez la poignée (2) vers vous (vers l’avant) et

serrez le boulon de verrouillage des rails coulissants (29) ;

3. Abaissez complètement la poignée (2) ;

4. Verrouillez le bouton de verrouillage de

position (38) en le tirant avant de le tourner ;

5. Enroulez le câble électrique et xez-le à l’aide

de l’attache de câble. Après avoir verrouillé la position de transport, utilisez la poignée de transport (27) pour porter et transporter la machine en toute sécurité. N’utilisez que la poignée de transport pour déplacer la machine et jamais les carters de protection. Installer la machine xe Fig. A, B, D Pour garantir la sécurité pendant la manipulation, l’outil électrique doit être installé sur une surface de travail plate et stable (un établi par exemple) avant son utilisation. Vous pouvez installer la machine de trois façons :

Dans ce cas la machine doit être xée sur l’établi à l’aide de xations vissées adaptées. Utilisez les quatre trous (12) pour le faire. Comme indiqué sur la g. D

2. Sur un sous-cadre

Lisez tous les avertissements et toutes les instructions fournis avec le support de scie. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures. Assemblez le support de scie correctement avant d’y fixer l’outil électrique. Un bon assemblage est essentiel pour éviter les risques d’effondrement. Dans ce cas la machine doit être xée sur le sous- cadre à l’aide de boulons. Utilisez les quatre trous (12) pour le faire. Le sous-cadre doit être ancré avec 4 boulons à une plaque de sol d’au moins 1m². Installez l’outil électrique sur le support de scie en position de transport.

3. Installation polyvalente

Ce type d’installation n’est pas recommandée par le fabricant. Si, dans certaines circonstances, il n’est pas possible d’installer l’outil électrique sur une surface de travail plate et stable, vous pouvez trouver un compromis en l’installant avec des dispositifs de protection contre le basculement. Sans dispositif de protection contre le basculement, l’outil électrique n’est pas stable et il peut basculer, notamment pendant les découpes aux angles d’onglet et/ou de biseau maximum.

• Pivotez le dispositif anti-basculement avant (37) vers l’intérieur ou l’extérieur jusqu’à ce que l’outil électrique soit de niveau par rapport à la surface de travail. Contrôler le carter de protection (Fig. A) Le carter de protection rétractable (5) protège contre le contact accidentel avec la lame de scie et contre les copeaux qui peuvent être projetés. Avant d’utiliser la machine, le bon fonctionnement du carter de la lame de scie doit être contrôlé. Pour ce faire, abaissez la poignée (2) et vériez ce qui suit :

• Le carter de protection rétractable (5) doit pouvoir donner accès à la lame de scie (6)45

sans entrer en contact avec les autres pièces.

• Lorsque la scie est mise en position de démarrage, le carter de protection rétractable (5) doit complètement et automatiquement recouvrir toute la lame de scie (6). Remplacer la lame de scie Fig. D, E, F Avant de procéder à une opération quelle qu’elle soit sur la machine, débranchez la prise électrique de la source d’alimentation. Portez des gants de protection pour installer la lame de scie. Risque de blessure en cas de contact avec la lame. N’utilisez que des lames de scie correspondant aux caractéristiques mentionnées dans les instructions d’utilisation. N’utilisez que des lames de scie marquées pour une vitesse égale ou supérieure à la Vitesse marquée sur la machine. N’utilisez en aucun cas des disques de meulage comme outils de coupe. Avant de remplacer la lame de scie, il est fortement conseillé de régler les angles d’onglet et de biseau sur 0°. L’accès pourrait sinon être limité.

• Débrancher la machine de l’alimentation électrique.

• Retirer la vis (33) qui retient le bras de retour du capot de la lame.

• Retirer la vis (40) an de retirer le cache du boulon en soulevant le capot de la lame (5).

• Le boulon (42) et la bride (41) de la lame de scie doivent être maintenant visibles comme illustré sur la g. E.

• Appuyer sur le bouton de blocage de la lame de scie (43). Faire pivoter soigneusement la lame de scie à la main jusqu’à ce que la lame se bloque.

• Utiliser une clé hexagonale pour retirer le boulon de la lame de scie (42) en desserrant dans le sens des aiguilles d’une montre.

• Retirer la bride (41) et la lame de scie

• Remplacer la lame de scie en s’assurant que la èche marquée sur le lame est orientée dans la même direction que la èche marquée sur la machine. Les dents de la lame de scie doit être dirigées vers le bas.

• Fixer le boulon de la lame de scie (42) en utilisant le bouton de blocage de lame (43) an de le xer solidement

• Abaisser le capot de la lame (5) an de faire revenir le cache du boulon en position et serrer la vis (40)

• Remonter le bras de retour sur le capot de la lame (5) en serrant la vis (33)

• Faire tourner la lame de scie et vérier que le carter de protection fonctionne librement Extraire les poussières Fig. A, B, T Assurez-vous de la bonne aération du lieu de travail. Portez un masque anti-poussière La poussière issue des matériaux comme les peintures au plomb et certains types de bois peuvent être dangereuses pour la santé. Respirer cette poussière peut engendrer des réactions allergiques et/ou des maladies respiratoires aux utilisateurs et aux personnes à proximité. Certaines poussières comme celles de chêne ou du hêtre sont cancérigènes, notamment si elles contiennent des additifs pour le traitement du bois (chromate, produit de protection du bois). Nous vous recommandons fortement d’utiliser, dans la mesure du possible, un système d’extraction des poussières adapté à la matière sciée. Évitez l’accumulation de poussière sur le lieu de travail. La poussière est très inflammable. Le système d’extraction des poussières peut être obstrué par de la poussière, des copeaux ou des fragments de l’ouvrage. Il doit donc être nettoyé régulièrement. Pour ce faire :

1. Débranchez la prise de l’alimentation électrique.

2. Attendez que la lame de scie se soit

complètement arrêtée.

3. Supprimez le cas échéant tout ce qui fait

Installer le sac à poussière Fig. A, B Enfoncez l’attache du sac à poussière (26) et glissez- la sur le raccord de sortie de la poussière (28) à l’arrière de la machine. Le sac à poussière reste en place quand l’attache est relâchée. Raccorder un aspirateur Fig. A, B, T L’extracteur de poussière doit être adapté à la matière aspirée. Utilisez un extracteur spécial pour aspirer la poussière sèche qui est particulière- ment nocive pour la santé ou cancérigène. Il est possible de raccorder un tuyau d’aspirateur sur le raccord de sortie de la poussière (28). Pour ce faire, il suft simplement de raccorder le tuyau d’aspiration sur l’embout d’extraction des poussières.

Avant d’allumer la machine, contrôlez toujours que la lame de scie est correctement installée. La lame doit tourner de façon sans entrave. Contrôlez toujours les carters de protection avant d’utiliser la machine. Pour toutes les coupes, assurez-vous que la lame de scie ne peut en aucun cas et à aucun moment entrer en contact avec la garde, la xation pour l’ouvrage ou les pièces de la machine. Retirez toutes les butées auxiliaires installées ou réglez-les en conséquence. Soutenir l’ouvrage Fig. A, G Les ouvrages doivent toujours être correctement soutenus. Les rallonges de plateau (10) peuvent être étendues à gauche et à droite pour soutenir l’ouvrage. Pour ce faire :

• Déplacez la rallonge du plateau (10) jusqu’à la position voulue ;

• Tournez le bouton de la rallonge du plateau (8) vers l’intérieur ou l’extérieur jusqu’à ce que la rallonge soit de niveau par rapport à la surface de travail. Pour scier des pièces très longues, les extrémités libres doivent être soutenues par le dessous avec un élément supplémentaire. Fixer l’ouvrage Fig. G Les pièces à scier doivent toujours être correctement xées. La xation pour l’ouvrage (21) peut être placée à gauche et à droite de l’ouvrage. Pour ce faire :

1. Assurez-vous que l’ouvrage est fermement

appuyé contre la garde (9) ;

2. Insérez la xation pour l’ouvrage fournie (21)

dans l’un des trous prévus à cet effet, comme illustré par la gure G;

3. Réglez la tige letée de la xation pour

l’ouvrage (21) en fonction de la hauteur de l’ouvrage ;

4. Serrez fermement la tige letée de la xation

pour l’ouvrage (21) pour xer l’ouvrage en place. Pour libérer l’ouvrage, il suft de desserrer la tige letée de la xation pour l’ouvrage (21). Le bouton de la xation pour l’ouvrage (44) peut être utilisé pour régler la hauteur de la xation (21) plus rapidement. Après avoir réglé la hauteur, serrez toujours fermement la tige letée de la xation pour l’ouvrage (21) pour xer l’ouvrage en place. Régler la garde Fig. G Réglez toujours la garde en fonction de la coupe spécifique à effectuer. Pour les coupes d’onglet et/ou en biseau, vous devez déplacer la garde réglable (7) en fonction du sens de la coupe. De cette façon, l’ouvrage est toujours correctement soutenu par la garde quelque que soit les circonstances. Pour ce faire :

1. Desserrez le boulon de verrouillage de la garde

2. Réglez la garde en fonction de la coupe

voulue. Pour les coupes d’onglet et les coupes droites, la garde doit être déplacée vers47

l’intérieur, vers la lame (maxi 8 mm), sans la toucher. Pour les coupes en biseau, la garde doit toujours être déplacée vers l’extérieur, loin de la lame (maxi 8 mm), sans la toucher ;

3. Serrez le boulon de verrouillage de la garde

contact avec la garde réglable (35), il est conseillé de faire un test du déplacement de la lame, sans allumer la machine. Régler l’angle d’onglet Fig. A L’angle d’onglet peut être réglé entre 45° du côté gauche et 45° du côté droit. Pour un réglage rapide et précis des angles d’onglet les plus couramment utilisés, des préréglages sont indiqués sur le plateau de la scie à 0°, 15°, 22,5°, 30° et 45°. Régler l’angle d’onglet à un angle prédéfini :

1. Desserrez le bouton de réglage de l’angle

2. Poussez le levier de réglage de l’onglet (15) et

pivotez le plateau (11) à gauche ou à droite jusqu’au préréglage voulu. L’angle peut être lu sur l’échelle de graduation de l’angle d’onglet (16) grâce au repère (17).

3. Relâchez le levier. Vous devez sentir que le

levier s’engage dans le cran du préréglage.

4. Serrez le bouton de réglage de l’angle d’onglet

(14). Régler un angle d’onglet quelconque :

1. Desserrez le bouton de réglage de l’angle

2. Tirez le levier de réglage de l’angle d’onglet

(15) et pivotez le plateau (11) à gauche ou à droite jusqu’à la position voulue. L’angle peut être lu sur l’échelle de graduation de l’angle d’onglet (16) grâce au repère (17).

3. Relâchez le levier et serrez le bouton de

réglage de l’angle d’onglet (14). Régler l’angle de biseau Fig. A, B L’angle de biseau peut être réglé entre 0° et +45° du côté gauche. Pour ce faire :

1. Desserrez le bouton de réglage du biseau (22) ;

2. Inclinez la scie à l’aide de la poignée (2)

jusqu’à ce que le repère (19) indique la position voulue sur l’échelle de graduation du biseau (20) ;

3. Serrez le bouton de réglage du biseau (22).

Allumer et éteindre la machine Fig. A

• Pour démarrer la machine, maintenez le bouton de déverrouillage (1) enfoncé et appuyez sur l’interrupteur Marche/Arrêt (3).

• Pour éteindre la machine, relâchez l’interrupteur Marche/Arrêt (3). Effectuer une coupe transversale Fig. H, I Respectez ces étapes pour scier perpendiculairement par rapport au l du bois :

1. Réglez l’angle d’onglet et l’angle de biseau sur

2. Déplacez la garde réglable vers l’intérieur, vers

la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la gure I. Assurez-vous que la garde ne touche pas la lame.

3. Fixez fermement l’ouvrage ;

4. Allumez la machine. Assurez-vous que la lame

de scie tourne à pleine vitesse ;

5. Abaissez alors doucement la poignée de sorte

que la lame de scie coupe à travers l’ouvrage et qu’elle passe par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme ;

6. Relevez doucement la poignée et éteignez la

machine en relâchant l’interrupteur. Effectuer une coupe d’onglet Fig. I, J Respectez ces étapes pour scier en biais sur la face avant du bois :

1. Réglez l’angle d’onglet à la position voulue et

l’angle de biseau sur 0° ;

2. Déplacez la garde réglable vers l’intérieur, vers

la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la gure I. Assurez-vous que la garde ne touche pas la lame.

3. Fixez fermement l’ouvrage ;

4. Allumez la machine. Assurez-vous que la lame

de scie tourne à pleine vitesse ;

5. Abaissez alors doucement la poignée de sorte

que la lame de scie coupe à travers l’ouvrage et qu’elle passe par la fente dans le plateau.48

Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme ;

6. Relevez doucement la poignée et éteignez la

machine en relâchant l’interrupteur. Effectuer une coupe en biseau Fig. K, L Respectez ces étapes pour scier le bord du bois en biseau :

1. Réglez l’angle d’onglet à 0° et l’angle de

biseau à la position voulue ;

2. Déplacez la garde réglable vers l’extérieur, loin

de la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la gure L. Assurez- vous que la garde ne touche pas la lame.

Fixez fermement l’ouvrage. Assurez-vous d’avoir placé la xation pour l’ouvrage du côté droit ;

4. Allumez la machine. Assurez-vous que la lame

de scie tourne à pleine vitesse ;

5. Abaissez alors doucement la poignée de sorte

que la lame de scie coupe à travers l’ouvrage et qu’elle passe par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme ;

6. Relevez doucement la poignée et éteignez la

machine en relâchant l’interrupteur. Effectuer une coupe combinée Fig. L, M Respectez ces étapes pour effectuer une coupe combinée, onglet et biseau :

1. Réglez l’angle d’onglet et l’angle de biseau à la

2. Déplacez la garde réglable vers l’extérieur, loin

de la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la gure L. Assurez- vous que la garde ne touche pas la lame.

3. Fixez fermement l’ouvrage. Assurez-vous

d’avoir placé la xation pour l’ouvrage du côté droit ;

4. Allumez la machine. Assurez-vous que la lame

de scie tourne à pleine vitesse ;

5. Abaissez alors doucement la poignée de sorte

que la lame de scie coupe à travers l’ouvrage et qu’elle passe par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme ;

6. Relevez doucement la poignée et éteignez la

machine en relâchant l’interrupteur. Utiliser la fonction coulissante Fig. A Pour les très grandes pièces, la machine est équipée d’une fonction coulissante. Pour utiliser la fonction coulissante, assurez-vous de desserrer le boulon de verrouillage des rails coulissants (29). Tirez la poignée (2) loin de la garde (9) jusqu’à ce que la lame de scie se trouve devant l’ouvrage. Guidez lentement le bras de l’outil vers le bas à l’aide de la poignée et poussez ensuite la poignée (2) vers la garde (9) et la scie à travers l’ouvrage d’un geste uide. Pour les petites pièces, il est possible de xer la fonction coulissante en position arrière à l’aide du boulon de verrouillage des rails coulissants (29). Si des coupes à plusieurs largeurs différentes sont nécessaires, il faut alors desserrer le boulon de verrouillage des rails coulissants (29). Régler la butée de profondeur Fig. N La butée de profondeur peut être réglée pour limiter la profondeur de coupe. Elle sert à faciliter les opérations de rainurage. Pour ce faire:

1. Déplacez la plaque de réglage de la

profondeur (45) vers la gauche.

2. Réglez le bouton de réglage de profondeur (24)

à la profondeur voulue ; Allumer et éteindre le laser Fig. G, O Appuyez sur l’interrupteur du laser (46) pour allumer et éteindre le laser. Réglage de précision Avant de procéder à un quelconque réglage, débranchez la prise électrique. An de garantir des coupes précises, les réglages de base de la scie doivent être contrôlés et ajustés avant la première utilisation et chaque fois que nécessaire après un usage intensif. Des outils spéciaux sont nécessaires. Le service après- vente FERM peut vous aider à le faire de façon rapide et able.49

Réglage précis du laser Fig. O Si le laser (18) n’indique plus correctement la ligne de coupe, vous pouvez le régler. Pour ce faire :

• Desserrez les vis de réglage du laser (48) et réglez le laser en le déplaçant jusqu’à ce que le faisceau rencontre la lame de scie (6) ; Réglage de précision du 0° de l’angle de biseau Fig. P, Q

1. Réglez les angles d’onglet et du biseau sur 0° ;

2. Abaissez la poignée (2) et xez-la à l’aide du

bouton de verrouillage de position (38) ;

3. Verrouillez le déplacement du rail à l’aide du

boulon de verrouillage des rails coulissants (29) ;

4. Réglez un rapporteur d’angle à 90° et placez-

le sur le plateau (11), comme illustré par la gure Q. La jambe du rapporteur d’angle doit afeurer la lame de scie (6) sur toute sa longueur ;

5. Desserrez l’écrou de verrouillage pour le 0° de

l’angle de biseau (50) ;

6. Réglez le boulon d’arrêt pour le 0° de l’angle

de biseau (32) jusqu’à ce que la jambe du rapporteur d’angle afeure la lame de scie sur toute sa longueur ;

7. Resserrez l’écrou de verrouillage du 0° de

l’angle de biseau (50). Contrôlez ensuite la position du repère de l’angle (19). Si nécessaire, desserrez le pointeur à l’aide d’un tournevis cruciforme, réglez la position 0° sur l’échelle de graduation de l’angle du biseau (20) et resserrez la vis de retenue. Réglage de précision du 45° de l’angle de biseau Fig. P, R

Réglez les angles d’onglet et du biseau sur 45° ;

2. Abaissez la poignée (2) et xez-la à l’aide du

bouton de verrouillage de position (38) ;

3. Verrouillez le déplacement du rail à l’aide du

boulon de verrouillage des rails coulissants (29) ;

4. Réglez un rapporteur d’angle à 90° et placez-

le sur le plateau (11), comme illustré par la gure R. La jambe du rapporteur d’angle doit afeurer la lame de scie (6) sur toute sa longueur ;

5. Réglez le boulon d’arrêt pour le 45° de l’angle

de biseau (31) jusqu’à ce que la jambe du rapporteur d’angle afeure la lame de scie sur toute sa longueur ; Contrôlez ensuite la position du repère de l’angle (19). Si nécessaire, desserrez le pointeur à l’aide d’un tournevis cruciforme, réglez la position 45° sur l’échelle de graduation de l’angle du biseau (20) et resserrez la vis de retenue. Réglage de précision du 0° de l’angle d’onglet Fig. B, G, S

1. Réglez un rapporteur d’angle à 0° sur le

plateau (11) et placez-le entre la garde (9) et la lame de scie (6) ;

2. La jambe du rapporteur d’angle doit afeurer la

lame de scie (6) sur toute sa longueur ;

3. Desserrez les quatre boulons de la garde (51)

et réglez la garde (9) jusqu’à ce que la jambe du rapporteur d’angle afeure la lame de scie sur toute sa longueur ;

4. Resserrez les quatre boulons de la garde (51).

Contrôlez ensuite la position du repère de l’angle (17). Si nécessaire, desserrez le pointeur à l’aide d’un tournevis cruciforme, réglez la position 0° sur l’échelle de graduation de l’angle d’onglet (16) et resserrez la vis de retenue.

Avant le nettoyage et la maintenance, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur. Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après chaqueutilisation. Vérifiez que les ouvertures d’aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidié avec de la mousse de savon pour nettoyer les taches persistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc.; ces produits peuvent endommager les parties synthétiques. Nettoyez les carters de protection Contrôlez toujours l’absence de débris sur le carter de protection (4) et le carter de protection rétractable (5) avant d’utiliser la machine. Retirez50

la poussière de sciage et les éclats à l’aide d’une brosse ou d’un élément similaire. Remplacer l’insert du plateau Remplacez immédiatement les inserts de plateau endommagés. Si un insert de plateau (13) est endommagé, il existe alors un risque que de petites pièces restent coincées entre l’insert du plateau et la lame de scie et bloquent la lame de scie. Pour remplacer l’insert du plateau :

1. Retirez les vis de l’insert du plateau à l’aide d’un

tournevis cruciforme. Réglez, si nécessaire, les angles d’onglet et de biseau pour pouvoir accéder à ces vis ;

2. Retirez l’insert du plateau ;

3. Installez un insert de plateau neuf ;

4. Resserrez les vis à l’aide d’un tournevis

cruciforme. Glissieres L’encrassement peut endommager les glissières (25) et donc aussi le bon fonctionnement de la machine.

• Nettoyez régulièrement les glissières à l’aide d’un chiffon mou.

• Enduisez les glissières de quelques gouttes de lubriant.

• Bougez la scie d’onglet en avant et en arrière de sorte que l’huile se répande sur toute la glissière. ENVIRONMENT Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L’emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage. Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés. Uniquement pour les pays CE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européenne 2012/19/EU « Déchets d’équipements électriques et électroniques » et sa mise en oeuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique. GARANTIE Pour les conditions de garantie, lisez le certificate de garantie joint à part. Le produit et le manuel d’utilisation sont sujets à modifications. Les spécifications peuvent changer sans autre préavis.51
