KULLANIM KILAVUZU MSM1040 Ferm

MSM1040 Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa’nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLIK TALIMATLARI

Ekteki güvenlik uyarilarini, ilave güvenlik uyarilarini ve talimatlari okuyun. Güvenlik uyarilarini ve talimat lari izlememek elektrik çarpmasi, yangin ve/veya cid di yaralanma ile sonuçlanabilir. Güvenlik uyarilarini ve talimatlari ilerde bakmak üzere muhafaza edin. Asagidaki semboller kullanici kilavuzunda veya ürün üzerinde kullanilmaktadir: Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alette hasar riskini belirtir. Dikkat, elektrik çarpması riski. Göz koruyucu takın. Kulak koruyucu takın. Gürültüye maruz kalma işitme kaybına neden olabilir. Bir toz maskesi takın. Tehlike Bölgesi! Ellerinizi, parmaklarınızı veya ellerinizi bu yerden uzak tutun. Tehlike Bölgesi! Makine çalışırken elinizi kesme alanından uzak tutun (10 cm). Testere bıçağıyla temas ettiğinizde yaralanma tehlikesi mevcuttur.147

Lazer ışınını insanlara veya hayvanlara doğrultmayın ve uzaktan bile olsa kesinlikle lazer ışına doğrudan bakmayın. Bu elektrikli el aleti, EN 60825-1 uyarınca lazer sınıfı 2 lazer ışını üretir. Bu durum, körlüğe neden olabilir. Disk boyutları. Testere bıçağının boyutlarına dikkat edin. Makineyi yalnızca makine nakliye pozisyonundayken taşıyın.

ÖZEL GÜVENLİK TALİMATLARI

• Gönye testereleri ahşap veya benzeri ürünleri kesmek için tasarlanmıştır, demir çubuk, metal, saplama vb. gibi demir malzemelerin kesilmesi için aşındırıcı kesme diskleriyle kullanılamazlar. Aşındırıcı toz, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siper, kesme ek parçası ve diğer plastik parçaların yanmasına neden olur.

• Mümkünse iş parçasını desteklemek için kelepçe kullanın. İş parçasını elinizle destekliyorsanız, elinizi daima testere bıçağının iki tarafından en az 100 mm mesafede tutmalısınız. Bu testereyi, güvenli bir şekilde kelepçeyle tutturulamayacak veya elle tutulamayacak kadar küçük parçaları kesmek için kullanmayın. Elleriniz testere bıçağına çok yakın koyulursa bıçakla temas sonucu yaralanma riski artabilir.

• Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de tezgaha tutturulmalıdır. İş parçasını bıçağa yönlendirme veya kesme işlemini kesinlikle “elle” yapmayın. İyi sabitlenmemiş veya hareket eden iş parçaları yüksek hızla fırlayarak yaralanmalara neden olabilir.

• Testereyi iş parçasına ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve bıçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına neden olabilir.

• Kesinlikler ellerinizi testere bıçağının ön veya arka tarafındaki kesim hattına doğru uzatmayın. Çalışma parçasını „çapraz elle” yani testere bıçağının sağ tarafındaki çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çok tehlikelidir.

• Bıçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi çitin arkasında testere bıçağının 100 mm‘den daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza neden olabilir.

• Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya bükülmüşse, parçayı dışa eğilmiş kısmı çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesne bulunmamalıdır.

• Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızla fırlayabilir.

• Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında bıçak üzerine denk gelebilir veya yerinden kayabilir.

• Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskini azaltır.

• İşinizi planlayın. Eğim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir çitin çalışılan iş parçasını destekleyecek şekilde doğru ayarlandığından ve bıçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareket ettirin.

• Tabla üstünden daha geniş veya uzun bir148

iş parçası için tezgah uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen bıçak tarafından fırlatılabilir.

• Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında bıçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağa çekecek şekilde kaymasına neden olabilir.

• Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırları kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekilde fırlayabilir.

• Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağın „takılmasına“ ve iş parçasını elinizle birlikte bıçağa çekmesine neden olabilir.

• Bıçağın çalışılan iş parçasına temas etmeden önce tam hıza ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskini azaltacaktır.

• İş parçası veya bıçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/ veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine neden olabilir.

• Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılması tehlikelidir.

• Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına neden olabilir.

• Çalışma alanınızı temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozu alev alabilir veya patlayabilir.

• Körelmiş, kırılmış, eğilmiş veya hasar görmüş testere bıçaklarını kullanmayın. Bileylenmemiş veya doğru ayarlanmamış bıçaklar dar yarıklara neden olarak aşırı sürtünme, bıçak yapışması ve geri tepmeye neden yol açarlar.

• Yüksek hızlı çelikten (HSS) üretilmiş testere bıçaklarını kullanmayın. Bu tür testere bıçakları kolayca kırılabilir.

• Daima doğru boyut ve şekilde (yuvarlağa karşı baklava dilimli) deliklere sahip testere bıçaklarını kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar dengesiz çalışır ve kontrol kaybına neden olur.

• Entegre lazeri başka tür bir lazerle değiştirmeyin. Bu elektrikli el aletiyle uyumlu olmayan bir lazer insanlar için risk oluşturabilir.

• Elektrikli el aleti çalışırken kesilen parçaları, talaş parçalarını vb. kesinlikle kesim alanından çıkarmayın. Önce alet kolunu daima nötr konuma getirin ve ardından elektrikli el aletini kapatın.

• İş bittikten sonra, iş parçası soğumadan testere bıçağına dokunmayın. Testere bıçağı çalışırken çok ısınır.

• Makine üzerinde uyarı işaretlerinin okunamaz hale gelmesine asla izin verilmemelidir.

• Lazer radyasyonu gözünüze çarparsa, gözlerinizi kapatmalı ve hemen başınızı ışından uzaklaştırmalısınız.

• Radyasyon kaynağını görüntülemek için dürbün gibi optik aletler kullanmayın. Bunu yapmak gözlerinize zarar verebilir.

• Lazer ışınını dürbün veya benzeri aletlerle bakan kişilere yönlendirmeyin. Bunu yapmak onların gözüne zarar verebilir.

• Lazer ekipmanında herhangi bir değişiklik yapmayın. Bu kullanım talimatlarında açıklanan ayar seçenekleri güvenle kullanılabilir.

• Elektrikli el aletinin önündeki testere bıçağı ile aynı hizada durmayın. Daima testere bıçağının yan tarafında durun. Bu, vücudunuzu olası bir geri tepmeye karşı korur.

• Elleri, parmakları ve kolları dönen testere bıçağından uzak tutun.

• Alet kolunun önündeyken bir elinizi diğer elinizin üzerinden uzatmayın.

• Testere dişlerinin aşırı ısınmasını önleyin.149

Testere bıçağı aşırı ısındığında, makineyi durdurun. Makineyi tekrar kullanmadan önce testere bıçağının soğumasını sağlayın.

• Hasarlı veya yıpranmış testere bıçaklarını hemen değiştirin.

• Sadece bu kullanım kılavuzunda belirtilen özelliklere uyan, EN 847-1 uyarınca test edilmiş ve işaretlenmiş testere bıçaklarını kullanın.

• Kavisli veya yuvarlak iş parçalarını keserken, bunlar özellikle kaymaya karşı sabitlenmelidir.

• Kesme hattında iş parçası, çit ve testere tezgahı arasında boşluk olmamalıdır. Gerekirse necessary, özel sabitleyiciler üretmeniz gerekebilir. Elektrik güvenliği Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun. Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin. Kablo veya fişlerin değiştirilmesi Yenileriyle değiştirildiği zaman, eski kabloları veya fişleri hemen atın. Gevşek bir kablonun fişinin duvar elektrik prizine takılması tehlikelidir. Uzatma kablolarının kullanımı

• Bu makine için bir besleme olarak daima en az 1,5 mm2 iletkenli ve 16 a sigorta ile korunan bir yüksüz hat ve/veya bir uzatma kablosu kullanın. Bu uzatma kablosunun 20 metreden uzun olmamasına dikkat edin.

• Bu makine tek fazlı şebekeye (230-240 V/50 Hz) bağlanabilir. Elektrikle ilgili konularda bir şüpheniz varsa, öncesinde bir elektrikçiye danışın.

Kullanım amacı Bu elektro alet, ahşap üzerinde düz uzunlamasına ve çapraz kesikler açma amaçlı sabit bir makine olarak tasarlanmıştır. -45° ila + 45° arası yatay gönyeli açılar ve -45° dikey eğim açıları mümkündür. Teknik spesifikasyonlar Şebeke voltajı 220-240V~, 50Hz Kapasite 1900W Makine sınıfı II (double insulated) Yüksüz hiz 5000/min Testere bıçağı ölçümü 254 x 2,4 x 30mm Gönye kesme açısı 45º (left and right) Yiv açma açısı 45º (only left) Gönye testeresi maksimum kesme kapasitesi: Gönye 0º, Yiv 0º 70x310mm Gönye 45º, Yiv 45º 40x210mm Gönye 45º, Yiv 0º 70x210mm Gönye 0º, Yiv 45º 40x310mm Ağırlık 12,55 kg Lpa (akustik basınç) 95,4+3 dB(A) Lwa (akustik güç) 108,4+3 dB(A) Titreşim seviyesi <2,5 m/s2 Vibrasyon seviyesi Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841-1 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir. - aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir - aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir. Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun. AÇIKLAMA Metindeki numaralar sayfa 2-6’teki semalari isaret etmektedir.

1. Kilitleme düğmesi

5. Geriye çekilebilir koruma siperi

7. Ayarlanabilir çit

8. Tabla uzantısı için ayar topuzu

12. Montaj delikleri150

16. Gönye açı ölçeği

17. Gönye açı göstergesi

19. Eğim açısı göstergesi

20. Eğim açısı için ölçek

21. İş parçası kelepçesi

22. Eğim ayar topuzu

29. Sürgülü raylar için kilit cıvatası

31. 45° eğim açısı için durdurma cıvatası

32. 0° eğim açısı için durdurma cıvatası

33. Vida geri çekme kolu

34. Tabla uzantısı için kilit cıvatası

35. Ayarlanabilir çit için kilit cıvatası

36. Çit için ayar cıvatası

37. Ön eğim koruyucu

44. İş parçası kelepçe topuzu

45. Derinlik ayar plakası

46. Lazer için açma/kapama düğmesi

48. Lazer ayar vidaları

50. 0° eğim açısı için kilitleme somunu

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin. Taşıma konumu Şekil B Konum kilitleme topuzu (38) elektrikli el aletini çeşitli çalışma alanlarına taşırken hareket ettirmeyi kolaylaştırır. Taşıma konumunun kilidinin açılması (çalışma konumu)

1. Tutamağı (2) aşağıya doğru hafifçe bastırın;

2. Konum kilitleme topuzunu (38) tamamen dışarı

doğru çekin ve çevirerek yerine kilitleyin;

3. Tutamağı (2) yavaşça yukarı doğru hareket ettirin.

Taşıma konumunun kilitlenmesi (taşıma konumu) Taşıma konumuna kilitlemeden önce derinlik ayar cıvatasının (24) sınırsız derinliğe ayarlandığından emin olun. Bu şekilde, tutamak (2) derinlik durdurucuya dokunmadan tamamen aşağı doğru hareket ettirilebilir. Ayrıca, makineye sıkıca bağlanamayan tüm aksesuarları çıkarın.

1. Sıkılırsa sürgülü rayların (29) kilitleme cıvatasını

2. Tutamağı (2) kendinize doğru çekin ve sürgülü

raylar (29) için kilitleme cıvatasını sıkın;

3. Tutamağı (2) tam olarak aşağıya doğru bastırın;

4. Konum kilitleme topuzunu (38) önce çekip sonra

çevirerek kilitleyin;

5. Elektrik kablosunu sarın ve ürünle birlikte verilen

kablo kayışı ile bağlayın. Taşıma konumunu kilitledikten sonra, makineyi güvenli bir şekilde taşımak ve nakletmek için taşıma kolunu (27) kullanın. Makineyi taşımak için sadece taşıma kolunu kullanın ve kesinlikle koruma siperlerini kullanmayın. Sabit konumdaki bir makinenin kurulması Şekil A, B, C Güvenli kullanım için, alet kullanmadan önce düz ve dengeli bir çalışma yüzeyine (örneğin çalışma tezgahı) monte edilmelidir. Makineyi üç şekilde kurabilirsiniz:

1. Bir çalışma tezgahı üzerine

Bu durumda, makinenin uygun vidalı bağlantı elemanları kullanılarak tezgaha sabitlenmesi gerekir. Bunu yapmak için dört deliği (12) kullanın. Bu, Şekil C’’de gösterilmektedir.

2. Bir alt çerçeve üzerinde

Testere tezgahıyla birlikte verilen tüm uyarı ve talimatları okuyun. Bu uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.151

Elektrikli aleti monte etmeden önce testere tezgahını uygun şekilde monte edin. Devrilme riskini önlemek için doğru montaj önemlidir. Bu durumda makine cıvatalarla alt çerçeveye sabitlenmelidir. Bunu yapmak için dört deliği (12) kullanın. Alt çerçeve, en az 1 metre kare boyutundaki taban plakasına 4 cıvata kullanılarak sabitlenmelidir. Elektrikli aleti testere tezgahına taşıma konumunda monte edin.

Bu tür bir kurulum üretici tarafından önerilmez. Bazı istisnai durumlarda, elektrikli el aletini düz ve sabit bir çalışma yüzeyine monte etmek mümkün değilse, eğim koruyucularıyla ayarlayarak geçici kurulum yapabilirsiniz. Eğim koruyucu olmadan, elektrikli el aleti sabit olmaz ve özellikle maksimum gönye ve/veya eğim açılarında kesim yapıldığında devrilebilir.

• Elektrikli el aleti çalışma yüzeyi üzerinde düz durana kadar, ön eğim koruyucusunu (37) içeri veya dışarı doğru döndürün. Koruma siperinin kontrolü Şekil A Geri çekilebilir koruma siperi (5); testere bıçağı ile yanlışlıkla temasa ve etrafta uçuşan talaşlara karşı koruma sağlar. Kullanmadan önce, testere bıçağı koruma siperinin düzgün çalışıp çalışmadığı kontrol edilmelidir. Bunu yapmak için, tutamak kolunu (2) aşağı doğru çekin ve aşağıdakileri kontrol edin:

• Geriye çekilebilir koruma siperi (5), diğer parçalarla temas etmeden testere bıçağına (6) erişim sağlamalıdır.

• Testereyi başlangıç konumunda yukarı doğru katlarken, Geri Çekilebilir koruma siperinin (5) tüm testere bıçağını (6) otomatik olarak kaplaması gerekir. Testere bıçağının değiştirilmesi Şekil D, E, F Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin. Testere bıçağını monte ederken koruyucu eldiven kullanın. Testere bıçağına dokunulduğunda yaralanma tehlikesi. Sadece kullanım talimatlarında verilen karakteristik verilere karşılık gelen testere bıçaklarını kullanın. Yalnızca, makinede işaretli hıza eşit veya daha yüksek bir hıza sahip olarak işaretli bıçakları kullanın. Hiçbir koşulda kesici alet olarak taşlama disklerini kullanmayın. Testere bıçağını değiştirmeden önce, gönye açısı ve eğim açısını 0° konumuna ayarlamanız kesinlikle tavsiye edilir. Aksi takdirde, erişim sınırlı olabilir.

• Makinenin elektrik bağlantısını kesin.

• Geri çekme kolunu bıçak kapağına tutan vidayı (33) sökün.

• Bıçak kapağını (40) yukarı kaldırarak cıvata kapağını çıkarmak için vidayı (5) sökün.

• Testere bıçağı cıvatası (42) ve Flanş (41) Şekil E’te gösterildiği gibi görünür olmalıdır.

• Testere bıçağı kilitleme düğmesine basın (43) Testere bıçağını bıçak kilitlenene kadar elle dikkatlice döndürün.

• Testere bıçağı cıvatasını (42) saat yönünde gevşeterek çıkarmak için altıgen anahtar kullanın.

• Flanşı (41) ve testere bıçağını çıkartın

• Testere bıçağında işaretlenmiş okun makinenin üzerinde gösterilen okla aynı yönde gelmesini sağlayarak testere bıçağını değiştirin. Testere bıçağı dişleri aşağı bakmalıdır.

• Testere bıçağı cıvatasını (42) sıkıca sabitlemek için, testere bıçağı kilitleme düğmesini (43) kullanın

• Bijon kapağının yerine oturması için bıçak kapağını (5) indirin ve vidayı (40) sıkın

• Vidayı (5) sıkarak geri çekme kolunu bıçak kapağına (33) geri takın

• Testere bıçağını döndürün ve siperin serbestçe hareket edip etmediğini kontrol edin Toz emme Şekil A, B, T Çalışma alanında iyi bir havalandırma sağlayın.152

Bir toz maskesi takın. Kurşun boya ve bazı ahşap türleri gibi malzemelerin tozları sağlığınıza zarar verebilir. Bu tozların solunması alerjik reaksiyonlara ve/veya kullanıcı veya yakın çevredeki insanlar açısından solunum sorunlarına neden olabilir. Meşe veya kayın ağacı tozu gibi bazı tozlar, özellikle ahşap işleme katkı maddeleri (kromat, ahşap koruyucu) ile birlikte, kanserojen maddeler olarak sınıflandırılır. Mümkün olan her yerde malzemeye uygun bir toz emme sistemi kullanılmasını şiddetle tavsiye ederiz. Çalışma alanında toz birikmesini önleyin. Toz kolayca tutuşabilir. Toz emme sistemi, toz, talaş veya ahşap parçalarıyla tıkanabilir. Bu nedenle, düzenli olarak temizlenmesi gerekir. Bunun için:

1. Şebeke fişini güç kaynağından çekin.

2. Testere bıçağı tamamen durana kadar bekleyin.

3. Gerekirse her türlü tıkanıklığı temizleyin

Toz torbasının monte edilmesi Şekil A, B Toz torbasının (26) kelepçesine bastırın ve makinenin arkasındaki toz çıkışına (28) kaydırın. Kelepçe bırakıldığında toz torbası yerine oturur. Bir elektrikli süpürgenin bağlanması Şekil A, B, T Toz emici cihaz, çalışılacak malzeme açısından uygun olmalıdır. Özellikle sağlığa zararlı veya kanserojen özelliğe sahip kuru tozları vakumla çekerken özel bir toz emici kullanın. Toz çıkışına (28) bir elektrikli süpürge hortumu bağlanabilir. Bunu yapmak için, elektrikli süpürge hortumunu toz emme ağzına takmanız yeterlidir.

Makineyi çalıştırmadan önce, testere bıçağının doğru şekilde takıldığından emin olun. Bıçak sorunsuz dönüyor olmalıdır. Kullanmadan önce koruma siperlerini daima kontrol edin. Tüm kesimler için, öncelikle testere bıçağının çit, iş parçası kelepçesi veya diğer makine parçalarıyla temas etmemesi sağlanmalıdır. Monte edilmiş yardımcı durdurucuları çıkarın veya bunları uygun şekilde ayarlayın. İş parçasının desteklenmesi Şekil A, G İş parçaları her zaman uygun şekilde desteklenmelidir. Tabla uzantıları (10), bir iş parçasını desteklemek için sola ve sağa uzatılabilir. Bunun için:

• Tabla uzantısını (10) istediğiniz konuma getirin;

• Tabla uzantısı çalışma yüzeyi üzerinde düz durana kadar, tabla uzantısı topuzunu (8) içe veya dışa doğru döndürün. Ekstra uzun iş parçalarını keserken, uzun iş parçalarının serbest ucunun altında ayrıca yerleştirilmiş veya desteklenmiş bir şey bulunmalıdır. İş parçasının kelepçelenmesi Şekil G İş parçaları daima sağlam şekilde kelepçelenmelidir. İş parçası kelepçesi (21), bir iş parçasının soluna ve sağına koyulabilir. Bunun için:

1. İş parçasının çite (9) sıkıca bastırıldığından emin

2. Verilen iş parçası kelepçesini (21), Şekil G‘de

görülebileceği gibi, bu amaçla mevcut olan deliklerden birine takın;

3. İş parçası kelepçesinin (21) dişli çubuğunu iş

parçasının yüksekliğine ayarlayın;

4. İş parçasını yerine sabitlemek için iş parçası

kelepçesinin (21) dişli çubuğunu iyice sıkın. Gevşetmek için, sadece iş parçası kelepçesinin (21) dişli çubuğunu gevşetmeniz yeterlidir. İş parçası kelepçesinin (21) yüksekliğini daha hızlı ayarlamak için, iş parçası kelepçesi topuzu (44) kullanılabilir. Yüksekliği ayarladıktan sonra iş parçasını yerine sabitlemek için daima iş parçası kelepçesinin (21) dişli çubuğunu iyice sıkın.153

Çitin ayarlanması Şekil G Çiti daima belirli bir kesim tipine ayarlayın. Gönye ve/veya eğimli açılarla keserken, ayarlanabilir çiti (7) kesme yönüne bağlı olarak hareket ettirmelisiniz. Bu şekilde, iş parçası her koşul altında çit tarafından daima uygun şekilde desteklenir. Bunun için:

1. Ayarlanabilir çitin (35) kilitleme cıvatasını

2. Çiti istediğiniz kesime göre ayarlayın. Gönye

veya düz kesimler için, çit içe, bıçağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir. Eğimli kesimler için, çit içe, bıçaktan uzağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir;

3. Ayarlanabilir çitin (35) kilitleme cıvatasını sıkın;

4. Bıçağın ayarlanabilir çite (35) temas etmedi-

ğinden emin olmak için bıçağın hareketinin, makineyi çalıştırmaksızın, test edilmesi önerilir. Gönye açısının ayarlanması Şekil A Gönye açısı, 45° sol taraf ve 45° sağ taraf arasında ayarlanabilir. Yaygın olarak kullanılan gönye açılarının hızlı ve hassas bir şekilde ayarlanması için, testere tezgahında 0°, 15°, 22,5°, 30° ve 45° açılarda ön ayar sağlanır. Gönye açısının bir ön ayara ayarlanması:

veya sağa istediğiniz ön ayara döndürün. Açı, gönye açısı (17) için gösterge kullanılmak üzere gönye açısı (16) ölçeğinde okunabilir.

3. Kolu bırakın. Ön ayar çentiğine oturması kolda

4. Gönye ayar topuzunu (14) sıkın.

Gönye açısının istenen herhangi bir açıya ayarlanması:

1. Gönye ayar topuzunu (14) gevşetin;

2. Gönye ayar kolunu (15) çekin ve tezgahı (11)

sol veya sağda istediğiniz konuma döndürün. Açı, gönye açısı (17) için gösterge kullanılmak üzere gönye açısı (16) ölçeğinde okunabilir.

3. Kolu bırakın ve gönye ayar topuzunu (14) sıkın.

Eğim açısının ayarlanması Şekil A, B Eğim açısı sola doğru 0° ve +45° arasında ayarlanabilir. Bunun için:

1. Eğim ayar topuzunu (22) gevşetin;

2. Gösterge (19) eğim açısı ölçeğinde (20) istenen

değeri gösterene kadar tutamağı (2) kullanarak testereyi eğin;

3. Eğim ayar topuzunu sıkın (22).

Makinenin açılması/kapatılması Şekil A

• Makineyi çalıştırmak için, kilitleme düğmesine (1) basılı tutun ve açma/kapama düğmesine (3) basın.

• Makineyi durdurmak için açma/kapama düğmesini (3) bırakın. Bir boydan boya kesim yapma Şekil H, I Ahşabın damarına dik kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma ve eğim açısını

2. Ayarlanabilir çiti iç konuma, bıçağa doğru

getirin. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil I‘de gösterildiği gibi 8 mm‘dir. Çitin bıçağa temas etmediğinden emin olun.

3. İş parçasını kelepçe ile sıkıca sabitleyin;

4. Makineyi çalıştırın. Testere bıçağının tam hıza

ulaştığından emin olun;

5. Şimdi tutamağı testere bıçağı iş parçasını

kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapsın;

6. Kolu hafifçe yukarı kaldırın ve düğmeye

basmayı bırakarak aleti kapatın. Bir gönye kesim yapma Şekil I, J Ahşabın yüzeyine doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma, eğim açısını

2. Ayarlanabilir çiti iç konuma, bıçağa doğru

getirin. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil I‘de gösterildiği gibi 8 mm‘dir. Çitin bıçağa temas etmediğinden emin olun.154

3. İş parçasını kelepçe ile sıkıca sabitleyin;

4. Makineyi çalıştırın. Testere bıçağının tam hıza

ulaştığından emin olun;

5. Şimdi tutamağı testere bıçağı iş parçasını

kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapsın;

6. Kolu hafifçe yukarı kaldırın ve düğmeye

basmayı bırakarak aleti kapatın. Bir açılı kesim yapma Şekil K, L Ahşabın kenarına doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını 0°‘ye ve eğim açısını istenen

2. Ayarlanabilir çiti dış konuma, bıçaktan uzağa

doğru alın. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil L‘de gösterildiği gibi 8 mm‘dir. Çitin bıçağa temas etmediğinden emin olun.

3. İş parçasını kelepçe ile sıkıca sabitleyin.

İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;

4. Makineyi çalıştırın. Testere bıçağının tam hıza

ulaştığından emin olun;

5. Şimdi tutamağı testere bıçağı iş parçasını

kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapsın;

6. Kolu hafifçe yukarı kaldırın ve düğmeye

basmayı bırakarak aleti kapatın. Bir bileşik kesim yapma Şekil L, M Gönye ve açılı kesimin bir kombinasyonunu oluşturmak için aşağıdaki adımları izleyin:

1. Gönye açısını belirleyin ve eğim açısını istenen

2. Ayarlanabilir çiti dış konuma, bıçaktan uzağa

doğru alın. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil L‘de gösterildiği gibi 8 mm‘dir. Çitin bıçağa temas etmediğinden emin olun.

3. İş parçasını kelepçe ile sıkıca sabitleyin.

İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;

4. Makineyi çalıştırın. Testere bıçağının tam hıza

ulaştığından emin olun;

5. Şimdi tutamağı testere bıçağı iş parçasını

kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapsın;

6. Kolu hafifçe yukarı kaldırın ve düğmeye

basmayı bırakarak aleti kapatın. Kaydırma fonksiyonunun kullanılması Şekil A Ekstra geniş iş parçaları için, makinede bir kaydırma fonksiyonu mevcuttur. Kaydırma fonksiyonunu kullanırken, sürgülü rayların (29) kilitleme cıvatasını gevşettiğinizden emin olun. Testere bıçağı iş parçasının önüne gelene kadar tutamağı (2) çitten (9) uzağa çekin. Tutamağı kullanarak alet kolunu yavaşça aşağı doğru yönlendirin ve daha sonra tutamağı (2) çite (9) doğru itin ve iş parçasında düzgün besleme ile kesme işlemini yapın. Küçük iş parçaları için, sürgülü rayların (29) kilitleme cıvatası ile kaydırma fonksiyonunu testerenin arka konumunda sabitlemek mümkündür. Daha büyük bir kesme genişliği isteniyorsa, sürgülü rayların (29) kilitleme cıvatasını gevşetmek gerekir. Derinlik durdurucunun ayarlanması Şekil N Kesme derinliğini sınırlamak amacıyla derinlik durdurucu ayarlanabilir. Bu, testere ile kolayca bir oluk açmak için kullanılabilir. Bunun için:

1. Derinlik ayar plakasını (45) sola oynatın.

2. Derinlik ayar topuzuyla (24) istenen derinliği

ayarlayın; Lazerin açılması/kapatılması Şekil G, O Lazeri açmak veya kapatmak için lazer düğmesine (46) basın. İnce ayar Herhangi bir ayar yapmadan önce şebeke elektrik fişini ayırın. Hassas bir kesim yapabilmek için, ilk kullanımdan önce ve ayrıca yoğun kullanımdan sonra testerenin temel ayarları kontrol edilmeli ve yeniden düzenlenmelidir. Bunun için uygun özel aletler gereklidir. Ferm satış sonrası ekibi bu155

çalışmanın hızlı ve güvenilir bir şekilde yapılmasına yardımcı olacaktır. Lazerin ince ayarı Şekil O Lazer (18) doğru kesim çizgisini göstermeyi bırakırsa, lazeri yeniden ayarlayabilirsiniz. Bunun için:

• Lazer ayar vidalarını (48) gevşetin ve lazeri, lazer ışını testere bıçağının (6) dişlerine yansıyana kadar hareket ettirerek ayarlayın; 0° eğim açısının ince ayarı Şekil P, Q

1. Gönye ve eğim açısını 0°‘ye ayarlayın;

2. Tutamağı (2) indirin ve konum kilitleme topuzunu

(38) kullanarak sabitleyin;

3. Sürgülü raylar (29) için kilitleme cıvatasını

kullanarak kaydırma hareketini kilitleyin;

4. Bir açı göstergesini 90°‘ye ayarlayın ve Şekil

Q‘da gösterildiği gibi tezgahın (11) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;

5. 0° eğim açısı kilitleme somununu ( 50) gevşetin;

6. 0° eğim açısı (32) durdurma cıvatasını açı

göstergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;

7. 0° eğim açısı kilitleme somununu ( 50) geri sıkın.

Ardından açı göstergesinin (19) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (20) ölçeğinde 0° konumuna getirin ve tespit vidasını tekrar sıkın. 45° eğim açısının ince ayarı Şekil P, R

1. Gönye ve eğim açısını 45°‘ye ayarlayın;

2. Tutamağı (2) indirin ve konum kilitleme topuzunu

(38) kullanarak sabitleyin;

3. Sürgülü raylar (29) için kilitleme cıvatasını

kullanarak kaydırma hareketini kilitleyin;

Bir açı göstergesini 45°‘ye ayarlayın ve Şekil R‘de gösterildiği gibi tezgahın (11) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;

5. 45° eğim açısı (31) durdurma cıvatasını açı

göstergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın; Ardından açı göstergesinin (19) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (20) ölçeğinde 45° konumuna getirin ve tespit vidasını tekrar sıkın. 0° gönye açısının ince ayarı Şekil B, G, S

1. Bir açı göstergesini tezgahın üzerinde (11)

0°‘ye ayarlayın ve çit (9) ile testere bıçağı (6) arasına yerleştirin;

2. Açı göstergesinin ayağı, tüm uzunluğu

boyunca testere bıçağı (6) ile aynı hizada olmalıdır;

3. Dört çit cıvatasının (51) tümünü gevşetin ve çiti

(9), açı göstergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;

4. Dört çit cıvatasının (51) tümünü tekrar sıkın.

Ardından açı göstergesinin konumunu kontrol edin (17). Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, gönye açı (16) ölçeğinde 0° konumuna getirin ve tespit vidasını tekrar sıkın.

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir. Koruma siperlerinin temizlenmesi Makineyi kullanmadan önce koruma siperini (4) ve geri çekilebilir koruma siperini (5) kir birikmesi açısından daima kontrol edin. Bir fırça veya benzeri bir alet kullanarak eski talaş ve ahşap parçalarını temizleyin. Tezgah ek parçasının değiştirilmesi Hasar görmüş tezgah ek parçalarını hemen değiştirin.156

Hasar görmüş bir tezgah ek parçasında (13), küçük parçaların tezgah ek parçası ile testere bıçağı arasına sıkışması ve testere bıçağının çalışmasının engellenmesi ihtimali mevcuttur. Tezgah ek parçasını değiştirmek için:

1. Tezgah ek parçasının vidalarını bir yıldız

tornavida kullanarak çıkartın. Gerekirse, gönye ve eğim açısını bu vidalara erişecek şekilde ayarlayın;

2. Tezgah ek parçasını çıkartın;

3. Yeni bir tezgah ek parçası takın;

4. Bir yıldız tornavida kullanarak vidaları skın.

Sürgülü raylar Kir, sürgülü raylara (25) ve dolayısıyla makinenin çalışmasına zarar verebilir.

• Sürgülü rayları yumuşak bir bezle düzenli olarak temizleyin;

• Sürgülü rayların üzerine biraz yağ dökün;

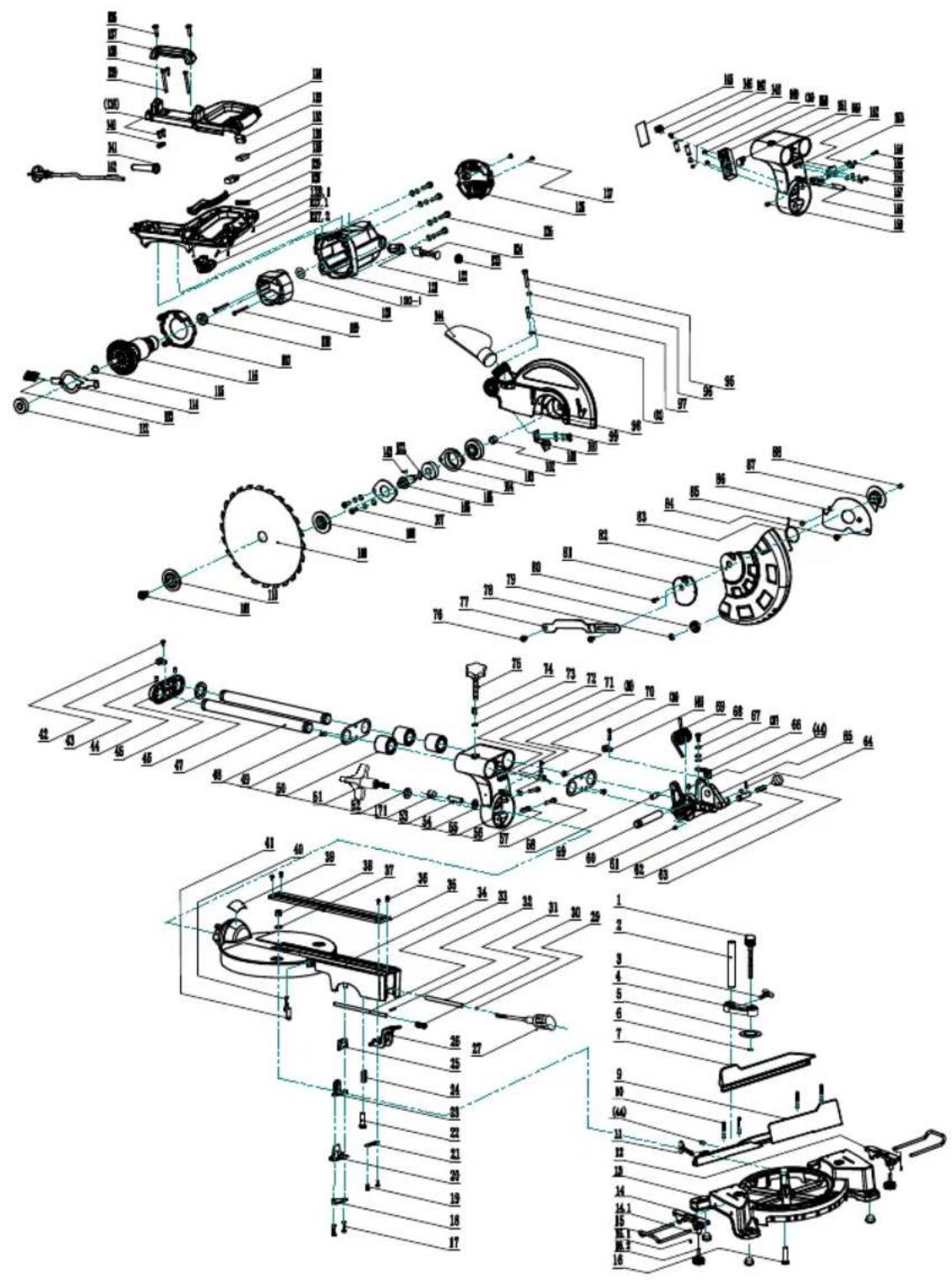

• Yağın tüm rayların üzerine yayılması için gönye testereyi ileri ve geri hareket ettirin. ÇEVRE Nakliye esnasında oluşabilecek hasarı önlemek için makine sağlam bir ambalajda teslim edilir. Ambalaj mümkün olduğunca geri dönüşümlü malzemeden yapılmıştır, bu nedenle ambalajın geri dönüşüm olasılığını göz önünde bulundurun. Bir makineyi değiştirirken, eskisini yerel bayinize götürün. Burada o makine çevreye duyarlı bir şekilde ele alınır. Hasarlı elektrikli veya elektronik cihazların imhası, bu amaçla tasarlanmış olan geri dönüşüm merkezlerinde yapılmalıdır. Yalnızca AT ülkeleri için Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC’ye ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevreye duyarlı bir şekilde imha edilmelidir. GARANTI Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir. Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.157 Spare parts list MSM1040 Article no. Description Position no. 481663 Workpiece clamp 1..6 481664 Moveable Fence 7 481665 Fence base 9 481666 Table insert 35 481667 Moveable guard 82 481668 Saw blade nut + flanges 108|110|111 481669 Rotor 116 481670 Stator 120 481671 Carbon brush holder + cap set 122|123 481673 Carbon brush set 124 481674 Switch 131 481675 Dust bag 144 481676 Laser module 157|158158 Exploded view159 EN62841-1, EN62841-3-9, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-11, EN60825-1 2006/42/EC, 2014/30/EU, 2011/65/EU, 2012/19/EU Zwolle, 01-03-2021 H.G.F Rosberg CEO FERM FERM - Lingenstraat 6 - 8028 PM - Zwolle - The Netherlands
