Ürün Tipi	Sarkaçlı Dekupaj Testeresi
Marka	Ferm
Model	JSM1028P
Besleme	220-240 V~, 50/60 Hz
Güç	450 W
Boşta Devir	0 - 3 400 min⁻¹ (değişken)
Maks. Kesme Derinliği (Ahşap)	65 mm
Kesme Stroku	6 mm
Gönye Açısı	+45° ila -45°
Sarkaç Pozisyonları	3 + 1 (4 konum)
Ağırlık	2,05 kg
Ses Basıncı Seviyesi	98 dB(A) (K=5 dB)
Ses Gücü Seviyesi	109 dB(A) (K=5 dB)
Titreşim (Ahşap)	11,02 m/s² (K=1,5 m/s²)
Titreşim (Metal)	15,16 m/s² (K=1,5 m/s²)
Yalıtım	Çift yalıtım
Toz Emme Sistemi	Elektrikli süpürge bağlantısı (çap belirtilmemiş)
Uygun Malzemeler	Ahşap, metal, plastik, seramik, kauçuk
Ana Fonksiyonlar	Hız değiştirici, anahtar kilidi, sarkaç ayarı, gönye kesimi
Bakım ve Temizlik	Havalandırma yuvalarını temizleyin, kılavuz makarayı yağlayın
Dahil Aksesuarlar	Alyan anahtarı, testere bıçağı (belirtilmemiş)

Sık sorulan sorular - JSM1028P Ferm

Testere bıçağı nasıl değiştirilir?

Cihazı fişten çekin. Alyan anahtarı (11) ile Alyan vidalarını (13) gevşetin, eski bıçağı çıkarın, yeni bıçağı dişler yukarı ve öne bakacak şekilde takın, ardından vidaları sıkın.

Gönye açısı nasıl ayarlanır?

Cihazı fişten çekin. Alyan anahtarı (11) ile Alyan vidalarını (17) gevşetin, tabanı istenen açıya (-45° ila +45°) eğin, ardından vidaları sıkın.

Bu testere ile hangi malzemeleri kesebilirim?

JSM1028P testere ahşap, metal, plastik, seramik ve kauçuk kesebilir. Her malzeme için uygun bıçağı kullanın.

Sarkaç hareketi nasıl kullanılır?

Sarkaç hareketi anahtarını (2) malzemeye göre 0 ila 3 konumuna çevirin. Ahşap için 1-3 kullanın; çelik için konum 0. Kullanım sırasında asla ayar yapmayın.

Ahşapta maksimum kesme derinliği nedir?

Ahşapta maksimum kesme derinliği 65 mm'dir. Metalde daha düşüktür; uygun bir bıçak kullanın.

Kesme hızı nasıl ayarlanır?

Hız değişkendir: hızı artırmak veya azaltmak için açma/kapama anahtarına (1) az veya çok basın. Ayarlama sürekli olarak yapılır.

Bu testere ile elektrikli süpürge kullanabilir miyim?

Evet, testere bir toz emme bağlantısı (9) ile donatılmıştır. Sıçramaları azaltmak için bir elektrikli süpürgenin hortumunu bağlamanız yeterlidir.

Hangi güvenlik önlemlerini almalıyım?

Koruyucu gözlük, kulak koruyucu ve toz maskesi takın. Makineyi yalıtımlı tutma yüzeylerinden tutun. Herhangi bir ayar veya temizlik öncesi fişten çekin.

Testere bakımı nasıl yapılır?

Havalandırma yuvalarını düzenli olarak yumuşak bir bezle temizleyin. Kılavuz makarayı yağlayın ve körleşmiş bıçakları değiştirin. Bakım öncesi daima fişten çekin.

Şiddetli titreşim durumunda ne yapmalıyım?

Makineyi hemen durdurun, fişten çekin ve bıçağın doğru takılıp takılmadığını ve iyi durumda olduğunu kontrol edin. Sorun devam ederse, bir satış sonrası servise başvurun.

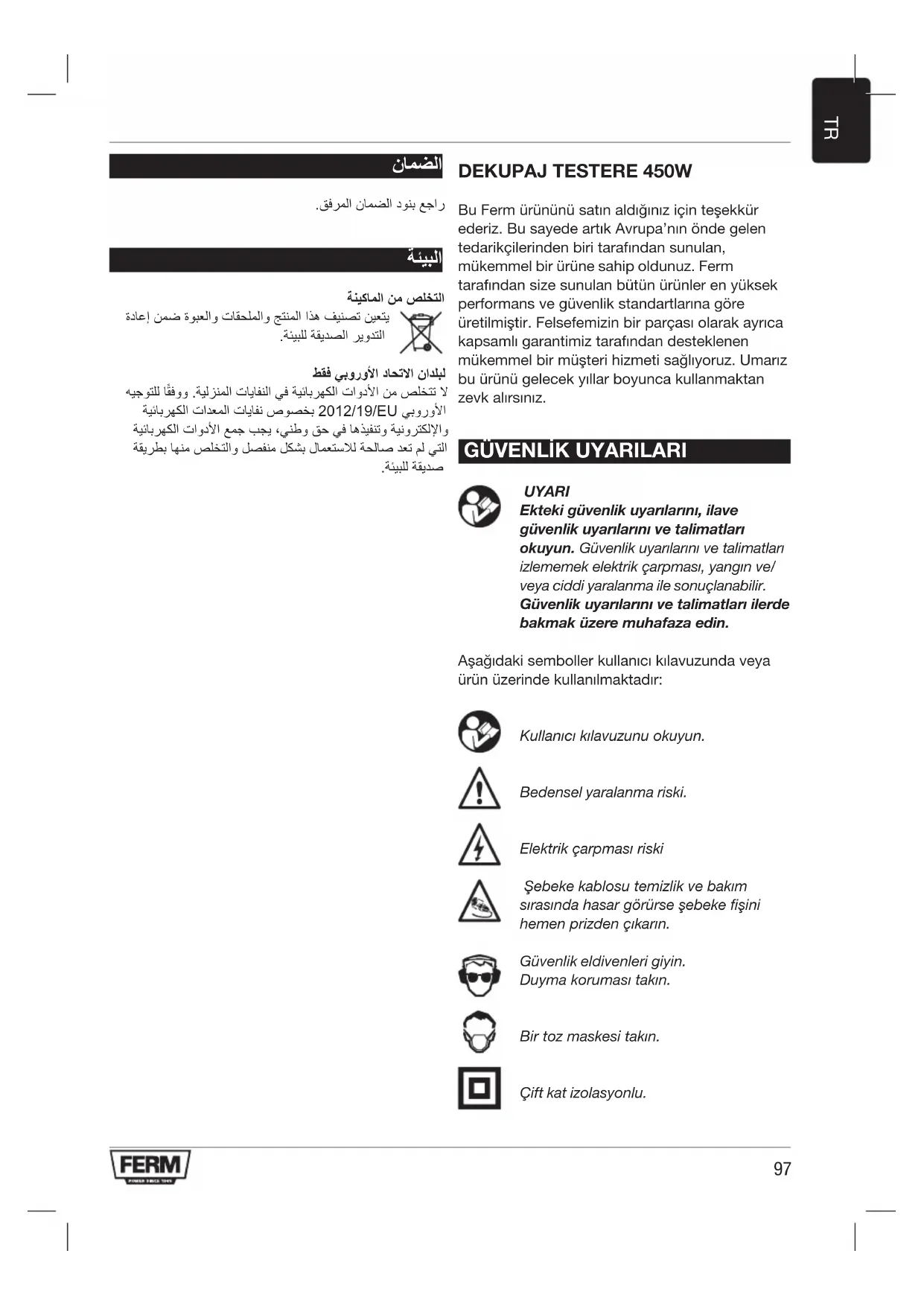

KULLANIM KILAVUZU JSM1028P Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

GÜVENLİK UYARILARI

UYARI

Ekteki güvenlik uyarlarını, ilave güvenlik uyarlarını ve talimatları okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Güvenlik uyarlarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bedensel yaralanma riski.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın.

Güvenlik eldivenleri giyin. Duyma koruması takın.

Bir toz maskesi takın.

Çift kat izolasyonlu.

Ürünü uygun olmayan kaplara atmayın.

Ürün, Avrupa yönergelerinde belirtilen, yürürlükteki güvenlik standartlarına uygundur.

DEKUPAJ TESTERELERİ İÇİN İLAVE GÜVENLİK UYARILARI

• Asbest içeren malzemelerle çalışmayın. Asbest kanserojen olarak kabul edilir.
• Koruyucu gözlük, kulaklık takın ve örneğin eldiven, güvenlik ayakkabıları vb. gibi diğer güvenlik önlemlerini alın.
• Kullanmadan önce iş parçasındaki tüm çivileri ve diğer metal nesneleri çıkarın.
• İş parçasının uygun şekilde desteklendiğinden veya sabitlendiğinden emin olun.
• Kesinlikle makineyi sipersiz kullanmayın.
• Kullanmadan önce testere biçagını kontrol edin. Eğilmiş, kırık veya başka bir şekilde hasar görmüş testere bıçaklarını kullanmayın.
• Testere bıçağının doğru monte edildiğinden emin olun.
• Sadece makineyle kullanılmaya uygun testere bıçaklarını kullanın.
• Sadece uygun ebatlara sahip testere bıçaklarını kullanın.
• Testere bıçaklarından başka aksesuarları kullanmayın.
• HSS çelikten üretilmiş testere bıçaklarını kullanmayın.
• Makineyi testere bıçağının maksimum kesim derinliğinin üzerinde bir maksimum kesim derinliği gerektiren iş parçalarında kullanmayın.
• Testere bicağının gizli elektrik kablolarıyla veya ana kabloyla temas edebileceği yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Testere bicağı ‘akım taşıyan’ bir kabloyla temas ederse, makinenin elektrik yüküne maruz kalan metal parçaları da ‘akım taşır’ hale gelebilir. Elektrik çarpması riski
• Testere bıçağını monte ettikten sonra, makineyi güvenli bir yerde yüksüz çalıştırın. Makine kuvvetlice titrerse, hemen makineyi kapatın, ana fişi çekin ve sorunu çözmeye çalışın.
• Makine durduktan sonra kısa bir süre testere bıçağının dönmeye devam ettiğine dikkat edin. Testere bıçağını kendi başınıza hareketsiz hale getirmeye çalışmayın.

Geri tepme

Geri tepme, testere bıçağı beklenmedik bir şekilde bir nesneye dokunduğunda testere bıçağının yukarı ve aşağı hareket etmesidir.

Kullanırken makineyi sağlam tutun.

Tüm dikkatinizi iş üzerinde yoğunlaştırın.

Geri tepme genellikle şunlardan kaynaklanır:

• dönen testere bıçağının istemeden sert nesneler veya materyallere dokunması;
• körelmiş bir testere bıçağı;
• doğru şekilde monte edilmemiş bir testere bıçağı;
• önceden yapılan bir kesim üzerinden kesim yapma;
• çalışırken dikkatsiz davranma;
• dengesiz duruş.

ELEKTRİK GÜVENLİĞI

Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.
• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm ^2 kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tamamen açın.

TEKNIK VERILER

Şebeke voltajı 220-240 V~
Şebeke frekansı 50/60 Hz
Güç girişi 450 W
Yüksüz hız 0-3,400 dak-1
Maks. kesim derinliği (ahşap) 65mm
Maks. kesim vuruşu 6 mm
Gönye açısı +45° - -45°
Sarkaç konum sayısı 3+1
Ağırlık	2,05 kg

GÜRÜLTÜ VE VİBRASYON

Ses basinci (Lpa)	98 dB(A) +5 dB(A)
Akustik güç (LWA)	109 dB(A) +5 dB(A)
Vibrasyon (ahşap)	11.02 m/s ^2 +1,5 m/s ^2
Vibrasyon (metal)	15.16 m/s ^2 +1,5 m/s ^2

Duyma koruması takın.

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun

AÇIKLAMA (ŞEKIL A)

Sarkaç hareketli dekupaj testereniz çeşitli büyüklük ve çeşitli şekillere sahip ahşap, metal, plastik, seramik, kauçuk vb. gibi malzemeleri kesmek için tasarlanmıştır.

1. Açma / kapama anahtarı
2. Kilitleme düğmesi
3. Sarkaç hareketi düğmesi
   5.Siper
4. Testere biçağı tutucusu
5. Testerepabucu
6. Toz çıkış bağlantısı
   10.Tutmayeri
7. Allen anahtarı

MONTAJ

Montajdan önce daima makineyi kapatın ve elektrik fişini prizden çekin.

Testere bıçağını monte etme ve çıkarma (şekil B)

Gerekli testere bıçağını seçmek için aşağıdaki tabloya bakın.

Montaj

• Alyan vidaları(14) Alyan anahtarını(12) kullanarak gevşetin.
• Testere bıçağını(15) testere bıçağı tutacağının(6) mümkün olan en uç noktasına kadar yerleştirin. Testere bıçağı dişleri(15) yukarı ve ilerisini göstermelidir. Testere bıçağının düz kısmı kılavuz makarasının(16) boşluğuna oturmalıdır.
• Alyan vidaları(14) Alyan anahtarını(12) kullanarak sıkın.

Çıkarma-Demontaj

• Alyan vidaları(14) Alyan anahtarını(12) kullanarak gevşetin.
• Testere bıçağını(15) testere bıçağı tutacağından(6) çıkarın.
• Alyan vidaları(14) Alyan anahtarını(12) kullanarak sıkın.

Testere bıçağı Malzeme

Kalın Ahşap

Orta Ahşap

İnce Çelik, alüminyum, plastik

Çok ince Ahşap (kıvrimlar)

Korkuluğu makineden çıkartmaya çalışmayın.

KULLANIM

Açma / Kapama anahtarı (şek. A)

• Açma/Kapama anahtarına (1) basarak makineyi açın. Açma/Kapama anahtarını (1) biraktığınızda makine açılacaktır.
• Dönme hızı Açma/Kapama anahtarını (1) dönme hızını artırmak için sert basarak veya dönme hızını düşürmek için serbest bırakarak ayarlanabilir.

Kilitleme düğmesi

• Açma/Kapama anahtarını (1), Açma/Kapama anahtarına (1) ve ardından kilitleme düğmesine (2) basarak kilitleyebilirsiniz.
• Anahtar kilidini serbest bırakmak için; Açma/Kapama anahtarına (1) tekrar kısaca basın.

Gönye açısını ayarlama (şekil C)

Gönye açısı -45° ve +45° arasında değişir.

Gönye açısını kullanım sırasında ayarlamayın.

• Allen vidalarını (17) Allen anahtarı (11) kullanarak gevşetin.
• Hız ayarlama pabucunu (7) gerekli konuma eğin.
• Allen vidalarını (17) Allen anahtarı (11) kullanarak sıkın.

Sarkaç hareketi düğmesinin kullanılması (şekil A)

Sarkaç hareketi düğmesi testere bıçağı dişlerinin malzemeyi kavrama şeklini ayarlamak için kullanılır. Sarkaç hareketi düğmesi 4 farklı konuma ayarlanabilir.

Sarkaç konumunu kullanım sırasında ayarlamayın.

- Sarkaç hareketi düğmesini (2) çalışılacak malzemeye bağlı olarak gerekli konuma çevirin. Gerekli konumu seçmek için aşağıdaki tabloya bakın.

Malzeme Sarkaç konumu

Ahşap 1-3
Plastik	1
Alüminyum	0-1
Çelik 0
Seramik	0
Kauçuk	0

Toz tahliyesi

- Elektrikli süpürge hortumunu toz tahliye adaptörüne (9) bağlayın.

İdeal kullanım için ipuçları

• İş parçasını kelepçe ile sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.
• Testere bıçağının ilerleyeceği yönü tanımlamak için bir çizgi çizin.
• Makineyi sapından sıkıca tutun.
• Kesim hızını ayarlayın.
• Gönye açısını ayarlayın.
• Sarkaç konumunu ayarlayın.
• Makineyi açın.
• Makine tam hıza ulaşana dek bekleyin.
• Testere pabucunu iş parçasının üzerine getirin.
• Makineyi, testere pabucunu iş parçasına sıkıca bastırarak önceden çizilmiş çizgi boyunca yavaşça hareket ettirin.
• Makine üzerinde çok fazla basınç uygulamayın.

İşi makinenin yapmasına izin verin.

- Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

TEMİZLİK VE BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

• Muhafazayı yumuşak bir bezle düzenli olarak temizleyin.
• Havalandırma deliklerinde toz ve kir olmamasına dikkat edin. Gerekirse, havalandırma deliklerindeki toz ve kiri temizlemek için yumuşak ve nemli bir bez kullanın.
• Kullanım sırasındaki tutarsızlıkları önlemek için testere biçagını düzenli temizleyin.
• Kılavuz makarayı düzenli yağlayın.

GARANTI

Ekteki garanti koşullarına dikkat edin.

CEVRE

imha Etme

Ürün, aksesuarları ve ambalajı çevreye zarar vermeden geri dönüşüme tabi tutulacak şekilde ayrılmalıdır.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

УБОДНА ПИЛА 450W

(TR) Tek sorumlusu biz olarak bu ürünün aşağıdaki standart ve yönergelere uygun olduğunu beyan ederiz.
