Produkttype	Pendelsav
Mærke	Ferm
Model	JSM1028P
Strømforsyning	220-240 V~, 50/60 Hz
Effekt	450 W
Tomgangshastighed	0 - 3 400 min⁻¹ (variabel)
Maks. skæredybde (træ)	65 mm
Slaglængde	6 mm
Geringsvinkel	+45° til -45°
Pendelpositioner	3 + 1 (4 positioner)
Vægt	2,05 kg
Lydtryksniveau	98 dB(A) (K=5 dB)
Lydeffektniveau	109 dB(A) (K=5 dB)
Vibrationer (træ)	11,02 m/s² (K=1,5 m/s²)
Vibrationer (metal)	15,16 m/s² (K=1,5 m/s²)
Isolering	Dobbelt isolation
Støvudsugningssystem	Tilslutning til støvsuger (Ø ikke specificeret)
Egnede materialer	Træ, metal, plastik, keramik, gummi
Hovedfunktioner	Hastighedsregulering, kontaktlås, pendelindstilling, geringsskæring
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, smør føringsrulle
Medfølgende tilbehør	Unbrakonøgle, savklinge (ikke specificeret)

Ofte stillede spørgsmål - JSM1028P Ferm

Hvordan skifter man savklingen?

Tag stikket ud. Løsn Allen-skruerne (13) med Allen-nøglen (11), fjern den gamle klinge, indsæt den nye klinge med tænderne opad og fremad, og spænd derefter skruerne.

Hvordan justerer man geringsvinklen?

Tag stikket ud. Løsn Allen-skruerne (17) med Allen-nøglen (11), vip sålen til den ønskede vinkel (fra -45° til +45°), og spænd derefter skruerne.

Hvilke materialer kan jeg skære med denne sav?

Saven JSM1028P kan skære træ, metal, plastik, keramik og gummi. Brug den klinge, der passer til hvert materiale.

Hvordan bruger man pendelbevægelsen?

Drej pendelbevægelseskontakten (2) til position 0 til 3 afhængigt af materialet. Til træ skal du bruge 1-3; til stål, position 0. Indstil aldrig under brug.

Hvad er den maksimale skæredybde i træ?

Den maksimale skæredybde i træ er 65 mm. For metal er den mindre; brug en passende klinge.

Hvordan justerer man skærehastigheden?

Hastigheden er variabel: tryk mere eller mindre på tænd/sluk-knappen (1) for at øge eller mindske hastigheden. Justeringen er kontinuerlig.

Kan jeg bruge en støvsuger med denne sav?

Ja, saven er udstyret med et støvudsugningsstik (9). Tilslut blot slangen fra en støvsuger for at reducere støv.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær beskyttelsesbriller, høreværn og støvmaske. Hold maskinen i de isolerede håndtagsflader. Tag stikket ud før justering eller rengøring.

Hvordan vedligeholder man saven?

Rengør jævnligt ventilationsåbningerne med en blød klud. Smør føringsrullen og udskift sløve klinger. Tag altid stikket ud før vedligeholdelse.

Hvad gør man ved kraftige vibrationer?

Stop straks maskinen, tag stikket ud, og kontroller, om klingen er korrekt monteret og i god stand. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING JSM1028P Ferm

- Bruk ikke maskinen på arbeidsstykker som krever en maksimal sagedybde som overskrider maksimal sagedybde for sagbladet.

- Hold maskinen på de isolerte gripeoverflatene hvor sagbladet kan komme i kontakt med skjulte ledninger eller nettkabelen.

Hvis sagbladet kommer i kontakt med en strømførende kabel, kan også de utsatte metaldelene på maskinen bli strømførende. Risiko for elektrisk støt.

- et sagblad som ikke er skikkelig montert,

- saging i et tidligere kutt,

Se vedlagte garantivilkår.

MILJ∅

Kast

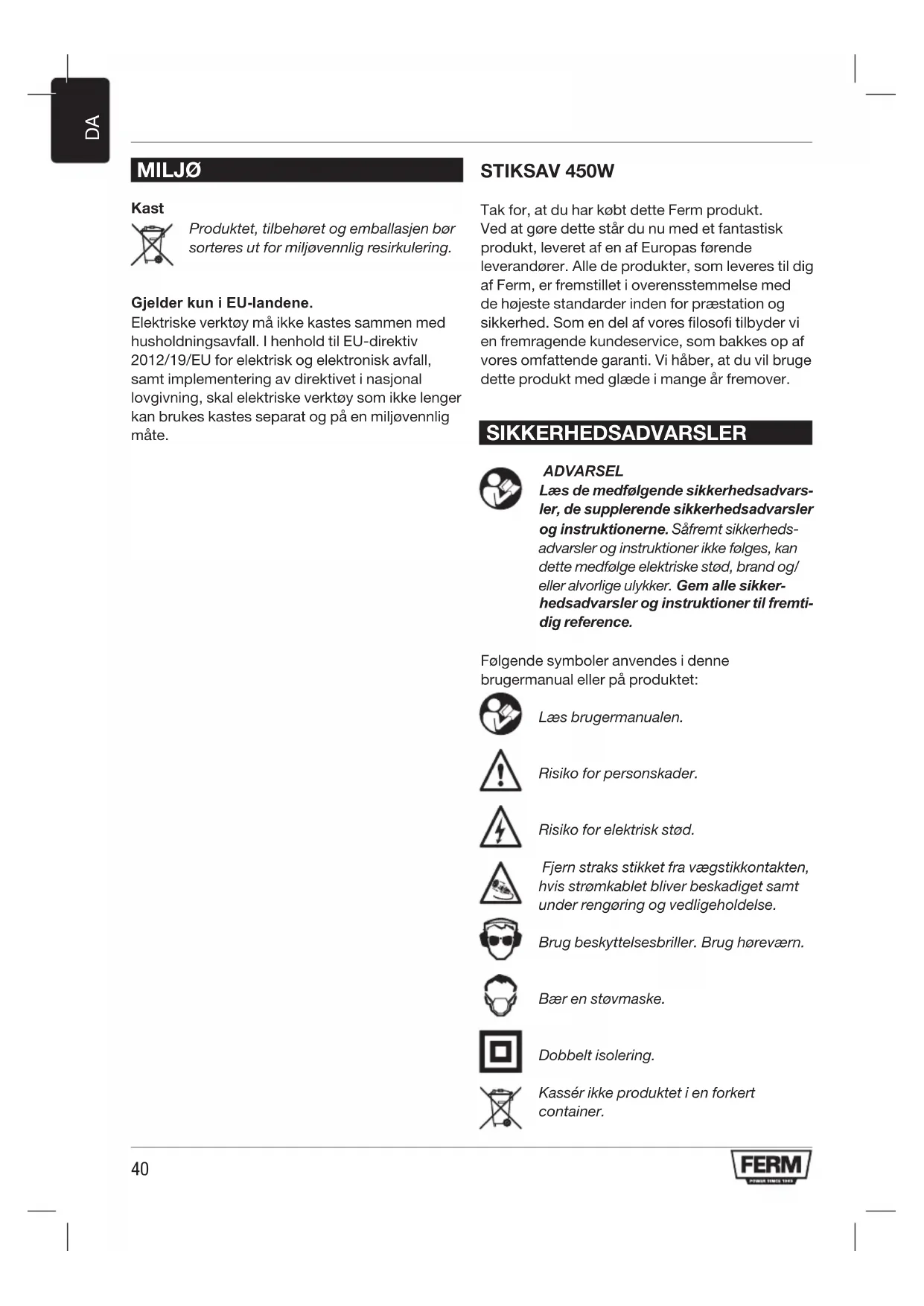

Tak for, at du har købt dette Ferm produkt. Ved at gøre dette står du nu med et fantastisk produkt, leveret af en af Europas førende leverandører. Alle de produkter, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for præstation og sikkerhed. Som en del af vores filosofi tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti. Vi håber, at du vil bruge dette produkt med glæde i mange år fremover.

SIKKERHEDSADVARSLER

ADVARSEL

Læs de medfølgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Følgende symboler anvendes i denne brugermanual eller på produktet:

Læs brugermanualen.

Risiko for personskader.

Risiko for elektrisk stød.

Brug beskyttelsesbriller. Brug høreværn.

Bær en støvmaske.

Dobbelt isolering.

Kassér ikke produktet i en forkert container.

Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver.

SUPPLERENDE SIKKERHEDSADVARSLER FOR DEKUP∅RSAVE

• Arbejd ikke med materialer, som indeholder asbest. Asbest anses for at være kræftfremkaldende.
• Anvend altid sikkerhedsbriller, høreværn og om nødvendigt andre beskyttelsesmidler såsom sikkerhedshandsker, sko etc.
• Fjern alle søm og andre metalgenstande fra arbejdsemnet, før du begynder.
• Sørg for, at arbejdsemnet er monteret korrekt og fastspændt.
• Brug ikke maskinen uden beskyttelsesskærmen.
• Undersøg savklingen før hver anvendelse. Brug ikke bøjede, revnede eller på anden måde beskadigede savklinger.
• Sørg for, at klingen er korrekt monteret.
• Brug kun savklinger, som er passende til brug med maskinen.
• Brug kun savklinger med de rigtige mål.
• Brug ikke andet tilbehør end savklinger.
• Brug ikke savklinger fremstillet af HSS-stål.
• Brug ikke maskinen på arbejdsemner, som kræver en maksimal skæredybde, som overstiger maksimumskæredybden på savklingen.
• Hold maskinen på de isolerede håndtagsflader, hvor savklingen kan få kontakt med skjulte strømførende ledninger eller maskinens eget kabel. Hvis savklingen får kontakt med en ,strømførende ledning', vil maskinens metaldelene også være strømførende. Risiko for elektrisk stød.
• Lad maskinen køre uden belastning på et sikkert sted efter montering af savklingerne. Hvis maskinen vibrerer stærkt, så sluk straks for den, fjern stikket fra stikkontakten og forsøg på at løse problemet.
• Vær opmærksom på, at efter maskinen er slukket vil savklingen fortsætte med at rotere i en kort periode. Forsøg aldrig at bringe savklingen til standsning selv.

Tilbageslag

Tilbageslag er savklingens bevægelse op og tilbage, när klingen uventet berør et andet objekt. Hold godt fast i maskinen under anvendelse. Hold opmærksomheden fast på handlingen.

Tilbageslag forekommer normalt ved:

• utilsigtet berøring af hårde objekter eller andre materialer med de roterende savklinger;
• en sløv savklinge;
• en savklinge, som ikke er ordentligt monteret;
• savning ned i et tidligere snit;
• manglende opmærksomhed på handlingen;
• en ustabil fodstilling.

Elektrisk sikkerhed

Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.
• Brug kun forlængerledninger, der passer til maskinens spænding og som har en minimumtykkelse på 1,5 mm². Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

TEKNISKE DATA

Spænding (lysnet) 220-240 V~

Netfrekvens 50/60 Hz

Indgangseffekt 450 W

Omdrejningstal/min ubelastet 0-3.400/min

Maks. savedybde (træ) 65mm

Maks. saveslag 6 mm

Geringsvinkel +45° - -45°

Antal pendulpositioner 3+1

Vægt 2.05 kg

ST∅J OG VIBRATIONER

Lydtryk (Lpa) 98 dB(A), K=5 dB
Akustisk lydeffekt (Lwa)	109 dB(A), K=5 dB
Vibration (træ)	11.02 m/s2K=1.5 m/s2
Vibration (metal)	15.16 m/s2K=1.5 m/s2

Brug høreværn.

Vibrationsniveau

Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål.

- anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt.

- de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE (FIG. A)

Denne penduldekupørsav er beregnet til savning i materiale af træ, metal, plastik, keramik, gummi etc. i en hvilken som helst størrelse og form.

1. Tænd/sluk-kontakt
2. Låseknap
3. Pendulkontakt
4. Beskyttelsesskærm
5. Savklingeholder
6. Savsko
7. Støvsugertilslutning

10.Håndtag

1. Unbraconøgle

MONTERING

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten.

Se tabellen nedenfor, for at vælge den korrekte savklinge.

Montering

• Hæv beskyttelsesskærmen (1).
- Løsn unbrakoskruerne (13) ved hjælp af unbrakonøglen (11).
- Sæt savklingen (14) så langt ind i savklingeholderen (6), som den kan komme. Savklingens tænder (14) skal pege opad og fremad. Vær opmærksom på, at savklingens bløde side skal falde i føringsrullens slids.
- Stram unbrakoskruerne (13) ved hjælp af unbrakonøglen (11).
• Sænk beskyttelsesskærmen (1).

Fjernelse

• Hæv beskyttelsesskærmen (1).
- Løsn unbrakoskruerne (13) ved hjælp af unbrakonøglen (11).

• Fjern savklingen (14) fra savklingeholderen (6).
• Stram unbrakoskruerne (13) ved hjælp af unbrakonøglen (11).
• Sænk beskyttelsesskærmen (1).

Klinge	Materiale
Grov	Træ
Middel	Træ
Fin Stål, aluminium, plastik
Meget fin Træ (kurver)

Forsøg ikke at fjerne beskyttelsesskærmen fra maskinen.

ANVENDELSE

Tænd/sluk-kontakten (fig. A)

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (1). Når du slipper tænd/slukkontakten (1), slukkes maskinen.
• Rotationshastigheden kan justeres ved at trykke tænd/sluk-kontakten (1) hårdere for at hæve rotationshastigheden eller frigive trykket for at sænke rotationshastigheden.

Låseknap

• Du kan låse tænd/sluk-kontakten (1) ved at trykke på tænd/sluk-kontakten (1) og derefter trykke på låseknappen (2).
• Frigiv kontaktlåsen ved at trykke kortvarigt på tænd/sluk-kontakten (1) igen.

Indstilling af geringsvinklen (fig. C)

Geringsvinklen kan varieres mellem -45° og +45°.

Indstil ikke geringsvinklen under brugen.

• Løsn unbrakoskruerne (17) ved hjælp af unbrakonøglen (11).
• Drej savskoen (7) til den ønskede position.
• Stram unbrakoskruerne (17) ved hjælp af unbrakonøglen (11).

Brug af pendulkontakten (fig. A)

Pendulkontakten bruges til at indstille den måde, savklingens tænder griber fat i materialet på.

Pendulkontakten kan indstilles til 4 stillinger.

Indstil ikke pendulets position under brugen.

- Drej pendulkontakten (2) til den ønskede position alt efter det bearbejdede materiale. Se tabellen nedenfor, for at vælge den korrekte position.

Materiale	Pendulposition
Træ	1-3
Plastik	1
Aluminium	0-1
Stål	0
Keramik	0
Gummi	0

Støvafsugning

- Slut støvsugerens slange til støvsugeradapteren (9).

Tips for optimal anvendelse

• Fiksér arbejdsemnet. Brug skruetvinger til små arbejdsemner.
• Tegn en linje, som definerer den retning, du vil guide savklingen i.
• Hold fast i maskinen med håndtaget.

- Indstilsavehastigheden.

- Indstilgeringsvinklen.

- Indstilpendulstillingen.

•Tændmaskinen.

• Vent, indtil maskinen er nået op på fuld hastighed.
• Placer savskoen på arbejdsemnet.
• Bevæg langsomt maskinen langs de tegnede linjer, mens du presser savskoen mod arbejdsemnet.
• Læg ikke for meget pres på maskinen. Lad maskinen gøre arbejdet.
• Sluk for maskinen og vent, til den står helt stille, før maskinen sættes ned.

RENG∅RING OG VEDLIGEHÖLDELSE

• Rens regelmæssigt kabinettet med en blød klud.
• Hold ventilationsåbningerne fri for støv og snavs. Brug om nødvendigt en blød fugtig klud til at fjerne støv og snavs fra ventilationsåbningerne.
• Rengør jævnligt savklingen for at undgå unøjagtigheder under brugen.
• Smør jævnligt guiderullen.

GARANTI

Se de medfølgende garantibetingelser.

MILJ∅

Genbrug

Produktet, tilbehøret og emballagen skal sorteres for miljøvenligt genbrug.

Kun for EU-lande

Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde.
