Producttype	Pendeldecoupeerzaag
Merk	Ferm
Model	JSM1028P
Voeding	220-240 V~, 50/60 Hz
Vermogen	450 W
Toerental onbelast	0 - 3 400 min⁻¹ (variabel)
Max. zaagdiepte (hout)	65 mm
Slaglengte	6 mm
Afschuinhoek	+45° tot -45°
Pendelstanden	3 + 1 (4 standen)
Gewicht	2,05 kg
Geluidsdrukniveau	98 dB(A) (K=5 dB)
Geluidsvermogensniveau	109 dB(A) (K=5 dB)
Trillingen (hout)	11,02 m/s² (K=1,5 m/s²)
Trillingen (metaal)	15,16 m/s² (K=1,5 m/s²)
Isolatie	Dubbele isolatie
Stofafzuigsysteem	Aansluiting voor stofzuiger (Ø niet gespecificeerd)
Geschikte materialen	Hout, metaal, kunststof, keramiek, rubber
Hoofdfuncties	Variabele snelheidsregeling, schakelaarvergrendeling, pendelinstelling, verstekzaag
Onderhoud en reiniging	Ventilatiesleuven reinigen, geleiderol smeren
Inbegrepen accessoires	Inbussleutel, zaagblad (niet gespecificeerd)

Veelgestelde vragen - JSM1028P Ferm

Hoe vervang ik het zaagblad?

Koppel het apparaat los. Draai de inbusschroeven (13) los met de inbussleutel (11), verwijder het oude zaagblad, plaats het nieuwe zaagblad met de tanden naar boven en naar voren, en draai vervolgens de schroeven vast.

Hoe stel ik de afschuinhoek in?

Koppel het apparaat los. Draai de inbusschroeven (17) los met de inbussleutel (11), kantel de zaagplaat in de gewenste hoek (van -45° tot +45°), en draai de schroeven weer vast.

Welke materialen kan ik met deze zaag zagen?

De zaag JSM1028P kan hout, metaal, kunststof, keramiek en rubber zagen. Gebruik het juiste zaagblad voor elk materiaal.

Hoe gebruik ik de pendelbeweging?

Draai de schakelaar voor pendelbeweging (2) naar stand 0 tot 3, afhankelijk van het materiaal. Voor hout gebruikt u 1-3; voor staal stand 0. Stel nooit bij tijdens gebruik.

Wat is de maximale zaagdiepte in hout?

De maximale zaagdiepte in hout is 65 mm. Voor metaal is deze kleiner; gebruik een geschikt zaagblad.

Hoe stel ik de zaagsnelheid in?

De snelheid is variabel: druk meer of minder in op de aan/uit-schakelaar (1) om de snelheid te verhogen of verlagen. De instelling is continu.

Kan ik een stofzuiger gebruiken met deze zaag?

Ja, de zaag is uitgerust met een stofafzuigaansluiting (9). Sluit eenvoudig de slang van een stofzuiger aan om spatten te verminderen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Houd de machine vast aan de geïsoleerde handgreepoppervlakken. Koppel los voor elke aanpassing of reiniging.

Hoe onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven met een zachte doek. Smeer het geleiderol en vervang botte zaagbladen. Koppel altijd los voor onderhoud.

Wat te doen bij sterke trillingen?

Stop onmiddellijk de machine, koppel deze los en controleer of het zaagblad correct is gemonteerd en in goede staat verkeert. Als het probleem aanhoudt, neem dan contact op met een klantendienst.

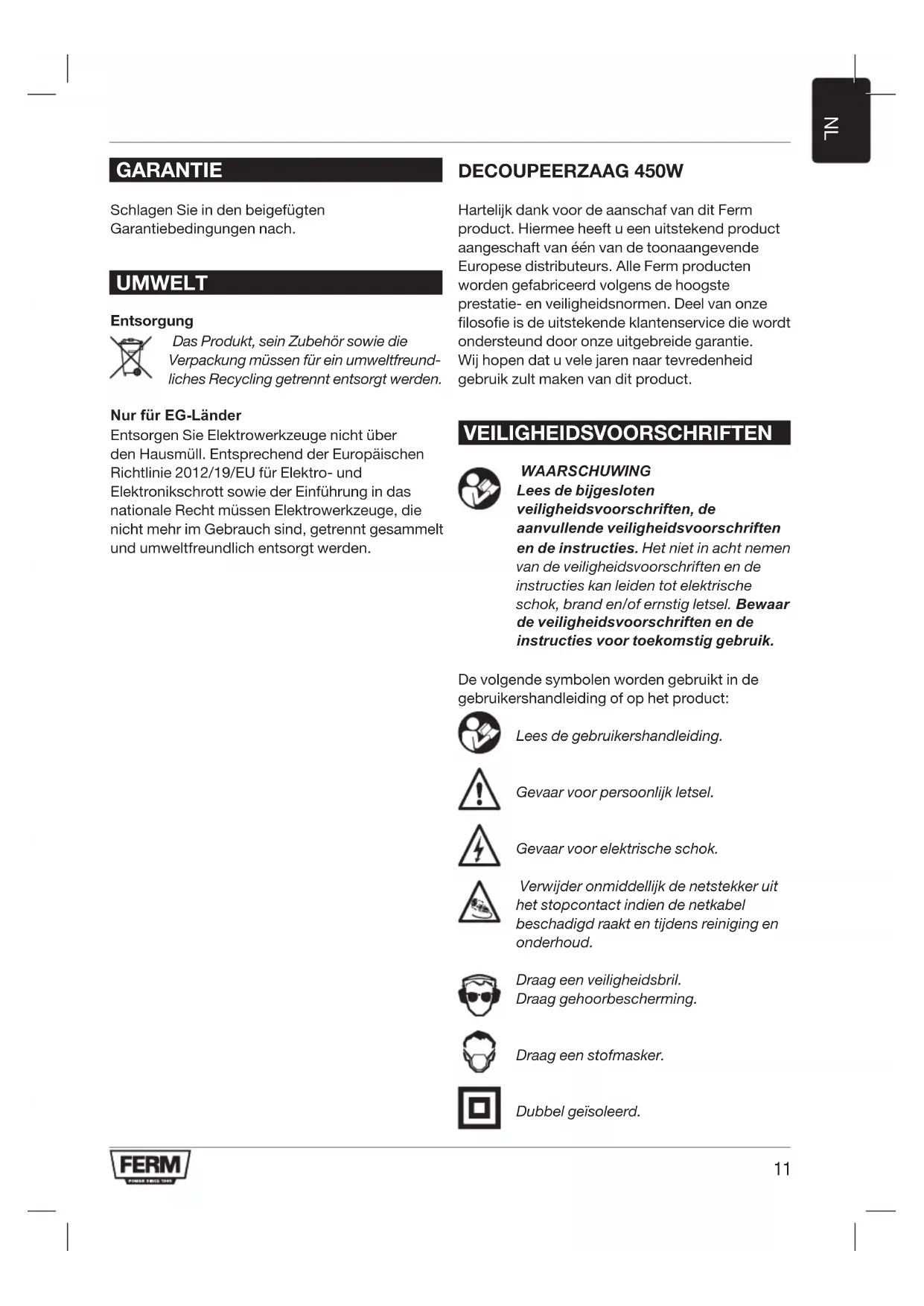

GEBRUIKSAANWIJZING JSM1028P Ferm

Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Lees de bijgesloten veiligheidsvoorschriften, de aanvullende veiligheidsvoorschriften en de instructies. Het niet in acht nemen van de veiligheidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schok.

Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Dubbel geïsoleerd.

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

AANVULLENDE VEILIGHEIDSVOOR- SCHRIFTEN VOOR DECOUPEERZAGEN

• Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.
• Draag een veiligheidsbril, gehoorbescherming en indien nodig andere beschermingsmiddelen, zoals veiligheidshandschoenen, veiligheidsschoenen, etc.
• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit het werkstuk.
• Zorg ervoor dat het werkstuk correct wordt ondersteund of vastgezet.
• Gebruik de machine niet zonder de beschermkap.

- Controleer het zaagblad voor ieder gebruik. Gebruik geen zaagbladen die verbogen, vervormd of op andere wijze beschadigd zijn.

- Zorg ervoor dat het zaagblad correct is gemonteerd.

- Gebruik uitsluitend zaagbladen die geschikt zijn voor gebruik met de machine.

- Gebruik uitsluitend zaagbladen met de juiste afmetingen.

- Gebruik geen andere accessoires dan zaagbladen.

- Gebruik geen zaagbladen van HSS-staal.

- Gebruik de machine niet op werkstukken die een maximale zaagdiepte vereisen die hoger is dan de maximale zaagdiepte van het zaagblad.

- Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar het zaagblad in contact kan komen met verborgen bedrading of het netsnoer. Indien het zaagblad in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.

- Laat na het monteren van het zaagblad de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddellijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.

- Wees erop bedacht dat het zaagblad na het uitschakelen van de machine nog korte tijd blijft doordraaien. Probeer niet zelf het zaagblad tot stilstand te brengen.

Terugslag

Terugslag is de op- en achterwaartse beweging die het zaagblad maakt wanneer het zaagblad onverwachts met een voorwerp in aanraking komt. Houd de machine tijdens gebruik stevig vast. Houd uw aandacht bij de werkzaamheden.

Terugslag wordt meestal veroorzaakt door:

• het met het draaiende zaagblad onbedoeld raken van harde voorwerpen of materialen;
• een bot zaagblad;
• een verkeerd gemonteerd zaagblad;
• in een bestaande snede zagen;
• gebrek aan aandacht bij de werkzaamheden;
• een instabiele werkhouding.

Elektrische veiligheid

Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.
• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm ^2 . Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.

TECHNISCHE GEGEVENS

Netspanning 220-240 V~

Netfrequentie 50/60 Hz

Ingangsspanning 450 W

Toerental onbelast 0-3.400/min

Max. zaagdiepte (hout) 65mm

Max. zaagbeweging 6 mm

Verstekhoek +45° - -45°

Aantal pendelposities 3+1

Gewicht 2.05 kg

GELUID EN VIBRATIE

Geluidsdruk (Lpa) 98 dB(A), K=5 dB
Geluidsvermogen (Lwa) 109 dB(A), K=5 dB
Vibratie (hout)	11.02 m/s2 K=1.5 m/s2
Vibratie (metaal)	15.16 m/s2 K=1.5 m/s2

Draag gehoorbescherming.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

Uw pendeldecoupeerzaag is ontworpen voor het zagen van hout, metaal, kunststof, keramiek, rubber, etc. tot iedere gewenste afmeting en in iedere gewenste vorm.

1. Aan/uit-schakelaar

2. Vergrendelingsknop

3. Schakelaar pendelinstelling

4. Beschermkap

5. Zaagbladhouder
6. Zaagschoen
7. Stofafzuigaansluiting

10.Handgreep

11.Inbussleutel

ASSEMBLAGE

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact.

Monteren en verwijderen van het zaagblad (fig. B)

Zie onderstaande tabel voor het selecteren van het gewenste zaagblad.

• Draai de inbusschroeven (13) een paar slagen los met behulp van de inbussleutel (11).
• Plaats het zaagblad (14) zo ver mogelijk in de zaagbladhouder (6). De tanden van het zaagblad (14) moeten naar boven en naar voren wijzen. De gladde zijde van het zaagblad moet in de sleuf van de geleiderol vallen.
• Draai de inbusschroeven (13) vast met behulp van de inbussleutel (11).

Verwijderen

• Draai de inbusschroeven (13) een paar slagen los met behulp van de inbussleutel (11).
• Verwijder het zaagblad (14) uit de zaagbladhouder (6).
• Draai de inbusschroeven (13) vast met behulp van de inbussleutel (11).

Zaagblad	Materiaal
Grof	Hout
Medium	Hout
Fijn Staal, aluminium, kunststof
Zeer fijn Hout (rondingen)

Probeer niet de beschermkap van de machine te verwijderen.

GEBRUIK

De aan/uit-schakelaar (afb. A)

• Schakel de machine in door op de aan/uitschakelaar (1) te drukken. Wanneer u de aan/uit-schakelaar (1) loslaat, wordt de machine uitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/uit-schakelaar (1) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snelheid te verlagen.

Vergrendelingsknop

• U kunt de aan/uit-schakelaar (1) vergrendelen door de aan/uit-schakelaar (1) en vervolgens de vergrendelingsknop (2) in te drukken.
• Druk opnieuw op de aan/uit-schakelaar (1) om de schakelaar te ontgrendelen.

Instellen van de verstekhoek (fig. C)

De verstekhoek is variabel tussen -45° en +45°.

Stel de verstekhoek niet in tijdens gebruik.

• Draai de inbusschroeven (17) een paar slagen los met behulp van de inbussleutel (11).
• Kantel de zaagschoen (7) naar de gewenste positie.
• Draai de inbusschroeven (17) vast met behulp van de inbussleutel (11).

Gebruiken van de schakelaar voor de pendelinstelling (fig. A)

De schakelaar voor de pendelinstelling wordt gebruikt voor het instellen van de manier waarop de tanden van het zaagblad in het materiaal grijpen. De schakelaar voor de pendelinstelling kan in 4 posities worden ingesteld.

Stel de pendelpositie niet in tijdens gebruik.

Draai de schakelaar voor de pendelinstelling (2) naar de gewenste positie volgens naargelang het te bewerken materiaal.

Zie onderstaande tabel voor het selecteren van de gewenste positie.

Materiaal	Pendelinstelling
Hout	1-3
Kunststof	1
Aluminium	0-1
Staal	0
Keramiek	0
Rubber	0

Stofafzuiging

- Sluit de slang van een stofzuiger aan op de stofafzuigadapter (9).

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een kleminrichting voor kleine werkstukken.
• Teken een lijn om de richting te bepalen waarin het zaagblad moeten worden geleid.
• Houd de machine stevig bij de handgreep vast.
• Stel de zaagsnelheid in.
• Stel de verstekhoek in.
• Stel de pendelpositie in.
  • Schakel de machine in.

• Wacht totdat de machine volledig op snelheid is.

• Plaats de zaagschoen op het werkstuk.

• Beweeg de machine langs de vooraf getekende lijn, waarbij de zaagschoen stevig tegen het werkstuk wordt gedrukt.
• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.
• Schakel de machine uit en wacht tot de machine volledig tot stilstand is gekomen voordat u de machine wegzet.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact.

• Reinig regelmatig de behuizing met een zachte doek.
• Houd de ventilatieopeningen vrij van stof en vuil. Gebruik indien nodig een zachte, vochtige doek om stof en vuil uit de ventilatieopeningen te verwijderen.
• Reinig regelmatig het zaagblad om onnauwkeurigheden tijdens gebruik te vermijden.
• Smeer de geleiderol regelmatig.

GARANTIE

Raadpleeg de bijgesloten garantiebepalingen.

MILIEU

Afdanking

Het product, de accessoires en de verpakking moeten worden gesorteerd voor milieuvriendelijke recycling.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.
