Produkttyp	Pendelsåg
Märke	Ferm
Modell	JSM1028P
Matning	220-240 V~, 50/60 Hz
Effekt	450 W
Tomgångsvarvtal	0 - 3 400 min⁻¹ (variabel)
Max skärdjup (trä)	65 mm
Slaglängd	6 mm
Geringsvinkel	+45° till -45°
Pendellägen	3 + 1 (4 lägen)
Vikt	2,05 kg
Ljudtrycksnivå	98 dB(A) (K=5 dB)
Ljudeffektnivå	109 dB(A) (K=5 dB)
Vibrationer (trä)	11,02 m/s² (K=1,5 m/s²)
Vibrationer (metall)	15,16 m/s² (K=1,5 m/s²)
Isolering	Dubbel isolering
Dammutsugningssystem	Anslutning för dammsugare (Ø ej specificerad)
Lämpliga material	Trä, metall, plast, keramik, gummi
Huvudfunktioner	Variabel varvtal, strömbrytarlås, pendeljustering, geringskapning
Underhåll och rengöring	Rengöra ventilationsspringor, smörja styrrullen
Inkluderade tillbehör	Insexnyckel, sågklinga (ej specificerad)

Vanliga frågor - JSM1028P Ferm

Hur byter man sågklingan?

Koppla bort apparaten. Lossa insexskruvarna (13) med insexnyckeln (11), ta bort den gamla klingan, sätt i den nya klingan med tänderna upp och fram, dra sedan åt skruvarna.

Hur ställer man in geringsvinkeln?

Koppla bort apparaten. Lossa insexskruvarna (17) med insexnyckeln (11), luta plattan till önskad vinkel (från -45° till +45°), dra sedan åt skruvarna.

Vilka material kan jag såga med denna såg?

Sågen JSM1028P kan skära trä, metall, plast, keramik och gummi. Använd rätt klinga för varje material.

Hur använder man pendelrörelsen?

Vrid pendelrörelsens omkopplare (2) till position 0 till 3 beroende på material. För trä, använd 1-3; för stål, position 0. Ställ aldrig in under användning.

Vad är maximalt skärdjup i trä?

Maximalt skärdjup i trä är 65 mm. För metall är det mindre; använd en lämplig klinga.

Hur ställer man in skärhastigheten?

Hastigheten är variabel: tryck mer eller mindre på strömbrytaren (1) för att öka eller minska hastigheten. Inställningen är kontinuerlig.

Kan jag använda en dammsugare med denna såg?

Ja, sågen är utrustad med en dammutsugningsanslutning (9). Anslut helt enkelt en dammsugares slang för att minska stänk.

Vilka säkerhetsåtgärder bör jag vidta?

Använd skyddsglasögon, hörselskydd och andningsskydd. Håll maskinen i de isolerade handtagen. Koppla bort före justering eller rengöring.

Hur underhåller man sågen?

Rengör regelbundet ventilationsspringorna med en mjuk trasa. Smörj styrrullen och byt ut slöa klingor. Koppla alltid bort före underhåll.

Vad gör man vid kraftiga vibrationer?

Stanna omedelbart maskinen, koppla bort den och kontrollera om klingan är korrekt monterad och i gott skick. Om problemet kvarstår, kontakta en serviceverkstad.

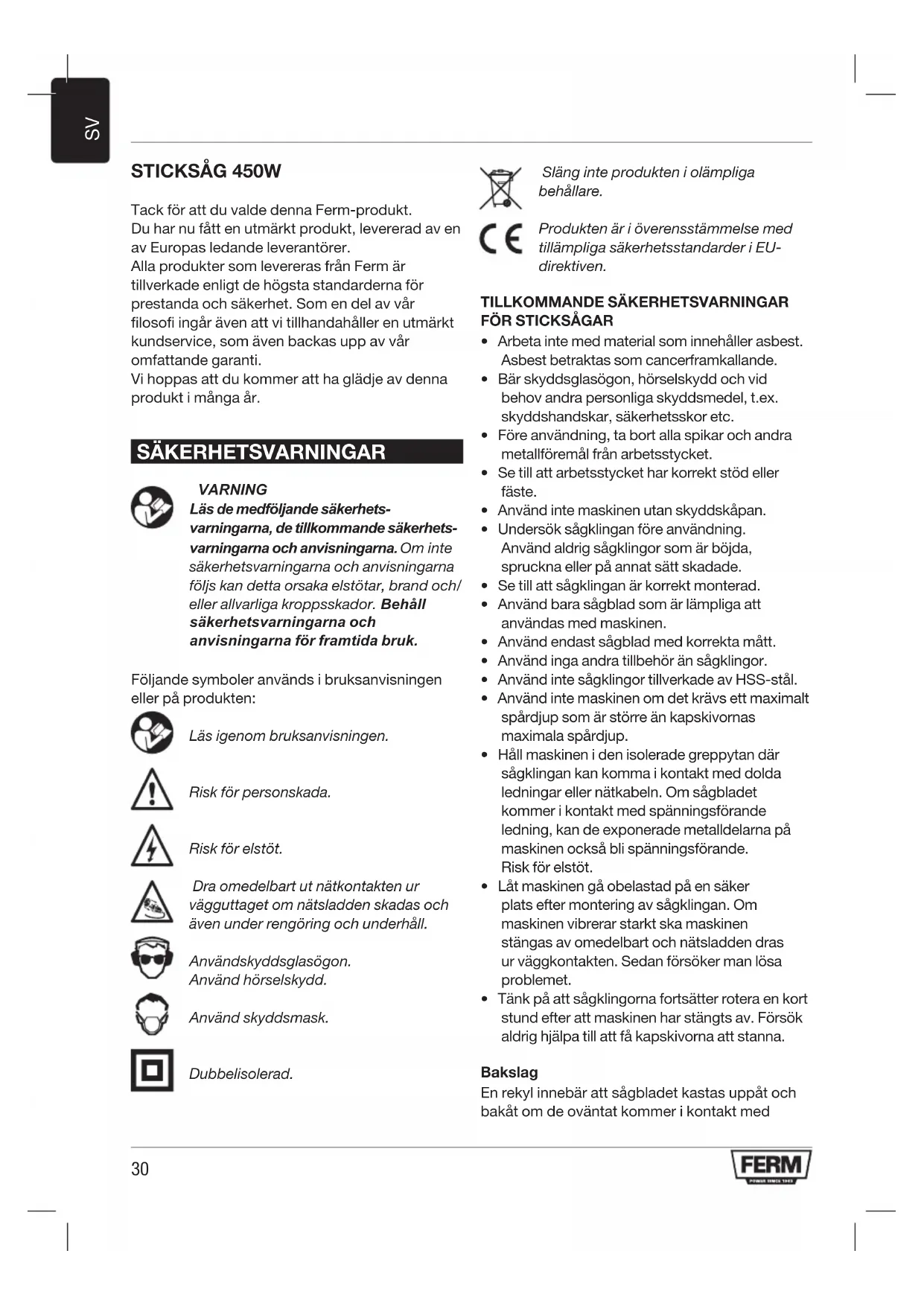

BRUKSANVISNING JSM1028P Ferm

Tack för att du valde denna Ferm-produkt.

Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer.

Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti.

Vi hoppas att du kommer att ha glädje av denna produkt i många år.

SÄKERHETSVARNINGAR

WARNING

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Risk för personskada.

Risk för elstöt.

Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll.

Användskyddsglasögon.

Använd hörselskydd.

Använd skyddsmask.

Dubbelisolerad.

Släng inte produkten i olämpliga behållare.

Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven.

TILLKOMMANDE SÄKERHETSVARNINGAR FÖR STICKSÅGAR

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.
• Bär skyddsglasögon, hörselskydd och vid behov andra personliga skyddsmedel, t.ex. skyddshandskar, säkerhetsskor etc.
• Före användning, ta bort alla spikar och andra metallföremål från arbetsstycket.
• Se till att arbetsstycket har korrekt stöd eller fäste.
• Använd inte maskinen utan skyddskåpan.
• Undersök sågklingan före användning. Använd aldrig sågklingor som är böjda, spruckna eller på annat sätt skadade.
• Se till att sågklingan är korrekt monterad.
• Använd bara sågblad som är lämpliga att användas med maskinen.
• Använd endast sågblad med korrekta mått.
• Använd inga andra tillbehör än sågklingor.
• Använd inte sågklingor tillverkade av HSS-stål.
• Använd inte maskinen om det krävs ett maximalt spårdjup som är större än kapskivornas maximala spårdjup.
• Håll maskinen i den isolerade greppytan där sågklingan kan komma i kontakt med dolda ledningar eller nätkabeln. Om sågbladet kommer i kontakt med spänningsförande ledning, kan de exponerade metalldelarna på maskinen också bli spänningsförande. Risk för elstöt.
• Låt maskinen gå obelastad på en säker plats efter montering av sågklingan. Om maskinen vibrerar starkt ska maskinen stängas av omedelbart och nätsladden dras ur väggkontakten. Sedan försöker man lösa problemet.
• Tänk på att sågklingorna fortsätter rotera en kort stund efter att maskinen har stängts av. Försök aldrig hjälpa till att få kapskivorna att stanna.

Bakslag

En rekyl innebär att sågbladet kastas uppåt och bakåt om de oväntat kommer i kontakt med

ett föremål. Håll maskinen i ett fast grepp, med bägge händerna, när den används. Håll din uppmärksamhet riktad på arbetet.

Bakslag orsakas vanligen av:

• att sticksågen oavsiktligt kommer i kontakt med hårda föremål eller material;
• ett slött sågblad;
• ett sågblad som inte är korrekt monterat;
• sågning i ett tidigare snitt;
• bristande uppmärksamhet under arbetet;
• en ostadig kroppsställning.

Elektrisk säkerhet

Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens nominella effekt, minst 1,5 mm ^2 tjocka. Om förlängningskabel på trumma används måste kabeln alltid rullas ut helt.

TEKNISKA DATA

Nätspänning 220-240 V~

Nätfrekvens 50/60 Hz

Ineffekt 450 W

Obelastad hastighet 0-3.400/min

Max. sågdjup (trä) 65mm

Max. såsgslag 6 mm

Geringsvinkel +45° - -45°

Antalet pendellägen 3+1

Vikt 2.05 kg

BULLER OCH VIBRATIONER

Bullernivå (Lpa)	98 dB(A), K=5 dB
Ljudeffekt (Lwa)	109 dB(A), K=5 dB
Vibration (trä)	11.02 m/s2 K=1.5 m/s2
Vibration (metall)	15.16 m/s2 K=1.5 m/s2

Använd hörselskydd.

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

BESKRIVNING (FIG. A)

Din pendelsticksåg har konstruerats för sågning i trä, metall, plast, keramik, gummi, etc. till varje önskad storlek och till varje önskad form.

1. Strömbrytare
2. Spärrknapp
3. Omkopplare för pendelrörelse
4. Skydd
5. Sågbladshållare
6. Sågsko
7. Dammsugaranslutning
   10.Handtag
   11.Insexnyckel

MONTERING

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

Montering och demontering av sågklingan (fig. B) Se tabellen nedan för val av önskat sågblad. Montering

• Lyft skyddet (1).
• Lossa insexskruven (13) med insexnyckeln (11).
• Stick in sågbladet (14) i sågbladshållaren (6) så långt som möjligt. Sågbladets tänder (14) måste vara riktade uppåt och framåt. Den jämna sida av sågbladet måste passa in i slitsen till styrrullen.
• Dra fast insexskruven (13) med insexnyckeln (11).
• Sänk skyddet (1).

Borttagning

• Lyft skyddet (1).
• Lossa insexskruven (13) med insexnyckeln (11).
• Ta bort sågbladet (14) i sågbladshållaren (6).
• Dra fast insexskruven (13) med insexnyckeln (11).
• Sänk skyddet (1).

Sågklinga	Material
Grovt	Trä
Medium	Trä
Fin Stål, aluminium, plast
Mycket fin Trä (kurvor)

Avlägsna inte skyddet från maskinen.

ANVÄNDNING

Växelbrytaren (fig. A)

• Stäng av maskinen genom att trycka på växelbrytaren (1). När växelbrytaren (1) frigörs stängs maskinen av.
• Rotationshastigheten kan justeras. Tryck in växelbrytaren (1) hårdare för att öka rotationshastigheten eller minska trycket för att sänka rotationshastigheten.

Låsningsknappen

• Du kan låsa växelbrytaren (1) genom att trycka på växelbrytaren (1) och därefter trycka på läsningsknappen (2).
• Frigör låsningsknappen genom att kort trycka på växelbrytaren (1).

Inställning av geringsvinkeln (fig. C)

Geringsvinkel är inställbar mellan -45° och +45°.

Ställ inte in geringsvinkeln under användning.

• Lossa insexskruven (17) med insexnyckeln (11).
• Luta sågskon (7) till önskat läge.
• Dra fast insexskruven (17) med insexnyckeln (11).

Använda omkopplaren för pendelrörelse (fig. A)

Omkopplaren för pendelrörelse används till att ställa in det sätt på vilket sågbladets tänder griper tag i materialet. Omkopplaren för pendelrörelse kan ställas in i 4 lägen.

Ställ inte in pendellägena under användning.

- Vrid omkopplaren för pendelrörelse (2) till önskat läge beroende på det material som ska bearbetas. Se tabellen nedan för val av önskat läge.

Material	Pendelläge
Trä	1-3
Plast	1
Aluminium	0-1
Stål	0
Keramik	0
Gummi	0

Dammutsugning

- Anslut dammsugningsanordningens slang till dammsugaradaptern (9).

Tips för bästa användning

• Spänn fast arbetsstycket. Använd ett fastspänningsdon för mindre arbetsstycken.
• Rita linjer som visar i vilken riktning sågklingan ska föras.
• Håll maskinen med ett fast grepp i handtaget.
• Ställ in såghastigheten.
  • Ställ in geringsvinkeln.
• Ställ in pendelläget.

- Startamaskinen.

• Vänta tills maskinen uppnått full hastighet.
• Placera sågskon på arbetsstycket.
• Flytta långsamt maskinen längs med den tidigare ritade linjen och tryck sågskon stadigt mot arbetsstycket.
• Utöva inte för stort tryck på maskinen. Låt maskinen göra arbetet.
• Stäng av maskinen och vänta tills den stannat helt innan du sätter ner maskinen.

RENGÖRING OCH UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

• Rengör höljet regelbundet med en mjuk trasa.
• Se till att ventilationshålen är fria från damm

och smuts. Använd vid behov en mjuk, fuktig trasa för att ta bort damm och smuts från ventilationshålen.

• Rengör sågklingan regelbundet för att undvika problem och fel under användningen.
• Smörj styrrullen regelbundet.

GARANTI

Se de medföljande garantivillkoren.

MILJÖ

Bortskaffning

Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.
