JSM1028P - Saag Ferm - Tasuta kasutusjuhend

Toote tüüp	Pendeltikksaag
Kaubamärk	Ferm
Mudel	JSM1028P
Toitepinge	220-240 V~, 50/60 Hz
Võimsus	450 W
Tühikäigu kiirus	0 - 3 400 min⁻¹ (muutuv)
Maksimaalne lõikesügavus (puit)	65 mm
Lõiketakti pikkus	6 mm
Kaldenurk	+45° kuni -45°
Pendliasendid	3 + 1 (4 asendit)
Kaal	2,05 kg
Helirõhu tase	98 dB(A) (K=5 dB)
Helivõimsuse tase	109 dB(A) (K=5 dB)
Vibratsioon (puit)	11,02 m/s² (K=1,5 m/s²)
Vibratsioon (metall)	15,16 m/s² (K=1,5 m/s²)
Isolatsioon	Topeltisolatsioon
Tolmu eemaldamise süsteem	Ühendus tolmuimejale (läbimõõt täpsustamata)
Sobivad materjalid	Puit, metall, plast, keraamika, kumm
Peamised funktsioonid	Kiiruse regulaator, lüliti lukustus, pendelreguleerimine, kaldu lõikamine
Hooldus ja puhastus	Puhastage ventilatsiooniavad, määrige juhtrulli
Kaasasolevad tarvikud	Kuuskantvõti, saeleht (täpsustamata)

Korduma kippuvad küsimused - JSM1028P Ferm

Kuidas vahetada saelehte?

Ühendage seade vooluvõrgust. Keerake kuuskantpolte (13) lahti kuuskantvõtmega (11), eemaldage vana saeleht, sisestage uus saeleht hambad üles ja ettepoole, seejärel pingutage poldid.

Kuidas reguleerida kaldenurka?

Ühendage seade vooluvõrgust. Keerake kuuskantpolte (17) lahti kuuskantvõtmega (11), kallutage tald soovitud nurga alla (-45° kuni +45°), seejärel pingutage poldid.

Milliseid materjale saan selle saega lõigata?

Sae JSM1028P-ga saab lõigata puitu, metalli, plasti, keraamikat ja kummi. Kasutage igale materjalile sobivat saelehte.

Kuidas kasutada pendli liikumist?

Pöörake pendli liikumise lüliti (2) asendisse 0 kuni 3 vastavalt materjalile. Puidu puhul kasutage 1-3; terase puhul asend 0. Ärge kunagi reguleerige kasutamise ajal.

Mis on maksimaalne lõikesügavus puidus?

Maksimaalne lõikesügavus puidus on 65 mm. Metallis on see väiksem; kasutage sobivat saelehte.

Kuidas reguleerida lõikekiirust?

Kiirus on muutuv: vajutage sisse/välja lülitit (1) rohkem või vähem, et suurendada või vähendada kiirust. Reguleerimine on pidev.

Kas ma saan selle saega kasutada tolmuimejat?

Jah, saag on varustatud tolmu eemaldamise ühendusega (9). Ühendage lihtsalt tolmuimeja voolik, et vähendada pritsmeid.

Milliseid ohutusmeetmeid peaksin võtma?

Kandke kaitseprille, kuulmiskaitseid ja tolmumaski. Hoidke masinat isoleeritud käepidemepindadest. Ühendage enne reguleerimist või puhastamist vooluvõrgust.

Kuidas saagi hooldada?

Puhastage regulaarselt ventilatsiooniavasid pehme lapiga. Määrige juhtrulli ja vahetage nürid saelehed. Ühendage alati enne hooldust vooluvõrgust.

Mida teha tugeva vibratsiooni korral?

Peatage masin kohe, ühendage see vooluvõrgust ja kontrollige, kas saeleht on korralikult paigaldatud ja heas seisukorras. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

KASUTUSJUHEND JSM1028P Ferm

Täname, et ostsite selle Fermi toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast.

OHUTUSTEAVE

HOIATUS

Lugege tootega kaasas olevat ohutusteavet, täiendavat ohutusteavet ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajärjeks võib olla elektrilöök, tulekahju ja/või tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast.

Kasutusjuhendis või tootel kasutatakse järgmisi sümboleid:

Lugege kasutusjuhendit.

Tervisekahjustuse oht.

Elektrilöögioht.

Eemaldage seade vooluvõrgust, kui toitejuhe saab kahjustada või kui puhastate ja hooldate seadet.

Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid.

Kasutage tolmumaski.

Kaitseisolatsiooniga.

Ärge hoidke toodet selleks ebasobivas kohas.

Toode on vastavuses Euroopa Liidu direktiivides sätestatud asjakohaste ohutusnõuetega.

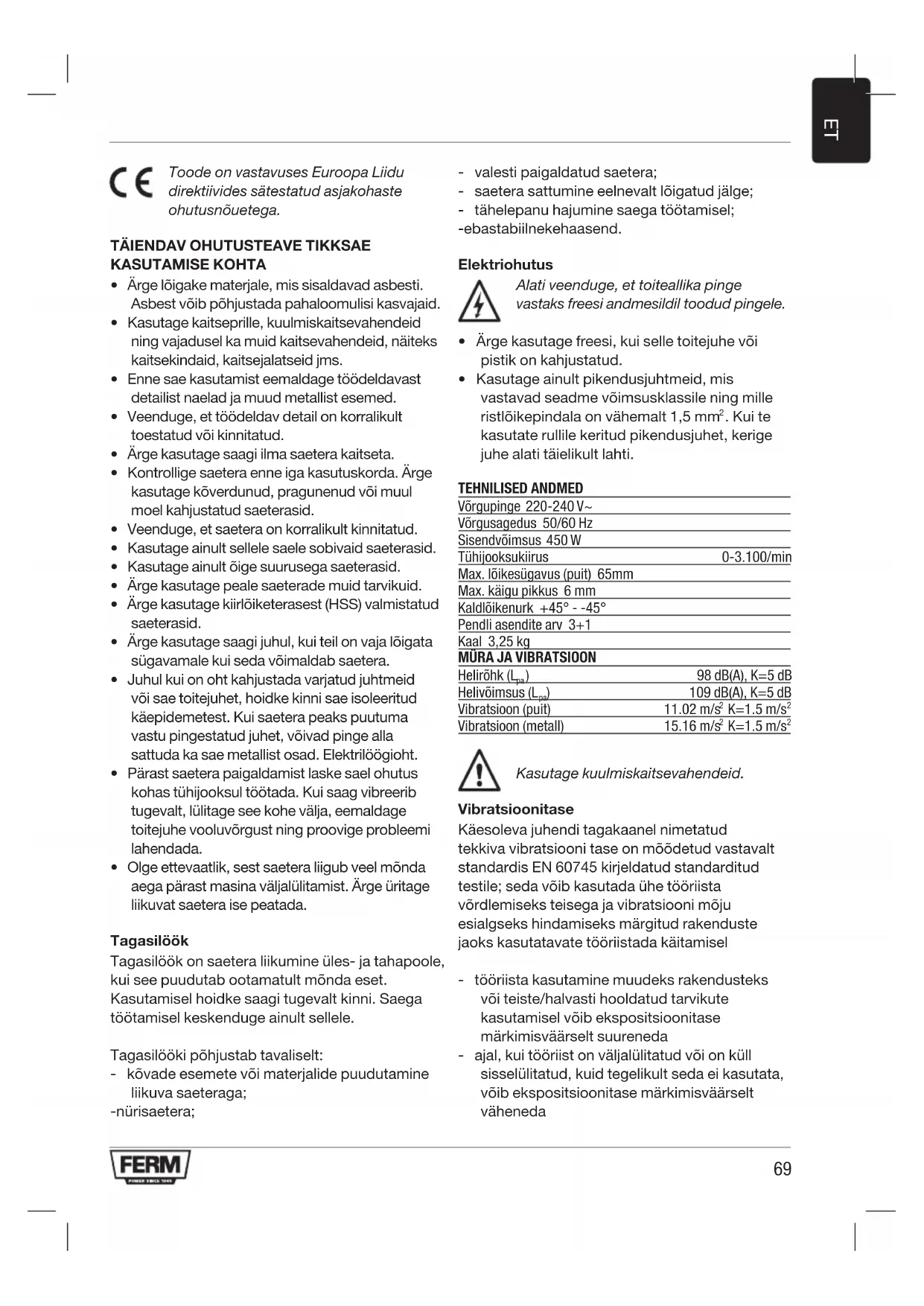

TÄIENDAV OHUTUSTEAVE TIKKSAE KASUTAMISE KOHTA

• Ärge lõigake materjale, mis sisaldavad asbesti. Asbest võib põhjustada pahaloomulisi kasvajaid.
• Kasutage kaitseprille, kuulmiskaitsevahendeid ning vajadusel ka muid kaitsevahendeid, näiteks kaitsekindaid, kaitsejalatseid jms.
• Enne sae kasutamist eemaldage töödeldavast detailist naelad ja muud metallist esemed.
• Veenduge, et töödeldav detail on korralikult toestatud või kinnitatud.
• Ärge kasutage saagi ilma saetera kaitseta.
• Kontrollige saetera enne iga kasutuskorda. Ärge kasutage köverdunud, pragunenud või muul moel kahjustatud saeterasid.
• Veenduge, et saetera on korralikult kinnitatud.
• Kasutage ainult sellele saele sobivaid saeterasid.
• Kasutage ainult õige suurusega saeterasid.
• Ärge kasutage peale saeterade muid tarvikuid.
• Ärge kasutage kiirlõiketerasest (HSS) valmistatud saeterasid.
• Ärge kasutage saagi juhul, kui teil on vaja lõigata sügavamale kui seda võimaldab saetera.
• Juhul kui on oht kahjustada varjatud juhtmeid või sae toitejuhet, hoidke kinni sae isoleeritud käepidemetest. Kui saetera peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka sae metallist osad. Elektrilöögioht.
• Pärast saetera paigaldamist laske sael ohutus kohas tühijooksul töötada. Kui saag vibreerib tugevalt, lülitage see kohe välja, eemaldage toitejuhe vooluvõrgust ning proovige probleemi lahendada.
• Olge ettevaatlik, sest saetera liigub veel mönda aega pärast masina väljalülitamist. Ärge üritage liikuvat saetera ise peatada.

Tagasilöök

Tagasilöök on saetera liikumine üles- ja tahapoole, kui see puudutab ootamatult mõnda eset. Kasutamisel hoidke saagi tugevalt kinni. Saega töötamisel keskenduge ainult sellele.

Tagasilööki põhjustab tavaliselt:

• kõvade esemete või materjalide puudutamine liikuva saeteraga;
  -nürisaetera;

• valesti paigaldatud saetera;

• saetera sattumine eelnevalt lõigatud jälge;
• tähelepanu hajumine saega töötamisel;
  -ebastabiilnekehaasend.

Elektriohutus

Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

• Ärge kasutage freesi, kui selle toitejuhe või pistik on kahjustatud.
• Kasutage ainult pikendusjuhtmeid, mis vastavad seadme võimsusklassile ning mille ristlöikepindala on vähemalt 1,5 mm². Kui te kasutate rullile keritud pikendusjuhet, kerige juhe alati täielikult lahti.

TEHNILISED ANDMED

Võrgupinge 220-240 V~
Võrgusagedus 50/60 Hz
Sisendvõimsus 450 W
Tühijooksukiirus	0-3.100/min
Max. lõikesügavus (puit) 65mm
Max. käigu pikkus 6 mm
Kaldlõikenurk +45° - -45°
Pendli asendite arv 3+1
Kaal 3,25 kg

MÜRA JA VIBRATSIOON

Helirõhk (Lpa)	98 dB(A), K=5 dB
Helivõimsus (Lpa)	109 dB(A), K=5 dB
Vibratsioon (puit)	11.02 m/s2 K=1.5 m/s2
Vibratsioon (metall)	15.16 m/s2 K=1.5 m/s2

Kasutage kuulmiskaitsevahendeid.

Vibratsioonitase

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel

• tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda
• ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda

Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid

KIRJELDUS (JOON. A)

Teie pendeltikksaag on mõeldud mis tahes suuruse ja kujuga detailide väljalõikamiseks puidust, metallist, plastist, keraamikast, kummist jne.

1. Käivituslüliti
2. Käivituslüliti lukustusnupp
3. Pendelliikumise lüliti
4. Saetera kaitse
5. Saetera pesa
6. Sae tald
7. Tolmueemaldustoru
   10.Käepide
   11.Kuuskantpesapeamutrivõti

OSADE VAHETAMINE

Enne osade vahetamist lülitage saag alati välja ning eemaldage toitejuhe vooluvõrgust.

Saetera paigaldamine ja eemaldamine (joon. B)

Sobiva saetera valimisel lähtuge alljärgnevast tabelist.

Paigaldamine

• Kasutage kuuskantpesapekruvide (13) lahtikeeramiseks kuuskantpesapekruvi võtit (11).
• Paigaldage saetera (14) nii sügavale pessa (6) kui võimalik. Saetera (14) hambad peavad olema suunatud üles ja ettepoole. Saetera sile serv peab asuma juhtrulliku soones.
• Keerake kuuskantpesapeakruvid (13) kuuskantpesapeakruvi võtme (11) abil kinni.

Eemaldamine

• Kasutage kuuskantpesapeakruvide (13) lahtikeeramiseks kuuskantpesapeakruvi võtit (11).
  • Eemaldage saetera (14) oma pesast (6).
• Keerake kuuskantpesapeakruvid (13) kuuskantpesapeakruvi võtme (11) abil kinni.

Saetera

Material

Suured hambad Puit

Keskmise suurusega hambad Puit

Väikesed hambad Teras, alumiinium, plast

Väga väikesed hambad Puit (kumeruste lõikamine)

Ärge üritage saetera kaitset eemaldada.

KASUTAMINE

On / Off lüliti (joon. A)

• Lülitage masin välja, vajutades sisse / välja switch (1). Kui vabastad On / Off lüliti (1) masin välja lülitada.
• pöörlemine kiirusega saab reguleerida vajutades On / Off lüliti (1) raskem tõstes rotatsiooni kiiruse või vabastamise survet alandamiseks pöörlemise kiirusega.

Lock-on nupp

• Te saate lukustada On / Off lüliti (1), vajutades On / Off lüliti (1) ja seejärel vajutage lukk-nupule (2).
• Vabastada lüliti-lock; vajutage põgusalt On / Off lüliti (1) uuesti.

Kaldlöikenurga reguleerimine (joon. C)

Kaldlöikenurgaks on võimalik valida -45° kuni +45°.

Ärge reguleerige kaldlöikenurka saega töötamise ajal.

• Kasutage kuuskantpesapeamutrite (17) lahtikeeramiseks kuuskantpesapeamutri võtit (11).
• Liigutage sae tald (7) soovitud asendisse.
• Keerake kuuskantpesapeamutrid (17) kuuskantpesapeamutri võtme (11) abil kinni.

Pendelliikumise lüliti kasutamine (joon. A)

Pendelliikumise lüliti võimaldab reguleerida seda, kui palju saetera lõikamisel ette nihkub. Pendelliikumise lülitit on võimalik seada 4 asendisse.

Ärge reguleerige pendli asendit saega töötamise ajal.

- Pendelliiikumise lüliti (2) asend valige vastavalt töödeldavale materjalile. Sobiva asendi valimisel lähtuge alljärgnevast tabelist.

Material Pendli asend

Puit	1-3
Plastid	1
Alumiinium	0-1
Teras	0
Keraamika	0
Kumm	0

Tolmu eemaldamine

- Ühendage tolmuimeja voolik tolmueemaldusliitmikuga (9).

Näpunäiteid optimaalseks kasutamiseks

• Kinnitage töödeldav detail pitskruvidega. Väiksemate töödeldavate detailide puhul kasutage kinnitusrakiseid.
• Märkige pliiatsiga joon, mis abistab teid saetera suunamisel.
  • Hoidke saagi kindlalt käepidemest.

•Reguleerigelõikekiirust.

•Reguleerigekaldlöikenurka.

• Reguleerige pendli asendit.
  • Lülitage saag sisse.
• Oodake, kuni saag on saavutanud täiskiiruse.
• Asetage sae tald vastu töödeldavat detaili.
• Sae talda kindlalt vastu töödeldavat detaili surudes liikuge saega aeglaselt mööda eelnevalt märgitud joont.

- Ärge avaldage saele liiga suurt survet. Võimaldage sael vabalt töötada.

- Lülitage saag välja ning enne selle käestpanekut oodake, kuni see on täielikult seiskunud.

Enne puhastamist ja hooldamist lülitage saag alati välja ning eemaldage toitejuhe vooluvõrgust.

• Puhastage saagi pehme kuiva lapiga.
• Hoolitsege selle eest, õhutusavadesse ei satuks tolmu ja mustust. Vajadusel kasutage tolmu ja mustuse eemaldamiseks õhutusavadest pehmet niisket lappi.
• Ebatäpsuste vältimiseks sae kasutamisel

puhastage saetera regulaarselt.

- Määrige juhtrullikut regulaarselt.

GARANTII

Tutvuge seadmega kaasas olevate garantiitingimustega.

KESKKOND

Kasutusest kõrvaldamine

Toode, selle tarvikud ning pakend tuleb sorteerida, et tagada nende keskkonnasöbralik ringlussevött.

Euroopa Ühenduse riigid

Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil.
