Produkta veids	Svārstveida finierzāģis
Zīmols	Ferm
Modelis	JSM1028P
Barošana	220-240 V~, 50/60 Hz
Jauda	450 W
Tukšgaitas ātrums	0 - 3 400 min⁻¹ (regulējams)
Maksimālais griezuma dziļums (kokā)	65 mm
Griezuma gājiens	6 mm
Griešanas leņķis	+45° līdz -45°
Svārstību pozīcijas	3 + 1 (4 pozīcijas)
Svars	2,05 kg
Skaņas spiediena līmenis	98 dB(A) (K=5 dB)
Skaņas jaudas līmenis	109 dB(A) (K=5 dB)
Vibrācijas (kokā)	11,02 m/s² (K=1,5 m/s²)
Vibrācijas (metālā)	15,16 m/s² (K=1,5 m/s²)
Izolācija	Dubultā izolācija
Putekļu izsūkšanas sistēma	Pieslēgums putekļsūcējam (Ø nav norādīts)
Piemērotie materiāli	Koks, metāls, plastmasa, keramika, gumija
Galvenās funkcijas	Ātruma regulators, slēdža fiksācija, svārstību regulēšana, leņķa griešana
Apkope un tīrīšana	Tīrīt ventilācijas spraugas, ieeļļot virzošo rullīti
Iekļautie piederumi	Allen atslēga, zāģa asmens (nenorādīts)

Bieži uzdotie jautājumi - JSM1028P Ferm

Kā nomainīt zāģa asmeni?

Atvienojiet ierīci. Atskrūvējiet Allen skrūves (13) ar Allen atslēgu (11), izņemiet veco asmeni, ievietojiet jauno asmeni ar zobiem uz augšu un uz priekšu, tad pievelciet skrūves.

Kā noregulēt griešanas leņķi?

Atvienojiet ierīci. Atskrūvējiet Allen skrūves (17) ar Allen atslēgu (11), nolieciet slīdni vēlamajā leņķī (no -45° līdz +45°), tad atkal pievelciet skrūves.

Kādus materiālus es varu zāģēt ar šo zāģi?

Zāģis JSM1028P var griezt koku, metālu, plastmasu, keramiku un gumiju. Izmantojiet katram materiālam piemērotu asmeni.

Kā izmantot svārstību kustību?

Pagrieziet svārstību kustības slēdzi (2) uz pozīciju 0 līdz 3 atkarībā no materiāla. Kokam izmantojiet 1-3; tēraudam pozīciju 0. Nekad neregulējiet lietošanas laikā.

Kāds ir maksimālais griezuma dziļums kokā?

Maksimālais griezuma dziļums kokā ir 65 mm. Metālam tas ir mazāks; izmantojiet piemērotu asmeni.

Kā noregulēt griešanas ātrumu?

Ātrums ir regulējams: nospiediet ieslēgšanas/izslēgšanas slēdzi (1) vairāk vai mazāk, lai palielinātu vai samazinātu ātrumu. Regulēšana ir nepārtraukta.

Vai es varu izmantot putekļsūcēju ar šo zāģi?

Jā, zāģis ir aprīkots ar putekļu izsūkšanas pieslēgumu (9). Vienkārši pievienojiet putekļsūcēja šļūteni, lai samazinātu izkliedi.

Kādus drošības pasākumus man jāievēro?

Valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Turiet iekārtu aiz izolētajām rokturu virsmām. Atvienojiet pirms jebkādiem regulējumiem vai tīrīšanas.

Kā apkopt zāģi?

Regulāri tīriet ventilācijas spraugas ar mīkstu drānu. Ieeļļojiet virzošo rullīti un nomainiet atsauktos asmeņus. Pirms apkopes vienmēr atvienojiet.

Ko darīt spēcīgu vibrāciju gadījumā?

Nekavējoties apturiet iekārtu, atvienojiet to un pārbaudiet, vai asmens ir pareizi uzstādīts un labā stāvoklī. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

LIETOŠANAS INSTRUKCIJA JSM1028P Ferm

Paldies, ka iegādājāties šo Ferm izstrādājumu! Tagad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu visaptverošai garantijai. Ceram, ka ar prieku izmantosiet šo izstrādājumu vēl daudzus gadus.

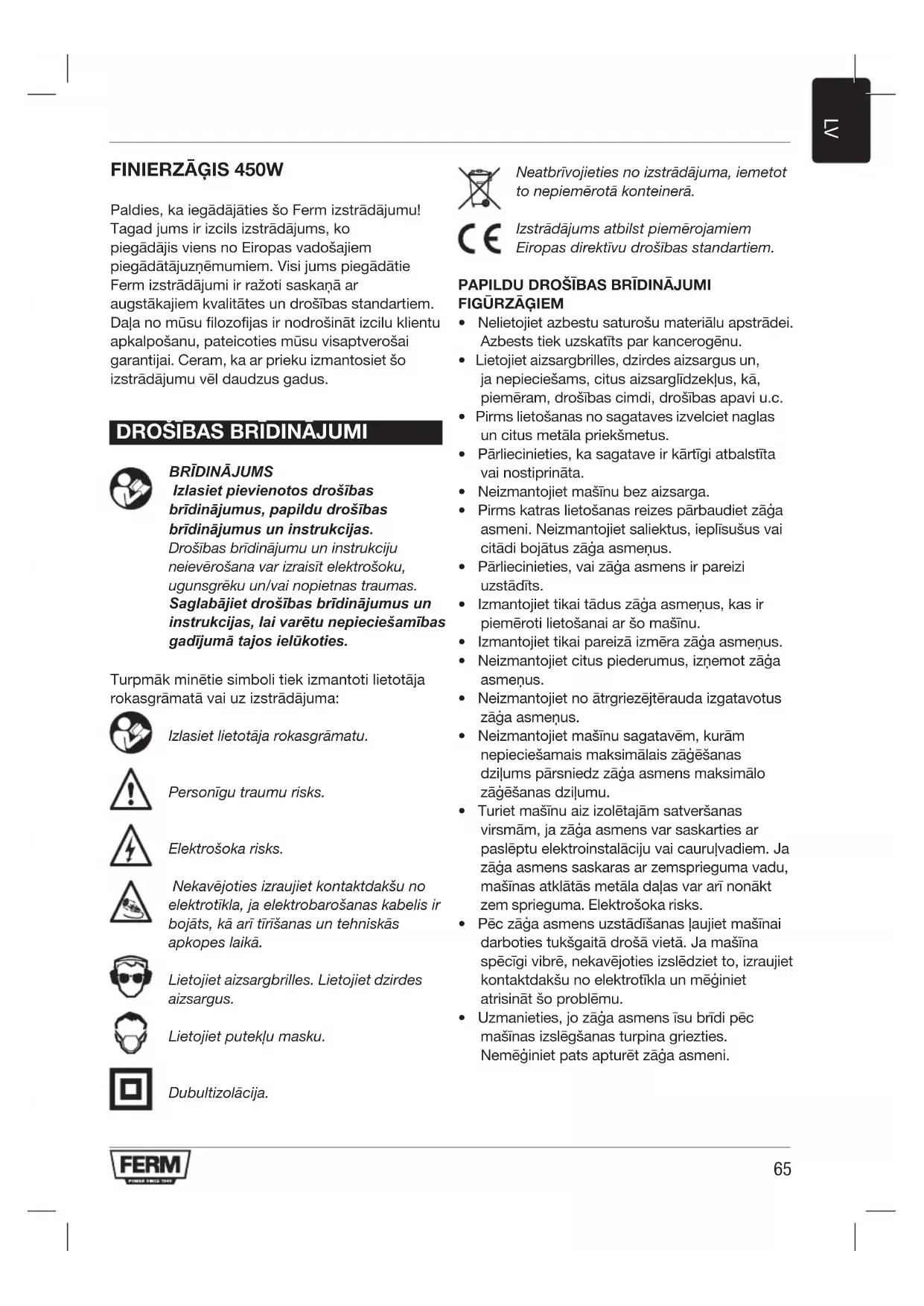

DROŠÍBAS BRÍDINAJUMI

BRĪDINĀJUMS

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas.

Drošības brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas.

Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties.

Turpmāk minētie simboli tiek izmantoti lietotāja rokasgrāmatā vai uz izstrādājuma:

Izlasiet lietotāja rokasgrāmatu.

Personīgu traumu risks.

Elektrošoka risks.

Nekavējoties izraujiet kontaktdakšu no elektrotikla, ja elektrobarošanas kabelis ir bojāts, kā arī tīrīšanas un tehniskās apkopes laikā.

Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus.

Lietojiet puteklu masku.

Dubultizolācija.

Neatbrīvojieties no izstrādājuma, iemetot to nepiemērotā konteinerā.

Izstrādājums atbilst piemērojamiem Eiropas direktīvu drošības standartiem.

PAPILDU DROŠĪBAS BRĪDINĀJUMI FIGŪRZĀGIEM

• Nelietojiet azbestu saturošu materiālu apstrādei. Azbests tiek uzskatīts par kancerogēnu.
• Lietojiet aizsargbrilles, dzirdes aizsargus un, ja nepieciešams, citus aizsarglidzeklus, kā, piemēram, drošības cimdi, drošības apavi u.c.
• Pirms lietošanas no sagataves izvelciet naglas un citus metāla priekšmetus.
• Pārliecinieties, ka sagatave ir kārtīgi atbalstīta vai nostiprināta.
• Neizmantojiet mašinu bez aizsarga.
• Pirms katras lietošanas reizes pārbaudiet zāga asmeni. Neizmantojiet saliektus, ieplīsušus vai citādi bojātus zāga asmeņus.
• Pārliecinieties, vai zāga asmens ir pareizi uzstādīts.
• Izmantojiet tikai tādus zāga asmeņus, kas ir piemēroti lietošanai ar šo mašīnu.
• Izmantojiet tikai pareizā izmēra zāga asmeņus.
• Neizmantojiet citus piederumus, iznemot zāga asmenus.
• Neizmantojiet no ātrgriezējtērauda izgatavotus zāga asmenus.
• Neizmantojiet mašīnu sagatavēm, kurām nepieciešamais maksimālais zāgēšanas dzilums pārsniedz zāga asmens maksimālo zāgēšanas dzilumu.
• Turiet mašīnu aiz izolētajām satveršanas virsmām, ja zāga asmens var saskarties ar paslēptu elektroinstalāciju vai cauruļvadiem. Ja zāga asmens saskaras ar zemspreguma vadu, mašīnas atklātās metāla daļas var arī nonākt zem sprieguma. Elektrošoka risks.
• Pēc zāga asmens uzstādīšanas ľaujiet mašinai darboties tukšgaitā drošā vietā. Ja mašina spēcīgi vibrē, nekavējoties izslēdziet to, izraujiet kontaktdakšu no elektrotīkla un mēģiniet atrisināt šo problēmu.
• Uzmanieties, jo zāga asmens īsu brīdi pēc mašīnas izslēgšanas turpina griezties. Nemēģiniet pats apturēt zāga asmeni.

Atsitiens

Atsitiens ir zāga asmens kustība uz augšu un atpakal, kad zāga asmens pēkšni pieskaras priekšmetam. Lietošanas laikā stingri turiet mašīnu. Koncentrējiet uzmanību uz darbību.

Atsitienu parasti izraisa:

• nejauša cietu priekšmetu vai materiālu aizskaršana ar rotējošu zāga asmeni;
• neass zāga asmens;
• nepareizi uzstādīts zāga asmens;
• zāgēšana jau iepriekš izveidotā griezumā;
• par maz uzmanības darbībai;
• nestabils stāvoklis.

Elektriskā drošība

Vienmēr pārbaudiet, vai elektrības padeves voltāža atbilst uz tehnisko pamatdatu plāksnes norādītajai voltāžai.

• Nelietojiet mašīnu, ja elektrobarošanas kabelis vai kontaktdakša ir bojāta.
• Izmantojiet tikai tādus pagarinājuma kabelus, kas ir piemēroti mašīnas nominālai jaudai, ar minimālo biezumu 1,5 mm². Ja izmantojat pagarinājuma kabela rulli, vienmēr pilnībā atritiniet kabeli.

TEHNISKIE DATI

Elektrotikla voltāža 220-240 V\~

Elektrotikla frekvence 50/60 Hz

Jaudas izlietojums 450 W

Tukšgaitas ātrums 0-3.400/min

Maks. zāgēšanas dzilums (koks) 65mm

Maks. zāgēšanas gājiens 6 mm

Griezuma lenkis +45° - -45°

Svārsta pozīciju skaits 3+1

Svars 2.05 kg

TROKSNIS UN VIBRACIJA

Skanas spiediens ( L_na ) 98 dB(A), K=5 dB

Akustiskā jauda (L _wa ) 109 dB(A), K=5 dB

Vibrācija (koks) 11.02 m/s ^2 K=1.5 m/s ^2

Vibrācija (metāls) 15.16 m/s² K=1.5 m/s²

Lietojiet dzirdes aizsargus.

Vibrācijas līmenis

Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem

• instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni
• laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni

Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu

APRAKSTS (A ATT.)

Jūsu svārsta figūrzāgis ir paredzēts koka, metāla, plastmasas, keramikas, gumijas utt. zāgēšanai jebkurā vajadzīgā izmērā un jebkurā vajadzīgā formā.

1. leslēgšanas/izslēgšanas slēdzis
2. Blokēšanas poga
3. Svārsta kustības slēdzis
4. Aizsargs
5. Zāga asmens turētājs
6. Zāga kurpe
7. Puteklu atsüces kanāls
   10.Rokturis
8. Sešstūra atslēga

MONTAZA

Pirms montāžas vienmēr izslēdziet mašīnu un izraujiet kontaktdakšu no elektrotikla.

Zāga asmens uzstādīšana un noņemšana (B att.)

Apskatiet zemāk esošo tabulu, lai izvēlētos vajadzīgo zāga asmeni.

Uzstādīšana

• Palaidiet vafigāk skrūves ar seštūra padzilinājumu galviņā (13), izmantojot seštūra atslēgu (11).
• levietojiet zāga asmeni (14) zāga asmens turētājā (6), cik tālu vien iespējams. Zāga asmens zobiem (14) jābūt vērstiem augšup un uz priekšu. Zāga asmens gludajai pusei jāiegulst vadotnes veltnīša gropē.

- Pievelciet skrūves ar seštūra padzilinājumu galviņā (13), izmantojot seštūra atslēgu (11).

Nonemšana

• Palaidiet valīgāk skrūves ar sešstūra padzilinājumu galviņā (13), izmantojot sešstūra atslēgu (11).
• Izņemiet zāga asmeni (14) no zāga asmens turētāja (6).
• Pievelciet skrūves ar seštūra padzilinājumu galviņā (13), izmantojot seštūra atslēgu (11).

Zāga asmens Materiāls

Rupjš	Koks
Vidējs Koks
Smalks Tērauds, alumīnijs, plastmasa
Loti smalks Koks (līknes)

Nemēğiniet nonemt aizsargu no mašinas.

IZMANTOŠANA

leslegšanas/izslegšanas sledzis (A. att.)

• lesledziet instrumentu, nospiežot ieslegšanas/izslegšanas sledzi (1). Atlaižot ieslegšanas/izslegšanas sledzi (1), instruments tiek izslegts.
• Rotacijas atrumu var regulet ar ieslegšanas/izslegšanas sledzi (1) - atrumu palielina, nospiežot sledzi specigak, atrumu samazina, atlaižot sledzi valigak.

Blokešanas poga

• leslegšanas/izslegšanas sledzi (1) var nobloket, nospiežot ieslegšanas/izslegšanas sledzi (1) un tad nospiežot blokešanas pogu (2).
• Lai atbloketu sledzi, velreiz isi nospiediet ieslegšanas/izslegšanas sledzi (1).

Griezuma leŋka iestatīšana (C att.)

Griezuma lenki var mainīt starp -45° un +45°.

Neiestatiet griezuma lenki lietošanas laikā.

• Palaidiet valīgāk skrūves ar sešstūra padzilinājumu galviņā (17), izmantojot sešstūra atslēgu (11).
• Nolieciet zāga kurpi (7) nepieciešamajā pozīcijā.

- Pievelciet skrūves ar seštūra padzi̱inājumu galviņā (17), izmantojot seštūra atslēgu (11).

Svārsta kustības slēdža izmantošana (A att.)

Svārsta kustības slēdzis tiek izmantots, lai iestatītu, kādā veidā zāga asmens zobi satver materiālu. Svārsta kustības slēdzi var iestatīt 4 pozīcijās.

Neiestatiet svārsta pozīciju lietošanas laikā.

- Pagrieziet svārsta kustības slēdzi (2) uz vajadzīgo pozīciju atbilstoši apstrādājamajam materiālam. Apskatiet zemāk esošo tabulu, lai izvēlētos vajadzīgo pozīciju.

Materiāls Svārsta pozīcija

Koks	1-3
Plastmasa	1
Alumīnijs 0-1
Tērauds 0
Keramika	0
Gumija	0

Puteklu atsüce

- Pievienojiet puteklsūcēja šlūteni puteklu atsūces adapteram (9).

Padomi optimālai lietošanai

• Nostipriniet sagatavi. Izmantojiet līmspīles mazām sagatavēm.
• Uzzīmējiet līniju, lai noteiktu virzienu, kurā virzīt zāga asmeni.
  • Cieši turiet mašinu aiz roktura.
• lestatiet zāgēšanas ātrumu.
• lestatiet griezuma lenki.
• lestatiet svārsta pozīciju.
  • leslēdziet mašīnu.
• Pagaidiet, līdz mašina sasniedz pilnu ātrumu.
• Novietojiet zāga kurpi uz sagataves.
• Lēni virziet mašīnu pa iepriekš uzzīmēto līniju, stingri spiežot zāga kurpi pret sagatavi.
• Neizmantojiet pārāk lielu spiedienu uz mašīnu. Laujiet mašīnai veikt darbu.
• Izslēdziet mašīnu un gaidiet, līdz tā pilnībā apstājas, pirms to noliekat.

TİRİŞANA UN TEHNISKÄ APKOPE

Pirms tirišanas un tehniskās apkopes vienmēr izslēdziet mašīnu un izraujiet kontaktdakšu no elektrotīkla.

• Regulāri tīriet korpusu ar mīkstu drānu.
• Uzturiet ventilācijas caurumus tīrus no putekļiem un netīrumiem. Ja nepieciešams, izmantojiet mīkstu, mitru drānu, lai notīrītu puteklus un netīrumus no ventilācijas caurumiem.
• Regulāri tīriet zāga asmeni, lai izvairītos no neprecizitātēm lietošanas laikā.
• Regulāri ieeļlojiet vadotnes veltnīti.

GARANTIJA

levērojiet pievienotos garantijas noteikumus.

VIDE

Atbrīvošanās

Izstrādājums, piederumi un iepakojums jāškiro, lai tiktu veikta videi draudzīga pārstrāde.

Tikai EK valstim

Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā.
