NÁVOD K OBSLUZE JSM1028P Ferm

Děkujeme Vám za zakoupení produktu firmy Ferm.

Zakoupením jste získali jedinečný výrobek, který dodává jeden z hlavných evropských dodavatelů.

Všechny produkty, které dodává firma Ferm, se vyrábí podle nejvyšších výkonnostních a bezpečnostních standardů. Součástí naší filozofie je i poskytování prvotřídního zákaznického servisu, který je zajištěn naší komplexní zárukou.

Doufáme, že budete moci používat tento výrobek během mnoha přístích let.

BEZPEČNOSTNÍ VÝSTRAHY

VAROVÁNÍ

Přečtěte si přiložená bezpečnostní varování, doplňkové bezpečnostní pokyny a pokyny k obsluze. Nedodržení bezpečnostních varování a pokynů může způsobit elektrický šok, požár, nebo těžké poranění. Uschovejte si bezpečnostní výstrahy a pokyny pro příští potřebu.

Následující symboly byly použity v návodě k obsluze nebo na produktu:

Přečtěte si návod k obsluze.

Riziko poranění.

Nebezpečí elektrického šoku.

Okamžitě vyberte napájecí zástrčku ze sítě, jestli se napájecí kabel poškodil a stejně tak během čištění a údržby.

Noste ochranné brýle. Noste pomůcky pro ochranu sluchu.

Nasad'te si ochrannou masku.

Dvojnásobná izolace.

Výrobek nezahazujte do nevhodných kontejnerů.

Výrobek je v souladu s příslušnými bezpečnostními standardy evropských směrnic.

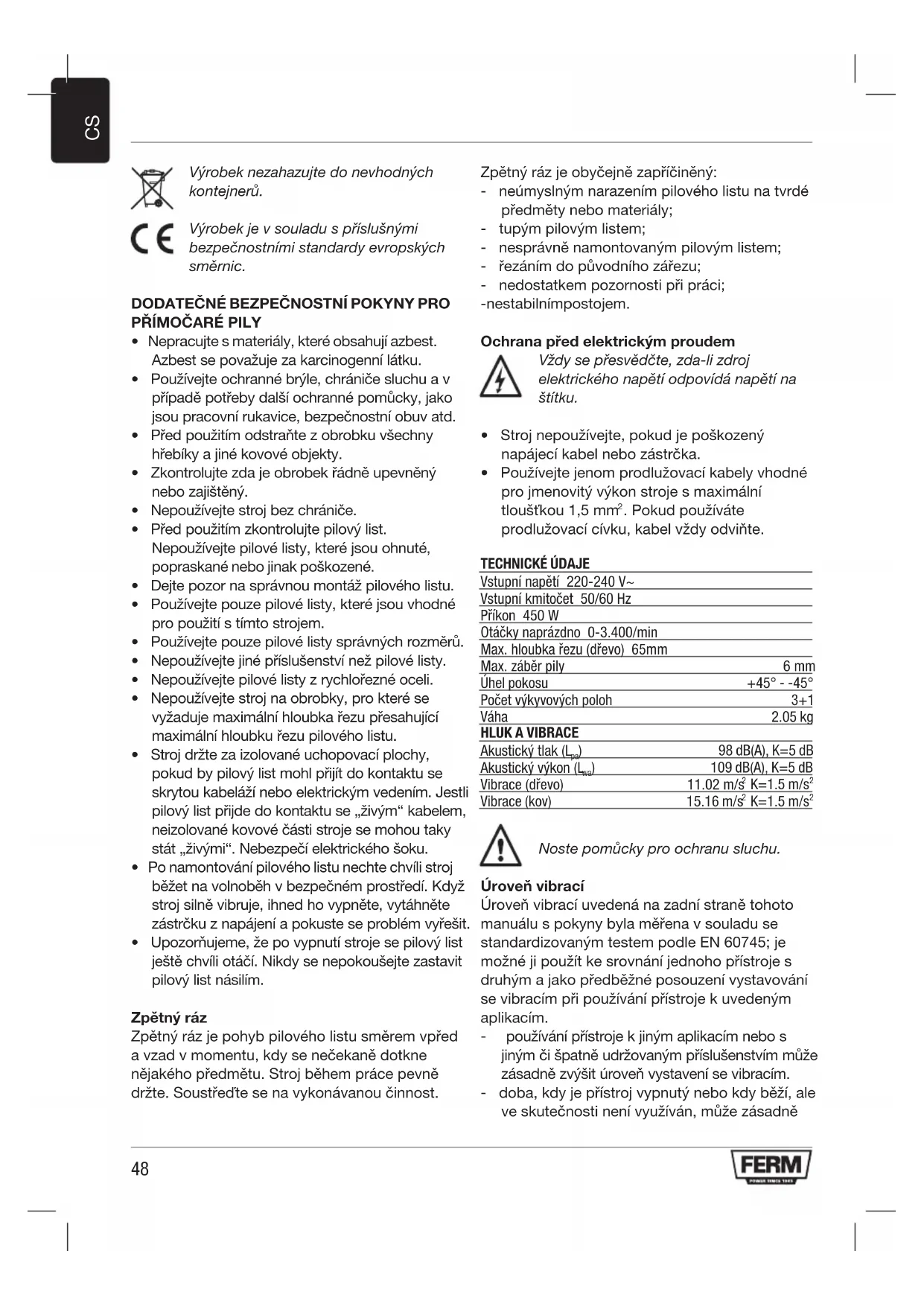

DODATEČNÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍMOČARÉ PILY

• Nepracujte s materiály, které obsahují azbest. Azbest se považuje za karcinogenní látku.
• Používejte ochranné brýle, chrániče sluchu a v případě potřeby další ochranné pomůcky, jako jsou pracovní rukavice, bezpečnostní obuv atd.
• Před použitím odstraňte z obrobku všechny hřebíky a jiné kovové objekty.
• Zkontrolujte zda je obrobek řádně upevněný nebo zajištěný.
• Nepoužívejte stroj bez chrániče.
• Před použitím zkontrolujte pilový list. Nepoužívejte pilové listy, které jsou ohnuté, popraskané nebo jinak poškozené.
• Dejte pozor na správnou montáž pilového listu.
• Používejte pouze pilové listy, které jsou vhodné pro použití s tímto strojem.
• Používejte pouze pilové listy správných rozměrů.
• Nepoužívejte jiné příslušenství než pilové listy.
• Nepoužívejte pilové listy z rychlořezné oceli.
• Nepoužívejte stroj na obrobky, pro které se vyžaduje maximální hloubka řezu přesahující maximální hloubku řezu pilového listu.
• Stroj držte za izolované uchopovací plochy, pokud by pilový list mohl přijít do kontaktu se skrytou kabeláží nebo elektrickým vedením. Jestli pilový list přijde do kontaktu se „živým“ kabelem, neizolované kovové části stroje se mohou taky stát „živými“. Nebezpečí elektrického šoku.
• Po namontování pilového listu nechte chvíli stroj běžet na volnoběh v bezpečném prostředí. Když stroj silně vibruje, ihned ho vypněte, vytáhněte zástrčku z napájení a pokuste se problém vyřešit.
• Upozorňujeme, že po vypnutí stroje se pilový list ještě chvíli otáčí. Nikdy se nepokoušejte zastavit pilový list násilím.

Zpětný ráz

Zpětný ráz je pohyb pilového listu směrem vpřed a vzad v momentu, kdy se nečekaně dotkne nějakého předmětu. Stroj během práce pevně držte. Soustřed’te se na vykonávanou činnost. Zpětný ráz je obyčejně zapříčiněný:

• neúmyslným narazením pilového listu na tvrdé předměty nebo materiály;
• tupým pilovým listem;
• nesprávně namontovaným pilovým listem;
• řezáním do původního zářezu;
• nedostatkem pozornosti při práci;
  -nestabilnímpostojem.

Ochrana před elektrickým proudem

Vždy se přesvědčte, zda-li zdroj elektrického napětí odpovídá napětí na štítku.

• Stroj nepoužívejte, pokud je poškozený napájecí kabel nebo zástrčka.
• Používejte jenom prodlužovací kabely vhodné pro jmenovitý výkon stroje s maximální tloušťkou 1,5 mm². Pokud používáte prodlužovací cívku, kabel vždy odviňte.

TECHNICKÉ ÚDAJE

Vstupní napětí 220-240 V~
Vstupní kmitočet 50/60 Hz
Příkon 450 W
Otáčky naprázdno 0-3.400/min
Max. hloubka řezu (dřevo) 65mm
Max. záběr pily	6 mm
Úhel pokosu	+45° - -45°
Počet výkyvových poloh	3+1
Váha	2.05 kg

HLUK A VIBRACE

Akustický tlak (Lpa)	98 dB(A), K=5 dB
Akustický výkon (Lwa)	109 dB(A), K=5 dB
Vibrace (dřevo)	11.02 m/s2 K=1.5 m/s2
Vibrace (kov)	15.16 m/s2 K=1.5 m/s2

Noste pomůcky pro ochranu sluchu.

Úroveň vibrací

Úroveň vibrací uvedená na zadní straně tohoto manuálu s pokyny byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím.

• používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím.
• doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně

snížit úroveň vystavení se vibracím.

Chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy.

POPIS (OBR. A)

Vaše kyvadlová vykružovačka je určena pro řezání dřeva, kovu, umělých hmot, keramiky, gumy atd. na jakýkoli požadovaný rozměr a jakýkoli požadovaný tvar.

1. Vypínač
2. Pojistný knoflík
3. Přepínač kývání
4. Chranič
5. Držák pilového listu
6. Pilová botka
7. Přípojka odsávání prachu
8. Držadlo
9. Imbusový klíč

KOMPLETACE

Před zmontováním stroj vždy vypněte a vytáhněte zástrčku z elektrické sítě.

Montáž a demontáž pilového listu (obr. B)

Pro výběr potřebného pilového listu si prostudujte níže uvedenou tabulku.

Montáž

• Zvedněte chránič (1).
- Uvolněte imbusové šrouby (13) pomocí imbusového klíče (11).
- Zasuňte pilový list (14) do držáku pilového listu (6) co nejdál, jak to jde. Zuby pilového listu (14) musí směrovat nahoru a dopředu. Hladká strana pilového listu musí zapadnout do štěrbiny vodícího válce.
- Utáhněte imbusové šrouby (13) pomocí imbusového klíče (11).

Demontáž

• Uvolněte imbusové šrouby (13) pomocí imbusového klíče (11).
• Vyjměte pilový list (14) z držáku pilového listu (6).
• Utáhněte imbusové šrouby (13) pomocí imbusového klíče (11).

Pilový list Materiál

Drsný Dřevo

Střední Dřevo

Velmi jemný Dřevo (oblouky)

Nezkoušejte odstranit chránič ze stroje.

POUŽITÍ

Spínaè zapnuto/vypnuto Obr. A

• Zapnite náodí stisknutím spínaèe zapnuto/vypnuto (1). Jestliže spínaè zapnuto/vypnuto (1) uvolníte, náodí se vypne.
• Velikost otáèek může být nastavena stisknutím spínaève zapnuto/vypnuto (1). Èím více spínaè stisknite, tím vyšší budou otáèky a po jeho uvolníní se otáèky sníží.

Zajišťovací tlaėítko

• Spínaè zapnuto/vypnuto (1) mùžete zajistit stisknutím spínaèe zapnuto/vypnuto (1) a následným stisknutím zajišt'ovacího tlaèítka (2).
• Zajišťovací tlaėítko uvolníte krátkým stisknutím spínaèe zapnuto/vypnuto (1).

Nastavení úhlu pokosu (obr. C)

Úhel pokosu je spojitě nastavitelný v rozmezí od -45° do +45°.

Během práce nenastavujte úhel pokosu.

• Uvolněte imbusové šrouby (17) pomocí imbusového klíče (11).
• Nakloňte pilovou botku (7) do požadované polohy.
• Utáhněte imbusové šrouby (17) pomocí imbusového klíče (11).

Použití přepínače pro kývání (obr. A)

Přepínač pro kývání se používá pro nastavení způsobu, jakým budou zuby pilového listu zachytávat materiál. Přepínač pro kývání lze nastavit do 4 poloh.

Během používání nenastavujte polohu kyvadla.

- Otočte přepínač pro kývání (2) do požadované polohy.podle opracovávaného materiálu. Pro výběr požadované polohy si prostudujte níže uvedenou tabulku.

Materiál Poloha kyvadla

Dřevo 1-3
Plasty	1
Hliník	0-1
Ocel	0
Keramika	0
Guma	0

Odsávání prachu

- Na adaptér odsávače prachu (9) připojte hadici odsávače prachu.

Užitečné rady pro práci s nářadím

• Upněte opracovávaný díl. Pro malé obrobky použijte upínací zařízení.
• Nakreslete si čáry za účelem vymezení směru, kterým je nutno vést pilový list.
• Pevně uchopte stroj za držadlo.
  • Nastavte rychlost řezání.
  • Nastavte úhel pokosu.
  • Nastavte polohu kyvadla.
• Zapněte stroj.
• Vyčkejte, dokud stroj nedosáhne plnou provozní rychlost.
• Pilovou botku opřete o obrobek.
• Pomalu posouvejte stroj podél předkreslených čar s pevným přítlakem na pilovou botku proti obrobku.
• Nevyvíjejte nadměrný tlak na stroj. Nechejte, aby stroj sám vykonal práci.

• Stroj vypněte a čekejte, až se zcela zastaví. Poté ho můžete odložit.

• Pravidelně čistěte pilový list, aby nedocházelo k nepřesnostem během používání.

• Pravidelně mažte vodící válec.

ZÁRUKA

Prostudujte si přiložené záruční podmínky.

OCHRANA ŽIVOTNÍHO PROSTREDÍ

Likvidace

Výrobek, příslušenství a obal se musí separovat za účelem recyklace chránící životní prostředí.

Pouze pro krajiny ES

Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí.

ČISTENÍ A ÚDRŽBA

Před čištěním a údržbou stroj vždy vypněte a vytáhněte zástrčku z elektrické sítě.

• Povrch stroje pravidelně čistěte měkkou tkaninou.
• Ventilační otvory udržujte čisté bez prachu a nečistot. V případě potřeby použijte měkkou, navlhčenou tkaninu k odstranění prachu a nečistot z ventilačních otvorů.

LUPIENKOVÁ PÍLA 450W

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu.

Prečítajte si návod na obsluhu.

Riziko poranenia.

Riziko elektrického šoku.

Ihned' vyberte napájaciu zástrčku zo siete, ak sa napájací kábel poškodil a takisto počas čistenia a údržby.

Nasad'te si ochranné okuliare. Používajte ochranu sluchu.

Nasad'te si ochrannú masku proti prachu.

Dvojitá izolácia.

Výrobok zahod'te do vhodného kontajnera.

Vždy sa presvedčte, či zdroj elektrického napätia zodpovedá napätiu na štítku.

Pred zložením vždy stroj vypnite a vytiahnite zástrčku z elektrickej siete.

Montáž a demontáž pílového listu (obr. B)

Pílový list Materiál

Drsný Drevo

Stredný Drevo

Neodstraňujte zo stroja chránič.

POUŽITIE

Spínač Zap./Vyp. Obr. A

• Zariadenie zapnite stlačením tlačidla Zap./Vyp. (1). Pri uvoľnení spínača Zap./Vyp. (1) sa zariadenie vypne.
• Rýchlost' otáčania je možné nastavit' silnejším stlačením spínača Zap./Vyp. (1) na zvýšenie rýchlosti otáčania alebo uvolnením tlaku na zníženie rýchlosti otáčania.

Tlačidlo blokovania

Pokosový uhol sa plynule mení od -45° do +45°.

Materiál Poloha kyvadla

Drevo	1-3
Plasty	1
Hliník	0-1
Ocel' 0
Keramika	0
Guma	0

Odsávanie prachu

- Na násadu odsávača prachu (9) pripojte hadicu odsávača prachu.

- Stroj vypnite a počkajte, kým sa celkom nezastaví. Až potom ho odložte.

ČISTENIE A ÚDRŽBA

Pred čistením a údržbou stroj vždy vypnite a vytiahnite zástrčku z elektrickej siete.
