Тип продукта	Маятниковый лобзик
Бренд	Ferm
Модель	JSM1028P
Питание	220-240 V~, 50/60 Hz
Мощность	450 W
Холостой ход	0 - 3 400 мин⁻¹ (регулируемая)
Макс. глубина реза (древесина)	65 mm
Ход реза	6 mm
Угол наклона	от +45° до -45°
Маятниковые положения	3 + 1 (4 положения)
Вес	2,05 кг
Уровень звукового давления	98 дБ(А) (K=5 дБ)
Уровень звуковой мощности	109 дБ(А) (K=5 дБ)
Вибрация (древесина)	11,02 м/с² (K=1,5 м/с²)
Вибрация (металл)	15,16 м/с² (K=1,5 м/с²)
Изоляция	Двойная изоляция
Система удаления пыли	Штуцер для пылесоса (диаметр не указан)
Подходящие материалы	Древесина, металл, пластик, керамика, резина
Основные функции	Регулятор скорости, блокировка выключателя, маятниковый регулятор, наклонный рез
Обслуживание и очистка	Очищать вентиляционные щели, смазывать направляющий ролик
Входящие аксессуары	Шестигранный ключ, пильное полотно (не указано)

Часто задаваемые вопросы - JSM1028P Ferm

Как заменить пильное полотно?

Отключите прибор. Ослабьте винты под шестигранник (13) с помощью шестигранного ключа (11), снимите старое полотно, вставьте новое полотно зубьями вверх и вперед, затем затяните винты.

Как отрегулировать угол наклона?

Отключите прибор. Ослабьте винты под шестигранник (17) с помощью шестигранного ключа (11), наклоните опорную плиту под нужным углом (от -45° до +45°), затем затяните винты.

Какие материалы можно пилить этой пилой?

Лобзик JSM1028P может резать древесину, металл, пластик, керамику и резину. Используйте полотно, подходящее для каждого материала.

Как использовать маятниковый ход?

Поверните переключатель маятникового хода (2) в положение от 0 до 3 в зависимости от материала. Для древесины используйте 1-3; для стали - положение 0. Никогда не регулируйте во время работы.

Какова максимальная глубина реза в древесине?

Максимальная глубина реза в древесине составляет 65 мм. Для металла она меньше; используйте подходящее полотно.

Как отрегулировать скорость реза?

Скорость регулируется: нажимайте сильнее или слабее на выключатель включения/выключения (1), чтобы увеличить или уменьшить скорость. Регулировка плавная.

Можно ли использовать пылесос с этим лобзиком?

Да, лобзик оснащен штуцером для удаления пыли (9). Просто подключите шланг пылесоса, чтобы уменьшить разброс стружки.

Какие меры предосторожности необходимо соблюдать?

Надевайте защитные очки, средства защиты слуха и противопылевую маску. Держите машину за изолированные рукоятки. Отключайте перед любой регулировкой или очисткой.

Как обслуживать лобзик?

Регулярно очищайте вентиляционные щели мягкой тканью. Смазывайте направляющий ролик и заменяйте затупившиеся полотна. Перед обслуживанием всегда отключайте.

Что делать при сильной вибрации?

Немедленно остановите машину, отключите ее и проверьте, правильно ли установлено полотно и в хорошем ли оно состоянии. Если проблема не исчезнет, обратитесь в сервисную службу.

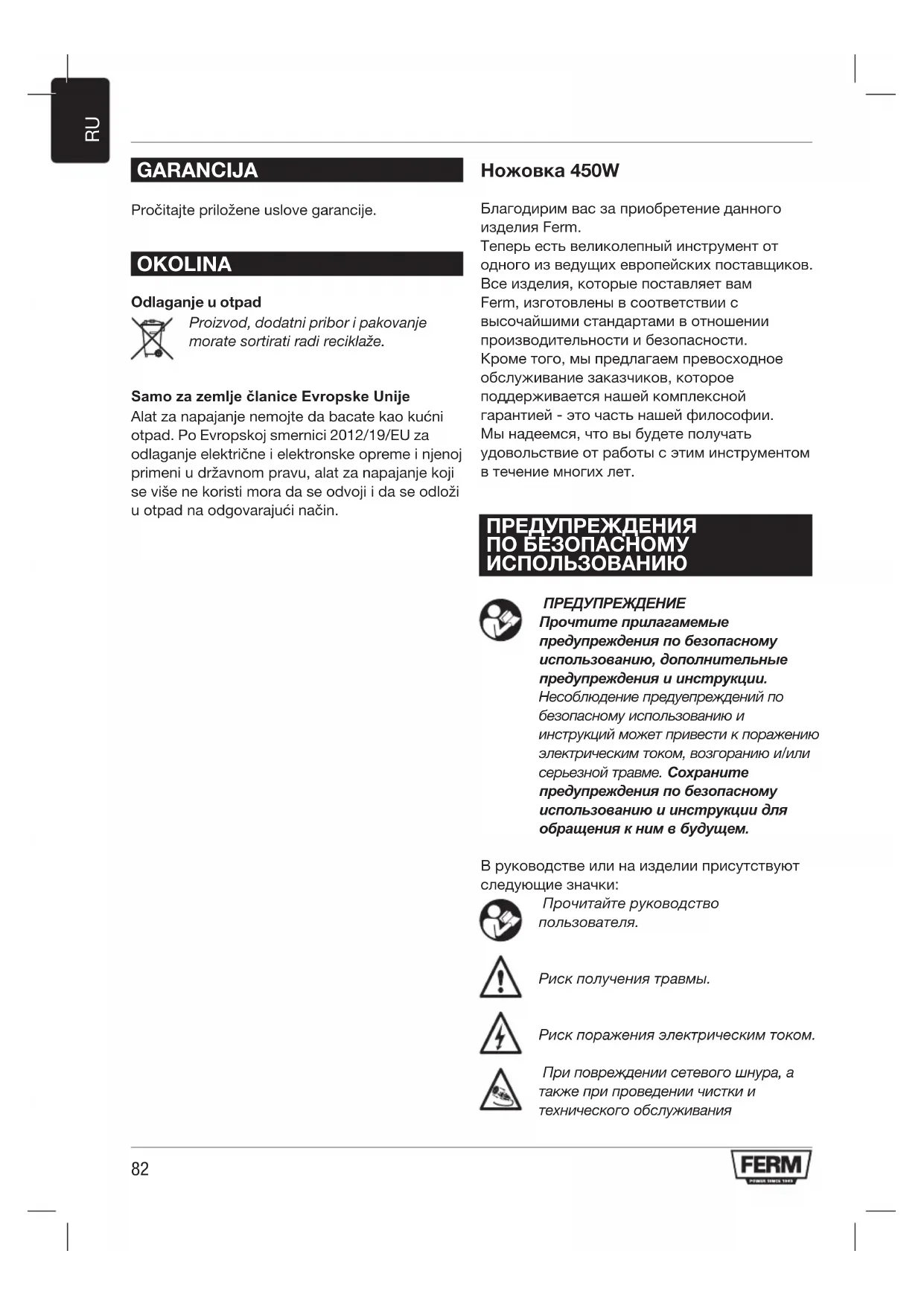

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JSM1028P Ferm

Благодирим вас за приобретение данного изделия Ferm. Теперь есть великолепный инструмент от одного из ведущих европейских поставщиков. Все изделия, которые поставляет вам Ferm, изготовлены в соответствии с высочайшими стандартами в отношении производительности и безопасности. Кроме того, мы предлагаем превосходное обслуживание заказчиков, которое поддерживается нашей комплексной гарантией - это часть нашей философии. Мы надеемся, что вы будете получать удовольствие от работы с этим инструментом в течение многих лет.

ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ

ПРЕДУПРЕЖДЕНИЕ

Прочтите прилагамемые предупреждения по безопасному использованию, дополнительные предупреждения и инструкции. Несоблюдение предупреждений по безопасному использованию и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме. Сохраните предупреждения по безопасному использованию и инструкции для обращения к ним в будущем.

В руководстве или на изделии присутствуют следующие значки:

Прочитайте руководство пользователя.

Риск получения травмы.

Риск поражения электрическим током.

При повреждении сетевого шнура, а также при проведении чистки и технического обслуживания

немедленно извлеките вилку сетевого шнура из розетки.

Надевайте защитные очки. Надевайте средства защиты органов слуха.

Надеавайте пылезащитную маску.

Двойная изоляция.

Не выбрасывайте изделие в контейнеры, которые для этого не предназначены.

Изделие отвечает требованиям соответствующих стандартов по безопасности, изложенных в директивах ЕС.

ДОПОЛНИТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ЛОБЗИКОВ

• Не работайте с материалами содержащими асбест. Асбест считается канцерогенным.
• Используйте защитные очки, средства защиты органов слуха и, при необходимости, другие средства индивидуальной защиты, например защитные перчатки, защитную обувь и т.д.
  • Перед использованием машины извлеките все гвозди и другие металлические предметы из заготовки.
• Проверьте чтобы заготовка имела должную опору или была закреплена.
• Не пользуйтесь машиной без защитного кожуха.
• Перед каждым использованием проверяйте состояние полотна. Не пользуйтесь погнутыми полотнами, полотнами с трещинами или полотнами имеющими какие-либо иные повреждения.
• Проверьте, чтобы полотно было должным образом закреплено.
• Пользуйтесь только полотнами, которые пригодны для использования с этой машиной.
• Пользуйтесь полотнами правильных размеров.
• Не пользуйтесь какими-либо иными принадлежностями кроме полотен.
• Не пользуйтесь полотнами, изготовленными

из быстрорежущей стали.

• Не пользуйтесь машиной если максимальная глубина пропила превышает максимальную глубину, на которую рассчитаны полотна.
• Держите машину за изолированные поверхности захвата, если полотно может вступить в контакт со скрытой проводкой или сетевым кабелем. Если полотно касается провода „под напряжением“, то металлические детали машины также становятся „под напряжением“. Риск поражения электрическим током.

- После установки полотно запустите машину без нагрузки в безопасном месте. Если наблюдается сильная вибрация, немедленно выключите машину, извлеките вилку сетевого шнура из розетки и попытайтесь решить проблему.

- Примите к сведению, что после выключения машины полотно продолжает движение в течение некоторого времени. Не пытайтесь останавливать полотно самостоятельно.

Отдача

Отдача - это движение полотна вверх и назад, когда оно внезапно сталкивается с каким-либо предметом. Крепко держите машину во время работы. Сконцентрируйтесь на выполняемой работе.

К отдаче обычно приводит:

• непреднамеренное касание твердых предметов или материалов полотном;
• тупое полотно;
• неправильно установленное полотно;
• впиливание в ранее сделанный рез;
• недостаточная сосредоточенность во время работы;
• неустойчивое положение ног.

Электробезопасность

Всегда проверяйте, чтобы напряжение источника питания соответствовало напряжению, указанному на паспортной табличке.

• Не пользуйтесь машиной с поврежденным сетевым шнуром или вилкой.
• Используйте кабели удлинителей, соответствующие номинальной мощности машины, минимальная толщина кабеля

1,5 мм². При использовании катушки кабеля удлинителя, всегда полностью разворачивайте кабель.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение сети питания 220-240 В~
Частота сети питания 50/60 Гц
Потребляемая мощность 750 Вт
Скорость без нагрузки 0-3.400/мин
Макс. глубина пропила (дерево) 65мм
Макс. ход пропила 6 мм
Угол скоса +45° - -45°
Количество положений маятника 3+1
Вес 2,05 кг
ШУМ И ВИБРАЦИЯ
Звуковое давление ( L_pa ) 98 дБ(А) K= 5 дБ(А)
Акустическая мощность ( L_wa ) 109 дБ(А) K= 3 дБ(А)
Вибрация (дерево) 11.02 м/с	^2 K= 1.5 м/с ^2
Вибрация (металл) 15.16 м/с	^2 K= 1.5 м/с ^2

Надевайте средства защиты органов слуха.

Уровень вибрации

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться
• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

ОПИСАНИЕ (РИС. А)

Ваш маятниковый лобзик предназначен для выпиливания из дерева, металла, пластмасс, керамики, резины и т.д. изделий требуемого размера и любой требуемой формы.

1. Выключатель вкл./выкл.
2. Кнопка блокировки
3. Защитный кожух
4. Держатель полотна
5. Башмак

6. Соединение пылеотсоса
   10.Ручка
   11.Торцевой ключ

7. Выключатель маятникового действия

СБОРКА

Перед сборкой всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

Установка и снятие полотна (рис. В)

Для выбора требуемого полотна обратитесь к таблице ниже.

Установка

• Ослабьте винты с внутренним шестигранником (13) торцевым ключом (11).
• Вставьте полотно (14) в держатель (6) как можно дальше. Зубья полотна (14) должны быть направлены вверх и вперед. Гладкая сторона полотна должна заходить в паз направляющего ролика.
• Затяните винты с внутренним шестигранником (13) торцевым ключом (11).

Снятие

• Ослабьте винты с внутренним шестигранником (13) торцевым ключом (11).
  • Снимите полотно (14) с держателя (6).
• Затяните винты с внутренним шестигранником (13) торцевым ключом (11).

Полотно	Материал
Крупный	Дерево
Средний	Дерево
Мелкий	Сталь, алюминий, пластмасса
Очень мелкий	Дерево (кривые)

Не снимайте защитный кожух с машины.

ИСПОЛЬЗОВАНИЕ

Выключатель (рис. А)

• Включите инструмент, нажав на выключатель (1). При отпускании выключателя (1) инструмент остановится.
• Скорость вращения можно изменять путем более жесткого или мягкого нажатия на выключатель (1).

Кнопка блокировки

• Для блокировки выключателя (1) нажмите выключатель (1), затем нажмите кнопку блокировки (2).
• Для разблокировки быстро нажмите выключатель (1).

Установка угла скоса (рис. С)

Угол скоса можно изменять от -45^ до +45^ .

Не устанавливайте угол скоса во время работы.

• Ослабьте винты с внутренним шестигранником (17) торцевым ключом (11).
• Наклоните башмак (7) в требуемое положение.
• Затяните винты с внутренним шестигранником (17) торцевым ключом (11).

Использование переключателя маятникого действия (рис. А)

Переключатель маятникого действия используется для установки способа, которым зубья полотна будут захватывать материал. Переключатель маятникого действия можно установить в одно из 4 положений.

Не изменяйте положение маятника во время работы.

- Поверните переключатель маятникого действия (2) в требуемое положение в зависимости от обрабатываемого материала. Для выбора требуемого

положения обратитесь к таблице ниже.

Материал Положение маятника

Дерево 1-3

Пластмассы 1

Алюминий 0-1

Сталь 0

Керамика 0

Резина 0

Пылеотсос

- Подсоедините шланг пылесоса к адаптеру пылеотсоса (9).

Подсказки по оптимальному использованию

• Зажмите заготовку. Для крепления мелких заготовок используйт струбцину.
• Проведите линию, чтобы определить направление перемещения полотна.
• Крепко держите машину за ручку.
• Установка скорости пиления.
• Установка угла скоса.
• Установка положения маятника.
  • Включите машину.
• Дождитесь пока маниша достигнет полной скорости.
• Установите башмак на заготовку.
• Медленно перемещайте машину вдоль заранее проведенной линии, крепко прижимая башмак к заготовке.
• Не нажимайте на машину слишком сильно. Пусть машина работает сама.
• Выключите машину и перед тем, как опустить дождитесь ее полной остановки.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перед чисткой и техническим обслуживанием всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

• Регулярно чистите корпус сухой, мягкой тканью.

• Держите вентиляционные отверстия свободными от пыли и грязи. При необходимости используйте мягкую, влажную ткань для удаления пыли и грязи с вентиляционных отверстий.

• Во избежание неточностей во время работы периодически чистите полотно.
  • Регулярно смазывайте направляющий ролик.

ГАРАНТИЯ

Обратитесь к прилагаемым условиям гарантии.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация

Данное изделие, принадлежности и упаковка подлежат сортировке для переработке, безопасной для окружающей среды.

Только для стран ЕС

Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/EU по „Утилизации электрического и электронного оборудования“ и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом.

МЕХАНІЧНИЙ ЛОБЗИК 450W

Фин Челик, алуминум, пластика

(RU) Под свою ответственность заявляем, что данное изделие соответствует следующим стандартам и нормам: соответствует требованиям Директивы 2011/65/EU Европейского парламента и совета от 8 июня 2011 г. по ограничению использования определенных опасных веществ в электрическом и электронном оборудовании
