Type de produit	Scie sauteuse pendulaire
Marque	Ferm
Modèle	JSM1028P
Alimentation	220-240 V~, 50/60 Hz
Puissance	450 W
Vitesse à vide	0 - 3 400 min⁻¹ (variable)
Profondeur de coupe max. (bois)	65 mm
Course de coupe	6 mm
Angle d'onglet	+45° à -45°
Positions pendulaires	3 + 1 (4 positions)
Poids	2,05 kg
Niveau de pression acoustique	98 dB(A) (K=5 dB)
Niveau de puissance acoustique	109 dB(A) (K=5 dB)
Vibrations (bois)	11,02 m/s² (K=1,5 m/s²)
Vibrations (métal)	15,16 m/s² (K=1,5 m/s²)
Isolation	Double isolation
Système d'extraction de poussière	Raccord pour aspirateur (Ø non spécifié)
Matières appropriées	Bois, métal, plastique, céramique, caoutchouc
Fonctions principales	Variateur de vitesse, verrouillage de l'interrupteur, réglage pendulaire, coupe en onglet
Entretien et nettoyage	Nettoyer les fentes de ventilation, lubrifier le galet de guidage
Accessoires inclus	Clé Allen, lame de scie (non spécifié)

FOIRE AUX QUESTIONS - JSM1028P Ferm

Comment changer la lame de scie ?

Débranchez l'appareil. Desserrez les vis Allen (13) avec la clé Allen (11), retirez l'ancienne lame, insérez la nouvelle lame les dents vers le haut et l'avant, puis serrez les vis.

Comment régler l'angle d'onglet ?

Débranchez l'appareil. Desserrez les vis Allen (17) avec la clé Allen (11), inclinez le patin à l'angle souhaité (de -45° à +45°), puis resserrez les vis.

Quels matériaux puis-je scier avec cette scie ?

La scie JSM1028P peut couper le bois, le métal, le plastique, la céramique et le caoutchouc. Utilisez la lame adaptée à chaque matériau.

Comment utiliser le mouvement pendulaire ?

Tournez l'interrupteur de mouvement pendulaire (2) sur la position 0 à 3 selon le matériau. Pour le bois, utilisez 1-3 ; pour l'acier, position 0. Ne réglez jamais en cours d'utilisation.

Quelle est la profondeur de coupe maximale dans le bois ?

La profondeur de coupe maximale dans le bois est de 65 mm. Pour le métal, elle est inférieure ; utilisez une lame adaptée.

Comment régler la vitesse de coupe ?

La vitesse est variable : appuyez plus ou moins sur l'interrupteur marche/arrêt (1) pour augmenter ou diminuer la vitesse. Le réglage se fait en continu.

Puis-je utiliser un aspirateur avec cette scie ?

Oui, la scie est équipée d'un raccord d'extraction de poussière (9). Connectez simplement le flexible d'un aspirateur pour réduire les projections.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection, une protection auditive et un masque anti-poussière. Tenez la machine par les surfaces de poignée isolées. Débranchez avant tout réglage ou nettoyage.

Comment entretenir la scie ?

Nettoyez régulièrement les fentes de ventilation avec un chiffon doux. Lubrifiez le galet de guidage et remplacez les lames émoussées. Débranchez toujours avant l'entretien.

Que faire en cas de fortes vibrations ?

Arrêtez immédiatement la machine, débranchez-la et vérifiez si la lame est correctement montée et en bon état. Si le problème persiste, contactez un service après-vente.

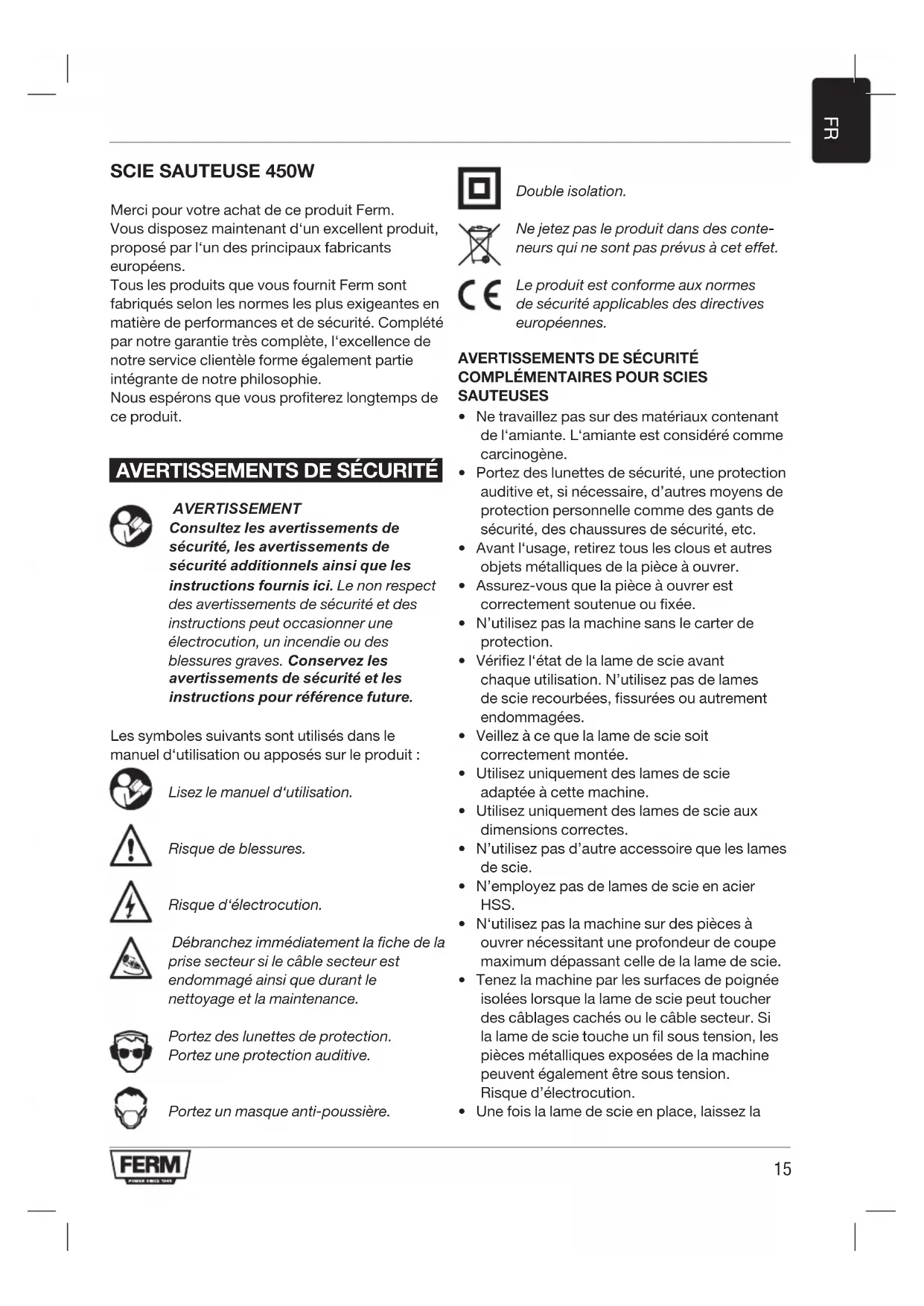

MODE D'EMPLOI JSM1028P Ferm

Merci pour votre achat de ce produit Ferm. Vous disposez maintenant d'un excellent produit, proposé par l'un des principaux fabricants européens.

Tous les produits que vous fournit Ferm sont fabriqués selon les normes les plus exigeantes en matière de performances et de sécurité. Complété par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie.

Nous espérons que vous profiterez longtemps de ce produit.

AVERTISSEMENTS DE SÉCURITÉ

AVERTISSEMENT

Consultez les avertissements de sécurité, les avertissements de sécurité additionnels ainsi que les instructions fournis ici. Le non respect des avertissements de sécurité et des instructions peut occasionner une électrocution, un incendie ou des blessures graves. Conservez les avertissements de sécurité et les instructions pour référence future.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit :

Lisez le manuel d'utilisation.

Risque de blessures.

Risque d'électrocution.

Débranchez immédiatement la fiche de la prise secteur si le câble secteur est endommagé ainsi que durant le nettoyage et la maintenance.

Portez des lunettes de protection. Portez une protection auditive.

Portez un masque anti-poussière.

Double isolation.

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité applicables des directives européennes.

AVERTISSEMENTS DE SÉCURITÉ COMPLÉMENTAIRES POUR SCIES SAUTEUSES

• Ne travaillez pas sur des matériaux contenant de l'amiante. L'amiante est considéré comme carcinogène.
• Portez des lunettes de sécurité, une protection auditive et, si nécessaire, d'autres moyens de protection personnelle comme des gants de sécurité, des chaussures de sécurité, etc.
• Avant l'usage, retirez tous les clous et autres objets métalliques de la pièce à ouvrer.
• Assurez-vous que la pièce à ouvrer est correctement soutenue ou fixée.
• N'utilisez pas la machine sans le carter de protection.
• Vérifiez l'état de la lame de scie avant chaque utilisation. N'utilisez pas de lames de scie recourbées, fissurées ou autrement endommagées.
• Veillez à ce que la lame de scie soit correctement montée.
• Utilisez uniquement des lames de scie adaptée à cette machine.
• Utilisez uniquement des lames de scie aux dimensions correctes.
• N'utilisez pas d'autre accessoire que les lames de scie.
• N'employez pas de lames de scie en acier HSS.
• N'utilisez pas la machine sur des pièces à ouvrer nécessitant une profondeur de coupe maximum dépassant celle de la lame de scie.
• Tenez la machine par les surfaces de poignée isolées lorsque la lame de scie peut toucher des câblages cachés ou le câble secteur. Si la lame de scie touche un fil sous tension, les pièces métalliques exposées de la machine peuvent également être sous tension. Risque d'électrocution.
• Une fois la lame de scie en place, laissez la

machine tourner sans charge dans une zone sécurisée. En cas de fortes vibrations de la machine, mettez-la immédiatement hors tension, débranchez la fiche de la prise secteur et essayez de résoudre le problème.

- Après avoir débranché la machine, la lame de scie continue à tourner pendant quelque temps. N'essayez jamais d'immobiliser vous-même la lame de scie.

Recul

Le recul correspond au mouvement vers le haut et l'arrière de la lame de scie lorsqu'elle touche inopinément un objet. Tenez fermement la machine pendant l'utilisation. Restez concentré sur le travail effectué.

Le recul est habituellement provoqué par :

• un contact inattendu avec des objets ou des matériaux durs alors que la lame de scie tourne ;
• une lame de scie émoussée ;
• une lame de scie mal installée ;
• scier dans une trace de coupe existante ;
• un défaut d'attention lors du travail ;
• une position instable.

Sécurité électrique

Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilisez pas la machine si le câble secteur ou la fiche secteur est endommagé.
• Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5 mm ^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.

DONNÉES TECHNIQUES

Tension secteur 220-240 V~
Fréquence secteur 50/60 Hz
Puissance 450 W
Vitesse à vide 0-3.400/min
Profondeur max. de sciage (bois) 65mm
Course de coupe max. 6 mm
Angle d'onglet +45° - -45°
Nombre de positions pendulaires 3+1
Poids	2.05 kg

BRUIT ET VIBRATION

Pression acoustique (Lpa)	98 dB(A), K=5 dB
Puissance acoustique (Lwa)	109 dB(A), K=5 dB
Vibration (bois)	11.02 m/s2 K=1.5 m/s2
Vibration (métal)	15.16 m/s2 K=1.5 m/s2

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition
  Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Portez une protection auditive.

DESCRIPTION (FIG. A)

Votre scie pendulaire a été conçue pour le sciage du bois, du métal, du plastique, de la céramique, caoutchouc, etc. de toutes tailles et formes.

1. Interrupteur marche/arrêt
2. Bouton de verrouillage
3. Interrupteur de mouvement pendulaire
4. Carter de protection
5. Porte-lame
6. Patin de la scie
7. Raccord d'extraction de poussière
8. Poignée
9. Clé Allen

MONTAGE

Avant le montage, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Montage et retrait de la lame de scie (fig. B)

Voir la table suivante pour sélectionner la lame de scie correcte.

Montage

• Desserrez les vis Allen (13) avec la clé Allen (11).
• Insérez la lame de scie (14) dans le porte-lame (6) aussi loin que possible. Les dents de la lame de scie (14) doivent pointer vers le haut et l'avant. Le côté lisse de la lame de scie doit s'engager dans la fente du galet de guidage.
• Serrez les vis Allen (13) avec la clé Allen (11).

Retrait

• Desserrez les vis Allen (13) avec la clé Allen (11).
  • Retirez la lame de scie (14) du porte-lame (6).
• Serrez les vis Allen (13) avec la clé Allen (11).

Lame de scie Matériau

Grossier	Bois
Moyen	Bois
Fin Acier, aluminium, plastique
Très fin Bois (courbes)

N'essayez pas de retirer le carter de protection de la machine.

UTILISATION

Interrupteur marche/arrêt (fig. A)

• Mettez la machine sous tension en appuyant sur l'interrupteur marche/arrêt (1). Lorsque vous relâchez l'interrupteur marche/arrêt (1), la machine s'éteint.
• Pour régler la vitesse de rotation, ajustez la pression exercée sur l'interrupteur marche/arrêt (1) ; plus la pression est forte, plus la vitesse de rotation est élevée, et inversement.

Bouton de verrouillage

- Vous pouvez verrouiller l'interrupteur marche/arrêt (1) en appuyant sur l'interrupteur marche/arrêt (1), puis en appuyant sur le bouton de verrouillage (2).

- Pour déverrouiller le bouton, appuyez de nouveau brièvement sur l'interrupteur marche/arrêt (1).

Réglage de l'angle d'onglet (fig. C)

L'angle d'onglet est variable entre -45° et +45°.

Ne réglez pas l'angle d'onglet pendant l'utilisation.

• Desserrez les vis Allen (17) avec la clé Allen (11).
• Inclinez le patin de scie (7) sur la position souhaitée
• Serrez les vis Allen (17) avec la clé Allen (11).

Utilisation de l'interrupteur de mouvement pendulaire (fig. A)

L'interrupteur de mouvement pendulaire sert à régler la façon dont les dents de la lame de scie attaquent le matériau. L'interrupteur de mouvement pendulaire peut adopter 4 positions.

Ne réglez pas la position pendulaire pendant l'utilisation.

- Tournez l'interrupteur de mouvement pendulaire (2) sur la position requise selon le matériau à ouvrer. Voir la table suivante pour sélectionner la position correcte.

Matériau Position pendulaire

Bois	1-3
Plastiques	1
Aluminium	0-1
Acier	0
Céramique	0
Caoutchouc	0

Évacuation de la poussière

- Connectez le flexible d'un aspirateur à l'adaptateur d'extraction de poussière (9).

Conseils pour une utilisation optimale

• Serrez la pièce à ouvrer. Utilisez un appareil de serrage pour les petites pièces.
• Tirez une ligne définissant la direction de guidage de la lame de scie.
• Tenez fermement la machine par la poignée.
• Réglez la vitesse de coupe.
• Réglez l'angle d'onglet.
• Réglez la position pendulaire.

• Mettez la machine en marche.

• Attendez que la machine atteigne son régime maximum.

• Placez le patin de scie sur la pièce à ouvrer.
• Déplacez lentement la machine le long de la ligne tracée en appuyant le patin de scie fermement contre le mur.
• N'exercez pas de pression excessive sur la machine. Laissez la machine faire le travail.
• Éteignez la machine et attendez son immobilisation totale avant de la reposer.

NETTOYAGE ET MAINTENANCE

Avant le nettoyage et la maintenance, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

• Nettoyez régulièrement le boîtier à l'aide d'un chiffon doux.
• Débarrassez les fentes de ventilation de toute salissure et poussière. Si nécessaire, utilisez un chiffon doux et humide pour retirer la salissure et la poussière des fentes de ventilation.
• Nettoyez régulièrement la lame de scie pour éviter un usage imprécis.
• Lubrifiez régulièrement le galet de guidage.

GARANTIE

Consultez les termes de la garantie fournis.

ENVIRONNEMENT

Mise au rebut

Le produit, les accessoires et l'emballage doivent être triés pour assurer un recyclage écologique.

Uniquement pour les pays CE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européenne 2012/19/EU « Déchets d'équipements électriques et électroniques » et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.
