JSM1028P - Saha Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Heilurivannesaha
Merkki	Ferm
Malli	JSM1028P
Syöttöjännite	220-240 V~, 50/60 Hz
Teho	450 W
Tyhjäkäyntinopeus	0 - 3 400 min⁻¹ (säädettävä)
Leikkaussyvyys max. (puu)	65 mm
Leikkausiskun pituus	6 mm
Jiirikulma	+45° - -45°
Heiluriasennot	3 + 1 (4 asentoa)
Paino	2,05 kg
Äänenpainetaso	98 dB(A) (K=5 dB)
Äänitehotaso	109 dB(A) (K=5 dB)
Tärinä (puu)	11,02 m/s² (K=1,5 m/s²)
Tärinä (metalli)	15,16 m/s² (K=1,5 m/s²)
Eristys	Kaksoiseristys
Pölynpoistojärjestelmä	Imurin liitäntä (halkaisijaa ei ilmoitettu)
Soveltuvat materiaalit	Puu, metalli, muovi, keramiikka, kumi
Päätoiminnot	Nopeudensäädin, virtakytkimen lukitus, heilurisäätö, jiirileikkaus
Huolto ja puhdistus	Puhdista tuuletusraot, voitele ohjausrulla
Mukana tulevat lisävarusteet	Kuusiokoloavain, sahanterä (tarkemmin ei ilmoitettu)

Usein kysytyt kysymykset - JSM1028P Ferm

Kuinka sahanterä vaihdetaan?

Irrota laite verkkovirrasta. Löysää kuusiokoloruuveja (13) kuusiokoloavaimella (11), poista vanha terä, aseta uusi terä hampaat ylöspäin ja eteenpäin ja kiristä ruuvit.

Kuinka jiirikulma säädetään?

Irrota laite verkkovirrasta. Löysää kuusiokoloruuveja (17) kuusiokoloavaimella (11), kallista pohjalevyä haluttuun kulmaan (-45° - +45°) ja kiristä ruuvit.

Mitä materiaaleja tällä sahalla voidaan sahata?

Saha JSM1028P pystyy leikkaamaan puuta, metallia, muovia, keramiikkaa ja kumia. Käytä kullekin materiaalille sopivaa terää.

Kuinka heiluriliikettä käytetään?

Käännä heiluriliikkeen kytkintä (2) asentoon 0-3 materiaalin mukaan. Puulle käytä 1-3, teräkselle asento 0. Älä koskaan säädä käytön aikana.

Mikä on suurin leikkaussyvyys puussa?

Suurin leikkaussyvyys puussa on 65 mm. Metallissa se on pienempi; käytä sopivaa terää.

Kuinka leikkausnopeus säädetään?

Nopeus on säädettävä: paina käynnistyskytkintä (1) enemmän tai vähemmän nopeuden lisäämiseksi tai vähentämiseksi. Säätö on portaaton.

Voinko käyttää imuria tämän sahan kanssa?

Kyllä, sahassa on pölynpoistoliitäntä (9). Liitä imurin letku vähentääksesi roiskeita.

Mitä turvatoimia minun on noudatettava?

Käytä suojalaseja, kuulonsuojaimia ja pölynaamaria. Pidä konetta eristetyistä kahvapinnoista. Irrota verkkovirrasta ennen säätöjä tai puhdistusta.

Kuinka sahaa huolletaan?

Puhdista tuuletusraot säännöllisesti pehmeällä liinalla. Voitele ohjausrulla ja vaihda tylsät terät. Irrota aina verkkovirrasta ennen huoltoa.

Mitä tehdä, jos tärinää on paljon?

Pysäytä kone välittömästi, irrota se verkkovirrasta ja tarkista, onko terä asennettu oikein ja hyvässä kunnossa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

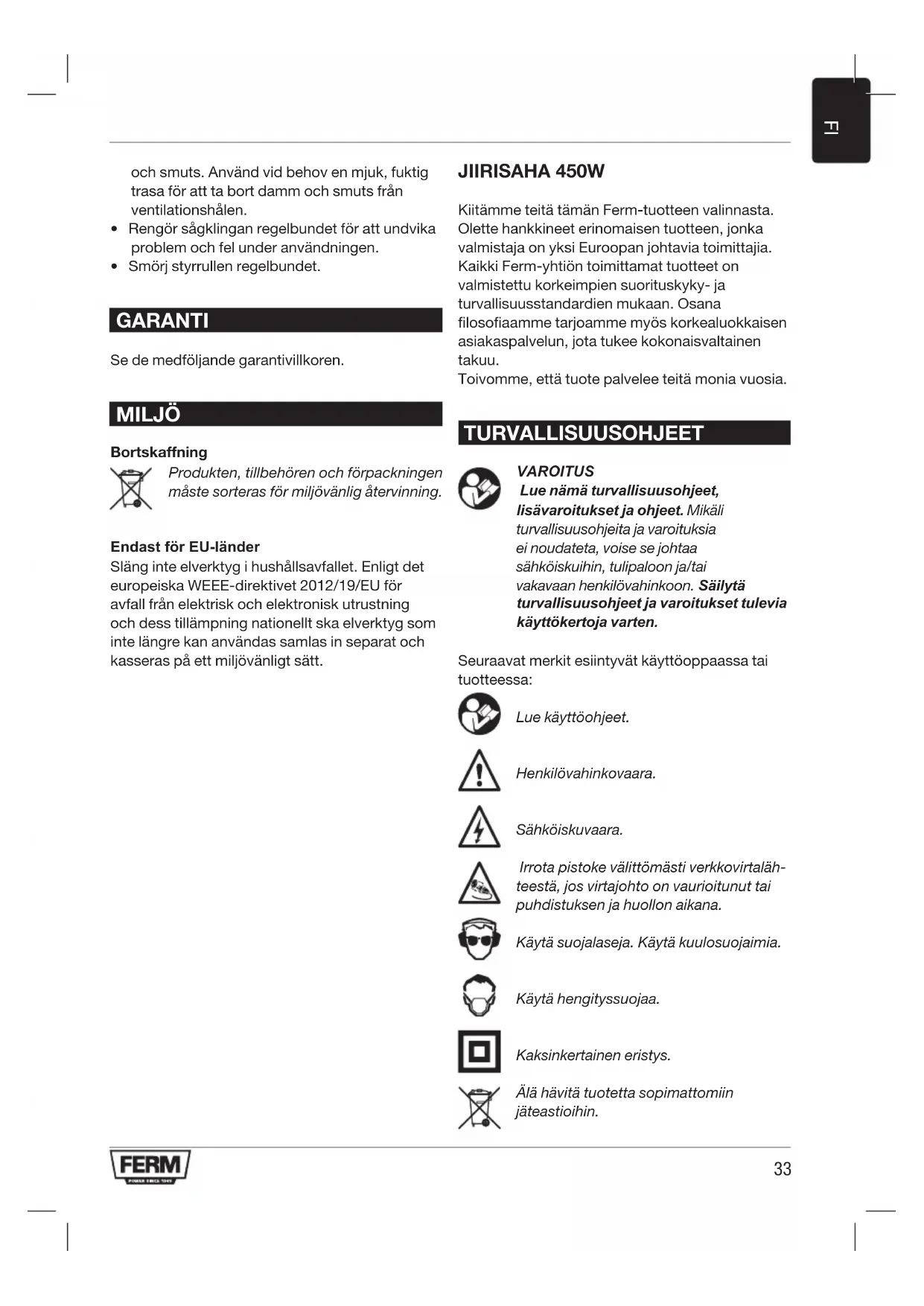

KÄYTTÖOHJE JSM1028P Ferm

Kiitämme teitä tämän Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen, jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtiön toimittamat tuotteet on valmistettu korkeimpien suorituskyky- ja turvallisuusstandardien mukaan. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu. Toivomme, että tuote palvelee teitä monia vuosia.

TURVALLISUUSOHJEET

VAROITUS

Lue nämä turvallisuusohjeet, lisävaroitukset ja ohjeet. Mikäli turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sähköiskuihin, tulipaloon ja/tai vakavaan henkilövahinkoon. Säilytä turvallisuusohjeet ja varoitukset tulevia käyttökertoja varten.

Seuraavat merkit esiintyvät käyttöoppaassa tai tuotteessa:

Lue käyttöohjeet.

Henkilövahinkovaara.

Sähköiskuvaara.

Irrota pistoke välittömästi verkkovirtalähteestä, jos virtajohto on vaurioitunut tai puhdistuksen ja huollon aikana.

Käytä suojalaseja. Käytä kuulosuojaimia.

Käytä hengityssuojaa.

Kaksinkertainen eristys.

Älä hävitä tuotetta sopimattomiin jäteastioihin.

Tuote täyttää soveltuvien EU-direktiivien turvallisuusstandardit.

KUVIOSAHOJEN KÄYTTÖÖN LIITTYVIÄ LISÄTURVALLISUUSOHJEITA

• Älä työstä asbestia sisältäviä materiaaleja. Asbesti on karsinogeeninen materiaali.
• Käytä suojalaseja, kuulosuojaimia ja tarvittaessa muita suojavarusteita, kuten suojakäsineitä, suojajalkineita, jne.
• Ennen laitteen käyttöä on kaikki naulat ja muut metalliset osat poistettava työstökappaleesta.
• Varmista, että työstökappale on tuettu tai kiinnitetty hyvin.
• Älä käytä konetta ilman suojaa.
• Tarkista sahanterä ennen jokaista käyttökertaa. Älä käytä sahanteriä, jos niissä on taittumia, halkeamia tai muita vaurioita.
• Varmista, että sahanterät on asennettu koneeseen oikein.
• Käytä ainoastaan sahanteriä, jotka sopivat käytettäväksi koneen kanssa.
• Käytä ainoastaan oikean kokoisia sahanteriä.
• Älä käytä koneessa muita lisävarusteita, ainoastaan sahanteriä.
• Älä käytä HSS-teräksestä tehtyjä sahanteriä.
• Älä käytä konetta työstökappaleisiin, jotka vaativat syvemmän sahaussyvyyden kuin sahanterän maksimisahaussyvyys on.
• Pitele konetta sen eristetyistä kahvoista silloin, kun sahanterä voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos sahanterä koskettaa jännityksenalaista johtoa, jännite voi siirtyä koneen suojaamattomiin metallipintoihin. Sähköiskuvaara.
• Anna koneen käydä kuormittamattomana turvallisella alueella sahanterän asennuksen jälkeen. Jos kone tärisee voimakkaasti, sammuta kone välittömästi, irrota sen pistoke verkkovirtalähteestä ja ratkaise ongelma.
• Huomaa, että sahanterä pyörii edelleen lyhyen aikaa koneen sammutuksen jälkeen. Älä yritä pysäyttää sahanterää itse.

Takaisin isku

Takaisin isku on sahanterän liike ylös- ja taaksepäin silloin, kun sahanterät koskevat odottamattomasti johonkin esineeseen. Pitele konetta tiukasti käytön aikana. Keskity koneen käyttöön. Takaisin isku johtuu yleensä seuraavista syistä:

• koneen pyörivä sahanterä koskettaa kovia esineitä tai materiaaleja odottamattomasti;
• sahanterä on tylsä;
• virheellisesti asennettu sahanterä;
• koneella sahataan aikaisempaan sahauskohtaan;
• käytön aikana koneen käyttöön ei keskitytä riittävästi;
• käyttöasento on epävakaa.

Sähköturvallisuus

Tarkista aina, että verkkojännite vastaa koneen tyyppikilven merkintöjä.

• Älä käytä konetta, jos sen virtajohto tai pistoke on vaurioitunut.
• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vähimmäispaksuus on 1,5 mm². Jos käytät jatkojohdon kelaa, kelaa johto aina kokonaan vapaaksi.

TEKNISET TIEDOT

Verkkojännite 220-240 V~
Verkkotaajuus 50/60 Hz
Ottoteho 450 W
Kuormittamaton nopeus 0-3.400/min
Sahauksen maksimisyvyys (puu) 65mm
Sahauksen maksimi-isku 6 mm
Viistekulma +45° - -45°
Heiluriasentojen lukumäärä 3+1
Paino 2.05 kg
MELU JA TÄRINÄ
Äänipaine (Lpa) 98 dB(A), K=5 dB
Akustinen teho (Lwa) 109 dB(A), K=5 dB
Tärinä (puu)	11.02 m/s2 K=1.5 m/s2
Tärinä (metalli)	15.16 m/s2 K=1.5 m/s2

Käytä kuulosuojaimia.

Tärinätaso

Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytet täessä laitetta manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät

KUVAUS (KUVA A)

Tämä heilurikuviosaha on tarkoitettu puun, metallin, muovien, keramiikan, kumen jne. sahaukseen missä tahansa koossa ja muodossa.

1. Virtakytkin
2. Lukituspainike
3. Heiluritoiminnon kytkin
4. Suoja
5. Sahanterän pidike
6. Sahakenkä
7. Pölynpoistoliittymä
   10.Kahva
   11.Kuusiokoloavain

ASENNUS

Ennen asennusta kone on aina kytkettävä pois päältä ja sen pistoke on irrotettava verkkovirtalähteestä.

Sahanterän asennus ja irrotus (kuva B)

Katso alla olevaa taulukkoa valitessasi sahanterää.

Asennus

• Löysää kuusiokoloruuveja (13) kuusiokoloavainta (11) käyttäen.
• Aseta sahanterä (14) sahanterän pidikkeeseen (6) niin kauas kuin mahdollista. Sahanterän (14) hampaiden on osoitettava ylös- ja eteenpäin. Sahanterän tasaisen puolen on kiinnityttävä ohjainrullan aukkoon.
• Kiristä kuusiokoloruuvit (13) kuusiokoloavainta (11) käyttäen.

Irrotus

• Löysää kuusiokoloruuveja (13) kuusiokoloavainta (11) käyttäen.
• Irrota sahanterä (14) sahanterän pidikkeestä (6).
• Kiristä kuusiokoloruuvit (13) kuusiokoloavainta (11) käyttäen.

Sahanterä	Materiaali
Karkea	Puu
Keskikova	Puu
Hieno Teräs, alumiini, muovi
Erittäin hieno Puu (kaarteet)

Älä yritä irrottaa suojaa koneesta.

KÄYTTÖ

Virtakytkin (Kuva A)

• Kytke kone toimintaan painamalla virtakytkintä (1). Kun virtakytkin (1) vapautetaan, kone kytkeytyy pois päältä.
• Kiertonopeutta voidaan säätää painamalla virtakytkintä (1) voimakkaammin nopeuden lisäämiseksi tai vapauttamalla painetta kiertonopeuden laskemiseksi.

Lukituspainike

• Voit lukita virtakytkimen (1) painamalla virtakytkimestä (1) ja painamalla sen jälkeen lukituspainiketta (2).
• Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (1) uudelleen.

Viistekulman asetus (kuva C)

Viistekulma on välillä -45° - +45°.

Älä aseta viistekulmaa käytön aikana.

• Löysää kuusiokoloruuveja (17) kuusiokoloavainta (11) käyttäen.
• Kallista sahakenkä (7) vaadittuun asentoon.
• Kiristä kuusiokoloruuvit (17) kuusiokoloavainta (11) käyttäen.

Heiluritoiminnon kytkimen käyttö (kuva A)

Heiluritoiminnon kytkimellä asetetaan suunta, johon sahanterän hampaat kiinnittyvät materiaaliin. Heiluritoiminnon kytkin voidaan asettaa 4 asentoon.

Älä aseta heilurikytkintä käytön aikana.

- Käännä heiluritoiminnon kytkin (2) vaadittuun asentoon työstettävän materiaalin mukaan. Katso alla olevaa taulukkoa valitessasi vaadittua asentoa.

Materiaali	Heiluriasento
Puu	1-3
Muovit	1
Alumiini	0-1
Teräs	0
Keramiikka	0
Kumi	0

Pölyn poisto

- Liitä imurin letku pölynpoistosovittimeen (9).

Vinkkejä optimaaliseen käyttöön

• Kiinnitä työstökappale paikoilleen. Käytä kiristyslaitetta, jos työstökappaleet ovat hyvin pieniä.
• Piirrä viiva työtökappaleeseen määrittääksesi suunnan, johon sahanterää ohjataan.
• Pitele konetta tiukasti kahvasta.

- Asetasahausnopeus.

- Asetaviistekulma.

- Asetaheiluriasento.

- Kytke kone päälle. - Odota, kunnes kone on saavuttanut täyden nopeuden.

- Aseta sahakenkä työstökappaleeseen.

- Siirrä kone hitaasti esipiirrettyä viivaa pitkin painamalla sahakenkää tiukasti työstökappaletta vasten.

- Älä kohdista koneeseen liikaa painetta. Anna koneen tehdä työ.

- Kytke kone pois päältä ja odota, kunnes kone on pysähtynyt täysin ennen koneen asettamasta alas.

PUHDISTUS JA HUOLTO

Ennen puhdistista ja huoltoa kone on aina kytkettävä pois päältä ja sen pistoke on irrotettava verkkovirtalähteestä.

• Puhdista koneen ulkokuori pehmeällä kankaalla.
• Älä anna pölyn ja lian tukkia tuuletusaukkoja. Puhdista tuuletusaukot pölystä ja liasta tarvittaessa pehmeällä ja kostealla pyyhkeellä.
• Puhdista sahanterä säännöllisesti välttääksesi epätarkkuudet käytön aikana.
• Voitele ohjainrulla säännöllisesti.

TAKUU

Lue takuuehdot.

YMPÄRISTÖ

Hävitys

Tuote, lisävarusteet ja pakkaus on lajiteltava ympäristöystävällistä kierrätystä varten.

Vain EC-maille

Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on hävitettävä erilliskeräyksessä ympäristöystävällisesti.
