Tipo de producto	Sierra caladora pendular
Marca	Ferm
Modelo	JSM1028P
Alimentación	220-240 V~, 50/60 Hz
Potencia	450 W
Velocidad en vacío	0 - 3 400 min⁻¹ (variable)
Profundidad de corte máx. (madera)	65 mm
Carrera de corte	6 mm
Ángulo de inglete	+45° a -45°
Posiciones pendulares	3 + 1 (4 posiciones)
Peso	2,05 kg
Nivel de presión acústica	98 dB(A) (K=5 dB)
Nivel de potencia acústica	109 dB(A) (K=5 dB)
Vibraciones (madera)	11,02 m/s² (K=1,5 m/s²)
Vibraciones (metal)	15,16 m/s² (K=1,5 m/s²)
Aislamiento	Doble aislamiento
Sistema de extracción de polvo	Conector para aspiradora (Ø no especificado)
Materiales apropiados	Madera, metal, plástico, cerámica, caucho
Funciones principales	Variador de velocidad, bloqueo del interruptor, ajuste pendular, corte en inglete
Mantenimiento y limpieza	Limpiar las ranuras de ventilación, lubricar el rodillo guía
Accesorios incluidos	Llave Allen, hoja de sierra (no especificado)

Preguntas frecuentes - JSM1028P Ferm

¿Cómo cambiar la hoja de sierra?

Desenchufe el aparato. Afloje los tornillos Allen (13) con la llave Allen (11), retire la hoja vieja, inserte la nueva hoja con los dientes hacia arriba y hacia adelante, luego apriete los tornillos.

¿Cómo ajustar el ángulo de inglete?

Desenchufe el aparato. Afloje los tornillos Allen (17) con la llave Allen (11), incline la base al ángulo deseado (de -45° a +45°), luego vuelva a apretar los tornillos.

¿Qué materiales puedo cortar con esta sierra?

La sierra JSM1028P puede cortar madera, metal, plástico, cerámica y caucho. Use la hoja adecuada para cada material.

¿Cómo usar el movimiento pendular?

Gire el interruptor de movimiento pendular (2) a la posición 0 a 3 según el material. Para madera, use 1-3; para acero, posición 0. Nunca ajuste durante el uso.

¿Cuál es la profundidad de corte máxima en madera?

La profundidad de corte máxima en madera es de 65 mm. Para metal, es menor; use una hoja adecuada.

¿Cómo ajustar la velocidad de corte?

La velocidad es variable: presione más o menos el interruptor de encendido/apagado (1) para aumentar o disminuir la velocidad. El ajuste es continuo.

¿Puedo usar un aspirador con esta sierra?

Sí, la sierra está equipada con un conector de extracción de polvo (9). Simplemente conecte la manguera de un aspirador para reducir las proyecciones.

¿Qué precauciones de seguridad debo tomar?

Use gafas de protección, protección auditiva y mascarilla antipolvo. Sostenga la máquina por las superficies de agarre aisladas. Desenchufe antes de cualquier ajuste o limpieza.

¿Cómo mantener la sierra?

Limpie regularmente las ranuras de ventilación con un paño suave. Lubrique el rodillo guía y reemplace las hojas desafiladas. Siempre desenchufe antes del mantenimiento.

¿Qué hacer en caso de fuertes vibraciones?

Detenga inmediatamente la máquina, desenchúfela y verifique si la hoja está correctamente montada y en buen estado. Si el problema persiste, comuníquese con un servicio postventa.

MANUAL DE USUARIO JSM1028P Ferm

SIERRA CALADORA 450W

Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa.

Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía.

Esperamos que disfrute utilizando este producto durante muchos años.

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Riesgo de lesiones personales.

Riesgo de descarga eléctrica.

Saque inmediatamente el enchufe de la toma si el cable eléctrico resulta dañado y durante la limpieza y el mantenimiento.

Lleve gafas de seguridad. Lleve protección auditiva.

Lleve una máscara antipolvo.

Doble aislamiento.

No deseche el producto en contenedores no adecuados.

El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

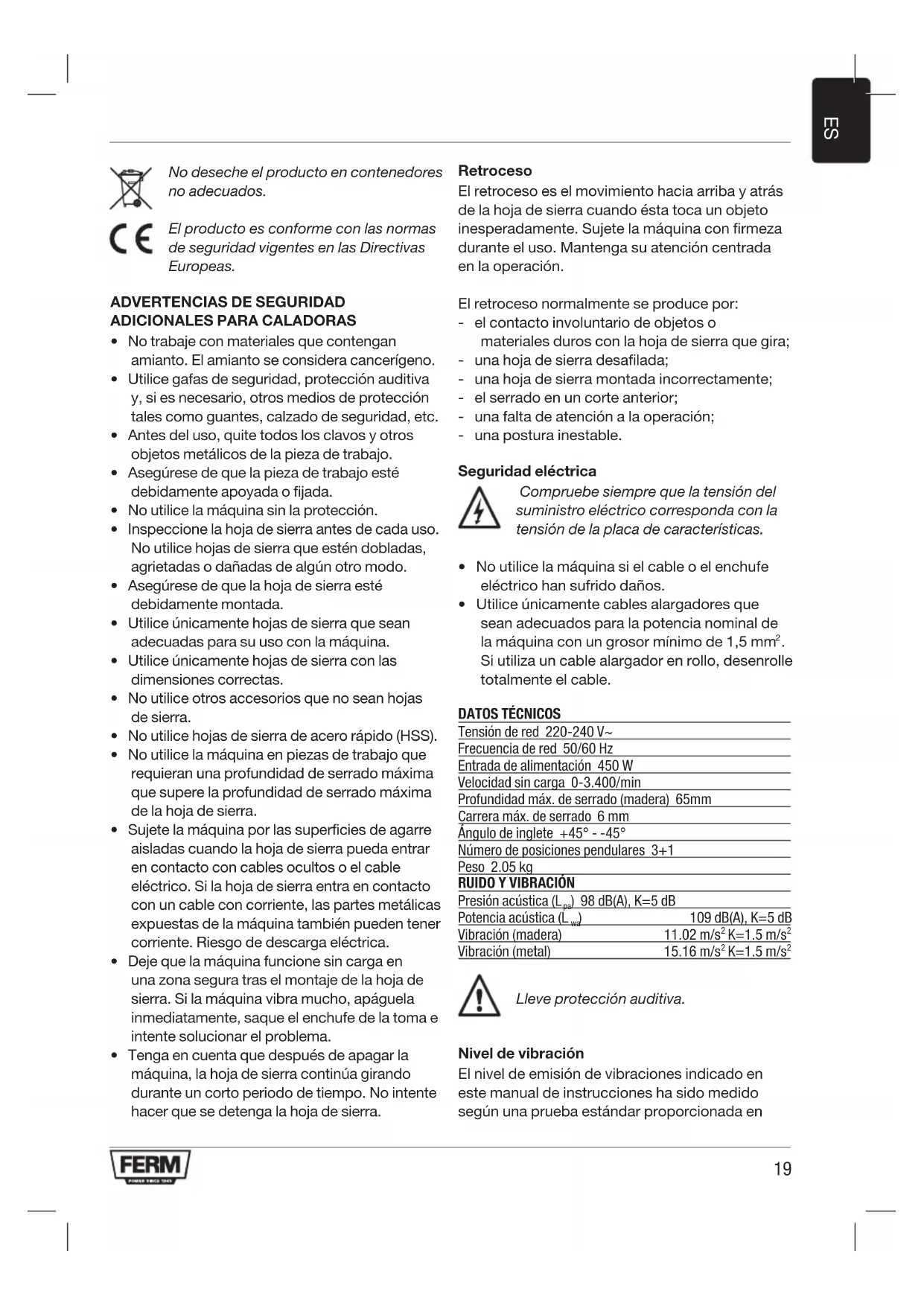

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA CALADORAS

• No trabaje con materiales que contengan amianto. El amianto se considera cancerígeno.
• Utilice gafas de seguridad, protección auditiva y, si es necesario, otros medios de protección tales como guantes, calzado de seguridad, etc.
• Antes del uso, quite todos los clavos y otros objetos metálicos de la pieza de trabajo.
• Asegúrese de que la pieza de trabajo esté debidamente apoyada o fijada.
• No utilice la máquina sin la protección.
• Inspeccione la hoja de sierra antes de cada uso. No utilice hojas de sierra que estén dobladas, agrietadas o dañadas de algún otro modo.
• Asegúrese de que la hoja de sierra esté debidamente montada.
• Utilice únicamente hojas de sierra que sean adecuadas para su uso con la máquina.
• Utilice únicamente hojas de sierra con las dimensiones correctas.
• No utilice otros accesorios que no sean hojas de sierra.
• No utilice hojas de sierra de acero rápido (HSS).
• No utilice la máquina en piezas de trabajo que requieran una profundidad de serrado máxima que supere la profundidad de serrado máxima de la hoja de sierra.
• Sujete la máquina por las superficies de agarre aisladas cuando la hoja de sierra pueda entrar en contacto con cables ocultos o el cable eléctrico. Si la hoja de sierra entra en contacto con un cable con corriente, las partes metálicas expuestas de la máquina también pueden tener corriente. Riesgo de descarga eléctrica.
• Deje que la máquina funcione sin carga en una zona segura tras el montaje de la hoja de sierra. Si la máquina vibra mucho, apáguela inmediatamente, saque el enchufe de la toma e intente solucionar el problema.
• Tenga en cuenta que después de apagar la máquina, la hoja de sierra continúa girando durante un corto periodo de tiempo. No intente hacer que se detenga la hoja de sierra.

Retroceso

El retroceso es el movimiento hacia arriba y atrás de la hoja de sierra cuando ésta toca un objeto inesperadamente. Sujete la máquina con firmeza durante el uso. Mantenga su atención centrada en la operación.

El retroceso normalmente se produce por:

• el contacto involuntario de objetos o materiales duros con la hoja de sierra que gira;
• una hoja de sierra desafilada;
• una hoja de sierra montada incorrectamente;
• el serrado en un corte anterior;
• una falta de atención a la operación;
• una postura inestable.

Seguridad eléctrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm². Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

DATOS TÉCNICOS

Tensión de red 220-240 V~

Frecuencia de red 50/60 Hz

Entrada de alimentación 450 W

Velocidad sin carga 0-3.400/min

Profundidad máx. de serrado (madera) 65mm

Carrera máx. de serrado 6 mm

Ángulo de inglete +45° - -45°

Número de posiciones pendulares 3+1

Peso 2.05 kg

RUIDO Y VIBRACIÓN

Presión acústica (Lpa) 98 dB(A), K=5 dB
Potencia acústica (Lwa)	109 dB(A), K=5 dB
Vibración (madera)	11.02 m/s2K=1.5 m/s2
Vibración (metal)	15.16 m/s2K=1.5 m/s2

Lleve protección auditiva.

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en

EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN (FIG. A)

La caladora de acción pendular se ha diseñado para serrar madera, metal, plástico, cerámica, goma, etc. a cualquier tamaño o forma deseado.

1. Interruptor de encendido/apagado
2. Botón de funcionamiento continuo
3. Interruptor de acción pendular
4. Protección
5. Portahojas de sierra
6. Base de la sierra
7. Conexión para extracción de polvo
8. Empuñadura
   11.LlaveAllen

MONTAJE

Antes del montaje, apague siempre la máquina y saque el enchufe de la toma.

Montaje y retirada de la hoja de sierra (fig. B)

Consulte la siguiente tabla para seleccionar la hoja de sierra deseada.

Montaje

• Levante la protección (1).
- Afloje los tornillos Allen (13) con la llave Allen (11).
- Introduzca la hoja de sierra (14) en el portahojas de sierra (6) tanto como sea posible. Los dientes de la hoja de sierra (14) deben apuntar hacia arriba y hacia delante. El

lado liso de la hoja de sierra debe acoplarse en la ranura del rodillo de guía.

• Apriete los tornillos Allen (13) con la llave Allen (11).
• Baje la protección (1).

Retirada

• Levante la protección (1).
- Afloje los tornillos Allen (13) con la llave Allen (11).
- Retire la hoja de sierra (14) del portahojas de sierra (6).
- Apriete los tornillos Allen (13) con la llave Allen (11).
- Baje la protección (1).

Hoja de sierra Material

Grueso	Madera
Medio	Madera
Fino Acero, aluminio, plástico
Muy fino Madera (curvas)

No intente retirar la protección de la máquina.

USO

Interruptor de Encendido/Apagado (fig. A)

• Encienda la máquina pulsando el interruptor de Encendido/Apagado (1). Cuando suelte el interruptor de Encendido/Apagado (1) la máquina se apagará.
• La velocidad de rotación puede ajustarse apretando el interruptor de Encendido/Apagado (1) más fuerte para aumentar la velocidad de rotación, o disminuyendo la presión para reducir la velocidad de rotación.

Botón de bloqueo

• Bloquee el interruptor de Encendido/Apagado (1) pulsando dicho interruptor y pulsando después el botón de bloqueo (2).
• Para liberar el bloqueo del interruptor, vuelva a presionar levemente el interruptor de Encendido/Apagado (1).

Ajuste del ángulo de inglete (fig. C)

El ángulo de inglete es variable entre -45^ y +45^ .

No ajuste el ángulo de inglete durante el uso.

• Afloje los tornillos Allen (17) con la llave Allen (11).
• Incline la base de la sierra (7) a la posición deseada.
• Apriete los tornillos Allen (17) con la llave Allen (11).

Uso del interruptor de acción pendular (fig. A)

El interruptor de acción pendular se utiliza para ajustar la forma en que los dientes de la hoja de sierra penetran en el material. El interruptor de acción pendular puede situarse en 4 posiciones.

No ajuste la posición pendular durante el uso.

- Gire el interruptor de acción pendular (2) a la posición deseada en función del material que va a trabajarse. Consulte la siguiente tabla para seleccionar la posición deseada.

Material Posición pendular

Madera	1-3
Plásticos	1
Aluminio	0-1
Acero	0
Cerámica	0
Goma	0

Extracción de polvo

- Conecte el tubo flexible de un aspirador al adaptador de extracción de polvo (9).

Consejos para un uso óptimo

• Fije la pieza de trabajo. Utilice un dispositivo de fijación para piezas de trabajo pequeñas.
• Trace una línea para definir la dirección en la que guiar la hoja de sierra.
• Sujete la máquina firmemente por la empuñadura.
• Ajuste la velocidad de serrado.
• Ajuste el ángulo de inglete.
• Ajuste la posición pendular.
• Encienda la máquina.
• Espere hasta que la máquina alcance la máxima velocidad.

• Coloque la base de la sierra sobre la pieza de trabajo.

• Mueva lentamente la máquina por la línea pretrazada, presionando firmemente la base de la sierra contra la pieza de trabajo.

• No aplique demasiada presión sobre la máquina. Deje que la máquina haga el trabajo.
• Apague la máquina y espere que ésta se detenga completamente antes de dejarla.

LIMPIEZA Y MANTENIMIENTO

Antes de la limpieza y el mantenimiento, apague siempre la máquina y saque el enchufe de la toma.

• Limpie la carcasa periódicamente con un paño suave.
• Mantenga las ranuras de ventilación libres de polvo y suciedad. En caso necesario, utilice un paño suave humedecido para eliminar el polvo y la suciedad de las ranuras de ventilación.
• Limpie regularmente la hoja de sierra para evitar imprecisiones durante el uso.
• Lubrique regularmente el rodillo de guía.

GARANTÍA

Consulte las condiciones de la garantía adjunta.

MEDIO AMBIENTE

Desechado

El producto, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.
