JSM1028P - Säge Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Pendelhubstichsäge
Marke	Ferm
Modell	JSM1028P
Stromversorgung	220-240 V~, 50/60 Hz
Leistung	450 W
Leerlaufdrehzahl	0 - 3 400 min⁻¹ (variabel)
Maximale Schnitttiefe (Holz)	65 mm
Hub	6 mm
Gehrungswinkel	+45° bis -45°
Pendelpositionen	3 + 1 (4 Positionen)
Gewicht	2,05 kg
Schalldruckpegel	98 dB(A) (K=5 dB)
Schallleistungspegel	109 dB(A) (K=5 dB)
Vibration (Holz)	11,02 m/s² (K=1,5 m/s²)
Vibration (Metall)	15,16 m/s² (K=1,5 m/s²)
Isolierung	Doppelisolierung
Staubabsaugsystem	Anschluss für Staubsauger (Ø nicht angegeben)
Geeignete Materialien	Holz, Metall, Kunststoff, Keramik, Gummi
Hauptfunktionen	Drehzahlregelung, Schalterverriegelung, Pendelhubverstellung, Gehrungsschnitt
Wartung und Reinigung	Lüftungsschlitze reinigen, Führungsrolle schmieren
Im Lieferumfang enthaltenes Zubehör	Inbusschlüssel, Sägeblatt (nicht spezifiziert)

Häufig gestellte Fragen - JSM1028P Ferm

Wie wechselt man das Sägeblatt?

Ziehen Sie den Netzstecker. Lösen Sie die Inbusschrauben (13) mit dem Inbusschlüssel (11), entfernen Sie das alte Sägeblatt, setzen Sie das neue Sägeblatt mit den Zähnen nach oben und vorne ein, ziehen Sie dann die Schrauben fest.

Wie stelle ich den Gehrungswinkel ein?

Ziehen Sie den Netzstecker. Lösen Sie die Inbusschrauben (17) mit dem Inbusschlüssel (11), neigen Sie die Fußplatte auf den gewünschten Winkel (von -45° bis +45°), ziehen Sie dann die Schrauben fest.

Welche Materialien kann ich mit dieser Säge schneiden?

Die Säge JSM1028P kann Holz, Metall, Kunststoff, Keramik und Gummi schneiden. Verwenden Sie das für jedes Material geeignete Sägeblatt.

Wie verwende ich den Pendelhub?

Drehen Sie den Schalter für den Pendelhub (2) je nach Material auf die Position 0 bis 3. Für Holz verwenden Sie 1-3; für Stahl Position 0. Nie während des Betriebs einstellen.

Was ist die maximale Schnitttiefe in Holz?

Die maximale Schnitttiefe in Holz beträgt 65 mm. Für Metall ist sie geringer; verwenden Sie ein geeignetes Sägeblatt.

Wie stelle ich die Schnittgeschwindigkeit ein?

Die Geschwindigkeit ist variabel: Drücken Sie den Ein-/Ausschalter (1) mehr oder weniger, um die Geschwindigkeit zu erhöhen oder zu verringern. Die Einstellung erfolgt stufenlos.

Kann ich mit dieser Säge einen Staubsauger verwenden?

Ja, die Säge ist mit einem Staubabsauganschluss (9) ausgestattet. Schließen Sie einfach den Schlauch eines Staubsaugers an, um die Späne zu reduzieren.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie eine Schutzbrille, einen Gehörschutz und eine Staubmaske. Halten Sie die Maschine an den isolierten Griffflächen. Vor Einstellungen oder Reinigung den Netzstecker ziehen.

Wie pflege ich die Säge?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einem weichen Tuch. Schmieren Sie die Führungsrolle und ersetzen Sie stumpfe Sägeblätter. Vor der Wartung immer den Netzstecker ziehen.

Was tun bei starken Vibrationen?

Stoppen Sie die Maschine sofort, ziehen Sie den Netzstecker und überprüfen Sie, ob das Sägeblatt richtig montiert und in gutem Zustand ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

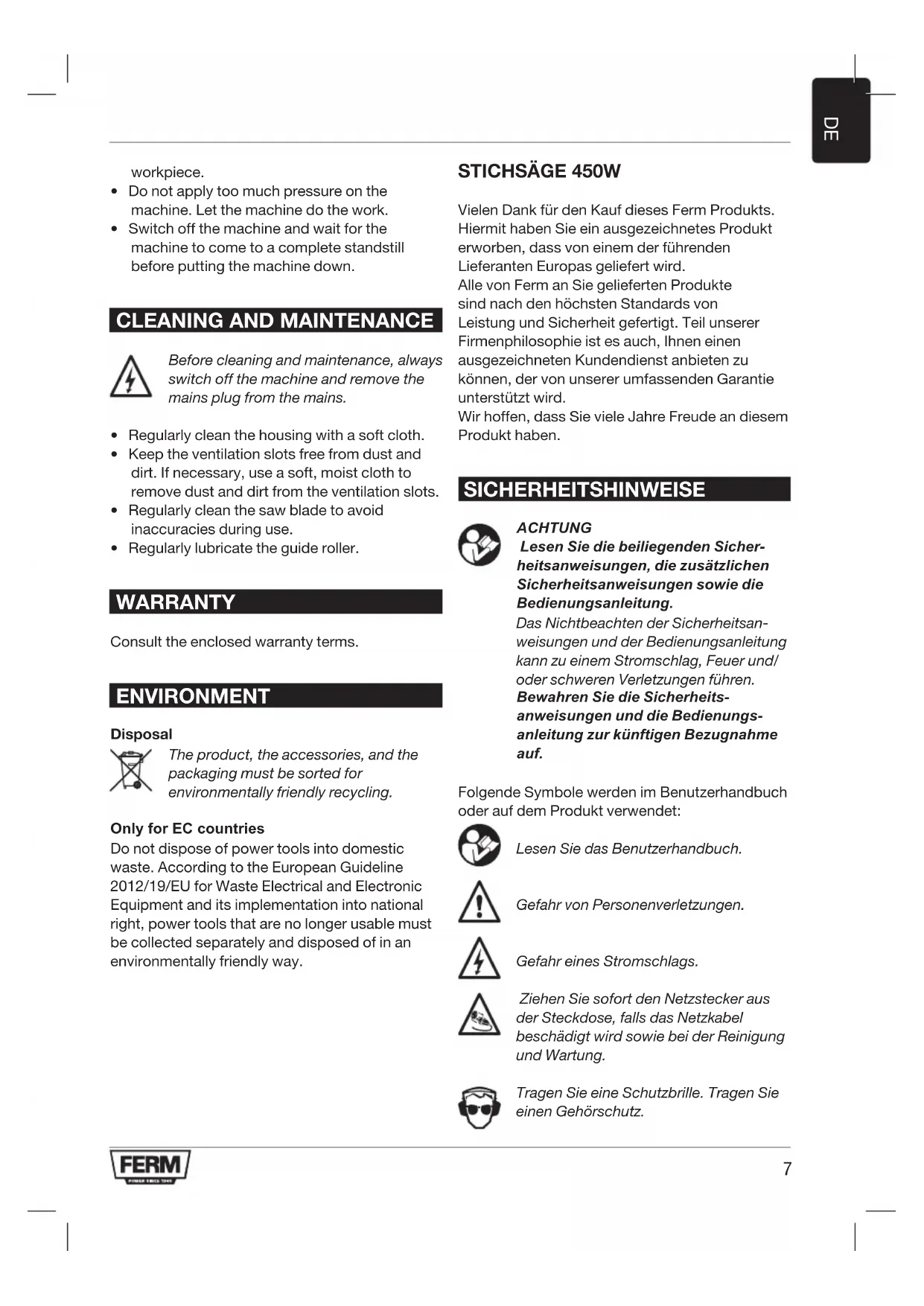

BEDIENUNGSANLEITUNG JSM1028P Ferm

Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird.

Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung.

Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz.

Tragen Sie eine Staubmaske.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHE SICHERHEITSWARNHINWEISE FÜR STICHSÄGEN

• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.
• Tragen Sie eine Schutzbrille, einen Gehörschutz und gegebenenfalls weitere Schutzausrüstung wie Sicherheitshandschuhe, Sicherheitsschuhe, usw.
• Entfernen Sie vor dem Gebrauch alle Nägel und sonstigen Metallgegenstände aus dem Werkstück.
• Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
• Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.
• Überprüfen Sie das Sägeblatt vor jedem Gebrauch. Verwenden Sie keine verbogenen, gerissenen oder anderweitig beschädigten Sägeblätter.
• Vergewissern Sie sich, dass das Sägeblatt richtig angebracht ist.
• Verwenden Sie nur Sägeblätter, die für den Gebrauch mit der Maschine geeignet sind.
• Verwenden Sie nur Sägeblätter mit den richtigen Maßen.
• Verwenden Sie kein anderes Zubehör als Sägeblätter.
• Verwenden Sie keine aus HSS-Stahl bestehenden Sägeblätter.
• Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Sägetiefe erforderlich ist, die die maximale Sägetiefe des Sägeblatts überschreitet.
• Halten Sie die Maschine an den isolierten Griffflächen, falls die Gefahr besteht, dass das Sägeblatt versteckte Leitungen oder das Netzkabel berühren könnte. Falls das

Sägeblatt einen spannungsführenden Draht berührt, können die freiliegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.

• Lassen Sie die Maschine nach dem Anbringen des Sägeblatts in einem sicheren Bereich im Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus, ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie, das Problem zu beheben.
• Seien Sie sich darüber im Klaren, dass das Sägeblatt nach dem Abschalten der Maschine noch etwas nachläuft. Versuchen Sie nicht, das Sägeblatt selbst zum Stillstand zu bekommen.

Rückschlag

Als Rückschlag wird die Auf- und Rückwärtsbewegung des Sägeblatts bezeichnet, wenn dieses unerwartet auf einen Gegenstand trifft. Halten Sie die Maschine beim Gebrauch sicher fest. Konzentrieren Sie sich auf die Arbeit.

Ein Rückschlag wird normalerweise verursacht durch:

• ein unbeabsichtigtes Berühren harter Gegenstände oder Materialien mit dem sich bewegenden Sägeblatt;
• ein stumpfes Sägeblatt;
• ein nicht richtig montiertes Sägeblatt;
• Sägearbeiten in einem vorherigen Schnitt;
• mangelnde Aufmerksamkeit bei der Arbeit;
• eine instabile Haltung.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm² haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

TECHNISCHE DATEN

Netzspannung 220-240 V~
Netzfrequenz 50/60 Hz
Leistungsaufnahme 450 W
Leerlaufgeschwindigkeit	0-3.400/min
Max. Sägetiefe (Holz) 65mm
Max. Sägehub 6 mm
Gehrungswinkel +45° - -45°
Anzahl der Pendelhubpositionen 3+1
Gewicht 2.05 kg
LÄRM UND VIBRATIONEN
Schalldruck ( L_pa ) 98 dB(A), K=5 dB
Schallleistung ( L_wa ) 109 dB(A), K=5 dB
Vibrationen (Holz) 11.02 m/s	^2 K=1.5 m/s ^2
Vibrationen (Metall) 15.16 m/s	^2 K=1.5 m/s ^2

Tragen Sie einen Gehörschutz.

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf

BESCHREIBUNG (ABB. A)

Ihre Pendelhubstichsäge wurde zum Sägen in Holz, Metall, Kunststoff, Keramik, Gummi, etc. in jeder benötigten Größe und jeder erforderlichen Form konstruiert.

1. Ein-/Aus-Schalter
2. Ausschaltsperre

3. Pendelhubschalter

4. Schutzvorrichtung

5. Sägeblatthalter
6. Sägeschuh
7. Staubabsauganschluss
   10.Griff
   11.Inbusschlüssel

MONTAGE

Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen des Sägeblatts (Abb. B)

Die Wahl des benötigten Sägeblatts können Sie der Tabelle unten entnehmen.

Anbringen

• Lockern Sie die Inbusschrauben (13) mit dem Inbusschlüssel (11).
• Führen Sie das Sägeblatt (14) so weit wie möglich in den Sägeblatthalter (6) ein. Die Zähne des Sägeblatts (14) müssen nach oben und nach vorne weisen. Die glatte Seite des Sägeblatts muss in den Schlitz der Führungsrolle eingreifen.
• Ziehen Sie die Inbusschrauben (13) mit dem Inbusschlüssel (11) an.

Entfernen

• Lockern Sie die Inbusschrauben (13) mit dem Inbusschlüssel (11).
• Entfernen Sie das Sägeblatt (14) aus dem Sägeblatthalter (6).
• Ziehen Sie die Inbusschrauben (13) mit dem Inbusschlüssel (11) an.

Sägeblatt	Material
Grob	Holz
Mittel	Holz
Fein	Stahl, Aluminium, Kunststoff
Sehr fein	Holz (Kurven)

Versuchen Sie nicht, die Schutzvorrichtung von der Maschine zu entfernen.

GEBRAUCH

Ein-/Ausschalter (Abb. A)

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (1) ein. Wenn Sie den Ein-/Ausschalter (1) loslassen, schaltet sich das Gerät aus.
• Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (1) ausgeübt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste

• Sie können den Ein-/Ausschalter (1) durch Drücken des Ein-/Ausschalters (1) und anschließend der Feststelltaste (2) sperren.
• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (1).

Einstellung des Gehrungswinkels (Abb. C)

Der Gehrungswinkel ist zwischen -45^ und +45^ einstellbar.

Stellen Sie den Gehrungswinkel nicht während des Gebrauchs ein.

• Lockern Sie die Inbusschrauben (17) mit dem Inbusschlüssel (11).
• Schwenken Sie den Sägeschuh (7) in die erforderliche Position.
• Ziehen Sie die Inbusschrauben (17) mit dem Inbusschlüssel (11) an.

Verwendung des Pendelhubschalters (Abb. A)

Der Pendelhubschalter wird verwendet, um die Art und Weise einzustellen, in der die Zähne des Sägeblatts in das Material eingreifen.

Der Pendelhubschalter kann auf 4 Positionen eingestellt werden.

Stellen Sie die Pendelhubposition nicht während des Gebrauchs ein.

- Drehen Sie den Pendelhubschalter (2) je nach dem zu bearbeitenden Material in die entsprechende Position. Die Wahl der erforderlichen Position können Sie der Tabelle unten entnehmen.

Material	Pendelhubposition
Holz	1-3
Kunststoff	1

Aluminium	0-1
Stahl	0
Keramik	0
Gummi	0

Staubabsaugung

- Verbinden Sie den Schlauch eines Staubsaugers mit dem Staubabsaugadapter (9).

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.
• Halten Sie die Maschine sicher am Griff fest.
• Stellen Sie die Sägegeschwindigkeit ein.
• Stellen Sie den Gehrungswinkel ein.
• Stellen Sie die Pendelhubposition ein.
  • Schalten Sie die Maschine ein.
• Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.
• Setzen Sie den Sägeschuh auf das Werkstück.
• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie den Sägeschuh fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Ventilationsschlitzen zu entfernen.
• Reinigen Sie regelmäßig das Sägeblatt, um Ungenauigkeiten beim Gebrauch zu vermeiden.
• Schmieren Sie regelmäßig die Führungsrolle.

GARANTIE

Schlagen Sie in den beigefügten Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
