JSM1028P - Пила Ferm - Безкоштовний посібник користувача

Тип продукту	Маятникова лобзикова пила
Бренд	Ferm
Модель	JSM1028P
Живлення	220-240 В~, 50/60 Гц
Потужність	450 Вт
Холостий хід	0 - 3 400 хв⁻¹ (змінний)
Макс. глибина різання (дерево)	65 мм
Хід різання	6 мм
Кут нахилу	+45° до -45°
Маятникові положення	3 + 1 (4 положення)
Вага	2,05 кг
Рівень звукового тиску	98 дБ(A) (K=5 дБ)
Рівень звукової потужності	109 дБ(A) (K=5 дБ)
Вібрація (дерево)	11,02 м/с² (K=1,5 м/с²)
Вібрація (метал)	15,16 м/с² (K=1,5 м/с²)
Ізоляція	Подвійна ізоляція
Система видалення пилу	З'єднання для пилососа (Ø не вказано)
Відповідні матеріали	Дерево, метал, пластик, кераміка, гума
Основні функції	Регулювання швидкості, блокування вимикача, маятникове регулювання, кутове різання
Технічне обслуговування та очищення	Очищайте вентиляційні щілини, змащуйте напрямний ролик
Включені аксесуари	Шестигранний ключ, пилкове полотно (не вказано)

Часті запитання - JSM1028P Ferm

Як замінити пилкове полотно?

Вимкніть прилад. Послабте гвинти (13) за допомогою шестигранного ключа (11), вийміть старе полотно, вставте нове полотно зубцями вгору та вперед, потім затягніть гвинти.

Як відрегулювати кут нахилу?

Вимкніть прилад. Послабте гвинти (17) за допомогою шестигранного ключа (11), нахиліть опору під потрібним кутом (від -45° до +45°), потім затягніть гвинти.

Які матеріали я можу різати цією пилкою?

Пилка JSM1028P може різати дерево, метал, пластик, кераміку та гуму. Використовуйте полотно, відповідне для кожного матеріалу.

Як використовувати маятниковий рух?

Поверніть перемикач маятникового руху (2) на позицію 0-3 залежно від матеріалу. Для дерева використовуйте 1-3; для сталі - позицію 0. Ніколи не регулюйте під час роботи.

Яка максимальна глибина різання в дереві?

Максимальна глибина різання в дереві становить 65 мм. Для металу вона менша; використовуйте відповідне полотно.

Як регулювати швидкість різання?

Швидкість змінна: натискайте більше або менше на вимикач увімкнення/вимкнення (1), щоб збільшити або зменшити швидкість. Регулювання безперервне.

Чи можна використовувати пилосос з цією пилкою?

Так, пилка оснащена з'єднанням для видалення пилу (9). Просто підключіть шланг пилососа, щоб зменшити розлітання.

Які заходи безпеки слід вжити?

Носіть захисні окуляри, захист слуху та протипилову маску. Тримайте машину за ізольовані поверхні рукоятки. Відключайте перед будь-яким налаштуванням або очищенням.

Як обслуговувати пилку?

Регулярно очищайте вентиляційні щілини м'якою тканиною. Змащуйте напрямний ролик та замінюйте затуплені полотна. Завжди відключайте перед обслуговуванням.

Що робити при сильних вібраціях?

Негайно зупиніть машину, відключіть її та перевірте, чи правильно встановлено полотно та чи воно в хорошому стані. Якщо проблема не зникає, зверніться до сервісного центру.

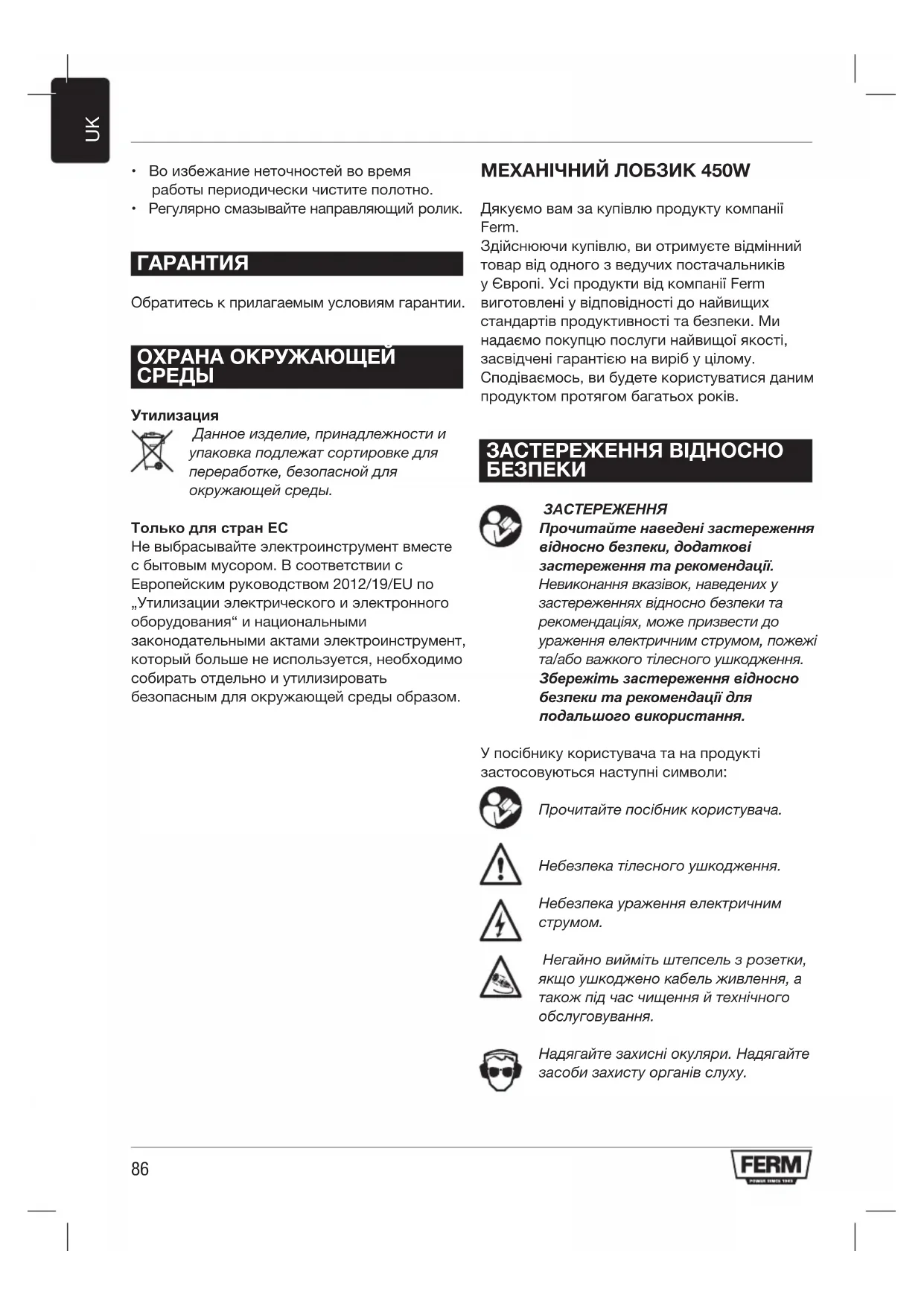

ПОСІБНИК КОРИСТУВАЧА JSM1028P Ferm

Дякуємо вам за купівлю продукту компанії Ferm.

Здійснюючи купівлю, ви отримуєте відмінний товар від одного з ведучих постачальників у Європі. Усі продукти від компанії Ferm виготовлені у відповідності до найвищих стандартів продуктивності та безпеки. Ми надаємо покупцю послуги найвищої якості, засвідчені гарантією на виріб у цілому.

Сподіваемось, ви будете користуватися даним продуктом протягом багатьох років.

ЗАСТЕРЕЖЕННЯ ВІДНОСНО БЕЗПЕКИ

ЗАСТЕРЕЖЕННЯ

Прочитайте наведені застереження відносно безпеки, додаткові застереження та рекомендації.

Невиконання вказівок, наведених у застереженнях відносно безпеки та рекомендаціях, може призвести до ураження електричним струмом, пожежі та/або важкого тілесного ушкодження.

Збережіть застереження відносно безпеки та рекомендації для подальшого використання.

У посібнику користувача та на продукті застосовуються наступні символи:

Прочитайте посібник користувача.

Небезпека тілесного ушкодження.

Небезпека ураження електричним струмом.

Негайно вийміть штепсель з розетки, якщо ушкоджено кабель живлення, а також під час чищення й технічного обслуговування.

Надягайте захисні окуляри. Надягайте засоби захисту органів слуху.

Користуйтесь пилозахисною маслою.

Подвійна ізоляція.

Забороняється утилізувати продукт невідповідним чином.

Даний продукт відповідає стандартам безпеки, що застосовуються директивами ЄС.

ДОДАТКОВІ ЗАСТЕРЕЖЕННЯ ВІДНОСНО БЕЗПЕКИ ПРИ РОБОТИ З ЛОБЗИКОМ

• Забороняється працювати з матеріалами, що містять азбест. Азбест вважається канцерогенною речовиною.
• Надягайте захисні окуляри та засоби захисту органів слуху і, якщо необхідно, інші засоби захисту, такі як захисні рукавиці та черевики, тощо.
• Перед використанням вийміть з заготовки усі цвяхи та інші металеві предмети.
  • Переконайтеся, що заготовка правильно зафіксована.
• Забороняється користуватись інструментом без захисних пристроїв.
• Проводьте огляд полотна пилки перед кожним використанням. Забороняється використовувати зігнуті, тріснуті або ушкоджені полотна пилки.
• Полотно пилки повинне бути встановлене належним чином.
• Використовуйте виключно полотна пилки, призначені для даного інструменту.
• Використовуйте лише полотна належного розміру.
• Забороняється використовувати комплектуючі, відмінні від полотна пилки.
• Не використовуйте полотно пилки, виготовлене з швидкоріжучої інструментальної сталі (HSS).
• Забороняється використовувати інструмент з заготовками, якщо необхідна глибина різання перевищує максимальну глибину випилювання для відповідного полотна пилки.
• Тримайте прилад за ізольовані поверхні для захвату, якщо можливе доторкання полотна пилки до прихованих дротів або

кабелів живлення. Якщо полотно пилки потребляє в контакт з дротом під напругою, відповідні незахищені металеві частини приладу також можуть опинитись під напругою. Небезпека ураження електричним струмом.

- Після встановлення полотна пилки дайте приладу попрацювати на холостих обертах у безпечному місці. При сильній вібрації негайно вимкніть інструмент, вийміть штепсель з розетки та спробуйте знайти причину.

- Майте на увазі, що полотна пилки продовжують обертатись деякий час після вимикання інструменту. Не намагайтесь самотужки зупиняти полотно.

Відбій

Відбій - рух полотна пилки вперед і назад при непередбаченому дотику до об'єкта.

При використанні приладу міцно утримуйте його. Будьте пильними під час роботи.

Звичайно, відбій спричиняється:

• ненавмисним дотиком полотна до твердих об'єктів чи матеріалів;
• затупленим полотном пилки;
• неправильно встановленим полотном;
• потраплянням у попередньо нарізаний паз;
• недостатньою увагою під час роботи;
• нестійким положенням.

Правила безпеки при роботі з електричними приладами

Завжди перевіряйте відповідність напруги джерела живлення наведеному у паспортній табличці значенню.

- Забороняється використовувати інструмент з ушкодженим кабелем або штепселем.

- Використовуйте кабель-подовжувач, що задовольняє потужність інструменту, площею перерізу не менше 1,5 мм. Якщо використовується подовжувач барабанного типу, завжди повністю розмотуйте кабель.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга мережі 220-240 В~
Частота у мережі 50/60 Гц
Споживання потужності 450 Вт
Частота холостих обертів 0-3.400/мін
Макс. глибина розпилювання (дерево) 65мм
Макс. такт розпилювання 6 мм
Кут скосу +45° - -45°
Кількість положень маятника 3+1
Вага 2,05 кг
ШУМ ТА ВІБРАЦІЯ
Звуковий тиск ( Л_Па ) 98 дБ(А) К= 5 дБ(А)
Потужність звуку ( Л_Вт ) 109 дБ(А) К= 5 дБ(А)
Вібрація (дерево) 11.02 м/с	^2 K= 1.5 м/с ^2
Вібрація (метал) 15.16 м/с	^2 K= 1.5 м/с ^2

Надягайте засоби захисту органів слуху.

Рівень вібрації

Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей

• при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися
• у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися

захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес

ОПИС (РИС. А)

Маятниковий лобзик сконструйовано для розпилювання деревини, металу, пластмас, кераміки, гуми тощо до будь-якого потрібного розміру та форми.

1. Вимикач
2. Кнопка увімкнення блокування
3. Перемикач режиму маятника
4. Захисний пристрій
5. Тримач полотна пилки
6. Колодка пилки
7. Роз'єм для видалення пилу
   10.Ручка
   11.Торцовий ключ

ЗБИРАННЯ

Перед збиранням, завжди вимикайте інструмент та виймайте штепсель з розетки.

Монтаж та демонтаж полотна пилки (рис. В)

Див. таблицю нижче для вибору потрібного полотна пилки.

Монтаж

• Послабте гвинти з внутрішнім шестигранником (13) торцевим ключем (11).
• Вставте полотно пилки (14) в тримач полотна пилки (6) якомога далі. Зубець полотна пилки (14) повинен бути спрямований вгору та вперед. Гладка сторона полотна повинна входити в паз направляючого ролика.
• Затягніть гвинти з внутрішнім шестигранником (13) торцевим ключем (11).

Демонтаж

• Послабте гвинти з внутрішнім шестигранником (13) торцевим ключем (11).
• Зніміть полотно пилки (14) з тримача полотна пилки (6).
• Затягніть гвинти з внутрішнім шестигранником (13) торцевим ключем (11).

Полотно пилки	Матеріал
Грубий	Деревина
Середній	Деревина
Тонкий	Сталь, алюміній, пластик
Дуже тонкий	Деревина (вигини)

Забороняється знімати захисний пристрій з інструменту.

ВИКОРИСТАННЯ

Перемикач вмикання / вимикання (рис. А)

• Увімкніть машину, натиснувши на включення / вимикання вимикач (1). Коли ви відпустите перемикач включення / вимикання (1) машина вимкнеться.
• Обертання швидкість можна регулювати натиснувши перемикач включення / вимикання (1) складніше підвищення обертання швидкості або скиньте тиск для зниження обертання швидкостей.

Замикання на кнопці

• Ви можете заблокувати перемикач включення / вимикання (1), натиснувши On / Off перемикач (1), а потім натиснувши кнопку заблокує на кнопку (2).
• Для зняття вимикача блокування; незабаром натисніть Включення / вимикання (1) знову.

Встановлення кута скосу (рис. С)

Кут скосу змінюється від -45° до +45°.

Забороняється встановлювати кут скосу під час роботи.

• Послабте гвинти з внутрішнім шестигранником (17) торцевим ключем (11).
• Поверніть колодку пилки (7) у необхідне положення.
• Затягніть гвинти з внутрішнім шестигранником (17) торцевим ключем (11).

Використання перемикача режиму маятника (рис. А)

Перемикач режиму маятника використовується для налаштування способу захоплення матеріалу зубцями полотна пилки. Перемикач режиму маятника можна встановити в 4 позицій.

Забороняється встановлювати положення маятника під час роботи.

- Оберніть перемикач режиму маятника (2) у потрібне положення відповідно до матеріалу для обробки. Див. таблицю нижче для вибору потрібного положення.

Матеріал Позиція маятника

Деревина 1-3

Пластмаси 1

Алюміній 0-1

Сталь 0

Кераміка 0

Гума 0

Видалення пилу

- Під'єднайте шланг вакуумного пристрою до перехідника для видалення пилу (9).

Поради з використання

• Затисніть заготовку. Використовуйте затискач для малих заготовок.
• Накресліть лінію, щоб визначити напрям спрямування полотна пилки.
  • Завжди тримайте прилад за ручку.
• Установіть швидкість розпилювання.
  • Встановіть кут скосу.
• Налаштуйте положення маятника.
  • Ввімкніть інструмент.
• Дочекайтесь, поки інструмент набере повних обертів.
• Помість колодку пилки на заготовку.
• Повільно рухайте інструмент вздовж накресленої лінії, міцно притискаючи колодку пилки до заготовки.
• Не тисніть на інструмент занадто сильно. Дайте інструменту виконати роботу.
• Вимкніть інструмент і, перед тим як покласти його, дочекайтесь повної зупинки.

ЧИЩЕННЯ Й ТЕХНІЧНЕ ОБСЛУГОВУВАНЯ

Перед чищенням й технічним обслуговуванням, завжди вимикайте інструмент та виймайте штепсель з розетки.

• Регулярно чистіть корпус м'якою тканиною.
• Вентиляційні отвори мають бути вільними від бруду та пилу. Якщо необхідно, використовуйте м'яку вологу тканину для видалення бруду та пилу з вентиляційних отворів.
• Регулярно очищуйте полотно пилки, щоб уникнути похибок під час роботи.
• Регулярно змазуйте направляющий ролик.

ГАРАНТИЯ

Консультація відносно термінів у доданій гарантії.

ОТОЧУЮЧЕ СЕРЕДОВИЩЕ

Утилізація

Продукт, комплектуючі та пакувальні матеріали необхідно відсортувати для екологічно нешкідливої переробки.

Тільки для країн ЄС

Забороняється викидати електроінструменти у побутові відходи. Відповідно до Директиви ЄС 2012/19/EU про відходи електричного і електронного обладнання і її застосуванню до національних законів, електроінструменти, що не підлягають подальшому використанню, необхідно збирати окремо і утилізувати шляхом екологічно нешкідливої переробки. ся без додаткового попередження.

Σ'ΕΓΑ 450W

(UK) На свою власну відповідальність заявляємо, що дане обладнання відповідає наступним стандартам і нормативам: задовольняє вимоги Директиви 2011/65/ЄС Європейського Парламенту та Ради від 8 червня 2011 року на обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні.
