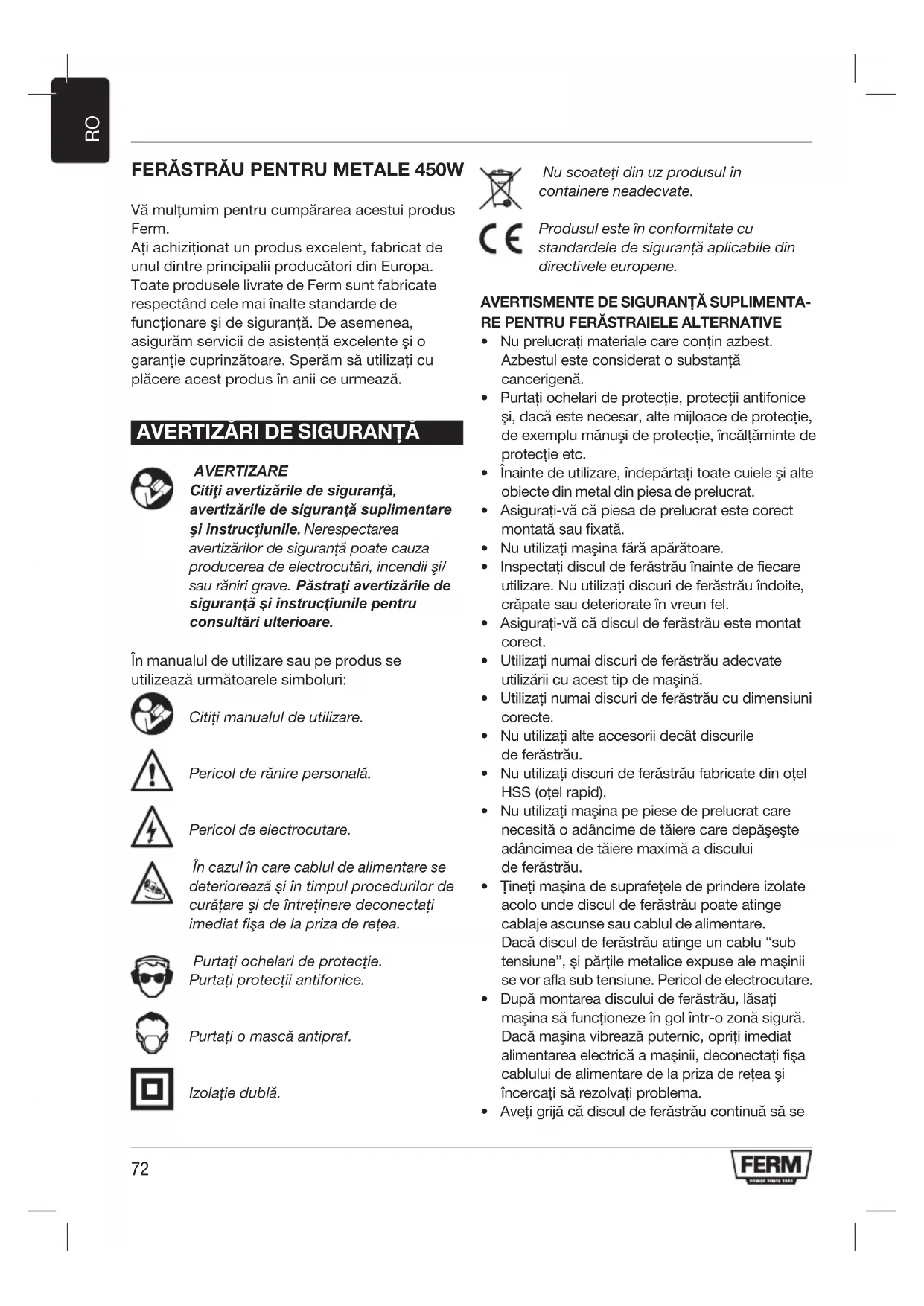

MANUAL DE UTILIZARE JSM1028P Ferm

Vă mulţumim pentru cumpărarea acestui produs Ferm. Aţi achiziţionat un produs excelent, fabricat de unul dintre principalii producători din Europa. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de funcţionare şi de siguranţă. De asemenea, asigurăm servicii de asistenţă excelente şi o garanţie cuprinzătoare. Sperăm să utilizaţi cu plăcere acest produs în anii ce urmează.

AVERTIZĂRI DE SIGURANŢĂ

AVERTIZARE Citiţi avertizările de siguranţă, avertizările de siguranţă suplimentare şi instrucţiunile. Nerespectarea avertizărilor de siguranţă poate cauza producerea de electrocutări, incendii şi/ sau răniri grave. Păstraţi avertizările de siguranţă şi instrucţiunile pentru consultări ulterioare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiţi manualul de utilizare. Pericol de rănire personală. Pericol de electrocutare. În cazul în care cablul de alimentare se deteriorează şi în timpul procedurilor de curăţare şi de întreţinere deconectaţi imediat fişa de la priza de reţea. Purtaţi ochelari de protecţie. Purtaţi protecţii antifonice. Purtaţi o mască antipraf. Izolaţie dublă. Nu scoateţi din uz produsul în containere neadecvate. Produsul este în conformitate cu standardele de siguranţă aplicabile din directivele europene.

• Nu prelucraţi materiale care conţin azbest. Azbestul este considerat o substanţă cancerigenă.

• Purtaţi ochelari de protecţie, protecţii antifonice şi, dacă este necesar, alte mijloace de protecţie, de exemplu mănuşi de protecţie, încălţăminte de protecţie etc.

• Înainte de utilizare, îndepărtaţi toate cuiele şi alte obiecte din metal din piesa de prelucrat.

• Asiguraţi-vă că piesa de prelucrat este corect montată sau fixată.

• Nu utilizaţi maşina fără apărătoare.

• Inspectaţi discul de ferăstrău înainte de fiecare utilizare. Nu utilizaţi discuri de ferăstrău îndoite, crăpate sau deteriorate în vreun fel.

• Asiguraţi-vă că discul de ferăstrău este montat corect.

• Utilizaţi numai discuri de ferăstrău adecvate utilizării cu acest tip de maşină.

• Utilizaţi numai discuri de ferăstrău cu dimensiuni corecte.

• Nu utilizaţi alte accesorii decât discurile de ferăstrău.

• Nu utilizaţi discuri de ferăstrău fabricate din oţel HSS (oţel rapid).

• Nu utilizaţi maşina pe piese de prelucrat care necesită o adâncime de tăiere care depăşeşte adâncimea de tăiere maximă a discului de ferăstrău.

• Ţineţi maşina de suprafeţele de prindere izolate acolo unde discul de ferăstrău poate atinge cablaje ascunse sau cablul de alimentare. Dacă discul de ferăstrău atinge un cablu “sub tensiune”, şi părţile metalice expuse ale maşinii se vor afla sub tensiune. Pericol de electrocutare.

• După montarea discului de ferăstrău, lăsaţi maşina să funcţioneze în gol într-o zonă sigură. Dacă maşina vibrează puternic, opriţi imediat alimentarea electrică a maşinii, deconectaţi fişa cablului de alimentare de la priza de reţea şi încercaţi să rezolvaţi problema.

• Aveţi grijă că discul de ferăstrău continuă să se73

rotească pentru o scurtă perioadă de timp după deconectarea maşinii. Nu încercaţi să opriţi rotaţia discului de ferăstrău. Reculul Reculul este mişcarea în sus şi înspre înapoi a discului de ferăstrău atunci când acesta atinge neaşteptat un obiect. Ţineţi maşina ferm în timpul utilizării. Fiţi concentrat numai asupra operaţiei pe care o efectuaţi. De obicei, reculul este cauzat de: - atingerea neintenţionată a unor obiecte sau materiale dure cu discul de ferăstrău în mişcare de rotaţie; - un disc de ferăstrău tocit; - un disc de ferăstrău montat incorect; - executarea unei acţiuni de tăiere într-o tăietură anterioară; - lipsa de atenţie la operaţia efectuată; - utilizarea maşinii dintr-o poziţie instabilă. Instrucţiuni de siguranţă privind alimentarea electrică Verificaţi întotdeauna că tensiunea reţelei electrice de alimentare corespunde tensiunii de pe plăcuţa indicatoare a caracteristicilor tehnice.

• Nu utilizaţi maşina în cazul în care cablul de alimentare şi/sau fişa acestuia sunt deteriorate.

• Utilizaţi numai cabluri prelungitoare corespunzătoare puterii nominale a maşinii şi cu o grosime minimă de 1,5 mm

Dacă utilizaţi un cablu prelungitor înfăşurat pe un tambur, desfăşuraţi complet cablul. DATE TEHNICE Tensiune reţea 220-240 V~ Frecvenţă reţea 50/60 Hz Putere de alimentare 450 W Viteză la funcţionare în gol 0-3.400/min Adâncime max. de tăiere (lemn) 65mm Cursă max. de tăiere 6 mm Unghi de tăiere +45° - -45° Număr de poziţii de pendulă 3+1 Greutate 2.05 kg

Purtaţi protecţii antifonice. Nivelul vibraţiilor Nivelul emisiilor de vibraţii menţionat pe spatele acestui manual de instrucţiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere Protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru DESCRIERE (FIG. A) Ferăstrăul alternativ pendular este proiectat pentru debitarea lemnului, a metalului, amaterialului plastic, a materialelor ceramice, a cauciucului etc. la orice dimensiune şi în orice formă necesară.

1. Întrerupător pornit/oprit

4. Întrerupător pentru acţiunea de pendulă

6. Suport pentru discul de ferăstrău

7. Talpă de ferăstrău

ASAMBLARE Înainte de asamblare, opriţi alimentarea electrică a maşinii şi deconectaţi fişa cablului de alimentare de la priza de reţea. Montarea şi îndepărtarea discului de ferăstrău (fig. B) Consultaţi tabelul de mai jos pentru selectarea discului de ferăstrău necesar.74

• Slăbiţi şuruburile Allen (13) utilizând cheia Allen (11).

• Introduceţi pânza de ferăstrău (14) în suportul pentru pânza de ferăstrău (6) cât de mult posibil. Dinţii pânzei de ferăstrău (14) trebuie să fie orientaţi în sus şi înainte. Partea netedă a pânzei de ferăstrău trebuie angajată în fanta rolei de ghidare .

• Strângeţi şuruburile Allen (13) utilizând cheia Allen (11). Îndepărtarea

• Slăbiţi şuruburile Allen (13) utilizând cheia Allen (11).

• Îndepărtaţi pânza de ferăstrău (14) de pe suportul pentru pânza de ferăstrău (6).

• Strângeţi şuruburile Allen (13) utilizând cheia Allen (11). Disc de ferăstrău Material Rugos Lemn Mediu Lemn Fin Oţel, aluminiu, material plastic Foarte fin Lemn (curbe) Nu încercaţi îndepărtarea apărătorii de pe maşină. UTILIZARE Comutatorul pornire/oprire (fig. A)

• Porniţi maşina apăsând comutatorul pornire/ oprire (1). După ce eliberaţi comutatorul pornire/oprire (1), maşina se va opri.

• Viteza de rotaţie poate fi reglată apăsând comutatorul pornire/oprire (1), mai ferm pentru creşterea vitezei de rotaţie sau cu presiune redusă pentru scăderea vitezei de rotaţie. Buton de blocare

• Blocaţi comutatorul pornire/oprire (1) apăsând comutatorul pornire/oprire (1) şi apoi apăsând butonul de blocare (2).

• Pentru a elibera blocajul comutatorului, apăsaţi scurt comutatorul pornire/oprire (1). Fixarea unghiului de tăiere (fig. C) Unghiul de tăiere variază între -45° şi +45°. Nu fixaţi unghiul de tăiere în timpul utilizării maşinii.

• Slăbiţi şuruburile Allen (17) utilizând cheia Allen (11).

• Înclinaţi talpa de ferăstrău (7) în poziţia necesară.

• Strângeţi şuruburile Allen (17) utilizând cheia Allen (11). Utilizarea întrerupătorului pentru acţiunea de pendulă (fig. A) Întrerupătorul pentru acţiunea de pendulă este utilizat pentru fixarea modului în care dinţii discului de ferăstrău apucă materialul. Întrerupătorul pentru acţiunea de pendulă poate fi setat la 4 poziţii. Nu fixaţi poziţia de pendulă în timpul utilizării maşinii.

• Rotiţi întrerupătorul pentru acţiunea de pendulă (2) la poziţia necesară în conformitate cu materialul de prelucrat. Consultaţi tabelul de mai jos pentru selectarea poziţiei necesare. Material Poziţie de pendulă Lemn 1-3 Material plastic 1 Aluminiu 0-1 Oţel 0 Ceramică 0 Cauciuc 0 Aspirarea prafului

• Conectaţi furtunul dispozitivului de aspirare la adaptorul de evacuare a prafului (9). Sfaturi pentru utilizare optimă

• Fixaţi piesa de prelucrat. Utilizaţi un dispozitiv de fixare pentru piese de prelucrat mici.

• Trasaţi o linie pentru a defini direcţia de ghidare a discului de ferăstrău.

• Ţineţi ferm maşina de mâner.

• Fixaţi viteza de tăiere.

• Fixaţi unghiul de tăiere.

• Fixaţi poziţia de pendulă.

• Aşteptaţi până când discurile se rotesc la viteza nominală.

• Amplasaţi talpa de ferăstrău pe piesa de prelucrat.75

• Deplasaţi încet maşina de-a lungul liniei pretrasate apăsând ferm talpa de ferăstrău pe piesa de prelucrat.

• Nu aplicaţi o presiune excesivă asupra maşinii. Lăsaţi maşina să-şi facă treaba.

• Opriţi maşina şi aşteptaţi oprirea completă a discurilor înainte de a pune jos maşina.

CURĂŢARE ŞI ÎNTREŢINERE

Înainte de curăţare şi întreţinere, opriţi alimentarea electrică a maşinii şi deconectaţi fişa cablului de alimentare de la priza de reţea.

• Curăţaţi periodic carcasa cu o cârpă moale.

• Curăţaţi deschiderile pentru ventilare de praf şi murdărie. Dacă este necesar, utilizaţi o cârpă umedă pentru a îndepărta praful şi murdăria din deschiderile pentru ventilare.

• Curăţaţi periodic discul de ferăstrău pentru a evita impreciziile în timpul utilizării.

• Gresaţi regulat rola de ghidare. GARANŢIE Consultaţi termenii garanţiei incluse. MEDIU Scoaterea din uz Produsul, accesoriile şi ambalajul trebuie sortate pentru reciclare ecologică. Numai pentru ţările din CE Nu aruncaţi echipamentele acţionate electric împreună cu gunoiul menajer. Conform Indicaţiei europene 2012/19/EU pentru echipamente electrice şi electronice uzate şi a implementării sale la nivel naţional, echipamentele acţionate electric scoase din uz trebuie colectate separat şi evacuate într-o manieră ecologică.
