Prekės tipas	Švytuoklinis pjūklas
Prekės ženklas	Ferm
Modelis	JSM1028P
Maitinimas	220-240 V~, 50/60 Hz
Galia	450 W
Tuščiosios eigos greitis	0 - 3 400 min⁻¹ (kintamas)
Maks. pjovimo gylis (mediena)	65 mm
Pjovimo eiga	6 mm
Kampo pjovimo kampas	+45° iki -45°
Švytuoklinės padėtys	3 + 1 (4 padėtys)
Svoris	2,05 kg
Garso slėgio lygis	98 dB(A) (K=5 dB)
Garso galios lygis	109 dB(A) (K=5 dB)
Vibracijos (mediena)	11,02 m/s² (K=1,5 m/s²)
Vibracijos (metalas)	15,16 m/s² (K=1,5 m/s²)
Izoliacija	Dviguba izoliacija
Dulkėms surinkimo sistema	Jungtis prie dulkių siurblio (skersmuo nenurodytas)
Tinkamos medžiagos	Mediena, metalas, plastikas, keramika, guma
Pagrindinės funkcijos	Greičio reguliatorius, jungiklio užraktas, švytuoklinis reguliavimas, kampinis pjovimas
Priežiūra ir valymas	Išvalyti ventiliacijos angas, sutepti kreipiamąjį volą
Pridedami priedai	Imbuss raktas, pjūklo diskas (nenurodyta)

Dažnai užduodami klausimai - JSM1028P Ferm

Kaip pakeisti pjūklo diską?

Atjunkite įrenginį. Atsukite "Allen" varžtus (13) "Allen" raktu (11), išimkite seną diską, įstatykite naują diską dantimis į viršų ir pirmyn, tada priveržkite varžtus.

Kaip nustatyti kampo pjovimo kampą?

Atjunkite įrenginį. Atsukite "Allen" varžtus (17) "Allen" raktu (11), pakreipkite padą norimu kampu (nuo -45° iki +45°), tada priveržkite varžtus.

Kokias medžiagas galiu pjauti šiuo pjūklu?

Pjūklas JSM1028P gali pjauti medieną, metalą, plastiką, keramiką ir gumą. Naudokite kiekvienai medžiagai tinkamą diską.

Kaip naudoti švytuoklinį judesį?

Pasukite švytuoklinio judesio jungiklį (2) į padėtį nuo 0 iki 3 priklausomai nuo medžiagos. Medienai naudokite 1-3; plienui – padėtį 0. Niekada nereguliuokite darbo metu.

Koks maksimalus pjovimo gylis medienoje?

Maksimalus pjovimo gylis medienoje yra 65 mm. Metale jis mažesnis; naudokite tinkamą diską.

Kaip nustatyti pjovimo greitį?

Greitis yra kintamas: spauskite daugiau ar mažiau įjungimo/išjungimo jungiklį (1), kad padidintumėte ar sumažintumėte greitį. Nustatymas yra nuolatinis.

Ar galiu naudoti dulkių siurblį su šiuo pjūklu?

Taip, pjūklas turi dulkių ištraukimo jungtį (9). Tiesiog prijunkite dulkių siurblio žarną, kad sumažintumėte išmetimus.

Kokių saugumo priemonių turiu imtis?

Dėvėkite apsauginius akinius, klausos apsaugą ir antidulkių kaukę. Laikykite mašiną už izoliuotų rankenų paviršių. Atjunkite prieš bet kokį reguliavimą ar valymą.

Kaip prižiūrėti pjūklą?

Reguliariai valykite ventiliacijos angas minkšta šluoste. Sutepkite kreipiamąjį volą ir pakeiskite atšipusius diskus. Prieš priežiūrą visada atjunkite.

Ką daryti, jei jaučiamos stiprios vibracijos?

Nedelsiant sustabdykite mašiną, atjunkite ją ir patikrinkite, ar diskas tinkamai sumontuotas ir yra geros būklės. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

NAUDOJIMO INSTRUKCIJA JSM1028P Ferm

Dėkojame, kad įsigijote šį „Ferm“ produktą. Tai yra puikus produktas, kurį teikia Europoje pirmaujantys tiekėjai. Visi pristatomi „Ferm“ produktai gaminami pagal aukščiausius našumo ir saugumo standartus. Laikydamiesi savo principų, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visišką garantiją. Tikimės, kad mėgausitės naudodami šį produktą daugelį metų.

SAUGOS ISPÉJIMAI

ISPÉJIMAS

Perskaitykite pridėtus saugos įspėjimus, papildomus įspėjimus ir instrukcijas. Nesilaikant saugos įspėjimų ir instrukcijų gali kilti elektros smūgis, gaisras ir / arba galima rimtai susižeisti. Išsaugokite šiuos saugos įspėjimus ir instrukcijas ateičiai.

Toliau pateikiami simboliai naudojami naudotojo vadove arba ant produkto:

Perskaitykite naudotojo vadovą.

Galima susižeisti.

Gali kilti elektros smūgis.

Jei valymo ir priežiūros metu pažeidžiamas maitinimo kabelis, nedelsdami ištraukite kištuką iš maitinimo lizdo.

Dévèkite apsauginius akinius. Dévèkite klausos apsaugas.

Dévékite nuo dulkių apsaugančią kaukę.

Dvigubai izoliuotas.

Neišmeskite produkto j netinkamą konteinerj.

Produktas atitinka Europos direktyvų taikomus saugos standartus.

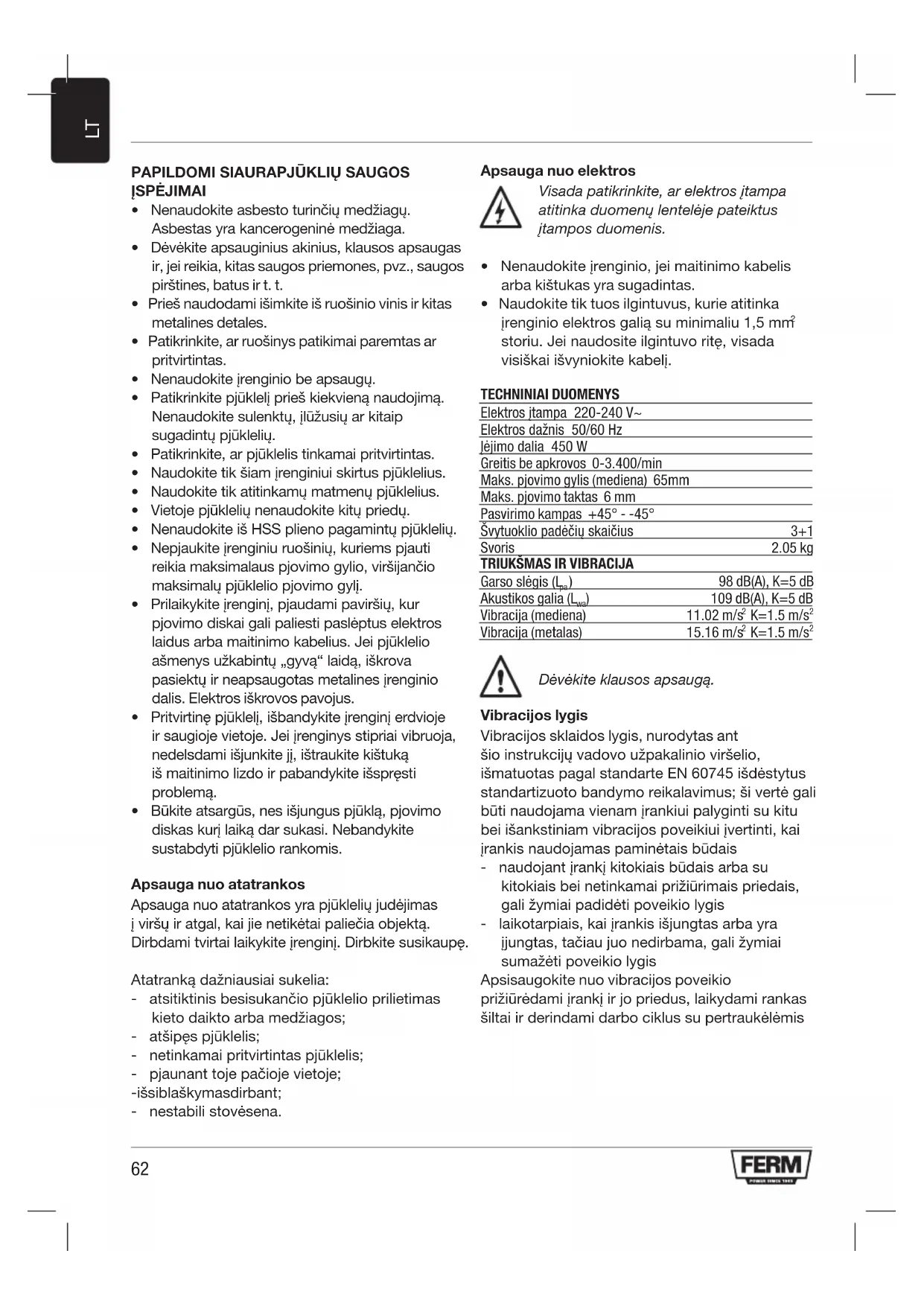

PAPILDOMI SIAURAPJÜKLIŲ SAUGOS ĮSPĖJIMAI

• Nenaudokite asbesto turinčių medžiagų. Asbestas yra kancerogeninė medžiaga.
• Dévékite apsauginius akinius, klausos apsaugas ir, jei reikia, kitas saugos priemones, pvz., saugos pirštines, batus ir t. t.
• Prieš naudodami išimkite iš ruošinio vinis ir kitas metalines detales.
• Patikrinkite, ar ruošinys patikimai paremtas ar pritvirtintas.
• Nenaudokite jrenginio be apsaugų.
• Patikrinkite pjūklelį prieš kiekvieną naudojimą. Nenaudokite sulenktų, įlūžusių ar kitaip sugadintų pjūklelių.
• Patikrinkite, ar pjūklelis tinkamai pritvirtintas.
• Naudokite tik šiam jrenginiui skirtus pjūklelius.
• Naudokite tik atitinkamų matmenų pjūklelius.
• Vietoje pjūklelių nenaudokite kitų priedų.
• Nenaudokite iš HSS plieno pagamintų pjūklelių.
• Nepjaukite jrenginiu ruošinių, kuriems pjauti reikia maksimalaus pjovimo gylio, viršijančio maksimalų pjūklelio pjovimo gyli.
• Prilaikykite įrenginį, pjaudami paviršių, kur pjovimo diskai gali paliesti paslėptus elektros laidus arba maitinimo kabelius. Jei pjūklelio ašmenys užkabintų „gyvą“ laidą, iškrova pasiektų ir neapsaugotas metalines įrenginio dalis. Elektros iškrovos pavojus.
• Pritvirtinę pjūklelj, išbandykite įrenginį erdvioje ir saugioje vietoje. Jei įrenginys stipriai vibruoja, nedelsdami išjunkite jį, ištraukite kištuką iš maitinimo lizdo ir pabandykite išspręsti problemą.
• Būkite atsargūs, nes išjungus pjūklą, pjovimo diskas kurį laiką dar sukasi. Nebandykite sustabdyti pjūklelio rankomis.

Apsauga nuo atatrankos

Apsauga nuo atatrankos yra pjūklelių judėjimas į viršų ir atgal, kai jie netikėtai paliečia objektą. Dirbdami tvirtai laikykite įrenginį. Dirbkite susikaupę.

Atatranką dažniausiai sukelia:

• atsitiktinis besisukančio pjūklelio prilietimas kieto daikto arba medžiagos;
• atšipęs pjūklelis;
• netinkamai pritvirtintas pjūklelis;
• pjaunant toje pačioje vietoje;
  -išsiblaškymasdirbant;
• nestabili stovėsena.

Apsauga nuo elektros

Visada patikrinkite, ar elektros įtampa atitinka duomenų lentelėje pateiktus įtampos duomenis.

• Nenaudokite jrenginio, jei maitinimo kabelis arba kištukas yra sugadintas.
• Naudokite tik tuos ilgintuvus, kurie atitinka jrenginio elektros galią su minimaliu 1,5 mm² storiu. Jei naudosite ilgintuvo rite, visada visiškai išvyniokite kabelį.

TECHNINIAI DUOMENYS

Elektros jtampa 220-240 V~
Elektros dažnis 50/60 Hz
Jėjimo dalia 450 W
Greitis be apkrovos 0-3.400/min
Maks. pjovimo gylis (mediena) 65mm
Maks. pjovimo taktas 6 mm
Pasvirimo kampas +45° - -45°
Švytuoklio padėčių skaičius	3+1
Svoris	2.05 kg

TRIUKŠMAS IR VIBRACIJA

Garso slėgis (Lpa)	98 dB(A), K=5 dB
Akustikos galia (Lwa)	109 dB(A), K=5 dB
Vibracija (mediena)	11.02 m/s2 K=1.5 m/s2
Vibracija (metalas)	15.16 m/s2 K=1.5 m/s2

Dévékite klausos apsaugą.

Vibracijos lygis

Vibracijos sklaidos lygis, nurodytas ant šio instrukciju vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

• naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis
• laikotarpiais, kai įrankis išjungtas arba yra ijungtas, tačiau juo nedirbama, gali žymiai sumažeti poveikio lygis

Apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis

APRAŠYMAS (A PAV.)

Švytuoklinis siaurapjūklis skirtas bet kokio pageidaujamo dydžio ar formos medienai, metalui, plastikui, keramikai, gumai ir t. t. pjauti.

1. Ijungimo / išjungimo jungiklis
2. Fiksavimo mygtukas
3. Švytuoklio jungiklis
4. Apsauga
5. Pjūklelio laikiklis
6. Pjūklo padas
7. Dulkių ištraukimo jungtis
   10.Rankena
   11.Šešiakampisraktas

SURINKIMAS

Prieš surinkdami, būtinaišjunkite jrenginį ir iš maitinimo lizdo ištraukite kištuką.

Pjūklelio tvirtinimas ir išėmimas (B pav.)

Jei norite pasirinkti tinkamą pjūklelj, žr. toliau pateiktą lentelę.

Tvirtinimas

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (13).
• Kuo giliau įstatykite pjūkleli (14) į pjūklelio laikikli (6). Pjūklelio (14) dantys turi būti nukreipti į viršų ir į priekį. Lygi pjūklelio pusė turi būti sujungta apsauginio veleno angoje.
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (13).

Išėmimas

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (13).
• Išimkite pjūkleli (14) iš pjūklelio laikiklio (6).
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (13).

Pjūklelis Medžiaga

Stambus	Mediena
Vidutinio dydžio	Mediena
Smulkus	Plieninis, aliumininis, plastikinis
Labai smulkus	Mediena (kreivės)

Nebandykite iš jrenginio išimti apsaugos.

NAUDOJIMAS

Ijungimo/išjungimo jungiklis (A pav.)

• Ijunkite iranki, paspausdami ijungimo/išjungimo jungikli (1). Atleidus ijungimo/išjungimo jungikli (1), irankis išsijungs.
• Sukimosi greiti galima reguliuoti smarkiau arba mažiau spaudžiant ijungimo/išjungimo jungikli (1): spaudžiant smarkiau, greitis dides, o spaudžiant mažiau - mažes.

Fiksavimo mygtukas

• Ijungimo/išjungimo jungikli (1) galite užfiksuoti: paspauskite ijungimo/išjungimo jungikli (1), tada paspauskite fiksavimo mygtuk ^1 (2).
• Jeigu jungikli norite atlaisvinti, dar kart ^1 spustelekite ijungimo/išjungimo jungikli (1).

Pasvirimo kampo nustatymas (C pav.)

Pasvirimo kampas gali būti nuo -45° iki +45°.

Nereguliuokite pasvirimo kampo pjaudami.

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (17).
• Palenkite pjūklo padą (7) i reikiamą padėtį.
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (17).

Švytuoklio jungiklio naudojimas (A pav.)

Švytuoklio jungiklis naudojamas krypčiai, kuria pjūklelio dantimis pjaunama medžiagą, nustatyti. Galima nustatyti 4 švytuoklio jungiklio padétis.

Nereguliuokite švytuoklio padéties pjaudami.

- Palenkite švytuoklio jungiklį (2) į reikiamą padėtį priklausomai nuo apdorojamos medžiagos. Jei norite pasirinkti reikiamą padėtį, žr. toliau pateiktą lentelę.

Medžiaga	Švytuoklio padėtis
Mediena	1-3
Plastikas	1
Aliuminis	0-1
Plienas	0
Keramika	0
Guma	0

Dulkių ištraukimas

- Prijunkite siurblio žarną prie dulkių ištraukimo adapterio (9).

Optimalaus naudojimo patarimai

• Prispauskite ruošinį. Mažus ruošinius prispauskite specialiu prietaisu.
• Nubrėžkite pjūvio liniją, pagal kurią bus nukreipiami pjūkleliai.
  • Tvirtai laikykite jrenginio rankeną.
  • Nustatykite pjovimo greitj.
  • Nustatykite pasvirimo kampa.
  • Nustatykite švytuoklio padėtį.
• ljunkite irenginj.
• Palaukite, kol irenginys pasieks didžiausią greitį.
• Padėkite pjūklo padą ant ruošinio.
• Lėtai stumkite įrenginį pagal nubrėžtą liniją, tvirtai prispausdami pjūklo padą prie ruošinio.
• Nespauskite jrenginio per stipriai. Leiskite jrenginiui atlikti savo darba.
• Išjunkite įrenginį ir prieš padėdami, palaukite, kol įrenginys visiškai sustos.

VALYMAS IR PRIEŽIŪRA

Prieš valydami ir atlikdami priežiūros darbus, būtinai išjunkite jrenginį ir iš maitinimo lizdo ištraukite kištuka.

• Reguliariai valykite korpusa minkšta šluoste.
• Saugokite ventiliacijos angas nuo dulkių ir nešvarumų. Jei reikia, šluostykite dulkes ir nešvarumus nuo ventiliacijos angų minkšta ir drėgna šluoste.
• Reguliariai valykite pjūklelius, kad išvengtumėte pjūvių netikslumu.
• Reguliariai sutepkite apsauginius velenus.

GARANTIJA

Atsižvelkite i pridėtos garantijos terminus.

APLINKA

Šalinimas

Produktus, priedus ir pakuotes reikia surūšiuoti nežalingam aplinkai perdirbimui.

Skirta tik EB šalims

Neišmeskite elektros įrankių į buitinių atliekų konteinerius. Remiantis Europos elektros ir elektroninės įrangos atliekų gairių direktyva 2012/19/EU ir jos realizavimu tarptautinėje teisėje, ilgiau nenaudojami elektros įrankiai turi būti suren kami atskirai ir išmetami nežalingu aplinkai būdu.

FINIERZÃĞIS 450W

(LT) Prisiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka žemiau pinänetus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo.
