Produkttype	Rundsav
Mærke	Ferm
Model	SSM1005
Mål (L x B x H)	500 x 300 x 300 mm
Vægt	5 kg
Strømforsyning	230 V ~ 50 Hz
Optagen effekt	1500 W
Klingediameter	184 mm
Maks. skæredybde (90°)	65 mm
Maks. skæredybde (45°)	45 mm
Tomgangshastighed	5000 omdr./min
Hovedfunktioner	Lige snit, vinklet snit op til 45°, laserstyring
Sikkerhed	Klingebremse, beskyttelseskappe, sikkerhedsafbryder
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, kontroller kul, udskift klinge hvis slidt
Reservedele og reparationsmuligheder	Reservedele: udskiftningsklinger, kulbørster, drivrem tilgængelige
Generelle oplysninger	Leveres med savklinge, klingenøgle, parallelleder, støvpose

Ofte stillede spørgsmål - SSM1005 Ferm

Hvordan skifter jeg klingen på Ferm SSM1005 rundsaven?

Tag stikket ud af apparatet, tryk på aksellåsen, skru den centrale skrue ud med den medfølgende nøgle, fjern flangen og klingen. Monter den nye klinge i rotationsretningen, og spænd skruen igen.

Hvad er den maksimale skæredybde for SSM1005?

Den maksimale skæredybde er 65 mm ved 90° og 45 mm ved 45°.

Hvordan justerer jeg skæredybden på Ferm SSM1005 saven?

Lås dybdejusteringshåndtaget op, som sidder bagpå sålbænken, skub sålbænken til den ønskede dybde, og luk håndtaget igen.

Kan jeg bruge saven til at skære metal?

Denne sav er designet til træ og træbaserede plader. Til metalskæring skal du bruge en egnet klinge og reducere hastigheden hvis muligt. Brug beskyttelsesudstyr.

Hvordan vedligeholder jeg kulene på Ferm SSM1005 saven?

Kontroller kulene hver 50. driftstime. Udskift dem, hvis de er slidt ned til under 6 mm. Brug originale udskiftningskul.

Hvad gør jeg, hvis saven ikke starter?

Kontroller strømforsyningen, ledningen og afbryderen. Hvis problemet fortsætter, kan kulene være slidte eller motoren defekt. Kontakt en fagmand.

Hvordan bruger jeg den medfølgende parallelleder?

Indsæt lederstængerne i hullerne på sålbænken, juster afstanden mellem klinge og leder, og spænd møtrikkerne. Lederen muliggør lige snit.

Hvilket sikkerhedsudstyr skal jeg bruge med saven?

Brug beskyttelsesbriller, handsker, støvmaske og høreværn. Bær ikke løstsiddende tøj.

Hvordan rengør jeg saven efter brug?

Tag stikket ud. Brug en børste eller trykluft til at fjerne savsmuld fra ventilationsåbningerne. Rengør klingen med en tør klud.

Hvor finder jeg reservedele til Ferm SSM1005?

Reservedele (klinger, kul, remme) fås hos autoriserede Ferm forhandlere eller på den officielle hjemmeside. Brug altid originale dele.

BRUGSANVISNING SSM1005 Ferm

Turtall ikke belastet 1440/min

Maks. sagdybde 90° 40 mm

Maks. sagdybde 45° 10 mm

Vekt 12.5 kg

Bruk kun stikkontakter som er forskriftsmessig jordet.

Kast gamle kabler eller støpsler med en gang når du har skiftet dem ut med nye. Det er farlig å stikke et støpsel med en løs ledning i stikkontakten.

Tallene i den følgende tekst korresonderer med afbildningen på side 2 - 4.

Læs denne betjeningsvejledning omhyggeligt, før du tager maskinen i brug. Bliv fortrolig med funktion og betjening. Vedligehold maskinen i henhold til anvisningerne, så den altid fungerer fejlfrit. Betjeningsvejledningen og den dertil hørende dokumentation skal opbevares i nærheden af maskinen.

Indledning

Denne dekupørsav er udmærket til at lave legetøj, puslespil, spil, løvsavsarbejde og smykker. Pga. dens skærekapacitet er den et nemt gør-det-selv værktøj. Den skærer træ på op til 40 mm tykkelse såvel som plastik og metaller ikke indeholdende jern.

Indhold

1. Maskininformation
2. Sikkerhedsanvisninger
3. Montering af tilbehør
4. Betjening
5. Service & vedligeholdelse

1. MASKININFORMATION

Tekniske specifikationer

Spenning 230 V\~ Frekvens 50 Hz Effekt 90 W Turtall ikke belastet 1440/min Maks. sagdybde 90° 40 mm Maks. sagdybde 45° 10 mm Vekt 12.5 kg Lpa (lydtrykk) belastet 73 dB(A) Lpa (lydtrykk) ikke belastet 86 dB(A)

I pakken findes følgende

1 Dekupørsav
1 Beskyttelsesskærm
2 Bolt til montering af beskyttelsesskærmen
10 Savklinger
2 Adapter til universalsavklinger
2 Unbrakonøgle
1 Støvblæserør
3 Gummifødder
3 Bolte med møtrikker og ring til montering af gummifødderne
1 Tværføring
1 Betjeningsvejledning
1 Sikkerhedshæfte
1 Garantibevis

1. Tænd/sluk-kontakt
2. Låsemøtrik
3. Tværføring
4. Savklingeholder
5. Beskyttelsesskærm
6. Spændegreb
7. Støvblæserør
8. Gummifødder

2. SIKKERHEDSANVISNINGER

Forklaring av symboler

Betegnelse for risiko for personskader, dødsfald eller beskadigelse af værktøjet i tilfælde af at du er uopmærksom på instruktioner i denne manual.

Indikerer farer for elektrisk stød

Brug beskyttelsesbriller og høreværn

Specifikke sikkerhedsanvisninger

• Brug beskyttelsesbriller og støvmaske.
• Denne dekupørsav er beregnet til indendørs brug.
• Sørg for, at tænderne på savklingen vender nedad, før maskinen bruges.
• Hvis der mangler tænder på savklingen, eller hvis tænderne er beskadigede, skal savklingen udskiftes med det samme.
• Dekupørsaven skal bruges på en stabil og plan overflade.
• Der må ikke udøves tryk på siden af savklingen, fordi den derved kan brække.
• Check arbejdsemner af træ for udstikkende søm o.l. og fjern dem.
  • Overfladen, der skal saves, må ikke berøres med hænderne.
• Savemaskinen må ikke efterlades uden opsyn, hvis den er i gang.
• Savsmuld o.l. i nærheden af savklingen må ikke fjernes med hænderne, hvis maskinen er i gang. Maskinen skal slukkes, før der fjernes savsmuld.

Maskinen skal øjeblikkeligt slukkes i til fælde af

• Defekt kontakt.
• Gnistdannelse i kullene eller ringild i kollektoren.
  • Røg eller lugt fra sveden isolering.

Elektrisk sikkerhed

Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder.

Kontrollér, om netspændingen svarer til spændingsangivelsen på typeskiltet.

Nettilslutning

Anvend kun beskyttelseskontaktstik med forskriftsmæssigt tilsluttet jordledning.

Udskiftning af netledningen

Netledningen må kun erstattes med en specialledning, som udskiftes af et specialværksted.

Udskiftning af ledninger eller stik

Bortskaf gamle ledninger eller stik, så snart de er blevet erstattet med nye. Det er farligt at sætte stikket på en løs ledning i en stikdåse.

Anvendelse af forlængerledninger

Anvend kun en godkendt forlængerledning som svarer til maskinens ydelse. Lederne skal have et minimumtværsnit på 1,5 mm2. Befinder ledningen sig på en tromle, skal den rulles helt ud.

3. MONTERING AF TILBEH∅RET

Afbryd maskinen fra nettet, når du skal udføre servicearbejde på de mekaniske dele.

Montering af beskyttelsesskærmen

Fig. B

• Før du tager maskinen i brug, skal du montere beskyttelsesskærmen (5).
• Sæt skruen i fra den indvendige side til venstre og sæt derefter spændeskiven og sikkerhedsringen på fra højre side. Sikkerhedsringen (A) kan eventuelt udelades.
• Stram fingermøtrikken til.

Montering af tværføringen

Fig. C

Tværføringen (3) bruges til at save materiale i gering, idet tværføringen (3) samtidig kan anvendes til at støtte materialet, når du fører det gennem saven.

Montering af gummifødder

Fig. G

De medleverede gummifødder hjælper med til at dekupørsaven bibeholder en fast position på arbejdsbordet.

• Fastsæt gummifødderne på plads
• Fastgør gummifødderne ved hjælp af de medleverede bolte, ringe og møtrikker
• Stram møtrikken med en svensknøgle

Støvblæser

Fig. H

Støvblæseren holder arbejdsstykket rent, sådan at der kan foretages akkurate dekupørsnit. For at få de bedste resultater, skal luftstrømmen fra blæserslangen rettes mod bladet og arbejdsstykket. Du kan nemt justere denne til den ønskede position

Installation:

• Placere blæseren på hullet øverst på maskinen
• Drej røret på blæseren med uret ind i hullet

4. BETJENING

Følg altid sikkerhedsanvisningerne, og hold dig til de relevante forskrifter.

Start - Skub den grønne ON-knap for at starte maskinen

Stop - Skub den røde OFF-kontakt for at stoppe maskinen

Vipning af bordet

Fig. D

Bordet på denne dekupørsav kan vippes 45°. Det gøres på flg. måde:

• Løsn läsehåndtaget under bordet
- Vip bordet med hånden, indtil den ønskede vinkel er nået.
- Vinklen kan aflæses på gradskalaen på maskinen.
- Spænd låsehåndtaget fast igen.

Adaptere til universale savblade

Fig. F

De medleverede adaptere bør anvendes med universale (= uden stifter på enden) savblade.

• Skru Allen skruerne af på adapteren mod uret
• Skub universalsaven ind i åbningen mellem Allen skruerne
• Stram Allen skruerne med uret sådan at saven er spændt fast
  • Installere savbladet (se Installering af savbladet)

Montering af savklingen

Fig. E

Afbryd maskinen fra elnettet, när du skal udføre servicearbejde på de mekaniske dele.

Du kan få de anvendte savklinger som universalsavklinger i ethvert velassorteret byggemarked eller en maskinhandel.

• Vælg den rigtige savklinge i henhold til trætypen.
• Vip knappen op (6).
- Før savklingen gennem slidsen med tænderne nedad. Sørg for, at bolten til savklingen (eller savklingeadapteren) glider ind i den nederste savklingeholder.
- Træk savklingen opad, så den øverste bolt (eller savklingeadapter) glider ind i den øverste holder.
- Spænd spændegrebet, indtil savklingen har den nødvendige spænding.
- Fjern værktøj og andre genstande fra savbordet. Slå strømmen til og lad savklingen rotere, før du begynder at save. Kontrollér, om savklingen løber roligt.

Udtagning af savklingen

Afbryd maskinen fra nettet, når du skal udføre servicearbejde på de mekaniske dele.

• Løsn spændegrebet, indtil fjederen er slap.
• Tryk den øverste savklingeholder forsigtigt nedad, og løft klingen lidt, så udtagningen bliver lettere.
• Lad klingen falde lidt ned, og skub den fremad, så den kommer fri af den nederste holder.

Grundlæggende dekupørsavsbetjening samt gode råd

• Enhver person, som ønsker at anvende saven, skal lære at anvende den. Under oplæringsperioden må der forventes at nogle savblade vil knækkes, indtil du har lært hvordan saven skal bruges og få det meste ud af bladets fordele.
• Savblade slides hurtigere när:

• Ved skæring af krydsfinér, som er meget slidende;
• Ved savning af træ som er tykkere end bladstrøget;
• Ved savning af løvtræ;
• Når sidetryk påføres bladet

• Savklingen saver kun i den nedadgående bevægelse.
• Før langsomt og med et minimum af tryk emnet ind mod savklingen.
• Hold emnet fast mod bordet med begge hænder, og før det langsomt frem til savklingen, så det undgås, at klingen knækker eller vrider sig.
• For at få et optimalt resultat skal savklingen være skarp.
• Anvend den rigtige savklinge. Valget af savklinge afhænger af træets tykkelse og det ønskede snit. Generelt gælder følgende: Jo tyndere og jo hårdere træet er, desto finere skal savklingens tænder være. Anvend en smal klinge, når du skal save skarpe rundinger.

5. VEDLIGEHOLDELSE

Afbryd maskinen fra nettet, när du skal udføre servicearbejde på de mekaniske dele.

Maskinen er udviklet til at kunne fungere problemfrit i lang tid og med et minimum af vedligeholdelse. Du forlænger maskinens levetid ved at rengøre den regelmæssigt og behandle den fagligt korrekt.

Rengøring

Rengør regelmæssigt maskinens kabinet med en blød klud, og helst hver gang du har brugt den. Hold blæseråbningen fri for støv og snavs. Fjern fastsiddende snavs med en blød klud fugtet med sæbevand. Anvend ikke opløsningsmidler som benzin, alkohol, ammoniak, osv. Sådanne midler beskadiger kunststofdele.

Smøring

Maskinen behøver ikke nogen yderligere smøring.

Fejl

Skulle en fejl opstå, f.eks. pga. slidtage af en enhed, kontakt venligst serviceadressen på garantibeviset. På bagsiden af denne manual finder du en tegning med alle dele, der kan bestilles.

Miljø

For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er så vidt muligt lavet af genbrugsmateriale. Genbrug derfor emballagen.

Defekte og/eller kasserede elektriske eller elektroniske maskiner skal afleveres på en genbrugsplads.

Garanti

Se venligst garantibetingelserne på garantikortet, som er vedlagt separat.

Spare parts list SSM1005

No.	Description	Position
209882	Blade spanner 17 TILL 20
209865	Sawblade holder (upper) 28
209866	Connection plate + bearing 33+34
209867	Lower arm 39
209868	Sawblade holder (lower) 41
209883	Blowpipe complete 42 TILL 44
209884	Protection cover 47
209885	Air cell 49
209886	Knob 51
209872	Cam 52
209876	Mitre guide complete 68 TILL 71

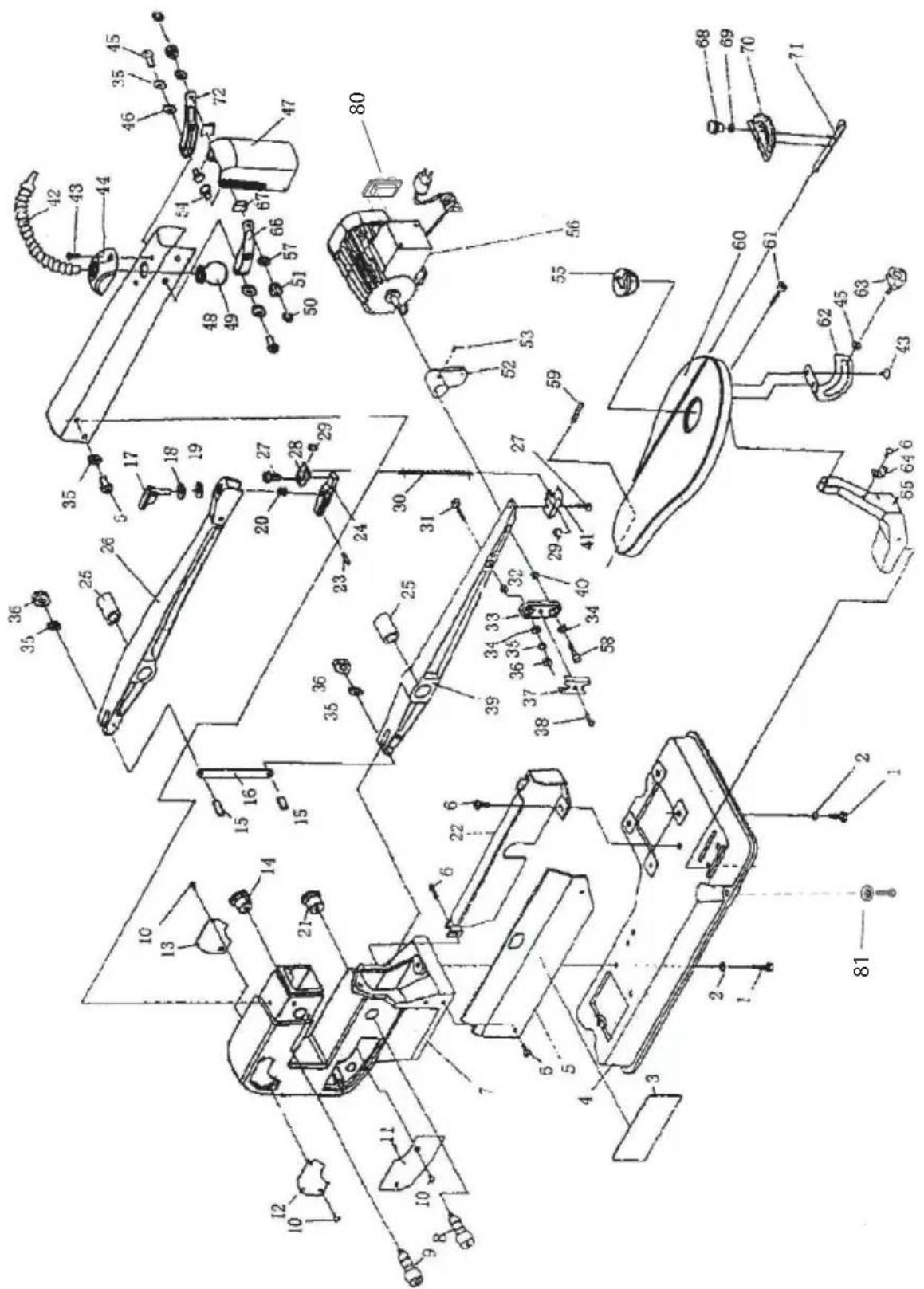

Exploded view
