KULLANIM KILAVUZU JSM1023 Ferm

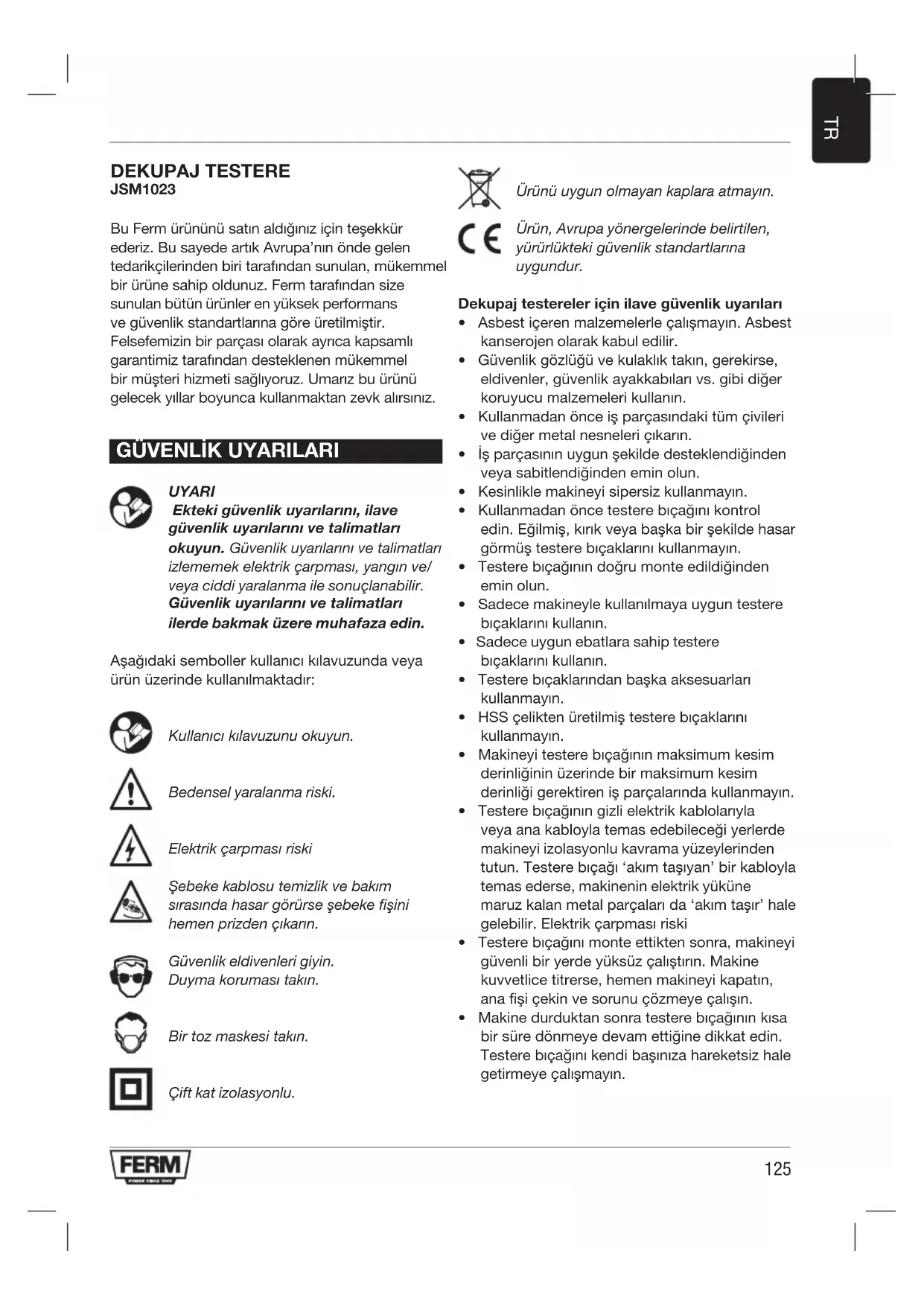

DEKUPAJ TESTERE JSM1023 Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa’nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

UYARI Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlikuyarılarınıvetalimatları izlememekelektrikçarpması,yangınve/ veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Kullanıcıkılavuzunuokuyun. Bedensel yaralanma riski. Elektrikçarpmasıriski Şebekekablosutemizlikvebakım sırasındahasargörürseşebekefişini hemenprizdençıkarın. Güvenlik eldivenleri giyin. Duymakorumasıtakın. Birtozmaskesitakın. Çift kat izolasyonlu. Ürünüuygunolmayankaplaraatmayın. Ürün, Avrupa yönergelerinde belirtilen, yürürlüktekigüvenlikstandartlarına uygundur. Dekupaj testereler için ilave güvenlik uyarıları

• Asbest içeren malzemelerle çalışmayın. Asbest kanserojen olarak kabul edilir.

• Güvenlik gözlüğü ve kulaklık takın, gerekirse, eldivenler, güvenlik ayakkabıları vs. gibi diğer koruyucu malzemeleri kullanın.

• Kullanmadan önce iş parçasındaki tüm çivileri ve diğer metal nesneleri çıkarın.

• İş parçasının uygun şekilde desteklendiğinden veya sabitlendiğinden emin olun.

• Kesinlikle makineyi sipersiz kullanmayın.

• Kullanmadan önce testere bıçağını kontrol edin. Eğilmiş, kırık veya başka bir şekilde hasar görmüş testere bıçaklarını kullanmayın.

• Testere bıçağının doğru monte edildiğinden emin olun.

• Sadece makineyle kullanılmaya uygun testere bıçaklarını kullanın.

• Sadece uygun ebatlara sahip testere bıçaklarını kullanın.

• Testere bıçaklarından başka aksesuarları kullanmayın.

• HSS çelikten üretilmiş testere bıçaklarını kullanmayın.

• Makineyi testere bıçağının maksimum kesim derinliğinin üzerinde bir maksimum kesim derinliği gerektiren iş parçalarında kullanmayın.

• Testere bıçağının gizli elektrik kablolarıyla veya ana kabloyla temas edebileceği yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Testere bıçağı ‘akım taşıyan’ bir kabloyla temas ederse, makinenin elektrik yüküne maruz kalan metal parçaları da ‘akım taşır’ hale gelebilir. Elektrik çarpması riski

• Testere bıçağını monte ettikten sonra, makineyi güvenli bir yerde yüksüz çalıştırın. Makine kuvvetlice titrerse, hemen makineyi kapatın, ana fişi çekin ve sorunu çözmeye çalışın.

• Makine durduktan sonra testere bıçağının kısa bir süre dönmeye devam ettiğine dikkat edin. Testere bıçağını kendi başınıza hareketsiz hale getirmeye çalışmayın.126

Geri tepme Geri tepme, testere bıçağı beklenmedik bir şekilde bir nesneye dokunduğunda testere bıçağının yukarı ve aşağı hareket etmesidir. Kullanırken makineyi sağlam tutun. Tüm dikkatinizi iş üzerinde yoğunlaştırın. Geri tepme genellikle şunlardan kaynaklanır: - döner durumdaki testere bıçağıyla sert nesneler veya materyallere istenmeden dokunulması; - körelmiş bir testere bıçağı; - doğru şekilde takılmamış bir testere bıçağı; - daha önce yapılmış bir kesim üzerinde kesim yapılması; - çalışma sırasında dikkat kaybı; - dengesiz bir duruş pozisyonu. Elektrik güvenliği Daimagüçkaynağıgerilimininanma değerleriplakasındakigerilimekarşılık gelipgelmediğinikontroledin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.

• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm2 kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tam olarak açın. Fiş değişimi (Sadece İngiltere) Üniteye takılı kalıplanmış 3 pimli fiş hasarlıysa ve değişmesi gerekiyorsa, bunun doğru bir biçimde imha edilmesi ve onaylı bir BS 1363/5A sigortalı fişle değiştirilmesi ve aşağıdaki kablo tesisatı talimatlarının izlenmesi önemlidir. Ana kablo içerisindeki iç kablolar aşağıdaki koda uygun renge sahiptir: mavi nötr kahverengi akım taşıyan Ünite ana kablosunun iç kablolarının renkleri priz terminallerini belirten renkli işaretlerle aynı olmayabileceği için aşağıdaki şekilde devam edin: - Mavi olan kablo N harfi veya siyah renkli uca bağlanmalıdır. - Kahverengi kablo L harfli veya kırmızı renkli uca bağlanmalıdır. Teknik veriler Şebekevoltajı 230V~ Şebekefrekansı 50Hz Güçgirişi 570W Yüksüzhız 500-3.000/dak Maks.kesimderinliği(ahşap) 70mm Maks.kesimvuruşu 18mm Gönyeaçısı 45° Sarkaçkonumusayısı 4 Ağırlık 2.0kg Gürültü ve vibrasyon Sesşiddeti(Lpa) 90,4dB(A)K=3dB Akustikgüç(Lwa) 101,4dB(A)K=3dB Vibrasyon(ahşap) 7,7m/s2K=1,5m/s2 Vibrasyon(metal) 13,0m/s2K=1,5m/s2 Duymakorumasıtakın. Vibrasyon seviyesi Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745’te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir - aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir - aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun AÇIKLAMA (ŞEKİL. A) Sarkaç hareketli dekupaj testereniz çeşitli büyüklük ve çeşitli şekillere sahip ahşap, metal, plastik, seramik, kauçuk vb. gibi malzemeleri kesmek için tasarlanmıştır.

1. Açma/kapama anahtarı

2. Kilitleme düğmesi

3. Hız ayarlama tekeri

4. Sarkaç hareketi düğmesi

6. Testere bıçağı tutucusu

8. Paralel korkuluk için allen vidası

9. Gönye açısı için ölçek

10. Toz tahliye bağlantısı

11.Tutma yeri 12.Allen anahtarı

13. Allen anahtarı tutucu

MONTAJ Montajdanöncedaimamakineyikapatın vefişiniprizdençıkarın. Testere bıçağını monte etme ve çıkarma (şekil B) Gerekli testere bıçağını seçmek için aşağıdaki tabloya bakın. Testere bıçağı Malzeme Kalın Ahşap Orta Ahşap İnce Çelik, alüminyum, plastik Çok ince Ahşap (kavis) Siperimakinedençıkartmayaçalışmayın. Montaj

• Siperi (5) kaldırın.

• Allen vidalarını (14) Allen anahtarı (12) kullanarak gevşetin.

• Testere bıçağını (15) testere bıçağı tutucusuna (6) mümkün olduğunca takın. Testere bıçağının dişleri (15) yukarı ve ileriye bakmalıdır. Testere bıçağının düz tarafı kılavuz makara yuvasına (16) oturmalıdır.

• Allen vidalarını (14) Allen anahtarı (12) kullanarak sıkın.

• Siperi (5) indirin. Çıkartılması

• Siperi (5) kaldırın.

• Allen vidalarını (14) Allen anahtarı (12) kullanarak gevşetin.

• Testere bıçağını (15) testere bıçağı tutucusundan (6) çıkartın.

• Allen vidalarını (14) Allen anahtarı (12) kullanarak sıkın.

• Siperi (5) indirin. Paralel korkuluğu monte etme ve çıkarma (şekil C) Paralel korkuluk kenarlarda maksimum 16 cm mesafede kesim için kullanılır. Montajı

• Allen vidalarını (8) Allen anahtarı (12) kullanarak gevşetin.

• Paralel korkuluğu (17) testere pabucuna (7) yerleştirin.

• Parelel korkuluğu (17) istediğiniz konuma ayarlayın.

• Allen vidalarını (8) Allen anahtarı (12) kullanarak sıkın. Çıkartılması

• Allen vidalarını (8) Allen anahtarı (12) kullanarak gevşetin.

• Paralel korkuluğu (17) testere pabucundan (7) çıkartın.

• Allen vidalarını (8) Allen anahtarı (12) kullanarak sıkın. KULLANIM Açma ve kapatma (Şekil A)

• Makineyi açmak için açma/kapama anahtarına (1) basın.

• Makineyi sürekli çalışma moduna almak için, açma/kapama anahtarına (1) basılı tutun ve aynı anda kilitleme düğmesine (2) basın.

• Sürekli çalışma modunu kapamak için açma/ kapama anahtarına (1) yeniden basın.

• Makineyi kapamak için açma/kapama anahtarını (1) bırakın. Hızın ayarlanması (şekil A) Hızın ayarlanması için hız ayarlama tekeri kullanılır. Hız ayarlama tekeri 6 farklı konuma ayarlanabilir. İdeal hız testere bıçağının profili ve dişlerinin yanı sıra üzerinde çalışılan malzemeye bağlı olarak değişir. Hızıkullanımsırasındaayarlamayın.

• Hız ayarlama tekerini (3) gerekli konuma çevirin. - Sert malzemeler için ince dişlere sahip bir128

testere bıçağı kullanın ve daha düşük bir hız seçin. - Yumuşak malzemeler için kalın dişlere sahip bir testere bıçağı kullanın ve daha yüksek bir hız seçin. Gönye açısının ayarlanması (şekil D) Gönye açısı 0° ve 45° arasında değişir. Gönye açısı ölçerden (9) okunabilir. Gönyeaçısınıkullanımsırasında ayarlamayın.

• Allen vidalarını (18) Allen anahtarı (12) kullanarak gevşetin.

• Hız ayarlama pabucunu (7) gerekli konuma eğin.

• Allen vidalarını (18) Allen anahtarı (12) kullanarak sıkın. Sarkaç hareketi düğmesinin kullanılması (şekil

Sarkaç hareketi düğmesi testere bıçağı dişlerinin malzemeyi kavrama şeklini ayarlamak için kullanılır. Sarkaç hareketi düğmesi 4 farklı konuma ayarlanabilir. Sarkaçkonumunukullanımsırasında ayarlamayın.

• Sarkaç hareketi düğmesini (4) çalışılacak malzemeye bağlı olarak gerekli konuma çevirin. Gerekli konumu seçmek için aşağıdaki tabloya bakın. Malzeme Sarkaç konumu Ahşap 1-3 Plastik 1 Alüminyum 0-1 Çelik 0 Seramik 0 Kauçuk 0 Toz tahliyesi (şekil E)

• Toz tahliye adaptörünü (19) toz tahliye bağlantısına (10) bağlayın.

• Elektrikli süpürge hortumunu toz tahliye adaptörüne (19) bağlayın. Optimum kullanım için ipuçları

• İş parçasını kelepçeyle sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.

• Testere bıçağının ilerleyeceği yönü tanımlamak için bir çizgi çizin.

• Makineyi sapından sıkıca tutun.

• Kesim hızını ayarlayın.

• Gönye açısını ayarlayın.

• Sarkaç konumunu ayarlayın.

• Makine tam hıza ulaşana dek bekleyin.

• Testere pabucunu iş parçasının üzerine getirin.

• Makineyi, testere pabucunu iş parçasına sıkıca bastırarak önceden çizilmiş çizgi boyunca yavaşça hareket ettirin .

• Makine üzerinde çok fazla basınç uygulamayın. İşi makinenin yapmasına izin verin.

• Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

Temizlikvebakımdanönceherzaman makineyikapatınveşebekeprizini şebekedençıkarın.

• Muhafazayı yumuşak bir bezle düzenli olarak temizleyin.

• Havalandırma deliklerinde toz ve kir olmamasına dikkat edin. Gerekirse, havalandırma deliklerindeki toz ve kiri temizlemek için yumuşak ve nemli bir bez kullanın.

• Kullanım sırasındaki tutarsızlıkları önlemek için testere bıçağını düzenli temizleyin.

• Kılavuz makarayı düzenli yağlayın. Testere bıçağının değiştirilmesi (şekil B) Aşınmış veya hasar görmüş testere bıçakları derhal değiştirilmelidir. Sadecekeskinvehasarsıztestere bıçaklarınıkullanın.

• Eski testere bıçağını (15) çıkarmak için, “Testere bıçağını monte etme ve çıkarma” bölümünde tanımlanan işlemleri uygulayın.

• Eski testere bıçağını (15) monte etmek için, “Testere bıçağını monte etme ve çıkarma” bölümünde tanımlanan işlemleri uygulayın.129

ÇEVREYİ KORUMA Atılması Ürün,aksesuarlarıveambalajıçevreye zararvermedengeridönüşümetabi tutulacakşekildeayrılmalıdır. Yalnızca AT ülkeleri için Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU’ya ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir. GARANTİ Ekteki garanti koşullarına dikkat edin. Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir. УБОДНА ПИЛА JSM1023 Благодариме за купувањето на овој FERM
