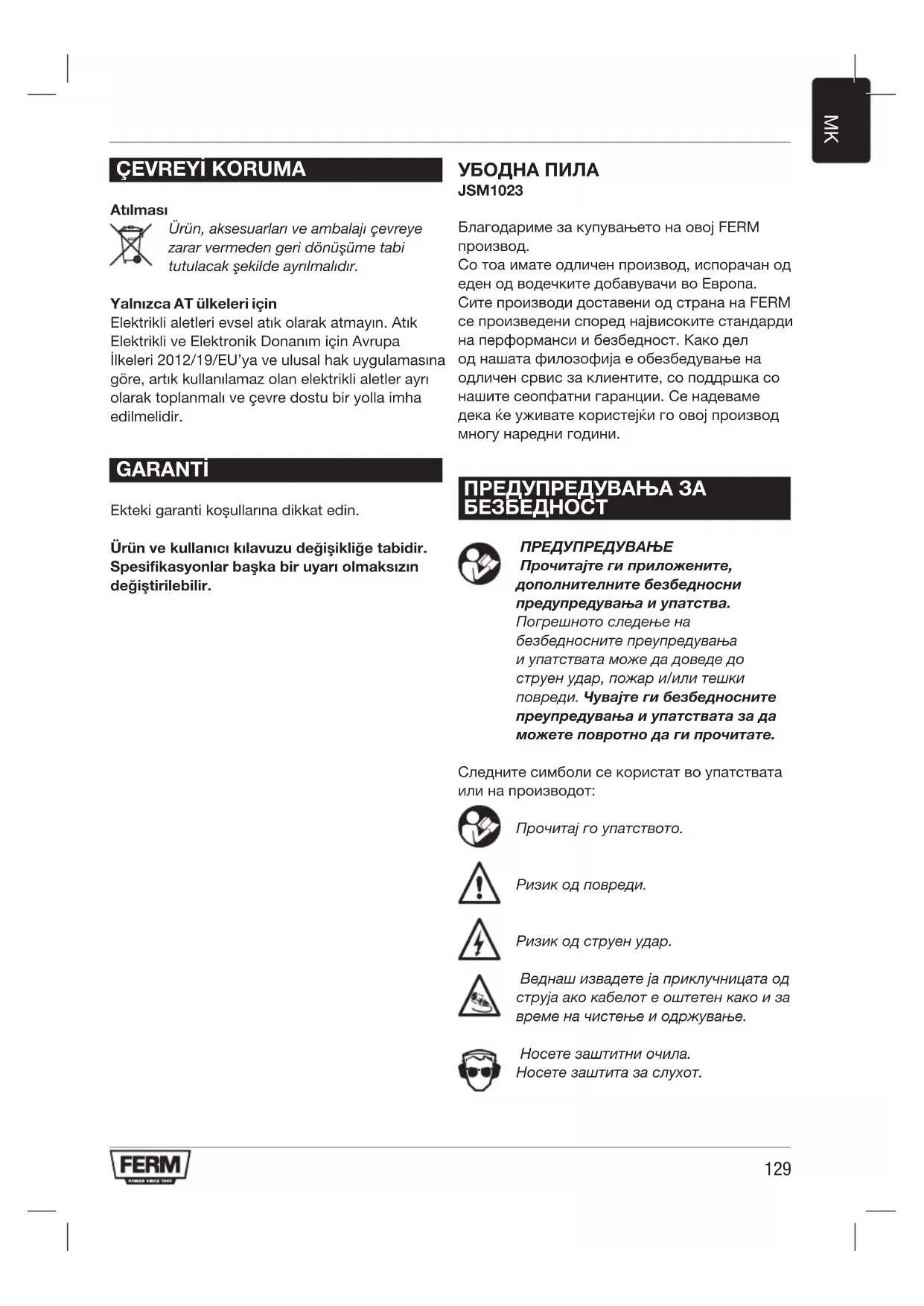

КОРИСНИЧКИ ПРИРАЧНИК JSM1023 Ferm

Со тоа имате одличен производ, испорачан од еден од водечките добавувачи во Европа. Сите производи доставени од страна на FERM се произведени според највисоките стандарди на перформанси и безбедност. Како дел од нашата филозофија е обезбедување на одличен срвис за клиентите, со поддршка со нашите сеопфатни гаранции. Се надеваме дека ќе уживате користејќи го овој производ многу наредни години. ПРЕДУПРЕДУВАЊА ЗА

ПРЕДУПРЕДУВАЊЕ Прочитајтегиприложените, дополнителнитебезбедносни предупредувањаиупатства. Погрешното следење на безбедносните преупредувања и упатствата може да доведе до струен удар, пожар и/или тешки повреди. Чувајтегибезбедносните преупредувањаиупатстватазада можетеповротнодагипрочитате. Следните симболи се користат во упатствата или на производот: Прочитај го упатството. Ризик од повреди. Ризик од струен удар. Веднаш извадете ја приклучницата од струја ако кабелот е оштетен како и за време на чистење и одржување. Носете заштитни очила. Носете заштита за слухот.130

Носете маска за заштита од прашина. Двојна изолација. Не го депонирајте производот во несоодветни садови. Производот е во согласност со важечките стандарди за безбедност во Европските смерници. Дополнителни безбедносни предупредувања за убодна пила со осцилаторно дејство.

• Не обработувајте материјали кои содржат азбест. Азбестот е канцероген.

• Носете заштитни очила, заштита за ушите и по потреба заштитна опрема, како заштитни ракавици, чевли итн.

• Пред работа од работното парче отстранете шајки и други метални

• Проверете го потпирањето или стегањето на парчето.

• Не ja користете машината без браник.

• Пред секое користење проверете го листот за пилата. Не користете тапи, пукнати, искинати или листови со било какво оштетување.

• Користете листови кои се предвидени за оваа машина.

• Користете листови со точни димензии.

• Не ја користете машината за обработка на делови на длабини кои ја надминуваат максималната длабина на листот.

• Држете ја машината за изолираните дршки, ако листот може да дојде во контакт со скриени жици или со сопствен кабел. Ако листот допре „жива” жица, металните делови на машината исто така стануваат „живи”. Ризик од струен удар.

• Пуштете ја машината да работи без оптеретување после монтирање на листот. Ако машината силно вибрира, веднаш исклучете ја, извадете го кабелот од струја и обидете се да го решите проблемот.

• Листот продолжува да се движи краток период по исклучување на машината. Не се обидувајте да го сопрете листот. Повратен удар Повратен удар е нагорно и надолно движење на листот кога неочекувано ќе допре предмет. Сигурно држете ја машината за време на работа. Вниманието заджете го кон работата која ја изведувате. Повратниот удар обично настанува при: - ненамерно допирање на тврди предмети или материјали со подвижен лист; - тап лист; - непрописно монтирање на лист - сечење во претходен рез; - намалено внимание на работата; - нестабилна положба. Електрична безбедност Секогаш проверувајте дали напонот на напојувањето одговара на наведениот напон на плочката.

• Не ја користете машината ако е оштетен кабелот или приклучокот.

• Користете продолжни кабли кои одговараат на моќност на машината, со минимален попречен пресек од 1,5 mm2. Ако користите продолжен кабел во ролна, целосно одмотајте го. Замена на мрежен приклучок (само за ВБ) Ако 3-полниот приклучок приклучен во единицата е оштетен и треба да се замени, важно е прописно да се уништи и да се замени со одобрен од страна на BS 1363/5A осигурителен приклучок и дека се запазени следните упатства за ожичување. Жиците во мрежниот кабел се обоени во согласност со следниов код: сина неутрална кафеава жива Бидејќи боите на жиците во мрежниот кабел не одговараат на обоените ознаки за идентификација на терминалите во приклучокот, постапете на следниот начин:131

- Жицата со сина боја мора да се поврзе со терминалот што е означен со буквата N или е со црна боја. - Жицата со кафеава боја да се поврзе со терминалот што е означен со буквата L или е со црвена боја. Технички податоци Мреженнапон 230V~ Номиналнафреквенција 50Hz Влезнамоќност 570W Брзинабезоптеретување 500-3,000/min Max.длабинанасечење(дрво) 70mm Max.ôднапилата 18mm Аголзакососечење 45° Бр.наосцилирачкиположби 4 Тежина 2.0kg Бучава и вибрации Нивоназвученпритисок(Lpa)90.4dB(A)K=3dB Звучнамоќност(Lwa) 101.4dB(A)K=3dB Вибрации(дрво) 7.7m/s2K=1.5m/s2 Вибрации(метал) 13.0m/s2K=1.5m/s2 Носете заштита за слухот. Ниво на вибрации Нивото на емисијата на вибрациите, наведено во упатствово, е измерено во согласност со стандардизиран тест даден во EN 60745; тој може да се користи за споредување на еден алат со друг како и за прелиминарна процена на изложеност на вибрации при користење на алатот во споменатите апликации - Користењето на алатот за различни апликации или со различни или слабо одржуван прибор, може значително да го зголеми нивото на изложеност - Времето кога алатот е исклучен или кога работи, ноне ја врши работата, може значително да го намали нивото на

Заштитете се од ефектите на вибрациите со одржување на алатот и приборот, рацете да ви бидат топли и организирајте ги работните

ОПИС (СЛ. A) Вашата убодна пила со осцилаторно дејство е конструирана за сечење на дрво, метал, пластика, керамика, гума итн. на било која големина и облик.

1. On/off прекинувач

2. Копче за забравување

3. Тркало за дотерување на брзина

4. Прекинувач за осцилаторно дејство

8. Имбус завртки за паралелна водилка

9. Скала за агол за косо сечење

10. Приклучок за одвод на прашина

Пред монтажа исклучете ја машината и извадете го приклучокот од главниот

Монтирање и отстранување на лист за пила (сл. B) Погледајте ја долната табела за избор на соодветен лист. Лист за пила Материјал

Среден Дрво фин Челик, алуминум, пластика Многу фин Дрво (кривини) Не го отстранувајте браникот од

• Подигнете го браникот (5).

• Олабавете ја имбус завртката (14) со помош на имбус клуч (12).

• Вметнете лист (15) во држачот (6), колку што е можно подлабоко. Запците на листот (15) мора да биде свртен нагоре и напред. Мазната страна од листот мора да влезе во жлебот од водилниот валјак (16).132

• Стегнете ја имбус завртката (14) со помош на имбус клуч (12).

• Спуштете го браникот (5). Отстранување

• Подигнете го браникот (5).

• Олабавете ја имбус завртката (14) со помош на имбус клуч (12).

• Отстранете го листот (15) од држачот (6).

• Стегнете ја имбус завртката (14) со помош на имбус клуч (12).

• Спуштете го браникот (5). Монтирање и демонтирање на паралелена водилка (fig. C) Паралелната водилка се користи за надолжно сечење на рабови, на максимално растојание од 16 cm.

• Олабавете ја имбус завртката (8) со помош на имбус клуч (12).

• Поставете ја паралелната водилка (17) на основата на пилата (7).

• Поставете ја паралелната водилка (17) во сакана положба.

• Стегнете ја имбус завртката (8) со помош на имбус клуч (12). Отстранување

• Олабавете ја имбус завртката (8) со помош на имбус клуч (12).

• Отстранете ја паралелната водилка (17) од основата на пилата (7).

• Стегнете ја имбус завртката (8) со помош на имбус клуч (12).

Вклучување и исклучување (Сл. A)

• За вклучување, притиснете го on/off прекинувачот (1).

• За вклучување на континуиран режим, држете го притиснат on/off прекинувачот (1) и истовремено притиснете го копчето за забравување (2).

• За исклучување, повторно притиснете го On/Off прекинувачот (1).

• За исклучување на машината, отпуштете го on/off прекинувачот (1). Избор на брзина (сл. A) За избор на брзина се користи тркалото за избор на брзина. Брзината може да се избере во 6 положби. Идеалната брзина зависи од профилот и запците на листот и од обработуваниот материјал. Не избирајте брзина за време на

• Вртете го тркалото за избор (3) во сакана

- За тврди материјали користете листови со фини запци и изберете помала брзина. - За мекани материјали користете листови со груби запци и изберете поголема

Избор на агол за косо сечење (сл. D) Аголот за косо сечење е променлив, помеѓу 0° и 45°.Аголот за косо сечење може да се отчитува на скалата (9). Не избирајте агол за време на работа.

• Олабавете ја имбус завртката (18) со помош на имбус клуч (12).

• Свртете ја основата на пилата (7) во сакана

• Стегнете ја имбус завртката (18) со помош на имбус клуч (12). Користење на прекинувач за осцилаторно дејство (сл. A) Прекинувачот за избор на осцилаторно дејство се користи за одредување на начинот на кој запците го зафаќаат материјалот. Прекинувачот за избор на осцилаторно дејство може да се постави до 4 положби. Не избирајте осцилаторно дејство за време на работа..

• Турнете го прекинувачот за избор на осцилаторно дејство (4) во сакана положба, според обработуваниот материјал.133

Погледајте ја долната табела за избор на соодветна положба. Материјал Осцилаторна положба Дрво 1-3 Пластика 1 Алуминиум 0-1 Челик 0 Керамика 0 Гума 0 Одведување на прашина (сл. E)

• Поставете го адаптерот (19) во приклучокот (10).

• Приклучете црево од правосмукалка на адаптерот (19). Совети за оптимално користење

• Стегнете го работното парче. Користете стеги за мали парчиња.

• Нацртајте линија по која ќе го водите листот за сечење.

• Држете ја машината цврсто за дршката.

• Изберете резна брзина.

• Изберете агол на сечење.

• Изберете осцилаторна положба.

• Вклучете ја машината.

• Почекајте машината да достигне полна

• Поставете ја основата врз работното парче.

• Полека движете ја машината по линијата, притискајќи ја основата врз парчето.

• Не притискајте премногу врз машината. Оставете машината да ја заврши работата.

• Исклучете ја машината и почекајте целосно да се сопре, пред да ја одложите. ЧИСТЕЊЕ И ОДРЖУВАЊЕ Пред чистење и одржување исклучете ја машината и извадете го приклучокот од главниот напон.

• Редовно чистете го куќиштето со мекана

• Чувајте ги отворите за вентилација чисти, без прашина. Ако е потребно, користете мекана, влажна крпа за отстранување на прашина и нечистотии од отворите за вентилација.

• Редовно чистете го листот за да избегнете неточности при работа.

• Редовно подмачкувајте го водилниот

Замена на лист за пила (сл.B) Истрошените и оштетените листови морате веднаш да ги смените. Користете само остри и неоштетени

• За отстранување на стар лист (15), постапете според „Монтирање и отстранување на лист за пила”.

• За монтирање на нов лист (15), постапете според „Монтирање и отстранување на лист за пила”.

Производот, приборот и пакувањето мораат да се сортираат за еколошко рециклирање. Само за земји од ЕУ Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веќе не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин.
