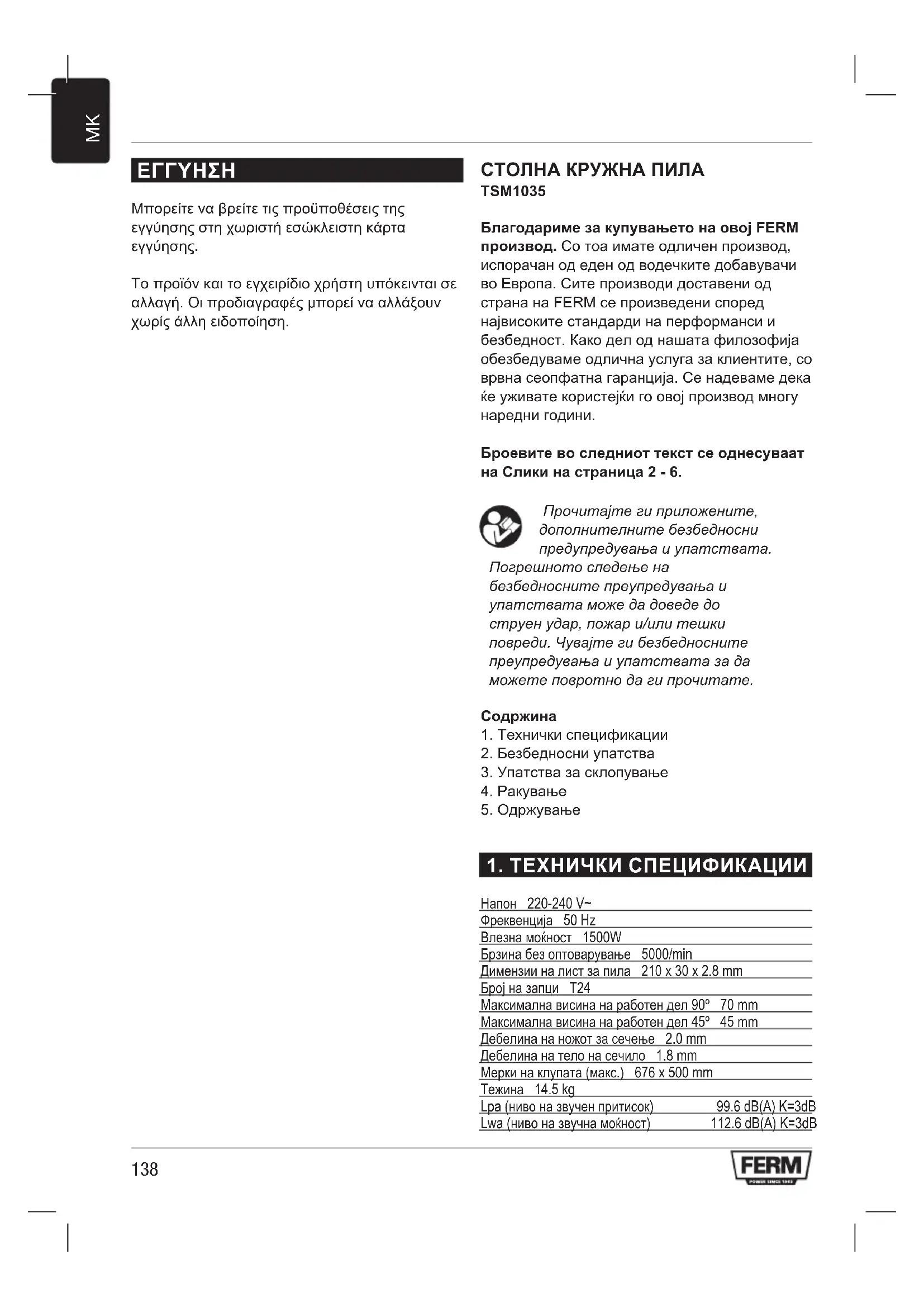

КОРИСНИЧКИ ПРИРАЧНИК TSM1035 Ferm

Το προϊόν και το εγχειρίδιο χρήστη υπόκεινται σε αλλαγή. Οι προδιαγραφές μπορεί να αλλάξουν χωρίς άλλη ειδοποίηση. СТОЛНА КРУЖНА ПИЛА TSM1035 Благодариме за купувањето на овој FERM производ. Со тоа имате одличен производ, испорачан од еден од водечките добавувачи во Европа. Сите производи доставени од страна на FERM се произведени според највисоките стандарди на перформанси и безбедност. Како дел од нашата филозофија обезбедуваме одлична услуга за клиентите, со врвна сеопфатна гаранција. Се надеваме дека ќе уживате користејќи го овој производ многу наредни години. Броевите во следниот текст се однесуваат на Слики на страница 2 - 6. Прочитајте ги приложените, дополнителните безбедносни предупредувања и упатствата. Погрешното следење на безбедносните преупредувања и упатствата може да доведе до струен удар, пожар и/или тешки повреди. Чувајте ги безбедносните преупредувања и упатствата за да можете повротно да ги прочитате.

2. Безбедносни упатства

3. Упатства за склопување

Информации за производот

3. Продолжувачи (2 парчиња)

4. Одвод за извлекување на прашина

8. Прекинувач за вклучување/исклучување

9. 2 во 1 рачка за прилагодување

10. Копче за заклучување

11. Електричен приклучок

12. Мерач за агол на забите од пилата/

13. Потпори за продолжувачи (4 парчиња)

14. Клучеви (2 парчиња)

15. Нозе (4 парчиња)

16. Долги завртки со навртки (8 парчиња)

17. Мали завртки со навртки за продолжувачи

18. Поврзување на одвод за извлекување на

21. Влошка за маса од столна пила

22A. Напречен долг амортизер (2 парчиња) 22B. Напречен краток амортизер (2 парчиња)

23. Гумени подлошки за нозе (4 парчиња)

24. Дополнителни нозе (2 парчиња)

25. Мали завртки со навртки за напречни

потпори (16 парчиња)

26. Мали завртки со навртки за дополнителни

27. Поврзување за уред за вшмукување

Прво проверете дали доставениот уред е оштетен при транспортот и/или сите делови се

Објаснување за симболи Означува ризик од лична повреда, смрт или оштетување на алатката во случај на неследење на упатствата во овој прирачник. Укажува на присуство на електричен

Во случај доколку кабелот се оштети во текот на одржувањето, веднаш отповрзете го приклучокот од приклучницата на главниот довод на електрична енергија. Присутните лица нека стојат

Секогаш носете заштита за очите! Носете за Заштита за слух. Носете маска за заштита од прашина. Опасна област! Држете ги рацете подалеку од резната област додека работи машината. Опасност од повреди ако го допрете листот. Машина од класа II - Двојна изолација - Не е потребен приклучок за заземјување. Материјал кој може да се обработи Оваа електрична алатка е предвидена да се користи како стационарна машина за правење прави должински и напречни засеци во тврдо и меко дрво во кое нема други предмети или материјали како шајки, шрафови и малтер. ВНИМАНИЕ! Кога користите електрични алатки, со цел да се заштитите од струен удар, повреда и пожар, треба да се почитуваат следните основни безбедносни мерки. Осигурете дека ги имате прочитано овие140

упатства пред да пристапите кон користење на оваа електрична алатка и соодветно чувајте ја брошурата за безбедност за консултирање во

1. Секогаш одржувајте го чисто работното место.

• Нечисто работно место може да доведе до несакани несреќи.

2. Земете ги предвид влијанијата во однос на

• Не ја изложувајте алатката на дожд.

• Не ја користете електричната алатка во влажна средина.

• Осигурете дека Вашето работно место е доволно осветлено.

• Не ја користете електричната алатка во области каде постои опасност од пожар или експлозија.

3. За да се заштитите од струен удар.

• Избегнувајте контакт на телото со заземјени делови (на пример, цевки, радијатори, електрични шпорети, фрижидери итн.).

4. Држете ги настрана останатите лица

• Држете ги настрана останатите лица, особено децата, не дозволувајте да ја допираат електричната алатка или кабелот и држете ги децата настрана и подалеку од Вашата работа област.

5. Безбедно складирајте ги електричните алатки

кога не ги користите.

• Електричните алатки кои не се користат треба да бидат заклучени или складирани на место кое е суво и е подалеку од дофатот на деца.

6. Не ја преоптоварувајте Вашата електрична

• Ќе работите подобро и побезбедно доколку се придржувате во рамки на специфицираниот опсег на моќност.

7. Користете ја соодветната електрична алатка.

• Не користете машини со мала моќност за тешка работа

• Не ја користете електричната алатка за цели за кои истата не е предвидена. На пример, не можете да сечете гранки од дрвја или трупци со користење на рачната пила.

8. Носете соодветна облека.

• Не носете лабава облека или накит, истите можат да се зафатат во подвижните делови.

• Кога работите на отворено, се препорачува носење на обувки кои не се лизгаат.

• Доколку имате долга коса, носете мрежа за

• Носете заштитни очила

• Кога работите работа која генерира прашина, носете маска за дишење.

10. Поврзете го уредот за вшмукување

Доколку се достапни поврзувања кон уредот за вшмукување и собирање, треба да осигурите дека истите се поврзани и дека соодветно се користат.

11. Не го користете кабелот за цели за кои истиот

• Не го користете кабелот за извлекување на приклучокот од приклучницата. Заштитете го кабелот од топлина, масло и остри рабови.

12. Осигурете ја електричната алатка.

• Користете стеги или менгеме за да ја држите електричната алатка. Така е побезбедно отколку да ја држите со раката.

13. Избегнувајте абнормално држење на телото.

• Со тоа секогаш се осигурува стабилност и

14. Внимателно чувајте и одржувајте ги алатките.

• Одржувајте ги алатите за сечење остри и чисти со тоа се осигурува подобра и побезбедна работа.

• Почитувајте ги упатствата за подмачкување и менување на алатката.

• Редовно проверувајте го кабелот за поврзување на електричната алатка и доколку дојде до оштетувања обезбедете истите да бидат отстранети од страна на квалификуван експерт.

• Редовно проверувајте ги продолжните кабли и заменете ги истите доколку се

• Одржувајте ги рачките чисти, суви и без остатоци од маст и масло.

15. Отповрзете ја електричната алатката од

приклучницата за електрична енергија.

• Кога не ја користите електричната алатка, кога извршувате одржување и кога вршите замена на сечилата, бургиите и секачите.

16. Не го ставајте клучот внатре во алатката.

• Пред да ја вклучите, осигурете дека клучевите и алатките за поставување се отстранети соодветно

17. Избегнувајте ненамерно вклучување на

• Додека го поставувате приклучокот во приклучницата проверете дали алатката е

18. Кога сте на отворено користете ги

• Кога на отворено ја користите електричната алатка, осигурете дека користите соодветен продолжен кабел кој е обележан како одобрен. Дополнителни безбедносни упатства

1. Кога ги користите листовите за пила со

тврди метални запци (обложени со јаглерод), се препорачува да користите сечила со негативен или малку позитивен агол на сечење. Не користете листови за пила со длабоки запци за сечење. Истите можат да го зафатат заштитниот капак.

2. Внимание: Пред да започнете со работа,

најпрво внимателно склопете ги сите делови. Следете ја процедурата како што е укажано.

3. Доколку не сте запознаени со користење на

ваква машина, најдобро ќе биде најпрво да се информирате од професионалец, инструктор или техничар.

4. Пред да го извршите процесот, секогаш

прицврстувајте или цврсто притискајте го работниот дел кон водичот на пилата. Се претпочита користење на поставки за прицврстување во однос на користењето на Вашите раце.

5. Важно: Доколку го држите работниот дел

со рацете во текот на процесот кој треба да се изврши, одржувајте минимално растојание од 100 mm од листот за пилата.

6. Секогаш притискајте го работниот дел кон

7. Одржувајте го остар листот за пилата и

редовно проверувајте дали истата ротира слободно без никакви абнормални вибрации. Доколку е потребно, заменете го листот за пилата.

8. Пред да го започнете процесот, дозволете

машината слободно да ротира се додека не го достигне максималниот број на вртења.

9. За подолг работен век на машината,

одржувајте ги воздушните доводи кои се наоѓаат на задниот дел и на долниот дел од клупата на машината за сечење, како и електричниот мотор. Куповите од прашина мора да се отстрануваат.

10. Пред да започнете со обработка, секогаш

заклучувајте ги поставките за различен степен.

11. Единствено купувајте соодветни листови за

пила со број на вртења од најмалку 6.000 вртења во минута.

12. Користете единствено правилен лист за пила.

Премногу малите или премногу големите листови за пила се исклучително опасни.

13. Редовно проверувајте го листот за пилата за

какви било неисправности. Доколку е потребно, заменете го листот за

14. Подмачкајте го новиот лист за пила и

исчистете ги ободите пред да го склопите новото сечило. Потоа, склопете го сечилото во точен правец и цврсто повлечете ги ободите со користење на централната завртка.

15. Единствено користете оригинални ободи.

Сите останати типови не се соодветни.

16. Никогаш не работете без заштитниот капак од

17. Подвижниот дел до заштитниот капак исто

така треба да остане склопен.

18. Никогаш не го подмачкувајте листот за пилата

19. Секогаш држете ги рацете подалеку од

патеката на листот за пилата.

20. Никогаш не го подигајте работниот дел

зграпчувајќи го со рацете долж или позади листот за пилата.

21. Осигурете дека работниот дел никогаш не го

допира листот за пилата пред да биде вклучена машината.

22. Никогаш не обработувајте метал или типови

на камен со оваа машина.

23. Користете помагала за потпора при работење

со долги работни делови.

24. Никогаш не ја користете машината во опасна

средина, односно каде се присутни запаливи гасови или течности.

25. Никогаш не ја оставајте машината без надзор

доколку истата не е исклучена од главниот довод на електрична енергија.

26. Доколку слушнете абнормални звуци,

обидете се да ги утврдите или однесете ја машината кон овластен монтер или друштво за поправка.

27. Доколку одреден дел е расипан или оштетен,

веднаш заменете или поправете го истиот.

28. Никогаш не стојте на патеката од листот

за пилата, туку застанувајте од левата или од десната страна на клупата на пилата.142

29. Вашите раце треба да бидат поставени до

патеката на листот за пилата.

30. Секогаш користете го туркачот наместо

Вашите раце за да го турнете дрвото низ пилата.

31. Секогаш поставувајте го дрвото пред клупата

да се користи прилагодливиот водич и мора да се отстрани оградата.

33. Никогаш не ја користете оградата како

линеарна мерка за сечење на греди.

34. Доколку листот за пилата е блокиран: најпрво

исклучете ја машината пред да се обидете да ја поправите неисправноста.

35. Избегнувајте отскокнување назад на работните

делови во Ваш правец со преземање на следите мерки:

Секогаш користете остри листови за пила.

• Не сечете премногу мали работни делови.

• Никогаш не го отпуштајте работниот дел додека истиот целосно не помине низ

• Секогаш прилагодувајте го водичот паралелно во однос на листот за пилата.

• Никогаш не ја отстранувајте заштитата

36. Пред да продолжите со сечење, осигурете

дека стоите цврсто и дека Вашите раце се наоѓаат потребната позиција.

37. Никогаш не ја чистете машината со

разредувачи. За чистење користете единствено влажно платно.

38. Не користете листови за пила кои се оштетени

39. Заменете ја влошката за маса кога ќе се

се специфицирани од страна на произведувачот и кои се предвидени за работење со дрво или слични материјали согласно со EN847-1.

41. Внимавајте избраниот лист за пила да биде

наменет за материјалот кој треба да се сече.

42. Кога сечете поврзете ја столната пила кон уред

за собирање на прашина.

43. Користете точно прилагодување за ножот за

44. Користете точно прилагодување за горниот

штитник на листот за пилата.

45. Внимавајте кога ги поставувате деловите во

Кога го менувате листот за пилата, осигурете ширината на сечилото да не биде помала и дебелината на главното сечило од листот за пилата не биде поголема од дебелината на ножот за сечење. Носете лична опрема за заштита, истата може да вклучува:

• Заштита за слух за да се намали ризикот од загуба на слухот

• Заштита за дишење за да се намали ризикот од вдишување на штетна прашина

• Ракавици кога се работи со сечила и груби материјали (препорака, кога е практично, листовите за пилата да се носат во контејнер) Предупредување! Не користете HSS

• Кога не го користите туркачот, поставете го во држачот.

• Користете туркач или парче за туркање за да го водите работното парче. Предупредување! Не ја користете пилата за правење отвори или

• Користете единствено листови за пила чија максимална брзина е најмалку брзината која е укажана на пилата и е соодветен за материјалот кој треба да се

• Во текот на транспортот, горниот дел од листот за пилата треба да биде покриен од

Веднаш исклучете ја машината доколку

• Дефектен приклучок за главен довод на електрична енергија или спроводник од главниот довод на електрична енергија.

• Дефектен прекинувач.

• Прегревање на машината.

• Чад или мирис предизвикан од загорена изолација.143

Електрична безбедност Кога користите електрични машини секогаш внимавајте на безбедносните прописи кои се применуваат во Вашата земја со цел да го намалите ризикот од пожар, струен удар и лична повреда. Прочитајте ги следните безбедносни упатства, како и приложените безбедносни упатства. Секогаш проверувајте дали напојувањето со електричната енергија е соодветно со напонот на плочата со номинални вредности. Заменување на кабли или приклучоци Веднаш фрлете ги старите кабли и приклучоци кога истите ќе бидат заменети со нови. Опасно е да се вметнува приклучок од разлабавен кабел во ѕидната приклучница. Користење на продолжни кабли

• За обезбедување напојување со електрична енергија за оваа машина секогаш користете неоптоварен кабел и/или продолжен кабел со проводници од најмалку 1,5 mm2 и заштита со осигурувач од 16 A. Осигурете дека овој продолжен кабел не е подолг од 20

• Оваа машина може да биде вклучена кон еднофазна мрежа (230-240 V/50 Hz). Доколку не сте сигурни во заземјувањето на електричната инсталација, најпрво консултирајте се со електричар. Напојување со електрична енергија

• Моторот е опремен со прекинувач за оптоварување. Доколку столната кружна пила се преоптовари, прекинувачот за преоптоварување автоматски ја исклучува опремата за да ја заштити столната кружна пила од оптоварување. Доколку се активира прекинувачот за преоптоварување, исклучете ја столната кружна пила со користење на прекинувачот ON/OFF (ВКЛУЧИ/ИСКЛУЧИ) (8) и почекајте додека се излади столната кружна пила. Потоа, притиснете на прекинувачот ON/OFF (ВКЛУЧИ/ИСКЛУЧИ) (8) и престартувајте ја столната кружна пила.

. УПАТСТВА ЗА СКЛОПУВАЊЕ Состав на подвозјето Слика A4 Прво составете ги сите делови пред цврсто да ги затегнете сите

• Свртете ја машината наопаку, поставете парче картон одоздола за да не ја оштетите површината.

• Монтирајте ги нозете (15) (4 парчиња) со по една потпора за продолжувач (13) (4 парчиња) на една нога на четирите ќошиња од телото и користете ги долгите завртки (16) со навртки (2 парчиња на една нога) (Слика B1)

• Осигурете дека потпорите за продолжувачите (13) се монтирани како што е покажано на Слика B1

• Монтирајте го напречниот долг амортизер (22A) (2 парчиња) помеѓу нозете на предната и задната страна на машината. Користете мали завртки (25) со навртки (8 парчиња).

• Монтирајте го напречниот краток амортизер (22B) (2 парчиња) помеѓу нозете на двете страни на машината. Користете мали завртки (25) со навртки (8 парчиња).

• Поставете ги гумените подлошки за нозе (23) (4 парчиња)

• Монтирајте ги дополнителните нозе (24) (2 парчиња) на задната страна од машината и користете ги кратките завртки (26) со навртки (4 парчиња) Состав на екстензиите Слика B1, машината уште е свртена

• Монтирајте ги продолжувачите (3) (2 парчиња) на масата и користете ги кратките завртки (17) со навртки (4 парчиња).

• Монтирајте ги потпорите за продолжувачите (13) на продолжувачите (3) и користете ги кратките завртки (17) со навртки (4 парчиња)

• Свртете ја машината назад на нејзините нозе. Со користење на отворите во потпорите за продолжувачите, осигурете дека продолжувачите се порамнети со масата.144

Склопување на ножот за сечење Слика A4, C

• Со користење на шрафцигер, отстранете ја влошката (21) од масата (Слика G1).

• Разлабавете го шрафот за фиксирање (28) (Слика C1)

• Подигајте го ножот за сечење додека длабочината помеѓу столната кружна пила и горниот раб од ножот за сечење не достигне приближно 110 mm (Слика C2)

• Растојанието помеѓу ножот за сечење и обрачот со запци од листот за пила мора да изнесува помеѓу 3 и 5 mm (Слика C3).

• Врвот од ножот за сечење не смее да биде понизок од 5 mm од врвот на забецот, како што е покажано на Слика C3 Прикачување на штитникот Слика C4

• Целосно свртете го листот за пилата нагоре (за упатства за прилагодување на висина види поглавје 4)

• Повлечете го копчето (19) од штитникот (5) и додека го влечете копчето поставете го штитникот над ножот за сечење (20)

• Ослободете го копчето и осигурете дека клинот влегува во отворот

• Прицврстете го штитникот со затегнување

Составување на екстракторот на прашина Слика D

• Склопете го одводот за извлекување на прашина како што е покажано на Слика D

• Прикачете правосмукалка кон поврзување за уред за вшмукување (27) (Слика D) Прикачување на паралелниот водич Слика E

• Прикачете го паралелниот водич (2A) на десната страна од листот за пила на масата.

• Заклучете го водичот со притискање на рачката (Слика E) Прикачување на држачот на паралелниот

Скциа I Паралелниот водич може да се чува користејќи ги клиновите на држачот (30). Монтирајте ги клиновите на држачот (30) со помош на завртки со навртки со мазна глава (29). Држачите може да се монтираат како што е прикажано на Скица I1 или како што е прикажано на Скица I2. Прикачување на надолжниот водич за точно

• Лизнете го водичот во отворот од масата на левата страна од листот за пила Слика A1 Склопување или замена на листот за пила Слика G Пред да пристапите кон замена или склопување на листот за пилата, најпрво отповрзете го приклучокот од главното напојување со електрична енергија. Стрелката која е означена на листот за пилата, која го укажува правецот на ротирање, мора да покажува во ист правец како и стрелката која е означена на машината, а пак запците од листот за пилата мора да бидат свртени надолу на предниот дел од пилата.

• Со користење на шрафцигер, отстранете ја влошката (21) од масата. Слика G1

• Целосно свртете го нагоре листот за пилата. (За упатства за прилагодување на висина види поглавје 4)

• Разлабавете ја навртката со клучевите (14) (Слика G2)

• Отстранете ја навртката и надворешниот обод од оската за листот за пила. (Слика G3)

• Лизнете го новиот лист за пила преку оската за лист за пила и поставете нов лист

• Повторно поставете го надворешниот обод и поставете ја навртката.

• Прицврстете ја навртката со користење на клучевите.

• Повторно вратете ја назад влошката во масата и прицврстете го шрафот.

Вклучување/исклучување Слика A1 (8)

• За да ја вклучите машината, притиснете го прекинувачот во позиција „1“.145

• За да ја исклучите машината, истиот прекинувач треба да го притиснете во позиција „0“

• Секогаш држете ги каблите од главното напојување со електрична енергија подалеку од подвижните делови. Со користење на 2 во 1 рачката, прилагодете го аголот и висината на листот за пилата Слика A2 Користење на подесувањето за висина

• Свртете ја рачката (9) во правец на стрелките од часовникот за да го подигнете листот за пилата

• Свртете ја рачката во правец спротивен на стрелките од часовникот за да го спуштите листот за пилата

• Осигурете дека листот за пилата е секогаш приближно 2 mm повисоко од вкупната дебелина на материјалот кој треба да се сече. Користење на подесувањето за агол Слика G4

• Малку разлабавете го копчето (10)

• Притиснете ја рачката (9) кон машината и свртете ја во правец спротивен на стрелките од часовникот за да го прилагодите листот за пилата во неговиот агол.

• Прицврстете го копчето (10) Користење на паралелен водич Скица A1, E, J1, J2 Паралелниот водич (2A) е опремен со екстензија за водење (2B). Eksenzijata на водичот може да се користи на два различни начини, во зависност од дебелината на дрвото. За подебело дрво, екстензијата на водичот (2B) треба да се монтира како што е прикажано на скица J1. За потенко дрво, екстензијата на водичот (2B) треба да се монтира како што е прикажано на скица J2.

• Отклучете го водичот со притискање на рачката нагоре (Скица E)

Малку олабавете ги навртките со крилца (2C)

• Извадете ја екстензијата на водичот (2B) од паралелниот водич (2A) со лизгање од паралелниот водич

• Свртете ја екстензијата на водичот во саканата позиција и лизнете го назад кон паралелниот водич

• Стегнете ги навртките со крилца (2C) Упатства за работење Постојат два типа на методи за сечење:

• Должинско сечење (Слика H1) Сечење на работното парче по должината на текстурата на дрвото

• Напречно сечење или отсекување со користење на надолжниот водич за точно сечење (Слика H2) Напречно отсекување на работното парче И за двата методи на сечење мора да се користи една од оградите. Затоа, никогаш не вршете сечење без

Внимание! Пред да започнете со сечење, најпрво проверете го следното:

1. Дали е прицврстен листот за пилата?

2. Дали се прицврстени рачките за

3. Дали е оградата паралелно поставена во

однос на листот за пилата?

4. Дали соодветно функционира заштитниот

5. Дали носите заштитни очила?

6. Дали листот за пилата се трие од некој дел?

Апсолутно е неопходно да ги земете предвид овие точки пред да започнете со работа! Должинско сечење

• Прицврстете ја оградата според точната позиција на мерење и отстранете водичот за отсекување од носачот на клупата.

• Лесно притиснете го дрвото кон клупата и дозволете да се лизне кон оградата за отсекување. Пред да го вклучите моторот задржете најмалку 3 cm растојание од пред листот за пилата. Страната на дрвото која се наоѓа наспроти оградата мора да биде сосема право. Држете ги рацете најмалку 10 cm подалеку од патеката на пилата која ќе се следи.146

да го отстраните дрвото, исклучете го моторот и задржете ја оваа позиција сè додека листот за пилата целосно запре.

• Никогаш не го влечете назад дрвото. Доколку е потребно, исклучете го моторот и задржете ја позицијата сè додека листот за пилата целосно запре. Напречно сечење со вертикален надолжен водич за точно сечење Овој метод е практично ист, освен тоа што листот за пилата е поставен во потребниот

На десната страна од листот за пилата поставете ја оградата за напречно сечење. Никогаш не сечете премногу мали парчиња дрво. Никогаш не ги користете рацете за да извршувате комплицирани

Напречно сечење со хоризонтален надолжен водич за точно сечење Со овој метод, оградата за напречно сечење мора да биде прицврстена во потребниот агол. Цврсто држете го притиснато работното парче кон оградата за напречно сечење и клупата пред да започнете со отсекување.

Пред да започнете со извршување на одржување врз моторот, осигурете дека кон машината нема доток на електрична енергија. Овие машини се дизајнирани за работење во подолг временски период со минимално одржување. Континуираното задоволително работење зависи од соодветното одржување на машината и редовното чистење на истата. Транспортирање на столната кружна пила Пред да ја транспортирате столната кружна пила, мора да се преземат следните чекори:

• Извлечете го приклучокот од главното напојување со електрична енергија

• Свртете го тркалото (9) (Слика A2) во правец спротивен од правецот на стрелките

• Вклучете го моторот и почекајте додека листот на пилата не го достигне максималниот број на вртења пред да започнете со сечење.

• Додека го држете притиснато дрвото кон клупата и оградата, внимателно турнете го дрвото низ листот за пилата без насилно да го туркате.

• Никогаш не го влечете назад работното парче. Доколку е потребно, најпрво исклучете го моторот без да ја менувате позицијата на работното парче. Должинско сечење со (вертикален) надолжен водич за точно сечење Овој метод е практично ист, освен тоа што листот за пилата се поставува во потребниот

Со овој тип на метод, оградата единствено може да се постави долж десната страна од листот за пила. Должинско сечење на мали работни

Претпоставете дека овој процес е исклучително опасен. Преземете ги сите потребни безбедносни мерки и постојано туркајте го работното парче (се додека не премине позади листот за пилата) со користење на туркач наместо со

• Отстранете ја оградата и поставете ја оградата за напречно сечење во десниот

• Прилагодете ја висината на листот за пилата (види должинско сечење).

• Притиснете го работното парче кон оградата за напречно сечење и држете го на најмалку 2,5 cm растојание од предниот дел на листот

• Вклучете го моторот и почекајте додека да се достигне максималниот број на вртења.

• Притиснете го работното парче кон оградата и клупата. Внимателно турнете го дрвото низ листот за пилата. Продолжете додека не го поминете листот за пилата. Потоа, пред147

• Не се користи ограда.

• Листот за пилата е подебел отколку ножот за сечење или не се користи ножот за сечење

• Листот за пилата мора да биде остар.

• Работното парче не е задржано во неговата позиција до завршување на сечењето.

• Копчето за затегнување на оградата за напречно сечење е разлабавено.

5. Висината и/или рачката за надолжниот

водич за точно сечење е блокирана

• Струготините и прашината мора да се отстрануваат.

6. Моторот има потешкотии да го достигне

максималниот број на вртења

• Продолжниот кабел е премногу тенок и/или премногу долг.

• Напонот на главното напојување со електрична енергија е помал од 230-240 V.

• Машината не е прицврстена на работната

• Рамката не е порамнета со подот.

• Листот за пилата е оштетен.

8. Електромоторот работи нерамномерно

• Истрошени се јаглеродните четкички. Заменете ги јаглеродните четкички и консултирајте се со Вашиот овластен

Одржувајте ги чисти отворите за вентилација за да спречите прегревање на моторот. Редовно чистете го куќиштето на машината со меко платно, по можност по секоја употреба. Отстранувајте ја прашината и нечистотиите од отворите за вентилација. Доколку нечистотиите не можат да се отстранат, користете меко платно натопено со вода и сапун. Никогаш не користете растворувачи како, бензин, алкохол, вода со амонијак итн. Овие растворувачи можат да ги оштетат пластичните делови. Подмачкување За машината не е потребно дополнително подмачкување. од часовникот, спуштете го сечилото колку што е возможно подолу

• Отстранете ги сите додатоци кои не можат цврсто да бидат монтирани на електричната

Доколку е возможно, поставете неупотребен лист за пила во контејнер за транспорт

• Намотајте го кабелот од главното напојување со електрична енергија и врзете го истиот

• За подигнување или транспорт, носете држејќи ја главната маса (1)(Слика A1) Столната кружна пила секогаш треба да се носи од две лица со цел да се избегнат повреди на грбот.

Во случај доколку машината соодветно не функционира, ние подолу Ви нудиме неколку возможни причини и соодветни решенија за

• Приклучокот не е приклучен кон главното напојување со електрична енергија.

• Истрошени се јаглеродните четкички. Заменете ги јаглеродните четкички и консултирајте се со Вашиот овластен

2. Работните парчиња се заглавуваат во

ножот за сечење во текот на обработката

• Листот за пилата мора да биде порамнет (Слика G).

3. Сечењето на пилата не е мазно

(истрошено по рабовите)

• Листот за пилата мора да биде остар.

• Листот за пилата бил склопен од назад кон

• Листот за пилата е покриен со смола или струготини.

• Листот за пилата не е соодветен за овој

4. Работното парче го допира задниот дел

од листот за пилата и скока нагоре

• Ножот за сечење мора да биде порамнет (Слика G).148

Неисправности Доколку дојде до неисправност, на пример по абење на одреден дел, Ве молиме контактирајте го Вашиот локален овластен застапник за производи од Ferm. На задниот дел од овој прирачник можете да пронајдете детален преглед на делови во кој се прикажани деловите кои можат да се нарачаат.

Дефектни и/или отфрлени електрични или електронски апарати треба да се собираат на соодветни локации за рециклирање. Само за земји од ЕУ Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веќе не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин.
