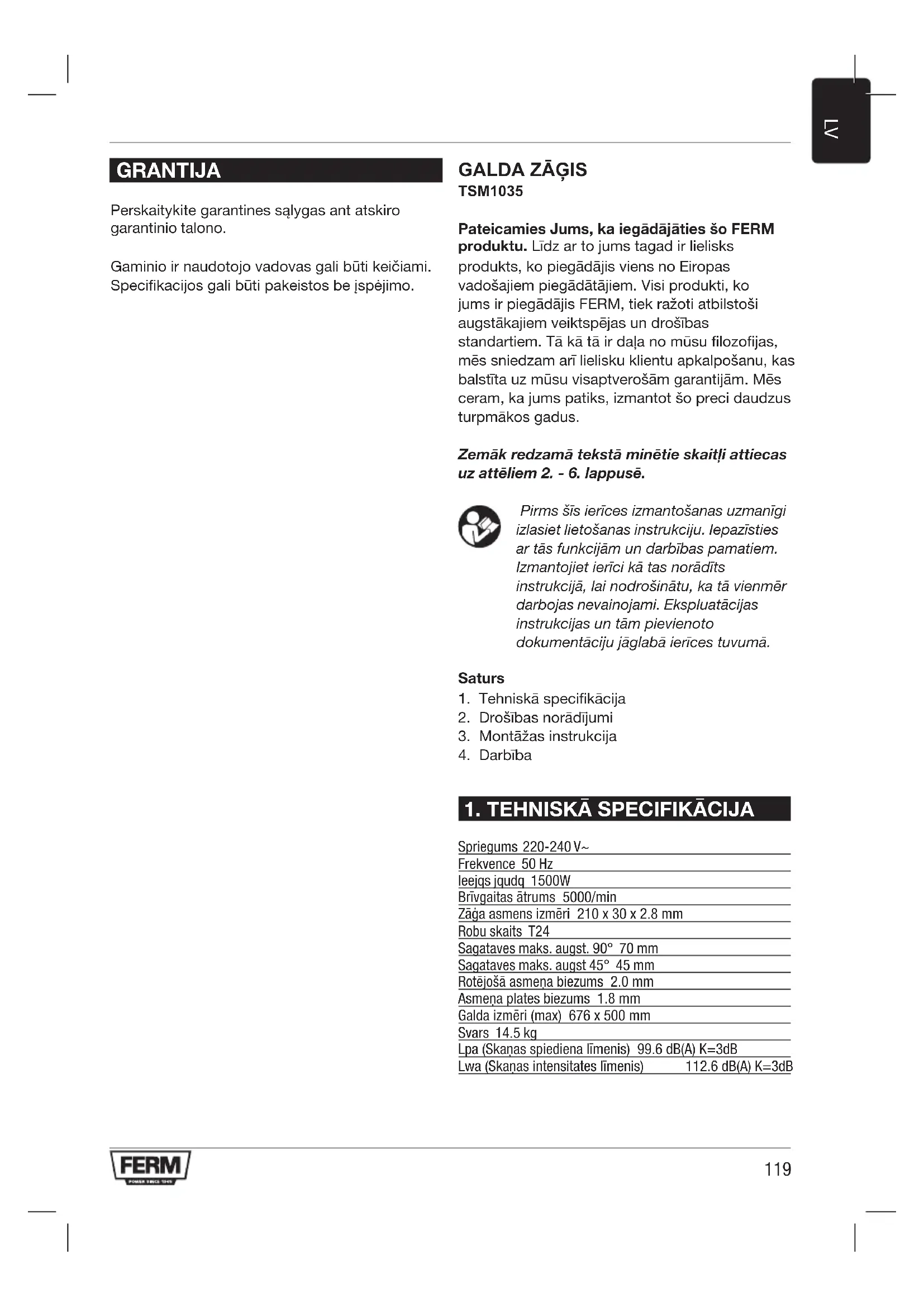

TSM1035 Pateicamies Jums, ka iegādājāties šo FERM produktu. Līdz ar to jums tagad ir lielisks produkts, ko piegādājis viens no Eiropas vadošajiem piegādātājiem. Visi produkti, ko jums ir piegādājis FERM, tiek ražoti atbilstoši augstākajiem veiktspējas un drošības standartiem. Tā kā tā ir daļa no mūsu filozofijas, mēs sniedzam arī lielisku klientu apkalpošanu, kas balstīta uz mūsu visaptverošām garantijām. Mēs ceram, ka jums patiks, izmantot šo preci daudzus turpmākos gadus. Zemāk redzamā tekstā minētie skaitļi attiecas uz attēliem 2. - 6. lappusē. Pirmsšīsierīcesizmantošanasuzmanīgi izlasiet lietošanas instrukciju. Iepazīsties artāsfunkcijāmundarbībaspamatiem. Izmantojietierīcikātasnorādīts instrukcijā,lainodrošinātu,katāvienmēr darbojas nevainojami. Ekspluatācijas instrukcijasuntāmpievienoto dokumentācijujāglabāierīcestuvumā. Saturs

1. Tehniskā specifikācija

2. Drošības norādījumi

Informācija par produktu A attēls

1. Zāģa galds ar diviem lineāliem

2A. Paralēlā vadīkla 2B. Vadīklas pagarinājums 2C. Spārnuzgriežņi

3. Pagarinājumi (2 gab.)

4. Putekļu atsūkšana

6. Leņķzāģēšanas vadīkla

7. Virzošais lineāls

8. Ieslēgšanas/izslēgšanas slēdzis

9. Regulēšanas rokturis divi vienā

10. Bloķēšanas kloķis

11. Elektriskā kontaktdakša

12. Zāģripas lineāla leņķdzelzis

13. Pagarinājuma atbalsts (4 gab.)

16. Garās bultskrūves ar uzgriežņiem (8 gab.)

17. Mazās bultskrūves ar uzgriežņiem

pagarinājumiem (8 gab.)

18. Putekļu atsūkšanas savienojums

19. Zāģripas aizsarga kloķis

23. Gumijas pēda (4 gab.)

24. Papildus kājas (2 gab.)

25. Mazās bultskrūves ar uzgriežņiem

šķērsbalstiem (16 gab.)

26. Mazās bultskrūves ar uzgriežņiem papildus

27. Savienojums putekļsūcējam

28. Fiksācijas skrūve

29. Vagona tipa skrūves ar uzgriežņiem

Pirmkārt, pārbaudiet, vai piegādes laikā transportējot nekas nav bojāts un / vai ir visas detaļas.

2. DROŠĪBAS NORĀDĪJUMI

Simbolu izskaidrojums Šajā instrukcijā un arī uz šīs ierīces ir izmantoti šādi simboli. Apzīmēievainojuma,nāvesvaiinstrumenta bojājumarisku,janetiekievērotišajā rokasgrāmatāsniegtienorādījumi Brīdinājums!Elektriskāsstrāvastrieciena risks Neļautapkārtējiempietuvotiesierīcei. Neļaujiettuvumāatrastiesnepiederošām personām Nēsājietaizsargbrilles Nēsājietausuaizsargus.Trokšņa iedarbībāvaratzaudētdzirdi. Valkājietputekļumasku. Bīstamāzona!Turietrokastāluno zāģēšanaszonas,kamēriekārtadarbojas. Ievainojumabriesmas,janonāksaskarē arzāģripu. IIklasesmašīna-Divkāršaizolācija-Jums navnepieciešamiiezemējumaspraudņi. Apstrādājamais materiāls Šis elektroinstruments ir paredzēts kā stacionāra iekārta, lai izgatavotu taisni, gareniski un šķērsām zāģētu cietu un mīkstu koksni, kurā nav svešķermeņu, piemēram, naglas, skrūves un java. UZMANĪBU! Lai aizsargātu pret elektriskās strāvas triecienu, no traumām un uguns, lietojot elektriskus instrumentus, ir jāievēro šādi galvenie drošības pasākumi. Pārliecinieties, ka esat izlasījuši visus šos norādījumus pirms izmantojat šos elektroinstrumentus; saglabājiet drošības bukletu.121

1. Vienmēr uzturiet savu darbavietu tīru un kārtīgu.

• nekārtīga darbavieta var izraisīt nevēlamus negadījumus.

2. Apsveriet ārējo apstākļu ietekmi.

• Sargiet elektroinstrumentu no lietus.

• Nelietojiet elektroinstrumentu mitrā vai slapjā vidē.

• Pārliecinieties, ka jūsu darba telpā ir pietiekams apgaismojums.

• Nelietojiet elektroinstrumentu vietās, kur pastāv ugunsgrēka vai sprādziena briesmas.

3. Lai pasargātu sevi no elektriskās strāvas

• Izvairieties no ķermeņa saskares ar iezemētām daļām (piem. caurulēm, radiatoriem, elektriskajām plītīm, ledusskapjiem u.c.)

4. Nepieļaujiet citu cilvēku atrašanos

elektroinstrumenta tuvumā.

• It sevišķi bērnu; neļaujiet viņiem pieskarties jūsu elektroinstrumentiem vai kabelim un neļaujiet tiem atrastie darba zonā.

• Elektroinstrumenti, kuri netiek izmantoti, jāuzglabā sausā un bērniem nepieejamā vietā.

6. Nepārslogojiet savu elektroinstrumentu.

• Jūs strādāsiet labāk un drošāk norādītajā jaudas diapazonā.

• Nelietojiet elektroinstrumentu nolūkam, kuram tas nav paredzēts. Piemēram, jūs nevarat zāģēt koka zarus vai baļķi, izmantojot rokas zāģi

8. Valkājiet piemērotu apģērbu

• Nevalkājiet vaļīgu apģērbu vai rotaslietas; tie var ieķerties kustīgajās daļās

• Strādājot ārpus telpām, ir ieteicami neslīdoši apavi

• Gariem matiem izmantojiet matu tīkliņus

9. Izmantojiet aizsarglīdzekļus

• Valkājiet aizsargbrilles

• Veicot darbus, kas rada putekļus, izmantojiet elpošanas masku.

10. Pievienojiet vakuuma iekārtu

• Ja savienojums ar vakuumu un ķērāju ir pieejams, tad ir skaidrs, ka tādā gadījumā tie ir savienoti un tiek izmantoti pareizi

11. Neizmantojiet kabeli mērķiem, kam tas nav

• Neizmantojiet savienotāja kabeli, lai izrautu to no kontaktligzdas. Aizsargājiet kabeli no karstuma, eļļas un asām malām

12. Nostipriniet elektroinstrumentu

• Izmantojiet skavas, lai turētu elektroinstrumentu. Tas ir drošāk, nekā pieturēt to ar savu roku.

13. Izvairieties no nedabiskas pozas

• Tas nodrošinās stabilitāti un palīdzēs noturēt līdzsvaru.

14. Uzturiet instrumentus darba kārtībā un pienācīgi

• Uzturot griešanas instrumentus asus un tīrus, tie labāk strādās, un darbs ar tiem būs drošs.

• Ievērojiet eļļošanas un instrumentu detaļu maiņas norādījumus

• Pārbaudiet pagarinātājus regulāri un ļaujiet kvalificētam ekspertam remontēt jebkādus bojājumus.

• Pārbaudiet pagarinātājus regulāri un aizstājiet tos, ja tie ir bojātie.

• kad jūs neizmantojiet elektroinstrumentus, kad veicat apkopi un, kad maināt to detaļas, piemēram, lāpstiņas, urbjus un griezējus

16. Neatstājiet atslēgas instrumenta iekšpusē

• Pirms ieslēgšanas pārliecinieties, ka atslēgas un uzstādīšanas instrumenti ir tīri

• Pārliecinieties, ka jauda ir izslēgta, kamēr jūs savienojiet kontaktdakšu ar rozeti.

18. Izmantojiet pagarinātāju, kad j esat ārā

• Lietojot elektroinstrumentu ārā, pārliecinieties, ka izmantojiet atbilstošu un ar markējumu apstiprinātu pagarinātāju Papildu drošības instrukcijas

1. Lietojot zāģa asmeņus ar cietmetāla zobiem

(oglekļa smailēm) ir ieteicams izmantot asmeņus ar negatīvu vai nedaudz pozitīvu griešanas leņķi. Nelietojiet zāģa asmeņus ar dziļi izgrieztiem zobiem. Tie var aizķerties aiz aizsargvāciņa.

2. Uzmanību: Pirms darba uzsākšanas rūpīgi

samontējiet visas detaļas. Ievērojiet norādīto procedūru.122

3. Ja jūs nekad neesat lietojis šo mašīnu, labāk

būtu, ja jūs konsultētos ar kādu speciālistu, kā piemēram instruktoru vai tehniķi.

4. Pirms darba procesa uzsākšanas, vienmēr

piestipriniet vai stingri piespiediet sagatavi pie vadīšanas dēlīša, Lietojot visus fiksējošā komplektā esošos piederumus, sagatavi ieteicams pieturēt arī ar rokām.

5. Svarīgi: Ja jūs pieturat apstrādājamo detaļu ar

rokām, lai veiktu darba procesu, saglabājiet kā minimālo distance līdz zāģa asmenim 100 mm.

6. Vienmēr piespiediet apstrādājamo detaļu pie

7. Uzglabāt zāģa asmeni asu un regulāri pārbaudīt,

vai tas griežas brīvi, bez neparastām vibrācijām. Ja nepieciešams, nomainiet zāģa asmeni.

8. Pirms darba uzsākšanas, ļaujiet mašīnai brīvi

rotēt, līdz tā sasniedz maksimālo apgriezienu skaitu

9. Lai mašīna ilgāk kalpotu, uzturiet kārtībā

gaisa ieplūdes atveres galda zāģmašīnas un elektromotora aizmugurē un apakšā. Sakrājušies putekļi jānotīra.

10. Pirms darba uzsākšanas vienmēr izslēdziet

dažādu pakāpju uzstādījumus.

11. Iegādājities piemērotus zāģa asmeņus ar

apgriezienu skaitu vismaz 6000 apgriezieniem minūtē.

12. Izmantojiet tikai pareizā izmēra zāģa asmeni.

Lietot pārāk mazu vai pārāk lielu zāģa asmeni ir ļoti bīstami.

14. Ieeļojiet jauno zāģa asmeni un pirms

uzmontēšanas notīriet atlokus. Tad uzmontējiet asmeni pareizā virzienā un ar centrālās skrūves palīdzību stingri pievelciet atlokus.

15. Izmantojiet tikai oriģinālos atlokus. Visi citi

veidi nav piemēroti.

16. Nekad nestrādājiet, ja uz zāģa asmens nav

17. Aisargvāka kustīgajai daļai arī ir jāpaliek

18. Nekad neeļojiet zāģa asmeni, kamēr tas rotē.

19. Nekad neturiet rokas uz zāģa asmens trases.

20. Nekad nenoņemiet apstrādājamo detaļu,

pieskaroties ar rokām gar vai aiz zāģa asmeņa.

21. Pārliecinieties, lai apstrādājamā detaļa nekad

nepieskartos zāģa asmenim, pirms mašīna nav ieslēgta.

22. Ar šo mašīnu nekad nevar apstrādāt

priekšmetus no metāla vai akmens.

23. Lai atbalstītu lielas apstrādājamās detaļas,

izmantojiet atbalsta palīglīdzekļus.

24. Nekad nelietojiet mašīnu bīstamā vidē, kur

tuvumā atrodas viegli uzliesmojošas gazes vai šķidrumi.

25. Nekad neatstājiet mašīnu bez uzraudzības,

pirms neesat to atvienojuši no elektrotīkla sprieguma.

26. Ja jūs dzirdat neparastus trokšņus, mēģiniet

nekavējoties to nomainiet vai salabojiet.

28. Nekad nestāviet pret zāģa asmeni, bet gan

stāviet zāģgalda labajā vai kreisajā pusē.

29. Tādā veidā jūsu rokas atradīsies blakus zāģa

30. Vienmēr izmantojiet grūžamo nūjiņu, lai nevirzītu

koksni caur zāģi ar rokām.

31. Vienmēr novietojie koksni zāģa galda priekšējā

daļā un tad virziet to tālāk uz aizmuguri.

32. Leņķu veidošanai ir jālieto vienīgi regulējamais

vadīšanas līzdeklis un aizsargs ir jānoņem.

33. Nekad nelietojiet aizsargu kā lineāru mēru, lai

34. Ja zāģa asmens ir bloķēts, vispirms izslēdziet

mašīnu, pirms mēģiniet novērst vainu.

35. Jūs Izvairīsieties no tā, lai apstrādājamās detaļas

netrāpītu atpakaļ jūsu virzienā, ja ievērosiet šādu piesardzību:

• Vienērizmantojietasuszāģaasmeņus.

• Nezāģējietpārākmazasapstrādājamās detaļas.

• Nekadneatbrīvojietapstrādājamāsdetaļas pirmstāsnavizgājušascaurizāģim.

• Vienmērpielāgojiet,laivadīšanasdēlītis atrastosparalēlizāģaasmenim.

• Nekadnenoņemetzāģaaizsargu.

36. Pirms jūs turpinat zāģēšanu, pārliecinietiesm

vai jūs stāvat stingri un vai jūsu rokas atrodas vajadzīgā pozīcijā.

37. Mašīnas tīrīšanai nekad nelietojiet šķīdinātājus.

Izmantojiet tikai mitru drāniņu.

38. Nelietojiet zāģa asmeņus, kuri ir bojāti vai

39. Nomainīt galda ieliktni, kad tas ir nolietots.

40. Izmantojiet tikai ražotāja norādītos zāģa

asmeņus, kas paredzēti koka vai līdžigu materiālu sagatavošanai saskaņā ar EN847-1.123

41. Ievērojiet, ka zāģa asmens izvēle ir atkarīga no

42. Kad jus zāģējat, pievienojiet galda zāģim putekļu

43. Rotējošo nazi lietojiet un regulājiet pareizi.

44. Augšējo zāģa asmeni lietojiet un regulējiet

45. Uzmanieties iezāģējot rievas.

Mainot zāģa asmeni, pārliecinieties, vai asmens platums nav mazāks un vai zāģa galvenā asmens biezums nav lielāks par rotējošā naža biezumu. Lietojiet individuālos aizsardzības līdzekļus, kuros ietilpst

• Līdzekļi dzirdes aizsardzībai, lai mazinātu risku zaudēt dzirdi.

• Elpošanas ceļu aizsardzība, lai samazinātu risku ieelpot kaitīgus putekļus

• Cimdi, ja jāņem rokās asmeņi un raupji materiāli(ieteikums, zāģa asmeņus, ja tas jādara, manipulējiet, turot virs konteinera) Uzmanību!NelietojietHSSasmeņus.

• Grūžamo nūjiņu ievietojiet turētājā, kad to nelietojiet.

• Lai vadītu apstrādājamo detaļu, izmantojiet grūžamo nūjiņu vai grūžamo paliktni. Uzmanību!Nelietojietzāģi,laiveidotu izciļņusunrievas. Izmantojiet tikai zāģa asmeņus, kuru maksimālais ātrums ir vismaz tāds, kāds ir norādīts uz zāģa un ir piemērots materiāla zāģēšanai. Transportēšanas laikā zāģa asmens augšējā daļa ir jāaizklāj ar aizsargu. Izslēdziet mašīnu katru reizim kad jūs pamanāt:

• Bojātu elektrotīkla kontaktdakšu vai elektrotīkla pievadu.

• Dūmus vai smaku, ko izraisījusi piedegusi izolācija. Elektriskā drošība Lietojot elektriskās mašīnas vienmēr ievērojiet drošības noteikumus, kas piemērojami jūsu valstī, lai samazinātu ugunsgrēka, elektriskās strāvas trieciena un ievainojumu riskus. Izlasiet šos drošības noteikumus, kā arī pievienotos drošības norādījumus! Vienmērpārliecinieties,vaistrāvas padeve padeve atbilst spriegumam, kas minētsuzdatdatuplāksnītes. Kabeļu un kontaktspraudņu nomaiņa Nekavējoties izmetiet vecos kabeļus un kontaktspraudņus, kad esat tos nomainījuši pret jauniem. Ir bīstami ievietot kontaktspraudni vai vaļēju kabeli sienas kontaktligzdā. Pagarinātāju izmantošana

• Lai piegādātu elektrisko strāvu šai mašīnai vienmēr izmantojiet nenoslogotu līniju un / vai pagarinātāja kabeli ar vadītājiem vismaz 1,5 mm2 un aizsargātu ar 16 A drošinātāju. Pāliecinieties, vai šis pagarinātāja kabelis nav garāks par 20 metriem.

• Šī mašīna var tikt pieslēgta vienfāzes tīklam (230-240 V/50 Hz).Ja jums ir šaubas par elektrības piegādes iezemējumu, vispirms konsultējieties ar elektriķi. Enerģijas padeve

• Motors ir aprīkots ar pārslodzes slēdzi. Ja galda zāģis tiek pārlādēts, pārslodzes slēdzis automātiski izslēdz iekārtu, lai aizsargātu galda zāģi no pārkaršanas. Ja pārslodzes slēdzis nedarbojas, izslēdziet galda zāģi, izmantojot ieslēgšanas / izslēgšanas slēdzi (8) un pagaidiet, kamēr galda zāģis atdziest. Pēc tam nospiediet ieslēgšanas / izslēgšanas slēdzi (8) un restartējiet galda zāģi.

3. MONTĀŽAS INSTRUKCIJAS

Šasijas montāža A4 attēls Pirmspievilktvisasskrūves,vispirms samontējietvisasdetaļas.124

• Novietojiet mašīnu ar apakšu uz augšu, nolieciet kartona gabalu apakšā, lai jūs nesabojātu apakšējo virsmu.

• Uzmontējiet kājas (15) (4 gab.) ar vienu pagarinājuma balstu (13) (4 gab.) uz katru kāju rāmja četros stūros, lietojot garākās bultskrūves (16) ar uzgriežņiem (2 gab. uz kāju) (B1 attēls)

• Nodrošiniet, lai pagarinājuma balsts (13) būtu uzmontēts tāpat kā parādīts B1 attēlā

• Uzmontējiet garo šķērsstatni, (22A) (2 gab.) starp balsta kājām mašīnas priekšpusē un aizmugurē. Īsās bultskrūves (25) ar uzgriežņiem (8 gab.).

• Uzmontējiet īso šķērsstatni (22B) (2 gab.) starp balsta kājām mašīnas abās pusēs. Īsās bultskrūves (25) ar uzgriežņiem (8 gab.).

• Novietojiet gumijas pēdas (23) (4 gab.)

• Uzmontējiet papildus kājas (24) (2 gab) uz mašīnas aizmugures, izmantojot mazās bultskrūves (26) ar uzgriežņiem (4 gab.) Pagarinājumu montāža B1 attēls, mašīna joprojām atrodas ar kājām uz augšu

• Uzmontējiet pagarinājumus (3) (2 gab) pie galda, izmantojot mazās bultskrūves (17) ar uzgriežņiem (4 gab.).

• Uzmontējiet pagarinājumu atbalstu (13) pie pagarinājumiem (3), izmantojiet mazās skrūves (17) ar uzgriežņiem (4 gab.)

• Apgrieziet mašīnu atpakaļ uz tās kājām. Nodrošiniet, lai pagarinājumi tiktu nolīmeņoti pret galdu, izmantojot spraugas pagarinājumu balstos. Šķēlējnaža montāža A4, C attēls

• Noņemiet uzliku (21) no galda, izmantojot skrūvgriezi (G1 attēls).

• Atbrīvojiet fiksējošo skrūvi (28) (C1 attēls)

• Paceliet šķēlējnazi līdz dziļums starp zāģa galdu un augšējo šķēlējnaža malu ir aptuveni vienāds ar 110 mm (C2 attēls)

• Attālumam starp šķēlējnazi un zāģripas zobu aploci jābūt starp 3 un 5 mm (C3 attēls).

• Šķēlējnaža gals nedrīkst būt zemāks par 5 mm no zobu virsotnēm, kā parādīts C3 attēlā. Aizsarga piestiprināšana C4 attēls

• Pagrieziet zāģripu pilnībā uz augšu (instrukcijas augstuma regulēšanai skatiet 4. nodaļā)

• Pavelciet aizsarga (5) kloķi (19) un novietojiet to virs šķēlējnaža (20), velkot aiz kloķa

• Atlaidiet kloķi un pārliecinieties, ka tapa ieslīd caurumā

• Nostipriniet aizsargu, pievelkot kloķi Putekļu nosūkšanas iekārtas montāža D attēls

• Samontējiet putekļu nosūkšanas iekārtu kā parādīts D attēlā

• Pievienojiet putekļsūcēju pie savienojums putekļsūcējam (27) (D attēls) Paralēlās vadīklas piestiprināšana E attēls

Piestipriniet paralēlo vadīklu (2A) labajā zāģripas pusē uz galda.

• Fiksējiet vadīklu uz leju, spiežot uz leju rokturi (E attēls) Paralēlās vadotnes turētāja piestiprināšana I att. Paralēlo vadotni var uzglabāt, izmantojot turētāja skavas (30). Samontējiet turētāja skavas (30), izmantojot gremdgalvas skrūves ar uzgriežņiem (29). Turētājus var uzstādīt, kā parādīts I1 attēlā vai kā parādīts I2 attēlā. Leņķzāģēšanas vadīklas piestiprināšana A1 attēls

• Pārbīdiet vadīklu galda spraugā kreisajā zāģripas pusē A1 attēls Zāģripas montāža vai nomaiņa G attēls Pirmszāģripatieksamontētavai nomainīta,vispirmsatvienojiet kontaktdakšunoelektrotīkla. Bulta,kasatzīmētauzzāģripas,norāda rotācijasvirzienu.Taijābūtvērstaitajā pašāvirzienākābultai,kasatzīmētauz mašīnas,zāģripaszobiemzāģa priekšpusējābūtvērstiemuzleju.125

• Noņemiet uzliku (21) no galda, izmantojot skrūvgriezi. G1 attēls

• Pagrieziet zāģripu pilnībā uz augšu. (instrukcijas augstuma regulēšanai skatiet

• Atbrīvojiet uzgriezni, izmantojot uzgriežņu atslēgas (14) (2G2 attēls)

• Noņemiet uzgriezni un ārējo atloku no zāģripas ass. (G3 attēls)

• Nobīdiet veco zāģripu no zāģripas ass un uzlieciet jauno zāģripu.

• Novietojiet ārējo atloku atpakaļ, uzskrūvējiet uzgriezni.

• Pievelciet uzgriezni, izmantojot uzgriežņu atslēgas.

Ieslēgšana/izslēgšana Attēls A1 (8)

• Lai ieslēgtu mašīnu, nospiediet slēdzi pozīcijā “1’’.

• Lai mašīnu izslēgtu, šo pašu slēdzi jānospiež pozīcijā “0”

• Vienmēr turiet tīkla kabeli pa gabalu nost no kustīgām daļām. Izmantojot divi vienā rokturi, noregulējiet zāģripas leņķi un augstumu A2 attēls Augstuma regulēšanas izmantošana

• Lai paceltu zāģripu, pagrieziet rokturi (9) pulksteņrādītāju virzienā

• Lai nolaistu zāģripu, pagrieziet rokturi pretēji pulksteņrādītāju virzienam

• Pārliecinieties, ka zāģripa vienmēr atrodas apmēram 2 mm augstāk par zāģējamā materiāla kopējo biezumu. Leņķa regulēšanas izmantošana G4 attēls

• Nedaudz atbrīvojiet kloķi (10)

• Lai ieregulētu zāģripu tās leņķī, nospiediet rokturi (9) virzienā uz mašīnu un pagrieziet pretbalstu pretēji pulksteņrādītāju virzienam.

• Nostipriniet kloķi (10) Paralēlās vadotnes izmantošana A1, E, J1, J2 attēli Paralēlā vadotne (2A) ir aprīkota ar vadotnes pagarinājumu (2B). Vadotnes pagarinājumu var izmantot divos dažādos veidos, atkarībā no koksnes biezuma. Biezāka koka gadījumā vadotnes pagarinājums (2B) jāuzstāda, kā parādīts J1 attēlā. Plānāka koka gadījumā vadotnes pagarinājums (2B) jāuzstāda, kā parādīts J2 attēlā.

• Atbrīvojiet vadotni uz leju, nospiežot rokturi (E attēls) uz augšu

• Nedaudz atbrīvojiet spārnuzgriežņus (2C)

• Izvelciet vadotnes pagarinājumu (2B) no paralēlās vadotnes (2A), aizbīdot to prom no paralēlās vadotnes

• Pagrieziet vadotni vēlamajā pozīcijā un uzbīdiet to atpakaļ uz paralēlās vadotnes

• Pievelciet spārnuzgriežņus (2C) Darba instrukcijas Pastāv divu veidu zāģēšanas metodes:

• Garenzāģēšana (H1 attēls) Apstrādājamāmateriālazāģēšanakoka šķiedrugarenvirzienā

• Šķērszāģēšana vai nozāģēšana, izmantojot leņķzāģēšanas vadīklu (H2 attēls) Apstrādājamāmateriālanozāģēšana šķērsvirzienā Katraizāģēšanasmetodeiizmantovienu novadotnēm.Nekadnezāģējietbez vadotnes! Uzmanību! Pirms zāģēšanas pārbaudiet:

1. Vai zāģa asmens ir nofiksēts.

2. Vai nofiksēšanas rokturi ir stabili nofiksēti.

3. Vai vadotne ir novietota paralēli zāģa asmenim.

4. Vai aizsargājošā uzmava darbojas pareizi.

Pirmsdarbasākšanasobligātijāpārbauda vissiepriekšminētais.126

• Nostipriniet vadotni nepieciešamajā mērīšanas pozīcijā un noņemiet nozāģēšanas lineālu no pamatnes.

• Nedaudz piespiediet koku pret pamatni un ļaujiet tam slīdēt pret nozāģēšanas līsti. Turietiesvismaz3cmattālumānozāģa asmens priekšas pirms motora ieslēgšanas.Pretlīstinovietotajaikoka puseijāatrodaspilnīgitaisni.Turietrokas vismaz10cmattālumānozāģēšanas ceļa.

• Izslēdziet motoru un nogaidiet līdz zāģa asmens ir saniedzis maksimālo rotāciju skaitu.

• Turot koku pret pamatni un līsti, uzmanīgi vadiet koku pret zāģa asmeni, nelietojot spēku.

• Nekad nevelciet koku pretēji zāģēšanas virzienam. Ja nepieciešams, izslēdziet motoru, nemainot zāģējamā materiāla pozīciju. Gareniskā zāģēšana (vertikālā) leņķī. Zāģē tāpat, tikai zāģa asmens ir novietots nepieciešamajā leņķi. Zāģējotšādi,vadotnevaratrastiestikai labajāzāģaasmenspusē. Gareniskā zāģēšana šauriem koka gabaliem Ņemietvērā,kašiszāģēšanasveidsir ārkārtīgibīstams. Ievērojiet visus piesardzības pasākumus un nepārtraukti virziet koku cauri (līdz tas atrodas aiz zāģa asmens), izmantojot virzīšanas dēlīti nevis roku. Šķērseniskā zāģēšana

• Noņemiet vadotni un novietojiet škērseniskās zāģēšanas vadotni labās puses slīdrāmī.

• Noregulējiet augstumu attiecībā pret zāģa asmeni (sk. garenisko zāģēšanu).

• Vadiet koku gar škērseniskās zāģēšanas vadotni, turot to vismaz 2,5 cm attālumā no zāģa asmens.

• Izslēdziet motoru un nogaidiet, līdz sasniegts maksimālais apgriezienu skaits.

• Vadiet koku gar zāģēšanas vadotni un pamatni. Uzmanīgi vadiet koku cauri zāģa asmenim. Turpiniet, līdz tas ir pārzāģēts aiz zāģa asmens. Izslēdziet motoru un turiet zāģējamo materiālu šai pozīcijā, līdz zāģis pārstājis darboties, pirms to noņemsiet.

• Nekad nevelciet zāģējamo materiālu atpakaļ. Ja nepieciešams, izslēdziet motoru un turiet zāģējamo materiālu šai pozīcijā, līdz zāģis pārstājis darboties, pirms to noņemsiet. Šķērseniskā zāģēšana vertikālā leņķī. Zāģē tāpat tikai zāģa asmens ir novietots nepieciešamajā leņķi. Šķērseniskāszāģēšanasvadotnidrīkst novietottikaipalabinozāģaasmens. Nekadnezāģējietpārākmazuskoka gabalus.Neveicietsarežģītasdarbībasar rokām. Šķērseniskā zāģēšana horizontālā leņķī. Izmantojot šo metodi, šķērseniskās zāģēšanas vadotnei jābūt nofiksētai nepieciešamajā leņķī. Pirms zāģēšanas stingri piespiediet zāģējamo materiālu pret šķērseniskās zāģēšanas vadotni un pamatni.

Pirmstehniskāsapkopespārliecinaties, kaierīcenedarbojas. Brīdinājums! Pirms jebkāda remonta vai regulējuma, izraujiet ierīces elektrības vadu no kontakta. Šīs ierīces izstrādātas, lai tās varētu ilgstoši darboties bez sarežģītas tehniskās apkopes. Pareizas ierīces darbības ilgums atkarīgs no tās pareizas apkopes un regulāras tīrīšanas. Galda zāģa transportēšana Pirms pamatnes zāģa pārvietošanas ir jāveic šādas darbības:

• Atvienojiet elektrības vadu no kontakta.

• Pagrieziet rokturi (9) (Zīm. A2) pretēji pulksteņrādītāja virzienam, nolaidiet asmeni, cik vien zemu iespējams.

• Noņemiet visas papilddetaļas, kuras nav cieši pieskrūvētas motora detaļām.127

Ja iespējams, ievietojiet neizmantotos zāģa asmeņus atsevišķā noslēgtā tvertnē pārvietošanai.

• Saritiniet elektrības vadu un nofiksējiet, lai tas nesapītos.

• Lai paceltu vai pārvietotu ierīci, galvenā pamatne 1 jāpārvieto atsevišķi (Zīm. A1). Lainovērstumugurasievainojumurisku, ierīcejāpārvietodiviemcilvēkiem. Bojājumi Ja ierīce nedarbojas pareizi, tam var būt šādi cēloņi un risinājumi.

1. Darba instrukcijas

• Ierīce nav pieslēgta elektrības strāvai.

• Oglekļa sukas ir nolietojies. Nomainiet oglekļa sukas vai sazinieties ar savu izplatītāju.

2. Zāģēšanas laikā zāģējamie materiāli sprūst.

• Zāģa asmens nav pielāgots (zīm. G)

3. Zāģa asmens ir neass.

• Zāģa asmeni nepieciešams uzasināt.

• Zāģa asmens novietots uz pretējo zāģēšanas pusi.

• Uz zāģa asmens ir pārāk daudz sveķu vai skaidu.

• Zāģa asmens nav piemērots šai darbībai.

4. Zāģējamai materiāls saskaras ar zāģa

asmens aizmugurējo daļu un slīd ārā.

• Zāģa asmens nav pielāgots (zīm. G)

• Netiek lietota vadotne.

• Zāģa asmens ir biezāks par sadalošo nazi vai sadalošais nazis netiek lietots.

• Zāģa asmeni nepieciešams uzasināt.

• Zāģējamais materiāls nav bijis nofiksēts.

• Šķērseniskās zāģēšanas spiediena regulēšanas poga nav pietiekami nofiksēta.

5. Augstuma un/vai leņķa regulēšanas rokturis

• Nepieciešams noslaucīt zāģa skaidas un putekļus.

• Pagarinātājs ir pārāk šaurs vai garš.

• Strāva ir zemāka par 230-240 V.

• Ierīce nav nofiksēta uz pamatnes.

• Rāmis nav vienā līmenī ar grīdu.

• Zāģa asmens ir bojāts.

8. Elektromotors darbojas nevienmērīgi

• Oglekļa sukas ir nolietojies. Nomainiet oglekļa sukas vai sazinieties ar savu izplatītāju. Tīrīšana Regulāri tīriet ierīces ventilācijas spraugas, lai nepārkarstu motors. Regulāri tīriet ierīces ārpusi ar mīkstu drāniņu, vēlams pēc katras lietošanas reizes. Regulāri tīriet ierīces ventilācijas spraugas no putekļiem un netīrumiem. Ja netīrumus grūti notīrīt, lietojiet mīkstu drāniņu, kas samitrināta ziepjūdenī. Tīrīšanai neizmantojiet tādus šķidinātājus kā benzīns, alkohols, amonjaks, udens utt., jo tie var sabojāt plastmasas detaļas. Eļļošana Ierīci nav nepieciešams papildus ieeļļot. Bojājumi Ja rodas bojājumi, piem., nolietojoties ierīces detaļām ,sazinieties ar ražotāju vai vietējo “Ferm” izplatītāju. Šīs rokas grāmatas beigās norādītasrezerves daļas, kuras var pasūtīt. VIDES FAKTORS Bojātasun/vaišķirojamaselektriskās detaļasnepieciešamsnogādātpiemērotā pārstrādespunktā,kasparedzētsšim nolūkam. Tikai ES valstīm. Neizmetiet motora detaļas kopā ar sadzīves atkritumiem. Saskaņā ar ES vadlīnijām 2012/19/ EU par elektrisko un elektronisko iekārtu atkritumiem un to ieviešanai valstu normatīvos, no nolietotās motora detaļas nepieciešams atbrīvoties videi draudzīgā veidā.128
