MANUALE UTENTE TSM1035 Ferm

Utilice sempre una mascara.

Quando si sostituisce la lama, assicurarsi che la larghezza della lama non sia inferiore piccolo e che lo spessore della lama principale non superiore spessore del cuneo separatore.

Indossare dispositivi di protezione individuale, quali:

• protezione acustica per ridurre il rischio di perdita dell'udito
• protezione per gli occhi
• protezione delle vie respiratoriie per ridurre il rischio di inspirare polveri nocive
• quanti quando si maneggiano le lame e materiali grezzi (se possibile, i raccomanda di trasportare le lame all'interno di un contentatore)

Attenzione! Non utilizzato lame HSS.

• Inserire lo spingipezzo nel rispettovo supporto quando non è in uso.
• Utilizzare un'asta o un blocco per guidare il pezzo in lavorazione.

Attenzione! Non usare la sega per creare pieghe o scanalature.

• Utilizzare esclusivamente lame, la cui velocità massima sia almeno quella indicata sulla sega e che siano adatte per il materiale da tagliare..
• Durante il trasporto, la parte superiore della lama deve essere coperta alla protezione.

Grazie per avere acquistato quello prodotto Ferm. Ora possedete un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Nell'ambito della nostra filosofia aziendale offriamo inoltre un servizio di assistenza ai clienti effelrente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzato con soddisfazione quello prodotto per molti anni.

I numero riportati nel testo seguente si riferiscono alle immagini a pagina 2 - 6.

Prima di utilizzato quello dispositivo, leggere attendamente le istruzioni per l'uso. Acquisire familarità con le sue funzioni e il funzionamento di base. Sottoporre il dispositivo a manutenzione secondo le istruzioni per assicurare che funzioni sempre correttamente. Le istruzioni per l'uso e la relativa docu mentazione devono essere conservati in prossimità del dispositivo.

Sommario

1. Dati tecnici
2. Istruzioni di sicurezza
   3.istruzioni di montaggio
3. Funzionamento
4. Manutenzione

1. DATI TECHNICI

Tensione 220-240V~

Frequenza 50 Hz

Potenza assorbita 1500W

Velocità a vuoto 5000/min

Dimensioni della lama 210× 30× 2.8mm

Numero di denti T24

Altezza max. del pezzo da lavorare a 90^ 70 mm

Altezza max. del pezzo da lavorare a 45^ 45 mm

Spessore del cuneo divisore 2.0 mm

Spessore del corpo lama 1.8 mm

Dimensioni del banco (max) 676 x 500 mm

Peso 14.5kg

Lpa (livello di pressione sonora) 99.6 dB(A) K=3dB

Lwa (livello di potenza sonora) 112.6 dB(A) K=3dB

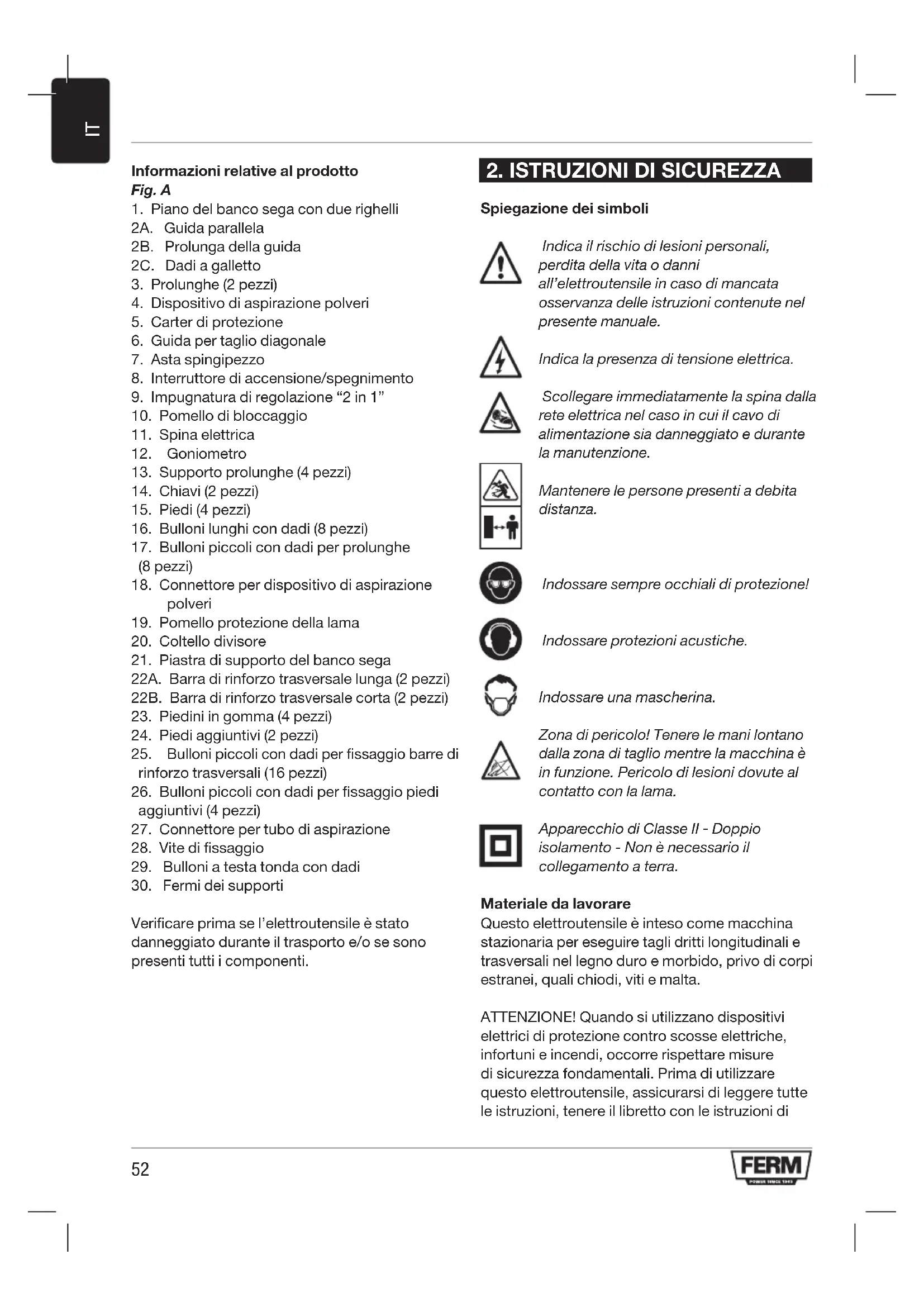

Informazioni relative al prodotto

Fig. A

1. Piano del banco sega con due righelli
   2A. Guida parallela
   2B. Prolunga della guida
   2C. Dadi a galletto
2. Prolunghe (2 gezzi)
3. Dispositivo di aspirazione polveri
4. Carter di protezione
5. Guida per taglio diagonale
6. Asta spingipezzo
7. Interruttore di accensione/spegnimento
8. Impugnatura di regolazione "2 in 1"
9. Pomello di bloccaggio
10. Spina elettrica
11. Goniometro
12. Supporto prolonghe (4 pezzi)
13. Chiavi (2 gezzi)
14. Piedi (4 pezzi)
15. Bulloni lunghi condadi (8 pezzi)
16. Bulloni piccoli condadi per prolonghe (8 pezzi)
17. Connettore per dispositivo di aspirazione polveri
18. Pomello protezione della lama
19. Coltello divisore
20. Piastra di supporto del banco sega
    22A. Barra di rinforzo trasversale lunga (2 pezzi)
    22B. Barra di rinforzo trasversale corta (2 pezzi)
21. Piedini in gomma (4 pezzi)
22. Piedi aggiantivi (2 pezzi)
23. Bulloni piccoli con dadi per fissaggio barre di rinforzo trasversali (16 pezzi)
24. Bulloni piccoli con dadi per fissaggio piedi aggintivi (4 pezzi)
25. Connettore per tubo di aspirazione
26. Vite di fissaggio
27. Bulloni a testa tonda con dadi
28. Fermi dei supporti

Verificare prima se I'elettroutensile è stato danneggiato durante il trasporto e/o se sono presenti tutti i componenti.

2. ISTRUZIONI DI SICUREZZA

Spiegazionedeisimboli

Indica il rischio di lesioni personali, perdita della vita o anni all'elettroutensile in caso di mancata osservanza delle istruzioni contenate nel presente manuale.

Indica la presenza di tensione elettrica.

Scollegare immediatamente la spina alla rete elettrica nel caso in cui il cavo di alimentazione sia danneggiato e durante la manutenzione.

Mantenere le persone presenti a debita distanza.

Indossare sempre occhiiali di protezione!

Indossare protezioni acustiche.

Indossare una mascherina.

Zona di pericolò! Tenere le mani lontano alla zona di taglio quando la macchina è in funzione. Pericolò di lesioni dovute al contatto con la lama.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Materialeda laborare

Questo eletttroutensile è inteso come macchina stazionaria per eseguire tagli dritti longitudinali e trasversali nel legno duro e morbido, privo di corpi estranei, quali chiodi, viti e malta.

ATTENZIONE! Quando si utilizzato dispositivi elettrici di protezione contro scosse elettriche, infortuni e incendi, occorre rispetto misure di sicurezza fondamentali. Prima di utilizzato quello eletttroutensile, assicurarsi di leggere tutte le istruzioni, tenere il libretto con le istruzioni di

sicurezza e conservarlo accuratamente per una futura consulizione.

1. Mantenere sempre il posto di lavoro pulito e ordinato.

Gli ambienti disordinati favoriscono gli incidenti.

1. Considerare le influenze ambientali.

Non esporre l'elettroutensile alla pioggia.
Nonutilizzare I'eletttroutensile in ambienti umidi o bagnati.
Assicurarsi che l'area di lavoro sia sufficientemente illuminata.
Nonutilizzare I'eeltroutensile in area a rischio di incendi o esplosioni.

1. Per proteggersi da una scossa elettrica.

2. Evitare il contatto fisico con superfici collegate a terra (ad esempio, tubazioni, radiatori, stufe elettriche, frigoriferi, ecc).

3. Mantenere le autre personne a debita distanza

4. Mantenere le altre persone presenti (in particolare i bambini) a debita distanza, non permettere che tocchino l'elettrotensile né il cavo e tenere i bambini lontano dall'area di lavoro.

5. Riporre l'eeltroutensile inutilizzato in modosicuro.

Gli elettroutensili non utilizzati devono essere chiusi a chiave o riposti in un luogo asciutto e fuori alla portata dei bambini.

1. Non sovraccaricare I'eeltroutensile.

2. Si lavora meglio e in maniera più sicura rispettotando il range di potenza specificato.

3. Utilizzare l'eeltroutensile corretto.

Nonutilizzare macchine a bassa potenza per svolgere lavori pesanti.
Nonutilizzare l'elettroutensile per scopi diversi da quelli per cui è destinato.Per esempio non è possibile tagliare rami di alberi o un tronco con una sega manuale.

1. Indossare un abbigliamento adeguato.

Non indossare abiti larghi o gioielli che potrebbero rinanere impigliati nei componenti in movimento.
- Quando si lavora all'aperto si consiglia di indossare calzature antiscivolo.
- Per chi ha i capelli lunghi, indossare una retina per capelli.

1. Utilizzare dispositivi di protezione personale.

2. Indossare occhiali di protezione.

3. Se si esegue un lavoro che genera polvere, utilizzare una maschera respiratoria.

4. Collegare il dispositivo di aspirazione

5. Sono presenti apposti dispositivi collegabili per l'aspirazione e la raccolta della polvere, si raccomanda di collegare tali dispositivi e utilizzarli correttamente.

6. Non usare il cavo di alimentazione per scopi diversi da quelli per cui è destinato.
7. Do not use the cable to the connector to pull it out of the socket. Protect the cable from heat, oil and sharp edges.
   12.Fissarel'elettroutensile.
8. Per tenere fermo I'elettroutensile usare delle pinze o un morsetto. è più sicuro che tenerlo con la mano.
9. Evitare di assumere una postura anomala.
10. Garantisce la stabilità e consente di mantenersi in equilibrio in qualsiaso momento.
11. Conservare e manutenere gli utensili da taglio con cura.
12. Mantenere gli utensili da taglio affiliati e puliti: ciò consente di lavorare meglio e in modo più sicuro.
13. Seguire le istruzioni per la lubrificazione e ilchio.
14. cambio degli utensili.
15. Controllare regolarmente il cavo di alimentazione dell'eletttroutensile e, in caso di danneggiamento, farlo riparare da un technician补水.
16. Controllare regolarmente i cavi di prolunga e sostituirli se sono danneggiati.
17. Mantenere le impugnature pulite, asciutte e prive di grasso e olio.
18. Scollegare l'eletttroutensile alla presa di corrente.
19. Quando non si utilizza l'eletttroutensile, quando si esegue la manutenzione e quando si sostituiscono degli utensili (lame, punte e frese).
20. Non lasciare la chiave all'interno dell'elettroutensile.
21. Prima di accenderlo, assicurarsi di rimuovere chiavi e strumenti di regolazione.
22. Evitare l'accensione involontaria dell'eletttroutensile.
23. Verificare che durante il collegamento della spina alla presa di corrente che l'apparecchio sia spento.
24. Utilizzato i cavi di prolunga all'aperto.
25. Quando si utilizes l'eletttroutensile all'aperto assicurarsi di'utilizzare il cavo

di prolunga idoneo e recante l'etichetta di omologazione per esterni.

Istruzioni di sicurezza aggintive

1. Quando siutilizzano lame con denti in metallo duro (rinforzato in carbonio) èpreferibile usare lame con un angolo di taglio negativo o leggermente positivo. Non utilizzato lame conditi dal taglio profondo che potrebbero fare presa sul carter di protezione.
2. Attenzione: Prima di iniziare il lavoro assemblare con cura tutti i componenti.Seguire la procedura indicata.
3. Se non si ha familiarità con l'utilizzo di un utensile di quello tipo è consigliabile informarsi prima presso un professionista, unistruttore o un technician.
4. Prima di eseguire il taglio fissare sempre il pezzo da lavorare o premerlo con forza contro la guida della sega. L'uso di tutte le possibili configurazioni di serraggio è preferibile piuttosto che usare le mani.
5. Importante: Se per eseguire il taglio si statiendono il pezzo con la mano,mantere una distanza minima di 100~mm alla lama.
6. Premere sempre il pezzo contro ilenco.
7. Mantenere la lama affilata e controllare regolarmente se ruota liberamente alla vibrazioni anomale. Se necessario, sostituire la lama.
8. Lasciare che la macchina ruoti liberamente sono a raggiungere il massimo numero di giri, prima di avviare il lavoro.
9. Mantenere le prese d'aria nella parte posteriore e inferiore della sega circolare da ravolo e del motore elettrico per prolungare la vita utile dell'eletttroutensile. I mucchietti di polvere devono essere rimossi.
10. Bloccare sempre tutti i vari tipi di impostazioni dell'angolo di taglio prima di iniziare a lavorare.
11. Acquistare esclusivamente lame adatte in grado di compiere un numero di giri di almeno 6000 giri al minuto.
12. Usare esclusivamente la lama corretta. Le lame troppo piccole o troppo grandi sono extremamente pericolose.
13. Ispezionare regolarmente la lama per rilevare la presenza di eventuali guasti. Se necessario, sostituire la lama.
14. Prima di montare la nuova lama, lubricarla e pulire le flange, quando montare la lama nella

direzione corretta e tirare le flange con forza mediana l'apposto bullone centrale.

1. Utilizzare solo flange originali. Tutti gli altri tipi non sono adatti.
2. Non lavorare maiswana il carter di protezione montato.
3. Anche la parte mobile del carter di protezione deve rimanere montata.
4. Non lubricicare mai la lama quando sta ruotando.
5. Tenere sempre le mani lontano dal percorso delle lame.
6. Non afferrare mai il pezzo da lavorare con le mani lungo o dietro la lama.
7. Prima di accendere l'elettroutensile assicurarsi che il pezzo da lavorare non tocchi mai la lama.
8. Non utilizzato quello elettroutensile per tagliare pezioni di metallo o pietra.
9. Per sostenere i pezzi lunghi utilizzato gli apposti ausili di supporto.
10. Non utilizzato l'elettroutensile in un ambiente pericoloso, in cui siano presenti gas o liquidi inflammabili.
11. Non lasciare mai I'eletttroutensile incustodito,.
    senza averlo prima scollegato alla rete.
    elettrica.
12. Se si avvertono rumori anomali, cercare di rintracciarii o portare l'elettroutensile presso l'officina di un installatore o centro di riparazioni riconosciuti.
13. Se un componente è rotto o danneggiato, sostituirlo o farlo riparare immediatamente.
14. Mai stare mai davanti alla lama, ma stare a sinistra o a destra del banco della sega.
15. Analogamente, posizionare le mani lateralmente rispetto al percorso della lama.
16. Per spingere il pezzo di legno atraverso la sega, utilizzare sempre uno spingipezzo.
17. Posizione are sempre il pezzo di legno nella parte anteriore del banco della sega e spingerlo più indietro.
18. Per eseguire tagli obliqui utilizzare esclusivamente la guida regolabile e rimuovere la battuta di finecorsa.
19. Non utilizzato mai la battuta di finecorsa come misura lineare per tagliare le travi.
20. Se la lama è bloccata, prima di occuparsi del problema, spegnere l'eeltroutensile.
21. Evitare che i peszzi da lavorare rimbalzino indietro nella propria direzione adottando le seguenti misure:

Utilizzare sempre lame affiliate.
Non tagliare peszti troppo piccoli.
Non rilasciare il pezzo prima di averlo spinto completamenteattraverso la sega.
- Regolare sempre la guida paralleamente alla lama.
Non rimuovere la protezione della sega.
36. Prima di proseguire il lavoro taglio, assicurarsi di stare in piedi con fermezza e che le mani siano nella posizione richiesta.
37. Per pulire l'elettroutensile nonutilizzato mai solventi.Per la puliziautilizzato solo un panno umido.
38. Nonutilizzare lame danneggiate o deformate.
39. Sostituire l'inserto del banco quando è usurato.
40. Utilizzare solo le lame specificate dal produttore, concepite per la lavorazione di legno o materiali simili ai sensi della normativa EN847-1.
41. Prestare attenzione alla lama selezionata, che dipende dal materiale da tagliare.
42. Durante il taglio collegare la sega da banco a un dispositivo di raccolta della polvere.
43. Uso e corretta regolazione del cuneo divisore
44. Uso e corretta regolazione della protezione.
45. Prestare attenzione nell'eseguire delle scanalature.

Quando si sostituisce la lama, assicurarsi che la larghezza della lama non sia inferiore piccolo e che lo spessore della lama principale non superiore spessore del cuneo separatore.

Indossare dispositivi di protezione individuale, quali:

• protezione acustica per ridurre il rischio di perdita dell'udito
  protezione per gli occhi
• protezione delle vie respiratoriie per ridurre il rischio di inspirare polveri nocive
• quanti quando si maneggiano le lame e materiali grezzi (se possibile, i raccomanda di trasportare le lame all'interno di un contentatore)

Attenzione! Non utilizzato lame HSS.

• Inserire lo spingipezzo nel rispettovo supporto quando non è in uso.
• Utilizzare un'asta o un blocco per guidare il pezzo in lavorazione.

Attenzione! Non usare la sega per creare pieghe o scanalature.

Utilizzare esclusivamente lame, la cui velocità massima sia almeno quella indicata sulla sega e che siano adatte per il materiale da tagliare..
- Durante il trasporto, la parte superiore della lama deve essere coperta alla protezione.

Spagnere immediamente l'elettroutensile nei seguenti casi:

• cavo di alimentazione o spina difettosi;
• interrupttore difettoso;
• surriscaldamento della macchina;
• odore di bruciato o fumo.

Sicurezza elettrica

Quando si utilizzato appearecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito或者其他 allegate al presente manuale.

Controllare sempre che la tensione di alimentazione corrisponda a quella indicata sulla targhetta posta sull'elettroutensile.

Sostituzione di cavi o spine

Liberarsi immediatamente di vecchi cavi o spine vecchi dopo averli sostituiti è pericoloso inserire la spina di un cavo allentato nella presa a muro.

Utilizzo di prolonghe

• Per l'alimentazione dell'eletttroutensile utilizzare sempre una linea non caricata e/o un cavo di prolunga con conduttori di almeno 1,5 mm 2 e protetto con un fusibile da 16 A. Assicurarsi che tale cavo di prolunga non sia più lungo di 20 metri.
• Questo elettroutensile può essere collegato alla rete monofase (230-240 V/50 Hz). In caso di dubbio in merito alle disposizioni relative alla messa a terra, consultare prima un elettricista.

Alimentazione elettrica

• Il motore è provvisto di un interruptore di sovraccarico. Se la sega circolare da ravolo si sovraccarica, l'interruttore di sovraccarico spegne automaticamente l'eletttroutensile

per proteggerlo dal surriscaldamento. Se l'interruttore di sovraccarico scatta, spegnere la sega circolare utilizzato l'interruttore di accensione/spegnimento (8) e attendere che si raffreddi, quando l'interruttore di accensione/ specnimento (8) e riavviare la sega circolare.

3. ISTRUZIONI DI MONTAGGIO

Montaggio del carrello inferiore

Fig A4

Innanzitutto montare tutti i componenti e serrare i bulloni solo alla fine.

Per prima casa assemblare tutte le parti serrando saldamente tutti i bulloni.

• Capovolgere il banco sega e posizionarvi除去 un pezzo di cartone per non danneggiare la superficie del piano.
• Fissare i piedi (15) (4 pezioni) con un supporto per prolunghe (13) (4 pezioni) per agli piede nei quattro angoli, verso l'esterno del corpo macchina, utilizzato i bulloni lunghi (16) condadi (2 pezioni per agli piede) (Fig. B1)
• Accertarsi che i supporti per prolunghe (13) siano fissati come illustrato nella Fig.B1
• Fissare la barra di rinsforzo trasversale lunga (22A) (2 pezzi) tra le gambe nella parte anteriore e posteriore del banco sega. Utilizzare bulloni piccoli (25) con dadi (8 pezzi).
• Fissare la barra di rinforzo trasversale corta (22B) (2 pezzi) tra le gambe in entrambi i lati del banco sega. Utilizzato bulloni piccoli (25) con dadi (8 pezzi).
• Installare i piedini in gomma (23) (4 pezzi).
• Fissare i piedi aggiantivi (24) (2 pezzi) sul retro del banco sega, utilizzando i bulloni piccoli con dadi (26) (4 pezzi).

Montaggio delle prolunghe

Fig. B1 - Ilenco sega è ancorta capovolto

• Fissare le prolonghe (3) (2 pezzi) al banco sega, utilizzando i bulloni piccoli (17) con dadi (4 pezzi).
• Fissare i supporti delle prolunghe (13) alle prolunghe (3) utilizzando i bulloni piccoli con dadi (17) (4 pezzi).
• Rimettere in piedi il banco sega. Assicurarsi che le prolonghe siano livellate con il piano del banco sega, utilizzando le scanalature presenti nei supporti delle prolonghe.

Montaggio del coltello divisore

Fig.A4,C

• Rimuovere dal banco sega la piastra di supporto (21) utilizzando un cacciavite (Fig. G1).
• Allentare la vite di fissaggio (28) (Fig. C1)
• Sollevare il coltello divisore finché la profundità tra ilenco della sega e il bordo superiore del coltello divisore è di circa 110 mm (Fig. C2)
• La distanza tra il coltello divisore e la corona dentata della lama deve essere compresa fra 3 e 5 mm (Fig. C3).
• La punta del coltello divisore non deve trovarsi più in basso di 5 mm alla punta del dente, come illustrato nella Fig. C3.

Fissaggio della protezione

Fig.C4

• Ruotare la lama Completelye versus l'alto (per le istruzioni su come regolare l'altezza videere il Capitolo 4).
• Tirare il pomello (19) del carter di protezione (5) e, continuando a tirare il pomello, collocarlo sopra il coltello divisore (20).
• Rilasciare il pomello e assicurarsi che il perno si inserisca nel foro.
• Fissare la protezione serrando il pomello.

Montaggio del dispositivo di aspirazione polveri

Fig. D

• Montare il disposativo di aspirazione polveri comeillustrato nella Fig.D.
• Collegare il tubo di aspirazione alla presa (27) (Fig. D).

Montaggio della guida parallela

Fig. E

• Montare la guida parallela (2A) sul piano del banco sul lato destro all'esterno della lama.
• Bloccare la guida spingendo verso il basso l'impugnatura. (Fig. E)

Montaggio del supporto della guida parallela

Fig.1

La guida parallela può essere riposta utilizzando i fermi dei supporti (30). Fissare i fermi dei supporti (30) utilizzato i bulloni a testa tonda con dadi (29). I supporti sono essere fissati come illustrato nella Fig. 11 o nella Fig. 12.

Montaggio della guida per taglio ad angolo Fig.A1

• Fare scorrere la guida nella scanalatura del piano del banco a sinistra della lama (Fig. A1).

Montaggio o sostituzione della lama Fig. G

Prima di montare o sostituire la lamda della sega scollegare la spina del cavo di alimentazione alla presa di corrente.

La freccia marchata sulla lama, che indica la direzione di rotazionede suntare nella stessa direzione della freccia marchata sull'elettroutensile. I denti della lama devono essere rivolti verso il basso verso la parte anteriore della sega.

• Rimuovere dal banco sega la piastra di supporto (21) utilizzando un cacciavite. Fig. G1
• Ruotare la lama della sega Completely verso l'alto. (Per le istruzioni su come regolare l'altezza videere il Capitolo 4).
• Allentare il dato con le chiavi (14) (Fig. G2)
  Rimuovere il dato e la flangia esterna dal perno della lama. (Fig. G3)
• Sfilare la vecchia lama dal perno lama e insertirvi una lama nuova.
• Rimontare la flangia esterna e aggiungere il dato.
• Serrare il dato con le chiavi.
• Rimontare la piastra di supporto sul banco sega e serrare la vite.

4. FUNZIONAMENTO

Accensione / spegnimento Fig.A1 (8)

• Premere l'interruttore in posizione "1" per mettere in funzione l'elettroutensile.
• Per spegnere l'elettroutensile lo stesso interrupttre delve essere premuto in posizione "0".
• Tenere sempre il cavo di alimentazione lontano dai componenti in movimento.

Utilizzato dell'impugnatura "2 in 1" per regolare l'inclinazione e l'altezza della lama

Fig. A2 Utilizzo della leva di regolazione dell'altezza

• Ruotare l'impugnatura di regolazione "2 in 1" (9) in senso orario per alzare la lama.

• Ruotare l'impugnatura di regolazione "2 in 1" in senso antiorario per abbassare la lama.

• Accertarsi che la lama sia circa 2mm più in alto rispetto allo spessore totale del pezzo da tagliare.

Utilizzato della leva di regolazione dell'angolo Fig. G4

• Allentare leggermente il pomello (10).
• Premere l'impugnatura di regolazione "2 in 1" (9) verso la macchina e ruotarla in senso orario per regolare l'inclinazione della lama.
• Serrare il pomello (10).

Utilizzato della guida parallela Figg. A1, E, J1 e J2

La guida parallela (2A) è dotata di una prolunga (2B). La prolunga della guida può essere usata in due modi diversi, a seconda dello spessore del legno.

Per il legno più spesso, la prolonga della guida (2B) deve essere fissata come illustrata nella Figura J1.

Per il legno più sottile, la prolonga della guida (2B) deve essere fissata come illustrata nella Figura J1.

• Bloccare la guida spingendo verso l'alto l'impugnatura. (Fig. E)
• Allentare leggermente i galletti (2C)
• Rimuovere la prolunga della guida (2B) alla guida parallela (2A) facendola scorrere in fuori.
• Ruotare la prolunga della guida nella posizione desiderata e farla scorrere nuovamente sulla guida parallela.
• Stringere i dadi a galletto (2C).

Istruzioni operative

Sono possibili due metodi di taglio:

• Taglio nel senso della lunghezza (Fig. H1) Il pezzo in lavorazione viene segato seguito le venature del legno.
• Taglio trasversale mediante l'uso della guida per taglio ad angolo (Fig. H2) Il pezzo viene segato trasversalmente.

Per entrambi i metodi di taglio deveseissereutilizzatauna guida.Percio non sideve mai segare alla una guida!

Attenzione! Prima di iniziare a segare, controllare i seguenti punti:

1. La lama è fissata saldamente?
2. Sono fissate tutte le leve di bloccaggio?
3. La guida è parallela alla lama?
4. Il carter di protezione funziona correttamente?
5. Si stanno indossando gli occhiali di protezione?
6. La lama frega contro qualcosa?

E 'assolutamente necessario verificare questi punti in considerazione prima di iniziare a lavorare!

Taglio longitudinalae

• Bloccare la guida nella posizione di misurazione corretta e rimuovere la guida per il taglio trasversale dal carrello del banco.
• Premere il legno leggermente verso il banco e lasciarlo scivolare contro la guida per il taglio trasversale.

Posizonarsi ad almeno 3 cm di distanza alla parte anteriore della lama prima di avviare il motore. Il dato del legno che si trova contro la guida deve essere completamente diritto. Tenere le mani ad almeno 10 cm di distanza dal percorso di taglio della lama.

• Avviare il motore e attendere che la lama abbia raggiunto il numero massimo di giri prima di iniziare il taglio.
• Premendo il pezzo di legno contro il banco e la guida, è possibile spingere attendamente il pezzoattraverso la lamaenza forzarlo.
  Non tirare mai il pezzo all'indietro. Se necessario, spegnere prima il motore alla modificare la posizione del pezzo.

Taglio longitudinalae ad angolo (vertical)

Questo metodò è praticamente lo stesso, a parte il fatto che la lama è posizionata con l'angolazione richiesta.

Con questo metodo la guidacouldosolotrovarsi lungo il lato destro della lama.

Taglio longitudinalae di pezzi stretti

Si tengapresente chequesta operazione èestremamente pericolosa.

Adottare tutte le misure di sicurezza necessarie e spingere continuamente il pezzo fino a passare la lama, utilizzando uno spingipezzo alippo delle mani.

Taglio traversale

• Rimuovere la guida e applicare la guida per il taglio trasversale nel carrello di destra.
• Regolare l'altezza della lama (vedere taglio longitudinale).
• Premere il pezzo da lavorare contro la guida per il taglio trasversale e mantenere almeno 2,5 cm di distanza alla parte anteriore della lamà. Avviare il motore e attendere che la lamà abbia raggiunto il numero massimo di giri.
• Accendere il motore e attendere fino a quando è stato raggiunto il numero di giri.
• Premere il pezzo da lavorare contro la guida e ilenco. Spingere con cautela il pezzo di legnoattraverso la lama. Continuire a spingere ilpezzo fino a passare la lama, quindi spegnereil motore e mantenere questa posizione fino al completo arresto della lama prima di rimuovere il pezzo di legno.
• Non tirare il pezzo all'indietro. Se necessario, spegnere il motore e spegnere il motore e mantenenere la posizione fino a quando la lama non si sare fermata completeness.

Questo metodò è praticamente lo stesso, a parte il fatto che la lama è posizionata con l'angolazione richiesta.

Posizione la guida per il taglio
trasversale solo sul lato destro della lama.
Non tagliare mai pezzi di legno troppo
piccoli. Non usare mai le mani per
svolgere operazioni difficili.

Taglio trasversale ad angolo orizzontale

Con quello metodo la guida per il taglio.
trasversale delve essere fissata con l'angolazione richiesta.Tenere premuto con forza il pezzo da
lavorare contro la guida per il taglio trasversale prima di iniziare a tagliarlo.

5. MANUTENZIONE

Assicurarsi che I'elettroutensile non sia molto tensione durante i lavori di manutenzione sul motore.

Questo eletttroutensile è stato progettato per funzionare per un lungo periodo di tempo con una manutenzione minima. Il funzionamento continuo dell'eletttroutensile dipende da una cura corretta e da una regolare pulizia della macchina.

Trasporto della sega da ravolo

Prima di trasportare la sega da ravolo è necessario eseguire i seguenti passaggi:

• Staccare la spina del cavo di alimentazione alla presa elettrica.
• Ruotare il volantino (9) (Fig A2) in senso antiorario e abbassare la lama il più possibile.
• Rimuovere tutti gli accessori che non possono esserefissati saldamente all'eletttroutensile.

Se possibile, posizionare le lame non utilizzate in un contentitore chiuso per il trasporto.

• Avvolgere il cavo di alimentazione e legarlo.
• Per il sollevamento o il trasporto, portare con se il ravolo principale (1) (Fig. A1).

La sega da tavolo deve sempre essere trasportata da due persone per evitare lesions alla schiena.

Malfunzionamenti

Se la macchina non dovesse funzionare correttamente, forniamo qui di seguito alcune delle possibili cause insieme ad alcune soluzioni appropriate.

1.Istruzionioperative

• La spina non è inserita nella presa di corrente
• Il cavo è stato staccato.
• Le spazzole di carbone sono logorati. Sostituisca le spazzole di carbone o pre contatto con il commerciente.

2. I peszsi inceppano contro il cuneo separatore durante il taglio

• La lama deve essere allineata (Fig. G).

3. Il taglio non è uniforme (sfilacciato))

La lama delve essere affilata.
- La lama è stata montata al rovescio..
- La lama si è impregnata di resina o sporcata di segatura.
- La lama non è adatta per quello processo.

4. Il pezzo da lavorare tocca la parte posteriore della lama e salute fuori

• Il cuneo separatore deve essere allineato (Fig. G).
• La guida non è in uso.
• La lama è più spessa del cuneo separatore, oppure il cuneo separatore non viene utilizzato.
  La lama delve essere affidavit.
• Il pezzo non è stato tenuto al suoosto后再o essere stati tagliato.
• Il pulsante di tensione della guida per il taglio trasversale è allentato.

5. La leva di regolazione dell'altezza e/o leva per taglio ad angolo è bloccata

Rimuovere segatura e polvere.

6. Il motore ha dificoltà a raggiungere il numero massimo di giri

• Il cavo di prolunga è troppo sottile e/o troppo lungo.
• La tensione di rete è inferiore a 230-240 V.

7.L'elettroutensilevibra

L'elettroutensile non è stato fissato sul banco di lavoro.
- Il telaio non è a livello del pavimento.
- La lama è stata danneggiata.

8. Il motore elettro funziona in modo irregolare

• Le spazzole di carbone sono logorati. Sostituisca le spazzole di carbone o prenda contatto con il commerciante di.

Pulizia

Tenere puliti i fori di ventilazione dell'elettROUTensile per evitare il surriscaldamento del motore. Pulire regolarmente il corpo macchina con un panno morbido, preferibilmente dopo agli utilizzato. Mantenere le prese d'aria libERE da polvere e sporcizia. Se lo sporco non viene rimioso, utilizzato un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc., che potrebbero

L'electroutensile non necessita di lubrificazione aggintiva.

Guasti

In caso di guasti dovuti, ad esempio, all'usura di un componente, contattare il rivenditore locale Ferm. Sul retro di quello manuale è riportato un esploso dei componenti che sono essere ordinati.

RISPETTO AMBIENTALE

I dispositiivi elettrici o elettronici elettrici e/o elettronici difettosi o usurati devono essere smaltiti presso apposti centri di riciclaggio.

Solo per i Paesi CE

Non smaltire gli eletttroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/UE sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettrottensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

Leggere le condizioni di garanzia sulla scheda di garanzia fornita separatamente.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla sua ulteriore notifica.

BORDCIRKELSAG TSM1035

Montera Först alla delar innan alla skruvar dras fast.

1. Motor nelze spustit
