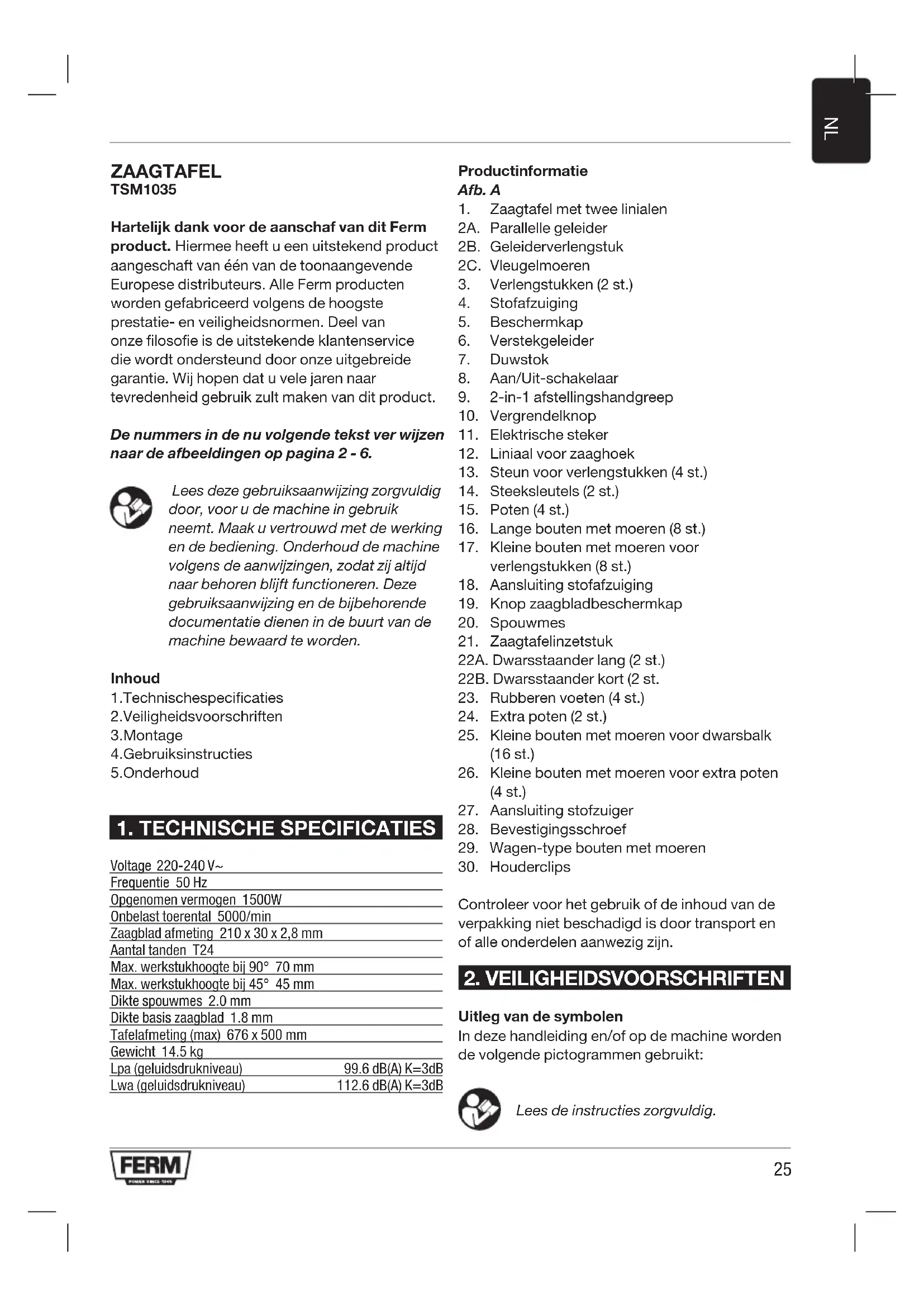

GEBRUIKSAANWIJZING TSM1035 Ferm

Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van een van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabricieerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie. Wij hopen dat u vele jaren maar tevredenheid gebruik zult makeen van dit product.

De nummers in de nu volgende tekst ver wijzen\ aar de afbeeldingen op pagina 2 - 6.

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werkinq en de bediening. Onderhoud de machine volgens de aanwijzingen, zDat zich aktijd maar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Inhoud

1. Technischespecificaties
2. Veiligheidsvoorschriften
   3.Montage
   4.Gebruiksinstructies
   5.Onderhoud

Opgenomen vermogen 1500W

Onbelast toerental 5000/min

Zaagblad afmeting 210× 30× 2.8mm

Aantal tanden T24

Max.werkstukhoogte bij 90^70mm

Max.werkstukhoogte bij 45^ 45 mm

Dikte spouwmes 2.0mm

Dikte basis zaagblad 1.8 mm

Tafelafmeting (max) 676× 500mm

1. Zaagtafel met twee linialen
   2A. Parallelle geleider
   2B. Geleiderverlengstuk
   2C. Vleugelmoeren
2. Verlengstukken (2 st.)
3. Stofafzuing
4. Beschermkap
5. Verstekgeleider
6. Duwstok
7. Aan/Uit-schakelaar
8. 2-in-1 afstellingshandgreep
9. Vergrendelknop
10. Elektrische steker
11. Liniaal voor zaaghoek
12. Steun voor verlengstukken (4 st.)
13. Steeksleutels (2 st.)
14. Poten (4 st.)
15. Lange boute n met moeren (8 st.)
16. Kleine boute n met moeren voor verlengstukken (8 st.)
17. Aansluiting stofafzuiig
18. Knop zaagbladbeschemkap
19. Spouwmes
20. Zaagtafelinzetstuk
    22A. Dwarstaander lang (2 st.)
    22B. Dwarstaander kort (2 st.
21. Rubberen voeten (4 st.)
22. Extra poten (2 st.)
23. Kleine boute n met moeren voor dwarsbalk (16 st.)
24. Kleine boute n met moeren voor extra poten (4 st.)
25. Aansluiting stofzuiiger
26. Bevestigingssschroef
27. Wagen-type boute n met moeren
28. Houserclips

Controleer voor het gebruik of de inhoud van de verpakking Niet beschadigd is door transport en of alle onderdelen aanwezig zich.

2. VEILIGHEIDSVOORSCHRIFTEN

Uitleg van de symbolen

In deze handleiding en/of op de machine worden de volgende pictogrammen gebruikt:

Lees de instructies zorgvuldig.

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schok.

Verwijder onmiddelijk de stekkeruit het stopcontact bij beschadiging van het snoer en tijdens onderhoudswerkzaamheden.

Houd omstanders op afstand.

Draag altijd een veiligheidsbrill!

Draag gehoorbescherming.

Draag een stofmasker.

Gevaarlijk gebied! Houd uw handen van het zaaggebied verwijderd.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Te versspanen materiaal

Dit elektrische gereedschap is bedoeld als stationare machine voor het makeen van langs en dwarszaagsnedes in zacht en hard hout dat vrij is van verruiling als spijkers, schroeven en beton.

Attentie! Om bij het gebruik van elektrisch gereedschap u te beschermen gegen elektrische schokken, schade en brand要去en de volgende basis veiligheidsmaatregelen worden nageleefd. Zorg ervoor dat u alle instructies leest voordat u het elektrische gereedschap gaat gebruiken, bewaar de veiligheidsinstructies zorgvuldig voor later gebruik.

1. Houd uw werkplek schoon en opgeruimd
2. Een rommelige werkplek kan leiden tot ongewenste ongelukken.
3. Denk aan invloeden van de omgeving.

4. Stel het elektrische gereedschap bloot aan regen.

5. Gebruik het elektrische gereedschap nicht in een vochtige en natte omgeving.
   Zorg er voor dat uw werkruimte voldoende verlicht is.

6. Gebruik het elektrische gereedschap Niet in een omgeving waar sprake is van brand of explosie gevaar.

7. Om jezelf te beschemen gegen een elektrische schok.

Vermijd lichamelijk contact met geaarde delen(bijvoorbeeld leidingen, radiatoren, elektrische fornuizen, koelkasten enz.)

1. Houd andere mensen UIT de buurt.

2. Houd andere mensen en vooral kinderen uit de buurt van uw werkplek.

3. Berg ongebruikt gereedschap veilig op.

4. Ongebruikt gereedschap dient te worden afgesloten of opgeslagen op eenplaats die droog en buiten bereik van kinderen is.

5. Overbelast uw elektrische gereedschap Niet.

U Werkt better en veiliger in het aangegeven vermogensbereik.

1. Gebruik het juiste gereedschap.

2. Gebruik geen machines met een laag vermogen voor zwaar werk.

3. Gebruik elektrisch gereedschap alleen voor de doeleinden waar ze voor bedoeld zijn. U(Int)kunt bijvoorbeeld geen boomstromken of een boomstammen zagen met een handzaag.

4. Draag geschikte kleding.

5. Draag geen loszittende kleding of sierraden die verstrik können raken in bewegende delen.

6. Als u buiten werkkt word antislip schoeisel aanbevolen.

7. Draag een haarnetje met langhaar.

8. Gebruik beschermende uitrusting

Draag een veiligheidsbril
Bij werk waar stof vrijkomt, gebruik dan een mondkapje.

1. Sluit het afzuigssystem aan.

2. Als het afzuigsysteme en de stofopvangzak beschikbaarং, sluit deze dan correct aan.

3. Gebruik de kabel Niet voor doeleinden waar het Niet voor bedoeld is.
4. Gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe randen.
5. Klem het gereedschap.

6. Gebruikklemen of een bankschroef om het gereedschap vast te klemmen. Het is veiligerdan het vast te honden met uw handen.

7. Vermijd een abnormale lichaamshouding

8. Het zorgt voor stabiliteit en behoud je balans.
9. Gebruik en onderhoud uw gereedschap met zorg.
10. Houd de zaagbladen schoon en scherp dit verzekerd dat u beter en veiliger kurz werken.
11. Volg de smeer en gereedschap wissel instructies.
12. Controller de voedingskabel van de machine regelmatig, en LAST een gekwalificeerde expert schades herstellen.
13. Controller de verlengsnoeren regelmatig en verrang de kabels als ze beschadigd zijn.
14. Houd de handgrepen schoon, droog en vrij van vet en olie.
15. Haal het gereedschap uit het stopcontact.
16. Als u geen gebruik maakt van het gereedschap, wanner u onderhoud wiltuitvoeren en wanner u opzetstukken wil wisselen, zoals messen boren en frezen.
17. Laat de instel sleutel nicht in het gereedschap zitten.
18. ControllerDat de instel sleutel en ander gereedschap verwijderd zich,voordat u de machine aanzet.
19. Vermijd onbedoeld aanzetten van het apparaat.
20. Controller datijdens het aansluiten van de machine in het stopcontact dat het apparaatuit staat.
21. Gebruik van de verlengsnoeren buitenshuis.
22. Zorg er voor dat de juiste en goedgekeurde verlengsnoeren worden gebruikt bij het buiten gebruiken van elektrisch gereedschap.

Speciale verilgheidsvoorschriften

1. Bij gebruik van zaagbladen met hardmetalen tanden is het aangeraden bladen met negatieve of matig positieve snijhoek te gebruiken. Gebruik geen zaagbladen met diep uitgesneden tanden. Deze können de beschemkap grijpens.
2. Opgepast: Monteer eerst zorgvuldig alle onderdelen alvorens het werk te starten. Volg de procedure zoals aangegeven.
3. Indien u Niet vertrouwd bent met het gebruiken van een dergelijkke machine, kunt u zich beter eerst lately inlichten door vaklui, een instructeur of door een technicus.
4. Altijd het werkstuk stevig gegen de zaaggeleider klemmen of aandrukken, alvorens u de bewerkinguitvoert. Het gebruik van alle möglichke

kleiminrichtingen heeft de voorkeur boven het gebruik met de handen.

1. Belangrijk: Wordt er bij de uit te voeren bewerking met de hand vastgehonden, gebruik dan een minimale afstand van 100mm van het zaagblad.
2. Druk het werkstuk.altijd谈起 de tafel.
3. Houd het zaagblad scherp en controllerer regelmatig of het vrij ronddraait zonder abnormale trillingen. Vervang het zaagblad indien mogelijk.
4. Laat de machine vrij draaien tot het maximum toerental bereikt is, voordat met de bewerking worden begonnen.
5. Onderhoud de luchtinlaten aan de achterkant en de onderkant van de tafelzaagmachine en elektromotor, dit voor het behoud van de machine. Stofophopingen dienen te worden vermeden.
6. Vergrendel steeds de verschillende gradeninstellungen voordat u begint met het bewerken.
7. Koop alleen aangepaste zaagbladen met een toerental van minimaal 6000 t.p.m.
8. Maak alleen gebruik van het juiste zaagblad.
   Tekleine of te grote zaagbladen zich uitermate
   gevaarlijk.
9. Inspector regelmatig het zaagblad op eventuèle mankindementen. Vervang het zaagblad indien nodig.
10. Ontvet het neue zaagblad en reinig de flenzen voordat u het neue blad monteerd. Monteer het blad daarna in de juiste richting en trek de flenzen hard aan door middel van de centrale bout.
11. Alleen originele flenzen gebruiken. Alle anderen zich nicht aangepast.
12. Werk nooit zonder de beschermkap van het zaagblad.
13. Ook het bewegende gedeelte van de bescherm kap dient gemonteerd te blijven.
14. Het zaagblad nooit smeren terwijl het draait.
15. Altijd de handen verwijderd houden uit het tranject van het zaagblad.
16. Nooit een werkstuk oprapen door met de handen langs, of darüber het zaagblad te gripen.
17. Zorg dat het werkstuk nooit gegen het zaagblad aankomt, voordat de machine aangezet is.
18. Bewerk nooit metaal of steensoorten met deze machine.

19. Gebruik steunmiddelen om lange werkstukken te ondersteunen.

20. Gebruik de machine nooit in een gevaarlijke omgeving, waar waar ontbrandbare gassen of vloeistoffen aanwezig়.

21. Nooit de machine onbeheerd achefterlaten zonder\ deze eerst van het stroomnet te ontkoppelen.
22. Hoort u abnormale geluiden, probeer deze dan op te sporen of breng de machine waar een erkend installmenter of reparatiebedrijf.
23. Als een onderdeel gebroken of beschadigd is, verwang of repareer dit onmiddelijk.
24. Plaats uzelf nooit in het traject van het zaagblad maar ga links of rechts van de zaagtafel staan.
25. De handen moeten eveneens naast het traject van het zaagblad geplaatst worden.
26. Duw het te zagen materiaal.altijd met een pushstick langs de zaag, gebruik nooit uw handen.
27. Plaats het hout altijd aan de voorzijde van de zaagtafel en duw het dan verder maarachten.
28. Bij verstekzagen gebruikt men enkel de regelbare geleider en verwijdert men de langsgleider.
29. Gebruik nooit de langsgeleider als lengtemaat bij het afkorten van balken.
30. Bij blokkage van het zaagblad: eerst het toestel uitschakelen voordat u het defect gaat verhelpen.

31. Vermijd dat werkstukken in uwrichting terug geslagen worden door:

32. Steeds scherpe zaagbladen te gebruiken.

33. Niet zagen van tekleine werkstukken.
34. Nooit los lately van uw werkstuk voordat het volledig door de zaag is geduwd.
35. De geleider steeds parallei aan het zaagblad instellen.

36. Nooit de zaagbeveiliging wegemen.

37. Zorg voordat u het zaagwerk hervat, dat u stevig staat en dat de handen in de gewenste positie staan.

38. Gebruik nooit verdunningsmiddelen om de machine te reinigen. Gebruik voor het reinigen enkel een vochtige doeck.
39. Gebruik geen beschadigde of cervormde zaagbladen.
40. Vervang een versleten tafelinlegstuk.
41. Gebruik alleen door fabrikant voorgeschreven zaagbladen geschikt voor hout of vergelijkbaar materiaal volgens EN 847-1.

42. Gebruik voor elke te zagen materiaalsoort het juiste zaagblad.

43. Sluit uw tafelzaagijdens het zagen algid op een afzuiginstallatie aan.
    43.Zorg dat het spouwmes.altijd goed is afgesteld.

44. Stel de aftscherming van het zaagblad algijd correct af.
45. Wees voorzichtig bij het makeen van gleuven.

Let er bij het wisselen van het zaagblad op dat de zaagbreedte Niet kleiner en de bladdikte van het zaagblad Niet groter is dan de dikte van het spouwmes.

Draag persoonlijke beschermingsmiddelen:

• Gehoorbescherming om het risico van gehoorbeschadiging te verkleinen
• Bescherming van de ogen
• Mondkapje om het risico van schadelijk stof tegen te gaan
• Handschoenen bij het hanteren van de messen en de ruwe materialen

Waarschuwing! Gebruik geen HSS zaagbladen.

• Steek de push-stick bij Niet gebruik in de houder.
• Gebruik een push-stick om het werkstuk voor bij het zaagblad te duwen.

Waarschuwing! Gebruik de zaag nicht voor sponningen of groeven.

• Gebruik uitsluitend zaagbladen, met een maximumsnelheid van tenminste de能力和 van de zaagmachine dat geschikt is voor het te zagen materiaal.
• Tijdens het transport, moet het bovenste deel van het zaagblad worden beschermd door de kap.

De machine onmiddelijk uitzetten bij:

Defecte netstekker, netsnoer of snoerbeschadiging.
Defecteschakelaar.
Oververhitting van de machine
- Rook of stank van verschroeide isolatie.

Neem bij het gebruik van elektrische machines algijdeplaatselijk geldende veiligheidsvoorschriften inacht in verband met brandgevaar, gevaar voor

elektrische schokken en lichamelijk letsel.
Lees behalte onderstaande instructies ook de veilig heids voor schriften in het apart bijgevoegde veiligheidskatern door. Bewaar de instructies zorgvuldig!

Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Bij verranging van snoeren of stekkers

Gooi oude snoeren of stekkers direct weg zodra ze door neue exemplaren zijn verrangen. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Bij gebruik van verlengsnoeren

• Gebruik als voeding voor dit apparaat steeds een onbelaste lijn en/of een verlengsnoer met geleiders van minimaal 1,5mm^2 en beveiligd door een 16 A veiligheid. Let op dat dit verlengsnoer Niet langer is dan 20 meter.
• Dit apparaat kan geschakeld worden op het eenfasige net (230-240 V~, 50 Hz). Twijfelt u aan de aard van de stroomvoorziening, raadpleeg dan eerst een electricien).

Voeding

• De motor is uitgerust met een overbelastingschakelaar. Wanner de tafelzaag overbelast, schakelt de overbelastingsschakelaar de compressor automatisch uit om deze te beschermen gegen oververhitting. Wanner de overbelastingssschakelaar inschakelt, schakel de tafelzaag dan uit met de AAN/UIT schakelaar (8), totdat de tafelzaag is afgekoeld. Druk hierna op de AAN/UIT schakelaar (8) en herstart de tafelzaag.

3. MONTAGE

Montage van het onderstel Afb. A4

Monteer eerst alle onderdelen en zet daarna alle bouten stevig vast.

• Zet de machine ondersteboven. Leg er een stuk karton onder, zodate het sub-oppervlak Niet beschadigt.

• Monteer de poten (15) (4 st) met één steun (13) van het verlengstuk (4 st) per poot op de vier hoeken van de behuizing, gebruik de langere boute (16) met moeren (2 st. per poot) (Afb. B1)

• Let erop dat de steun (13) van het verlangstuk worden gemonteerd zoals worden goontoind in Afb. B1
• Monteer de dwarsbalk (22) (4 st):tussen de poten met dekleine bouten (25) met moeren (16 st).
• Plaats de rubberen voeten (23) (4 st)
• Monteer de extra poten (24) (2 st) aan de awhilezijde van de machine, gebruik waarvoordekleine bouten (26) met moeren (4 st)

Montage van de verlengstukken

Afb. B1, Machine staat nog steeds ondersteboven

• Monteer de verlangstukken (3) (2 st) aan de tafel, gebruik waar voor dekleine bouten (17) met moeren (4 st).
• Monteer de steunen (13) van de verlangstukken op de verlangstukken (3), gezruik waarvoordekleine boute (17) met moeren (4 st).
• Zet de machine waar op z'n voeten.
  Controleer dat de verlengstukken geleijk staan met de tafel, gebruik hiervoor de sleuven in de steunen van de verlengstukken.

Montage van het spouwmes

Afb. A4, C

• Verwijder met een schroevendraaier het inzetstuk (21)uit de tafel (Afb.G1).
  Draai de bevestigsschroef los (28) (Afb. C1)
• Breng het spouwmes omhoog tot de diepte tussen de zaagtafel en de bovenste rand van het spouwmes ongeveer 110mm is (Afb. C2)
• De afstand:tussen het spouwmes en de getande rand van het zaagblad moet 3 tot 5mm zijn (Afb.C3).
• De punt van het spouwmes mag Niet meer dan 5mm onder de tandpunt�n, zoals worden getoond in Afb. C3.

Bevestiging van de beschemkap Afb.C4

• Draai het zaagblad geheel maar boven (instructies voor afstelling van de hoogte, zie hoofdstuk 4)

• Trek aan de knop (19) van de beschemkap (5) enplaats deze over het spouwmes (20), verwijl u de knop ingetrokken houdt

• Laat de knop los en let erop dat de pen in het gat schuift

• Zet de beschermkap vast door de knop vast te draaien

Montage van de stofafzuiging Afb. D

• Montage van de stofafzuiiging zoals worden getoond in Afb. D
• Bevestig de stofzuiger aan de stofzuigeraansluiting (27) (Afb. D)

Bevestiging van de parallelle geleider Afb. E

• Bevestig de parallelle geleider (2A) aan de rechterzijde van het zaagblad op de tafel.
• Vergrendel de geleider door de handgreep (Afb. E) omlaag te duwen

Bevestiging van de parallelle geleiderhouser Afb. I

De parallelle geleider kan met behulp van de houserclips (30) worden opgeborgen. Monteer de houserclips (30) met wagon-type bouteen en moeren(29). De houders konnen worden gemonteerd, als getoond in Afb I1 of als worden getoond in Afb I2.

Bevestiging van de verstekgeleider Afb.A1

Schuif de geleider in de sleuf van de tafel, aan de linkerzijde van het zaagblad Afb. A1

Montage of verwisseling van het zaagblad Afb. G

Haal eerst de stekker uit het stopcontact, voordat het zaagblad gemonteerd of verrangen worden.

De pij op het zaagblad geeft de draai-richting aan. Deze要去aar bezelfderichting wijzen als de pij op de machine, de tanden van het zaagblad要去en naar beneden wijzen aan de voorkant van de zaag.

• Verwijder met een schroevendraaier het inzetstuk (21)uit de tafel (Afb.G1).

• Draai het zaagblad geheel omhoog. (Instructies voor afstelling van de hoogte, zie hoofdstuk 4)

• Draai de moer los met de steeksleutels (14) (Afb. G2)

• Verwijder de moer en de buitenste flens van de as van het zaagblad. (Afb. G3)
  Schuif het oude zaagblad over de as van het zaagblad en zet een新模式 zaagblad op de as.
• Zet de buitenste flens terug en voeg de moer toe.
  Zet de moer vast met de steeksleutels.
• Zet het inzetstuk terug in de tafel en zet de schroef vast.

4. BEDIENING

Aan-/Uitschakelen

Afb.A1 (8)

• Zet de machine in werkung door de schakelaar in stand '1' te zetten.
  U stelt de machine buiten werking door bezelfde schakelaar in stand '0' te drukken
• Houd alsijd de stroomkabel weg bij bewegende onderdelen.

Met de 2-in-1 handgreep de hoek en de hoogte van het zaagblad afstellen

Afb.A2

De hoogteafstelling gebruiken

• U brengt het zaagblad omhoog door de handgreep (9) maar rechts te draaien
• U brengt het zaagblad omlaag door de handgreep waar links te draaien
• Let erop dat het zaagblad algijd ongeveer 2 mm hoger afgesteld staat dan de totale dikte van het te zagen materiaal.

De hoekafstelling gebruiken

Afb. G4

• Draai de knop (10) wat los
• Druk de handgreep (9) maar de machine en draaiaar links als u de hoek van het zaagblad wilt afstellen.
  Zet de knop (10) vast

De parallelle geleider gebruiken AfbA1,E,J1,J2

De parallelle geleider (2A) is voorzien van een geleiderverlengstuk (2B). Het geleiderverlengstuk kan op twee verschillende manieren worden gebruikt, afhankelijk van de dikte van het hout.

Voor dikker hout moet het geleiderverlengstuk (2B) worden gemonteerd als worden getoond in afbeelding J1.

Voor dunner hout要去 het geleiderverlengstuk (2B) worden gemonteerd als worden getoond in afbeelding J2.

• Vergrendel de geleider door de handgreep (Afb. E) omhoog te duwen
• Draai de vleugelmoeren (2C) wat los
• Verwijder het geleiderverlengstuk (2B) van de parallelle geleider (2A) door het van de parallelle geleider te schuiven
• Draai het geleiderverlengstuk in de gewenste stand en schuif het terug op de parallelle geleider
• Draai de vleugelmoeren (2C) vast

Werkinstructies

Er zich twee zaagmethoden:

In de lenghte zagen (Afb. H1)
Het werkstuk in de richting van de nerf van het hout zagen
- Afkorten of afzagen, met de verstekgeleider (Afb. H2)

Het werkstuk overdwars afzagen

Bij beiden Zaagmethoden is het zaak steeds gebruik te make n van een van de geleiders. Zaag dus nooit zonder geleider!

Pas op! Voordat u met zagen begint, controllerer eerst het volgende:

1. Zit het zaagblad vast?
2. Zitten alle blokkeerhendels vast?
3. Staat de langsgeleider parallel met het zaagblad?
4. Werkt de beschermkap correct?
5. Draagt u een veiligheidsbril?
6. Loopt het zaagblad nergens aan?

Het is absolutnoodzakelijkdeze punten in ache te nemen voordat u aan het werk gaat!

Langszagen

• Blokker de langsgeleider op de juiste maatpositie en verwijder de afkortgeleider uit de tafelslede.
• Druk het houtlicht waar de tafel toe enaar het tegen de afkortgeleider aanglijden.

Blijf minimaal 3 cm van de voorkant van het zaagblad weg alvorens u de motor aanzet. De Kant van het hout dat gegen de langsgeleiderlicht moet hebelaalrecht zichn.Houd de handen minstens 10 cm. weguit het te volgen zaagspoor.

• Zet de motor aan en wacht tot het zaagblad het maximum toerental heeft bereikt voordat u met het zaagwerk begint.
• Terwijl u het hout gegen de tafel en langsgeleider drukt, kunt u het hout zachtjes door het zaagblad schuiven zonder te forceren.
• Trek nooit het werkstukteringaar achteren. Indien nodig, schakel dan eerst de motoruit ZONDER de positie van het werkstuk te wijzigen.

Langszagen bij (vertical) verstek

Deze methode is practisch hetzelfde, behalve dat het zaagblad in de gewenste hoek worden gebracht.

Bij dit soort methoden mag de langsgeleider uitsluitendangs de rechterkant van het zaagblad staan.

Langszagen van smalle werkstukken

Ga ervan uit dat deze bewerking uitermate gevaarlijk is.

Neem alle nods voorzorgsmaatregelen en duw het werkstuk steeds door (totijken het zaagblad) met een pushstick inplaats van met de hand.

Dwarszagen

• Verwijder de langsgeleider en breng de dwarsgeleider in de rechtsstele aan.
  Regel de hoogte van het zaagblad (zie langszagen).
• Druk het werkstuk gegen de dwarsgeleider en houd minstens 2,5 cm afstand van de voorkant van het zaagblad.
• Zet de motor aan en wacht tot het maximum toerental bereikt is.

• Druk het werkstuk gegen de geleider en de tafel. Schuif het hout zachtjes door het zaagblad. Ga door totchter het zaagblad. Zet daarna de motor af en houd deze positie aan totdat het zaagblad volledig stilstaat voordat u het hout wegneemt.

• Trek nooit het hout terug. Indien nodig,zet de motor dan af en houd de positie vast totdat het zaagblad volledig stilstaat.

Dwarszagen bij verticaal verstek

Deze methode is practisch hetzelfde, behalve dat het zaagblad in de gewenste hoek worden gebracht.

Plaats de dwarsgeleider uitsluitend aan de rechterzijde van het zaagblad. Nooit tekleine stukken hout zagen. Gebruik nooit de handen om moeilijke operaties UIT tevoeren.

Dwarszagen bij horizontal verstek

Bij deze methode is het zaak dat men nu de dwarsgeleider in de gewenste hoek blokkeert. Houd het werkstuk krachtig gegen de dwarsgeleider en de tafel gedrukt voordat u begint met afkorten.

5. ONDERHOUD

Zorg dat de machine Niet onder spanning staat wanner onderhoudswerkzaam-heden aan het mechaniek worden uitgevoerd.

Deze machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

De tafelzaag vervoeren

Voordat de tafelzaag veilig vervoerd kan worden要去en de volgende stappen worden UITgevoerd:

• Trek de stekker uit het stopcontact
• Draai hendel (9) (Fig A2) gegen de klok in en draai het zaagblad zoveel als möglichk maar beneden
• Verwijder alle accessoires die nicht stevig aan de machine können worden vastgezet

Indien möglichk, transporter de zaagbladen in een af te sluiten doos.

• Rol het snoer goed op
• Tijdens het tilen, til de tafelzaag aan het tafelblad (1) (Fig. A1)

De zaagtafel moet altijd door minimaal 2 personen worden getild om rug letse te voorkomen.

Storingen

In het geval dat de machine Nietaar behoren functioneert,geven wij onderstaand een aantal可想而知 oorzaken en bijbehorende oplossingen.

1. De motor slaat nicht aan

• De stekker zit nicht in het stopcontact
• Het snoer is onderbroken
• De koolborstels zijn versleten / verrang de koolborstels of raadpleeg uw dealer

2. Het werkstuk knelt gegen het spouwmes tijdens de bewerking

• Het zaagblad moet worden uitgelijnd. (Fig. G)

3. De zaagsnede is nicht effen (uitgeraffeld)

• Het zaagblad moet worden aangescherpt
• Het zaagblad is achechterstevoren gemonteerd
• Het zaagblad is aangeladen met hors of zaagsel
• Het zaagblad is nicht geschikt voor deze bewerking

4. Het werkstuk raakt de achterkant van het zaagblad en springt op

Spouwmes moet worden uitgelijnd (Fig. G)
- De langsgeber wird nicht gebrukt
- Het zaagmes is dikker dan het spouwmes of het spouwmes worden nicht gebruikt
- Het zaagblad moet worden aangescherpt
- Het werkstuk worden nicht tot na het zagen op+zijnplaats gezhonden
- De spanknop van de dwarsgeleider zit los

5. De hoogte en/of verstekhendel is geblokkeerd

• Zaagsel en stof moeten worden verwijderd

6. De motor bereikt moeilijk het maximale toerental

• De verlengkabel is te dun en/of te lang
• De netspanning is lager dan 230-240 V

7. De machine trilt

• De machine is nicht vastgeschroefd aan de werkbank
• Het onderstel staat nicht waterpas op de vloer
• Het zaagblad is beschadigd

8. De electromotor loopt onregelmatig

• De koolborstels zijn versleten / verrang de koolborstels of raadpleeg uw dealer

Reinigen

Reinig de machine-behuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn.Gebruik bij hardnekrig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijksteffen beschadigen de kunststof onderdelen.

Smeren

De machine heeft geen extra smering nodig.

Storingen

Wonneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verworking te worden aangboden aan een waarvoor verantwoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd

SCIE CIRCULAIRE A TABLE TSM1035
