MANUAL DE USUARIO TSM1035 Ferm

trajet de la lame de scie.

TSM1035 Gracias por comprar este producto Ferm. Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años. Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en la página 2 - 6. Lea atentamente estas instrucciones de uso antes de poner el aparato en funciona- miento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspon-diente documentación deben guardarse en la proximidad de la máquina. Contenidos

2. Instrucciones de seguridad

Voltaje 220-240 V~ Frecuencia 50 Hz Entrada de potencia 1500W Velocidad sin carga 5000/min Dim. de las hojas de sierra 210 x 30 x 2.8 mm Número de dientes T24 Max. altura de la pieza a 90° 70 mm Max. altura de la pieza a 45° 45 mm Espesor del cuchillo divisor 2.0 mm Grueso de la lámina 1.8 mm Dimensiones del banco (max) 676 x 500 mm Peso 14.5 kg Lpa (presión acústica) 99.6 dB(A) K=3dB Lwa (resonancia acústica) 112.6 dB(A) K=3dB43

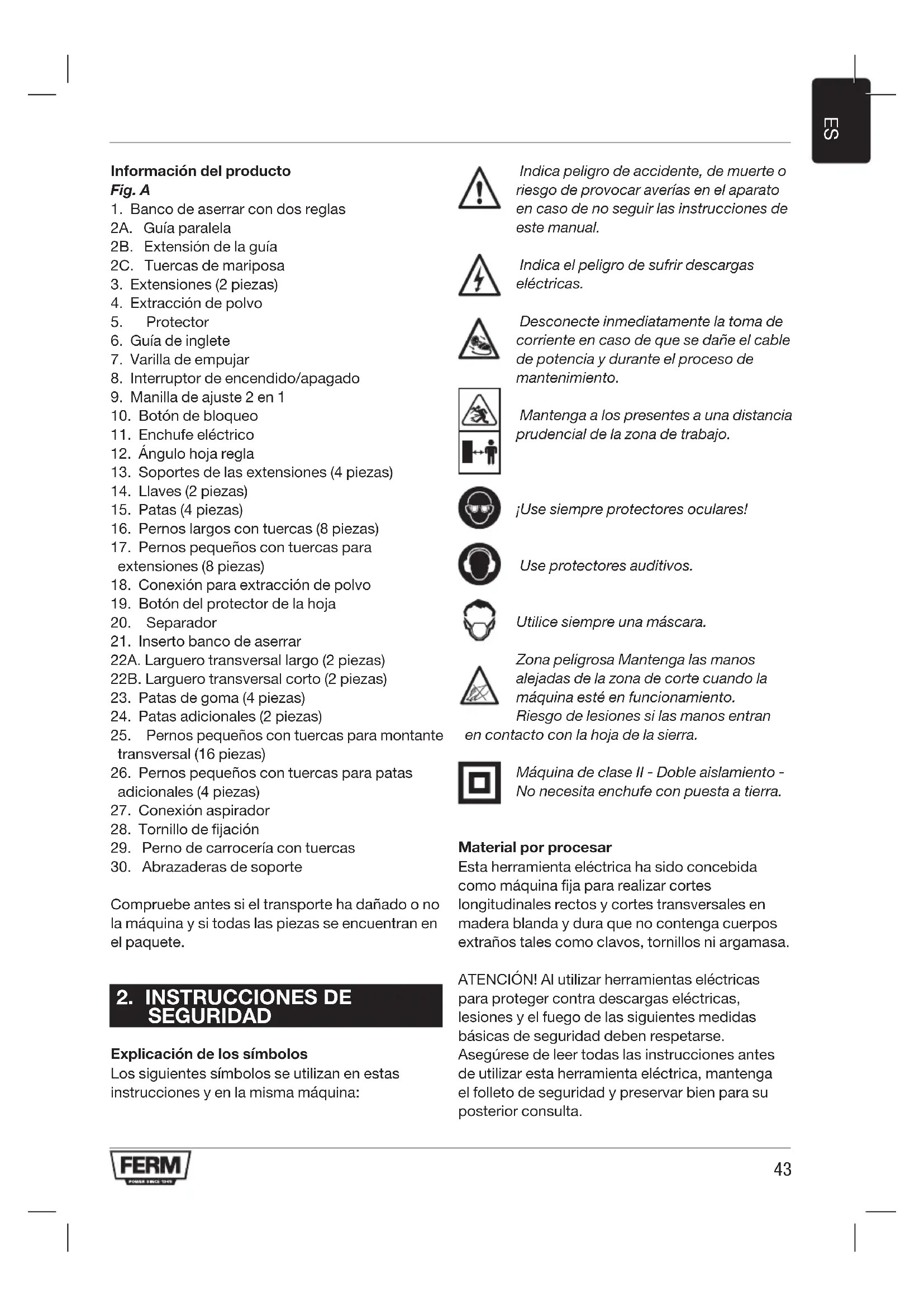

Información del producto Fig. A

1. Banco de aserrar con dos reglas

2A. Guía paralela 2B. Extensión de la guía 2C. Tuercas de mariposa

3. Extensiones (2 piezas)

4. Extracción de polvo

8. Interruptor de encendido/apagado

9. Manilla de ajuste 2 en 1

10. Botón de bloqueo

11. Enchufe eléctrico

12. Ángulo hoja regla

13. Soportes de las extensiones (4 piezas)

14. Llaves (2 piezas)

15. Patas (4 piezas)

16. Pernos largos con tuercas (8 piezas)

17. Pernos pequeños con tuercas para

extensiones (8 piezas)

18. Conexión para extracción de polvo

19. Botón del protector de la hoja

22A. Larguero transversal largo (2 piezas) 22B. Larguero transversal corto (2 piezas)

23. Patas de goma (4 piezas)

24. Patas adicionales (2 piezas)

Pernos pequeños con tuercas para montante transversal (16 piezas)

26. Pernos pequeños con tuercas para patas

adicionales (4 piezas)

27. Conexión aspirador

28. Tornillo de fijación

29. Perno de carrocería con tuercas

30. Abrazaderas de soporte

Compruebe antes si el transporte ha dañado o no la máquina y si todas las piezas se encuentran en el paquete.

SEGURIDAD Explicación de los símbolos Los siguientes símbolos se utilizan en estas instrucciones y en la misma máquina: Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual. Indica el peligro de sufrir descargas eléctricas. Desconecte inmediatamente la toma de corriente en caso de que se dañe el cable de potencia y durante el proceso de mantenimiento. Mantenga a los presentes a una distancia prudencial de la zona de trabajo. ¡Use siempre protectores oculares! Use protectores auditivos. Utilice siempre una máscara. Zona peligrosa Mantenga las manos alejadas de la zona de corte cuando la máquina esté en funcionamiento. Riesgo de lesiones si las manos entran en contacto con la hoja de la sierra. Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra. Material por procesar Esta herramienta eléctrica ha sido concebida como máquina fija para realizar cortes longitudinales rectos y cortes transversales en madera blanda y dura que no contenga cuerpos extraños tales como clavos, tornillos ni argamasa. ATENCIÓN! Al utilizar herramientas eléctricas para proteger contra descargas eléctricas, lesiones y el fuego de las siguientes medidas básicas de seguridad deben respetarse. Asegúrese de leer todas las instrucciones antes de utilizar esta herramienta eléctrica, mantenga el folleto de seguridad y preservar bien para su posterior consulta.44

1. Siempre mantenga su lugar de trabajo limpio y

• Un lugar de trabajo desordenado puede provocar accidentes no deseados.

2. Considerar las influencias ambientales.

• No exponga la herramienta eléctrica a lluvia.

• No utilice la herramienta eléctrica en un ambiente húmedo o mojado.

• Asegúrese de que el espacio de trabajo tiene suficiente luz.

• No utilice la herramienta eléctrica en áreas donde hay un riesgo de incendio o explosión.

3. Para protegerse de una descarga eléctrica.

• Evite el contacto del cuerpo con partes puestas a tierra (por ejemplo, tuberías, radiadores, cocinas eléctricas, refrigeradores, etc.).

4. Mantenga a otras personas a distancia

• Mantenga a otras personas a distancia especialmente niños, no dejes que toquen su herramienta eléctrica o cable y mantiene los niños lejos de su área de trabajo.

5. Guarde las herramientas eléctricas no utilizados

• herramientas eléctricas no utilizados deben ser encerrados o almacenados en un lugar que esté seco y fuera del alcance de niños.

6. No sobrecargue la herramienta eléctrica.

• Se trabaja mejor y más seguro en el rango de potencia especificado.

7. Utilice la herramienta eléctrica correcta.

• No utilizar máquinas de baja potencia para trabajos pesados

• No utilice la herramienta eléctrica para fines que no están destinados a ser. Por ejemplo no se puede cortar ramas de árboles o un tronco de madera con una sierra de mano.

8. Use ropa adecuada.

• No use ropa suelta o joyas; que pueden quedar atrapados en las piezas móviles.

• Calzado antideslizante es recomendado cuando trabaja en aire

• Para cabello largo, use una redecilla.

9. Use equipo de protección.

• Use gafas protectoras

• Al hacer trabajo que genera polvo, utilice una máscara de respiración.

10. Conecte el aspiradora

• Si la conexión con el aspiradora y el receptor están disponibles entonces usted sabe que éstos están conectados y se utilizan adecuadamente.

11. No utilice el cable para fines que no está

• No utilice el cable al conector para sacarlo de la toma. Proteja el cable del calor, aceite y bordes afilados.

12. Asegurar la herramienta eléctrica.

• Utilice abrazaderas o un torno para sujetar la herramienta eléctrica. Es más seguro que sostenerlo con la mano.

13. Evitar una postura anormal.

• Se garantiza la estabilidad y lo mantiene equilibrado en todo momento.

14. Conservar y mantener las herramientas con

• Mantenga las herramientas de corte afiladas y limpias, este garantiza que trabaja mejor y que sea lo más seguro posible.

• Siga las instrucciones del lubricante y de la herramienta cambiante.

• Compruebe el cable de conexión de la herramienta eléctrica con regularidad y dejar que un experto cualificado repara cualquier daño.

• Compruebe los cables de extensión periódicamente y reemplácelos si están dañados.

• Mantenga los mangos limpios, secos y libres de grasa y aceite.

15. Desconecte la herramienta de alimentación de

la toma de corriente.

• Cuando no esté usando la herramienta eléctrica, cuando se lleve a cabo el mantenimiento y al cambiar sus herramientas como palas, taladros y cortadores.

16. No deje la llave dentro de la herramienta.

• Antes de ponerlo en marcha, asegúrese de que las llaves y herramientas de configuración se han despejado.

17. Evite involuntariamente a cambiar la

herramienta eléctrica.

• Compruebe que al conectar el enchufe en la toma de que el equipo está apagado.

18. Use un cable alargador impermeable

• Adecuado para exteriores cuando trabaje con la herramienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores

Instrucciones de seguridad adicionales

1. Cuando utilice las hojas de sierra con dientes

metálicos fuertes (con punta de carbono), se recomienda que utilice hojas con un ángulo de corte negativo o ligeramente positivo. No utilice ninguna hoja de sierra con dientes de corte profundos. Pueden adherirse a la tapa de protección.

2. Atención: Antes de iniciar el trabajo, ajuste

todas las piezas. Siga el procedimiento tal y como se indica.

3. Si no está acostumbrado a utilizar una

herramienta de este tipo, debe consultar previamente a un profesional, un maestro o un técnico.

4. Sujete o presione siempre la pieza de trabajo

firmemente contra la guía de serrado, antes de llevar a cabo el proceso. El uso de todas las herramientas de ajuste posibles es mejor que utilizar sus manos.

5. Importante: Si sostiene la pieza con la mano

para realizar el proceso, mantenga una distancia mínima de 100 mm. de la hoja de sierra.

6. Presione siempre la pieza contra el banco.

7. Mantenga la hoja afilada y compruebe si

gira libremente sin vibraciones anormales. Sustituya la hoja si es necesario.

8. Permita que la máquina gire libremente hasta

que alcance un número de revoluciones máximas, antes de empezar el proceso.

9. Mantenga las entradas de aire en la parte

posterior e inferior del banco de sierra y del motor para lograr una vida útil mayor. Deben retirarse los cúmulos de suciedad.

10. Cierre siempre las herramientas de diferente

grado antes de comenzar el funcionamiento.

11. Compre exclusivamente hojas de sierra con

un número mínimo de revoluciones de 6000 revoluciones por minuto.

12. Utilice sólo la hoja de sierra apropiada. Las

hojas demasiado grandes o pequeñas son muy peligrosas.

13. Examine periódicamente la hoja de sierra

por si encuentra fallos. Sustituya la hoja si es necesario.

14. Engrase la nueva hoja de sierra y limpie las

bridas antes de colocar la nueva hoja. Luego coloque la hoja en la dirección apropiada y apriete las bridas firmemente usando un perno central.

15. Utilice sólo bridas originales.

16. Nunca trabaje sin la tapa de protección de la hoja

17. La pieza móvil de la tapa de protección también

debe permanecer ajustada.

18. No engrase nunca la hoja de sierra mientras esté

19. Mantenga siempre sus manos lejos del alcance

de las hojas de sierra.

20. Nunca coja la pieza agarrándola con sus manos a

lo largo o detrás de la hoja de sierra.

21. Asegúrese de que la pieza nunca toca la hoja de

sierra antes de que la máquina se haya puesto en marcha.

22. Nunca trabaje con trozos de metal o de piedra

23. Utilice ayudas de sujeción para sujetar piezas

24. Nunca utilice la máquina en ambientes peligrosos

con gases o líquidos inflamables.

25. Nunca deje la máquina desatendida sin

desconectarla previamente de la línea de suministro de corriente.

26. Si escucha ruidos anormales, intente ubicarlos

o lleve la máquina a un ajustador reconocido o a una empresa de reparaciones.

27. Si una pieza se rompe o está dañada,

reemplácela o repárela inmediatamente.

28. Nunca se coloque en el camino de la hoja de

sierra pero sí a su izquierda o a su derecha.

29. Sus manos las debe colocar de igual forma con

respecto al camino de la hoja de sierra.

30. Utilice siempre un palo de madera en lugar de sus

manos para empujar la madera hacia la sierra.

31. Coloque siempre la madera delante del banco de

sierra y luego empújela hacia atrás.

32. Para ingletear sólo debe usarse la guía ajustable

y el soporte guía debe retirarse.

33. Nunca utilice el soporte guía como una medida

lineal para cortar barrotes.

34. Si la hoja de sierra está frenada: apague la

máquina antes de intentar detectar el fallo.

35. Evite que las piezas le devuelvan el empuje

tomando las siguientes medidas:

• Utilice siempre hojas de sierra afiladas.

• No sierre piezas demasiado pequeñas.

• Nunca suelte la pieza antes de que haya atravesado totalmente la sierra.

• Ajuste siempre paralelamente la guía a la hoja de sierra.

• Nunca retire la protección de la sierra.46

36. Antes de continuar con el serrado, asegúrese

de que está en una posición firme y que sus manos se encuentran en la posición adecuada.

37. Nunca utilice disolventes para limpiar la

máquina. Utilice sólo un paño húmedo.

38. No utilice hojas de sierra que estén dañadas o

39. Sustituya la mesa de inserción cuando esté

40. Sólo uso especificada por el fabricante

hojas de sierra que cumplan cuando estén destinados para trabajar madera o materiales similares, EN 847-1.

41. Preste atención a la elección de la hoja de

sierra, ya que depende del material que se vaya a cortar.

42. Conecte las sierras circulares a un mecanismo

de recogida de restos mientras se sierra.

43. Corrija el ajuste del cuchillo divisor.

44. Corrija el ajuste de la hoja de sierra superior de

45. Tenga cuidado cuando haga una muesca.

• Un conector o un cable defectuoso conectado a la corriente

• Un interruptor defectuoso.

• Sobrecalentamiento de la máquina.

• Humo u olor producido por un aislamiento quemado. Seguridad de la electricidad Cuando utilice máquinas eléctricas observe siempre las reglas de seguridad aplicables existentes en su país para reducir el riesgo de incendio, cortocircuitos y daños personales. Lea las siguientes instrucciones de seguridad y también las adjuntas. Antes de utilizar, retire a embalagem utilizada para um transporte seguro! Compruebe siempre que la potencia suministrada se corresponde con el voltaje de la placa de funcionamiento. Sustituya los cables o las clavijas Tire inmediatamente los cables o las clavijas viejos cuando hayan sido sustituidos por otros. Es peligroso colocar la clavija de un cable suelto en el enchufe. Uso de cables de extensión

• Como suministro para esta máquina utilice siempre una línea descargada o un cable de extensión con conductores de al menos 1,5

y protegidos con un fusible de 16 A. Asegúrese de que el cable de extensión no es más largo de 20 metros.

• Esta máquina puede conectarse a la red de una fase (230-240 V./50 Hz.). Si duda sobre la existencia de toma de tierra, consulte previamente con un electricista. Fuente de alimentación

• El motor está equipado con un interruptor de sobrecarga. Si la sobrecarga del siera de mesa, el interruptor de sobrecarga desconecta la instalación automáticamente para proteger47

el siera de mesa de sobrecalentamiento. Si el interruptor de sobrecarga se dispara, apagar el siera de mesa, con la tecla ON / OFF cambiar (8) y espere hasta que se enfríe el siera de mesa hacia abajo. A continuación, pulse el ON / OFF cambiar (8) y reinicie el siera de mesa.

Montaje del bastidor Fig. A4 Primero monte todas las piezas y después apriételas bien con los pernos.

• Apoye la máquina dada vuelta, con un cartón debajo, para que no se dañe la superficie inferior.

• Monte las patas (15) (4 piezas) con un soporte de extensión (13) (4 piezas) por pata en las cuatro esquinas del cuerpo, use los pernos largos (16) con tuercas (2 piezas por pata) (Fig. B1)

• Compruebe que los soportes de extensión (13) estén montados como se muestra en la Fig. B1.

• Monte el larguero transversal largo (22A) (2 piezas) entre las patas de la parte delantera y trasera de la máquina. Use los pernos pequeños (25) con tuercas (8 piezas).

• Monte el larguero transversal corto (22B) (2 piezas) entre las patas de ambos lados de la máquina. Use los pernos pequeños (25) con tuercas (8 piezas).

• Coloque las patas de goma (23) (4 piezas)

• Monte las patas adicionales (24) (2 piezas) en la parte posterior de la máquina, use los pernos pequeños (26) con tuercas (4 piezas). Montaje de las extensiones Fig. B1, con la máquina aún dada vuelta

• Monte las extensiones (3) (2 piezas) en el banco, use los pernos pequeños (17) con tuercas (4 piezas).

• Monte los soportes de las extensiones (13) en las extensiones (3) usando los pernos pequeños (17) con tuercas (4 piezas).

• Gire la máquina para erguirla. Compruebe que las extensiones estén niveladas con el banco usando las ranuras de los soportes de extensión. Montaje del separador Fig. A4, C

• Extraiga el inserto (21) del banco usando un destornillador (Fig. G1).

• Afloje el tornillo de fijación (28) (Fig. C1).

• Levante el separador hasta que la profundidad entre el banco de aserrar y el borde superior del separador sea de aproximadamente 110 mm (Fig. C2).

• La distancia entre el separador y la corona dentada de la hoja debe estar comprendida entre 3 y 5 mm (Fig. C3).

• La punta del separador no debe quedar a menos de 5 mm desde la punta del diente, como se muestra en la Fig. C3. Colocación del protector Fig. C4

• Levante totalmente la hoja (consulte las instrucciones de ajuste de altura en el capítulo 4)

• Tire el botón (19) del protector (5) y colóquelo sobre el separador (20) mientras sigue tirando el botón.

• Suelte el botón y compruebe que la clavija se deslice en el orificio.

• Fije el protector apretando el botón. Montaje de la extracción de polvo Fig. D

• Monte la extracción de polvo como se muestra en la Fig. D.

• Conecte el aspirador en conexión aspirador (27) (Fig. D) Montaje de la guía paralela Fig. E

• Coloque la guía paralela (2A) a la derecha de la hoja sobre el banco.

• Bloquee la guía empujando hacia abajo la manilla (Fig. E) Colocación del soporte de la guía paralela Fig. I La guía paralela puede guardarse usando las abrazaderas de soporte (30). Monte las abrazaderas de soporte (30) usando los pernos de carrocería con tuercas (29). Los soportes pueden montarse como se muestra en la Fig. I1 o en la Fig. I2.48

Montaje de la guía de inglete Fig. A1

• Deslice la guía en la ranura del banco a la izquierda de la hoja Fig. A1. Colocar o cambiar la hoja de la sierra Fig. G Antes de colocar o sustituir la hoja de sierra desconecte la clavija. La flecha marcada en la hoja de la sierra indica la dirección de giro. Debe apuntar hacia la misma dirección que la flecha marcada en la máquina, los dientes de la sierra deben apuntar hacia abajo en la parte delantera de la sierra

• Extraiga el inserto (21) del banco usando un destornillador. Fig. G1

• Gire la hoja totalmente hacia arriba. (Consulte las instrucciones de ajuste de altura en el capítulo 4).

• Afloje la tuerca con las llaves (14) (Fig. G2)

• Extraiga la tuerca y la brida exterior del eje de la hoja. (Fig. G3)

• Deslice la hoja antigua por encima del eje de la hoja y coloque la nueva hoja.

• Vuelva a colocar la brida exterior y la tuerca.

• Apriete la tuerca usando las llaves.

• Vuelva a colocar el inserto en el banco y apriete el tornillo.

• Pulse el interruptor hacia la posición ‘1’ para poner la máquina en marcha.

• Para apagar la máquina, coloque el interruptor en la posición ‘0’.

• Mantenga siempre alejado el cable de red de las piezas móviles. Usando la manilla 2 en 1, ajuste el ángulo y la altura de la hoja Fig. A2, Usar el ajuste de altura

• Gire la manilla (9) en sentido horario para levantar la hoja.

• Gire la manilla en sentido antihorario para bajar la hoja.

• Compruebe que la hoja quede siempre aproximadamente 2 mm por encima del espesor total del material que va a cortar. Usar el ángulo de ajuste Fig. G4

• Afloje ligeramente el botón (10)

• Pulse la manilla (9) hacia la máquina y gire en sentido antihorario para ajustar la hoja en el ángulo correcto.

• Apriete el botón (10) Usar la guía paralela Figs. A1, E, J1, J2 La guía paralela (2A) está equipada con un extensión de guía (2B). La extensión de la guía puede usarse en dos modos distintos, dependiendo del espesor de la madera. En caso de madera más gruesa, la extensión de la guía (2B) debe montarse como se muestra en la figura J1. En caso de madera más fina, la extensión de la guía (2B) debe montarse como se muestra en la figura J2.

• Desbloquee la guía hacia abajo empujando la manilla hacia arriba (Fig. E)

Afloje ligeramente las tuercas de mariposa (2C)

• Extraiga la extensión de la guía (2B) de la guía paralela (2A) deslizándola hacia afuera de la guía paralela.

• Gire la extensión de la guía hacia la posición que prefiera y vuelva a deslizarla por la guía paralela.

• Apriete las tuercas de mariposa (2C). Instrucciones de funcionamiento Existen dos tipos de métodos de aserrar:

• Aserrado longitudinal (Fig. H1) Corta la pieza de trabajo a lo largo de la veta.

• Aserrado transversal o tronzado, con uso de la guía de inglete (Fig. H2) Corta la pieza de trabajo en modo transversal. Para los dos métodos de aserrado debe usarse una guía. Nunca efectúe cortes sin usar una guía.49

¡Atención! Antes de empezar con el serrado, compruebe lo siguiente:

1. ¿La hoja de sierra es segura?

2. ¿Están todas las manivelas de cierre

3. ¿Se encuentra el soporte guía paralelo a la

4. ¿Está funcionando correctamente la tapa de

5. ¿Lleva puestas gafas de seguridad?

6. ¿La hoja de sierra no roza contra nada?

¡Es absolutamente necesario tener en cuenta estos puntos antes de empezar a trabajar! Serrado longitudinal

• Asegure el soporte guía a una posición adecuada y retire la guía de corte del banco.

• Presione la madera ligeramente hacia el banco y deje que se deslice hacia el soporte guía de corte. Quédese al menos a 3 cm. de la parte delantera de la hoja de sierra antes de arrancar el motor. La parte de la madera que está sobre el soporte guía debe estar completamente recta. Mantenga sus manos alejadas al menos 10 cm. del recorrido de la sierra.

• Arranque el motor y espere hasta que la hoja de sierra haya alcanzado un número máximo de revoluciones antes de iniciar el serrado.

• Mientras que empuja la madera hacia el banco y el soporte guía, puede presionar con cuidado la madera a través de la hoja de sierra sin forzarla.

• Nunca deslice hacia atrás la pieza. Si es necesario, apague el motor antes sin variar la posición de la pieza. Serrado longitudinal con un inglete (vertical) Este métodos es prácticamente el mismo, excepto en que la hoja de sierra se coloca en el ángulo deseado. Con este tipo de método, el soporte de guía solo se sitúa en el lado derecho de la hoja de sierra. Serrado longitudinal de piezas estrechas Tenga en cuenta que este proceso es muy peligroso. Tome todas las medidas de seguridad y presione continuamente la pieza hacia la sierra (hasta el final de la hoja de sierra) ayudándose con una pieza artificial, en lugar de con la mano. Serrado transversal

• Retire el soporte guía y coloque el soporte guía de corte transversal en el lado derecho del carril.

• Ajuste la altura de la hoja de sierra (vea el serrado longitudinal).

• Empuje la pieza hacia el soporte guía de corte transversal y mantenga al menos 2,5 cm de distancia desde la parte delante de la hoja de sierra.

• Encienda el motor y espere hasta que se alcance el número máximo de revoluciones.

• Empuje la pieza contra el soporte guía y el banco. Presione con cuidado la madera a través de la hoja de sierra. Continúe hasta que haya pasado por toda la hoja de sierra. Luego apague el motor y mantenga esta posición hasta que la hoja de sierra se haya detenido completamente antes de retirar la madera.

• Nunca saque la madera. Si es necesario, apague el motor y mantenga la posición hasta que la hoja de sierra se haya detenido completamente. Serrado transversal con un inglete vertical Este método es prácticamente el mismo, excepto que la hoja de sierra se coloca en el ángulo deseado. Coloque sólo el soporte guía de corte transversal en la parte derecha de la hoja de sierra. Nunca sierre piezas de madera demasiado pequeñas. Nunca utilice sus manos para desempeñar operaciones complicadas. Serrado transversal con un inglete horizontal Con este método, el soporte guía de corte transversal debe estar asegurado a un ángulo determinado. Mantenga la pieza presionada de forma firme contra el soporte guía de corte transversal y contra el banco antes de que comience a serrar.50

Asegúrese de que la máquina no esté en funcionamiento cuando se realicen los trabajos de mantenimiento en el motor. Las máquinas han sido diseñadas para que funcionen durante un periodo de tiempo muy amplio sin realizar ningún mantenimiento. Un funcionamiento satisfactorio y continuado depende del cuidado que se le dé a la máquina y de una limpieza continua. Transporte del banco de aserrar Antes de transportar el banco de aserrar, debe hacer lo siguiente:

• Desenchufar el enchufe de red.

• Girar la manivela (9) (Fig. A2) en sentido antihorario y bajar la hoja lo máximo posible.

• Extraer todos los accesorios que no queden firmemente montados en la herramienta. Si es posible coloque todas las hojas no usadas en un contenedor para transportarlas.

• Enrollar el cable de corriente y trabarlo.

• Para elevación o transporte, sostenga el tablero principal (1) (Fig. A1) La sierra de banco debe ser transportada siempre por dos personas, para evitar lesiones. Funcionamientos defectuosos En caso de que la máquina no funcione correctamente, le enumeramos las causas posibles junto con las soluciones adecuadas a continuación.

1. El motor no arranca

• La clavija no se encuentra en la línea de electricidad

• El cable ha sido cortado

• Las escobillas de carbón están desgastadas. Reemplace las escobillas de carbón o consulte su distribuidor

2. La pieza se ha atascado en el cuchillo

divisor durante el proceso

• La hoja de sierra debe estar alineada (Fig. G)

3. El corte de la sierra no es liso (raído)

• La hoja de sierra debe afilarse

• La hoja de sierra ha sido instalada al revés

• La hoja de sierra está cubierta de resina o serrín

• La hoja de sierra no es la adecuada para este proceso

4. La pieza ha tocado la parte trasera de la

hoja de sierra y ha sido rebotada

• El cuchillo divisor debe ser estar alineado (Fig. G)

• El soporte guía no se está empleando

• La hoja de sierra es más gruesa que el cuchillo divisor o el cuchillo divisor no se está empleando

• La hoja de sierra debe afilarse

• La pieza no se ha mantenido en su lugar hasta después del sierre

• El botón de voltaje del soporte guía cruzado está suelto

5. El mango de altura o de inglete está

• La suciedad y el serrín deben retirarse

6. El motor encuentra dificultada para

alcanzar el número máximo de revoluciones

• El cable de extensión es demasiado fino o largo

• El voltaje de la línea eléctrica es inferior a 230-240 V.

7. La máquina está vobrando

• La máquina no ha sido ajustada al banco de trabajo

• La base no se encuentra al nivel del suelo

• La hoja de sierra está dañada

8. El electromotor funciona de modo irregular

• Las escobillas de carbón están desgastadas. Reemplace las escobillas de carbón o consulte su distribuidor. Limpieza Mantenga limpias las ranuras de ventilación de la máquina para evitar que el motor sufra un sobrecalentamiento. Limpie regularmente la cubierta de la máquina con un trapo suave, preferiblemente cada vez que se utilice. Mantenga las ranuras de ventilación sin polvo51

o suciedad. Si la suciedad no sale, utilice un trapo suave humedecido con agua y jabón. Nunca utilice disolventes como gasolina, alcohol, amoniaco, etc. Estos disolventes pueden dañar las piezas de plástico. Lubricación La máquina no requiere lubricación adicional. Perturbaciones Si se produce una perturbación por desgaste de un elemento, diríjase por favor a la dirección de servicio que se especifica en la tarjeta de garantía.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello. Sólo para países CE No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente. GARANTÍA Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones. El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
