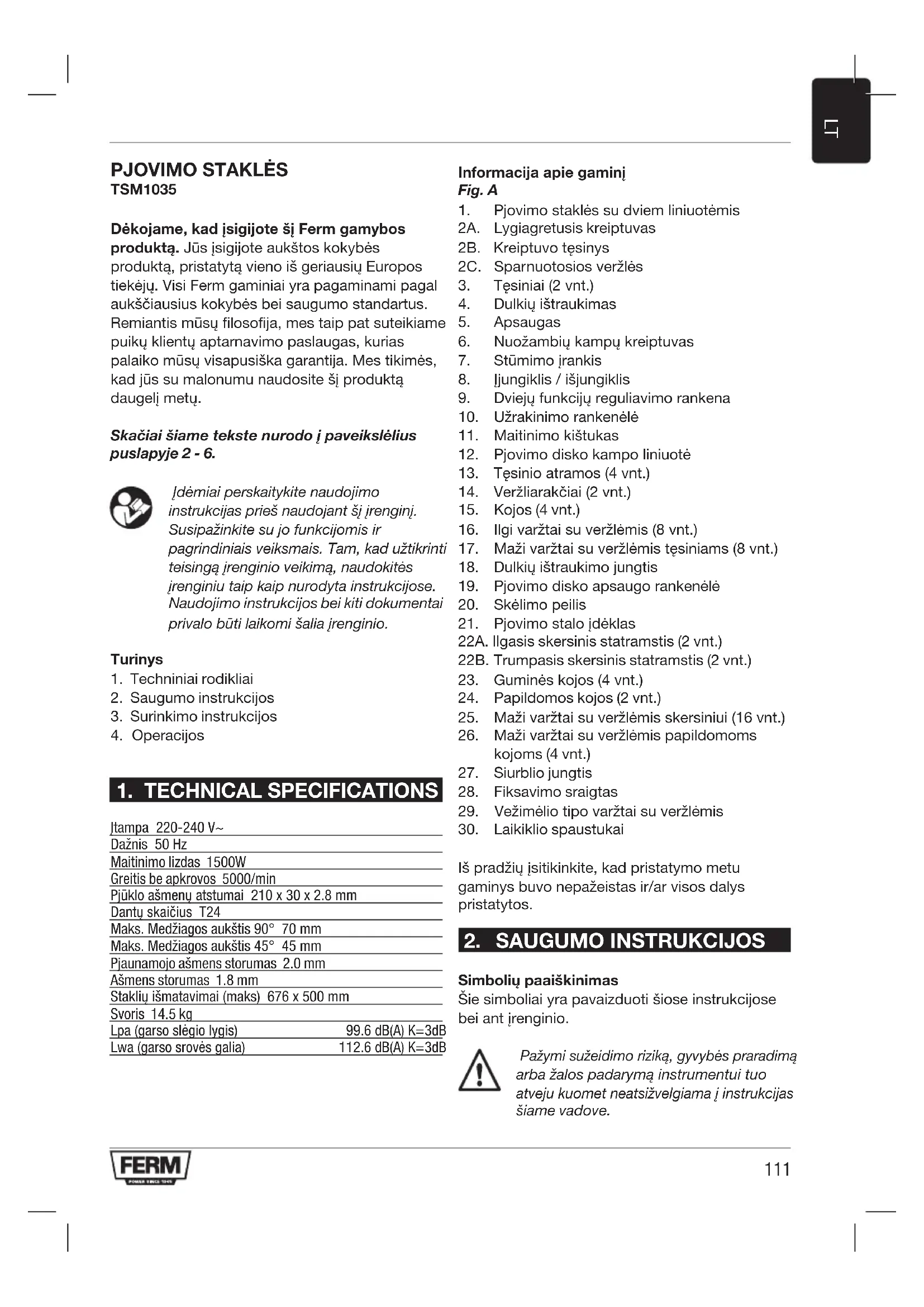

NAUDOJIMO INSTRUKCIJA TSM1035 Ferm

TSM1035 Dėkojame, kad įsigijote šį Ferm gamybos produktą. Jūs įsigijote aukštos kokybės produktą, pristatytą vieno iš geriausių Europos tiekėjų. Visi Ferm gaminiai yra pagaminami pagal aukščiausius kokybės bei saugumo standartus. Remiantis mūsų filosofija, mes taip pat suteikiame puikų klientų aptarnavimo paslaugas, kurias palaiko mūsų visapusiška garantija. Mes tikimės, kad jūs su malonumu naudosite šį produktą daugelį metų. Skačiai šiame tekste nurodo į paveikslėlius puslapyje 2 - 6. Įdėmiaiperskaitykitenaudojimo instrukcijaspriešnaudojantšįįrenginį. Susipažinkitesujofunkcijomisir pagrindiniaisveiksmais.Tam,kadužtikrinti teisingąįrenginioveikimą,naudokitės įrenginiutaipkaipnurodytainstrukcijose. Naudojimo instrukcijos bei kiti dokumentai privalobūtilaikomišaliaįrenginio. Turinys

1. Techniniai rodikliai

2. Saugumo instrukcijos

3. Surinkimo instrukcijos

Įtampa 220-240 V~ Dažnis 50 Hz Maitinimo lizdas 1500W Greitis be apkrovos 5000/min Pjūklo ašmenų atstumai 210 x 30 x 2.8 mm Dantų skaičius T24 Maks. Medžiagos aukštis 90° 70 mm Maks. Medžiagos aukštis 45° 45 mm Pjaunamojo ašmens storumas 2.0 mm Ašmens storumas 1.8 mm Staklių išmatavimai (maks) 676 x 500 mm Svoris 14.5 kg Lpa (garso slėgio lygis) 99.6 dB(A) K=3dB Lwa (garso srovės galia) 112.6 dB(A) K=3dB Informacija apie gaminį Fig. A

1. Pjovimo staklės su dviem liniuotėmis

2A. Lygiagretusis kreiptuvas 2B. Kreiptuvo tęsinys 2C. Sparnuotosios veržlės

3. Tęsiniai (2 vnt.)

4. Dulkių ištraukimas

6. Nuožambių kampų kreiptuvas

9. Dviejų funkcijų reguliavimo rankena

10. Užrakinimo rankenėlė

11. Maitinimo kištukas

12. Pjovimo disko kampo liniuotė

13. Tęsinio atramos (4 vnt.)

14. Veržliarakčiai (2 vnt.)

16. Ilgi varžtai su veržlėmis (8 vnt.)

17. Maži varžtai su veržlėmis tęsiniams (8 vnt.)

18. Dulkių ištraukimo jungtis

19. Pjovimo disko apsaugo rankenėlė

21. Pjovimo stalo įdėklas

22A. Ilgasis skersinis statramstis (2 vnt.) 22B. Trumpasis skersinis statramstis (2 vnt.)

23. Guminės kojos (4 vnt.)

24. Papildomos kojos (2 vnt.)

25. Maži varžtai su veržlėmis skersiniui (16 vnt.)

26. Maži varžtai su veržlėmis papildomoms

28. Fiksavimo sraigtas

29. Vežimėlio tipo varžtai su veržlėmis

30. Laikiklio spaustukai

Iš pradžių įsitikinkite, kad pristatymo metu gaminys buvo nepažeistas ir/ar visos dalys pristatytos.

2. SAUGUMO INSTRUKCIJOS

Simbolių paaiškinimas Šie simboliai yra pavaizduoti šiose instrukcijose bei ant įrenginio. Pažymisužeidimoriziką,gyvybėspraradimą arbažalospadarymąinstrumentuituo atvejukuometneatsižvelgiamaįinstrukcijas šiame vadove.112

Nurodoįelektrosįtamposbuvimą Tučtojauištraukitelaidąišelektroslizdo jeigurozetėslaidaspažeidžiamas naudojimo metu. Laikykite pašalinius asmenis toliau nuo įrenginio Visuometnaudokiteakiųapsaugą Dėvėkiteklausosapsaugą Dėvėkiteapsauginękaukę. Pavojingazona!Įrenginiuiveikiant,rankas laikykite atokiai nuo pjovimo zonos. Pavojus susižalotiprisilietuspriepjovimodisko. IIklasėsįrenginys–dvigubaizoliacija- Jumsnereikiaįžemintosrozetes Medžiagos apdorojimas Šis galingas instrumentas yra skirtas stacionariam naudojimui, kad kietoje ir minkštoje medienoje be trikdžių (vinių, varžtų, cemento) atlikti tiesiai- išilgus bei skersus pjovimus. DĖMESIO! Tam, kad apsisaugot naudojant elektrinius prietaisus nuo elektros šoko, susižeidimo bei ugnies, privalote atsižvelgti į šias saugumo priemones. Įsitikinkite, kad perskaitėte visas šias instrukcijas prieš pradedant naudoti šį prietaisą, turėkite saugumo bukletą ir išsaugokite vėlesnei apžvalgai.

2. Turėkite omenyje aplinkos faktorius.

• Neleiskite, kad ant įrenginio patektų lietaus lašai.

• Nenaudokite prietaiso drėgnoje ar kitoje šlapioje aplinkoje.

• Įsitikinkite, kad jūsų darbo vieta turi pakankamai šviesos.

• Nenaudokite įrankio aplinkoje su ugnimi ar sprogstamosiomis medžiagomis.

3. Kad apsaugoti save nuo elektros šoko.

• Saugokitės, kad kūnas nesiliestų prie įžemintų dalių (pvz. vamzdžiai, radiatoriai, elektrinės viryklės, šaldytuvai ir pan.).

4. Laikykite kitus žmones atokiau.

• Laikykite kitus žmones atokiau, ypatingai vaikus, neleiskite jiems prisiliesti prie įrenginio arba laido bei neleiskite vaikams būti darbo vietoje.

5. Saugiai padėkite nenaudojamus elektrinius

• Nepanaudoti elektros įrankiai privalo būti užrakinami arba laikomi sausoje, vaikams nepasiekiamoje vietoje.

6. Neperkraukite savo elektros prietaiso.

• Jūs dirbsite geriau ir saugiau besilaikant atstumo.

7. Naudokite tinkamą elektros įrankį.

• Nenaudokite silpnos srovės įrankius atlikinėdami sunkius darbus.

• Nenaudokite elektroninio įrankio siekiant tam netinkamų tikslų. Pavyzdžiui: jūs negalite nupjauti medžio šakas ar rąstus naudojant rankinį pjūklą.

8. Dėvėkite atitinkamus drabužius.

• Ne dėvėkite kabančių drabužių ar papuošalų; Jie gali užsikabinti už judančių dalių.

• Dirbant lauke rekomenduojama mūvėti neslystančią avalinę.

• Esant ilgiem plaukams, dėvėkite šalmą

9. .Naudokite apsaugos priemones.

• Dėvėkite apsaugos akinius

• Kuomet atliekate dulkes sukeliantį darbą, dėvėkite kvėpavimo kaukę.

10. Pajunkite vakuumo įrenginį

11. Jeigu yra galimas sujungimas tarp vakuumo ir

gaudyklės, tuomet jūs žinote, kad šie teisingai veikia. Nenaudokite laido tam netinkamiems tikslams.

• Norint atjungti įrenginį, netraukite už laido. Saugokite laidą nuo karščio, tepalų bei aštrių galų.

12. Saugokite elektros priemonę.

• Naudokite reples arba gniaužtuvą, kad laikyti elektros priemonę. Taip yra saugiau nei laikyti jį rankomis.113

13. Venkite netaisyklingos padėties.

• Tai užtikrina stabilumą bei jūsų kūno balansą.

14. Atsakingai elkitės su priemone.

• Pjovimo priemonę išlaikykite švarią bei aštrią, tai užtikrins produktyvų bei saugų darbą. Laikykitės priemonės tepimo bei keitimo taisyklių.

• Reguliariai tikrinkite sujungiamojo laido veikimą ir gedimams atsiradus, leiskite ekspertams juos sutvarkyti.

• Reguliariai tikrinkite prailgintuvus ir keiskite juos atsiradus gedimams.

• Užtikrinkite rankenų švarumą bei nepalikite dėmių nuo tepalo ar degalų.

15. Atjunkite elektros priemonę iš rozetės.

• Kuomet nenaudojate priemonės, nusprendėte apžiūrėti, išvalyti, kuomet keičiate tokius įrankius kaip ašmenys, grąžtas, ploviklis.

16. Nepalikite rakto priemonėje.

• Prieš įjungiant, įsitikinkite, kad raktai bei kitos priemonės pašalintos.

17. Venkite atsitiktinio priemonės įjungimo.

• Įsitikinkite, kad maitinimas yra atjungtas, kuomet kišate laidą į rozetę.

18. Dirbant laukia naudokite prailgintuvus.

• Naudojant elektros priemonę laukę, įsitikinkite, kad naudojate ir tam tinkamą prailgintuvą Papildomos saugumo instrukcijos

1. Naudojant pjūklo ašmenis su kietojo

metalo dantukais (padengtais anglimi) rekomenduojama naudoti ašmenis su negatyviu arba šiek tiek pozityviu pjovimo kampu. Nenaudokite pjūklo su aštriais dantukais. Jie gali užkabinti apsauginį dangtelį.

2. Dėmesio. Iš pradžių atsargiai sujunkite

visas dalis prieš pradėdami darbą. Sekite nurodymus.

3. Jeigu neesate susipažinęs su tokio įrenginio

naudojimo pagrindais, pasikonsultuokite su ekspertu profesionalu.

4. Visuomet užsukite arba užspauskite

darbinę pjūklo dalį prieš atliekant darbą. Tai rekomenduojama atlikti rankomis.

5. Svarbu: jeigu jūs laikote darbinę dalį rankomis,

laikykitės minimalios 100mm distancijos nuo pjūklo ašmens.

6. Visuomet prispauskite darbinę dalį prie staklių.

7. Išlaikykite savo pjūklo ašmens aštrumą bei

reguliariai tikrinkite ar ašmuo laisvai sukasi be vibracijos. Jeigu yra būtinybė, pakeiskite ašmenį.

8. Leiskite varikliui laisvai suktis kol nepasieks

maksimalų apsukų skaičių prieš pradedant darbą.

9. Neužblokuokite oro angų pjūklo gale bei dugne,

kad užtikrinti jog elektrinis motoras tarnaus ilgai. Dulkių susikaupimai privalo būti šalinami.

10. Visuomet užfiksuokite skirtingą laipsnį prieš

11. Visuomet pirkite tik tinkamus pjūklo ašmenis

su tam tikru apsukų skaičiumi, bent jau 6000 apsukų per minutę.

12. Naudokite tik tinkamus pjūklo ašmenis. Per

maži ar per dideli ašmenys yra pavojingi.

13. Reguleriai tikrinkite ar pjūklo ašmuo teisingai

veikia, jeigu būtina, pakeiskite ašmenį.

14. Sutepkite naują ašmenį ir išvalykite prieš

sujungdami su pjūklu. Tuomet teisingą kryptimi sujunkite ašmenį atsargiai įstumiant sujungimo vietas naudojant varžtą.

15. Naudokite tik originalius sujungėjus. Visi kiti

tipai yra netinkami.

17. Judanti apsauginio dangčio dalis taip pat turi

18. Niekada netepkite ašmens kol jis sukasi.

19. Laikykite rankas atokiau nuo besisukančio

20. Nemėginkite pasiekti darbo likučių, užkritusių

už besisukančio pjūklo ašmens.

21. Įsitikinkite, kad darbinės dalys nesiliečia prie

neįjungto pjūklo ašmens.

22. Nemėginkite dirbti su metalu ar akmenimis

naudojant šį įrenginį.

24. Nenaudokite įrenginio pavojingoje aplinkoje,

kur yra degančios dujos ar kitos pavojingos medžiagos.

25. Nepalikite įrangos be priežiūros prieš tai

neištraukus laido iš maitinimo.

26. Jei girdite keistus garsus, pamėginkite suvokti

jų šaltinį arba pateikite įrenginį profesionalo apžiūrai.

27. Jeigu kuri nors dalis yra sugadinta arba

28. Nestovėkite tiesiai prieš pjūklą, bet atsistokite

kairėje arba dešinėje staklių pusėje.

29. Jūsų rankos taip pat privalo būti pastatytos

šalia pjovimo trajektorijos.

30. Visuomet naudokite priemonę, kad pastumti

medieną, o ne savo rankas.

31. Visuomet pastatykite medieną priešais

pjovimo stakles ir tuomet stumkite medieną toliau.

32. Pjovimui tik tam tinkamas paviršius turi būti

naudojamas ir užtvara turi būti pašalinta.

33. Niekada nenaudokite užtvaros, kad kaip

linijinio matuoklio spindulio pjovimui.

34. Jeigu pjūklo ašmuo užrakintas: išjunkite

įrenginį prieš paslenkant.

35. Išvenkite atšokančių į jūsų pusę darbo dalių

atmindami šias taisykles:

• Visuomet naudokite aštrius ašmenis.

• Nepjaukitepermažųdalelių.

• Nepaleiskitedarbiniųdaliųkoljosvisiškai nepraėjoperašmenį.

• Visuometsureguliuokiteparalelesupjūklų.

• Niekuometnenuimkitepjūkloapsaugos.

36. Prieš tęsiant pjovimą, įsitikinkite, kad jūs tvirtai

stovite, o jūsų rankos atitinkamoje pozicijoje.

37. Niekada nenaudokite skiediklių valant įrenginį,

tik drėgną medžiagą.

38. Nenaudokite pažeistų ar deformuotų pjūklo

39. Pakeiskite staklių įjungimą kuomet naudojate.

40. Naudokite tik pjūklo ašmenis nurodytus

gamintojais, kurie yra skirti darbui su medieną ar panašia medžiaga pagal EN847-1.

41. Atminkite, kad ašmens tipas priklauso nuo

materialo, kurį galima pjauti.

42. Pjaunant sujunkite pjovimo stakles su dulkių

surinkimo įrenginiu.

43. Naudokite ir teisingai nustatykite skaldymo

44. Naudokite ir teisingai nustatykite viršutinio

45. Atsargiai pjaukite.

Keičiant pjūklo ašmenį, įsitikinkite, kad ašmens plotis nėra mažesnis nei pagrindinio pjūklo ašmens storumas, kuris nėra didesnis nei skaldymo ašmens storumas. Dėvėkite apsaugos priemonės, jos gali būti

• Klausos apsauga pamažinanti klausos praradimo riziką.

• Kvėpavimo apsauga pamažinanti dulkių patekimo riziką

• Pirštinės kuomet apčiuopiami ašmenys ir aštri medžiaga (rekomenduojama pjūklų ašmenis nešioti talpykloje) Įspėjimas!NenaudokiteašmenųHSS.

• Kuomet stūmimo lazda nenaudojama, įdėkite ją į dėklą.

• Naudokite stūmimo lazdą ar bloką, kad nukreipti darbo dalį Įspėjimas!Nenaudokitepjūklotam,kad medienąįaidintiarjojeišdrožti.

• Naudokite tik tuos pjūklo ašmenis, kurių maksimalus greitis sutampa su tuo, kuris pavaizduotas ant pjūklo ir yra tinkamas atsižvelgiant į pjaunamą medžiagą.

• Pervežimo metu, viršutinė pjūklo dalis privalo būti uždengta. Išjunkite įrenginį jeigu:

• Plyšta laidas ar sugenda rozetė.

• Vidinis degimas sukėlė dūmus ar įtartiną kvapą Elektros saugumas Naudojant elektros priemones, visuomet turėkite omenyje saugumo taisykles jūsų šalyje tam, kad pamažinti gaisro, elektros šoko bei asmeninių sužeidimų rizikos galimybes. Perskaitykite šias bei papildomas saugumo instrukcijas! Visuometįsitikinkite,kadenergijos šaltinisatitinkaįtampąantlentelės Laidų arba kištukų keitimas Nedelsiant išmeskite senus laidus ar kištukus kuomet jie buvo pakeisti naujais. Pavojinga įstatyti plyšusio laido kištuką į rozetę sienoje.115

Prailgintuvų naudojimas

• Kadangi šiam įrenginio šaltiniui visada naudojama neužkrauta linija ir/ar prailgintuvas su mažiausiai 1,5 mm2 konduktorium ir apsaugotu 16 A saugikliu, Įsitikinkite, kad prailgintuvas nėra ilgesnis nei 20 metrų.

• Šis įrenginys gali būti pajungtas prie vienfazio tinklo (230-240 V/50 Hz). Jeigu abejojate žemės elektros pakankamumu, pasikonsultuokite su elektriku. Maitinimo šaltinis

• Variklis pasižymi perkrovimo jungikliu. Jeigu pjovimo staklės perkraunamos, perkrovimo jungiklis automatiškai išjungia priemonę, kad apsaugoti stakles nuo perdegimo. Jeigu perkrovos jungiklis šviečiasi, išjunkite pjovimo stakles naudojant ON/OFF jungiklį (7) ir palaukite kol pjovimo staklės atvės. Tuomet paspauskite ON/OFF jungiklį (8) ir perkraukite pjovimo stakles.

3. SURINKIMO INSTRUKCIJOS

Važiuoklės surinkimas A4 pav. Pirmiausia surinkite visas dalis, tada tvirtaipriveržkitevisusvaržtus.

• Apverskite stakles. Padėkite po apačia kartono lakštą, kad nepažeistumėte paviršiaus.

• Sumontuokite kojas (15) (4 vnt.), panaudodami po vieną tęsinio atramą (13) (4 vnt.) kojai. Keturiuose korpuso kampuose panaudokite ilgesnius varžtus (16) su veržlėmis (2 vnt. kojai) (B1 pav.).

• Pasirūpinkite, kad tęsinio atrama (13) būtų sumontuota kaip parodyta B1 pav.

• Sumontuokite ilgąjį skersinį statramstį (22A) (2 vnt.) tarp kojų, mašinos priekyje ir gale. Naudokite trumpus varžtus (25) su veržlėmis (8 vnt.).

• Sumontuokite trumpąjį skersinį statramstį (22B) (2 vnt.) tarp kojų, mašinos abiejose pusėse. Naudokite trumpus varžtus (25) su veržlėmis (8 vnt.).

• Sumontuokite gumines kojas (23) (4 vnt.).

• Mašinos galinėje dalyje sumontuokite papildomas kojas (24) (2 vnt.). Naudokite mažus varžtus (26) su veržlėmis (4 vnt.). Tęsinių surinkimas B1 pav., staklės vis dar apverstos

• Ant stalo sumontuokite tęsinius (3) (2 vnt.). Naudokite mažus varžtus (17) su veržlėmis (4 vnt.).

• Ant tęsinių (3) sumontuokite tęsinių atramas (13). Naudokite mažus varžtus (17) su veržlėmis (4 vnt.).

• Atverskite stakles atgal ir pastatykite ant kojų. Pasirūpinkite, kad tęsiniai būtų sulygiuoti su stalu, naudodami tęsinių atramose esančias angas. Skėlimo peilio surinkimas A4, C pav.

• Naudodamiesi atsuktuvu, iš stalo išimkite įdėklą (21)(G1 pav.).

• Atlaisvinkite fiksavimo sraigtą (28) (C1 pav.).

• Kelkite skėlimo peilį, kol gylis tarp pjovimo stalo ir skėlimo peilio viršutinio krašto pasieks maždaug 110 mm (C2 pav.).

• Atstumas tarp skėlimo peilio ir pjovimo disko dantų turi būti 3–5 mm (C3 pav.).

• Skėlimo peilio galiukas negali būti žemiau nei 5 mm nuo dantukų galiukų, kaip parodyta C3 pav. Apsaugo montavimas C4 pav.

• Pasukite pjovimo diską vertikaliai aukštyn (aukščio reguliavimo instrukcijas rasite 4 skyriuje).

• Patraukite apsaugo (5) rankenėlę (19) ir uždėkite apsaugą ant skėlimo peilio (20), tuo pat metu traukdami rankenėlę.

• Atleiskite rankenėlę ir įsitikinkite, kad kaištis įslenka į angą.

• Užfiksuokite apsaugą, priverždami rankenėlę. Dulkių ištraukimo įtaiso surinkimas D pav.

• Surinkite dulkių ištraukimo įtaisą, kaip parodyta D pav.

• Prijunkite dulkių siurblį prie Siurblio jungtis (27) (D pav.). Lygiagrečiojo kreiptuvo prijungimas E pav.

• Prijunkite lygiagretųjį kreiptuvą (2A) prie stalo, dešiniojoje pjovimo disko pusėje.

• Užrakinkite kreiptuvą, paspausdami žemyn rankeną (E pav.).116

Lygiagrečiojo kreiptuvo laikiklio prijungimas I pav. Lygiagretųjį kreiptuvą galima laikyti naudojantis laikiklio spaustukais (30). Sumontuokite laikiklio spaustukus (30), naudodamiesi vežimėlio tipo varžtais ir veržlėmis (29). Laikiklius galima montuoti kaip parodyta I1 pav. arba I2 pav. Nuožambiojo kreiptuvo prijungimas A1 pav.

• Nuslinkite kreiptuvą stalo plyšyje kairėje nuo pjovimo disko (A1 pav.). Pjovimo disko surinkimas arba keitimas G pav. Prieš montuodami arba keisdami pjovimo diską,pirmiausiaištraukitekištukąir elektros lizdo. Antpjovimodiskopažymėtarodyklėrodo sukimosikryptį.Širodyklėprivalobūti nukreiptatapačiakryptimikaipirant įrenginiopažymėtarodyklė,opjovimo diskodantukaiprivalobūtinukreipti žemynpjovimostakliųpriekyje.

• Naudodamiesi atsuktuvu, iš stalo išimkite įdėklą (21). G1 pav.

• Iki galo pakelkite pjovimo stakles aukštyn. (Aukščio reguliavimo instrukcijas rasite 4 skyriuje.)

• Veržliarakčiais (14) atlaisvinkite veržlę (G2 pav.).

• Nuimkite nuo pjovimo disko ašies veržlę ir išorinę jungę. (G3 pav.)

• Nuslinkite senąjį pjovimo diską nuo pjovimo disko ašies ir uždėkite ant jos naująjį pjovimo diską.

• Sumontuokite atgal išorinę jungę ir veržlę.

• Veržliarakčiais priveržkite veržlę.

• Sumontuokite atgal stale įdėklą ir priveržkite sraigtą.

Įjungimas / išjungimas A1 pav. (8)

• Paspauskite jungiklį į 1 padėtį, kad įjungtumėte stakles.

• Norint išjungti stakles, reikia tą patį jungiklį nuspausti į 0 padėtį.

• Pasirūpinkite, kad maitinimo kabelis būtų laikomas atokiai nuo judančių dalių. Pjovimo disko kampo ir aukščio nustatymas dviejų funkcijų rankena A2 pav. Aukščio reguliavimas

• Pasukite rankeną (9) pagal laikrodžio rodyklę, kad pakeltumėte pjovimo diską.

• Pasukite rankeną prieš laikrodžio rodyklę, kad nuleistumėte pjovimo diską.

• Pasirūpinkite, kad pjovimo diskas visada būtų maždaug 2 mm aukščiau nei bendrasis pjautinos medžiagos storis. Kampo reguliavimas G4 pav.

• Šiek tiek atlaisvinkite rankenėlę (10).

• Paspauskite rankeną (9) link staklių ir pasukite prieš laikrodžio rodyklę, kad pakoreguotumėte pjovimo disko kampą.

• Priveržkite rankenėlę (10). Lygiagretusis kreiptuvas A1, E, J1, J2 pav. Lygiagretusis kreiptuvas (2A) turi tęsinį (2B). Kreiptuvo tęsinį galima naudoti dviem skirtingais būdais, atsižvelgiant į medienos storį. Jei mediena storesnė, kreiptuvo tęsinį (2B) reikėtų sumontuoti kaip parodyta J1 pav. Jei mediena plonesnė, kreiptuvo tęsinį (2B) reikėtų sumontuoti kaip parodyta J2 pav.

• Atrakinkite kreiptuvą, paspausdami rankeną aukštyn (E pav.).

• Nuslinkite kreiptuvo tęsinį (2B) nuo lygiagrečiojo kreiptuvo (2A).

Pasukite kreiptuvo tęsinį į pageidaujamą padėtį, tada užslinkite atgal ant lygiagrečiojo kreiptuvo.

• Priveržkite sparnuotąsias veržles (2C). Darbo instrukcijos Galimi du pjovimo būdai:

• Pjovimas išilgai (H1 pav.) Ruošinys pjaunamas išilgai medienos pluošto.

• Pjovimas skersai arba nupjovimas (naudokite nuožambųjį kreiptuvą) (H2 pav.) Ruošinys pjaunamas skersai.117

Pjaunantabiempjovimobūdais,būtina naudotikurįnorsvienąkreiptuvą.Niekada nepjaukite be kreiptuvo! Dėmesio! Prieš pradedant pjauti, patikrinkite:

1. Ar pjūklo ašmuo apsaugotas?

2. Ar fiksavimo rankenos veikia?

3. Ar aptvara sulyginta su pjūklu?

4. Ar apsauginis dangtis teisingai veikia?

5. Ar jūs dėvite apsauginius akinius?

6. Ar pjūklo ašmuo nesitrina apie nieką?

Labaisvarbųatkreiptiįvisątaidėmesį priešpradedantdarbą Pjovimas išilgai

• Pastatykite aptvarą į teisingą poziciją ir nuimkite nupjovimo liniuotę nuo staklių.

• Lengvai spustelkit medieną į stakles ir leiskit jai slysti prieš nupjovimo aptvarą. Atsitraukitebentjau3cmnuopjūklo ašmenspriekiopriešįjungdamimotorą. Medienosšonas,kurislystapriešaptvarą, privalobūtivisiškaitiesi.Laikykiterankas bent jau 10 cm toliau nuo pjovimo trajektorijos.

• Užveskite motorą ir prieš naudodami stakles, palaukite kol pjūklas pasieks maksimalų apsukų skaičių.

• Kol spaudžiat medieną į stakles ar aptvarą, jūs galite atsargiai pastumti medieną per ašmenį tuo metu ne naudojant jėgos.

• Niekada netraukite medienos atgal. Jeigu būtina, išjunkite motorą nekeičiant medienos pozicijos. Pjovimas išilgai su (vertikaliu) nupjovimu Šis būdas yra beveik toks pats, tik pjūklo ašmuo yra pastatytas reikiamu kampu. Šiuobūduaptvarasgalibūtitikpalei dešinėjepjūklopusėje Turėkite omenyje, kad šis procesas yra labai pavojingas. Siaurųdarbodaliųpjovimasišilgai Pasinaudokite visomis saugumo priemonėmis

pastoviai stumkite darbo dalį (kol už pjūklo ašmens) naudojant stumdymo lazdelę, o ne savo ranką. Kryžminis pjovimas

• Pašalinkite aptvarą ir panaudokite kryžminę aptvarą dešinėje pakabos pusėje.

• Nustatykite pjūklo ašmens aukštį (žiūrėti apie pjovimą išilgai).

• Spauskite darbinę dalį prieš kryžminę aptvarą ir laikykite bent jau 2,5 cm atstumą nuo priekinės pjūklo dalies.

• Užveskite motorą ir palaukite kol bus pasiektas maksimalus apsukų skaičius.

• Spauskite darbinę dalį prieš aptvarą ir stakles. Atsargiai stumkite medieną per pjūklo ašmenį. Tęskite kol medieną neatsidurs už ašmens. Tuomet išjunkite motorą ir išlaikykite tokią poziciją kol pjūklas visiškai nesustos ir tik tada patraukite medieną.

• Niekuomet netraukite medienos atgal. Jeigu būtina, išjunkite motorą ir išlaikykite poziciją kol pjūklo ašmuo visiškai nesustos. Kryžminis pjovimas su vertikaliu nupjovimu Šis metodas beveik toks pats, tik, kad ašmuo statomas tam tikru kampu. Kryžminęaptvarąstatykitetikdešinėje pjūklopusėje.Niekadanepjaukiteitin mažųmedienospluoštų.Niekuomet nenaudokitesavorankųatliekant sudėtingusveiksmus. Kryžminis pjovimas su horizontaliu nupjovimu Su šiuo būdu kryžminė aptvara privalo būti pastatyta tam tikru kampu. Laikykite darbinę dalį stipriai prispaustą prie kryžminės aptvaros ir staklių prieš pradedant nupjovimą.

Įsitikinkite,kadįrenginiovariklisišjungtas kuometatliekatepriežiūrą. Įspėjimas! Prieš pradedant taisymus ar nustatymus, ištraukite laidą iš maitinimo lizdo. Šie įrenginiai buvo sukurti, kad galėtų ilgą laiką veikti ir reikalauti minimalios priežiūros. Pastovus įrenginio funkcionavimas priklauso nuo deramos staklių priežiūros ir reguliaraus valymo.118

Pjovimo staklių transportavimas Prieš transportuojant pjūklą, derėtų apžvelgti šiuos žingsnius:

• Ištraukite pagrindinį laidą

• Pasukite rankinį vairą (9) (Fig A2) prieš laikrodžio rodyklę, nuleiskite ašmenį kiek įmanoma žemiau

• Pašalinkite visas papildomas detales, kurios negali būti tvirtai pritvirtintos prie staklių. Jeigu įmanoma, patalpinkite nepanaudotus ašmenis į talpyklą

• Susukite pagrindinį laidą

• Perkeliant ar pervežant, pakelkite stakles (1) (Fig. A1) Pjovimostaklesprivaloneštidužmonės, kadišvengtinugarossužeidimų. Sutrikimai Jeigu įrenginys funkcionuoja neteisingai, mes pateikiame tam tikrą galimų priežasčių bei sprendimų skaičių apačioje.

1. Darbo instrukcijos

• Laidas neįkištas į maitinimo lizdą.

• Ant laido kažkas užstatyta.

• Anglinius šepetėlius yra susidėvėjęs. Pakeiskite angliniai šepetėliai arba kreipkitės į platintoją.

2. Darbo dalys atsitrenkė į nupjovimo pjautuvą

• Pjūklo ašmuo privalo būti išlygintas (Fig.G).

3. Pjūklo pjauna nesklandžiai

• Reiki paaštrinti pjūklo ašmenį.

• Neteisingai surinktas pjūklo ašmuo.

• Pjūklo ašmuo užkimštas purvu arba dulkėmis.

• Pjūklo ašmuo netinka šiam procesui.

4. Darbinė dalis liečia ašmens galą ir iššoka

• Pjaunamasis ašmuo turi būti išlygintas (Fig. G).

• Aptvara nenaudojama.

• Pjūklo ašmuo yra storesnis negu pjovimo pjautuvas arba pjovimo pjautuvas nenaudojamas.

• Pjūklo ašmuo turi būti paaštrintas.

• Darbinė dalis nebuvo laikyta savo vietoj prieš pabaigiant pjauti.

• Įtampos mygtukas ant kryžminės aptvaros yra atsileidęs.

5. Aukščio ir/ar pjovimo rankena ir užblokuota

• Pjuvenos ir dulkės turi būti pašalintos.

6. Motoras nepasiekia maksimalų apsukų

• Prailgintuvas yra per plonas/per ilgas..

• Maitinimo įtampa yra žemesnė nei 230-240 V.

• Staklės nebuvo pritvirtintos ant darbastalio.

• Rėmas nesulygintas su grindimis.

• Pjūklo ašmuo buvo pažeistas.

8. Elektros variklis veikia netolygiai

• Anglinius šepetėlius yra susidėvėjęs. Pakeiskite angliniai šepetėliai arba kreipkitės į platintoją. Valymas Laikykite staklių ventiliacines angas švariomis, kad išvengti variklio perkaitimo. Reguliariai valykite staklių korpusą su švelnia medžiaga. Rekomenduojama po kiekvieno naudojimo. Ventiliacines angas išvalykite nuo dulkių ar purvo. Jeigu purvas nenusivalo, naudokite švelnią medžiagą pamirkytą į muiluotą vandenį. Niekuomet nenaudokite tokius tirpiklius kaip benzinas, alkoholis, amoniakas ir pan. Šie tirpikliai gali pažeisti plastikines dalis. Tepimas Staklės nereikalauja papildomo tepimo. Gedimai Jeigu iškyla gedimai, pvz. susidėvi dalis, prašome kreiptis pas jūsų vietinį Ferm prekeivį. Šio vadovo gale jūs rasite dalių pavyzdžius, kurias galima užsisakyti. APLINKA Sugadintiir/arsudėvėtielektroniniai prietaisaiprivalobūtiišmestiperdirbimo stotyse, kurios yra tam skirtos. Skirta tik ES valstybėms Neišmeskite elektroninių dalių į vietinį šiukšlyną. Remiantis Europietiškais standartais 2012/19/EU dėl Elektros ar Elektroninių Priemonių išmėtimo, kurios yra daugiau nenaudojamos, privalo būti surinktos atskirai ir išmestos nepakenkus aplinkai.119

GRANTIJA Perskaitykite garantines sąlygas ant atskiro garantinio talono. Gaminio ir naudotojo vadovas gali būti keičiami. Specifikacijos gali būti pakeistos be įspėjimo.

mentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stoso- wania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronic- znym. (LT) P risiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka žemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo. (LV) Ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās. (ET) Apgalvojam ar visu atbildību, ka šis produkts ir saskaņā un atbilst sekojošiem stand
