JSM1023 - Pjūklas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Švytuoklinė dėlionė
Prekės ženklas	Ferm
Modelis	JSM1023
Maitinimas	230 V ~ 50 Hz
Galia	570 W
Tuščios eigos greitis	500 - 3 000 min⁻¹
Maks. pjovimo gylis (mediena)	70 mm
Maks. pjovimo eiga	18 mm
Kampinis pjūvis	0° - 45°
Švytuoklinių padėčių skaičius	4
Svoris	2,0 kg
Garso slėgio lygis	90,4 dB(A) (K=3 dB)
Garso galios lygis	101,4 dB(A) (K=3 dB)
Vibracijos lygis (mediena)	7,7 m/s² (K=1,5 m/s²)
Vibracijos lygis (metalas)	13,0 m/s² (K=1,5 m/s²)
Apsauga	Dviguba izoliacija
Suderinamos medžiagos	Mediena, metalas, plastikas, keramika, guma
Dulkių ištraukimo sistema	Taip, jungtis siurbliui
Lygiagretusis kreiptuvas	Taip, iki 16 cm
Priežiūra	Reguliarus valymas minkšta šluoste, kreipiamojo ritinėlio tepimas
Atsarginės dalys	Keičiami pjūklo peiliai
Garantija	Žr. pateiktas garantijos sąlygas
Sertifikatai	Atitinka Europos direktyvų saugos standartus

Dažnai užduodami klausimai - JSM1023 Ferm

Kaip pakeisti pjūklo geležtę?

Pakelkite apsauginį dangtelį (5), atlaisvinkite Allen varžtus (14) Allen raktu (12), išimkite senąją geležtę, įstatykite naująją geležtę (dantys aukštyn ir į priekį) ir priveržkite varžtus. Nuleiskite dangtelį.

Kaip reguliuoti pjovimo greitį?

Pasukite greičio reguliavimo ratuką (3) į vieną iš 6 padėčių. Kietoms medžiagoms naudokite lėtą greitį; minkštoms medžiagoms naudokite greitą. Nereguliuokite greičio darbo metu.

Kaip naudoti švytuoklinį judesį?

Pasukite švytuoklinio judesio jungiklį (4) į medžiagai tinkamą padėtį (mediena: 1-3, plastikas: 1, aliuminis: 0-1, plienas: 0). Nereguliuokite pjovimo metu.

Kaip pjauti kampu (kampinis pjūvis)?

Atlaisvinkite Allen varžtus (18) po padu, pakreipkite padą norimu kampu (0° iki 45°) naudodamiesi skale (9), tada priveržkite varžtus.

Kaip prijungti siurblį dulkių ištraukimui?

Įstatykite dulkių ištraukimo adapterį (19) į jungtį (10) pjūklo gale, tada prijunkite siurblio žarną prie adapterio.

Kokių saugos priemonių laikytis?

Dėvėkite akinius, klausos apsaugą ir dulkių kaukę. Prieš bet kokią priežiūrą atjunkite prietaisą. Įsitikinkite, kad geležtė neliečia paslėptų kabelių, kad išvengtumėte elektros smūgio.

Kaip valyti ir prižiūrėti pjūklą?

Korpusą valykite minkšta šluoste, išvalykite ventiliacijos angas. Reguliariai tepkite kreipiamąjį ritinėlį. Nedelsdami pakeiskite susidėvėjusias geležtes.

Kokią geležtę naudoti kokiai medžiagai?

Stambūs dantys medienai, vidutiniai dantys medienai, smulkūs dantys plienui/aliuminiui/plastikui, labai smulkūs dantys medienai (lenkti pjūviai). Naudokite tik pjūklui tinkamas geležtes.

Kaip naudoti lygiagretųjį kreiptuvą?

Atlaisvinkite Allen varžtus (8), įstatykite lygiagretųjį kreiptuvą (17) į padą, nustatykite norimą atstumą (maks. 16 cm) ir priveržkite varžtus.

Ką daryti, jei yra per didelės vibracijos?

Nedelsdami sustabdykite mašiną, atjunkite ją ir patikrinkite geležtę (susidėvėjimą, sumontavimą). Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

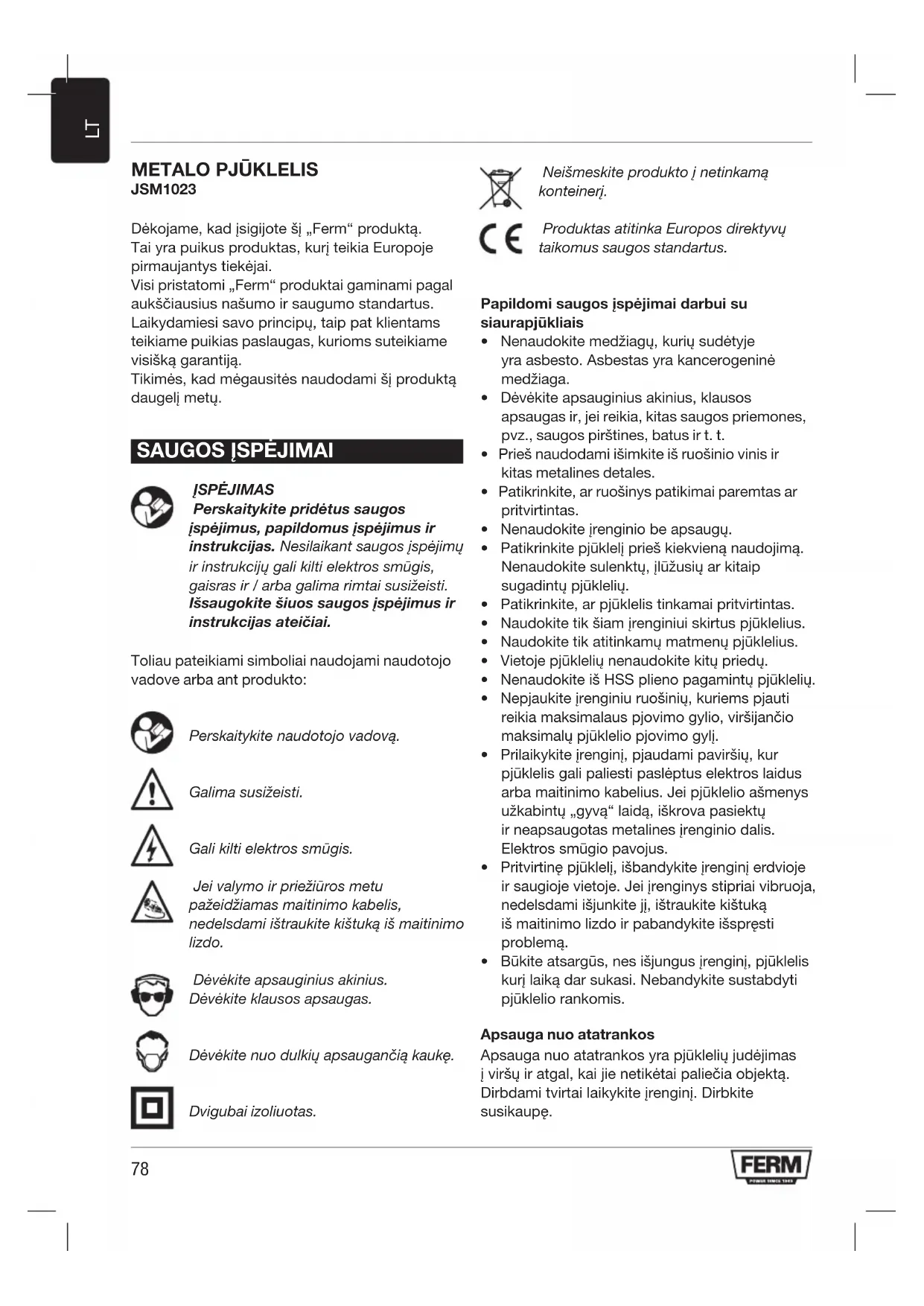

NAUDOJIMO INSTRUKCIJA JSM1023 Ferm

Dékojame, kad jsigijote šj „Ferm“ produit. Tai yra puikus produktas, kuri teikia Europaje pirmaujantys tiekëjai.

Visi pristatomi „Ferm“ produktai gaminami pagal aukšciausius našumo ir saugumo standartus. Laikydamiesi savo princù, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visiška garantija.

Tikimés, kad megausités naudodami šj produktä daugelj metu.

SAUGOS JSPÉJIMAI

ISPEJIMAS

Perskaitykite pridétus saugos jspejimus, papildomus jspejimus ir instrukcijas. Nesilaikant saugos jspejimur ir instrukciju gali kilti elektrros smugis, gaisras ir / arba galima rimitai susižeisti. Issaugokite siuos saugos jspejimus ir instrukcijas ateičiai.

Toliau pateikiami symboliai naudiojamnaudotojo vadove arba ant Produkto:

Perskaity kite naudotojo vadova.

Galima susižeisti.

Gali kilti elektros smugis.

Jei valymo ir prieziuros metu
pazeidziamas maitinimo kabelis,
nedelsdami iStraukite kištuka is maitinimo lizdo.

Devekite apsauginius akinius. Devekite klausos apsaugas.

Devekite nuo dulkiu apsauganca kauke.

Dvigubai izoliuotas.

Neismeskite produkto j netinkamak konteinerj.

Produktas atitinka Europos direktyvtaikomus saugos standartus.

Papildomi saugos jspejimai darbui su siaurapjukliais

• Nenaudokite medziagu, kuriusudetye yra asbesto. Asbestas yra kancerogeniné medziaga.
• Devekite apsauginius akinius, klausos apsaugas ir, jei reikia,Kitas saugos priemones, pvz., saugos pirstines,batus ir t. t.
• Pries naudodami išimkite iš ruosinio vinis ir kitas metalines detales.
• Patikrinkite, ar ruosinys patikimai parentas ar prritvirtantas.
• Nenaudokite irenginio be apsaugu.
• Patikrinkite pjukleli pries kiekvien naudiojima. Nenaudokite sulenktu, jluzusi ar kitaip sugadintu pjukleliu.
• Patikrinkite, ar pjuklelis tinkamai pritvirtintas.
• Naudokite tik šiam jrenginiui skirtus pjuklelius.
• Naudokite tik atitinkamy matmenu pjuklelius.
  Vietroje pjukleliu nenaudokite kitu priedu.
• Nenaudokite is HSS plieno pagamintu pjukleliu.
• Nepjaukite jrenginiu ruosiniu, kuriems pjauti reikia maksimalaus pjoyimo glyio, viršijancio maksimalu pjuklelio pjoyimo gylj.
• Prilaikykite jrenginj, pjaudami pavirsiu, kur pjuklelis gali paliesti pasleptus elektros laidus arba maitinimo kabelius. Jei pjuklelio asemys uzkabintu "gyva" laida, iskrova pasiektu ir neapsaugotas metalines jrenginio dalis. Elektros smugio pavojus.
• Pritvirtine pjuklji, išbandykite jrenginj erdvioje ir saugioje vietoje. Jei jrenginys stipriai vibruoja, nedelsdami isjkune jj, ištraukite kistuka is maitinimo lizdo ir pabandykite iesspresti problema.
• Bukite atsargus, nes ijsungus jrenginj, pjuklelis kurj laika dar sukasi. Nebandykite sustabdyti pjuklelio rankomis.

Apsuga nuo atatrankos

Apsauga nuo atatranks yra pjukleiu judejimas i virsu ir atgal, kai jie netiketai paliecia objekta. Dirbdami tvirtai laikykite jrenginj. Dirbkite susikaupe.

Atatranka dažniausiai sukelia:

• atsitiktinis besisukanchio pjuklelio prilietimaskieto daikto arba medziagos;
• atsipes pjuklelis;
• netinkamai pritvirtintas pjuklelis;
• pjaunant toje paçoje vietoje;
  -issiblaskymasdirbant;
• nestabili stovesena.

Apsuga nuo elektros

Visada patikrinkite, ar elektros jtampa atitinka duomeny lenteleje pateiktus jtampos duomenis.

• Nenaudokite jrenginio, jei maitinimo kabelis, arba kistukas yra sugadintas.
• Naudokite tik tuos ilgintuvus, kurie atitinka irenginio elektros galia su minimaliu 1,5 mm2 storiu. Jei naudosite ilgintuvo rite, visada visiskai isvyniokite kabelj.

TECHNINIAI DUOMENYS

Elektros jtampa 230 V~
Elektros dažnis 50 Hz
Jëjimo galia 570 W
Greitis be apkrovos 500 - 3.000/min
Maks. piovimo gylis (mediena) 70 mm
Maks. piovimo taktas 18 mm
Pasvirimo kampas 45°
Švytuoklio paděčiuy skaičius 4
Svoris	2,0 kg
Triukšmas ir vibracija
Garso slëgis (Lpa)	90,4 dB(A) K=3dB
Akustikos galia (Lwa)	101,4 dB(A) K=3dB
Vibracija (mediena)	7,7 m/s2K=1.5 m/s2
Vibracija (metalas)	13,0 m/s2K=1.5 m/s2

Naudokite klausos apsauga.

Vibraciños lygis

Vibracijos sklaidos lygis, nurodytas ant
sio instrukciju vadovo užpakalinio viršelio,
ismatuotas pagal standarte EN 60745 iśděstytus
standartizuoto bandymo reikalavimus; ši verté gali
buti naudojama vienam jrankui palyginti su kitu
bei išankstiniam vibracijos poveikiui jvertinti, kai
jrankis naudojamas paminétais budais

• naudojant jrankj kitokiais budais arba su kitokiais bei netinkamai prižiūrimais priedais, gali Žymiai padideti poveikio lygis
• aikotarpiais, kai jrankis isjungtas arba yra jjungtas, taciau juo nedirbama, gali zymiai sumazeti poveikio lygis

Apsisaugokite nuo vibracijos poveikio
prižūrèdami jrankj ir jo priedus, laikydami rankas
siltai ir derindami darbo ciklus su pertraukëlemis

APRASYMAS (A PAV.)

Svytuoklinis siaurapjuklis skirts bet kokio pageidaujamo dydzio ar formos medienai, metalui, plastikui, keramikai, gumai ir t. t. pjauti.

1. ljungimo/i'sjungimo jungiklis
2. Fiksavimomygtukas
3. Greicio regulavimo ziedas
4. Švytuokliojungiklis
5. Apsauga
6. Pjuklelio laikiklis
7. Pjuklo padas
8. Lygiagrechiojo kreipiklio šešiakampis varžtas
9. Pasvirimo kampo skalé
10. Dulkiu istraukimo jungtis
    11.Rankena
    12.Sesiakampisraktas
11. Sešiakpamioraktolaikiklis

SURINKIMAS

Priesurinkdami butinai isjunkite jrenginir is maitinimo lizdo istraukite kistuka.

Pjuklelio tvirtinimas ir isemimas (B pav.)

Jei norite pasirinkti tinkama pjukleji, zr. toiau pateikta lentele.

Pjuklelis	Medziaga
Stambus	Mediena
Vidutinio dydžio	Mediena
Smulkus	Plieninis, alumininis, plastikinis
Labai smulkus	Mediena (kreivès)

Nebandykite iš jrenginio išimi t apsaugos.

Tvirtinimas

• Pakelkite apsauga (5).
• Sešiakampiu raktu (12) atsukite šešiakampius varžtus (14).
  Kuo giliau istatykite pjuklei (15) i pjuklelio laikikli (6).Pjuklelio (15) dantys turi buti nukreipti j virsu ir priekj. Lygi pjuklelio pusé turi buti sujungta apsauginio veleno (16) angoje.
• Sešiakampiu raktu (12) prisukite šešiakampius varžtus (14).
• Atremkite apsauga (5).

Isemimas

• Pakelkite apsauga (5).
• Šeşiakampiu raktu (12) atsukite šeşiakampius varžtus (14).
• Išimkite pjukleji (15) iš pjuklelio laikiklio (6).
• Sešiakampiu raktu (12) prisukite šešiakampius varžtus (14).
• Atremkite apsauga (5).

Lygiagreciojo kreipiklio tvirtinimas ir iśemimas (C pav.)

Lygiagretusis kreipiklis skirtas krašams pjauti maks. 16 cm atstumu.

Tvirtinimas

• Šešiakampiu raktu (12) atsukite šešiakampius varžtus (8).
• Istatykite lygiagretuji kreipiklj (17) i pjuklo pada (7).
  Nustatykite lygiagretuji kreipiklj (17) j reikiamaj padeti.
• Sešiakampiu raktu (12) prisukite šešiakampius varžtus (8).

Isemimas

• Šeşiakampiu raktu (12) atsukite šeşiakampius varžtus (8).
• Išimkite lygiagretuji kreipiklj (17) iš pjuklo pado (7).
• Sešiakampiu raktu (12) prisukite šešiakampius varžtus (8).

NAUDIOJIMAS

Jungimas ir isjungimas (A pav.)

• Jei norite jjungti jrengini, paspauskite jjungimo/ isjungimo jungiklj (1).

• Jei norite jjungti jrenginj kitu rezimu, paspauskite ir palaikykite nuspasta jjungimo/ isjungimo jungiklj (1) ir tuo paciu metu paspauskite fiksavimo mygtuka (2).

• Jei norite išjungti nepertraukiamā režima, darkarta paspauskite jjungimo/ijungimo jungikli (1).
• Jei norite ijsjungti jrenginj, atleiskite jjungimo/ ijsjungimo jungiklj (1).

Greicio nustatymas (A pav.)

Greicio reguliavimo ziedas naudojamas greiciui nustatyti. Galima nustatyti 6 greicio reguliavimo ziedo padetis. Idealus greitis prikauso nuo profililio, pjuklelio dantu ir apdirbamos medziagos.

Nereguliuokite greicio naudodami jrenginj.

• Pasukite greicio reguliavimo zieda (3) j reikiamapadeti.
• Apodorodami kietas medziagas, naudokite pjukleij su smulkiais dantimis ir pasirinkite mazesnj greiti.
• Apodorodami minkstas medziagas, naudokite pjukleji su stambiais dantimis ir pasirinkite didesnj greiti.

Pasvirimo kampo nustatymas (D pav.)

Pasvirimo kampas gali buti nuo 0^ iki 45^ . Pasvirimo kampa galima nustatyipagal skele (9).

Nereguliuokite pasvirimo kampo pjaudami.

• Šešiakampiu raktu (12) atsukite šešiakampius varžtus (18).
  Palenkite pjuklo pad (7) reikiama padetj.
• Sešiakampiu raktu (12) prisukite šešiakampius varžtus (18).

Svytuoklio jungiklio naudiojimas (A pav.)

Svytuoklio jungiklis naudiojamas krypciai, kuria pjuklelio dantimis pjaunama medziaga, nustatyti. Galima nustatyti 4 svytuoklio jungiklio padetis.

Nereguliuokite svtyuoklio padeties pjaudami.

Palenkite švytuoklio jungiklj (4) i reikiama padétj priklausomai nuo apdorojamos medziagos. Jei norite pasirinkti reikiama padétj, Žr. toliau pateiktä lentele.

Dulkiy ištraukimas (E pav.)

• Ikiskite dulkiu istraukimo adapteri (19) j dulkiu isleidimo jungtj (10).
• Prijunkite siurblio Žarnę prie dulkią iżstraukimo adaptorio (19).

Optimalaus naudojimo patarimali

• Prispauskite ruosinj. Mažus ruosinius prispauskite specialiu prietaisu.
• Nubrezkite pjuvio linija, pagal kuria bus nukreipiami pjukleliai.
• Tvirtai laikykite jrenginio rankena.
  Nustatykite p jovimo greitj.
  Nustatykite pasvirimo kampa.
  Nustatykite svtyuoklio padeti.
• Junkite jrengini.
  Palaukite, kol jrenginys pasieks didziausig greitj.
• Paděkite pjūklo pada ant ruosinio.
• Létai stumkite jrengini pagal nubrezta linija, tvirtai prispausdami pjuklo pada prie ruosinio.
• Nespauskite jrenginio per stipriai. Leiskite jrenginiui pačiam atlikti savo darba.
• Išjunkite jrenginir pries padedami palaukite, kol jrenginys visiskai sustos.

VALYMAS IR PrieziURA

Pries valydami ir atlikdami prieziuros darbus, butinai isjkite jrenginj ir is maitinimo lizdo istraukite kistuka.

• Regulariai valykite korpusa minksha šluoste.

• Saugokite ventiliacijos angas nuo dulkiu ir nešvarumu. Jei reikia, dulkes ir nešvarumus nuo ventiliacijos angu šluostykite minksta ir dregnă šluoste.

• Reguliariai valykite pjuklelius, kad isvengtumete pjviu netikslumu.

• Regulariai sutepkite apsauginius velenus.

Pjukleliu keitimas (B pav.)

Panaudotus arba sugadintus pjuklelius butina.
nedelsiant pakeisti.

Naudokite tik astrius ir nesugadintus pjuklelius.

• Jei norite isimi sena pjukleji (15), atlikite veiksmus nurodytus skyriije „Pjukleio tvirtinimas ir isemimas".
• Jei norite pritvirtinti nauja pjukleji (15), atlikite veiksmus nurodytus skyriije „Pjukleio tvirtinimas ir isemimas".

APLINKA

Salinimas

Produktus, priedus ir pakuotes reikia surusiuoti nezalingam aplinkai perdirbimui.

Skirta tik EB šalims

Neišmeskite elektrós irankiu j buitiniu atlieku konteinerius. Remiantis Europos elektrós ir elektronínes jrangos atlieku gairiu direktyva 2012/19/EU ir jos realizavimu tarptautinéje teiseje, ilgiau nenaudojami elektrós jrankiai turi buti surenkami atskirai ir ismetami nežalingu aplinkai budu.

GARANTIJA

Atsizvelkite j pridetos garantijos terminus.

Produkas ir naudotojo instrukcijos gali buti pakeistos. Specifikacijos gali buti keiciamos be ispëjimo.

FIGURZAGIS JSM1023
