РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ JSM1023 Ferm

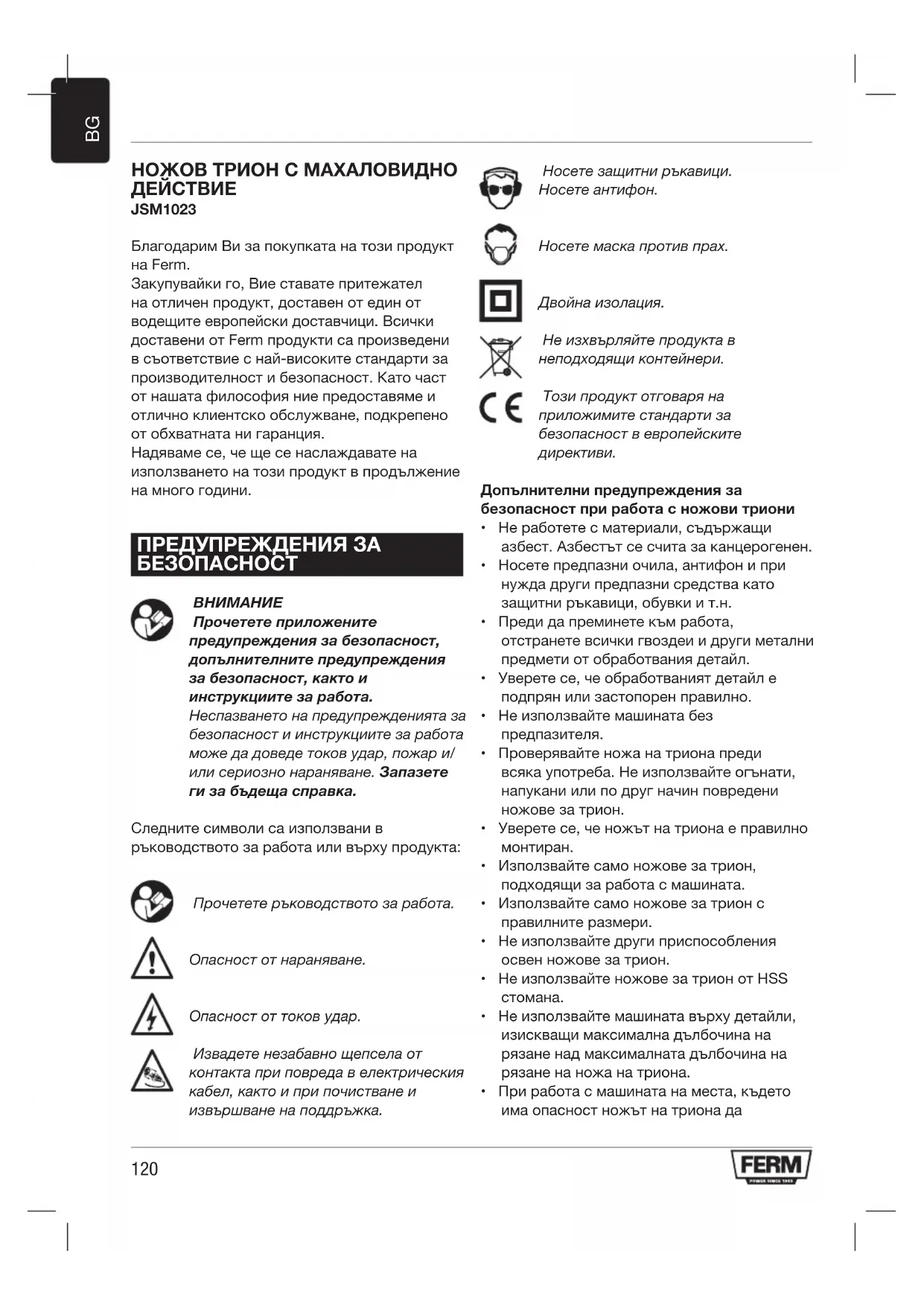

JSM1023 Благодарим Ви за покупката на този продукт на Ferm. Закупувайки го, Вие ставате притежател на отличен продукт, доставен от един от водещите европейски доставчици. Всички доставени от Ferm продукти са произведени в съответствие с най-високите стандарти за производителност и безопасност. Като част от нашата философия ние предоставяме и отлично клиентско обслужване, подкрепено от обхватната ни гаранция. Надяваме се, че ще се наслаждавате на използването на този продукт в продължение на много години. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

Прочететеприложените предупреждениязабезопасност, допълнителнитепредупреждения забезопасност,кактои инструкциитезаработа. Неспазването на предупрежденията за безопасност и инструкциите за работа може да доведе токов удар, пожар и/ или сериозно нараняване. Запазете гизабъдещасправка. Следните символи са използвани в ръководството за работа или върху продукта: Прочетете ръководството за работа. Опасност от нараняване. Опасност от токов удар. Извадете незабавно щепсела от контакта при повреда в електрическия кабел, както и при почистване и извършване на поддръжка. Носете защитни ръкавици. Носете антифон. Носете маска против прах. Двойна изолация. Не изхвърляйте продукта в неподходящи контейнери. Този продукт отговаря на приложимите стандарти за безопасност в европейските

Допълнителни предупреждения за безопасност при работа с ножови триони

• Не работете с материали, съдържащи азбест. Азбестът се счита за канцерогенен.

• Носете предпазни очила, антифон и при нужда други предпазни средства като защитни ръкавици, обувки и т.н.

• Преди да преминете към работа, отстранете всички гвоздеи и други метални предмети от обработвания детайл.

• Уверете се, че обработваният детайл е подпрян или застопорен правилно.

• Не използвайте машината без предпазителя.

• Проверявайте ножа на триона преди всяка употреба. Не използвайте огънати, напукани или по друг начин повредени ножове за трион.

• Уверете се, че ножът на триона е правилно

• Използвайте само ножове за трион, подходящи за работа с машината.

• Използвайте само ножове за трион с правилните размери.

• Не използвайте други приспособления освен ножове за трион.

• Не използвайте ножове за трион от HSS

• Не използвайте машината върху детайли, изискващи максимална дълбочина на рязане над максималната дълбочина на рязане на ножа на триона.

• При работа с машината на места, където има опасност ножът на триона да121

засегне скрит кабел, дръжте машината за изолираните повърхности. Контактът с проводник, по който тече ток, може да доведе до протичането му по металните части на машината. Опасност от токов

• След като монтирате ножа на триона, оставете машината да работа на празен ход на безопасно място. Ако машината вибрира силно, веднага я изключете, извадете щепсела от контакта и се опитайте да решите проблема.

• Не забравяйте, че след изключване на машината ножът на триона продължава да се върти известно време. Не се опитвайте Вие да спрете ножа на триона.

Откатът е движението нагоре и назад на ножа на триона, когато ножът на триона неочаквано докосне предмет. Дръжте здраво машината по време на работа. Дръжте вниманието си фокусирано върху извършваната дейност. Откатът обикновено се причинява от: - неволно докосване на въртящия се нож на триона на твърди премети или материали; - тъп нож на триона; - неправилно монтиран нож на триона; - рязане в предиш срез; - липса на внимание върху извършваната

- нестабилна поза. Електрическа безопасност Винаги проверявайте дали напрежението на електрическата мрежа отговаря на посоченото върху табелката с основните характеристики

• Не използвайте машината, ако електрическият кабел или щепселът са

• Използвайте само удължителни кабели, подходящи за мощността на машината и с минимална дебелина от 1,5 mm2. При използване на макара винаги развивайте кабела изцяло. ТЕХНИЧЕСКИ ДАННИ Напрежениенаелектрическатамрежа 230V~ Честотанаелектрическатамрежа 50Hz Входнамощност 570W Скоростнавъртененапразенход 500-3.000/min Макс.дълбочинанарязане(дърво) 70mm Макс.ходнарязане 18mm Ъгълнаскосяване 45° Броймахаловиднипозиции 4 Тегло 2,0kg Шум и вибрации Звуковоналягане(Lpa) 90,4dB(A)K=3dB Звуковамощност(Lwa) 101,4dB(A)K=3dB Вибрации(дърво) 7,7m/s

Носете антифон. Ниво на вибрации Нивото на предадените вибрации, отбелязано на гърба на това ръководство за експлоатация е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените

- използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работ122

ОПИСАНИЕ (ФИГ. A) Вашият ножов трион с махаловидно действие е предназначен за рязане на дърво, метал, пластмаса, керамика, гума и т.н. във всякакъв размер и форма.

1. Превключвател за включване/

2. Бутон за заключване

3. Регулатор на скоростта

4. Превключвател за махаловидния ход

6. Държач на ножа на триона

8. Шестоъгълен винт за паралелния водач

9. Скала за ъгъла на скосяване

10. Връзка за прахоотвеждане

12. Шестоъгълен ключ

13. Държач на шестоъгълния ключ

Преди да пристъпите към сглобяване, винаги изключвайте машината и изваждайте щепсела от контакта. Монтиране и сваляне на ножа на триона (фиг. B) Вижте таблицата по-долу, за да изберете съответния нож за триона. Нож за трион Материал

Среден Дърво Фин Стомана,алуминий,пластмаса Многофин Дърво(кривини) Не се опитвайте да сваляте предпазителя на машината.

• Повдигнете предпазителя (5).

• Разхлабете шестоъгълните винтове (14) с помощта на шестоъгълния ключ (12).

• Пъхнете ножа на триона (15) в държача на ножа на триона (6) възможно най-навътре. Зъбите на ножа на триона (15) трябва да гледат нагоре и напред. Гладката страна на ножа на триона трябва да влезе в прореза на ролката на водача (16).

• Затегнете шестоъгълните винтове (14) с помощта на шестоъгълния ключ (12).

• Спуснете предпазителя (5).

• Повдигнете предпазителя (5).

• Разхлабете шестоъгълните винтове (14) с помощта на шестоъгълния ключ (12).

• Извадете ножа на триона (15) от държача на ножа на триона (6).

• Затегнете шестоъгълните винтове (14) с помощта на шестоъгълния ключ (12).

• Спуснете предпазителя (5). Монтиране и сваляне на паралелния водач (фиг. C) Паралелният водач служи за рязане по протежението на ръбове на максимално разстояние от 16 cm.

• Разхлабете шестоъгълните винтове (8) с помощта на шестоъгълния ключ (12).

• Пъхнете паралелния водач (17) в основата на триона (7).

• Нагласете паралелния водач (17) на желаното положение.

• Затегнете шестоъгълните винтове (8) с помощта на шестоъгълния ключ (12).

• Разхлабете шестоъгълните винтове (8) с помощта на шестоъгълния ключ (12).

• Извадете паралелния водач (17) от основата на триона (7).

• Затегнете шестоъгълните винтове (8) с помощта на шестоъгълния ключ (12).

Включване и изключване (фиг. A)

• За да включите машината, натиснете превключвателя за включване/изключване (1).

• За да включите машината в режим на непрекъсната работа, задръжте натиснат превключвателя за включване/изключване (1) и натиснете едновременно с това бутона123

• За да изключите постоянния режим, натиснете копчето за включване/ изключване (1) отново.

• За да изключите машината, освободете превключвателя за включване/изключване (1). Настройване на скоростта (фиг. А) За настройване на скоростта използвайте регулатора на скоростта. Регулаторът на скоростта има 6 позиции. Идеалната скорост зависи от профила и зъбите на ножа на триона и от обработвания материал. Не настройвайте скоростта по време

• Завъртете регулатора на скоростта (3) на желаната позиция. - За твърди материали използвайте нож за трион с фини зъби и изберете по-ниска

- За меки материали използвайте нож за трион с груби зъби и изберете по-висока

Настройване на ъгъла на скосяване (фиг. D) Ъгълът на скосяване може да се променя между 0° и 45°. Ъгълът на скосяване може да се види на скалата (9). Не настройвайте ъгъла на скосяване по време на работа.

• Разхлабете шестоъгълните винтове (18) с помощта на шестоъгълния ключ (12).

• Наклонете основата на триона (7) на желаното положение.

• Затегнете шестоъгълните винтове (18) с помощта на шестоъгълния ключ (12). Използване на превключвателя за махаловидния ход (фиг. A) Превключвателят за махаловидния ход служи за настройване на начина, по който зъбите на ножа на триона захващат материала. Превключвателят за махаловидния ход може да бъде настроен на 4 позиции. Не настройвайте позицията на махаловидния ход по време на работа.

• Завъртете превключвателя за махаловидния ход (4) на съответната позиция според обработвания материал. Вижте таблицата по-долу, за да изберете съответната позиция. Материал Позиция на махаловидния ход Дърво 1-3 Пластмаса 1 Алуминий 0-1 Стомана 0 Керамика 0 Гума 0 Извличане на праха (фиг. Е)

• Пъхнете адаптера за отвеждане на праха (19) във връзката за прахоотвеждане (10).

• Свържете маркуча на прахосмукачка към адаптера за отвеждане на праха (19). Съвети за оптимална работа

• Захванете обработвания детайл. Използвайте захващащо устройство за малки детайли.

• Начертайте линия, за да определите посоката, в която да направлявате ножа на

• Дръжте здраво машината за ръкохватката.

• Настройте скоростта на рязане.

• Настройте ъгъла на скосяване.

• Настройте позицията на махаловидния ход.

• Изчакайте, докато машината достигне пълна скорост.

• Поставете основата на триона върху обработвания детайл.

• Движете бавно машината по протежение на предварително начертаната линия, като натискате здраво основата на триона към обработвания детайл.

• Не упражнявайте твърде голям натиск върху машината. Оставете машината да си върши работата.

• Изключете машината и я изчакайте да спре напълно, преди да я сложите на маса или работен тезгях.124

ПОЧИСТВАНЕ И ПОДДРЪЖКА Преди пристъпване към почистване и поддръжка винаги изключвайте машината и изваждайте щепсела от

• Поддържайте вентилационните отвори чисти от прах и мръсотия. Ако е необходимо, използвайте мека, влажна кърпа, за да отстраните праха и мръсотията от тях.

• Смазвайте редовно ролката на водача. Подмяна на ножа на триона (фиг. В) Подменяйте незабавно износени или повредени ножове за трион. Използвайте само остри и неповредени ножове за трион.

• За да свалите стария нож на триона (15), процедирайте, както е описано в частта „Монтиране и сваляне на ножа на триона“.

• За да монтирате новия нож на триона (15), процедирайте, както е описано в частта „Монтиране и сваляне на ножа на триона“. ОКОЛНА СРЕДА

Продуктът, приставките и опаковката трябва да се изхвърлят разделно с цел безопасно за околната среда рециклиране. Само за страните от ЕС Не изхвърляйте електрически инструменти заедно с домакински отпадъци. Съгласно Европейската директива 2012/19/EО относно излязло от употреба електрическо и електронно оборудване и прилагането й в националните законодателства, неизползваемите електроинструменти следва да се изхвърлят разделно и по безопасен за околната среда начин.

Прочетете приложените гаранционни условия. Продуктът и ръководството за работа могат да бъдат променяни. Техническите характеристики могат да бъдат променяни без предизвестие.125
