РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ JSM1025P Ferm

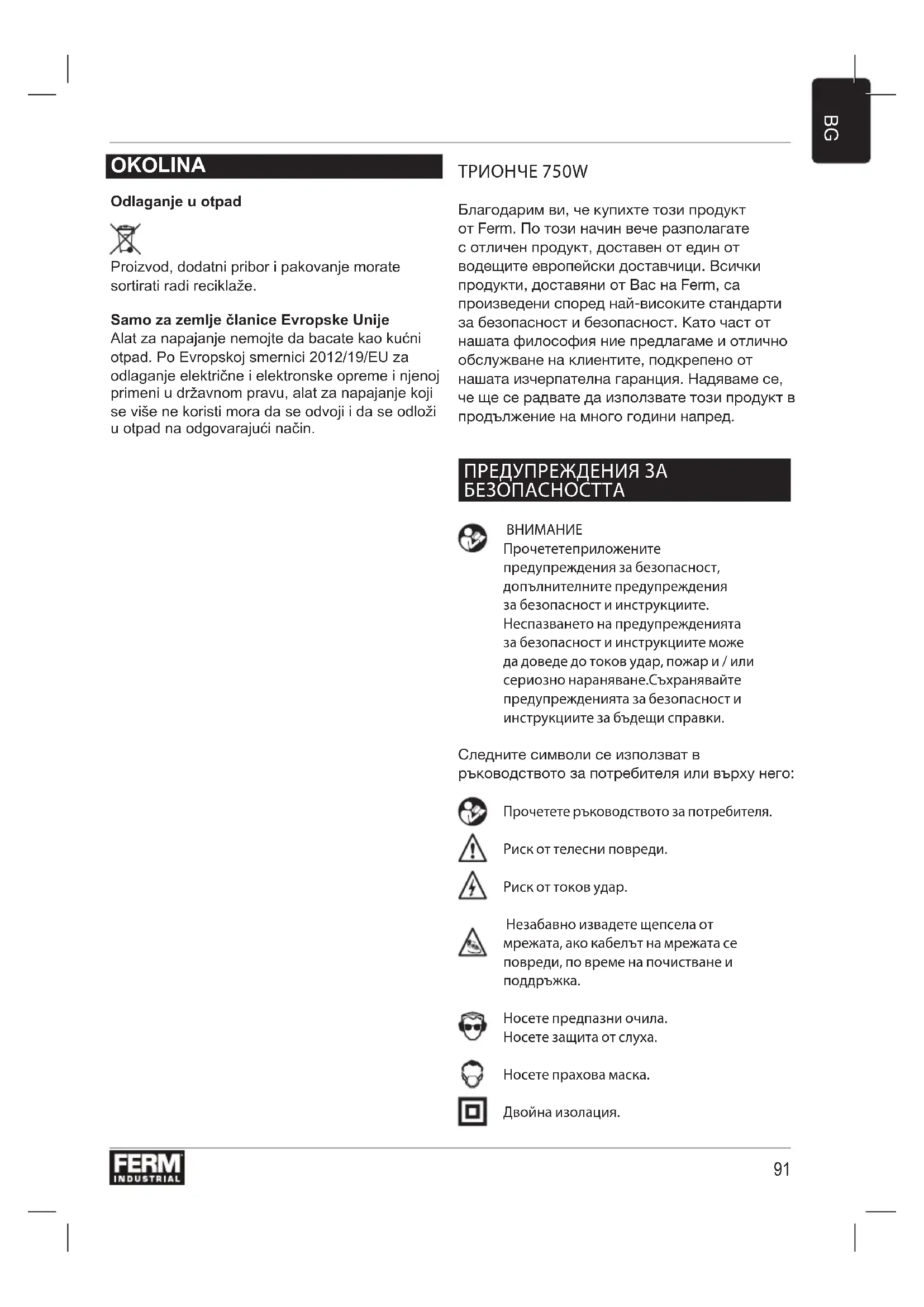

Благодарим ви, че купихте този продукт от Ferm. По този начин вече разполагате с отличен продукт, доставен от един от водещите европейски доставчици. Всички продукти, доставяни от Вас на Ferm, са произведени според най-високите стандарти за безопасност и безопасност. Като част от нашата философия ние предлагаме и отлично обслужване на клиентите, подкрепено от нашата изчерпателна гаранция. Надяваме се, че ще се радвате да използвате този продукт в продължение на много години напред.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТТА

ВНИМАНИЕ

Прочетеприложените предупреждения за безопасност, допълнителните предупреждения за безопасност и инструкциите. Неспазването на предупрежденията за безопасност и инструкциите може да доведе до токов удар, пожар и / или serиозно нараняване.Съхранявайте предупрежденията за безопасност и инструкциите за бъдещи справки.

Следните символи се използват в ръководството за потребителя или върху него:

Прочетете ръководството за потребителя.

Риск от телесни повреди.

Риск от токов удар.

Незабавно извадете щепсела от мрежата, ако кабелът на мрежата се повреди, по време на почистване и поддръжка.

Носете предпазни очила. Носете защита от слуха.

Носете прахова маска.

Двойна изолация.

Не изхвърляйте продукта в неподходящи контейнери.

Продуктът е в съответствие с приложимите стандарти за безопасност в европейските директиви.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА ЗАПАСИТЕ

• Не работете с материали, съдържащи азбест. Азбестът се смята за канцерогенен.
• Носете предпазни очила, защита от слуха и, ако е необходимо, други защитни средства, като например предпазни ръкавици, предпазни обувки и т.н.
• Преди употреба премахнете всички нокти и други метални предмети от детайла.
• Уверете се, че детайлът е добре поддържан или фиксиран.
• Не използвайте машината без предпазителя.
• Проверявайте режещия диск преди всяка употреба. Не използвайте триони, които са огънати, напукани или по друг начин повредени.
• Уверете се, че режещият диск е монтиран правилно.
• Използвайте само режещи дискове, които са подходящи за използване с машината.
• Използвайте само триони с правилните размери.
• Не използвайте други аксесоари освен триони.
• Не използвайте триони от стомана HSS.
• Не използвайте машината върху детайли, изискващи максимальна дълбочина на рязане, която надвишава максимальната дълбочина на рязане на режещия диск.
• Задръжте машината до изолираните захващищи повърхности, където режещият диск може да се свърже със скритото окабеляване или мрежовия кабел. Ако трионът се допира до жива жица, изложените метални части на машината също могат да станат “живи”. Риск от токов удар.
• Оставете машината да работи без товар в безопасна зона, след като монтирате режещия диск. Ако устройството вибрира силно, незабавно изключете машината,

извадете щепсела от мрежата и опитайте да решите проблема.

- Обърнете внимание, че режещият диск продължава да се върти за кратък период след изключване на машината. Не се опитвайте да държите триона самостоятельно.

Рушвет

Възвращаемостта е движение нагоре и назад на режещия диск, когато ножът на трион неочаквано докосне обект.

Задръжте машината безопасно по време на работа. Поддържайте вниманието си внимателно към операцията.

Промяната обикновено се дължи на:

• неволно докосване на твърди предмети или материали с въртящия се режещ диск;
• затъпена нож;
• режещ диск, който не е монтиран правилно;
• нарязване на предишен разрез;
• липса на внимание към операцията;
• нестабилна позиция.

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

Винаги проверявайте дали напрежението на захранването съответства на напрежението на табелката с данни.

• Не използвайте машината, ако е засегнат мрежовият кабел или захранващият кабел.
• Използвайте само удължителни кабели, които са подходящи за мощността на машината с минимална дебелина 1,5 мм2. Ако използвате удължителна кабелна макара, винаги разгънете кабела.

ТЕХНИЧЕСКИ ДАННИ

Захранващо напрежение V\~ 230-240 Честота на мрежата Hz 50 Вход за захранване W 750 Скорост на зареждане min -1 600 - 2,800

Макс. дълбочина на рязане mm 110

(дърво) Макс. режещ инсулт mm 20

Ъгъл на рязане ° +45 - -45

Брой на позициите на 3+1

махалото Тегло kg 3.25

ШУМ И ВИБРАЦИЯ

Акустична мощност (L _wa ) dB(A) 100

Несигурност (K) dB(A) 3

Вибрация (дърво) m/s 2 8.87

Вибрации (метални) m/s 2 5.51

Несигурност (K) m/s² 1.5

Носете защита от слуха.

Ниво на вибрация

Нивото на вибрационни излъчвания, посочено в това ръководство за употреба, е измерено в съответствие със стандартизираното изпитване, дадено в EN 62841; тя може да се използва за сравняване на инструмент с друг и за предварителна оценка на излагането на вибрации при използване на инструмента за упоменатите приложения

• използването на инструмента за различни приложения или с различни или слабо поддържани аксесоари може значително да увеличи нивото на експозиция
• времето, когато инструментът е изключен или когато той работи, но всъщност не изпълнява задачата, може значително да намали нивото на експозиция

Защитете се от въздействието на вибрациите, като поддържате инструмента и неговите принадлежности, поддържате топли ръце и организирате работните си модели

ОПИСАНИЕ (ФИГУРА А)

Машината за махане с махало е предназначена за рязане на дърво, метал, пластмаси, керамика, каучук и т.н. на всякакъв размер и във всяка необходима форма.

1. Превключвател за включване / изключване
2. Бутон за заключване
3. Колело за регулиране на скоростта
4. Ключ за действие на махалото
5. охрана
6. Държач на ножовете
7. Решетка за обувки
8. Заключващ болт за паралелно водене
9. Връзка за извличане на прах
10. хващане
11. Ключ с вграден ключ

СЪБРАНИЕ

Преди монтажа, винаги изключвайте машината и извадете щепсела от електрическата мрежа.

Монтирането и демонтирането на режещия диск (фигура В)

Вижте таблицата по-долу, за да изберете необходимия режещ диск.

Дъскорезница Материал

Груб дърво

Среда дърво

Много добре Дървесина (криви)

Не се опитвайте да сваляте предпазителя от устройството.

Монтиране на режещ диск Фиг. В

Машината е оборудвана с бързо фиксирана система.

• Завъртете захващация пръстен (13) на държача на режещия диск възможно найляво и го задръжте там.
• Поставете режещия диск в държача на ножовете.
  • Пуснете пръстена за затягане.
• Уверете се, че при смяната на режещия диск, че държачът на ножовете е свободен от материални отломки (като например парчета от дърво или метал).
  • Преди употреба винаги проверявайте дали режещият диск е здраво закрепен.

Премахване на режещия диск

• Завъртете захващащия пръстен на държача на режещия диск възможно найляво и го задръжте там.
• Извадете режещия диск от държача.
  • Пуснете пръстена за затягане.

Монтиране и премахване на паралелния водач (фигура С)

Паралелното направляващо устройство се използва за трион по краищата на максимально разстояние от 16 см.

Монтиране

• Разхлабете винтовете Allen (8) с помощта на шестограмния ключ (11).
• Поставете паралелния водач (16) в подложката (7).
• Нагласете паралелния водач (16) в желаното положение.
• Затегнете Allen винтовете (8) с помощта на шестограмния ключ (11).

Премахването

• Разхлабете винтовете Allen (8) с помощта на шестограмния ключ (11).
  • Махнете паралелния водач (16) от обувката (7).
• Затегнете Allen винтовете (8) с помощта на шестограмния ключ (11).

УПОТРЕБА

Включване и изключване (фигура А)

• За да включите машината, натиснете ключа за включване / изключване (1).
• За да включите машината в непрекъснат режим, дръжте ключа за включване / изключване (1) и едновременно натиснете бутона за заключване (2).
• За да изключите машината, освободете превключвателя за включване / изключване (1).

Настройването на скоростта на рязане (фигура А)

Колелото за регулиране на скоростта се използва за задаване на скоростта на рязане. Колелото за регулиране на скоростта може да бъде настроено на 6 позиции. Идеалната скорост на рязане зависи от профила и зъбите на режещия диск и от материала, който ще се обработка.

Не настройвайте скоростта на рязане по време на употреба.

• Завъртете колелото за регулиране на скоростта (3) в желаното положение.
• За твърдите материали използвайте режещ диск с фини зъби и изберете по-ниска скорост.
• За меки материали използвайте режещ диск с груби зъби и изберете по-висока скорост.

Настройване на ъгъла на рязане (фигура D) Ъгълът на рязане е променлив между -45° и + 45°.

Не настройвайте ъгъла на рязане по време на употреба.

• Разхлабете винтовете на Allen (17) с помощта на шестограмния ключ (11).
• Наклонете подложката (7) в желаното положение.
• Затегнете Allen винтове (17) с помощта на шестограмния ключ (11).

Използване на превключвателя за действие на махалото (фигура А)

Превключвателят за действие на махалото се използва, за да определи начина, по който зъбите на триона се захващат с материала. Превключвателят за действие на махалото може да бъде настроен на 4 позиции.

Не настройвайте позицията на махалото по време на употреба.

• Завъртете превключвателя за действие на махалото (4) в желаното положение според материала, който ще се обработка. Вижте таблицата по-долу, за да изберете желаната позиция.

Материал Положение на
махалото

дърво 1-3

Пластмаса 1

алуминий 0-1

стомана 0

керамика 0

Каучук 0

• Поставете адаптера за прахоулавяне (18) в свързването за прахоулавяне (9).
• Свържете маркуча на прахосмукачка към адаптера за прахоулавяне (18).

Съвети за оптимална употреба

• Захвашайте детайла. Използвайте захвращащо устройство за малки детайли.

• Изчертайте линия, за да определите посоката, в която да насочвате режещия диск.

• Издърпайте здраво машината при хватката.

• Задайте скоростта на рязане.
• Задайте ъгъла на рязане.
• Задайте позицията на махалото.
  • Включете устройството.
• Изчакайте, докато машината достигне пълна скорост.
• Поставете обувката на детайла върху детайла.
• Бавно преместете машината по предварително изтеглената линия, като здраво притискате обувката към детайла.
• Не прилагайте прекалено голям натиск върху машината. Оставете машината да свърши работата.
• Изключете машината и изчакайте устройството да спре напълно, преди да сложите машината надолу.

Преди почистване и поддръжка, винаги изключвайте машината и извадете щепсела от електрическата мрежа

• Редовно почиствайте корпуса с мека кърпа.
• Дръжте вентилационните отвори свободни от прах и мръсотия. Ако е необходимо, използвайте мека, влажна кърпа, за да отстраните праха и мръсотията от вентилационните отвори.
• Редовно почиствайте режещия диск, за да избегнете неточности по време на употреба.
  • Редовно смазвайте водещата ролка.

Смяна на режещия диск (фигура В)

Повредените или повредени режещи дискове трябва да бъдат подменени незабавно.

Използвайте само остри и неповредени триони.

• За да отстраните стария режещ диск (14), продължете както е описано в раздел "Монтаж и демонтаж на режещия диск".
• За монтиране на ножа (14), продължете както е описано в раздел "Монтаж и демонтаж на режещия диск".

ГАРАНЦИЯ

Обърнете се към приложените гаранционни условия.

ЗАОБИКАЛЯЩА СРЕДА

Неизправните и / или изхвърлените електрически или електронни устройства трябва да се събират на съответните места за рециклиране.

Само за страните от ЕО Не изхвърляйте електроинструментите в битови отпадъци. Съгласно Европейската насока 2012/19 / ЕС за отпадъците от електрическо и електронн о оборудване и нейното прилагане в националното право електрическите инструменти, които вече не могат да се използват, трябва да се събира т отделно и да се изхвърлят по екологосъобразен.

НОЖОВКА 750W
