NÁVOD NA OBSLUHU JSM1025P Ferm

- tupým pilovým listem;

- nesprávně namontovaným pilovým listem;

Počet výkyvových poloh 3+1

Váha kg 3,25

HLUK A VIBRACE

Akusticky tlak (L _na ) dB(A) 89

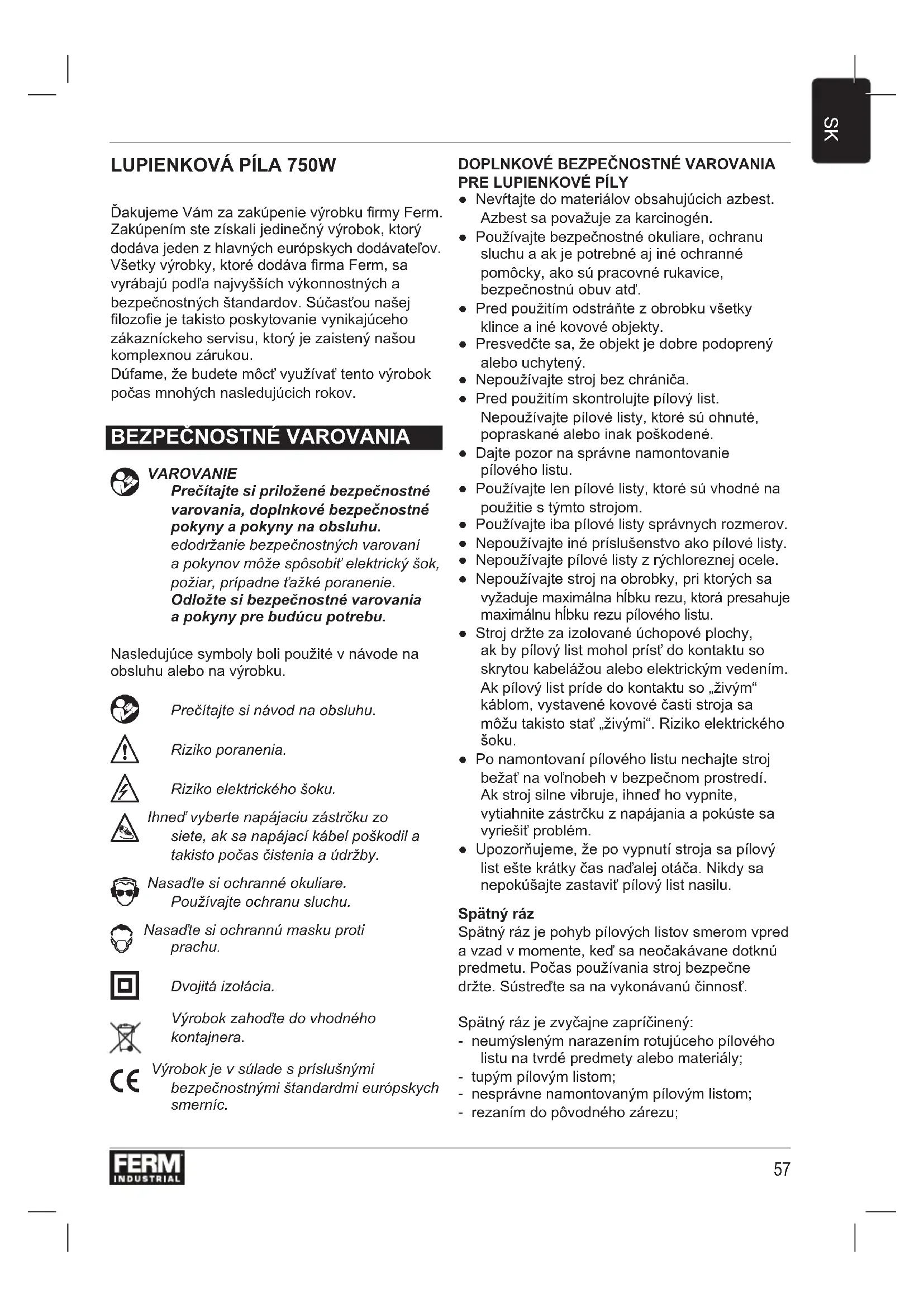

Ďakujeme Vám za zakúpenie výrobku firmy Ferm. Zakúpením ste získali jedinečný výrobok, ktorý dodáva jeden z hlavných európskych dodávatel'ov. Všetky výrobky, ktoré dodáva firma Ferm, sa vyrábajú podľa najvyšších výkonnostných a bezpečnostných štandardov. Súčasťou našej filozofie je takisto poskytovanie vynikajúceho zákazníckeho servisu, ktorý je zaistený našou komplexnou zárukou.

Dúfame, že budete môčť využívať tento výrobok počas mnohých nasledujúcich rokov.

BEZPEČNOSTNÉ VAROVANIA

VAROVANIE

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu. edodržanie bezpečnostných varovaní a pokynov môže spôsobit' elektrický šok, požiar, prípadne t'ažké poranenie. Odložte si bezpečnostné varovania a pokyny pre budúcu potrebu.

Nasledujúce symboly boli použité v návode na obsluhu alebo na výrobku.

Výrobok je v súlade s príslušnými bezpečnostnými štandardmi európskych smerníc.

DOPLNKOVÉ BEZPEČNOSTNÉ VAROVANIA PRE LUPIENKOVÉ PÍLY

- Nevrtajte do materiálov obsahujúcich azbest. Azbest sa považuje za karcinogén.

- Používajte bezpečnostné okuliare, ochranu sluchu a ak je potrebné aj iné ochranné pomôcky, ako sú pracovné rukavice, bezpečnostnú obuv atd.

- Pred použitím odstráňte z obrobku všetky klince a iné kovové objekty.

- Presvedčte sa, že objekt je dobre podoprený alebo uchytený.

- Nepoužívajte stroj bez chrániča.

- Pred použitím skontrolujte pílový list. Nepoužívajte pílové listy, ktoré sú ohnuté, popraskané alebo inak poškodené.

- Dajte pozor na správne namontovanie pílového listu.

- Používajte len pílové listy, ktoré sú vhodné na použitie s týmto strojom.

- Používajte iba pílové listy správnych rozmerov.

- Nepoužívajte iné príslušenstvo ako pílové listy.

- Nepoužívajte pílové listy z rýchloreznej ocele.

- Nepoužívajte stroj na obrobky, pri których sa vyžaduje maximálna híbku rezu, ktorá presahuje maximálnu híbku rezu pílového listu.

- Stroj držte za izolované úchopové plochy, ak by pílový list mohol príst' do kontaktu so skrytou kabelážou alebo elektrickým vedením. Ak pílový list príde do kontaktu so „živým“ káblom, vystavené kovové časti stroja sa môžu takisto stat' „živými“. Riziko elektrického šoku.

- Po namontovaní pílového listu nechajte stroj bežat' na voľnobeh v bezpečnom prostredí. Ak stroj silne vibruje, ihned' ho vypnite, vytiahnite zástrčku z napájania a pokúste sa vyriešit' problém.

- Upozorňujeme, že po vypnutí stroja sa pílový list ešte krátky čas naďalej otáča. Nikdy sa nepokúšajte zastaviť pílový list nasilu.

Spätný ráz

Spätný ráz je pohyb pílových listov smerom vpred a vzad v momente, keď sa neočakávane dotknú predmetu. Počas používania stroj bezpečne držte. Sústred’te sa na vykonávanú činnosť.

Spätný ráz je zvyčajne zapríčinený:

- neumýsleným narazením rotujúceho pílového listu na tvrdé predmety alebo materiály;

- tupým pílovým listom;

- nesprávne namontovaným pílovým listom;

- rezaním do pôvodného zárezu;

• nedostatkom pozornosti pri práci;
• nestabilným postojom;

Ochrana pred elektrickým prúdom

• Stroj nepoužívajte, ak je poškodený napájací kábel alebo zástrčka.
• Používajte iba predlžovacie káble, ktoré sú vhodné na menovitý výkon stroja s maximálnym prierezom 1,5 mm². Ak používate predlžovaciu cievku, vždy odviňte kábel.

TECHNICKÉ ÚDAJE

Napätie V~ 230-240
Frekvencia Hz 50
Príkon W 750
Otáeky naprázdno min	^-1 600 - 2.800
Max. hĺbka rezu (drevo) mm 110
Max. záber pily mm 20
Pokosový uhol ° +45 - -45
Počet výkyvových polôh 3+1
Hmotnosť kg 3,25

HLUK A VIBRÁCIE

Akustický tlak ( L_pa ) dB(A) 89
Akustický výkon ( L_wa ) dB(A) 100
Nepresnost' (K) dB(A) 3
Vibrácie (drevo)	m/s ^2 8,87
Vibrácie (kov)	m/s ^2 5,51
Nepresnost' (K)	m/s ^2 1,5

Používajte ochranu sluchu.

Hladina vibrácií

Hladina emisií od vibrácií uvedená na zadnej strane tohto návodu na obsluhu bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 62841; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie

• používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit úroveň vystavenia
• časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia

Chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavat', tak že nebudete pracovat' so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete

POPIS (OBR. A)

Vaša kyvadlová lupienková píla bola navrhnutá na pílenie dreva, kovu, plastu, keramiky, gumy atp. na akúkol'vek požadovanú vel'kosť a akýkol'vek požadovaný tvar.

1. Siet'ový vypínač
2. Aretačné tlačidlo
3. Koliesko nastavenia rýchlosti
4. Prepínač kyvadlovej funkcie
5. Chranič
6. Držiak pílového listu
7. Lôžko píly
8. Zaist'ovacia skrutka paralelnej vodiacej lišty
9. Pripojenie odsávania prachu
10. Držadlo
11. Imbusový klúč

ZLOŽENIE

Pre výber potrebného pílového listu si pozrite nižšie uvedenú tabul'ku.

Stroj je vybavený systémom rýchlej montáže.

• Otočte svorkový prstenec (13) držiaka plátu píly tak d'aleko v'lavo, ako je to len možné, a podržte ho tam.
• Umiestnite plát píly do držiaka na plát píly.
• Svorkový prstenec uvol'nite.
• Uistite sa, že pri výmene plátu píly je držiak plátu zbavený pozostatkov z materiálu (ako sú piliny z dreva alebo kovu).

Odstránenie plátu píly

Paralelná vodiaca lišta sa používa na rezanie pozdíž hrán pri maximálnej vzdialenosti 16 cm.

Montáž

• Uvol'nite imbusové skrutky (8) pomocou imbusového klúča (11).
• Vložte paralelnú vodiacu lištu (16) do lôžka píly (7).
• Nastavte paralelnú vodiacu lištu (16) do požadovanej polohy.
• Dotiahnite imbusové skrutky (8) pomocou imbusového klúča (11).

Demontáž

• Uvoľnite imbusové skrutky (8) pomocou imbusového klúča (11).
• Vyberte paralelnú vodiacu lištu (16) z lôžka píly (7).
• Dotiahnite imbusové skrutky (8) pomocou imbusového klúča (11).

POUŽITIE

Zapnutie a vypnutie (obr. A)

• Prístroj zapnite zatlačením vypínača (1).
• Prístroj zapnete do nepretržitého režimu stlačením vypínača (1) a súčasným zatlačením aretačného tlačidla (2).
• Prístroj vypnite uvoľnením vypínača (1).

Nastavenie rýchlosti rezania (obr. A)

Koliesko nastavenia rýchlosti slúži na nastavenie rýchlosti rezania. Koliesko nastavenia rýchlosti je možné nastaviť do 6 polôh. Ideálna rýchlost' rezania závisí na profile a zuboch pílového listu a opracovávanom materiáli.

Počas používania nenastavujte rýchlost' rezu.

- Otočte koliesko nastavenia rýchlosti (3) do požadovanej polohy.

• Pre tvrdé materiály použite pílový list s jemným ozubením a vyberte pomalšiu rýchlost'.
• Pre mäkké materiály použite pílový list s väčším ozubením a vyberte vyššiu rýchlost'.

Nastavenie pokosového uhla (obr. D)

Počas používania nenastavujte pokosový uhol.

• Uvol'nite imbusové skrutky (17) pomocou imbusového klúča (11).
• Nakloňte lôžko píly (7) do požadovanej polohy.
• Dotiahnite imbusové skrutky (17) pomocou imbusového klúča (11).

Používanie prepínača kyvadlovej funkcie (obr. A)

Prepínač kyvadlovej funkcie slúži na nastavenie spôsobu, akým budú zuby pílového listu zachytávať materiál. Prepínač kyvadlovej funkcie je možné nastaviť do 4 polôh.

Počas používania nenastavujte polohu kyvadla.

- Prepínač kyvadlovej funkcie (4) prepnite do požadovanej polohy podľa opracovávaného materiálu. Pre výber potrebnej polohy si pozrite nižšie uvedenú tabuľku.

Užitočné rady pre prácu s náradím

• Upnite obrobok. Pre malé obrobky použite upínacie zariadenie.
• Nakreslite si čiary za účelom vymedzenia smeru, ktorým je potrebné viest' pílový list.
• Pevne uchopte stroj za držadlo.
  • Nastavte rýchlost' rezania.
  • Nastavte pokosový uhol.

• Nastavte polohu kyvadla.
- Zapnite stroj.
- Počkajte, pokým stroj nedosiahne plnú rýchlost'.
- Priložte lôžko píly k obrobku.
- Pomaly posúvajte stroj pozdíž predkreslených čiar pevne pridržiavajúc lôžko píly oproti obrobku.
- Nevyvíjajte nadmerný tlak na stroj. Nechajte, aby stroj sám vykonával prácu.
- Stroj vypnite a počkajte, kým sa celkom nezastaví. Až potom ho odložte.

ČISTENIE A ÚDRŽBA

• Povrch stroja pravidelne čistite mäkkou tkaninou.
• Ventilačné otvory udržiavajte čisté bez prachu a nečistôt. V prípade potreby použite mäkkú, navlhčenú tkaninu na odstránenie prachu a nečistôt z ventilačných otvorov.
• Pravidelne čistite pílový list, aby nedochádzalo k nepresnostiam počas používania.
• Pravidelne mažte vodiaci valček.

Výmena pílového listu (obr. B)

Opotrebované alebo poškodené pílové listy ihned' vymeňte.

• Ak chcete odstránit' starý pílový list (14), postupujte podľa časti „Montáž a demontáž pílového listu“.
• Ak chcete namontovať nový pílový list (14), postupujte podľa časti „Montáž a demontáž pílového listu“.

ZÁRUKA

Pozrite si priložené záručné podmienky.

ŽIVOTNÉ PROSTREDIE

Likvidácia

Výrobok, príslušenstvo a obal sa musia separovat za účelom recyklácie chrániacej životné prostredie.

Len pre štáty ES

Elektricky napájané zariadenia neodhadzujte do domového odpadu. Podl'a európskej smernice 2012/19/EU o elektrickom a elektronickom odpade a jej implementácie do národného práva, elektrické nástroje, ktoré sa už d'alej nepoužívajú, sa musí zhromažďovat' samostatne a likvidovat' iba ekologicky prijateľným spôsobom.

POVRATNA ŽAGA 750W

Hvala, ker ste kupili ta Fermov izdelek.

S tem ste si zagotovili odličen izdelek, ki vam ga je dobavil eden vodilnih evropskih dobaviteljev.

(SK) Výhlasujeme na našu výhradnů zodpovednosť, že tento výrobok je v zhode a súlade s nasledujúcimi normami a predpísmi: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.
