GEBRUIKSAANWIJZING JSM1025P Ferm

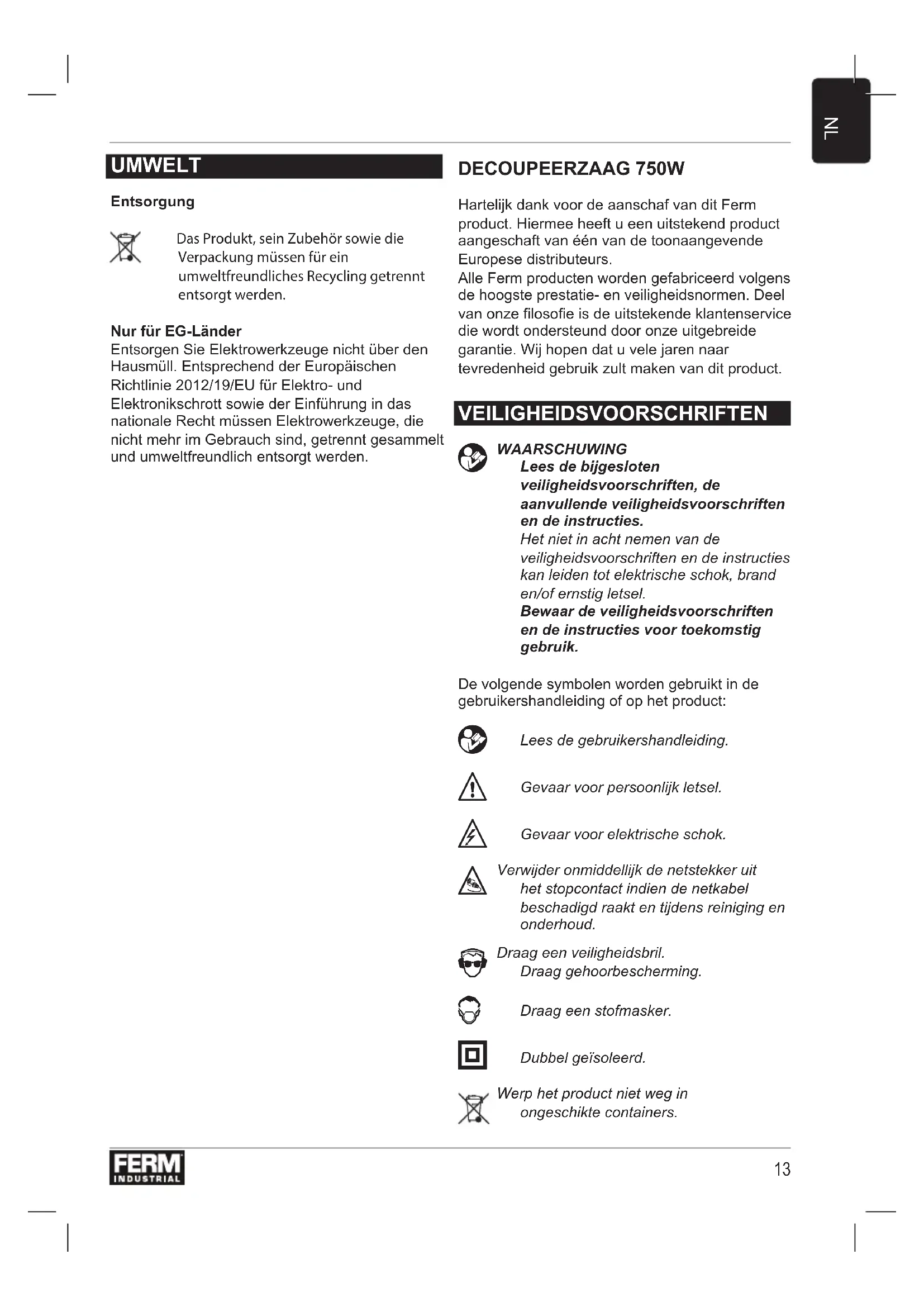

Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs.

Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Lees de bijgesloten veiligheidsvoorschriften, de aanvullende veiligheidsvoorschriften en de instructies.

Het niet in acht nemen van de veiligheidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schok.

Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Dubbel geïsoleerd.

Werp het product niet weg in ongeschikte containers.

CE

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

AANVULLENDE VEILIGHEIDSVOOR- SCHRIFTEN VOOR DECOUPEERZAGEN

• Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.
• Draag een veiligheidsbril, gehoorbescherming en indien nodig andere beschermingsmiddelen, zoals veiligheidshandschoenen, veiligheidsschoenen, etc.
• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit het werkstuk.
• Zorg ervoor dat het werkstuk correct wordt ondersteund of vastgezet.
• Gebruik de machine niet zonder de beschermkap.
• Controleer het zaagblad voor ieder gebruik. Gebruik geen zaagbladen die verbogen, vervormd of op andere wijze beschadigd zijn.
• Zorg ervoor dat het zaagblad correct is gemonteerd.
• Gebruik uitsluitend zaagbladen die geschikt zijn voor gebruik met de machine.
• Gebruik uitsluitend zaagbladen met de juiste afmetingen.
• Gebruik geen andere accessoires dan zaagbladen.
• Gebruik geen zaagbladen van HSS-staal.
• Gebruik de machine niet op werkstukken die een maximale zaagdiepte vereisen die hoger is dan de maximale zaagdiepte van het zaagblad.
• Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar het zaagblad in contact kan komen met verborgen bedrading of het netsnoer. Indien het zaagblad in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.
• Laat na het monteren van het zaagblad de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddellijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.
• Wees erop bedacht dat het zaagblad na het uitschakelen van de machine nog korte tijd blijft doordraaien. Probeer niet zelf het zaagblad tot stilstand te brengen.

Terugslag

Terugslag is de op- en achterwaartse beweging die het zaagblad maakt wanneer het zaagblad onverwachts met een voorwerp in aanraking komt. Houd de machine tijdens gebruik stevig vast. Houd uw aandacht bij de werkzaamheden.

Terugslag wordt meestal veroorzaakt door:

• het met het draaiende zaagblad onbedoeld raken van harde voorwerpen of materialen;
• een bot zaagblad;
• een verkeerd gemonteerd zaagblad;
• in een bestaande snede zagen;
• gebrek aan aandacht bij de werkzaamheden;
• een instabiele werkhouding.

Elektrische veiligheid

Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.
• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm². Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.

TECHNISCHE GEGEVENS

Netspanning V~ 230-240
Netfrequentie Hz 50
Ingangsspanning W 750
Toerental onbelast min	^-1 600 - 2.800
Max. zaagdiepte (hout) mm 110
Max. zaagbeweging mm 20
Verstekhoek ° +45 --45
Aantal pendelposities 3+1
Gewicht kg 3,25

GELUID EN VIBRATIE

Geluidsdruk (Lpa) dB(A) 89
Geluidsvermogen (Lwa)	dB(A) 100
Onzekerheid (K)	dB(A) 3
Vibratie (hout)	m/s2 8,87
Vibratie (metaal)	m/s2 5,51
Onzekerheid (K)	m/s2 1,5

Draag gehoorbescherming.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

Uw pendeldecoupeerzaag is ontworpen voor het zagen van hout, metaal, kunststof, keramiek, rubber, etc. tot iedere gewenste afmeting en in iedere gewenste vorm.

1. Aan/uit-schakelaar
2. Vergrendelingsknop
3. Instelwiel toerental
4. Schakelaar pendelinstelling
5. Beschermkap
6. Zaagbladhouder
7. Zaagschoen
8. Borgbout voor parallelgeleider
9. Stofafzuigaansluiting
10. Handgreep
11. Inbussleutel

ASSEMBLAGE

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact.

Monteren en verwijderen van het zaagblad (fig. B)

Zie onderstaande tabel voor het selecteren van het gewenste zaagblad.

Zaagblad	Materiaal
Grof Hout
Medium Hout
Fijn Staal, aluminium, kunststof
Zeer fijn Hout (rondingen)

Probeer niet de beschermkap van de machine te verwijderen.

Bevestigen van een zaagblad Afb. B

De machine is uitgerust met een snelmonteersysteem.

• Draai de klemring (13) van de zaagbladhouder zo ver naar links als mogelijk is en houd het daar.
• Plaats de zaag in de zaagbladhouder.
• Laat de klemring los.
• Controleer of de zaagbladhouder schoon is wanneer u een zaag gaat vervangen (vrij van hout- of metaalsplinters).
• Controleer voor gebruik altijd of het zaagblad stevig bevestigd is.

Verwijderen van een zaagblad

• Draai de klemring van de zaagbladhouder zo ver naar links als mogelijk is en houd het daar.
• Verwijder de zaag uit de zaagbladhouder.
• Laat de klemring los.

Monteren en verwijderen van de parallelgeleider (fig. C)

De parallelgeleider wordt gebruikt voor het zagen langs randen op een maximale afstand van 16 cm.

Monteren

• Draai de inbusschroeven (8) een paar slagen los met behulp van de inbussleutel (11).
• Plaats de parallelgeleider (16) in de zaagschoen (7).
• Stel de parallelgeleider (16) in op de gewenste positie.
• Draai de inbusschroeven (8) vast met behulp van de inbussleutel (11).

Verwijderen

• Draai de inbusschroeven (8) een paar slagen los met behulp van de inbussleutel (11).
• Verwijder de parallelgeleider (16) uit de zaagschoen (7).

- Draai de inbusschroeven (8) vast met behulp van de inbussleutel (11)

GEBRUIK

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, drukt u de aan/uit-schakelaar (1) in.
• Om de machine naar continubedrijf te schakelen, houdt u de aan/uit-schakelaar (1) ingedrukt en drukt gelijktijdig de vergrendelingsknop (2) in.
• Om de machine uit te schakelen, laat u de aan/uit-schakelaar (1) los.

Instellen van de zaagsnelheid (fig. A)

Het instelwiel voor het toerental wordt gebruikt voor het instellen van de zaagsnelheid. Het instelwiel voor het toerental kan in 6 posities worden ingesteld.

De ideale zaagsnelheid is afhankelijk van het profiel en de tanden van het zaagblad en van het te bewerken materiaal.

Stel de zaagsnelheid niet in tijdens gebruik.

• Draai het instelwiel voor het toerental (3) naar de gewenste positie.
• Gebruik voor harde materialen een zaagblad met fijne tanden en selecteer een lagere snelheid.
• Gebruik voor zachte materialen een zaagblad met grove tanden en selecteer een hogere snelheid.

Instellen van de verstekhoek (fig. D)

De verstekhoek is variabel tussen -45° en +45°.

Stel de verstekhoek niet in tijdens gebruik.

• Draai de inbusschroeven (17) een paar slagen los met behulp van de inbussleutel (11).
• Kantel de zaagschoen (7) naar de gewenste positie.
• Draai de inbusschroeven (17) vast met behulp van de inbussleutel (11).

Gebruiken van de schakelaar voor de pendelinstelling (fig. A)

De schakelaar voor de pendelinstelling wordt gebruikt voor het instellen van de manier waarop de tanden van het zaagblad in het materiaal grijpen. De schakelaar voor de pendelinstelling kan in 4 posities worden ingesteld.

Stel de pendelpositie niet in tijdens gebruik.

Draai de schakelaar voor de pendelinstelling (4) naar de gewenste positie volgens naargelang het te bewerken materiaal.

Zie onderstaande tabel voor het selecteren van de gewenste positie.

Materiaal	Pendelinstelling
Hout 1-3
Kunststof 1
Aluminium 0-1
Staal 0
Keramiek 0
Rubber 0

Stofafzuiging (fig. E)

• Plaats de stofafzuigadapter (18) in de stofafzuigaansluiting (9).
• Sluit de slang van een stofzuiger aan op de stofafzuigadapter (18).

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een kleminrichting voor kleine werkstukken.
• Teken een lijn om de richting te bepalen waarin het zaagblad moeten worden geleid.
• Houd de machine stevig bij de handgreep vast.
• Stel de zaagsnelheid in.
• Stel de verstekhoek in.
• Stel de pendelpositie in.
  • Schakel de machine in.
• Wacht totdat de machine volledig op snelheid is.
• Plaats de zaagschoen op het werkstuk.
• Beweeg de machine langs de vooraf getekende lijn, waarbij de zaagschoen stevig tegen het werkstuk wordt gedrukt.
• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.
• Schakel de machine uit en wacht tot de machine volledig tot stilstand is gekomen voordat u de machine wegzet.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact.

- Reinig regelmatig de behuizing met een zachte doek.

• Houd de ventilatieopeningen vrij van stof en vuil. Gebruik indien nodig een zachte, vochtige doek om stof en vuil uit de ventilatieopeningen te verwijderen.
• Reinig regelmatig het zaagblad om onnauwkeurigheden tijdens gebruik te vermijden.
• Smeer de geleiderol regelmatig.

Vervangen van het zaagblad (fig. B)

Versleten of beschadigde zaagbladen moeten onmiddellijk worden vervangen.

Gebruik uitsluitend scherpe en onbeschadigde zaagbladen.

• Ga voor het verwijderen van het oude zaagblad (14) te werk zoals beschreven in het gedeelte „Monteren en verwijderen van het zaagblad“.
• Ga voor het monteren van het nieuwe zaagblad (14) te werk zoals beschreven in het gedeelte „Monteren en verwijderen van het zaagblad“.

GARANTIE

Raadpleeg de bijgesloten garantiebepalingen.

MILIEU

Afdanking

Het product, de accessoires en de verpakking moeten worden gesorteerd voor milieuvriendelijke recycling.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.
