KÄYTTÖOHJE JSM1025P Ferm

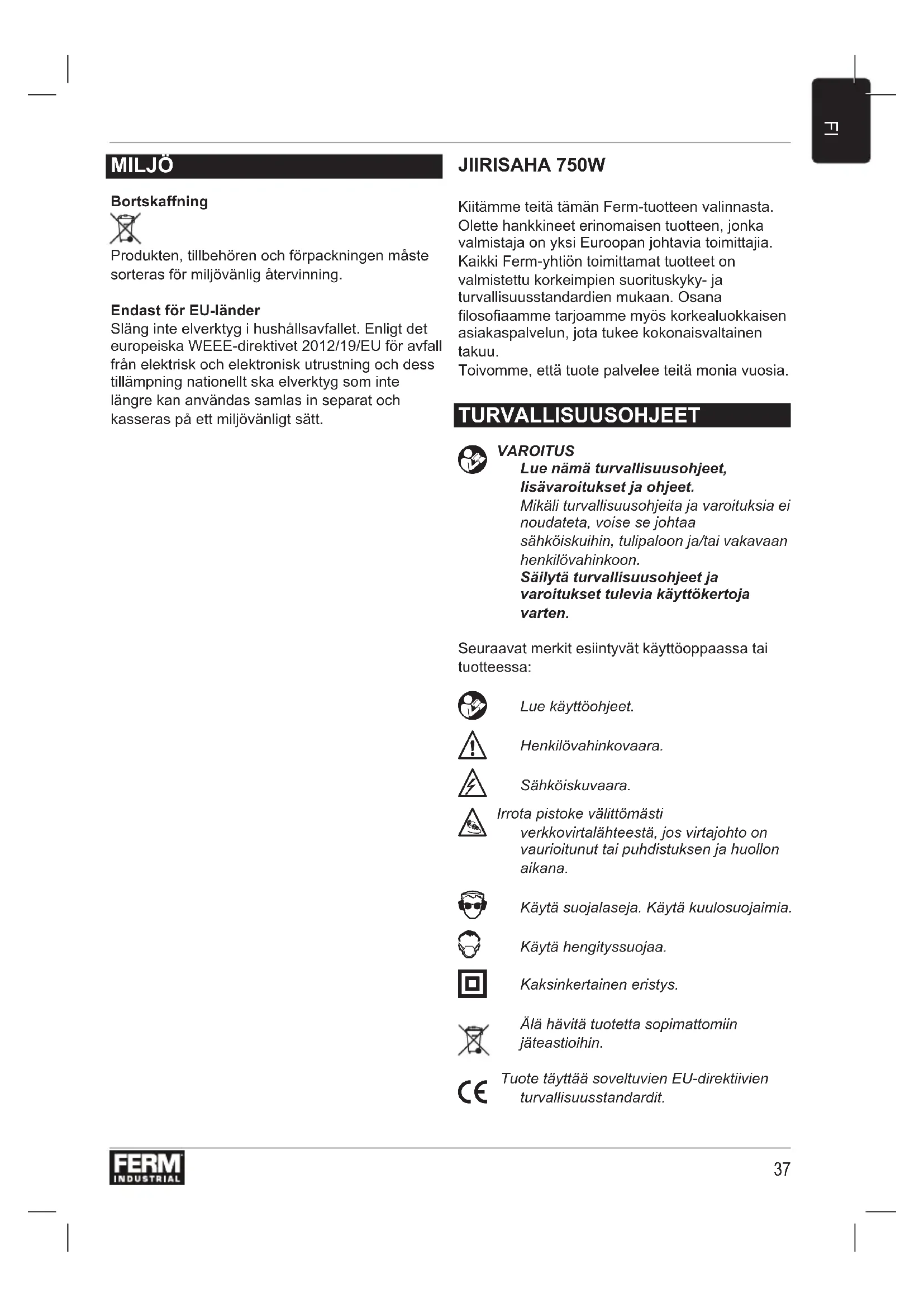

Kiitämme teitä tämän Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen, jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtiön toimittamat tuotteet on valmistettu korkeimpien suorituskyky- ja turvallisuusstandardien mukaan. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu.

Toivomme, että tuote palvelee teitä monia vuosia.

TURVALLISUUSOHJEET

VAROITUS

Lue nämä turvallisuusohjeet, lisävaroitukset ja ohjeet.

Mikäli turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sähköiskuihin, tulipaloon ja/tai vakavaan henkilövahinkoon.

Säilytä turvallisuusohjeet ja varoitukset tulevia käyttökertoja varten.

Seuraavat merkit esiintyvät käyttöoppaassa tai tuotteessa:

Lue käyttöohjeet.

Henkilövahinkovaara.

Sähköiskuvaara.

Irrota pistoke välittömästi

verkkovirtalähteestä, jos virtajohto on vaurioitunut tai puhdistuksen ja huollon aikana.

Käytä suojalaseja. Käytä kuulosuojaimia.

Käytä hengityssuojaa.

Kaksinkertainen eristys.

Älä hävitä tuotetta sopimattomiin jäteastioihin.

Tuote täyttää soveltuvien EU-direktiivien turvallisuusstandardit.

KUVIOSAHOJEN KÄYTTÖÖN LIITTYVIÄ LISÄTURVALLISUUSOHJEITA

• Älä työstä asbestia sisältäviä materiaaleja. Asbesti on karsinogeeninen materiaali.
• Käytä suojalaseja, kuulosuojaimia ja tarvittaessa muita suojavarusteita, kuten suojakäsineitä, suojajalkineita, jne.
• Ennen laitteen käyttöä on kaikki naulat ja muut metalliset osat poistettava työstökappaleesta.
• Varmista, että työstökappale on tuettu tai kiinnitetty hyvin.
• Älä käytä konetta ilman suojaa.
• Tarkista sahanterä ennen jokaista käyttökertaa. Älä käytä sahanteriä, jos niissä on taittumia, halkeamia tai muita vaurioita.
• Varmista, että sahanterät on asennettu koneeseen oikein.
• Käytä ainoastaan sahanteriä, jotka sopivat käytettäväksi koneen kanssa.
• Käytä ainoastaan oikean kokoisia sahanteriä.
• Älä käytä koneessa muita lisävarusteita, ainoastaan sahanteriä.
• Älä käytä HSS-teräksestä tehtyjä sahanteriä.
• Älä käytä konetta työstökappaleisiin, jotka vaativat syvemmän sahaussyvyyden kuin sahanterän maksimisahaussyvyys on.
• Pitele konetta sen eristetyistä kahvoista silloin, kun sahanterä voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos sahanterä koskettaa jännityksenalaista johtoa, jännite voi siirtyä koneen suojaamattomiin metallipintoihin. Sähköiskuvaara.
• Anna koneen käydä kuormittamattomana turvallisella alueella sahanterän asennuksen jälkeen. Jos kone tärisee voimakkaasti, sammuta kone välittömästi, irrota sen pistoke verkkovirtalähteestä ja ratkaise ongelma.
• Huomaa, että sahanterä pyörii edelleen lyhyen aikaa koneen sammutuksen jälkeen. Älä yritä pysäyttää sahanterää itse.

Takaisin isku

Takaisin isku on sahanterän liike ylös- ja taaksepäin silloin, kun sahanterät koskevat odottamattomasti johonkin esineeseen. Pitele konetta tiukasti käytön aikana. Keskity koneen käyttöön.

Takaisin isku johtuu yleensä seuraavista syistä:

• koneen pyörivä sahanterä koskettaa kovia esineitä tai materiaaleja odottamattomasti;
• sahanterä on tylsä;
• virheellisesti asennettu sahanterä;
• koneella sahataan aikaisempaan

sahauskohtaan;

• käytön aikana koneen käyttöön ei keskitytä riittävästi;
• käyttöasento on epävakaa.

Sähköturvallisuus

Tarkista aina, että verkkojännite vastaa koneen tyyppikilven merkintöjä.

• Älä käytä konetta, jos sen virtajohto tai pistoke on vaurioitunut.
• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vähimmäispaksuus on 1,5 mm². Jos käytät jatkojohdon kelaa, kelaa johto aina kokonaan vapaaksi.

TEKNISET TIEDOT

Verkkojännite V\~ 230-240

Verkkotaajuus Hz 50

Ottoteho W 750

Kuormittamaton nopeus min ^-1 600 - 2.800

Sahauksen maksimisyvyys (puu) mm 110

Sahauksen maksimi-isku mm 20

Viistekulma ° +45 - -45

Heiluriasentojen lukumäärä 3+1

Paino kg 3,25

MELU JA TÄRINÄ

Äänipaine (L _pa ) dB(A) 89

Akustinen teho (L _wa ) dB(A) 100

Epävarmuus (K) dB(A) 3

Tärinä (puu) m/s² 8,87

Tärinä (metalli) m/s² 5,51

Epävarmuus (K) m/s 2 1,5

Käytä kuulosuojaimia.

Tärinätaso

Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytet- täessä laitetta manituissa käyttötarkoituksissa

• laitteen käyttö eri käyttötarkoituksiin tai erilai-sten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät

KUVAUS (KUVA A)

Tämä heilurikuviosaha on tarkoitettu puun, metallin, muovien, keramiikan, kumen jne. sahaukseen missä tahansa koossa ja muodossa.

1. Virtakytkin
2. Lukituspainike
3. Nopeuden säätöpyörä
4. Heiluritoiminnon kytkin
5. Suoja
6. Sahanterän pidike
7. Sahakenkä
8. Samansuuntaisen ohjaimen lukituspultti
9. Pölynpoistoliittymä
10. Kahva
11. Kuusiokoloavain

ASENNUS

Ennen asennusta kone on aina kytkettävä pois päältä ja sen pistoke on irrotettava verkkovirtalähteestä.

Sahanterän asennus ja irrotus (kuva B)

Katso alla olevaa taulukkoa valitessasi sahanterää.

Sahanterä

Materiaali

Karkea Puu

Keskikova Puu

Hieno Teräs, alumiini, muovi

Erittäin hieno Puu (kaarteet)

Älä yritä irrottaa suojaa koneesta.

Sahanterän asennus

Kuva B

Koneessa on pikaliitosjärjestelmä.

• Käännä sahanterän pidikkeen kiristysrengasta (13) niin kauas vasemmalle kuin mahdollista ja pidä sitä paikoillaan kyseisessä asemassa.
• Aseta sahanterä terän pidikkeeseen.
  • Päästä kiristysrengas.
• Varmista, että sahanterän vaihdon yhteydessä terän pidikkeessä ei ole materiaalien jäämiä (kuten puu- tai metallilastuja).
• Tarkista aina ennen käyttöä, että sahanterä on kiinnitetty hyvin paikoilleen.

Sahanterän poisto

• Käännä sahanterän pidikkeen kiristysrengasta niin kauas vasemmalle kuin mahdollista ja pidä sitä paikoillaan kyseisessä asemassa.
• Poista sahanterä sen pidikkeestä.
• Päästä kiristysrengas.

Samansuuntaisen ohjaimen asennus ja irrotus (kuva C)

Samansuuntaista ohjainta käytetään reunakappaleiden sahaamiseen enintään 16 cm päässä reunasta.

Asennus

• Löysää kuusiokoloruuveja (8) kuusiokoloavainta (11) käyttäen.
• Aseta samansuuntainen ohjain (16) sahakenkään (7).
• Aseta samansuuntainen ohjain (16) vaadittuun asentoon.
• Kiristä kuusiokoloruuvit (8) kuusiokoloavainta (11) käyttäen.

Irrotus

• Löysää kuusiokoloruuveja (8) kuusiokoloavainta (11) käyttäen.
• Irrota samansuuntainen ohjain (16) sahakengästä (7).
• Kiristä kuusiokoloruuvit (8) kuusiokoloavainta (11) käyttäen

KÄYTTÖ

Päälle ja pois päältä kytkentä (kuva A)

• Kytke kone pois päältä painamalla virtakytkintä (1).
• Kytke kone jatkuvaan toimintatilaan pitämällä virtakytkintä (1) painettuna ja painamalla samanaikaisesti lukituspainiketta (2).
• Kytke kone pois päältä vapauttamalla virtakytkin (1).

Sahausnopeuden asetus (kuva A)

Nopeuden säätöpyörällä asetetaan sahausnopeus. Nopeuden säätöpyörä voidaan asettaa 6 asentoon. Ihanteellinen sahausnopeus riippuu profiilista ja sahanterän hampaista sekä työstettävästä materiaalista.

Älä aseta sahausnopeutta käytön aikana.

• Käännä nopeuden säätöpyörä (3) vaadittuun asentoon.
• Kun kyseessä on kova materiaali, käytä hienohampaista sahanterää ja valitse alhaisempi nopeus.
• Kun kyseessä on pehmeä materiaali, käytä karkeahampaista sahanterää ja valitse korkeampi nopeus.

Viistekulman asetus (kuva D)

Viistekulma on välillä -45° - +45°.

Älä aseta viistekulmaa käytön aikana.

• Löysää kuusiokoloruuveja (17) kuusiokoloavainta (11) käyttäen.
• Kallista sahakenkä (7) vaadittuun asentoon.
• Kiristä kuusiokoloruuvit (17) kuusiokoloavainta (11) käyttäen.

Heiluritoiminnon kytkimen käyttö (kuva A)

Heiluritoiminnon kytkimellä asetetaan suunta, johon sahanterän hampaat kiinnittyvät materiaaliin. Heiluritoiminnon kytkin voidaan asettaa 4 asentoon.

Älä aseta heilurikytkintä käytön aikana.

- Käännä heiluritoiminnon kytkin (4) vaadittuun asentoon työstettävän materiaalin mukaan. Katso alla olevaa taulukkoa valitessasi vaadittua asentoa.

Materiaali	Heiluriasento
Puu 1-3
Muovit 1
Alumiini 0-1
Teräs 0
Keramiikka 0
Kumi 0

Pölyn poisto (kuva E)

• Aseta pölynpoistosovitin (18) pölynpoistoliittimeen (9).
• Liitä imurin letku pölynpoistosovittimeen (18).

Vinkkejä optimaaliseen käyttöön

• Kiinnitä työstökappale paikoilleen. Käytä kirstyslaitetta, jos työstökappaleet ovat hyvin pieniä.
• Piirrä viiva työtökappaleeseen määrittääksesi suunnan, johon sahanterää ohjataan.
• Pitele konetta tiukasti kahvasta.

• Aseta sahausnopeus.

• Aseta viistekulma.

• Aseta heiluriasento.
• Kytke kone päälle.
• Odota, kunnes kone on saavuttanut täyden nopeuden.
• Aseta sahakenkä työstökappaleeseen.
• Siirrä kone hitaasti esipiirrettyä viivaa pitkin painamalla sahakenkää tiukasti työstökappaletta vasten.
• Älä kohdista koneeseen liikaa painetta. Anna koneen tehdä työ.
• Kytke kone pois päältä ja odota, kunnes kone on pysähtynyt täysin ennen koneen asettamasta alas.

PUHDISTUS JA HUOLTO

Ennen puhdistista ja huoltoa kone on aina kytkettävä pois päältä ja sen pistoke on irrotettava verkkovirtalähteestä.

• Puhdista koneen ulkokuori pehmeällä kankaalla.
• Älä anna pölyn ja lian tukkia tuuletusaukkoja. Puhdista tuuletusaukot pölystä ja liasta tarvittaessa pehmeällä ja kostealla pyyhkeellä.
• Puhdista sahanterä säännöllisesti välttääksesi epätarkkuudet käytön aikana.
• Voitele ohjainrulla säännöllisesti.

Sahanterän vaihto (kuva B)

Kuluneet tai vaurioituneet sahanterät on vaihdettava välittömästi.

Käytä ainoastaan teräviä ja ehjiä sahanteriä.

• Irrota vanha sahanterä (14) osion „Sahanterän asennus ja irrotus“ mukaisesti.
• Asenna uusi sahanterä (14) osion „Sahanterän asennus ja irrotus“ mukaisesti.

TAKUU

Lue takuuehdot.

YMPÄRISTÖ

Hävitys

Tuote, lisävarusteet ja pakkaus on lajiteltava ympäristöystävällistä kierrätystä varten.

Vain EC-maille

Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on hävitettävä erilliskeräyksessä ympäristöystävällisesti.
