NÁVOD NA OBSLUHU JSM1023 Ferm

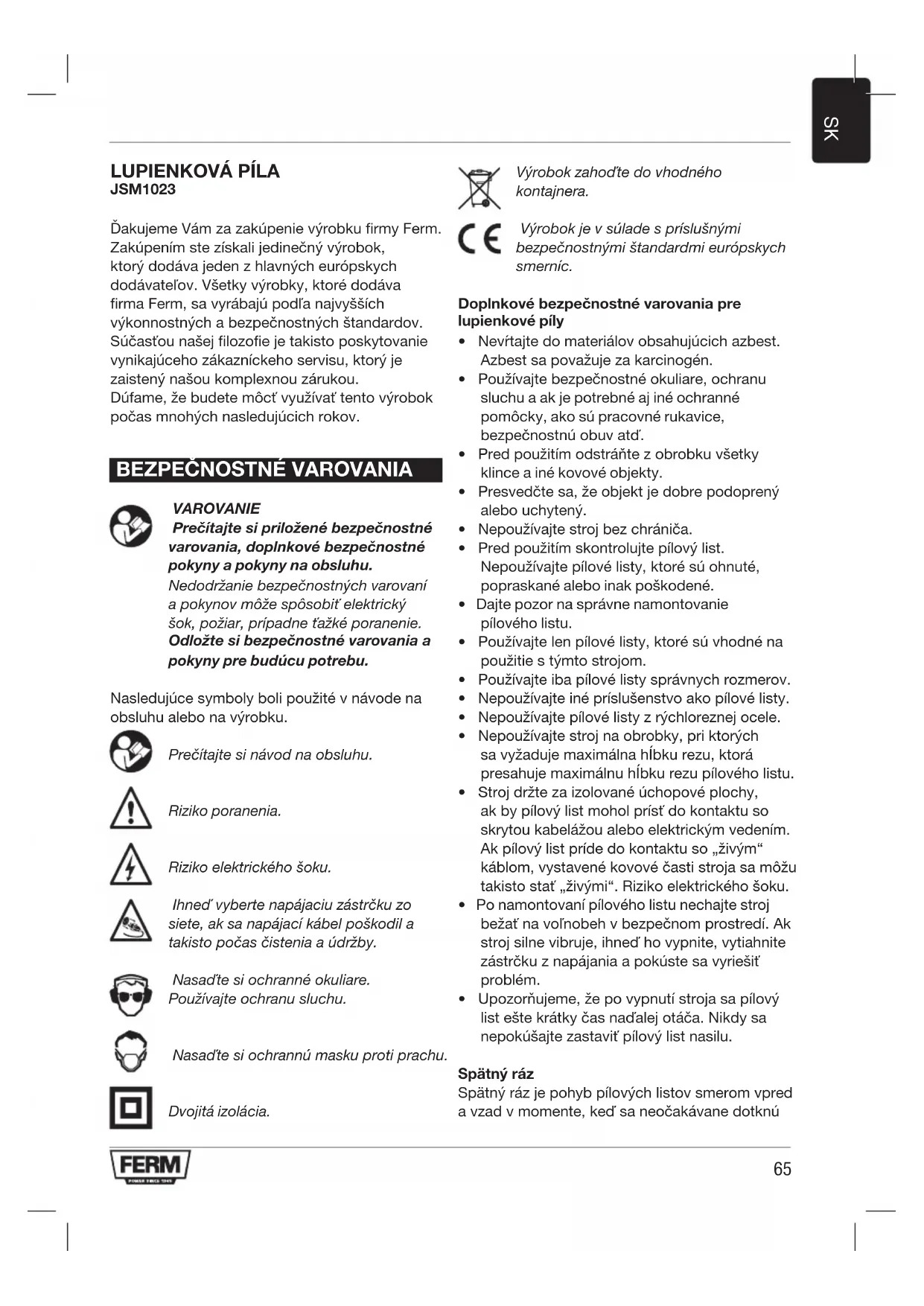

JSM1023 Ďakujeme Vám za zakúpenie výrobku firmy Ferm. Zakúpením ste získali jedinečný výrobok, ktorý dodáva jeden z hlavných európskych dodávateľov. Všetky výrobky, ktoré dodáva firma Ferm, sa vyrábajú podľa najvyšších výkonnostných a bezpečnostných štandardov. Súčasťou našej filozofie je takisto poskytovanie vynikajúceho zákazníckeho servisu, ktorý je zaistený našou komplexnou zárukou. Dúfame, že budete môcť využívať tento výrobok počas mnohých nasledujúcich rokov.

BEZPEČNOSTNÉ VAROVANIA

VAROVANIE Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu. Nedodržaniebezpečnostnýchvarovaní apokynovmôžespôsobiťelektrický šok,požiar,prípadneťažképoranenie. Odložte si bezpečnostné varovania a pokyny pre budúcu potrebu. Nasledujúce symboly boli použité v návode na obsluhu alebo na výrobku. Prečítajtesinávodnaobsluhu. Riziko poranenia. Rizikoelektrickéhošoku. Ihneďvybertenapájaciuzástrčkuzo siete,aksanapájacíkábelpoškodila takistopočasčisteniaaúdržby. Nasaďtesiochrannéokuliare. Používajteochranusluchu. Nasaďtesiochrannúmaskuprotiprachu. Dvojitá izolácia. Výrobokzahoďtedovhodného kontajnera. Výrobokjevsúladespríslušnými bezpečnostnýmištandardmieurópskych smerníc. Doplnkové bezpečnostné varovania pre lupienkové píly

• Nevŕtajte do materiálov obsahujúcich azbest. Azbest sa považuje za karcinogén.

• Používajte bezpečnostné okuliare, ochranu sluchu a ak je potrebné aj iné ochranné pomôcky, ako sú pracovné rukavice, bezpečnostnú obuv atď.

• Pred použitím odstráňte z obrobku všetky klince a iné kovové objekty.

• Presvedčte sa, že objekt je dobre podoprený alebo uchytený.

• Nepoužívajte stroj bez chrániča.

• Pred použitím skontrolujte pílový list. Nepoužívajte pílové listy, ktoré sú ohnuté, popraskané alebo inak poškodené.

• Dajte pozor na správne namontovanie pílového listu.

• Používajte len pílové listy, ktoré sú vhodné na použitie s týmto strojom.

• Používajte iba pílové listy správnych rozmerov.

• Nepoužívajte iné príslušenstvo ako pílové listy.

• Nepoužívajte pílové listy z rýchloreznej ocele.

• Nepoužívajte stroj na obrobky, pri ktorých sa vyžaduje maximálna hÍbku rezu, ktorá presahuje maximálnu hÍbku rezu pílového listu.

• Stroj držte za izolované úchopové plochy, ak by pílový list mohol prísť do kontaktu so skrytou kabelážou alebo elektrickým vedením. Ak pílový list príde do kontaktu so „živým“ káblom, vystavené kovové časti stroja sa môžu takisto stať „živými“. Riziko elektrického šoku.

• Po namontovaní pílového listu nechajte stroj bežať na voľnobeh v bezpečnom prostredí. Ak stroj silne vibruje, ihneď ho vypnite, vytiahnite zástrčku z napájania a pokúste sa vyriešiť problém.

• Upozorňujeme, že po vypnutí stroja sa pílový list ešte krátky čas naďalej otáča. Nikdy sa nepokúšajte zastaviť pílový list nasilu. Spätný ráz Spätný ráz je pohyb pílových listov smerom vpred a vzad v momente, keď sa neočakávane dotknú66

predmetu. Počas používania stroj bezpečne držte. Sústreďte sa na vykonávanú činnosť. Spätný ráz je zvyčajne zapríčinený: - neúmyselným narazením rotujúceho pílového listu na tvrdé predmety alebo materiály; - tupým pílovým listom; - nesprávne namontovaným pílovým listom; - rezaním do pôvodného zárezu; - nedostatkom pozornosti pri práci; - nestabilným postojom. Ochrana pred elektrickým prúdom Vždysapresvedčte,čizdrojelektrického napätiazodpovedánapätiunaštítku.

• Stroj nepoužívajte, ak je poškodený napájací kábel alebo zástrčka.

• Používajte iba predlžovacie káble, ktoré sú vhodné na menovitý výkon stroja s maximálnym prierezom 1,5 mm2. Ak používate predlžovaciu cievku, vždy odviňte kábel. TECHNICKÉ ÚDAJE Napätie 230 V~ Frekvencia 50 Hz Príkon 570 W Otáčky naprázdno 500 - 3.000/min Max. hĺbka rezu (drevo) 70 mm Max. záber píly 18 mm Pokosový uhol 45° Počet výkyvových polôh 4 Hmotnosť 2,0 kg Hluk a vibrácie Akustický tlak (Lpa) 90,4 dB(A) K=3dB Akustický výkon (Lwa) 101,4 dB(A) K=3dB Vibrácie (drevo) 7,7 m/s

Vibrácie (kov) 13,0 m/s

Používajteochranusluchu. Hladina vibrácií Hladina emisií od vibrácií uvedená na zadnej strane tohto návodu na obsluhu bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie - používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia - časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia Chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete POPIS (OBR. A) Vaša kyvadlová lupienková píla bola navrhnutá na pílenie dreva, kovu, plastu, keramiky, gumy atp. na akúkoľvek požadovanú veľkosť a akýkoľvek požadovaný tvar.

3. Koliesko nastavenia rýchlosti

4. Prepínač kyvadlovej funkcie

6. Držiak pílového listu

13. Držiak imbusového kľúča

ZLOŽENIE Predzloženímvždystrojvypnitea vytiahnitezástrčkuzelektrickejsiete. Montáž a demontáž pílového listu (obr. B) Pre výber potrebného pílového listu si pozrite nižšie uvedenú tabuľku. Pílový list Materiál Drsný Drevo Stredný Drevo Hrubý Oceľ, hliník, plast Veľmi jemný Drevo (oblúky)67

• Uvoľnite imbusové skrutky (14) pomocou imbusového kľúča (12).

• Zasuňte pílový list (15) do držiaka pílového listu (6) čo najviac, ako je možné. Zuby pílového listu (15) musia smerovať nahor a dopredu. Hladká strana pílového listu musí zapadnúť do štrbiny vodiaceho valčeka (16).

• Dotiahnite imbusové skrutky (14) pomocou imbusového kľúča (12).

• Uvoľnite imbusové skrutky (14) pomocou imbusového kľúča (12).

• Vyberte pílový list (15) z držiaka pílového listu (6).

• Dotiahnite imbusové skrutky (14) pomocou imbusového kľúča (12).

• Spustite chránič (5). Montáž a demontáž paralelnej vodiacej lišty (obr. C) Paralelná vodiaca lišta sa používa na rezanie pozdĺž hrán pri maximálnej vzdialenosti 16 cm. Montáž

• Uvoľnite imbusové skrutky (8) pomocou imbusového kľúča (12).

• Dotiahnite imbusové skrutky (8) pomocou imbusového kľúča (12). Demontáž

• Uvoľnite imbusové skrutky (8) pomocou imbusového kľúča (12).

• Vyberte paralelnú vodiacu lištu (17) z lôžka píly (7).

• Dotiahnite imbusové skrutky (8) pomocou imbusového kľúča (12). POUŽITIE Zapnutie a vypnutie (obr. A)

• Prístroj zapnite zatlačením vypínača (1).

• Prístroj zapnete do nepretržitého režimu stlačením vypínača (1) a súčasným zatlačením aretačného tlačidla (2).

• Nepretržitý režim vypnete opätovným stlačením vypínača (1).

• Prístroj vypnite uvoľnením vypínača (1). Nastavenie otáčok (obr. A) Otáčky sa nastavujú pomocou kolieska nastavenia rýchlosti. Koliesko nastavenia rýchlosti je možné nastaviť do 6 polôh. Ideálna rýchlosť závisí na profile a zuboch pílového listu a opracovávanom materiáli. Nenastavujteotáčkypočaspráce.

• Otočte koliesko nastavenia rýchlosti (3) do požadovanej polohy. - Pre tvrdé materiály použite pílový list s jemným ozubením a vyberte pomalšiu rýchlosť. - Pre mäkké materiály použite pílový list s väčším ozubením a vyberte vyššiu rýchlosť. Nastavenie pokosového uhla (obr. D) Pokosový uhol sa plynule mení od 0° do 45°. Pokosový uhol je možné odčítať zo stupnice (9). Počaspoužívanianenastavujtepokosový uhol.

• Uvoľnite imbusové skrutky (18) pomocou imbusového kľúča (12).

• Nakloňte lôžko píly (7) do požadovanej polohy.

• Dotiahnite imbusové skrutky (18) pomocou imbusového kľúča (12). Používanie prepínača kyvadlovej funkcie (obr. A) Prepínač kyvadlovej funkcie slúži na nastavenie spôsobu, akým budú zuby pílového listu zachytávať materiál. Prepínač kyvadlovej funkcie je možné nastaviť do 4 polôh. Počaspoužívanianenastavujtepolohu kyvadla.68

• Prepínač kyvadlovej funkcie (4) prepnite do požadovanej polohy podľa opracovávaného materiálu. Pre výber potrebnej polohy si pozrite nižšie uvedenú tabuľku. Materiál Poloha kyvadla Drevo 1-3 Plasty 1 Hliník 0-1 Oceľ 0 Keramika 0 Guma 0 Odsávanie prachu (obr. E)

• Nakreslite si čiary za účelom vymedzenia smeru, ktorým je potrebné viesť pílový list.

• Pevne uchopte stroj za držadlo.

• Nastavte rýchlosť rezania.

• Počkajte, pokým stroj nedosiahne plnú rýchlosť.

• Priložte lôžko píly k obrobku.

• Pomaly posúvajte stroj pozdÍž predkreslených čiar pevne pridržiavajúc lôžko píly oproti obrobku.

• Ventilačné otvory udržiavajte čisté bez prachu a nečistôt. V prípade potreby použite mäkkú, navlhčenú tkaninu na odstránenie prachu a nečistôt z ventilačných otvorov.

• Pravidelne čistite pílový list, aby nedochádzalo k nepresnostiam počas používania.

• Pravidelne mažte vodiaci valček. Výmena pílového listu (obr. B) Opotrebované alebo poškodené pílové listy ihneď vymeňte. Používajtevždylenostréanepoškodené pílové listy.

• Ak chcete odstrániť starý pílový list (15), postupujte podľa časti „Montáž a demontáž pílového listu“.

• Ak chcete namontovať nový pílový list (15), postupujte podľa časti „Montáž a demontáž pílového listu“. ŽIVOTNÉ PROSTREDIE Likvidácia Výrobok,príslušenstvoaobalsamusia separovaťzaúčelomrecyklácie chrániacejživotnéprostredie. Len pre štáty ES Elektricky napájané zariadenia neodhadzujte do domového odpadu. Podľa európskej smernice 2012/19/EU o elektrickom a elektronickom odpade a jej implementácie do národného práva, elektrické nástroje, ktoré sa už ďalej nepoužívajú, sa musí zhromažďovať samostatne a likvidovať iba ekologicky prijateľným spôsobom. ZÁRUKA Pozrite si priložené záručné podmienky. Výrobok a návod na obsluhu podliehajú zmenám. Technické údaje sa môžu zmeniť bez predchádzajúceho upozornenia.69
