Producttype	Pendelzaag
Merk	Ferm
Model	JSM1023
Voeding	230 V ~ 50 Hz
Vermogen	570 W
Onbelast toerental	500 - 3 000 min⁻¹
Max. zaagdiepte (hout)	70 mm
Max. zaagslag	18 mm
Verstekhoek	0° - 45°
Aantal pendelstanden	4
Gewicht	2,0 kg
Geluidsdrukniveau	90,4 dB(A) (K=3 dB)
Geluidsvermogensniveau	101,4 dB(A) (K=3 dB)
Trillingsniveau (hout)	7,7 m/s² (K=1,5 m/s²)
Trillingsniveau (metaal)	13,0 m/s² (K=1,5 m/s²)
Bescherming	Dubbele isolatie
Geschikte materialen	Hout, metaal, kunststof, keramiek, rubber
Stofafzuigsysteem	Ja, aansluiting voor stofzuiger
Parallelle geleider	Ja, tot 16 cm
Onderhoud	Regelmatige reiniging met zachte doek, smering van de geleiderol
Reserveonderdelen	Verwisselbare zaagbladen
Garantie	Raadpleeg de meegeleverde garantievoorwaarden
Certificeringen	Voldoet aan de veiligheidsnormen van de Europese richtlijnen

Veelgestelde vragen - JSM1023 Ferm

Hoe vervang ik het zaagblad?

Til de beschermkap (5) op, draai de inbusbouten (14) los met de inbussleutel (12), verwijder het oude zaagblad, plaats het nieuwe zaagblad (tanden naar boven en naar voren) en draai de bouten vast. Laat de kap zakken.

Hoe stel ik de zaagsnelheid in?

Draai de snelheidsinstelknop (3) naar een van de 6 posities. Gebruik voor harde materialen een lage snelheid; voor zachte materialen een hoge snelheid. Stel de snelheid niet in tijdens het gebruik.

Hoe gebruik ik de pendelbeweging?

Draai de schakelaar voor pendelbeweging (4) naar de positie die geschikt is voor het materiaal (hout: 1-3, kunststof: 1, aluminium: 0-1, staal: 0). Stel niet in tijdens het zagen.

Hoe zaag ik in verstek?

Draai de inbusbouten (18) onder de zaagschoen los, kantel de zaagschoen naar de gewenste hoek (0° tot 45°) met behulp van de schaal (9) en draai de bouten weer vast.

Hoe sluit ik een stofzuiger aan voor stofafzuiging?

Steek de stofafzuigadapter (19) in de aansluiting (10) aan de achterkant van de zaag en sluit de stofzuigerslang aan op de adapter.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Koppel de machine los van de stroom voor onderhoud. Zorg ervoor dat het zaagblad geen verborgen kabels raakt om elektrocutie te voorkomen.

Hoe reinig en onderhoud ik de zaag?

Reinig de behuizing met een zachte doek, verwijder stof uit de ventilatiesleuven. Smeer de geleiderol regelmatig. Vervang versleten zaagbladen onmiddellijk.

Welk zaagblad gebruik ik voor welk materiaal?

Grove tanden voor hout, middelgrove tanden voor hout, fijne tanden voor staal/aluminium/kunststof, zeer fijne tanden voor hout (gebogen zaagsneden). Gebruik uitsluitend zaagbladen die geschikt zijn voor de machine.

Hoe gebruik ik de parallelgeleider?

Draai de inbusbouten (8) los, steek de parallelgeleider (17) in de zaagschoen, stel de gewenste afstand in (max 16 cm) en draai de bouten vast.

Wat te doen bij overmatige trillingen?

Stop de machine onmiddellijk, haal de stekker uit het stopcontact en controleer het zaagblad (slijtage, montage). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

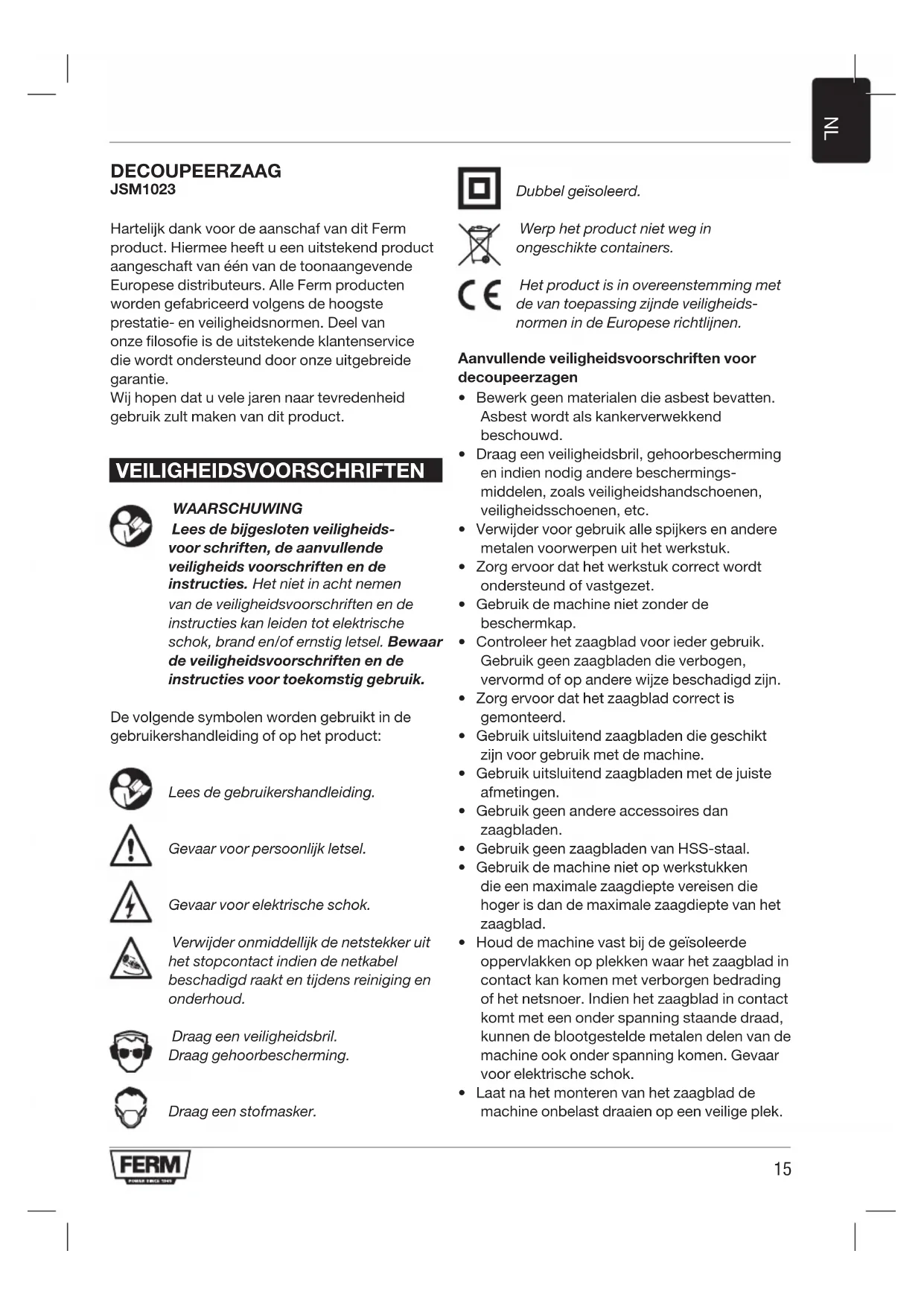

GEBRUIKSAANWIJZING JSM1023 Ferm

Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van een van de toonnaangevende Europese distributeurs. Alle Ferm producten worden gefabricieerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie.

Wij hopen dat u vele jarenaar tevredenheid gebruik zult maken van dit product.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Lees de bijgesloten veriligeids-voor schriften, de aanvullende veriligeids voorschriften en de instructies. Het Niet in acht nemen van de veriligeidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veriligeidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schok.

Verwijder onmiddelijk de netstekker uithet stopcontact indien de netkabelbeschadigd raakt en tijdens reiniging enonderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Dubbelfeisoleerd.

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

Aanvullende veriligeidsvoorschriften voor decoupeerzagen

• Bewerk geen materialen die asbest bevatten. Asbest worden als kankerverwekkend beschouwd.
• Draag een veriligeidsbril, gehoorbescherming en indien nodig andere beschemmings-middelen, zoals veriligeidshandschoenen, veriligeidsschoenen, etc.
• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit het werkstuk.
  Zorg ervoor dat het werkstuk correct worden ondersteund of vastgezet.
• Gebruik de machine nicht zonder de beschermkap.
• Controller het zaagblad voor ieder gebruik. Gebruik geen zaagbladen die verbogen, verrormd of op andere wijze beschadigd�n.
  Zorg ervoor dat het zaagblad correct is gemonteerd.
• Gebruik uitsluitend zaagbladen die geschikt zich voor gebruik met de machine.
• Gebruikuitsluitend zaagbladen met de juiste afmetingen.
• Gebruik geen andere accessoires dan zaagbladen.
• Gebruik geen zaagbladen van HSS-staal.
• Gebruik de machine nicht op werkstukken die een maximale zaagdiepte vereisen die hoger is dan de maximale zaagdiepte van het zaagblad.
• Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar het zaagblad in contact kan komen met verborgen bedrading of het netsnoor. Indien het zaagblad in contact komt met een onder spanning staande draad, hunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.
• Laat na het monteren van het zaagblad de machine onbelast draaien op een veilige plek.

Indien de machine sterk vibreert, schakel dan onmiddelijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.
Wees erop bedacht dat het zaagblad na het uitschakelen van de machine nog korteijd blijft doordraaien. Probeer Niet zich het zaagblad tot stilstand te brengen.

Terugslag

Terugslag is de op- en achefterwaartse beweging die het zaagblad maakt wanner het zaagblad onverwachtst met een voorwerp in aanraking komt. Houd de machineijdens gebruik stevig vast. Houd uw aandacht bij de werkzaamheden.

Terugslag wordt meestal veroorzaakt door:

• het met het draaiende zaagblad onbedoeld raken van harde voorwerpen of materialen;
• een bot zaagblad;
• een verkeerd gemonteerd zaagblad;
• in een bestaande snede zagen;
• gebrek aan aandacht bij de werkzaamheden;
• een instabiele werkhouding.

Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker zich beschadigd.
• Gebruik uitsluitend verlangkabels die geschickt zich voor het vermogen van de machine met een minimale dikte van 1,5 mm2. Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel vollediguit.

TECHNISCHE GEGEVENS

Netspanning 230V~

Netfrequentie 50Hz

Ingangsspanning 570W

Toerental onbelast 500 - 3.000/min

Max. zaagdiepte (hout) 70 mm

Max.zaagbeweging 18 mm

Verstekhoek 45°

Aantal pendelpositions 4

Gewicht 2,0 kg

Geluid en vibratie

Geluidsdruk (Lpa) 90,4 dB(A) K=3dB

Geluidsvermogen (Lwa) 101,4 dB(A) K=3dB

Vibratie (hout) 7,7m / s ^2 K = 1.5m / s^2

Vibratie (metaal) 13,0m / s^2K = 1.5m / s^2

Draag gehoorbescheming.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
• wonneer de machine is uitgeschakeld of
  wonneer deze loopt maar geen werk verricht,
  kan dit het bloatstellingsniveau aanzienlijk
  reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

Uw pendeldecoupeerzaag is ontworpen voor het zagen van hout, metaal, kunststof, keramiek, rubber, etc. tot iedere gewenste afmeting en in iedere gewenste vorm.

1. Aan/uit-schakelaar
2. Vergrendelingsknop
3. Instelwiel toerental
4. Schakelaar pendelinstelling
5. Beschermkap
6. Zaagbladhouder
7. Zaagschoen
8. Inbusschroef voor parallelgeleider
9. Schaal voor verstekhoek
   10.Stofafzuigaansluiting
   11.Handgreep
   12.Inbussleutel
   13.Inbussleutelhouser

ASSEMBLAGE

Schakel voor assemblage algid de machine uit en verwijder de netstekker uithet stopcontact.

Monteren en verwijderen van het zaagblad (fig. B)

Zie onderstaande tabel voor het selecteren van het gewenste zaagblad.

ZaagbladMaterialaal

GrofHout

MediumHout

Fijn Staal, aluminium, kunststof

Zeer fijn Hout (rondingen)

Probeer Niet de beschermkap van de machine te verwijderen.

Monteren

• Breng de beschermkap (5) omhoog.
• Draai de inbusschroeven (14) eenaar slagen los met behulp van de inbussleutel (12).
• Plaats het zaagblad (15) zo ver möglichk in de zaagbladhouder (6). De tanden van het zaagblad (15)要去en maar boven en maar voren wijzen. De gladde zichde van het zaagblad要去 in de sleuf van de geleiderol (16) vallen.
• Draai de inbusschroeven (14) vast met behulp van de inbussleutel (12).
• Breng de beschemkap (5) omlaag.

Verwijderen

• Breng de beschermkap (5) omhoog.
• Draai de inbusschroeven (14) eenaar slagen los met behulp van de inbussleutel (12).
• Verwijder het zaagblad (15)uit de zaagbladhouser (6).
• Draai de inbusschroeven (14) vast met behulp van de inbussleutel (12).
• Breng de beschemkap (5) omlaag.

Monteren en verwijderen van de parallelgeleider (fig. C)

De parallegeleider worden gebruikt voor het zagen langs randen op een maximale afstand van 16 cm.

Monteren

• Draai de inbusschroeven (8) eenaar slagen los met behulp van de inbussleutel (12).

• Plaats de parallgelleider (17) in de zaagschoen (7).

• Stel de parallegeleider (17) in op de gewenste positie.
• Draai de inbusschroeven (8) vast met behulp van de inbussleutel (12).

Verwijderen

• Draai de inbusschroeven (8) een paar slagen los met behulp van de inbussleutel (12).
• Verwijder de parallgelgeleider (17)uit de zaagschoen (7).
• Draai de inbusschroeven (8) vast met behulp van de inbussleutel (12).

GEBRUIK

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, drukt u de aan/uit-schakelaar (1) in.
• Om de machine waarcontinubedrijf te schakelen, houdt u de aan/uit-schakelaar (1) ingedrukt en drukt gelijktijdig de vergrendelingsknop (2) in.
• Om continubedrijf uit te schakelen, drukt u de aan/uit-schakelaar (1) nogmaals in.
• Om de machine uit te schakelen, laut u de aan/uit-schakelaar (1) los.

Instellen van de snelheid (fig. A)

Het instelwiel voor het toerental worden gebruikt voor het instellen van de slelheid. Het instelwiel voor het toerental kan in 6 posities worden ingesteld. De ideale slelheid is afhankelijk van het profiel en de tanden van het zaagblad en van het te bewerken materiaal.

Stel de snelheid Niet in tijdens gebruik.

• Draai het instelwiel voor het toerental (3) maar de gewenste positie.
• Gebruik voor harde materialen een zaagblad met fijn tearden en selecteer een lagere snelheid.
• Gebruik voor zachte materialen een zaagblad met grove tanden en selecteer een hogere spelheid.

Instellen van de verstekhoek (fig. D)

De verstekhoek is variabel tussen 0^ en 45^ . De verstekhoek kan worden afgelezen op de schaal (9).

Stel de verstekhoek nicht inijdens gebruik.

• Draai de inbusschroeven (18) eenaar slagen los met behulp van de inbussleutel (12).
  Kantel de zaagschoen (7) maar de gewenste positie.
• Draai de inbusschroeven (18) vast met behulp van de inbussleutel (12).

Gebruiken van de schakelaar voor de pendelinstelling (fig. A)

De schakelaar voor de pendelinstelling worden gebruikt voor het instellen van de manier waarop de tanden van het zaagblad in het materiaal grijpen. De schakelaar voor de pendelinstelling kan in 4 posities worden ingesteld.

Stel de pendelpositie nicht in tijdens gebruik.

• Draai de schakelaar voor de pendelinstelling (4) waar de gewenste positie naargelang het te bewerken materiaal. Zie onderstaande tabel voor het selecteren van de gewenste positie.

MaterialPendelinstelling

Hout1-3

Kunststoff1

Aluminium0-1

Staal0

Keramiek0

Rubber0

Stofafzuiiging (fig. E)

• Plaats de stofafzuigadapter (19) in de stofafzuigaansluiting (10).
• Sluit de slang van een stofzuiger aan op de stofafziguadapter (19).

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een klerminrichting voorkleine werkstukken.
• Teken een lijn om de richting te bepalen waarin het zaagblad moet worden geleid.
• Houd de machine stevig vast bij de handgreep.

Stel de zaagsnelheid in.
Stel de verstkhoek in.
- Stel de pendelpositie in.
Schakel de machine in.
- Wacht totdat de machine volledig op snelheid is.
- Plaats de zaagschoen op het werkstuk.
- Beweeg de machine langs de vooraf getekende lijn, waar bij de zaagschoen stevig gegen het werkstuk worden gedrukt.
- Oefen nicht te veel drukuit op de machine. Laat de machine het werk doeon.
Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekommen voordat u de machine wegzet.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud alsijd de machine uit en verwijder de netstekker uit het stopcontact.

• Reinig regelmatig de behuizing met een zachte doek.
• Houd de ventilatieopeningen vrij van stof en vuil. Gebruik indien nodig een zacht, vochtige doek om stof en vuil uit de ventilatieopeningen te verwijderen.
• Reinig regelmatig het zaagblad om onnauwkeurighedenijdens gebruik te vermijden.
• Smeer de geleiderol regelmatig.

Vervangen van het zaagblad (fig. B)

Versleten of beschadigde zaagbladen要去en onmiddelijk worden verrangen.

Gebruik uitsluitend scherpe en onbeschadigde zaagbladen.

Ga voor het verwijderen van het oude zaagblad (15) te werk zoals beschreiben in het gedeelte „Monteren en verwijderen van het zaagblad".
Ga voor het monteren van het neue zaagblad (15) te werk zoals beschreven in het gedeelte „Monteren en verwijderen van het zaagblad".

MILIEU

Afdanking

Het product, de accessoires en de verpakking要去en worden gesorteerd voor milieuvriendelijkere recycling.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去ietlanger te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

Raadpleeg de bijgesloten garantiebepalingen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
